1 Kapitel I detta kapitel får du veta allt du behöver känna till för att överföra program mellan fx-7400g PLUS och vissa grafiska räknarmodeller frän CASIO som kan anslutas med extra tillbehöret SB-62 kabeln. För att kunna överföra data mellan en enhet och en persondator måste du dessutom införskaffa gränssnittet från CASIO. Detta kapitel innehåller även information om hur enheten ansluts till en CASIO etikettskrivare med den separat inköpta kabeln SB- 62 för att överföra data för utskrift. 1. Anslutning av två enheter 2. Anslutning av enheten till en persondator 3. Anslutning av enheten till en CASIO etikettskrivare 4. Innan du utför datakommunikation 5. Att sända data 6. Skärmöverföring 7. Att observera angående datakommunikation 9

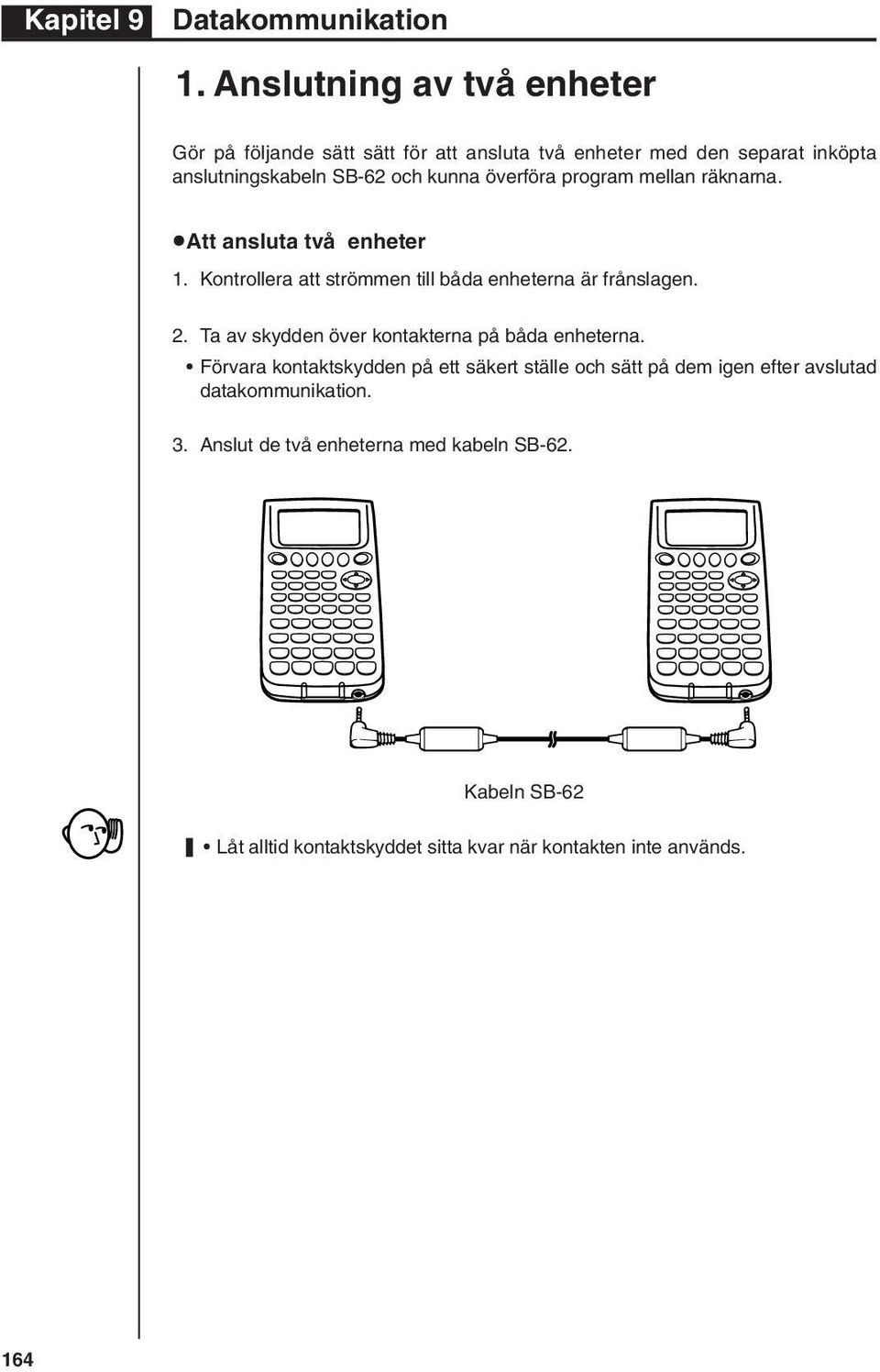

2 Kapitel 9 1. Anslutning av två enheter Gör på följande sätt sätt för att ansluta två enheter med den separat inköpta anslutningskabeln SB-62 och kunna överföra program mellan räknarna. uatt ansluta två enheter 1. Kontrollera att strömmen till båda enheterna är frånslagen. 2. Ta av skydden över kontakterna på båda enheterna. Förvara kontaktskydden på ett säkert ställe och sätt på dem igen efter avslutad datakommunikation. 3. Anslut de två enheterna med kabeln SB-62. Kabeln SB-62 Låt alltid kontaktskyddet sitta kvar när kontakten inte används. 164

3 Kapitel 9 2. Anslutning av enheten till en persondator För att kunna överföra data mellan enheten och en persondator måste du ansluta dem via det separat inköpta gränssnittet från CASIO. Vi hänvisar till bruksanvisningen som medföljer gränssnittet för detaljer om hantering, datortyper som kan anslutas och maskinvarubegränsningar. Vissa typer av data kan kanske inte utbytas med en persondator. uatt ansluta enheten till en persondator 1. Kontrollera att strömmen till både enheten och persondatorn har slagits från. 2. Anslut persondatorn till gränssnittet. 3. Ta av kontaktskyddet från kontakten på enheten. Förvara kontaktskyddet på ett säkert ställe och sätt på det igen efter att kommunikationen avslutats. 4. Anslut enheten till gränssnittet. 5. Slå först på strömmen till enheten, sedan till persondatorn. Efter att datakommunikationen avslutats ska strömmen slås av i följande ordning: Först enheten, sedan persondatorn. Koppla därefter ur anslutningarna mellan komponenterna. 165

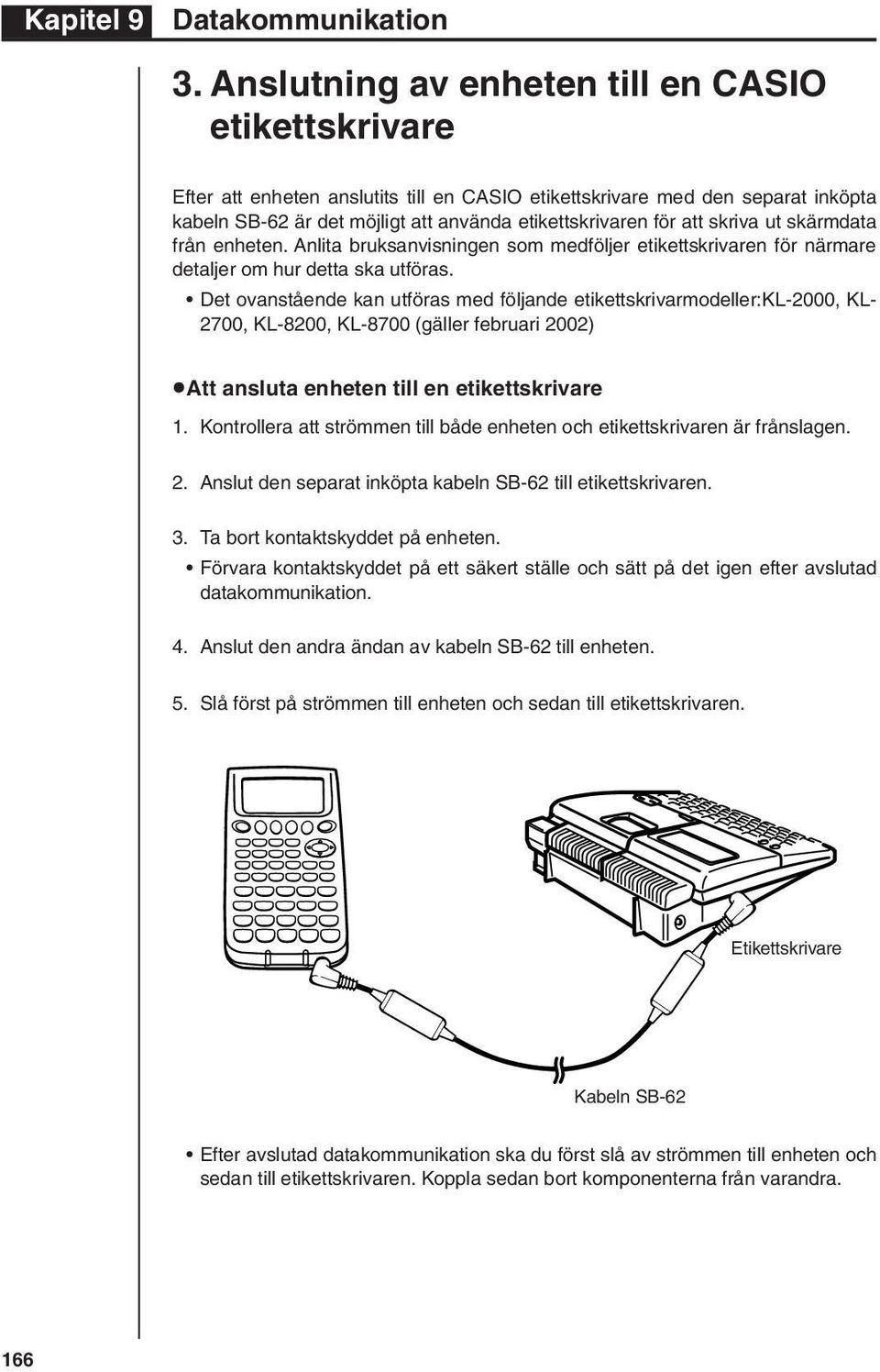

4 Kapitel 9 3. Anslutning av enheten till en CASIO etikettskrivare Efter att enheten anslutits till en CASIO etikettskrivare med den separat inköpta kabeln SB-62 är det möjligt att använda etikettskrivaren för att skriva ut skärmdata från enheten. Anlita bruksanvisningen som medföljer etikettskrivaren för närmare detaljer om hur detta ska utföras. Det ovanstående kan utföras med följande etikettskrivarmodeller:kl-2000, KL- 2700, KL-8200, KL-8700 (gäller februari 2002) uatt ansluta enheten till en etikettskrivare 1. Kontrollera att strömmen till både enheten och etikettskrivaren är frånslagen. 2. Anslut den separat inköpta kabeln SB-62 till etikettskrivaren. 3. Ta bort kontaktskyddet på enheten. Förvara kontaktskyddet på ett säkert ställe och sätt på det igen efter avslutad datakommunikation. 4. Anslut den andra ändan av kabeln SB-62 till enheten. 5. Slå först på strömmen till enheten och sedan till etikettskrivaren. Etikettskrivare Kabeln SB-62 Efter avslutad datakommunikation ska du först slå av strömmen till enheten och sedan till etikettskrivaren. Koppla sedan bort komponenterna från varandra. 166

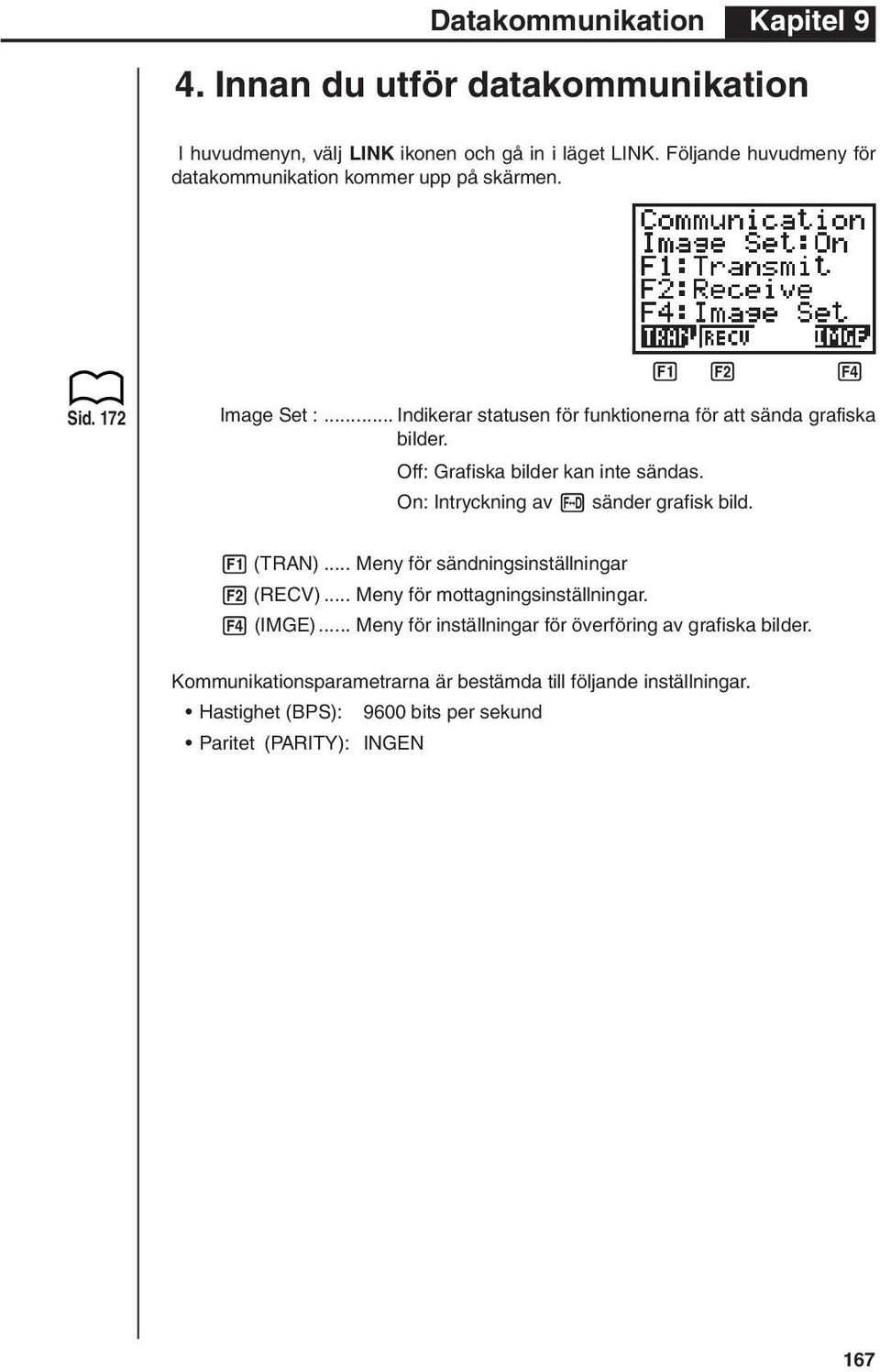

5 Kapitel 9 4. Innan du utför datakommunikation I huvudmenyn, välj LINK ikonen och gå in i läget LINK. Följande huvudmeny för datakommunikation kommer upp på skärmen. Sid Image Set :... Indikerar statusen för funktionerna för att sända grafiska bilder. Off: Grafiska bilder kan inte sändas. On: Intryckning av M sänder grafisk bild. 1 (TRAN)... Meny för sändningsinställningar 2 (RECV)... Meny för mottagningsinställningar. 4 (IMGE)... Meny för inställningar för överföring av grafiska bilder. Kommunikationsparametrarna är bestämda till följande inställningar. Hastighet (BPS): 9600 bits per sekund Paritet (PARITY): INGEN 167

6 Kapitel 9 5. Att sända data Anslut de två enheterna till varandra och utför det fölfande. Mottagande enhet För att ställa iordning räknaren för att ta emot data, tryck på 2 (RECV) med huvudmenyn för datakommunikation på skärmen. 2(RECV) Räknaren ställer sig i beredskapsläge för mottagning och väntar på att uppgifterna ska anlända. Mottagningsprocessen startar först när den sändande enheten börjar sända. Sändande enhet För att ställa iordning räknaren för att sända data, tryck på 1 (TRAN) med huvudmenyn för datakommunikation på skärmen. 1 (TRAN) Tryck på funktionstangenten som överenstämmer med de uppgifter du ämnar sända. 1 (SEL)... Välj dataposter och sänd 4 (BACK)... Allt minnesinnehåll, inklusive funktionsinställningarna uför att sända valda uppgifter Tryck på 1 (SEL) för visning av skärmen för val av datapost. 1(SEL) Dataposter 168

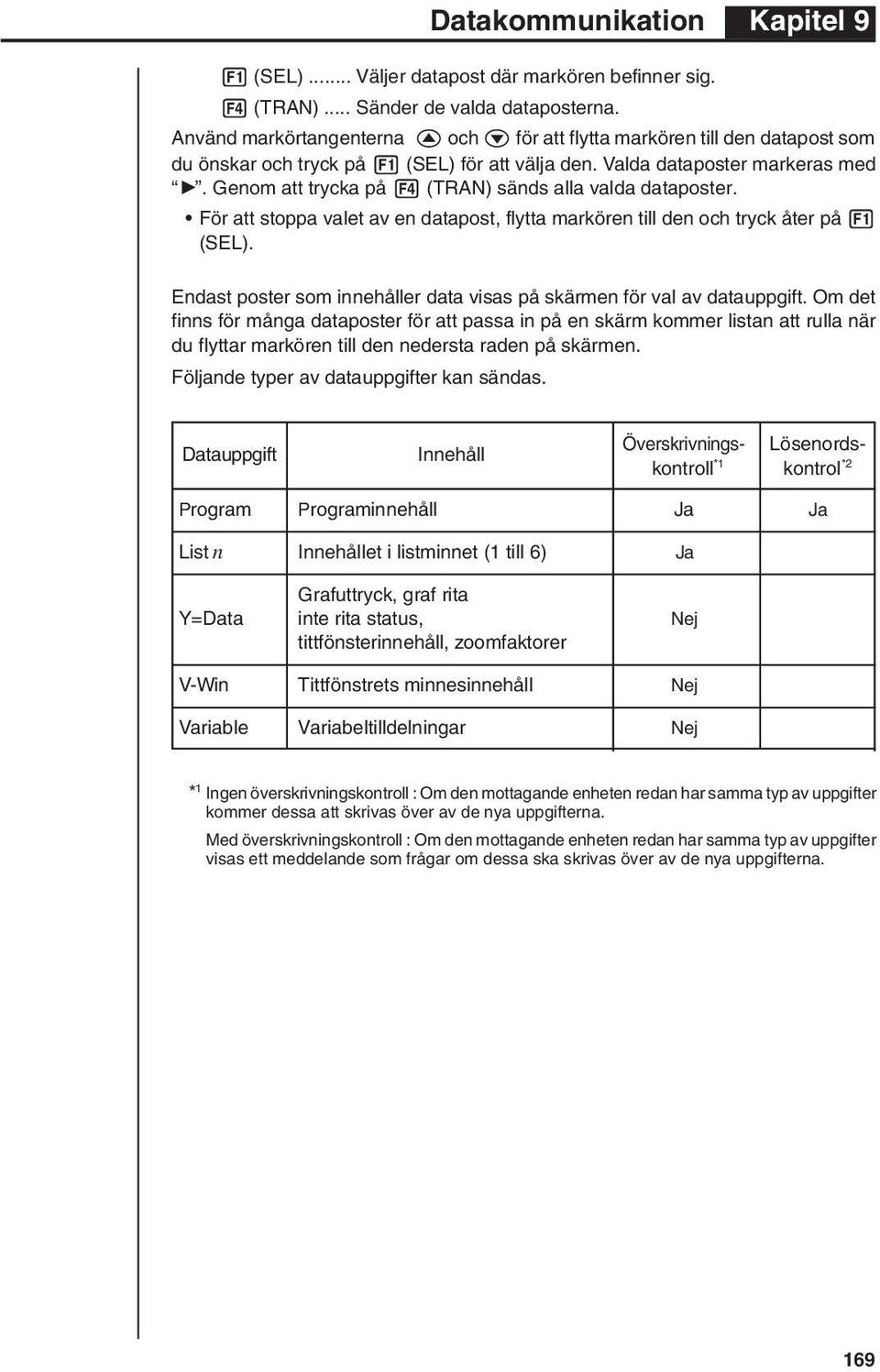

7 Kapitel 9 1 (SEL)... Väljer datapost där markören befinner sig. 4 (TRAN)... Sänder de valda dataposterna. Använd markörtangenterna f och c för att flytta markören till den datapost som du önskar och tryck på 1 (SEL) för att välja den. Valda dataposter markeras med '. Genom att trycka på 4 (TRAN) sänds alla valda dataposter. För att stoppa valet av en datapost, flytta markören till den och tryck åter på 1 (SEL). Endast poster som innehåller data visas på skärmen för val av datauppgift. Om det finns för många dataposter för att passa in på en skärm kommer listan att rulla när du flyttar markören till den nedersta raden på skärmen. Följande typer av datauppgifter kan sändas. Datauppgift Innehåll Överskrivnings- Lösenordskontroll *1 kontrol *2 Program Programinnehåll Ja Ja List n Innehållet i listminnet (1 till 6) Ja Grafuttryck, graf rita Y=Data inte rita status, Nej tittfönsterinnehåll, zoomfaktorer V-Win Tittfönstrets minnesinnehåll Nej Variable Variabeltilldelningar Nej * 1 Ingen överskrivningskontroll : Om den mottagande enheten redan har samma typ av uppgifter kommer dessa att skrivas över av de nya uppgifterna. Med överskrivningskontroll : Om den mottagande enheten redan har samma typ av uppgifter visas ett meddelande som frågar om dessa ska skrivas över av de nya uppgifterna. 169

8 Kapitel 9 Dataposts namn 1 (YES)... Byt ut den mottagande enhetens uppgifter med de nya. 4 (NO)... Hoppa till nästa datapost. * 2 Med lösenordskontroll: Om en fil skyddas av ett lösenord visas ett meddelande som ber dig mata in lösenordet. Namn på lösenordsskyddad fil Fält för inmating av lösenord 4 (SYBL)... Inmatning av symboler Efter inmatning av lösenord, tryck på w. uför att sända Efter att ha valt de uppgifter du vill sända, tryck på 4 (TRAN). Ett meddelande visas för att bekräfta att du vill sända. 4(TRAN) 1 (YES)... Sänd uppgift. 4 (NO)... Återgå till skärmen för val av datauppgift. Tryck på 1(YES) för att sända uppgift. 1(YES) Du kan avbryta en överföringen när som helst genom att trycka på A. 170

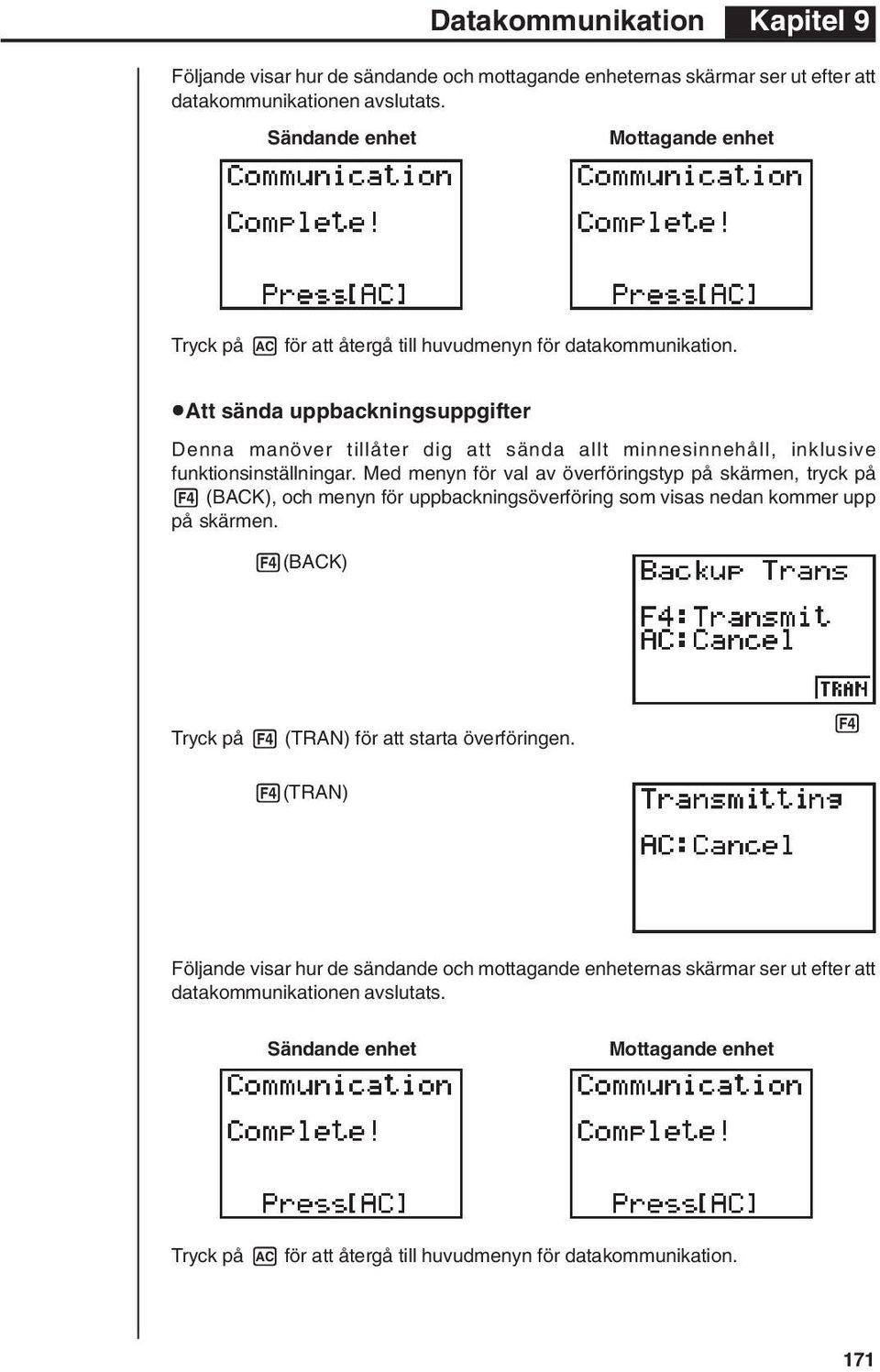

9 Kapitel 9 Följande visar hur de sändande och mottagande enheternas skärmar ser ut efter att datakommunikationen avslutats. Sändande enhet Mottagande enhet Tryck på A för att återgå till huvudmenyn för datakommunikation. uatt sända uppbackningsuppgifter Denna manöver tillåter dig att sända allt minnesinnehåll, inklusive funktionsinställningar. Med menyn för val av överföringstyp på skärmen, tryck på 4 (BACK), och menyn för uppbackningsöverföring som visas nedan kommer upp på skärmen. 4(BACK) Tryck på 4 (TRAN) för att starta överföringen. 4(TRAN) Följande visar hur de sändande och mottagande enheternas skärmar ser ut efter att datakommunikationen avslutats. Sändande enhet Mottagande enhet Tryck på A för att återgå till huvudmenyn för datakommunikation. 171

10 Kapitel 9 Om anslutningskabeln kopplas ur under överföring kan data förvrängas. Det är då nödvändigt att trycka på RESET på den mottagande enheten. Se till att kabeln sitter fast ordentligt i bägge enheter innan du genomför en dataöverföring. 6. Skärmöverföring Följande åtgärd skickar en punktavbildning av den nuvarande skärmen till en ansluten dator. Sid Sid uatt sända skärmen 1. Anslut enheten till en persondator eller en CASIO etikettskrivare. 2. Uppvisa huvudmenyn för datakommunikation och tryck på 4(IMGE). Följande skärm visas. 4(IMGE) 1(Off)... Grafbild sänds inte 2(On)... Grafbild 3. Visa den skärm du önskar sända. 4. Ställ iordning persondatorn eller en CASIO etikettskrivaren för mottagning av data. När den andra enheten är redo att ta emot, tryck på M för att starta överföringen. Det går inte att sända följande typer av skärmar till en dator: En skärm som visas medan datakommunikation pågår. En skärm som visas medan en beräkning pågår. Skärmen som visas efter en nollställning. Meddelandet om låg batterispänning. Den blinkande markören inkluderas inte i skärmbilden som sänds från enheten. Om du råkar sända en skärmbild av en av skärmarna som visas under pågående datasändning, blir det sedan inte möjligt att fortsätta sända data. Du måste avbryta sändningsoperationen som framställde skärmen du sände och börja om operationen från början. Det går inte att använda en 6 mm bred pappersremsa för att skriva ut en skärmbild av en graf. 172

11 7. Att observera angående datakommunikation Kapitel 9 Observera det följande när du utför datakommunikation. Ett fel uppstår vid försök sända data till en mottagarenhet som ännu inte är inställd på mottagningsberedskap. Tryck i så fall på A för att ta bort felmeddelandet, ställ mottagarenheten i beredskapsläge och försök på nytt. Ett fel uppstår om mottagarenheten inte mottager någon data cirka 6 minuter efter att den ställts på mottagningsberedskap. Tryck i så fall på A för att ta bort felmeddelandet. Ett fel uppstår under pågående datakommunikation om kabeln kopplas ur, om parametrarna på de två enheterna inte matchar varandra, eller om något annat kommunikationsproblem uppstår. Tryck i så fall på A för att ta bort felmeddelandet och rätta till problemet innan datakommunikation utförs på nytt. Om datakommunikationen avbryts av tangenten A eller av ett fel, kommer datan som mottagits fram till avbrottet att bevaras i mottagarenhetens minne. Ett fel uppstår om mottagarenhetens minne blir fullt under pågående datakommunikation. Tryck i så fall på A för att ta bort meddelandet, radera onödig data i mottagarenhetens minne för att skapa utrymme för den nya datan och försök sedan på nytt. För att sända bildminnesdata (graf) behöver den mottagande enheten 1 kbytes minne fritt i arbetsområdet förutom den plats som den mottagna data upptar. 173
