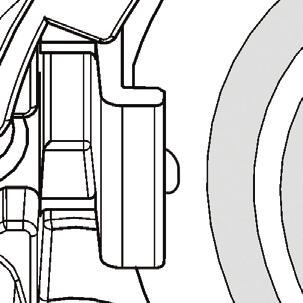

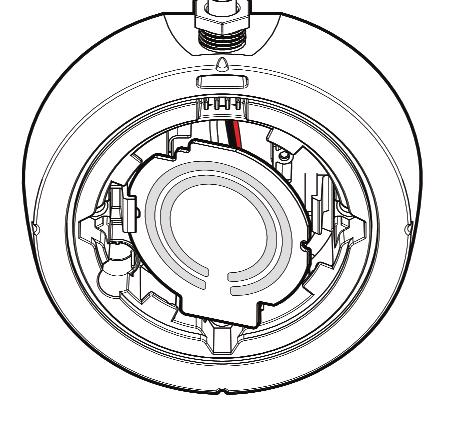

1 SNABBSTARTSGUIDE Montera produkten m = x4 50 Se till att det finns en fri siktlinje från detektorn till reflektorn Montera på stabila ytor (bärande vägg eller balk) m = x m = x1 Använd mask för kort avstånd I användarguiden finns mer information om installation och montering. Lysdiodsindikatorn måste vara nedåtvänd Svenska

2 Installation Kopplingsscheman TILL DETEKTORN TILL DETEKTORN ZON - ZON + MATNING - MATNING + JORD/SKÄRM Kabeldragning för alla andra strålar (system med flera strålar) Kabeldragning för en enda eller den sista strålen i en zon. Anslut en spänning mellan 5 V och 40 V till kontakten "Ext Reset" (Ext. återställning) för att återställa ett låst brandlarm *Brandmotstånd - kontakta tillverkaren av brandkontrollpanelen om värden för brandmotståndet. Vissa moduler för zon- och omkopplingsgränssnitt behöver inget brandmotstånd - ersätt motståndet med en bygling. På den medföljande CD-skivan finns mer information. Använd ALLTID en separat skärmad tvåtrådskabel för varje detektorhuvud End Of Line-komponenten ("EOL") levereras av brandkontrollpanelens tillverkare Kontrollera att brand- och felanslutningen på brandpanelen fungerar

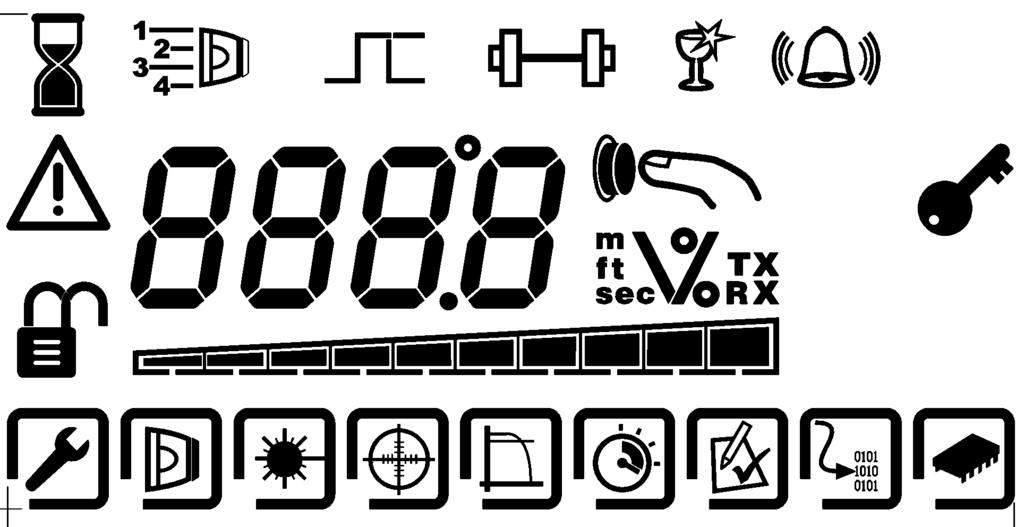

3 Igångkörning Slå på strömmen och ange lösenordet 1. Slå på strömmen 2. Ange lösenord för att få tillgång till menyn Engineering (Teknik) Tryck på för skärmbilden för lösenord: 2 sekunder 40 sekunder Standardlösenord: Byta siffra Flytta mellan siffror Godkänna Om du anger ett felaktigt lösenord visas skärmbilden där du anger lösenord Efter tre felaktiga försök låses åtkomsten i tre minuter Obs! Ett igångkört system visar:

4 Igångkörning Välja energiläge och avstånd 3. Välja energiläge 4. Välja avstånd mellan detektor och reflektor Alla funktioner går att utföra i läget "Lo A" (10 ma) (standard) Välj "Hi A" (50 ma) om du vill aktivera snabbare strålrörelse vid automatisk inriktning och laserinriktning Efter installation ställer du tillbaka systemet på "Lo A" Välj 8-50 m (standard) eller 100 m 1. Använd för att flytta mellan ikoner på menyn Engineering (Teknik) och markera den ikon som visas 2. Tryck på för att välja 3. Använd för att flytta till önskat objekt Navigera i menyerna 4. Använd för att ändra val 5. Tryck på för att godkänna Tryck på för att avbryta

5 Igångkörning LASER-inriktning 5. LASER-inriktning Systemet signalerar Fault (Fel) i det här läget FARA! LASERSTRÅLNING - UNDVIK DIREKT ÖGONEXPONERING UTEFFEKT < 5 mw LASER KLASS IIIa Våglängd nm LASERN används för att rikta in detektorn och reflektorn. Den är bara ett verktyg för ungefärlig inriktning. Efter automatisk inriktning får LASERN inte riktas direkt mot reflektorn. Använd för att flytta LASERN så nära reflektorn som möjligt En tryckning på en pilknapp resulterar i att detektorhuvudet rör sig en gång Tryck på eller om du vill stänga av LASERN och återgå till menyn Settings (Inställningar) Läs om felsökning i användarguiden, sidan 14, om du inte ser LASERN

6 Igångkörning Inriktningen "Auto" och "Set" 0/100 (kalibrera) 6. Inriktningen "Auto" 7. "Set" 0/100 (kalibrera) Välj "Auto" om du vill rikta in den infraröda strålen automatiskt Signalstyrkan visas vid inriktning LoA: 18 minuter HiA: 15 minuter När "Set" visas trycker du på När "S-00" visas täcker du reflektorn med ett material som inte reflekterar och trycker sedan på När "S-01" visas täcker du av reflektorn och trycker sedan på 8. Systemet har riktats in Vi rekommenderar att systemet ställs in på läget "Lo A" igen Den gröna lysdioden på detektorn blinkar var 10:e sekund och signalstyrkan bör vara mellan 99 % och 101 % Standardvärden: 35 % brandtröskelvärde, 10 sekunders fördröjning till brand- och fellarm, ej låsande läge Läs användarguiden, sidan 11 12, om du vill ändra inställningar och få uppgifter om brand- och feltest

7 Felsökning Felkoder - (i användarguiden finns fler uppgifter om felsökning) Det finns ingen detektor Systemets kontrollenhet kunde inte hitta detektorn. Visas även när strömmen slås på. Vänta i 45 sekunder efter att systemet har slagits på Kontrollera kopplingen mellan systemets kontrollenhet och detektorn (spänningen till detektorn bör vara V) Kompensationsnivån är inte noll Kompensationen måste vara lika med noll när du väljer "Set". Rikta om strålen med automatisk inriktning Signalstyrka utanför intervallet Signalstyrkan är alltför låg eller hög efter automatisk inriktning. Se till att rätt avstånd har ställts in Se till att rätt reflektortyp används Se till att siktlinjen till reflektorn är fri Rikta om strålen med LASER- och automatisk inriktning Det finns ingen reflektor Det gick inte att rikta in detektorn mot reflektorn. Se till att rätt avstånd har ställts in Se till att rätt reflektortyp används Se till att siktlinjen till reflektorn är fri Rikta om strålen med LASERoch automatisk inriktning Automatisk inriktning misslyckades Se till att avståndet mellan reflektorn och takstommen är rätt Se till att siktlinjen till reflektorn är fri Rikta om detektorn med automatisk inriktning Det går inte att nollställa under "S-00" i "Set" Reflektorn var inte övertäckt eller detektorn hade inte inriktats mot reflektorn. Se till att reflektorn täcks fullständigt med ett material som inte reflekterar Rikta om detektorn med automatisk inriktning Ingen signal vid "S-01" i "Set" Reflektorn var övertäckt under "S-01". Se till att reflektorn inte är övertäckt när du väljer "S-01" Stadiet "Centre" (Centrera) misslyckades vid inriktning Detektorn är för långt från reflektorns mitt Se till att siktlinjen till reflektorn är fri Se till att avståndet mellan strålens väg och takstommen är rätt

8 Information om godkännanden Landsspecifik information Information om UL-godkännande Information om europeiskt godkännande UL-arkivnummer: S3417 Avstånd mellan detektor och reflektor Intervall för brandtröskelvärden 8 10 m (26,2 32,8 fot) % m (32,8 49,2 fot) % m (49,2 72,2 fot) % m (72,2 131,2 fot) % m (131,2 196,8 fot) % m (196,8 328,1 fot) 50 % I dokumentet finns teknisk bulletin och ytterligare information. Alla installationer ska uppfylla NFPA Fire Fighting Enterprises Ltd, 9 Hunting Gate, Hitchin, SG4 0TJ, UK CPD-0565 EN54-12 Linjedetektor med optisk stråle Brandsäkerhet Dokumentation: Se dok Uppfyller EN54-12 för känslighetsnivåer mellan 25 % och 35 % med en maximal fördröjning till brandlarm på 20 sekunder. En skyddsbur måste monteras för att uppfylla EN Dokumentnummer:
