1 1 (29) Maria Präglare : B Process Ordering 1 INLEDNING SYFTE TERMINOLOGI 2 2 PROCESSEN ORDERING 2 3 ANVÄNDARFALL INLEDNING PROCESS ORDERING, FULLSTÄNDIG PORTERING PROCESS ORDERING, DONOR SVARAR MED NEGATIV B2:A PROCESS ORDERING, DONOR SVARAR MED Z PROCESS ORDERING, DONOR SVARAR INTE PROCESS ORDERING, SVARAR MED Z PROCESS ORDERING, VÄRDEN I K1- OCH K2-MEDDELANDEN MATCHAR INTE PROCESS ORDERING, K1-MEDDELANDET SKICKAS INTE I TID 13 4 BESKRIVNING AV MEDDELANDETYPER INLEDNING MEDDELANDEHUVUD B1-MEDDELANDET B2-MEDDELANDET K1-MEDDELANDET K2-MEDDELANDET L2-MEDDELANDET K3-MEDDELANDET L4-MEDDELANDET L3-MEDDELANDET Z1-MEDDELANDET 28 5 REFERENSER 29 Swedish Number Portability Administrative Centre AB (Org.nr SE )

2 2 (29) Maria Präglare : B 1 Inledning Detta dokument beskriver detaljerat huvudprocessen i, Ordering (B1/B2), d v s den process som genomför en fullständig portering. 1.1 Syfte Syftet med dokumentet är att ge detaljerad information om processen Ordering. Dokumentet riktar sig i första hand till den kategori av användare som operativt genomför porteringar. För att tillgodogöra sig innehållet i dokumentet krävs att man har viss kunskap om nummerportabilitet. Det är därför lämpligt att först läsa dokumentet Ref[1] innan detta dokument läses. 1.2 Terminologi All terminologi finns samlad i Ref[1]. 2 Processen Ordering Processen Ordering är huvudprocessen i. Med denna process kan man genomföra en fullständig portering. Processen initieras alltid av att Recipient skickar ett B1-meddelande till Donor. Processen kan delas upp i nedanstående delprocesser: Begäran om portering (B1/B2). I denna delprocess initieras porteringen av Recipient och godkänns alternativt avslås av Donor. Bekräftelse av portering (K1/K2). De båda inblandade operatörerna bekräftar att portering skall ske. Viss information, t ex nätverksidentitet, tillförs dessutom. Notifiering (L2/K3/K4). informerar om att porteringen genomförts i genom att skicka L2-meddelanden till de båda inblandade operatörerna. De operatörer som skall informeras om samtliga porteringar som genomförs i systemet får denna information genom att skickar ett K3-meddelande till var och en av dessa operatörer. Swedish Number Portability Administrative Centre AB (Org.nr SE )

3 3 (29) Maria Präglare : B 3 Användarfall 3.1 Inledning Detta kapitel beskriver ett antal användarfall som kan användas i en Ordering-process, samt visar exempel på ifyllda meddelanden i. Se kapitel Beskrivning av meddelandetyper för mer information om innehållet i de olika meddelandena. 3.2 Process Ordering, fullständig portering Pos Rec Don 1 B1 ==== 2 B1 ==== 3 ==== B2 4 ==== B2 Kommentar Begäran om portering Recipient skickar ett B1-meddelande till Donor via. Om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. validerar meddelandet och vidarebefordrar det till Donor. I det fall Z01 är angiven som Receiver of the message kommer att ta fram ägaren till numret/nummerserien, antingen enligt nummerplanen eller enligt referensdata, och sätta Receiver of the message (Donor) till detta. Donor accepterar att numret porteras ut och svarar med ett B2-meddelande. validerar meddelandet och vidarebefordrar det till Recipient. Bekräftelse av portering 5 ==== K2 Donor skickar ett K2-meddelande till. 6 K1 === 7 L2 8 K3 9 K4 Figur 1 Process Ordering, fullständig portering Recipient besvarar B2-meddelandet genom att skicka ett K1-meddelande till. jämför K1- och K2-meddelandet och om innehållet överensstämmer skickar ett L2-meddelande till resp operatör som en bekräftelse på att Ordering-processen genomförts. Notifiering skickar ett K3-meddelande till var och en av de operatörer som prenumererar på denna meddelandetyp. Respektive operatör som fått ett K3-meddelande kvitterar detta genom att skicka ett K4-meddelande till. Kommentar: Ovanstående exempel beskriver en portering som genomförs i sin helhet och där inget fel uppstår. Observera att den inbördes ordningen mellan K1- och K2-meddelandet inte har någon betydelse. Det är alltså även tillåtet att K1-meddelandet kommer före K2-meddelandet. Swedish Number Portability Administrative Centre AB (Org.nr SE )

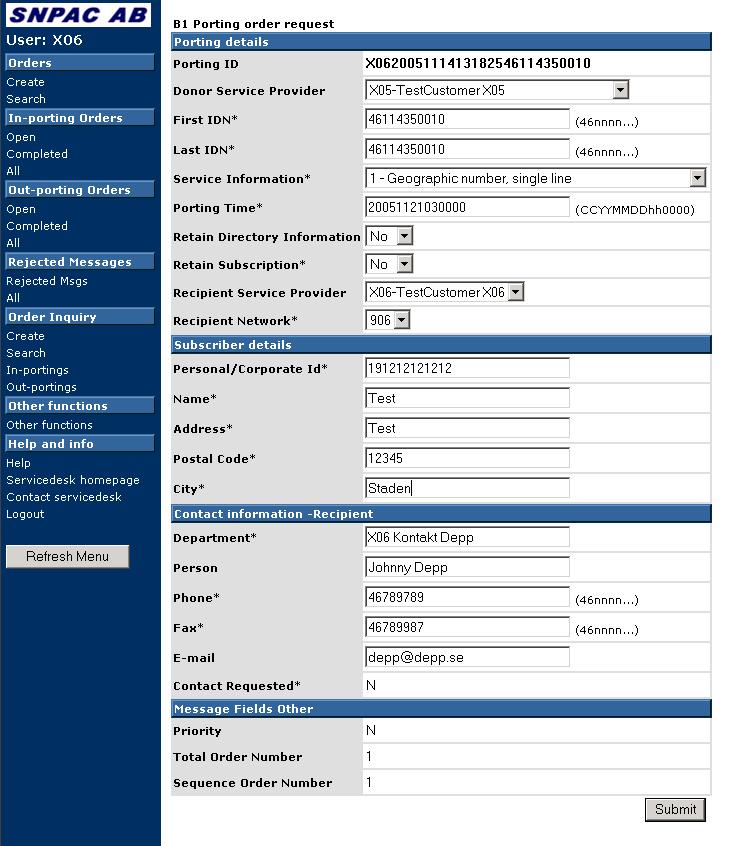

4 4 (29) Maria Präglare : B Meddelanden i Nedanstående bilder visar ett ifyllt B1-meddelande, B2K2-meddelande respektive ett ifyllt K1- meddelande i. Figur 2 B1-meddelande i Swedish Number Portability Administrative Centre AB (Org.nr SE )

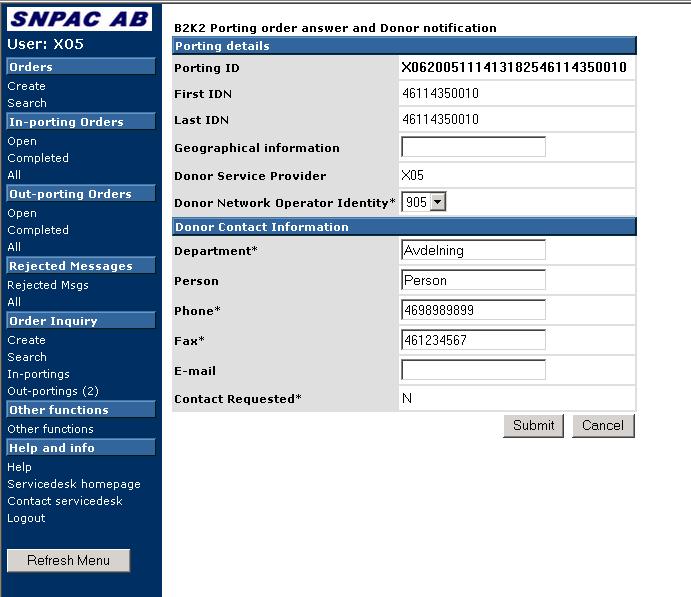

5 5 (29) Maria Präglare : B Figur 3 B2/K2-meddelande i Swedish Number Portability Administrative Centre AB (Org.nr SE )

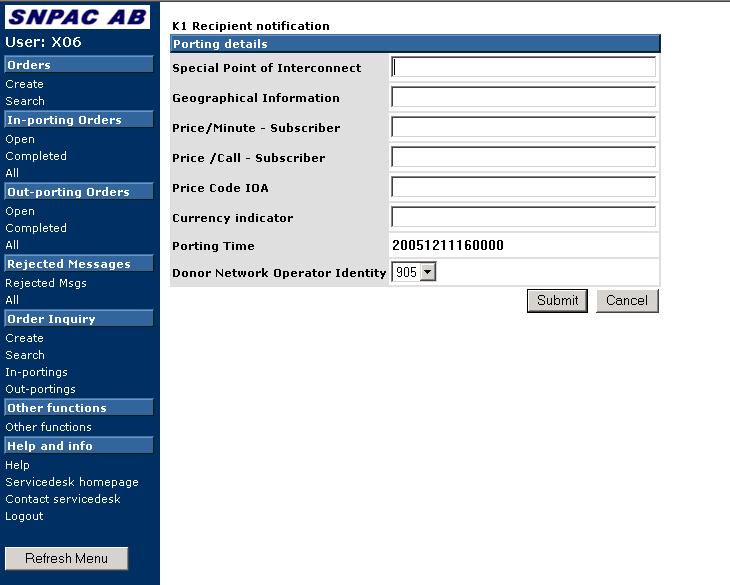

6 6 (29) Maria Präglare : B Figur 4 K1-meddelande i Swedish Number Portability Administrative Centre AB (Org.nr SE )

7 7 (29) Maria Präglare : B 3.3 Process Ordering, Donor svarar med negativ B2:a Pos Rec Don Kommentar 1 B1 ==== 2 B1 ==== 3 ==== 4 ==== B2- (010) Begäran om portering B2- (010) Figur 5 Process Ordering, Donor svarar med negativ B2:a Recipient skickar ett B1-meddelande till Donor via. Om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. validerar meddelandet och vidarebefordrar det till Donor. I det fall Z01 är angiven som Receiver of the message kommer att ta fram ägaren till numret/nummerserien, antingen enligt nummerplanen eller enligt referensdata, och sätta Receiver of the message (Donor) till detta. Donor accepterar inte att numret porteras ut. Orsaken kan t ex vara att abonnenten har ett bindande avtal som först måste lösas (felkod 010). Donor svarar därför i detta fall med en negativ B2:a med felkod 010. validerar meddelandet och vidarebefordrar det till Recipient. Processen avslutas. Kommentar: Ovanstående exempel beskriver hur en begäran om portering avslås av Donor med en negativ B2:a. Den ovan beskrivna porteringen avslutas men om hindret för porteringen undanröjs går det att initiera en ny portering med ett nytt B1-meddelande. Observera att man kan använda negativa meddelanden eller Z1-meddelanden för att förmedla ett nekande svar. Negativ B2 används för följande felkoder: 006, 007, 010 samt 011. För övriga felkoder används Z1 (se nedan) Meddelande i Nedanstående bild visar ett ifyllt negativt B2-meddelande i. Swedish Number Portability Administrative Centre AB (Org.nr SE )

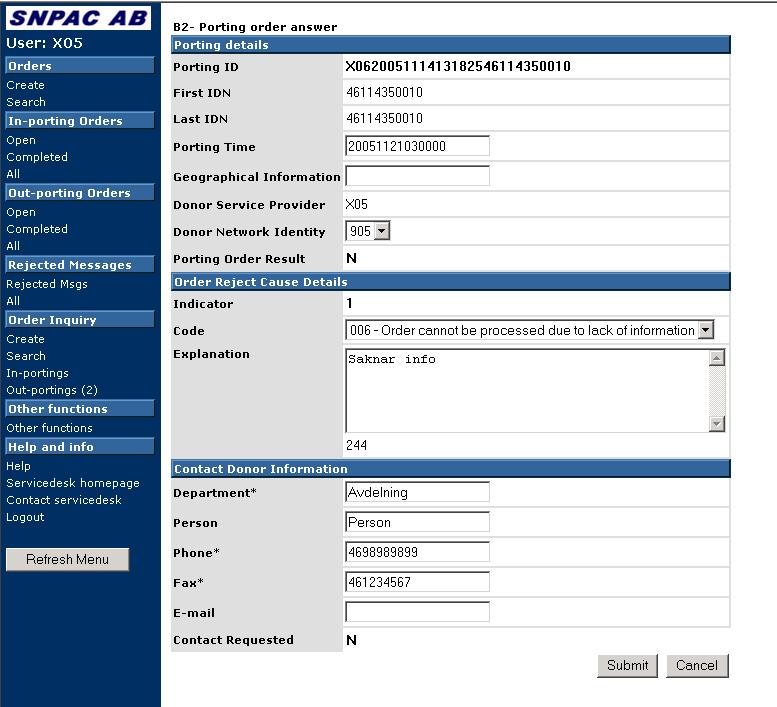

8 8 (29) Maria Präglare : B Figur 6 Negativt B2-meddelande i Swedish Number Portability Administrative Centre AB (Org.nr SE )

9 9 (29) Maria Präglare : B 3.4 Process Ordering, Donor svarar med Z1 Pos Rec Don Kommentar 1 B1 ==== 2 B1 ==== 3 ==== 4 ==== Z1 (003) Figur 7 Process Ordering, Donor svarar med Z1 Begäran om portering Z1 (003) Recipient skickar ett B1-meddelande till Donor via. Om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. validerar meddelandet och vidarebefordrar det till Donor. I det fall Z01 är angiven som Receiver of the message kommer att ta fram ägaren till numret/nummerserien, antingen enligt nummerplanen eller enligt referensdata, och sätta Receiver of the message (Donor) till detta. Donor accepterar av någon anledning inte B1-meddelandet. Orsaken kan t ex vara att det angivna organisationsnumret är felaktigt, felkod 003. Donor svarar därför i detta fall med ett Z1-meddelande med denna felkod. validerar meddelandet och vidarebefordrar det till Recipient. Processen avslutas. Kommentar: Ovanstående exempel beskriver hur en begäran om portering avslås av Donor med ett Z1-meddelande. Det går att initiera en ny portering med ett nytt B1-meddelande. Swedish Number Portability Administrative Centre AB (Org.nr SE )

10 10 (29) Maria Präglare : B 3.5 Process Ordering, Donor svarar inte Pos Rec Don Kommentar 1 B1 ==== 2 B1 ==== 3 B1 ==== 4 B1 ==== Figur 8 Process Ordering, Donor svarar inte Begäran om portering Recipient skickar ett B1-meddelande till Donor via. Om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. validerar meddelandet och vidarebefordrar det till Donor. I det fall Z01 är angiven som Receiver of the message kommer att ta fram ägaren till numret/nummerserien, antingen enligt nummerplanen eller enligt referensdata, och sätta Receiver of the message (Donor) till detta. Recipient väntar på svar men får inget. Recipient skickar då ytterligare ett B1-meddelande till Donor via. validerar meddelandet och vidarebefordrar det till Donor. Kommentar: Ovanstående exempel illustrerar att om en begäran om portering inte besvaras inom rimlig tid kan Recipient skicka ett nytt B1-meddelande. Detta förfarande tillåts av eftersom de båda B1:orna har olika Porting id. Observera dock att i ovanstående exempel kan Donor besvara vilken som helst av de båda B1:orna. Detta kan ha betydelse om de t ex innehåller olika porteringstidpunkter. När väl en av B1:orna besvarats är det inte tillåtet att skicka någon ny B1:a längre. Det är att rekommendera att man kontaktar den andra operatören och frågar vad som hänt innan man skickar en ny B1:a. Swedish Number Portability Administrative Centre AB (Org.nr SE )

11 11 (29) Maria Präglare : B 3.6 Process Ordering, svarar med Z1 Pos Rec Don Kommentar 1 B1 ==== 3 ==== Figur 9 Process Ordering, svarar med Z1 Begäran om portering Z1 (001) Recipient skickar ett B1-meddelande till Donor via. Om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. validerar meddelandet och finner ett fel. Felet kan t ex vara att det redan pågår en portering för det aktuella numret. svarar därför, i detta fall, med ett Z1- meddelande med felkod 001. Processen avslutas. Kommentar: Ovanstående exempel beskriver hur en begäran om portering avslås av med ett Z1-meddelande. kan endast använda Z1-meddelandet för att skicka felmeddelanden, d v s kan inte skicka negativa meddelanden. Det går att initiera en ny portering med ett nytt B1-meddelande. Swedish Number Portability Administrative Centre AB (Org.nr SE )

12 12 (29) Maria Präglare : B 3.7 Process Ordering, värden i K1- och K2-meddelanden matchar inte Pos Rec Don Kommentar 1 B1 ==== 2 B1 ==== 3 ==== B2 4 ==== B2 Begäran om portering Recipient skickar ett B1-meddelande till Donor via. Om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. validerar meddelandet och vidarebefordrar det till Donor. I det fall Z01 är angiven som Receiver of the message kommer att ta fram ägaren till numret/nummerserien, antingen enligt nummerplanen eller enligt referensdata, och sätta Receiver of the message (Donor) till detta. Donor accepterar att numret porteras ut och svarar med ett B2-meddelande. validerar meddelandet och vidarebefordrar det till Recipient. Bekräftelse av portering 5 ==== K2 Donor skickar ett K2-meddelande till. 6 K1 === Recipient skickar ett K1-meddelande till. 7 L3 (027) Figur 10 Värden i K1- och K2-meddelanden matchar inte jämför K1- och K2-meddelandet och finner att minst ett av de angivna värdena inte överensstämmer. skickar därför ett L3-meddelande med felkod 027 till resp operatör. Processen Ordering avslutas men porteringen kan återupptas med processen Change. Kommentar: Ovanstående exempel beskriver hur en Ordering-process avslutas p g a att K1 och K2 inte matchar. Porteringen kan dock återupptas med processen Change. Det går också att annullera porteringen med en Cancel/Reject-process. Om man däremot vill påbörja en ny portering med ett nytt B1-meddelande måste man antingen annullera den pågående porteringen eller invänta porteringstidpunkten plus en timme. Observera att om man väljer att inte genomföra porteringen med en Change-process och inte annullerar porteringen så är numret låst för portering även för andra operatörer fram till en timme efter den angivna porteringstidpunkten. Swedish Number Portability Administrative Centre AB (Org.nr SE )

13 13 (29) Maria Präglare : B 3.8 Process Ordering, K1-meddelandet skickas inte i tid Pos Rec Don Kommentar 1 B1 ==== 2 B1 ==== 3 ==== B2 4 ==== B2 Begäran om portering Recipient skickar ett B1-meddelande till Donor via. Om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. validerar meddelandet och vidarebefordrar det till Donor. I det fall Z01 är angiven som Receiver of the message kommer att ta fram ägaren till numret/nummerserien, antingen enligt nummerplanen eller enligt referensdata, och sätta Receiver of the message (Donor) till detta. Donor accepterar att numret porteras ut och svarar med ett B2-meddelande. validerar meddelandet och vidarebefordrar det till Recipient. Bekräftelse av portering 5 ==== K2 Donor skickar ett K2-meddelande till. 6 ==== L4 7 ==== L4 8 L3 (026) Figur 11 K1-meddelandet skickas inte i tid väntar på K1 tills en arbetstimme efter att K2 kommit och skickar därefter ut ett L4-meddelande till Recipient som en påminnelse om K1. väntar på K1 ytterligare en arbetstimme och skickar därefter ut ännu en påminnelse. väntar ytterligare en arbetstimme och skickar därefter ut ett L3-meddelande med felkod 026. Processen Ordering avslutas men porteringen kan återupptas med processen Change. Kommentar: Ovanstående exempel beskriver hur en Ordering-process avslutas p g a att K1- meddelandet inte kommer i tid. Samma förfarande gäller om K2-meddelandet kommer för sent med den skillnaden att det är Donor som påminns av med L4-meddelanden. Om Recipient i exemplet ovan skickar in sin K1:a efter att skickat ut L3:orna svarar med en Z1:a med felkod 024 (Process Sequence Error) vilket innebär att i detta läge inte längre förväntar sig ett K1-meddelande. De villkor för hur man kan fortsätta porteringen är de samma som beskrivs i kommentaren i förra exemplet, Process Ordering, värden i K1- och K2-meddelanden matchar inte. Swedish Number Portability Administrative Centre AB (Org.nr SE )

14 14 (29) Maria Präglare : B 4 Beskrivning av meddelandetyper 4.1 Inledning Detta kapitel beskriver detaljerat de olika meddelandetyper som kan ingå i processen Ordering. Först beskrivs meddelandehuvudet, som är gemensamt för all meddelandetyper. Därefter beskrivs varje meddelandetyp. För varje meddelandetyp beskrivs: Meddelandets syfte. Ifyllnadsregler för de olika fälten, d v s vem som ansvarar för att fylla i fältet samt vilka värden som är tillåtna. De fält som fylls i av kan inte alltid ändras av användaren. En del av fälten är förberedelser för framtida funktioner och används inte i dagens system. Detta framgår i så fall av texten. 4.2 Meddelandehuvud Alla meddelanden har ett gemensamt meddelandehuvud. Det innehåller följande fält, som alla är obligatoriska: NAMN PÅ FÄLTET BESKRIVNING FYLLS I AV Message Type Meddelandetypen. Till exempel B1 Sender of the message Receiver of the message Message Time Stamp (CCYYMMDDhhmmss) Own Message Identity First International Directory Number Last International Directory Number Operatörskoden för den operatör som skickar meddelandet, t ex A83 Operatörskoden för den operatör som meddelandet skall skickas till, t ex A84. För A1 och B1 gäller att om Recipient inte vet vem som är ägare av numret/nummerserien kan man ange Z01 som Receiver of the message. kommer då att ta fram ägaren till numret/nummerserien, antingen enligt nummerplanen eller enligt referensdata, och sätta Dono/Receiver of the message till detta. Den tidpunkt då meddelandet skapades, angivet i det inom parentes angivna formatet. Exempel: = År: 2003, Månad: oktober, Dag: 14, Klockan: 15:05:30 En identitet som unikt identifierar just detta meddelande. Används för att säkerställa att ett meddelande bara kan läsas in i en gång. Om två meddelanden med samma värde i detta fält läses in i svarar med en Z1:a med felkod 021, Identical Message Received Första numret i den nummerserie som skall porteras. Sista numret anges i Last International Directory Number. Om endast ett nummer skall porteras innehåller dessa båda fält samma värde. Sista numret i den nummerserie som skall porteras. Första numret anges i First Användaren eller (i de fall då man svarar på ett meddelande) Användaren eller (i de fall då man svarar på ett meddelande) Användaren eller i de fall Swedish Number Portability Administrative Centre AB (Org.nr SE )

15 15 (29) Maria Präglare : B Message Version Number Time of preceeding message version (CCYYMMDDhhmmss) International Directory Number. Om endast ett nummer skall porteras innehåller dessa båda fält samma värde. Meddelandets versionsnummer. Tidsstämpel för föregående meddelande. då man svarar på ett meddelande Swedish Number Portability Administrative Centre AB (Org.nr SE )

16 16 (29) Maria Präglare : B 4.3 B1-meddelandet B1-meddelandets syfte B1-meddelandet skickas alltid av Recipient. Syftet med B1-meddelandet är att initera en portering Beskrivning av fälten i B1-meddelandet NAMN PÅ FÄLTET BESKRIVNING OBLIGA TORISK T Porting Id Personal Identity Number Subsriber Name Detta fält identifierar porteringen unikt. Byggs upp av Recipient SP ID + Tidpunkt för initiering av B1 + First IDN. - Om abonnenten är ett företag skall organisationsnumret anges med 16 som prefix - Om abonnenten är en privatperson skall personnumret anges med århundrade som prefix, t ex Observera att om abonnenten är en Egen firma så är organisationsnumret ett personnummer. I detta fall skall alltså århundrade anges som prefix. Namnet på abonnenten, d v s företagets namn eller privatpersonens namn. FYLLS I AV Användaren Användaren Subscriber Address Abonnentens adress Användaren Subscriber Postal Code Abonnentens postnummer Användaren Subscriber City Abonnentens postnummer Användaren Contact Department Contact Person Contact Phone Namnet på den avdelning som skall kontaktas vid frågor angående denna portering. Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av Web, men kan ändras av användaren. Namnet på den person som skall kontaktas vid frågor angående denna portering. Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av Web, men kan ändras av användaren. Telefonnumret till den avdelning som skall kontaktas vid frågor angående denna portering. Numret skall bestå av enbart siffror. Exempel : Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av Web, men kan ändras av användaren. N web Swedish Number Portability Administrative Centre AB (Org.nr SE )

17 17 (29) Maria Präglare : B Contact Fax Fax-numret till den avdelning som skall kontaktas vid frågor angående denna portering. Samma regler gäller som för Contact Phone. Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av Web, men kan ändras av användaren. Contact Requested (Y/N) fyller i N (No). Detta värde kan inte ändras av användaren. Värdet Y (Yes) anges om man vill att den som tar emot meddelandet skall kontakta den operatör som skickar meddelandet. Contact Mail-adress till den avdelning som skall kontaktas vid frågor angående denna portering. Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av Web, men kan ändras av användaren. N Porting time (CCYYMMDDhhm mss) Den tidpunkt då porteringen skall träda ikraft i operatörernas växlar. Exempel: = År: 2003, månad: oktober, dag: 14, klockan 03:00:00 kontrollerar endast att det angivna värdet är en giltig tidsangivelse samt att tidpunkten överensstämmer med reglerna för timern REFDATA4. Det finns dock några branschöverenskommelser mellan operatörer avseende porteringstidpunkten: - endast hela timmar bör anges - tidpunkten bör vara mellan 02:00 och 06:30 för mobila nummer - tidpunkten bör inte ligga mer än 3 månader framåt. Mer om detta se NPForum AgRV beslut. Detta fält fylls i automatiskt av baserat på defaultvärdena för porteringstid för aktuell Service Info, men kan ändras av användaren. Donor Operator Cut-Off Time (CCYYMMDDhhm mss) Skall, om ifyllt, alltid ha samma värde som Porting Time. Visas ej i. N Retain Subscripton (Y/N) Retain Directory Information Skall alltid ha värdet N. Används ej. Skall alltid ha värdet N. Används ej. Priority Alltid värdet N. Används ej. Swedish Number Portability Administrative Centre AB (Org.nr SE )

18 18 (29) Maria Präglare : B Total Order Number Sequence Order Number Alltid värdet 1. Används ej. Alltid värdet 1. Används ej. Recipient Service Provider Recipent Network Operatörskoden för den operatör som porterar in numret/nummerserien, t ex A83. Nätverksidentiteten som används av den operatör som är Recipient. Service Information 1 - Geographic number, single line 2 - Geographic number, multiple lines 3 - Non-geographic number, free phone service 4 - Non-geographic number, premium rate service 5 - Non-geographic number, shared cost service 6 - Non-geographic number, personal number service 7 - Mobile number Om man har konfigurerat default Service Info i User Default Values så kommer detta fält att fyllas i automatiskt av, men kan ändras av användaren. Figur 12 Beskrivning av fälten i B1-meddelandet Användaren Användaren Användaren Swedish Number Portability Administrative Centre AB (Org.nr SE )

19 19 (29) Maria Präglare : B 4.4 B2-meddelandet B2-meddelandets syfte B2 skickas alltid av Donor som svar på ett B1-meddelande. B2:an kan vara positiv eller negativ, d v s Donor kan acceptera resp avslå en begäran om utportering Beskrivning av fälten i B2-meddelandet NAMN PÅ FÄLTET BESKRIVNING OBLIGAT ORISKT Opposite Party s Message ID Porting Order Result (O/N) Order Reject Cause Code Indicator Order Reject Cause Code Order Reject Cause Code Explanation Porting Id Porting time (CCYYMMDDhhm mss) Normalt innehåller detta fält det värde som fanns i fältet Own Message Id i det meddelande som besvaras. Fylls i automatiskt av, och visas ej när man fyller i B2-meddelandet. Anger om B2:an är OK eller Not OK (negativ). Om begäran om utportering accepteras anger man värdet O (OK/ positiv), i annat fall anger man värdet N, (Not OK/ negativ). I Web sätts detta fält automatiskt beroende på om man har valt att svara med B2 eller B2-. Fältet visas enbart vid svar med B2-. Anger hur många fel som rapporteras. Om Porting Order Result = O skall detta värde alltid vara noll (0). Om Porting Order Result = N skall detta värde vara ett (1) eftersom endast ett fel kan rapporteras av användaren. I sätts detta fält automatiskt beroende på om man har valt att svara med B2 eller B2-. Fältet visas enbart vid svar med B2-. En kod bestående av 3 siffror som identifierar en typ av fel. Exempel: 010 = Bindande avtal finns. För mera information om felkoder, se Ref[1]. Fältet visas i enbart om man har valt att svara med B2-. En felbeskrivning med förklarande text om felet. Fältet visas i enbart om man har valt att svara med B2-. Detta fält identifierar porteringen. Se beskrivning för meddelande B1 Den tidpunkt då porteringen skall träda ikraft i operatörernas växlar. Se beskrivning i meddelande B1 Om B2-meddelandet är negativt med felkod 007 kan man använda detta fält för att föreslå en ny porteringstidpunkt. N om Order Reject Cause Code Indicator =0, annars N FYLLS I AV Användaren Användaren Kopieras från B1- meddelandet Swedish Number Portability Administrative Centre AB (Org.nr SE )

20 20 (29) Maria Präglare : B Donor ID Cut-Off Time (CCYYMMDDhh00 00) Contact Department Contact Person Contact Phone Contact Fax Contact Contact Requested (Y/N) Figur 13 Beskrivning av fälten i B2-meddelandet Skall alltid vara samma som Porting Time. Visas ej i Web. Namnet på den avdelning som skall kontaktas vid frågor angående denna portering. Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av, men kan ändras av användaren. Namnet på den person som skall kontaktas vid frågor angående denna portering. Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av, men kan ändras av användaren. Telefonnumret till den avdelning som skall kontaktas vid frågor angående denna portering. Numret skall bestå av enbart siffror. Exempel : Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av, men kan ändras av användaren. Fax-numret till den avdelning som skall kontaktas vid frågor angående denna portering. Samma regler gäller som för Contact Phone. Om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av, men kan ändras av användaren. Mail-adress till den avdelning som skall kontaktas vid frågor angående denna portering.om man har konfigurerat defaultvärden för kontaktinformation för aktuell Service Info så kommer detta fält att fyllas i automatiskt av, men kan ändras av användaren. fyller i N (No). Detta värde kan inte ändras av användaren. Värdet Y (Yes) anges om man vill att den som tar emot meddelandet skall kontakta den operatör som skickar meddelandet. N N Swedish Number Portability Administrative Centre AB (Org.nr SE )

21 21 (29) Maria Präglare : B 4.5 K1-meddelandet K1-meddelandets syfte K1 skickas alltid av Recipient till. Syftet med K1-meddelandet är att, tillsammans med K2-meddelandet som skickas av Donor, bekräfta att porteringen verkligen skall genomföras. Viss information tillförs dessutom Beskrivning av fälten i K1-meddelandet NAMN PÅ FÄLTET BESKRIVNING OBLIGAT ORISKT Porting Id Porting time (CCYYMMDDhhmmss) Donor Network/Operator Identity Porting Order Result (O/N) Special Point Of Interconnection Geographical Information Detta fält identifierar porteringen. Se beskrivning för meddelande B1 Den tidpunkt då porteringen skall träda ikraft i operatörernas växlar. Se beskrivning för meddelande B1 Nätverksidentiteten för Donor t ex 001, 006, 007 etc. Om Donor endast har en nätverksidentitet kopplad till sig kommer att visa detta värde som default. Fältet kan lämnas blankt om Recipient inte vet vilken nätverksidentitet som gäller. kommer då att hämta värdet från motsvarande fält i K2-meddelandet. Anger om K1:an är OK eller Not OK (negativ). Om meddelandet ingår i en process av typ Ordering (som i det här fallet), eller Change anges värdet O (OK), Om meddelandet ingår i en process av typ Cancel/Rejectl anger man värdet N, (Not OK). Observera skillnaden mot hur motsvarande fält används i B2-meddelandet. I sätts detta fält automatiskt beroende på vilken process man befinner sig i. N FYLLS I AV Kopieras från B1- meddelandet Används normalt ej. För framtida bruk. N Används normalt ej. För framtida bruk. N Price/minute subscriber Används normalt ej. För framtida bruk. N Price/Call Subscriber Används normalt ej. För framtida bruk. N Price code IOA (Inter Operator Accounting) Används normalt ej. För framtida bruk. N Swedish Number Portability Administrative Centre AB (Org.nr SE )

22 22 (29) Maria Präglare : B Service Information Se beskrivning för meddelande B1 Recipient Service Provider Recipent Network / Operator Identity Operatörskoden för den operatör som porterar in numret/nummerserien, t ex A83. Sätts automatiskt av. Nätverksidentiteten som används av den operatör som är Recipient. Sätts automatiskt av. Currency Indicator SEK eller EUR (Detta fält kan lämnas blankt i dagens system). Figur 14 Beskrivning av fälten i K1-meddelandet N Swedish Number Portability Administrative Centre AB (Org.nr SE )

23 23 (29) Maria Präglare : B 4.6 K2-meddelandet K2-meddelandets syfte K2-meddelandet skickas alltid av Donor till. Syftet med K2-meddelandet är att, tillsammans med K1-meddelandet som skickas av Recipient, bekräfta att porteringen verkligen skall genomföras. Viss information tillförs dessutom. I fyller man i information för både B2 och K2 i samma bild, och meddelandena skickas automatiskt efter varandra Beskrivning av fälten i K2-meddelandet NAMN PÅ FÄLTET Porting Id Porting time (CCYYMMDDhhmmss) Porting Order Result (O/N) Geographical Information Donor Service Provider Donor Network/Operator Identity Recipient Service Provider Recipent Network / Operator Identity BESKRIVNING Detta fält identifierar porteringen. Se beskrivning för meddelande B1 Den tidpunkt då porteringen skall träda ikraft i operatörernas växlar. Se beskrivning för meddelande B1. Anger om K2:an är OK eller Not OK (negativ). Om meddelandet ingår i en process av typ Ordering (som i det här fallet), eller Change anges värdet O (OK), Om meddelandet ingår i en process av typ Cancel/Reject anger man värdet N, (Not OK). Observera skillnaden mot hur motsvarande fält används i B2- meddelandet. I sätts detta fält automatiskt beroende på vilken process man befinner sig i. OBLIGAT ORISKT FYLLS I AV Kopieras från B1- meddelandet Används normalt ej. För framtida bruk. N Operatörskoden för den operatör som porterar ut numret/nummerserien, t ex A83. Nätverksidentiteten för Donor t ex 001, 006, 007 etc. Operatörskoden för den operatör som porterar in numret/nummerserien, t ex A83. Nätverksidentiteten som används av den operatör som är Recipient. Service Information Se beskrivning för meddelande B1 Figur 15 Beskrivning av fälten i K2-meddelandet Swedish Number Portability Administrative Centre AB (Org.nr SE )

24 24 (29) Maria Präglare : B 4.7 L2-meddelandet L2-meddelandets syfte L2-meddelandet skickas av till de båda operatörer som är inblandade i porteringen. Meddelandet är ett kvitto på att utväxlingen av samtliga meddelanden i processen genomförts Beskrivning av fälten i L2-meddelandet NAMN PÅ FÄLTET BESKRIVNING FYLLS I AV Porting Id Figur 16 Beskrivning av fälten i L2-meddelandet Detta fält identifierar porteringen. Se beskrivning för meddelande B1 Swedish Number Portability Administrative Centre AB (Org.nr SE )

25 25 (29) Maria Präglare : B 4.8 K3-meddelandet K3-meddelandets syfte Syftet med K3-meddelandet är att informera de operatörer som har begärt information om samtliga porteringar i (referensdata). Meddelandet används i processerna Ordering och Change. K3 skickas alltid av Beskrivning av fälten i K3-meddelandet NAMN PÅ FÄLTET BESKRIVNING FYLLS I AV Porting Id Porting time (CCYYMMDDhhmmss) Donor Network/ Operator Identity Recipent Network/ Operator Identity Geographical Information Additional Charging Information Detta fält identifierar porteringen unikt. Se beskrivning för meddelande B1 Den tidpunkt då porteringen skall träda ikraft i operatörernas växlar. Se beskrivning för meddelande B1 Nätverksidentiteten för Donor t ex 001, 006, 007 etc. Nätverksidentiteten som används av den operatör som är Recipient t ex 001, 006, 007 etc. Används normalt ej. För framtida bruk. Används normalt ej. För framtida bruk Service Information Se beskrivning för meddelande B1 Information For A Special Point Of Interconnection Används normalt ej. För framtida bruk. Price/minute subscriber Används normalt ej. För framtida bruk. Price/Call Subscriber Används normalt ej. För framtida bruk. Price Code Används normalt ej. För framtida bruk. Currency Indicator Donor Service Provider Recipient Service Provider SEK eller EUR (Detta fält kan lämnas blankt i dagens system). Operatörskoden för den operatör som porterar ut numret/nummerserien, t ex A83. Operatörskoden för den operatör som porterar in numret/nummerserien, t ex A84. Porting Indicator Visar vilken process som skickat ut K3- meddelandet. 0 = Ordinarie portering (B1/B2 eller C1/C2) 1 = Immediate Return Porting (R1/R2) 2 = Reference Data Change (P1/P2) Figur 17 Beskrivning av fälten i K3-meddelandet Swedish Number Portability Administrative Centre AB (Org.nr SE )

26 26 (29) Maria Präglare : B 4.9 L4-meddelandet L4-meddelandets syfte Syftet med L4-meddelandet är att påminna den operatör som inte skickat in K1 eller K2. När en av operatörerna, t ex Recipient, skickat in sitt K1-meddelande startar en timer av typen K1K2WAIT. Efter en viss tidpunkt när timern utlöses skickar ut ett L4-meddelande, i exemplet ovan till Donor, som påminnelse om K2-meddelandet. Därefter startas en ny timer av typen K1K2WAIT. Förfarandet upprepas en gång till. Om Donor fortfarande inte skickat in K2 när denna timer utlöses för tredje gången så skickar ut L3-meddelanden till båda operatörerna. Eftersom den inbördes ordningen mellan K1 och K2 inte har någon betydelse kan samma förfarande ske med ombytta roller, d v s Donor skickar in sitt K2-meddelande och påminner Recipient med L4-meddelanden. För mera information om timers, se Ref[1] Beskrivning av fälten i L4-meddelandet NAMN PÅ FÄLTET BESKRIVNING FYLLS I AV Porting Id Cause For Rejection Of Porting Figur 18 Beskrivning av fälten i L4-meddelandet Detta fält identifierar porteringen unikt. Se beskrivning för meddelande B1 En felkod som talar om orsaken till att L4 skickades ut. Följande felkod är giltig: 026: Innebär att K1/K2 inte skickats i tid. Swedish Number Portability Administrative Centre AB (Org.nr SE )

27 27 (29) Maria Präglare : B 4.10 L3-meddelandet L3-meddelandets syfte L3-meddelandet skickas av till de båda operatörerna som är inblandade i porteringen. Meddelandet används för att informera operatörerna om att något gått fel under den pågående processen. Det finns tre möjliga orsaker till att L3-meddelande skickas ut: Varken K1 eller K2 har skickats i tid i förhållande till timern REFDATA1/3. I detta fall används felkod 026. Ett K-meddelande (K1 eller K2) har skickats till i tid. Därefter har påmint den operatör som inte skickat sitt meddelande med två stycken L4-meddelanden med en timmes intervall utan resultat. Slutligen har, efter ytterligare en timme, skickat ut L3-meddelanden. I detta fall används felkod 026. ämförelsen mellan K1- och K2-meddelandet har resulterat i att en eller flera skillnader upptäckts i den angivna informationen. I detta fall används felkod 027. Observera att Donor Network kan lämnas blankt i K1 om Recipient inte vet vilken nätverksidentitet som gäller. kommer då att hämta värdet från motsvarande fält i K2-meddelandet, varför denna jämförelse alltid kommer att gå bra i detta fall. Följande fält jämförs: - First International Directory Number - Last International Directory Number - Porting id - Recipient Network - Donor Network - Service Information Beskrivning av fälten i L3-meddelandet NAMN PÅ FÄLTET BESKRIVNING FYLLS I AV Porting Id Cause For Rejection Of Porting Figur 19 Beskrivning av fälten i L3-meddelandet Detta fält identifierar porteringen unikt. Se beskrivning för meddelande B1 En felkod som talar om orsaken till att L3 skickades ut. Följande felkoder är gilitga: 026: Innebär att K1/K2 inte skickats i tid. 027: Innebär att innehållet i K1/K2 inte överensstämmer. (028: Innebär att timern REFDATA1/3 utlösts i en R1/R2-process eller R3/R4-process. Orsaken till detta är att ett av de båda R-meddelandena inte skickats i tid.) Swedish Number Portability Administrative Centre AB (Org.nr SE )

28 28 (29) Maria Präglare : B 4.11 Z1-meddelandet Z1-meddelandets syfte Syftet med Z1-meddelandet är att informera om ett fel i ett annat meddelande. Z1-meddelanden kan skickas både av och av operatören. Felet som rapporteras är oftast ett formellt fel, t ex ett obligatoriskt fält som saknar värde eller att ett värde, t ex ett organisationsnummer, är felaktigt sammansatt. Ett Z1- meddelande kan inte besvaras med ett annat Z1-meddelande. För mera information om felkoder, se Ref[1] Beskrivning av fälten i Z1-meddelandet NAMN PÅ FÄLTET BESKRIVNING OBLIGATORISKT FYLLS I AV Opposite Party s Message ID Order Reject Cause Code Indicator Order Reject Cause Code Order Reject Cause Code Explanation Normalt innehåller detta fält det värde som fanns i fältet Own Message Id i det meddelande som besvaras. Anger hur många fel som rapporteras. I Z1-meddelandet skall detta normalt vara 1. I sätts detta fält automatiskt för Z1. En kod bestående av 3 siffror som identifierar en typ av fel. Exempel: 001 = Pågående portering finns. För mera information om felkoder, se Ref[1]. En felbeskrivning med förklarande text om felet. Figur 20 Beskrivning av fälten i Z1-meddelandet N / / / Användaren / Användaren Swedish Number Portability Administrative Centre AB (Org.nr SE )

29 29 (29) Maria Präglare : B 5 Referenser 1 Referens Ref [1] Ref [2] Figur 21 Referenser Dokumentnamn Översikt av processer User guide 1 Observera att det även ingår ett versionsnummer i de ovan angivna dokumentnamnen. Det är dock alltid den senaste versionen av respektive dokument som gäller. Swedish Number Portability Administrative Centre AB (Org.nr SE )
