1 ODIS och erwin Sida 1

2 Mål med kursen Efter kursen kan du: erwin Demonstrera var vi hittar lämplig information för service och reparationer Köpa tid för information och ODIS Visa var vi hittar information om hur ett system fungerar ODIS Förklara vad skillnaden är mellan Diagnos och Egendiagnos Öppna och effektivt använda ODIS manual Visa hur vi startar en programmering på två sätt Sida 2

3 Inehållsförteckning 1. erwin Sidorna ODIS Diagnos med guidad felsökning Sidorna Praktiskt arbetsuppgift ODIS Sidorna Anteckningssidor Sidorna Sida 3

4 erwin Sida 4

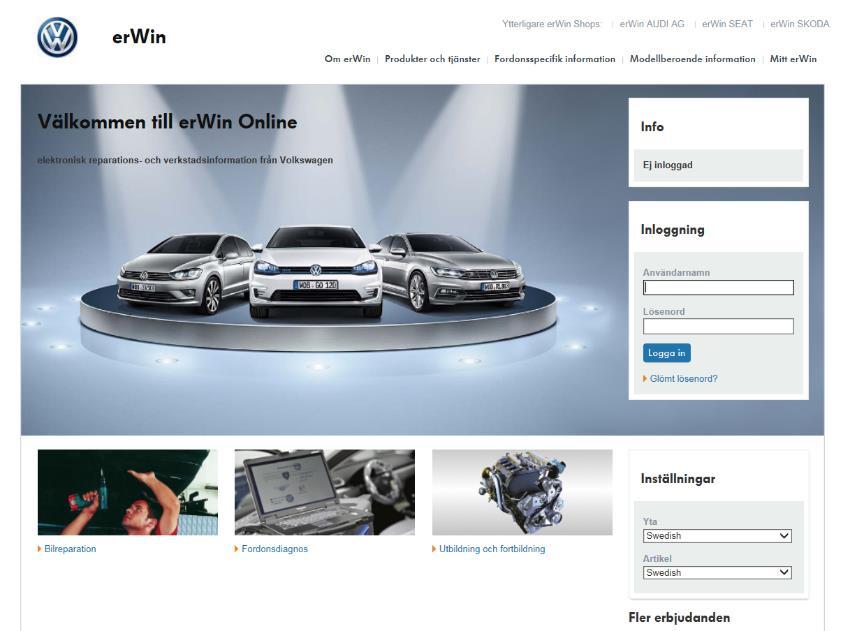

5 erwin Vad finns i erwin, ge en kort förklaring till varje flik. Produkter och tjänster Fordonsspecifik information Modelloberoende information Sida 5

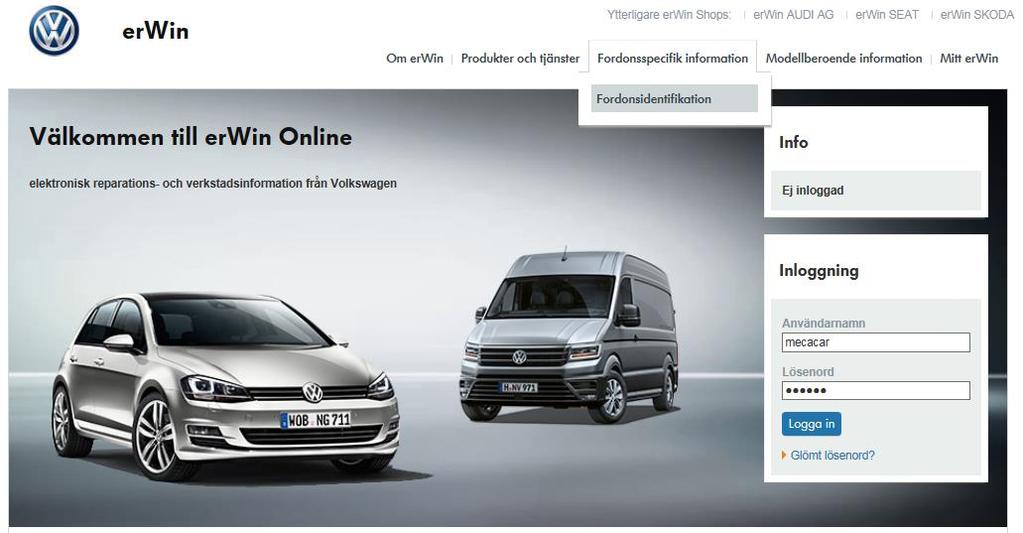

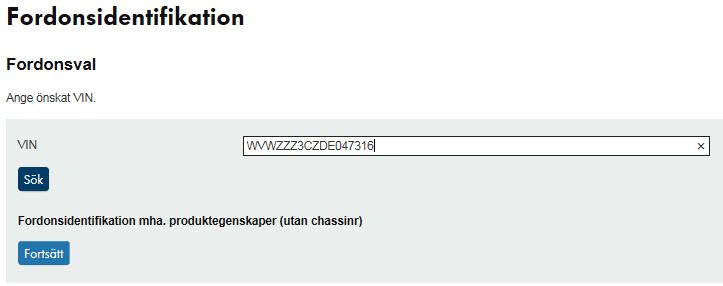

6 erwin 1. Logga in och specificera bilen enligt nedan. 2. Öppna informationsprogrammet enligt bilden. 3. Ett nytt fönster öppnas. Sida 6

7 erwin Vilken information hittar ni under de olika ikonerna? Sida 7

8 erwin Arbetsuppgift 1: Offerten Ni har fått mail till verkstaden, läs mailet och använd sedan erwin för att ta reda på den information ni behöver för att hjälpa Marie. Hej verkstaden, Min Passat med reg.nr MZX984 behöver servas, den har gått 6000mil(2200 mil sedan sista servicen i maj förra året) men jag vet inte vad som behöver åtgärdas men det kan säkert ni ta reda på? Jag skulle även gärna vilja att ni tittade till min motor, den är så väldigt svårstartad om morgonen nu när det börjar bli höst. Har ni någon aning vad man gör åt detta? Med vänlig hälsning Marie Nämn tre viktiga servicepunkter Vad kan vi göra för att eventuellt få bukt med den svårstartade motorn? Sida 8

9 erwin Arbetsuppgift 2: Marie bokar tid Marie vill boka tid, men har nu några ytterligare funderingar kring sin bil. 1. Marie tycker att hennes gastank verkar läcka när den är fulltankad, men det luktar inte konstigt runt bilen som det borde göra om där fanns ett läckage. Ta reda på vad som händer i Självstudiehäfte 425 Sidan 26. Vad är anledningen till hennes oro? 1. Sedan offerten har Marie krockat bilen, så den skall in på lackering i samband med besöket, och lackeringen vill att gastankarna demonteras. Ta fram den informationen som behövs för demontering samt säker hantering av gastankarna så att det är klart innan verkstadsbesöket. Vart håller vi till för att tömma en gastank? Sida 9

10 erwin Arbetsuppgift 3: Marie har lite otur Dagen innan verkstadsbesöket ringer Marie och är förtvivlad, hennes styrservo har slutat fungera. Eftersom du har fem minuter över nu, men riktigt hårt bokat imorgon, kolla upp vilka säkringar som ingår i systemet så kan du snabbt kolla dem när bilen kommer in. Se till att du får bra bilder på säkringarnas placering, så tar kollen inte lång stund! Vilka säkringar bör du kontrollera? Hur gör du för att få en bild på vart säkringsboxen sitter, samt vilken placering säkringen har? Öppna elschemat för extrabatteri. Vad innebär en fyrkant med ett nummer i i änden på en kabel i elschemat? Sida 10

11 ODIS Sida 11

12 ODIS - Förberedelser 1. Lossa kontaktstycket till en tempgivare/tryckgivare till motorn, för att skapa en felkod. 2. Starta datorn där du har ODIS installerat, starta programmet. 3. Koppla in ditt gränssnitt, slå till tändningen i bilen. Sida 12

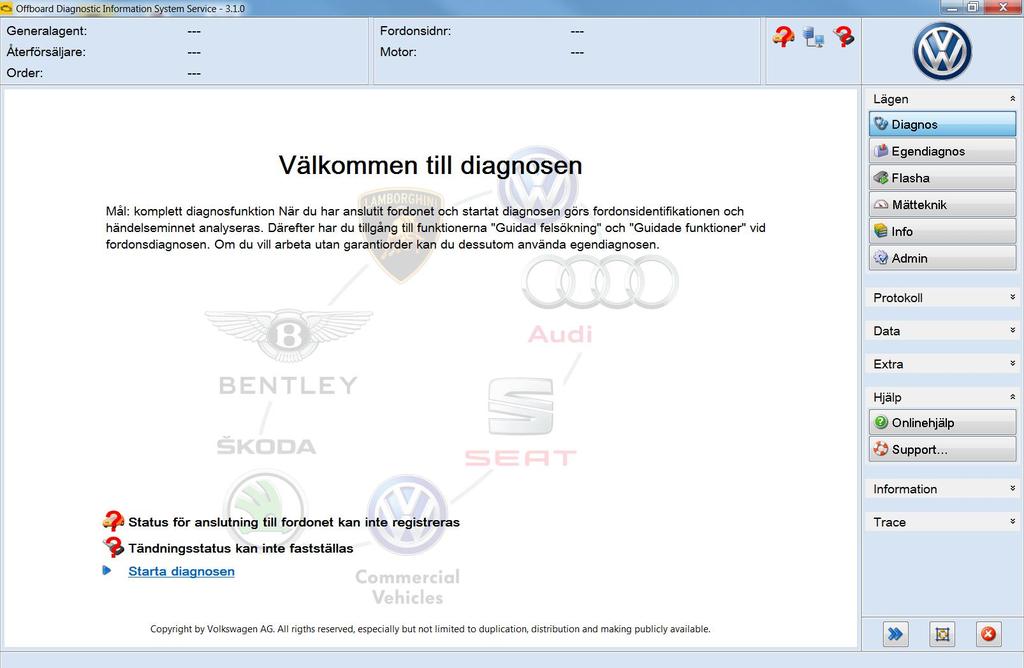

13 ODIS - Programstart Vad inehåller de olika informationerna/dialogerna som dyker upp när vi startar programmet? Sida 13

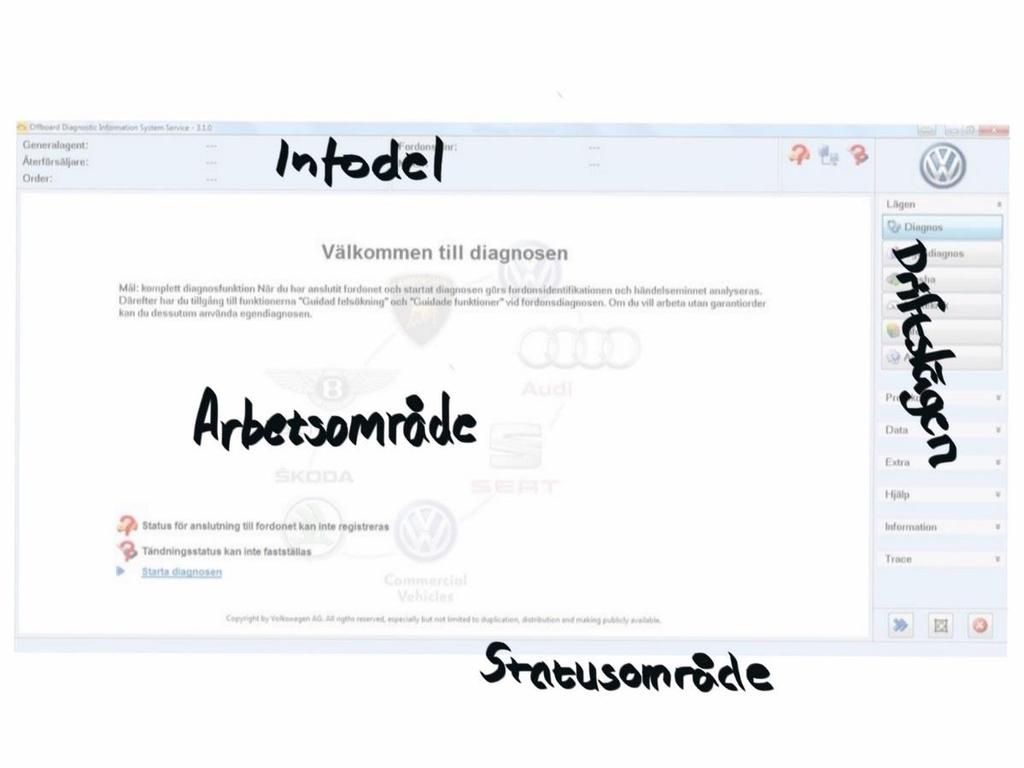

14 ODIS - Användargränssnitt Infodel: Här presenteras information rörande vilken bil vi jobbar med, hur de olika uppkopplingarna ser ut, samt verkstadens information. Arbetsområde: I arbetsområdet jobbar vi med programmets olika funktioner. Statusområde: Här kan vi se vad programmet gör. Driftslägen: På högerkanten väljer vi programmets driftläge, samt kommer åt inställningar och en rad andra funktioner. Sida 14

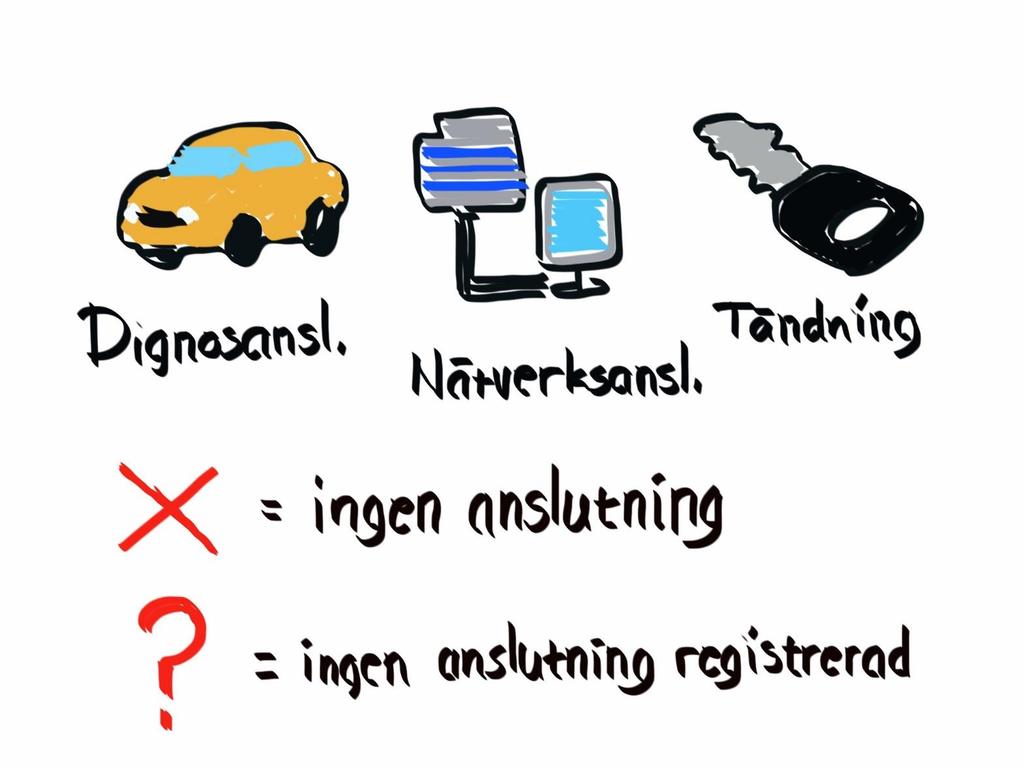

15 ODIS Statussymbolerna? Sida 15

16 ODIS - Administration Uppdatering: Licens: Sida 16

17 Sida 17

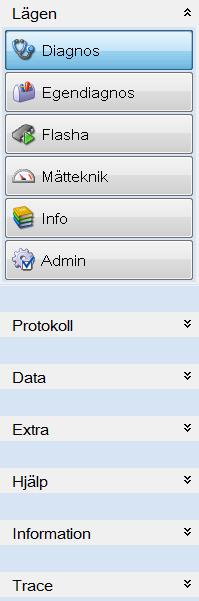

18 ODIS - Programfunktioner Vi går igenom och antecknar vad de olika funktionerna är, i korthet. Sida 18

19 ODIS - Hjälpinformation Ta reda på och beskriv hur du hittar information om felkoden nedan, en felkod satt av programmet, rörande programmet? Sida 19

20 Diagnos med Guidad felsökning I Diagnos-läget så får du hjälp av det som kallas Guidad felsökning, GFS. GFS kallas alla funktioner i programmet som har stöd av en steg för steg vägledning med kopplad stödinformation, även när du kör programmeringar, kodningar och komponentbyten finns där hjälp i form av guider. Sida 20

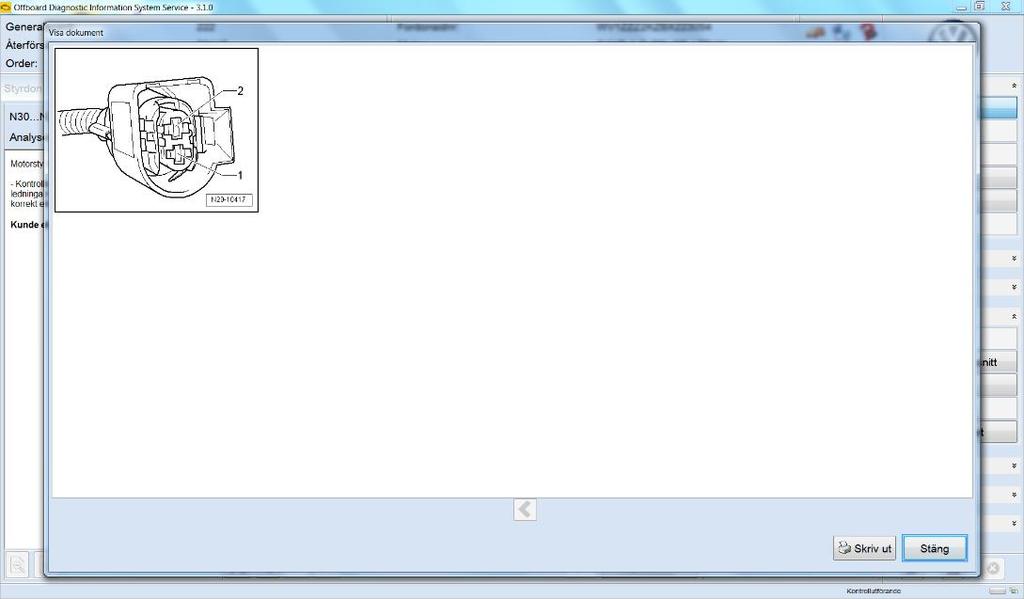

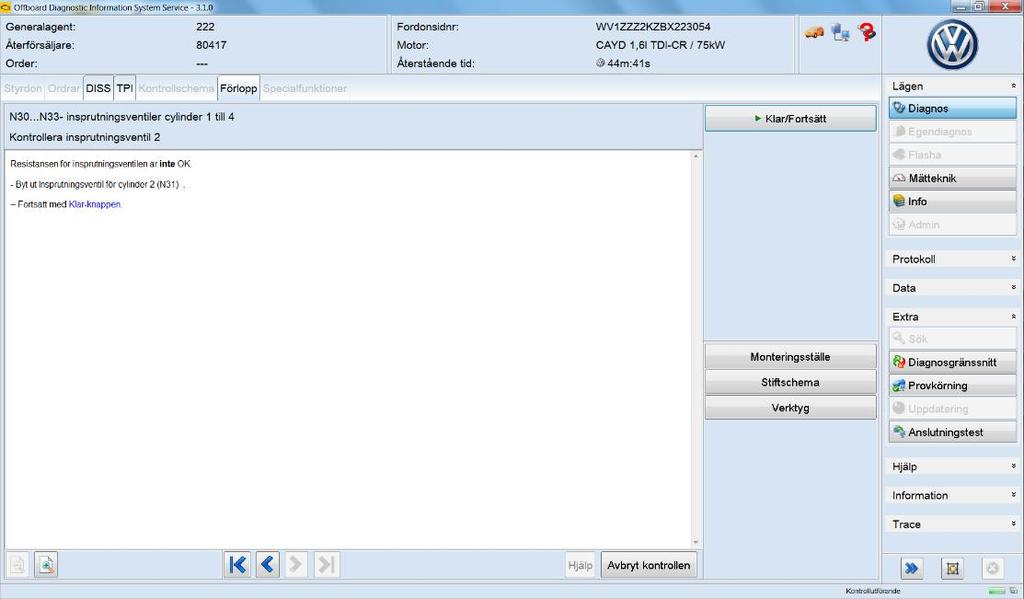

21 Start av Diagnosen När du valt bilens egenskaper så jobbar programmet själv en stund, i korta ord, vad ser det ut som programmet gör? Vad är det som programmet presenterar först när det är klart? Starta Kontrollschemat för den givaren vi drog ur tidigare, vad är ett kontrollschema? Jobba igenom kontrollschemat så långt det går, med det aktuella felet(den lösa kontakten), klarar programmet att lösa problemet? Kan vi lägga till ett kontrollschema om vi INTE fått någon felkod? Om så är fallet, hur gör vi? Sida 21

22 Övriga funktioner i diagnosen Hur skulle du förklara, med egna ord, de olika funktionerna: Styrdon: TPI: Förlopp: Specialfunktioner: Sida 22

23 Förberedelser för nästa diagnos 1. Avsluta diagnosen med knappen avsluta diagnosen, vad händer? 2. Plocka bort en säkring för ett påbyggt/tillvalssystem. 3. Starta en ny diagnos, får vi ett kontrollschema? Sida 23

24 Diagnos med guidad felsökning Vilken status har det styrdonet vi kopplat ifrån, enligt Sammanflätningschemat? Högerklicka på det berörda styrdonet, välj funktionen Identifiera styrdon. Kan detta hjälpa oss med felsökningen på något sätt? Sida 24

25 ODIS - Programmering Utför en uppdatering av en mjukvara i bilen. Själva dialogen emot programmet påminner om något vi sett tidigare, vad? Hur vet vi om ODIS ber oss knappa in koden ifrån SecureID? Kan vi starta en programmering någon annan stans i programmet? Om vi vill programmera/koda något som inte finns som specialfunktion, hur gör vi då? Sida 25

26 Praktisk arbetsuppgift ODIS Sida 26

27 Extra arbetsuppgift ODIS del 1 Ni ska nu skapa ett fel i fordonet enligt följande: 1. Skapa felet på ett sånt sätt att fordonet INTE kommer till skada. 2. Dokumentera felet, vad ni gör. 3. Provkör felet med ODIS för att se att det "fungerar" i felökningssyfte. 4. Skapa ett trovärdigt kundklagomål och fyll i nedan: Sida 27

28 Extra arbetsuppgift ODIS del 2 Nu är det dags att felsöka, byt fordon med de andra grupperna och sök felorsaken enligt följande: Använd ODIS för all informationssökning och följ eventuella Kontrollscheman. Försök att lokalisera felet helt utan "kläm o känn", låt mätvärden och information styra er, det viktiga är inte att hitta felet utan att lära oss använda programmet för att hitta felet! Felorsak: Sida 28

29 Anteckningssidor Sida 29

30 Anteckningssidor Sida 30
