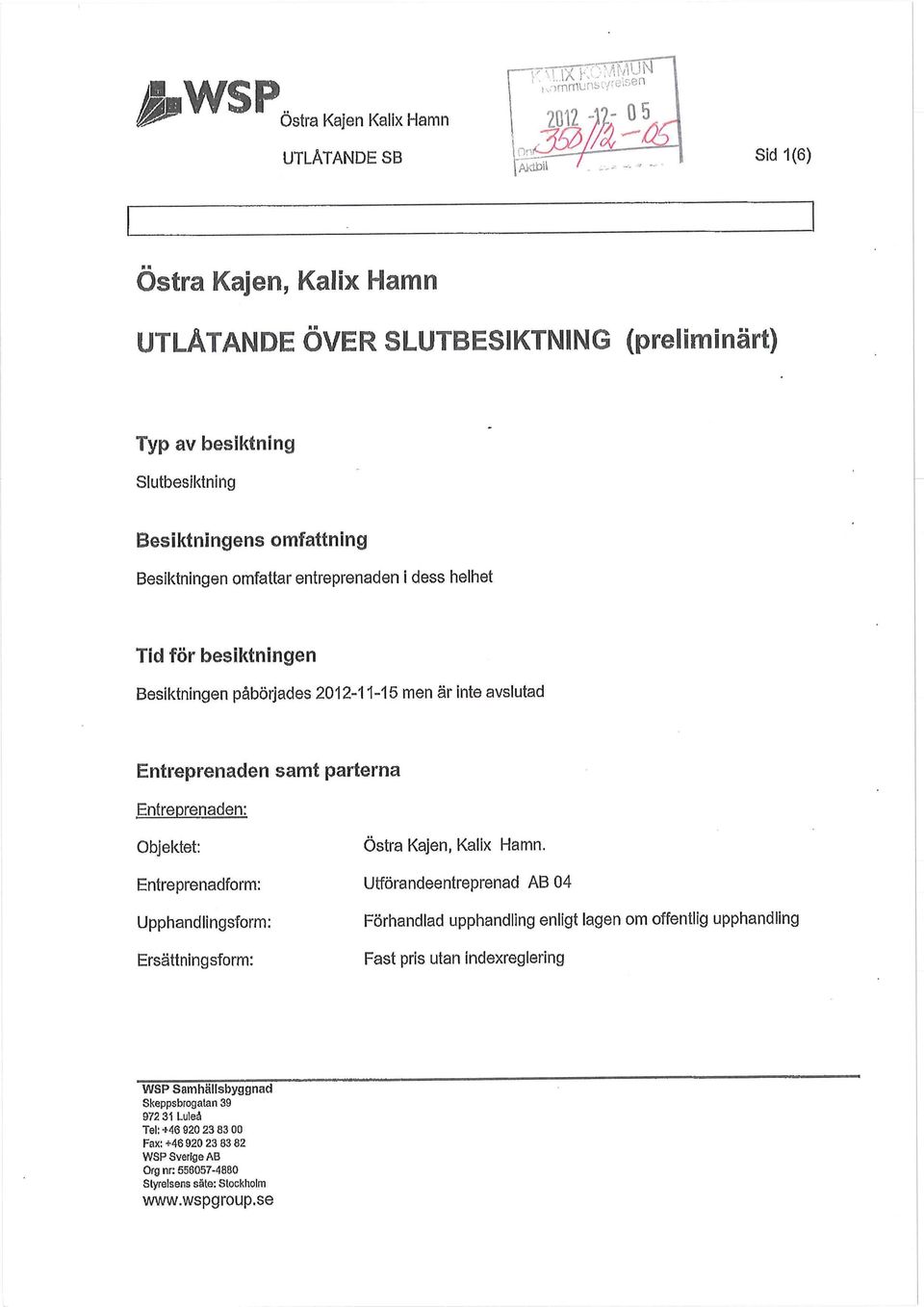

1 IPWSP Östra Kajen Kalix Hamn UTLÅTANDE SB Sid 1(6) Östra Kajen, Kalix Hamn UTLÅTANDE ÖVER SLUTBESIKTNING (preliminärt) Typ av besiktning Slutbesiktning Besiktningens omfattning Besiktningen omfattar entreprenaden i dess helhet Tid för besiktningen Besiktningen påbörjades men är inte avslutad Entreprenaden samt parterna Entreprenaden: Objektet: Östra Kajen, Kalix Hamn. Entreprenadform: Utförandeentreprenad AB 04 Upphandlingsform: Ersättningsform: Förhandlad upphandling enligt lagen om offentlig upphandling Fast pris utan indexreglering WSP Samhällsbyggnad Skeppsbrogatan Luleå Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

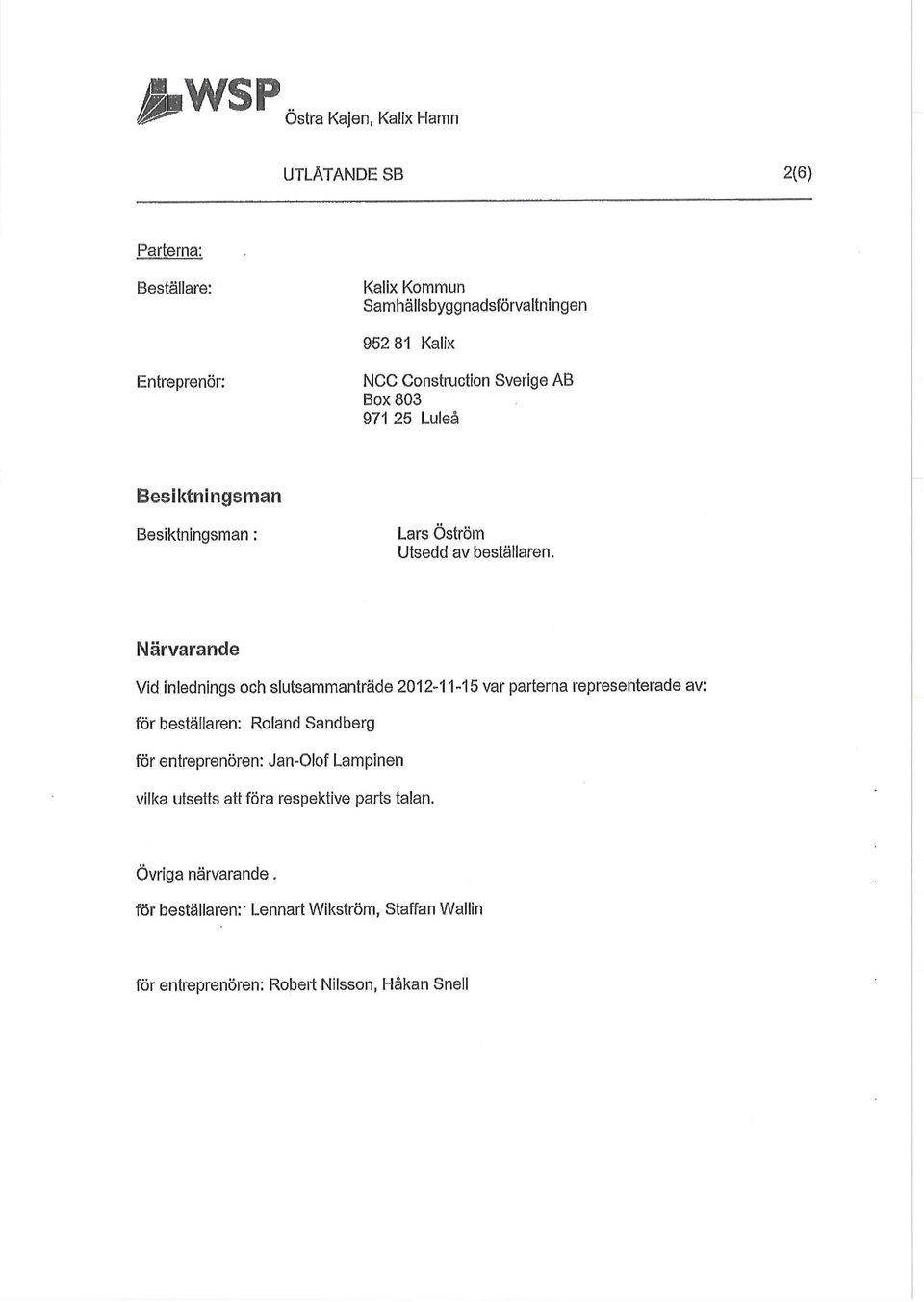

2 WSP Östra Kajen, Kalix Hamn UTLÅTANDE SB 2(6) Parterna: Beställare: Kalix Kommun Samhällsbyggnadsförvaltningen Kalix Entreprenör: NCC Construction Sverige AB Box Luleå Besiktningsman Besiktningsman: Lars Oström Utsedd av beställaren. Närvarande Vid inlednings och slutsammanträde var partema representerade av: för beställaren: Roland Sandberg för entreprenören: Jan-Olof Lampinen vilka utsetts att föra respektive parts talan. Övriga närvarande. för beställaren:' Lennart Wikström, Staffan Wallin för entreprenören: Robert Nilsson, Håkan Snell

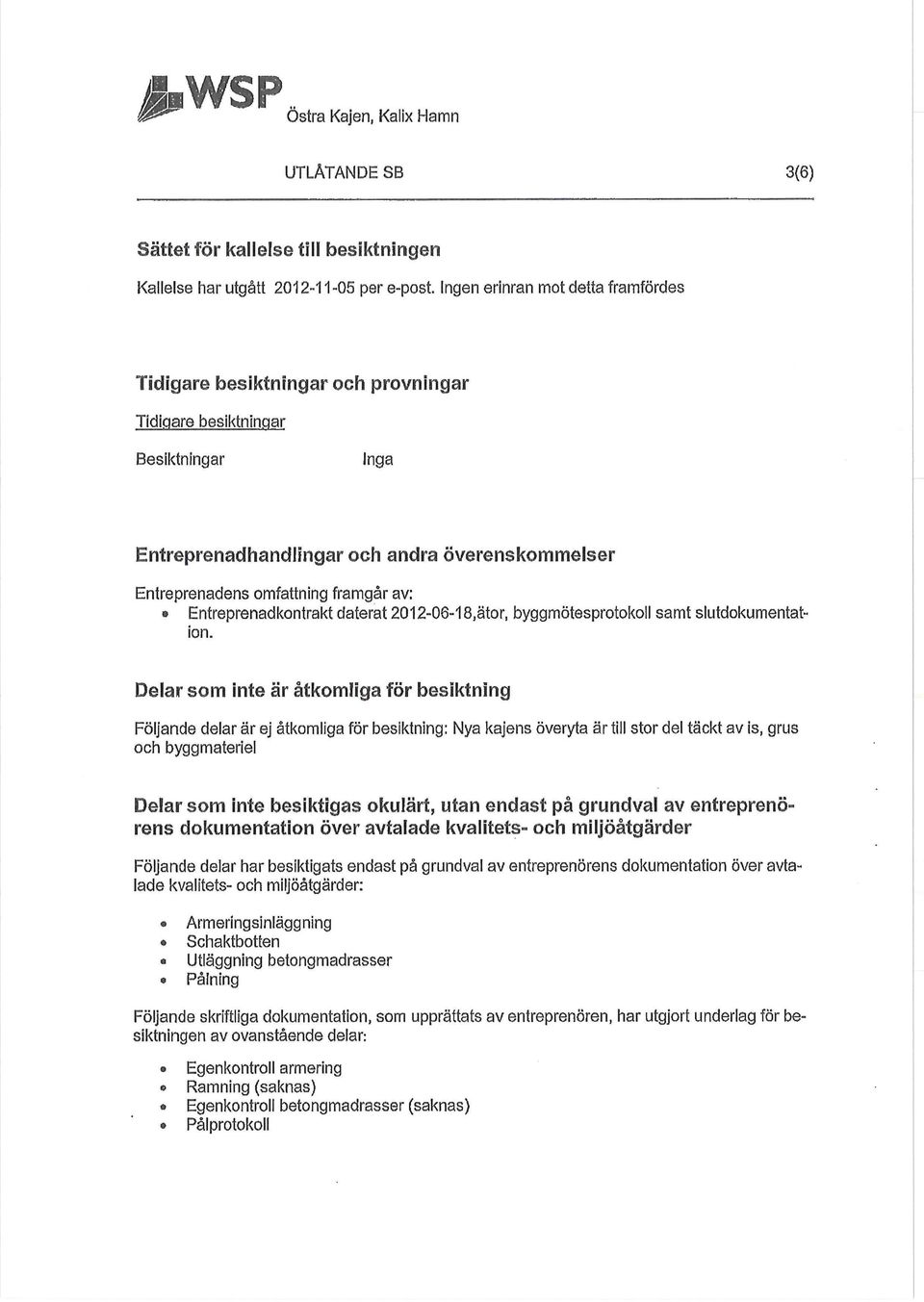

3 JPWSP Östra Kajen, Kalix Hamn UTLÅTANDE SB 3(6) Sättet för kallelse till besiktningen Kallelse har utgått per e-post. Ingen erinran mot detta framfördes Tidigare besiktningar och provningar Tidigare besiktningar Besiktningar Inga Entreprenadhandlingar och andra överenskommelser Entreprenadens omfattning framgår av: Entreprenadkontrakt daterat ,ätor, byggmötesprotokoll samt slutdokumentation. Delar som inte är åtkomliga för besiktning Följande delar är ej åtkomliga för besiktning: Nya kajens överyta är till stor del täckt av is, grus och byggmateriel Delar som inte besiktigas okulärt, utan endast på grundval av entreprenörens dokumentation över avtalade kvalitets- och miljöåtgärder Följande delar har besiktigats endast på grundval av entreprenörens dokumentation över avtalade kvalitets- och miljöåtgärder: Armeringsinläggning Schaktbotten Utläggning betongmadrasser Pålning Följande skriftliga dokumentation, som upprättats av entreprenören, har utgjort underlag för besiktningen av ovanstående delar: Egenkontroll armering Ramning (saknas) Egenkontroll betongmadrasser (saknas) Pålprotokoll

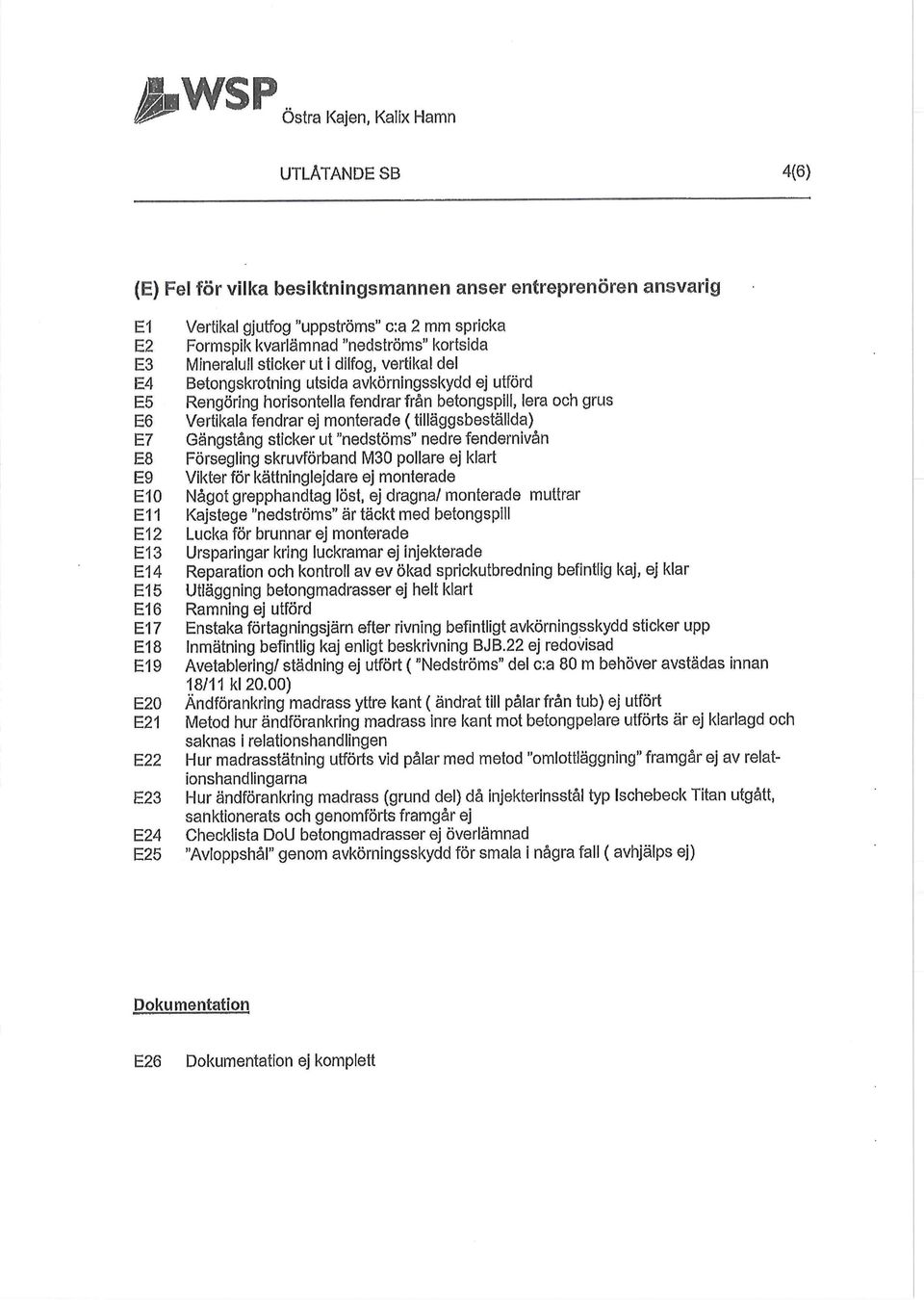

4 ^WSP Östra Kajen, Kalix Hamn UTLÅTANDE SB 4(6) (E) Fel för vilka besiktningsmannen anser entreprenören ansvarig E1 E2 E3 E4 E5 E6 E7 E8 E9 E10 E11 E12 E13 E14 E15 E16 E17 E18 E19 E20 E21 E22 E23 E24 E25 Vertikal gjutfog "uppströms" c:a 2 mm spricka Formspik kvarlämnad "nedströms" kortsida Mineralull sticker ut i dilfog, vertikal del Betongskrotning utsida avkörningsskydd ej utförd Rengöring horisontella fendrar från betongspill, lera och grus Vertikala fendrar ej monterade (tilläggsbestälida) Gängstång sticker ut "nedstöms" nedre fendemivån Försegling skruvförband M30 pollare ej klart Vikter för kättninglejdare ej monterade Något grepphandtag löst, ej dragna/ monterade muttrar Kajstege "nedströms" är täckt med betongspill Lucka för brunnar ej monterade Ursparingar kring luckramar ej injekterade Reparation och kontroll av ev ökad sprickutbredning befintlig kaj, ej klar Utläggning betongmadrasser ej helt klart Ramning ej utförd Enstaka förtagningsjärn efter rivning befintligt avkörningsskydd sticker upp Inmätning befintlig kaj enligt beskrivning BJB.22 ej redovisad Avetablering/ städning ej utfört ("Nedströms" del c:a 80 m behöver avstädas innan 18/11 kl 20.00) Ändförankring madrass yttre kant ( ändrat till pålar från tub) ej utfört Metod hur ändförankring madrass inre kant mot betongpelare utförts är ej klarlagd och saknas i relationshandlingen Hur madrasstätning utförts vid pålar med metod "omlottläggning" framgår ej av relationshandlingarna Hur ändförankring madrass (grund del) då injekterinsstål typ Ischebeck Titan utgått, sanktionerats och genomförts framgår ej Checklista DoU betongmadrasser ej överlämnad "Avloppshål" genom avkörningsskydd för smala i några fall ( avhjälps ej) Dokumentation E26 Dokumentation ej komplett

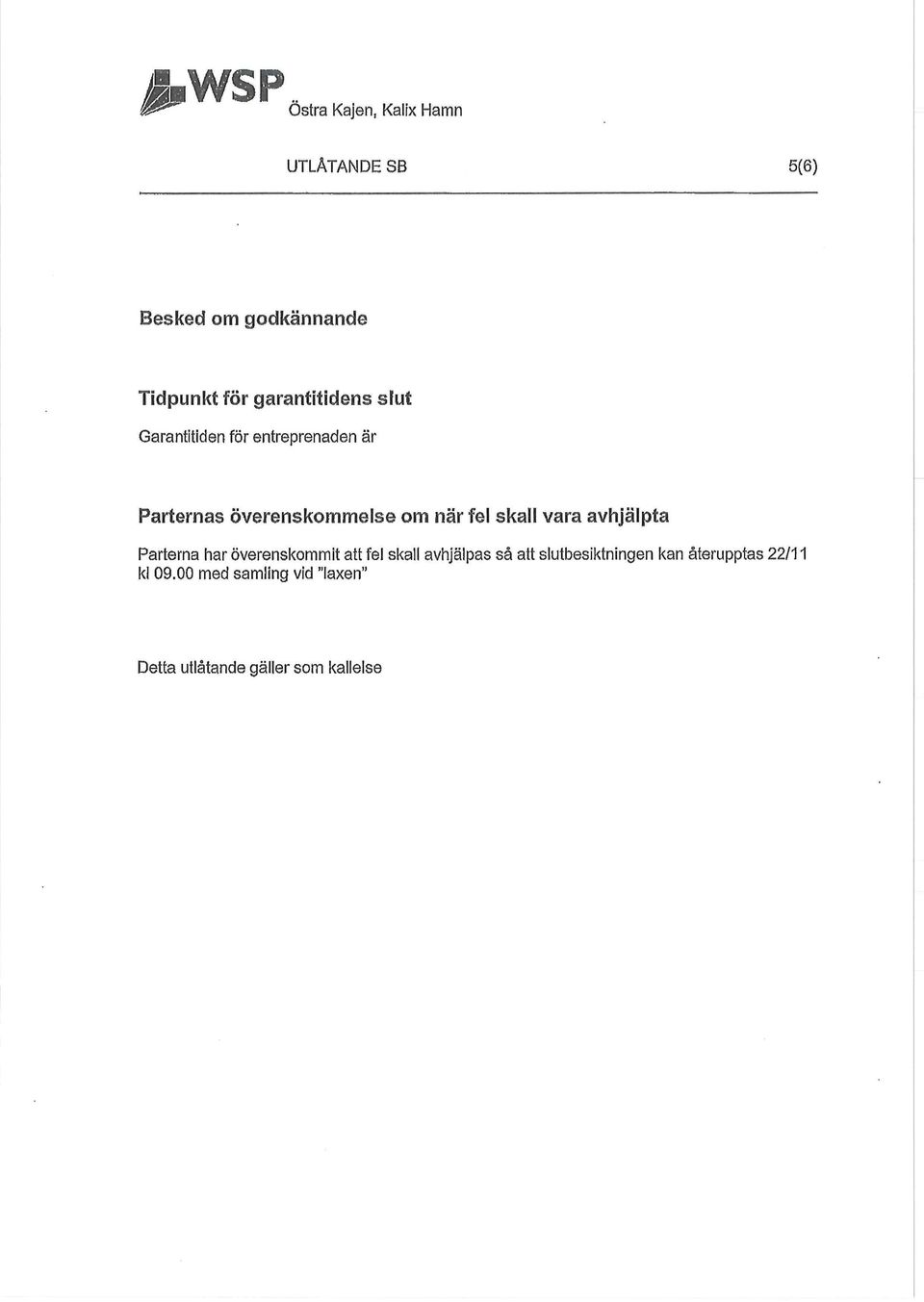

5 ^WSP Östra Kajen, Kalix Hamn UTLÅTANDE SB 5(6) Besked om godkännande Tidpunkt för garantitidens slut Garantitiden för entreprenaden är Parternas överenskommelse om när fel skall vara avhjälpta Partema har överenskommit att fel skall avhjälpas så att slutbesiktningen kan återupptas 22/11 kl med samling vid "laxen" Detta utlåtande gäller som kallelse

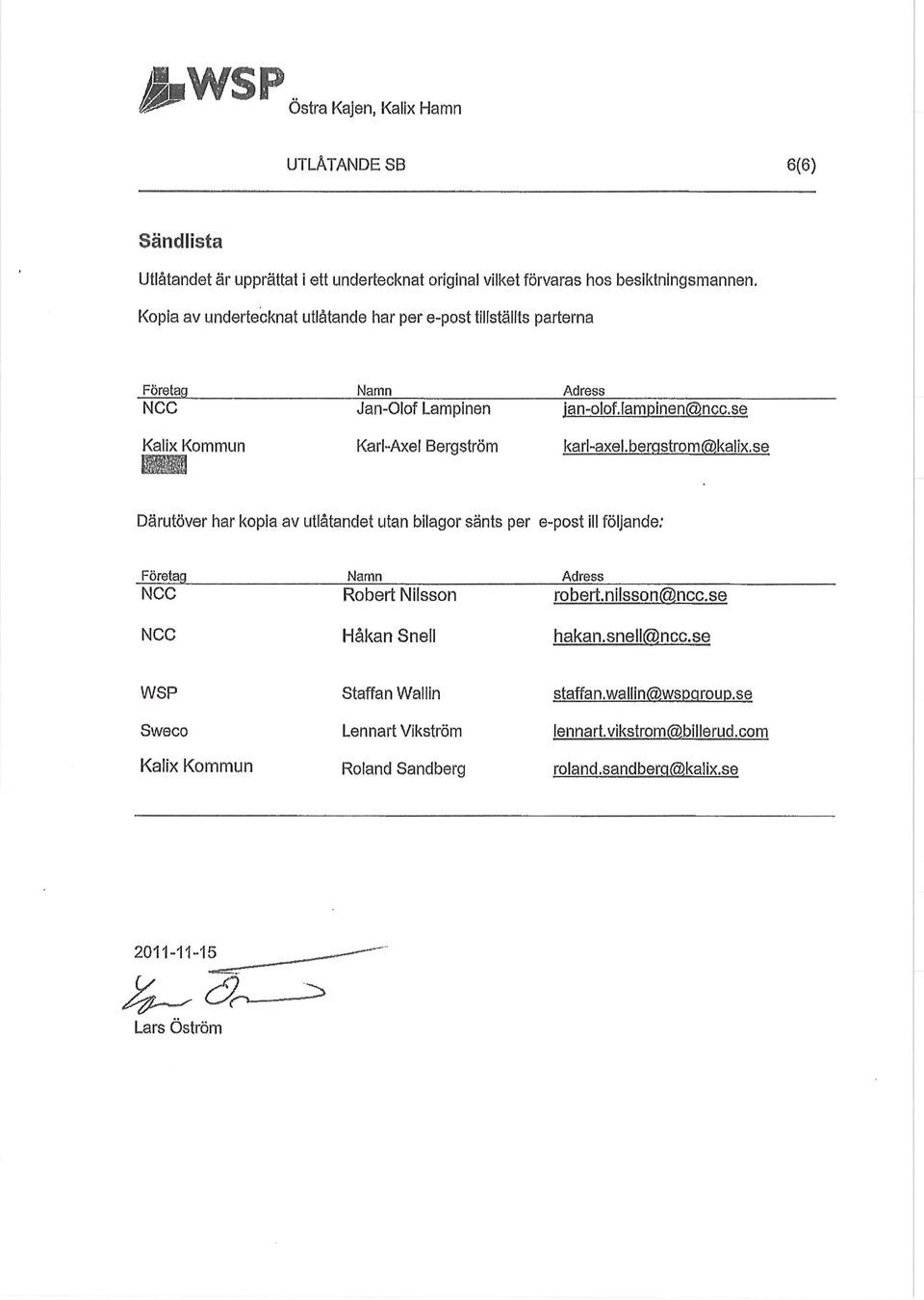

6 Östra Kajen, Kalix Hamn UTLÅTANDE SB 6(6) Sändlista Utlåtandet är upprättat i ett undertecknat original vilket förvaras hos besiktningsmannen. Kopia av undertecknat utlåtande har per e-post tillställts parterna Företag Namn Adress NCC Jan-Olof Lampinen ian-olof.lampinen@ncc.se Kalix Kommun Karl-Axel Bergström karl-axel.berostrom@kalix.se Därutöver har kopia av utlåtandet utan bilagor sänts per e-post ill följande: Företag Namn Adress NCC Robert Nilsson robert.nilsson(5)ncc.se NCC Håkan Snell hakan.snell(5).ncc.se WSP Sweco Kalix Kommun Staffan Wallin Lennart Vikström Roland Sandberg staffan.wallin@wsdarouo.se lennart.vikstrom@billerud.com roland.sandberq@kalix.se Lars Öström
