1 PM - Kompletterande riskkartering Lövudden HÄRNÖSANDS KOMMUN Lövudden Version 1 Sundsvall

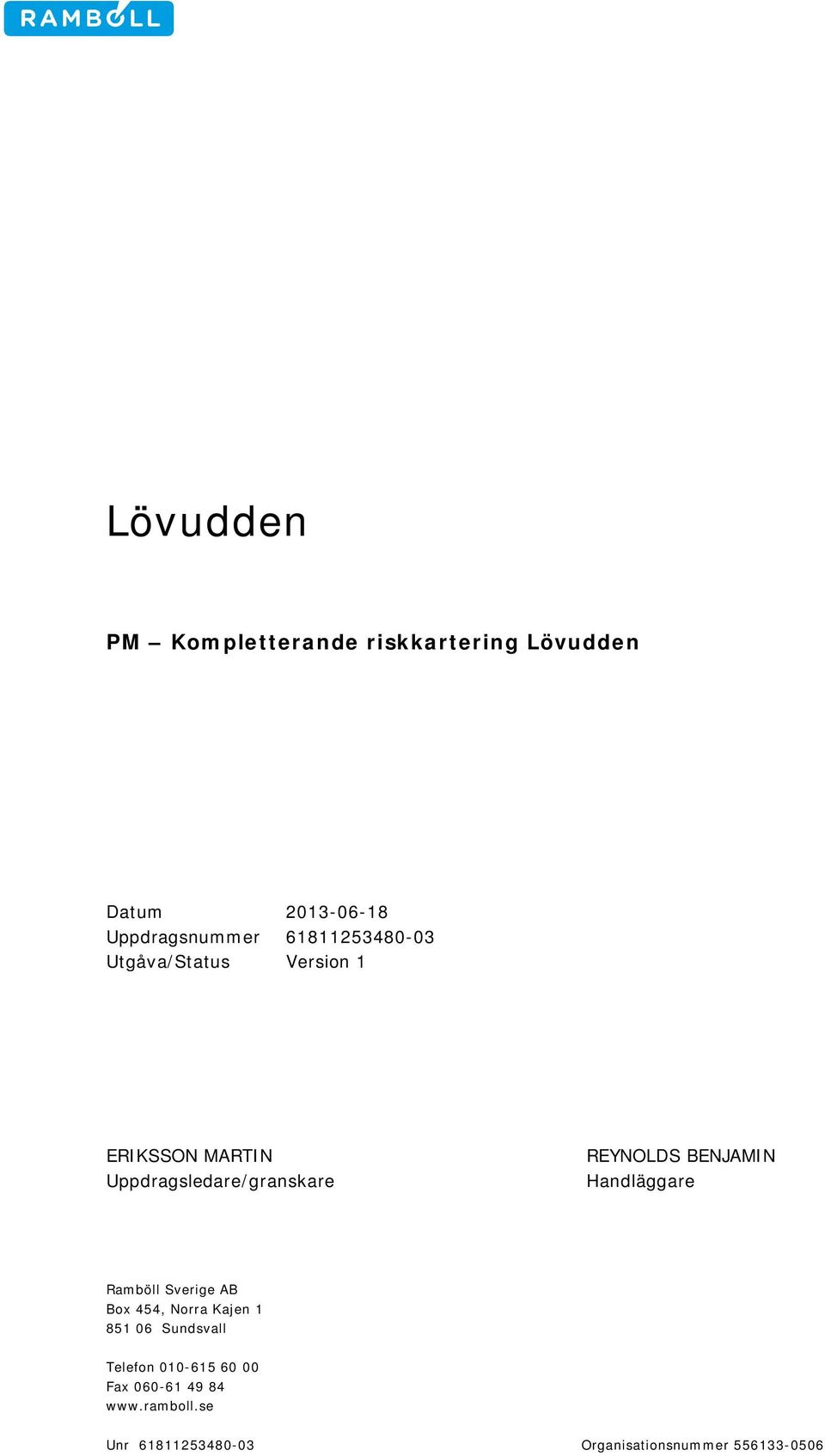

2 Lövudden PM Kompletterande riskkartering Lövudden Datum Uppdragsnummer Utgåva/Status Version 1 ERIKSSON MARTIN Uppdragsledare/granskare REYNOLDS BENJAMIN Handläggare Ramböll Sverige AB Box 454, Norra Kajen Sundsvall Telefon Fax Unr Organisationsnummer

3 Innehållsförteckning 1. Uppdrag och syfte Områdesbeskrivning Utförda undersökningar Provtagning Laboratorieanalyser Inmätning och Kartering Undersökningsresultat Analysresultat Karteringsresultat Slutsatser Bilagor 1. Situationsplan 2. Kopior på analysrapporter jord o:\mark\2012\ \3_teknik\m\inmätning \pm o bilagor\pm - lövudden.doc PM Kompletterande riskkartering Lövudden Lövudden Unr i

4 PM Kompletterande riskkartering Lövudden 1. Uppdrag och syfte Ramböll har på uppdrag av Härnösands kommun utfört kompletterande miljötekniska undersökningar och inventering under maj 2013 på området Lövudden i Härnösand. Undersökning redovisas i denna PM som syftar till att kartera och utreda risksituationen samt förtydliga föroreningssituationen på fastigheten. 2. Områdesbeskrivning På den aktuella fastigheten låg tidigare ett sågverk och idag används området som parkmark. Stora delar av fastigheten är tätbevuxen med skog och sly. Byggnadsrester och fundament från tidigare verksamheten finns spridda över området. Markanvändningen bedöms vara någonstans mellan känslig och mindre känslig markanvändning då fastigheten används som parkmark. 3. Utförda undersökningar 3.1 Provtagning Fältarbetet utfördes den 7 maj 2013 av personal från Ramböll i Sundsvall. Fältundersökningen omfattade provtagning i tre provytor på en tipp på fastigheten där det misstänktes förorening av bland annat sexvärt krom. Ca 15 stickprover togs med geokäpp på 0-20 cm djup i varje provyta och slogs samman till tre samlingsprover. Proverna skickades för analys till ALS Scandianvia AB i Täby. Se bilaga 1 för provytornas placering. o:\mark\2012\ \3_teknik\m\inmätning \pm o bilagor\pm - lövudden.doc PM Kompletterande riskkartering Lövudden Lövudden Unr Samtliga prover från jordprovtagningen har förvarats kallt till dess att de levererats till ackrediterade laboratoriet. 3.2 Laboratorieanalyser Jordproverna analyserades för metaller och ett prov från provyta Kromtunna 1 valdes för även analys av sexvärt krom. Följande ackrediterade analyser har utförts: Analys Paket Antal Jord MS1-JM 3 1 av 12

5 3.3 Inmätning och Kartering Fältarbetet utfördes den 7 och 8 maj 2013 av personal från Ramböll i Sundsvall och Härnösands kommun. Inmätning av byggrester och fundament utfördes med GPS och totalstation eftersom området var för tätbevuxen för användning av enbart GPS. Varje fundament inmättes och bilder togs av varje fundamentgrupp. Byggresternas storlek, bedömd funktion, och risk för förorening eller fysiska risker antecknades i fält. Byggnadsrester och fundament redovisas i plan i bilaga Undersökningsresultat 4.1 Analysresultat Analysresultaten från jordprovtagningen har jämförts med Naturvårdsverkets generella riktvärden (rapport 5976) för både känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Se tabell 1 nedan. Tabell 1: Analysresultat KM MKM Kromtunna Provyta Provyta TS_105 C % 34,7 53,2 48,4 As mg/kg TS ,9 10,4 Ba mg/kg TS Cd mg/kg TS 0,5 15 1,58 1,51 1,56 Co mg/kg TS ,47 8,22 8,7 Cr mg/kg TS ,9 Cu mg/kg TS ,9 82,3 257 Hg mg/kg TS 0,25 2,5 0,266 0,217 0,311 Ni mg/kg TS , Pb mg/kg TS V mg/kg TS Zn mg/kg TS Cr 6 + mg/kg TS , o:\mark\2012\ \3_teknik\m\inmätning \pm o bilagor\pm - lövudden.doc PM Kompletterande riskkartering Lövudden Lövudden Unr Följande uppmätta halter låg över riktvärdena för KM: Cd och Pb i alla provytor As, Ba, Ni oc V i provytor 2 och 3 Cr i provyta 3 Hg i provyta 3 och Kromtunna 1 Cu i provyta 2 Följande uppmätta halter låg över riktvärdena för MKM: As och Ba i provyta Kromtunna 1 2 av 12

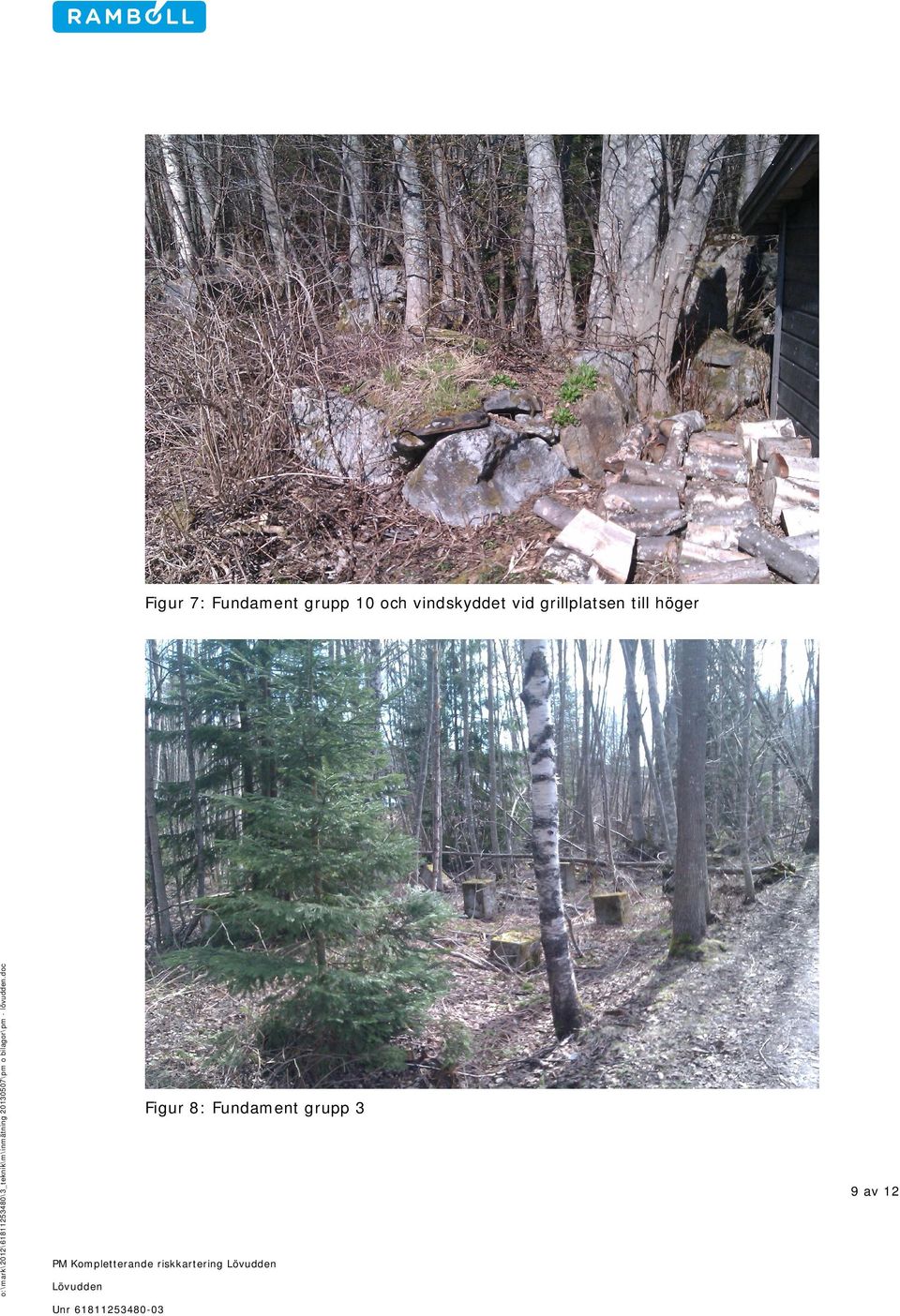

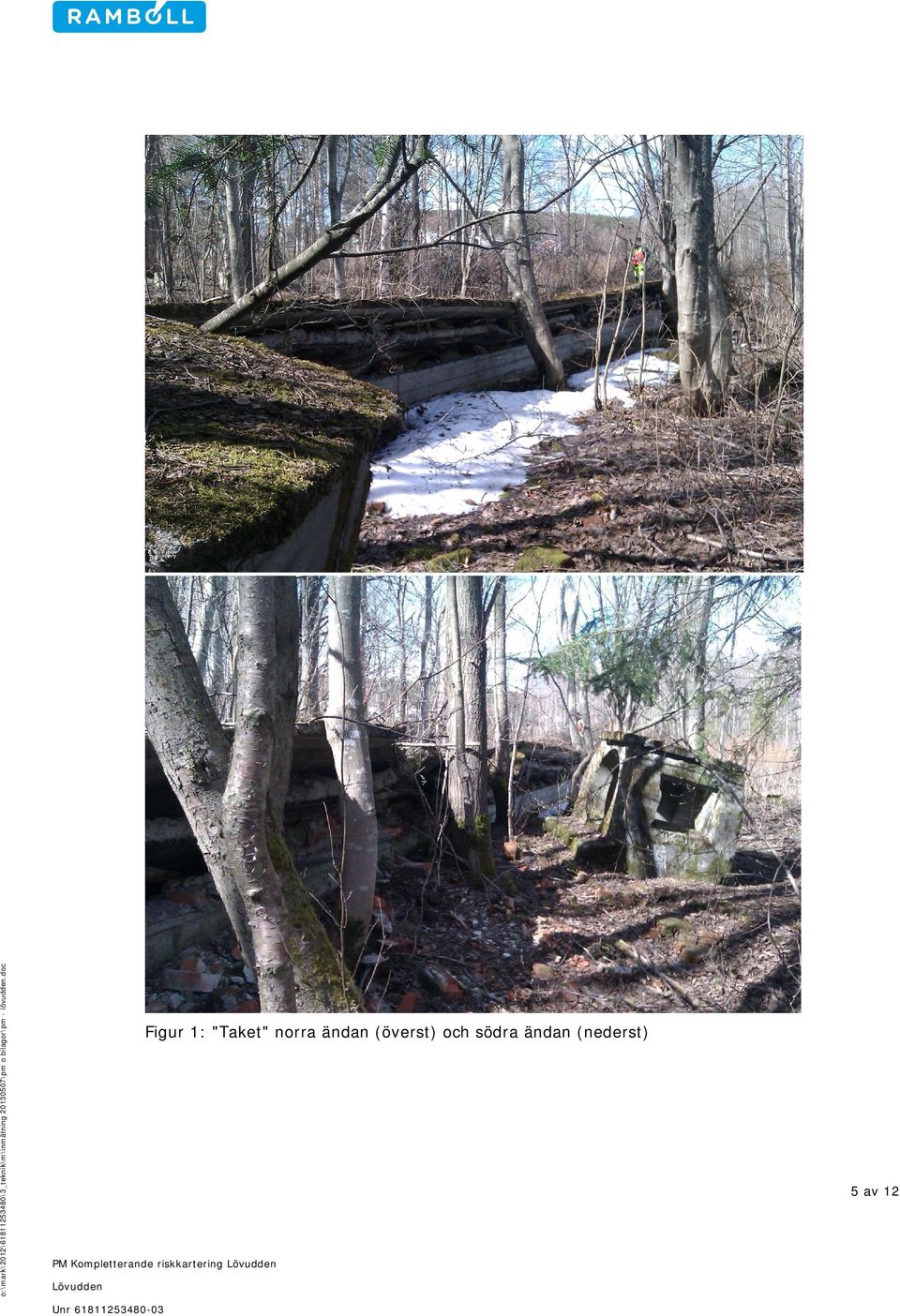

6 Cr i provyta 2 och Kromtunna 1 Cu i provyta 3 Zn i alla provytor Provyta Kromtunna 1 analyserades även för sexvärt krom (Cr 6 +). Resultaten visar en halt på 3,84 mg/kg vilket ligger över riktvärdet för känslig markanvändning. Alla provytorna visar höga halter metaller vilket tyder på att hela större tippen vilken är belägen vid provytorna är förorenad. Det är inte osannolikt att andra delar av fastigheten som användes som deponi med rivningsavfall o. dyl. också är fläckvis förorenad men detta är inte verifierat med provtagning. Kopior på analysrapporter redovisas i bilaga 2. Halter över riktvärdet för MKM redovisas även på planritningen i bilaga Karteringsresultat Byggnadsrester och fundament har delats upp i grupper och beskrivits, se tabell 2 och figur 1-10 nedan. Se bilaga 1 för placering av byggnadsrester. o:\mark\2012\ \3_teknik\m\inmätning \pm o bilagor\pm - lövudden.doc PM Kompletterande riskkartering Lövudden Lövudden Unr Tabell 2: Beskrivning av byggnadsrester Beskrivning Benämning Inmätt av Startpunkt vid strand Start Ramböll Betongfundament nära vindskydd, stranden F 1, F2 Ramböll Provyta Kromtunna 1, runt krom tunna Provyta 1 Provyta 2, strax öster yta 1 Provyta 2 Provyta 3, strax nordost yta 2 Provyta 3 Större tipp, innehållande bl.a. tunnor Större soptipp Deponi med rivningsavfall och dylikt Grupp med ett 30-tal lägre (<0,75 m) betongfundament Deponi med rivningsavfall o. dyl. Grupp med ett 30- tal lägre betongfundament Taket Taket Grupp med ett 60-tal lägre betongfundament Fundament grupp 1 Lägre betongfundament överväxt i sly/riset Fundament grupp 2 0,5-1,5 m höga betongfundament, asfalt takspån Grupp med ett 70-tal lägre betongfundament med mycket armeringsjärn Fundament grupp 3 Fundament grupp 4 21st lägre betongfundament till ett hus Fundament grupp 5 3 av 12

7 Rad av lägre betongfundament Fundament grupp 6 Grupp med fyra 3-3,5m höga betongpelare och ett lägre betongfundament med armeringsjärn Fundament grupp 7 Grupp med sex 3-3,5m höga betongpelare Fundament grupp 8 Grupp med 13 lägre betongfundament Fundament grupp 9 Grupp med ett 20-tal stenmurad- och betongfundament, vissa med armeringsjärn Dike av betong med armeringsjärn, 1m djupt 1,5m bred Fundament grupp 10 Diket Grop/dike av betong, ungefär 1,5m djup Grop Grop inhängt av 0,5m högt tegelvägg, lösa tegelsten Grop med tegel o:\mark\2012\ \3_teknik\m\inmätning \pm o bilagor\pm - lövudden.doc PM Kompletterande riskkartering Lövudden Lövudden Unr av 12

8 Fundament grupp 9 innehåller ett par medelhöga fundament (ca 1 meter) vilka ligger nära gropar/våtmark och lutar kraftigt. Risken här är att fundament gruppen ligger nära motionsstigen och vissa fundament är fallfärdiga. De är inte särskilt höga men ligger intill vattenpölar och gropar vilket kan vara farligt i kombination. Riskområden för fysiska risker och förorening redovisas i plan i bilaga Slutsatser Utförd undersökningen visar att det finns förorening på norra sidan av området Lövudden och mycket fysiska risker från byggnadsrester i söder. Eftersom markanvändningen ligger någonstans mellan känslig och mindre känslig markanvändning bör platsspecifika riktvärden tas fram. Behov av sanering kan därefter utvärderas. Fysiska risker förekommer till största delen på södra sidan av området Lövudden och ligger övervägande inom tätbevuxen skogsmark. De områden som ligger närmast motionsstigen kan enklast åtgärdas genom bortplockning/avkapning av farliga metalldelar. Byggrester som medför rasrisk som Taket och högre fundament bör rivas och plockas bort och dikena/timmerrännorna bör rivas/täckas. Rivning/täckning av byggrester kan innebära skogsröjning. Skogsröjning kan också minska risken för skador eftersom det i nuläget ligger mycket metallskrot på marken som kan vara svårt att se bland träd o sly. De fundamentgrupper som inte medför någon risk kan lämnas kvar som fornminne. De grupper som ligger närmast stigen som Fundament grupp 1 och 5 visar tydligt att det fanns tidigare en verksamhet i området och medför ingen fysisk risk för människor. o:\mark\2012\ \3_teknik\m\inmätning \pm o bilagor\pm - lövudden.doc PM Kompletterande riskkartering Lövudden Lövudden Unr av 12

9 FÖRKLARINGAR Fundament Armeringsjärn "Större" Soptipp Cu, Zn Provyta 3 Rasrisk Tunna med sexvärt krom As, Ba, Cr, Zn, Cr 6+ Provyta 1 Cr, Zn Provyta 2 Riskområde "Grupp med ett 30-tal lägre betongfundament" Cu, Zn Halter metaller över MKM Fundamentgrupp 1 DFU 27DFU 28 DFU 25DFU 26 DFU 21 DFU 22 DFU 24 DFU 23 Fundamentgrupp 3 Fundamentgrupp 2 "Taket" 1:95 Fundamentgrupp 4 Fundamentgrupp 6 Fundamentgrupp 7 Ramböll Sverige AB "Diket" Fundamentgrupp 5 metallskrot utspridda lägre fundament Grop med tegel Grop Fundamentgrupp 8 utspridda lägre fundament betong trä, betong, metall tegel grillplats låg vägg Fundamentgrupp 9 F2 Fundamentgrupp 10 F1 staplad fundament Start

10 FÖRKLARINGAR Fundament Fundamentgrupp 4 "Taket" Armeringsjärn Rasrisk Riskområde Cu, Zn Halter metaller över MKM Fundamentgrupp 6 Fundamentgrupp 7 "Diket" Fundamentgrupp 5 utspridda lägre fundament metallskrot Fundamentgrupp 8 Grop med tegel Grop utspridda lägre fundament betong trä, betong, metall Ramböll Sverige AB tegel låg vägg grillplats Fundamentgrupp 9 Fundamentgrupp 10 F2 F1 staplad fundament Start

11 FÖRKLARINGAR Fundamentgrupp 1 DFU 27DFU 28 DFU 25DFU 26 DFU 21 DFU 22 DFU 24 DFU 23 Fundamentgrupp 3 Fundament Armeringsjärn Rasrisk Riskområde Cu, Zn Halter metaller över MKM Fundamentgrupp 2 Ramböll Sverige AB Fundamentgrupp 4 "Taket"

12 FÖRKLARINGAR Fundament Armeringsjärn Rasrisk Riskområde Cu, Zn Halter metaller över MKM "Större" Soptipp Cu, Zn Provyta 3 Tunna med sexvärt krom As, Ba, Cr, Zn, Cr6+ Provyta 1 Cr, Zn Provyta 2 "Grupp med ett 30-tal lägre betongfundament" Ramböll Sverige AB Fundamentgrupp 1 DFU 27DFU 28 DFU 25DFU 26 DFU 21 DFU 22 DFU 24 DFU 23 Fundamentgrupp 3

13 FÖRKLARINGAR "Deponi" med rivningsavfall o.dyl Fundament Armeringsjärn Rasrisk Cu, Zn Riskområde Halter metaller över MKM Ramböll Sverige AB "Större" Soptipp Cu, Zn Provyta 3 Tunna med sexvärt krom As, Ba, Cr, Zn, Cr6+ Provyta 1 Cr, Zn Provyta 2

14 Rapport Sida 1 (3) L VQUSG7GSTY Ramböll Sverige AB Projekt , Martin Eriksson Registrerad Box 454 Utfärdad Sundsvall Sweden Analys: MS1-JM Er beteckning Kromtunna Labnummer U Parameter Resultat Mätosäkerhet (±) Enhet Metod Utf Sign TS % % 1 V KAOS As mg/kg TS 2 H SVS Ba mg/kg TS 2 H SVS Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H SVS Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 H SVS Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS V mg/kg TS 2 H SVS Zn mg/kg TS 2 H SVS Cr 6+* 3.84 mg/kg TS 3 S ENMU Provtagare: Kristina Tajani Er beteckning Provyta Labnummer U Parameter Resultat Mätosäkerhet (±) Enhet Metod Utf Sign TS % % 1 V KAOS As mg/kg TS 2 H ENMU Ba mg/kg TS 2 H ENMU Cd mg/kg TS 2 H ENMU Co mg/kg TS 2 H ENMU Cr mg/kg TS 2 H ENMU Cu mg/kg TS 2 H ENMU Hg mg/kg TS 2 H ENMU Ni mg/kg TS 2 H ENMU Pb mg/kg TS 2 H ENMU V mg/kg TS 2 H ENMU Zn mg/kg TS 2 H ENMU ALS Scandinavia AB Aurorum Luleå Sweden Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

15 Rapport Sida 2 (3) L VQUSG7GSTY Er beteckning Provyta Labnummer U Parameter Resultat Mätosäkerhet (±) Enhet Metod Utf Sign TS % % 1 V KAOS As mg/kg TS 2 H SVS Ba mg/kg TS 2 H SVS Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H SVS Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 H SVS Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS V mg/kg TS 2 H SVS Zn mg/kg TS 2 H SVS ALS Scandinavia AB Aurorum Luleå Sweden Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

16 Rapport Sida 3 (3) L VQUSG7GSTY Metod 1 Analys enligt TS enligt SS Provet har torkats vid 105 C enligt svensk standard SS Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. Upplösning har skett i mikrovågsugn med 5 ml konc. HNO ml H 2O 2. Analysprovet har siktats genom en 2 mm siktduk. Analys har skett enligt EPA metoder (modifierade) (ICP-AES ) och (ICP-MS). 3 Analys enligt Selektiv alkalisk lakning. ENMU KAOS SVS Godkännare Enrico Muth Karin Österberg Svetlana Senioukh H S V Utf 1 ICP-SFMS ICP-SFMS Våtkemi * efter parameternamn indikerar icke ackrediterad analys. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Aurorum Luleå Sweden Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
