1 Miljöteknisk markundersökning Gillet 6, Sala kommun GRAP Jenny Korinth Geosigma AB

2 Uppdragsnummer Grap nr Datum Antal sidor Antal bilagor Uppdragsledare Beställares referens Beställares ref nr Jenny Korinth Beställare Sala kommun Rubrik Miljöteknisk markundersökning Underrubrik Gillet 6, Sala kommun Författad av Jasmina Trokic Datum Jenny Korinth Granskad av Datum Mauricio Vargas GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Box 894, Uppsala S:t Persgatan 6, Uppsala Tel: Teknik & Innovation Seminariegatan Uppsala Tel: Göteborg St. Badhusg Göteborg Tel: Stockholm S:t Eriksgatan Stockholm Tel: Sidan 2 (11)

3 Sammanfattning Geosigma har på uppdrag av Sala kommun genomfört en miljöteknisk markundersökning i samband med planerade detaljplaneförändringar på fastigheten Gillet 6 i centrala Sala. Området är relativt flackt och består av bebyggd mark. Enligt länsstyrelsens ebh-stöd har ingen förorenande verksamhet förekommit inom fastigheten, men en grafisk industri har bedrivits direkt norr om Gillet 6. Syftet med den miljötekniska markundersökningen har varit att undersöka om det finns metallföroreningar i området som kan utgöra risker för människors hälsa och miljön enligt Salas strategi för bedömning av metallföroreningar inom Sala tätort. Den 1 oktober 2018 genomfördes jordprovtagning i markytans översta halvmeter med hjälp av handhållen provtagningsutrustning (spadborr och spade). Totalt uttogs 5 stickprov, som homogeniserades till ett samlingsprov i fält innan det analyserades på laboratorium med avseende på metaller. Genomförda undersökningar visar att det inom Gillet 6 finns halter av bland annat arsenik, bly, kvicksilver och zink som överskrider Salas platsspecifika riktvärden. Sidan 3 (11)

4 Innehåll Sammanfattning 3 1 Bakgrund Inledning och syfte Generell områdesbeskrivning Geologi 7 2 Genomförande Jordprovtagning Laboratorieanalyser Riktvärden 9 3 Resultat Fältobservationer Analysresultat - Jord 10 4 Slutsats och rekommendationer 11 5 Referenser 11 Bilaga 1 Fältprotokoll jordprovtagning Bilaga 2 Analysrapporter Sidan 4 (11)

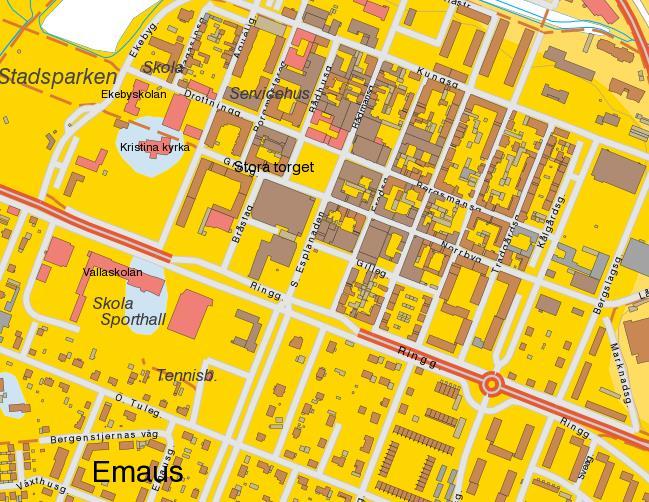

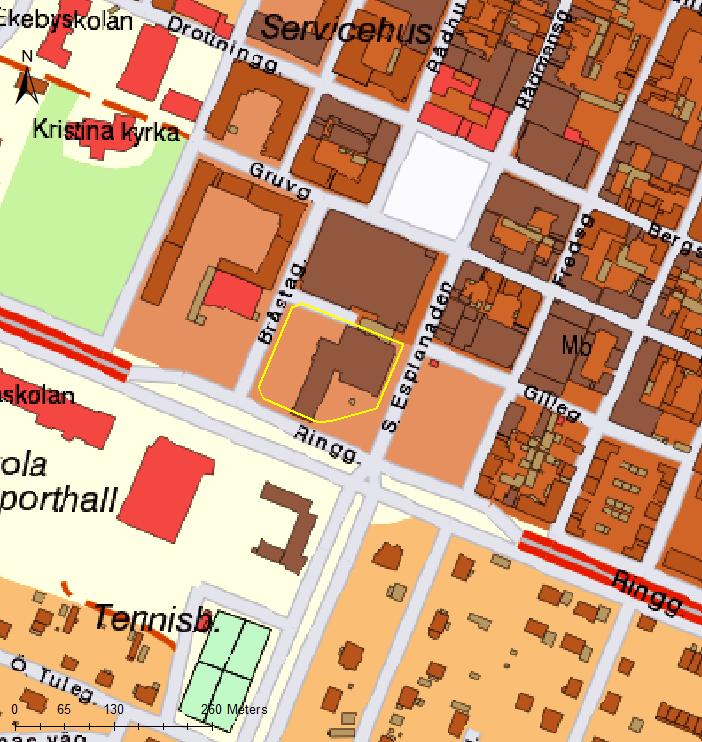

5 1 Bakgrund 1.1 Inledning och syfte Geosigma har på uppdrag av Sala kommun genomfört en miljöteknisk markundersökning inför framtida exploateringen av fastigheten Gillet 6 i Sala kommun. En översikt av utredningsområdet redovisas i Figur 1-1. Figur 1-1. Översiktskarta över utredningsområdet och dess ungefärliga läge. Utredningsområdet är markerat gul linje. Syftet med den miljötekniska markundersökningen var att undersöka om det finns föroreningar i området som kan utgöra risker för människors hälsa och miljön. Undersökningen omfattade provtagning av jord inom det aktuella utredningsområdet. Sidan 5 (11)

6 1.2 Generell områdesbeskrivning Området är relativt flackt och beläget i centrala Sala. På fastigheten har tidigare hotellverksamhet bedrivits, se Figur 1-2. Enligt länsstyrelsens ebh-stöd har ingen förorenande verksamhet förekommit inom fastigheten, men en grafisk industri har bedrivits direkt norr om Gillet 6. I söder angränsar området till Ringgatan, i öster Södra Esplanaden och i väst till Bråstagatan. Figur 1-2. Flygfoto med utredningsområdet och dess ungefärliga läge markerat med gult. Sidan 6 (11)

7 1.3 Geologi Det har inte utförts någon geoteknisk undersökning inom området, men enligt SGU:s karttjänster är jorddjupet mellan m inom området. Utifrån SGU:s jordartskarta utgörs jordarterna i undersökningsområdet främst av glacial lera. I närområdet återfinns ställvis sandig morän, se Figur 1-3. Figur 1-3. Jordartskarta, där utredningsområdet ungefärliga läge markerats med blå cirkel. Områden som har markerats med mörkgul representerar glacial lera medan ljusblått representerar sandig morän. 2 Genomförande Utifrån historiska verksamheter samt Sala kommuns strategi för bedömning av metallföroreningar i mark vid exploatering inom Sala tätort (Sala kommun och Hifab, 2011) upprättades en provtagningsplan. Då delar av fastigheten är asfalterad och det finns en byggnad inom den valdes 5 punkter ut i gräsytor kring byggnaden för uttag av stickprov, detta för att ge ett samlingsprov som representerade hela ytan, se Figur 2-1. Provtagning genomfördes i enlighet med Sala kommuns strategi för bedömning av metallföroreningar i mark vid exploatering inom Sala tätort. Enligt strategin ska fem stickprov uttas från en yta motsvarande ca m 2 (fastigheten är m 2 enligt Eniro). Prov ska tas från markens översta halvmeter och blandas till ett samlingsprov för respektive yta. Sidan 7 (11)

8 Figur 2-1. Redovisning av provpunkternas placering. 2.1 Jordprovtagning Jordprovtagning utfördes med handhållen utrustning (spadborr samt spade) den 1 oktober Totalt uttogs stickprov i fem provtagningspunkter, läget på dessa redovisas i Figur 2-1. Provtagningen utfördes ned till ett djup om ca 0,5 m under markytan och prov uttogs som ett samlingsprov för hela djupprofilen i respektive stickprov (0-0,5 m). Proverna från respektive provpunkt lades i diffusionstäta påsar. Samtliga stickprov homogeniserades till ett samlingsprov i fält. Jordlagerföljd och okulära observationer dokumenterades i ett fältprotokoll, se bilaga 1. Sidan 8 (11)

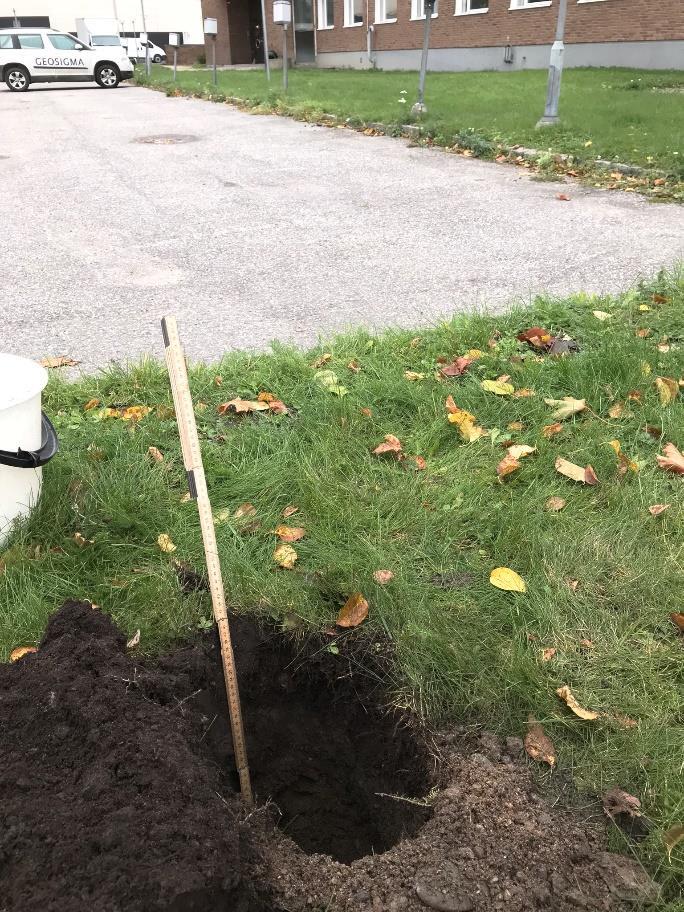

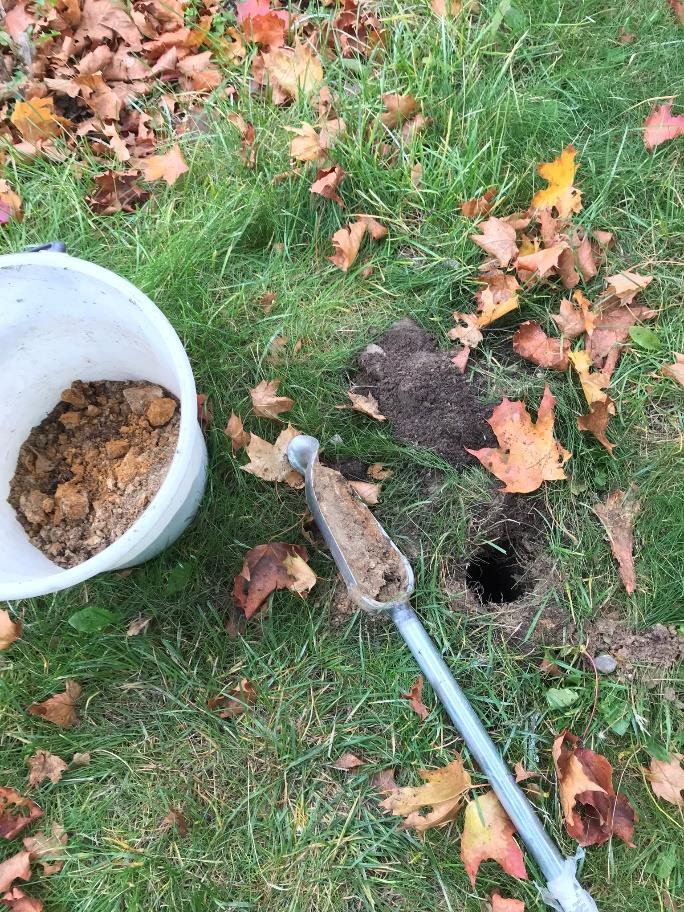

9 Figur 2-2. Bilden till vänster visar provgropen i provpunkt 3 och bilden till höger visar ett jordprov uttaget i provpunkt Laboratorieanalyser Efter provtagningen skickades de uttagna proverna till ackrediterat laboratorium (ALS Scandinavia) för analys med avseende på metaller Riktvärden Resultaten från laboratorieanalyserna jämfördes med platsspecifika riktvärdena för byggnation av bostäder enligt Sala kommuns strategi för bedömning av metallföroreningar. Dessa riktvärden utgör en nivå som bedömts vara ofarlig för människors hälsa och miljö. Resultaten har även jämförts mot Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (Naturvårdsverket, 2009) i de fall där riktvärden enligt Sala kommuns strategi saknas. KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. Marken ska kunna användas för bostäder, skolor och liknande. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. Ytvatten skyddas, liksom grundvatten på ett avstånd av ca 200 meter från området. Sidan 9 (11)

10 3 Resultat 3.1 Fältobservationer Utifrån fältobservationer konstaterades att delar av den ytliga jorden inom området utgjordes av fyllnadsmaterial. Det uppstod därför vissa svårigheter att utta prov, då grus och större stenar i moränen gjorde det svårt att använda spadborren. I vissa punkter (1 och 3) användes därför en spade för att utta provet. Fältprotokoll från utförd provtagning redovisas i bilaga Analysresultat - Jord En sammanställning av analysresultaten från genomförd undersökning redovisas i Tabell 3-1, tillsammans med Naturvårdsverkets generella riktvärden för KM och MKM samt Sala kommuns platsspecifika riktvärden (Hifab, 2011). Analysprotokollet redovisas i bilaga 2. I de fall där platsspecifika riktvärden finns enligt Sala kommuns strategi är dessa styrande. För de ämnen där platsspecifika riktvärden saknas har Naturvårdsverkets generella riktvärden för känslig markanvändning tillämpats. Tabell 3-1. Sammanställning av analysresultaten för samtliga samlingsprov (mg/kg TS) Ämne Hälsa Miljö KM MKM Samlingsprov Arsenik Barium Kadmium Kobolt Krom Koppar Kvicksilver Nickel Bly Vanadin Zink Silver 33.9 Molybden Antimon Tenn 3.82 Torrsubstans (%) 87 Gulmarkerade celler representerar värden som överskrider Naturvårdsverkets generella riktvärden för känslig markanvändning. Celler med orange fyllning representerar värden som överskrider Naturvårdsverkets generella riktvärden för mindre känslig markanvändning. Celler som markerats med grå snedstreck visar värden som överskrider Sala kommuns platsspecifika riktvärden. Sidan 10 (11)

11 Resultaten från undersökningen visar att halterna arsenik, kvicksilver, bly och zink överskrider Salas platsspecifika riktvärden med avseende på mark som ska bebyggas med bostäder. Halterna kvicksilver, bly och zink överstiger även riktvärdet för MKM med upp till 6 gånger. 4 Slutsats och rekommendationer Den miljötekniska markundersökningen har utförts i syfte att undersöka om det finns föroreningar i området som kan utgöra risker för människors hälsa och miljön enligt Salas strategi för bedömning av metallföroreningar inom Sala tätort. Trots att inga uppgifter om tidigare förorenade verksamheter framkommit har förhöjda halter metaller uppmätts inom området. Källan till dessa bedöms vara atmosfärisk deposition från gruvverksamheten i Sala, då inga andra kända verksamheter bedrivits inom området. I samlingsprovet har halter överskridande riktvärdena för bostadsändamål enligt Sala kommuns strategi samt riktvärdet för MKM uppmätts. Halterna innebär att det kan finnas risker för människors hälsa och miljön. Enligt 10 kap miljöbalken är den som äger eller brukar en fastighet skyldig att underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller för miljön. Sala kommun (Samhällsbyggnadskontoret) förutsätts därför underrätta berörd tillsynsmyndighet och eventuell exploatör om resultaten från denna undersökning. 5 Referenser Eniro, Historiska flygfoton från Naturvårdsverket, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket, SNV rapport Sala kommun och Hifab, Strategi för bedömning av metallföroreningar i mark vid exploatering inom Sala tätort. SGU, Sveriges geologiska undersöknings kartvisare för jordarter 1: : och jorddjup. Sidan 11 (11)

12 Miljöteknisk markundersökning Gillet 6, Sala kommun GRAP Bilaga 1 Fältprotokoll

13 1(1) FÄLTANALYSPROTOKOLL - JORD Datum: Projekt: Gillet 6 Proj.nr. Plats: Gillet 6, Sala Kund: Sala kommun Datum: Provmärkning Djup (m) Jordart PID Noteringar (F) Mu nej Sa nej Inslag av tegel. Stopp mot block/berg, trots försök på fyra olika punkter silemu nej Sa nej Lerinnehåll ökar nedåt i profilen. Stopp mot berg/block samu nej Prov uttogs med spade. Mycket grus stgrsa nej grsa nej lemu nej stsa nej Sa nej Lager med sten ca 0.15 m. Orangefärgad sand i botten (F) lemu nej grsa nej Sa nej Inslag av tegel. Mindre gruslager än i punkt 4.

14 Miljöteknisk markundersökning Gillet 6, Sala kommun GRAP Bilaga 2 Analysprotokoll

15 Rapport Sida 1 (3) L NQOGOHRL8 Ankomstdatum Geosigma AB Utfärdad Jenny Korinth S:t Persgatan Uppsala Sweden Projekt Saknas Analys: M-KM1-J Er beteckning Gillet 6 Provtagare Jenny Korinth Provtagningsdatum Labnummer U Parameter Resultat Mätosäkerhet (±) Enhet Metod Utf Sign TS % 1 V TV As mg/kg TS 2 H SVS Ba mg/kg TS 2 H SVS Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H SVS Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 H SVS Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H ENMU V mg/kg TS 2 H SVS Zn mg/kg TS 2 H SVS Ag mg/kg TS 3 H ENMU Mo mg/kg TS 3 H ENMU Sb mg/kg TS 3 H ENMU Sn mg/kg TS 3 H ENMU ALS Scandinavia AB Aurorum Luleå Sweden Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

16 Rapport Sida 2 (3) L NQOGOHRL8 Metod 1 Analys enligt SS Torrsubstansbestämning. 2 Provet har torkats vid 105 C enligt svensk standard SS Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. Upplösning har skett i mikrovågsugn med 5 ml konc. HNO ml H 2O 2. Ett delprov har uppslutits i aqua regia för analys av Ag, Mo, Sb och Sn. Analysprovet har siktats genom en 2 mm siktduk. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Analys med ICP-AES har skett enligt SS EN ISO (mod) samt EPA-metod (mod). Notera att rapporteringsgränser kan påverkas om det t.ex. finns behov av extra spädning pga provmatrisen men även om provmängden är begränsad. 3 Upplösning har skett med Aqua Regia. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Analys med ICP-AES har skett enligt SS EN ISO (mod) samt EPA-metod (mod). Notera att rapporteringsgränser kan påverkas om det t.ex. finns behov av extra spädning pga provmatrisen men även om provmängden är begränsad. ENMU SVS TV Godkännare Enrico Muth Svetlana Senioukh Tiina Vikeväinen H V Utf 1 ICP-SFMS Våtkemi * efter parameternamn indikerar icke ackrediterad analys. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Aurorum Luleå Sweden Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

17 Rapport Sida 3 (3) L NQOGOHRL8 Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Aurorum Luleå Sweden Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
