1 Bentley User Group Leif Malm

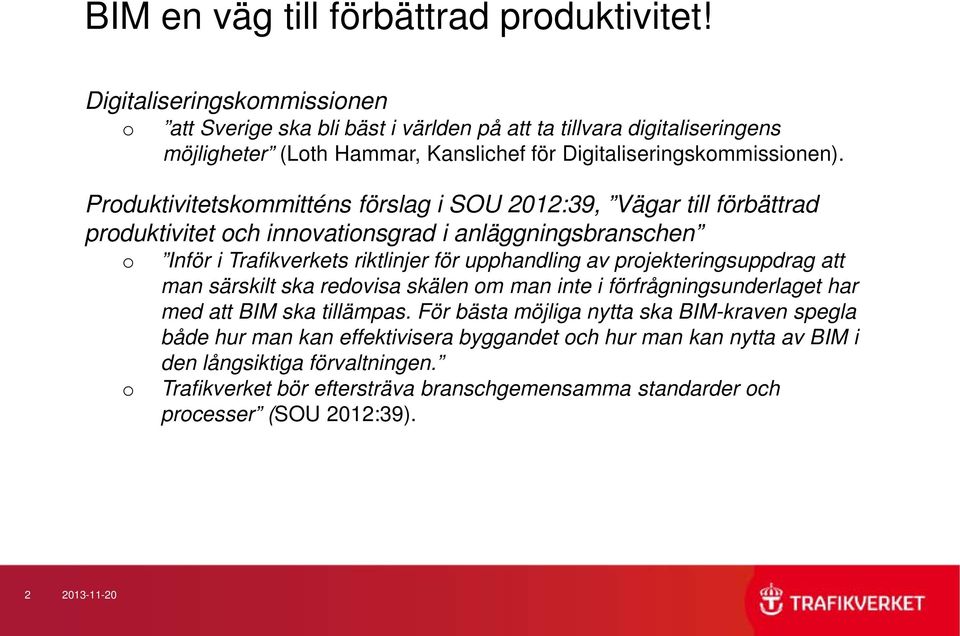

2 BIM en väg till förbättrad produktivitet! Digitaliseringskommissionen o att Sverige ska bli bäst i världen på att ta tillvara digitaliseringens möjligheter (Loth Hammar, Kanslichef för Digitaliseringskommissionen). Produktivitetskommitténs förslag i SOU 2012:39, Vägar till förbättrad produktivitet och innovationsgrad i anläggningsbranschen o o Inför i Trafikverkets riktlinjer för upphandling av projekteringsuppdrag att man särskilt ska redovisa skälen om man inte i förfrågningsunderlaget har med att BIM ska tillämpas. För bästa möjliga nytta ska BIM-kraven spegla både hur man kan effektivisera byggandet och hur man kan nytta av BIM i den långsiktiga förvaltningen. Trafikverket bör eftersträva branschgemensamma standarder och processer (SOU 2012:39)

3 Begreppet BIM? BIM, Building Information Model Informationsmodellen BIM, Building Information Management Organisation och processen att skapa och använda en eller flera bygginformationsmodeller i byggprocessen

4 Nyttoeffekter med BIM? Tillgång till rätt information genom hela anläggningens livscykel Bättre samordning och färre fel i projektering, produktion och förvaltning Minskad tidsåtgång och minskade kostnader Ökad produktivitet Analysera och iterera optimerad utformning Ökad kvalitet i process och produkt

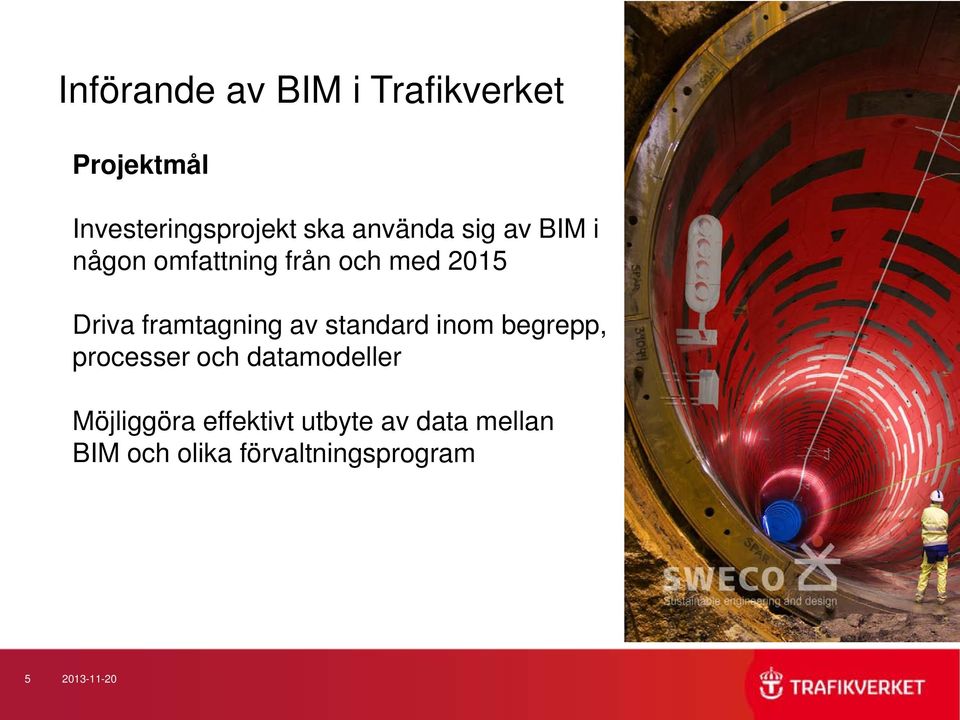

5 Införande av BIM i Trafikverket Projektmål Investeringsprojekt ska använda sig av BIM i någon omfattning från och med 2015 Driva framtagning av standard inom begrepp, processer och datamodeller Möjliggöra effektivt utbyte av data mellan BIM och olika förvaltningsprogram

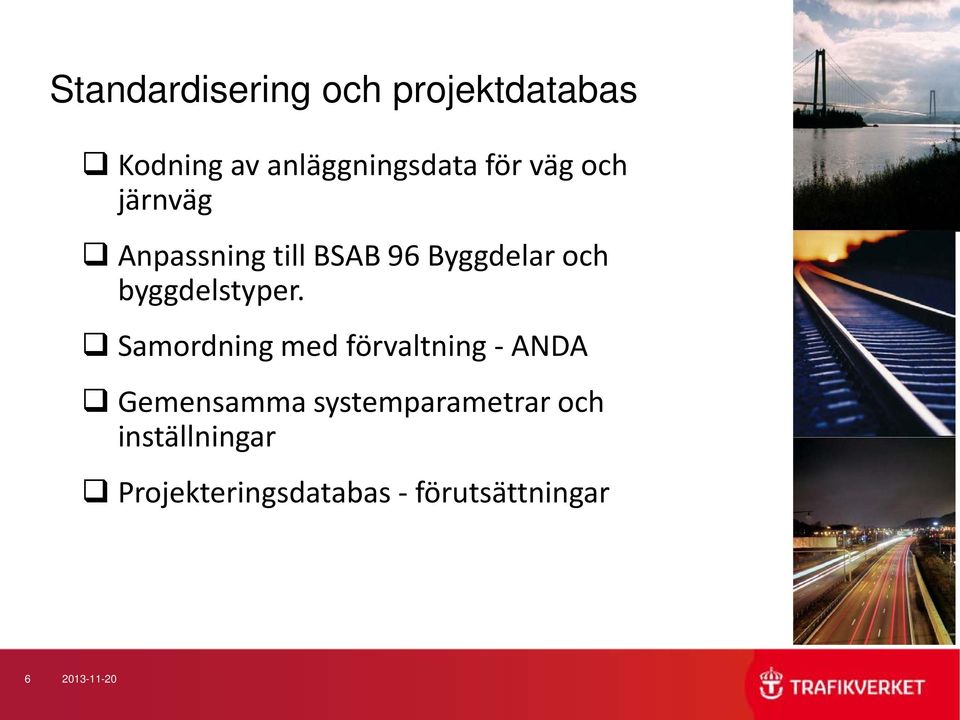

6 Standardisering och projektdatabas Kodning av anläggningsdata för väg och järnväg Anpassning till BSAB 96 Byggdelar och byggdelstyper. Samordning med förvaltning - ANDA Gemensamma systemparametrar och inställningar Projekteringsdatabas - förutsättningar

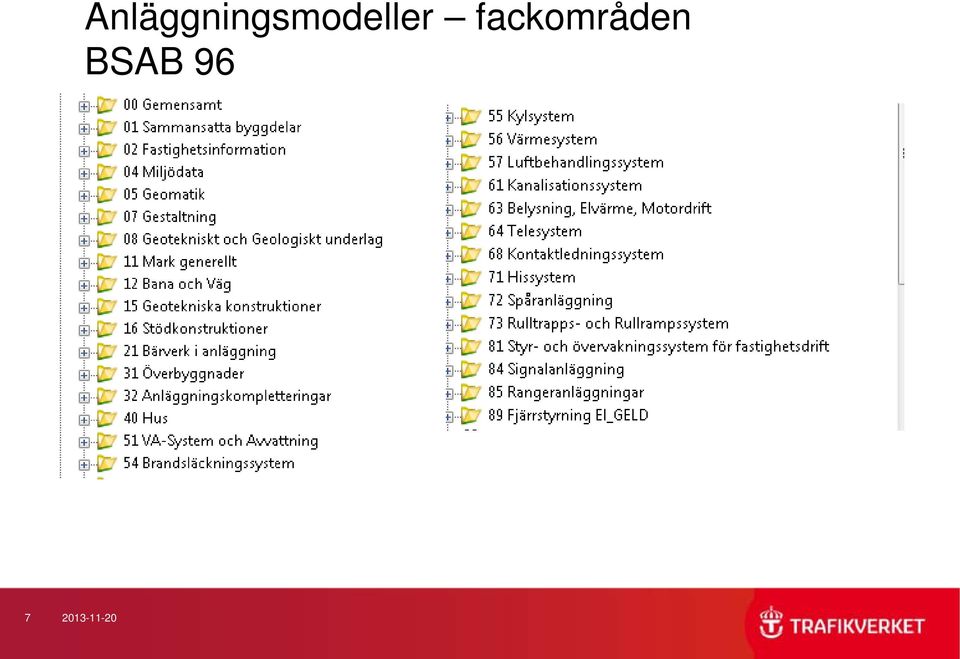

7 Anläggningsmodeller fackområden BSAB 96

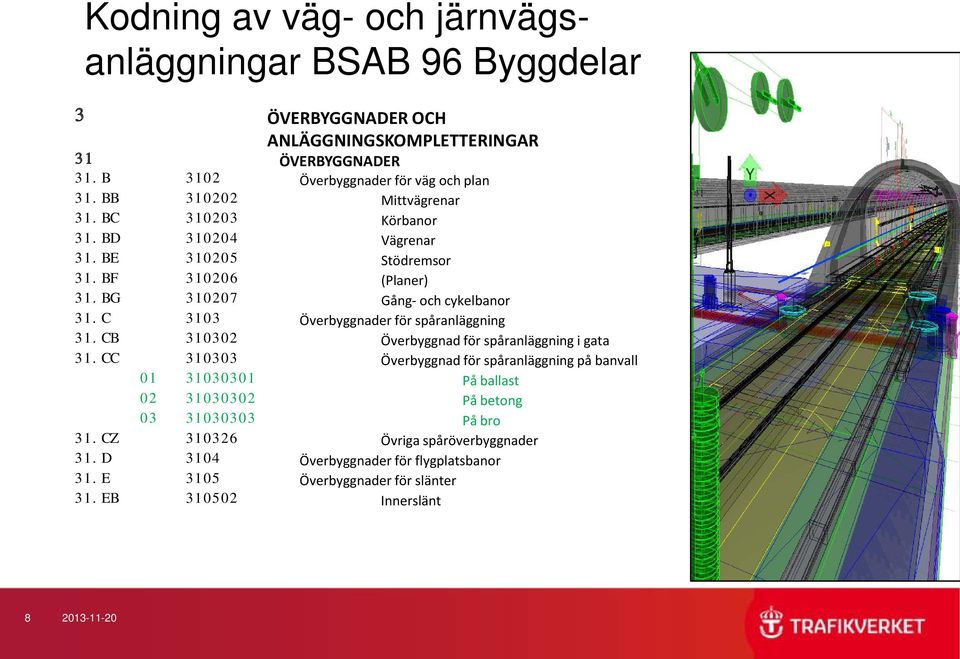

8 Kodning av väg- och järnvägsanläggningar BSAB 96 Byggdelar 3 ÖVERBYGGNADER OCH ANLÄGGNINGSKOMPLETTERINGAR 31 ÖVERBYGGNADER 31.B 3102 Överbyggnader för väg och plan 31.BB Mittvägrenar 31.BC Körbanor 31.BD Vägrenar 31.BE Stödremsor 31.BF (Planer) 31.BG Gång- och cykelbanor 31.C 3103 Överbyggnader för spåranläggning 31.CB Överbyggnad för spåranläggning i gata 31.CC Överbyggnad för spåranläggning på banvall På ballast På betong På bro 31.CZ Övriga spåröverbyggnader 31.D 3104 Överbyggnader för flygplatsbanor 31.E 3105 Överbyggnader för slänter 31.EB Innerslänt

9 Element kodning - BSAB 96 Byggdelar

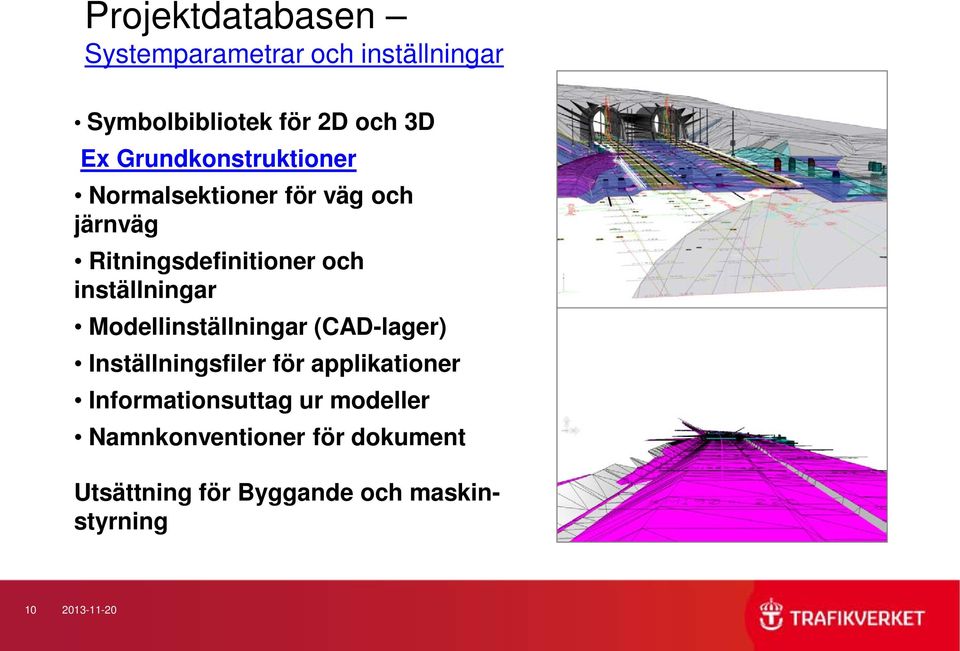

10 Projektdatabasen Systemparametrar och inställningar Symbolbibliotek för 2D och 3D Ex Grundkonstruktioner Normalsektioner för väg och järnväg Ritningsdefinitioner och inställningar Modellinställningar (CAD-lager) Inställningsfiler för applikationer Informationsuttag ur modeller Namnkonventioner för dokument Utsättning för Byggande och maskinstyrning

11 Kravbild på ProjectWise Projektdatabas för Investeringsprojekt

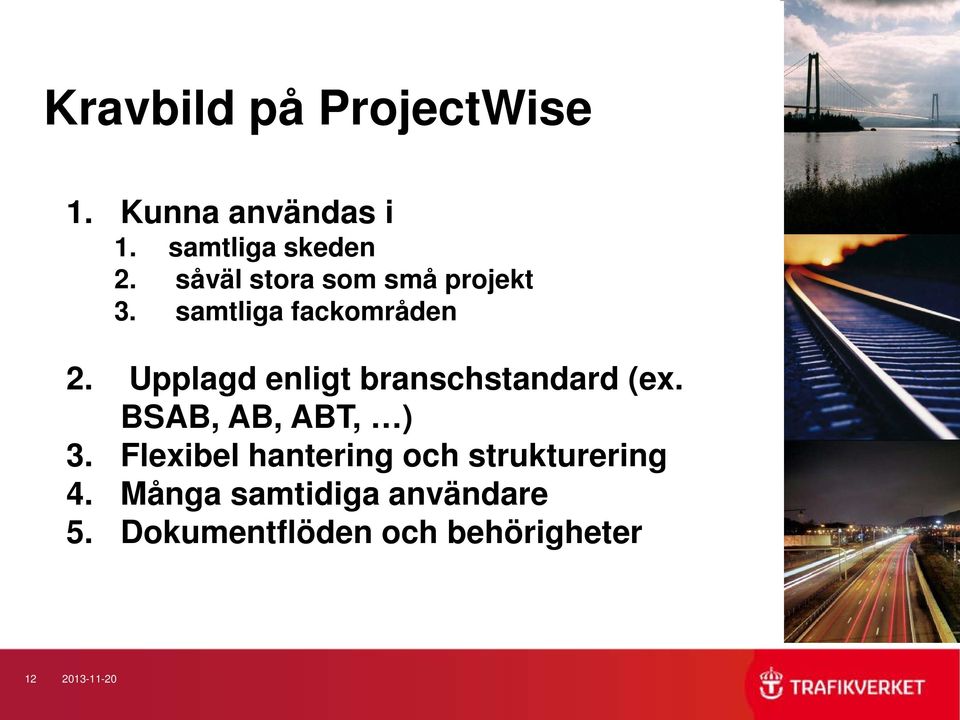

12 Kravbild på ProjectWise 1. Kunna användas i 1. samtliga skeden 2. såväl stora som små projekt 3. samtliga fackområden 2. Upplagd enligt branschstandard (ex. BSAB, AB, ABT, ) 3. Flexibel hantering och strukturering 4. Många samtidiga användare 5. Dokumentflöden och behörigheter

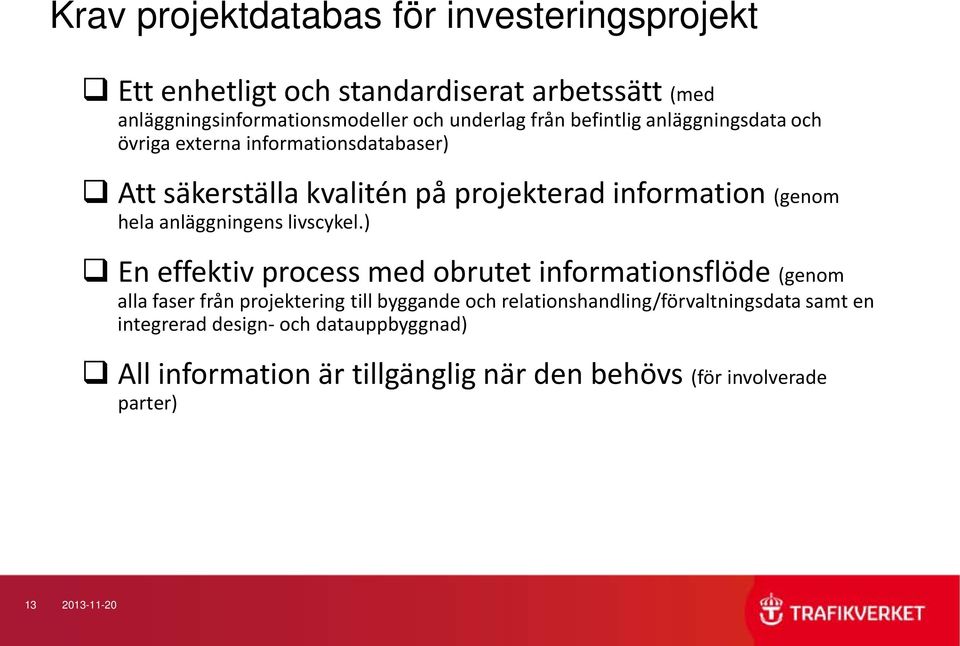

13 Krav projektdatabas för investeringsprojekt Ett enhetligt och standardiserat arbetssätt (med anläggningsinformationsmodeller och underlag från befintlig anläggningsdata och övriga externa informationsdatabaser) Att säkerställa kvalitén på projekterad information (genom hela anläggningens livscykel.) En effektiv process med obrutet informationsflöde (genom alla faser från projektering till byggande och relationshandling/förvaltningsdata samt en integrerad design- och datauppbyggnad) All information är tillgänglig när den behövs (för involverade parter)

14 Kravbild på projektdatabas för investeringsprojekt GIS - integration Integrated application TRV standarder Branschstandarder - BSAB - BH90 Projektdatabasen fackområdesmappar Flera projektörer olika teknikområden Standarder Kontroller Bentley ProjectWise

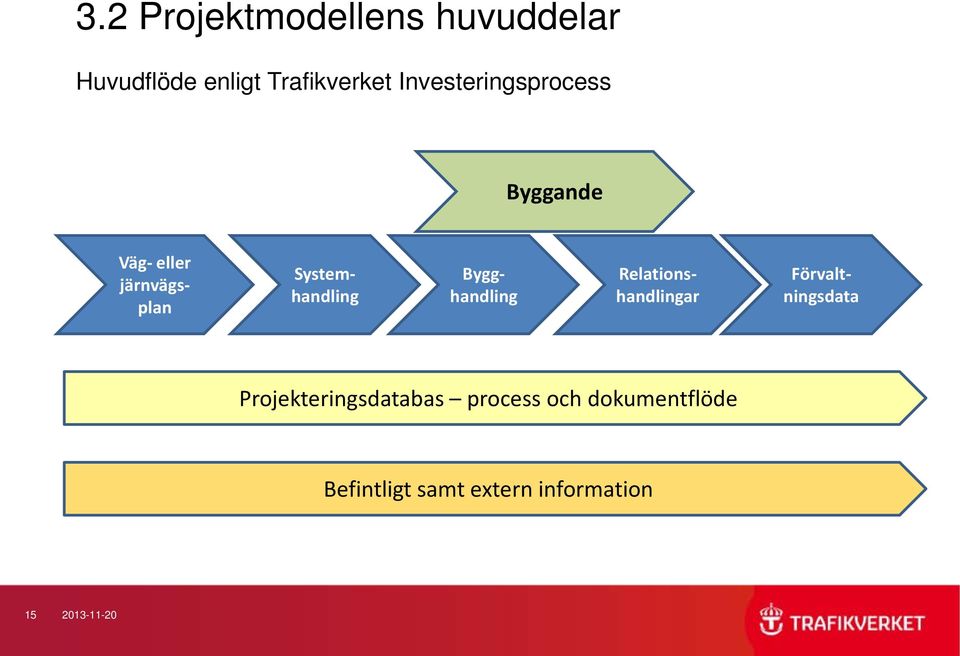

15 3.2 Projektmodellens huvuddelar Huvudflöde enligt Trafikverket Investeringsprocess Byggande Väg- eller järnvägsplan Systemhandling Bygghandling Relationshandlingar Förvaltningsdata Projekteringsdatabas process och dokumentflöde Befintligt samt extern information

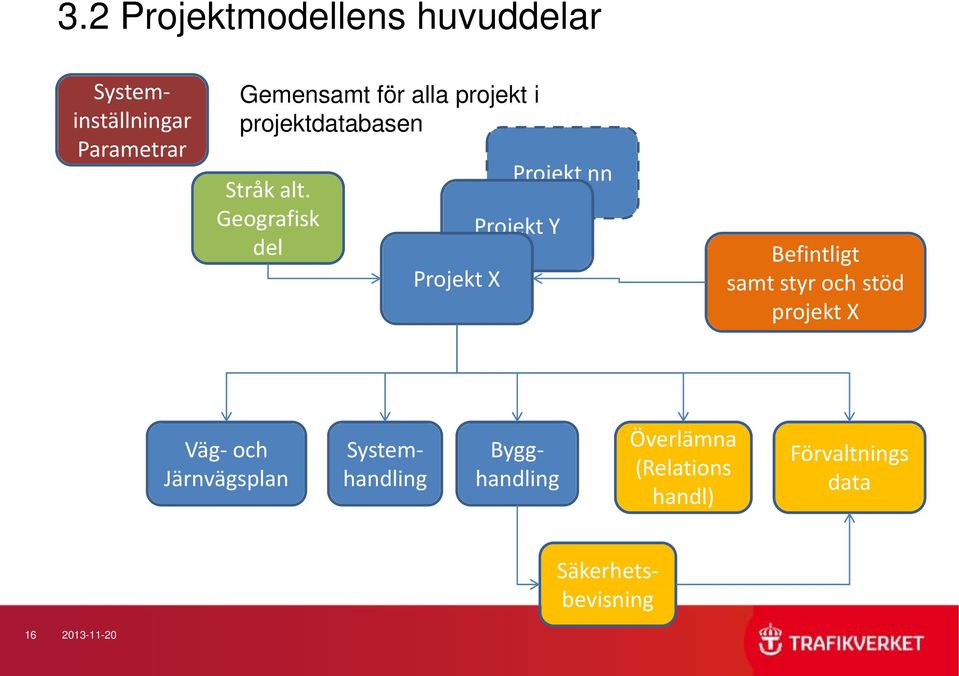

16 3.2 Projektmodellens huvuddelar Säkerhetsbevisning Systeminställningar Parametrar Gemensamt för alla projekt i projektdatabasen Stråk alt. Geografisk del Projekt X Projekt nn Projekt Y Befintligt samt styr och stöd projekt X Väg- och Järnvägsplan Systemhandling Bygghandling Överlämna (Relations handl) Förvaltnings data

17 40 Överlämna 3.6 Överlämna Entreprenad Nr (UE) Entreprenad Nr (TE) Kontrolldok Kvalitet Miljö Arbetsmiljö Mängdreglering MSS Mätdata BIS- Underlag Slutdokumentation KMA DoU-instruktioner Slutdokumentation KMA DoU-instruktioner Underlag för RH Övrig projektdokumentation Relationshandling alt. Projektdatabas

18 Projektdatabasen arbetsflöde stort flöde modellfiler, ritningar och textdokument Internt projektör Samordning projektörer Godkänd Internt Mottagningskontroll och publicering (Trafikverket) Bearbetning Intern granskning Godkänd internt Delad Oberoende Granskn. Egen kontroll För mottagnings kontroll Motagningskontrollerad Publicerad Upphävt S1 S2 S3 S4 S5 S6 S7 8 9 S8 S9 Bearbetningsläge = projektörens egna yta Automatgenerering av pdf Transmittal service handlingar Delad 4 Delad = Trafikverket och andra konsultuppdrag och kan se filerna

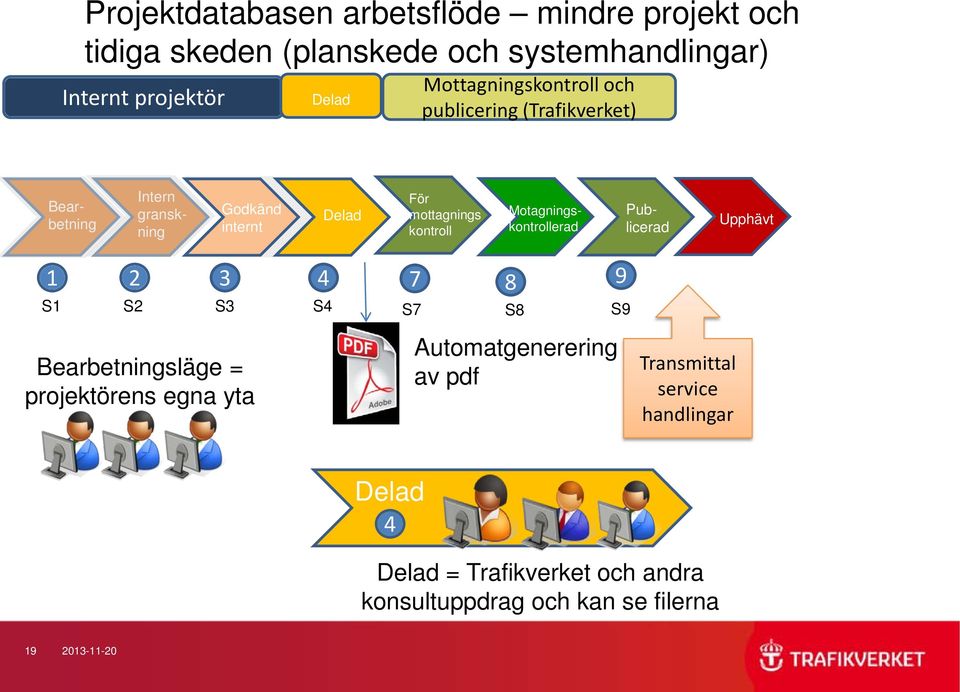

19 Projektdatabasen arbetsflöde mindre projekt Godkänd och Internt tidiga skeden (planskede och systemhandlingar) Internt projektör Delad Mottagningskontroll och publicering (Trafikverket) Bearbetning Intern granskning Godkänd internt Delad För mottagnings kontroll Motagningskontrollerad Publicerad Upphävt S1 S2 S3 S4 S7 Bearbetningsläge = projektörens egna yta 8 9 S8 Automatgenerering av pdf S9 Transmittal service handlingar Delad 4 Delad = Trafikverket och andra konsultuppdrag och kan se filerna

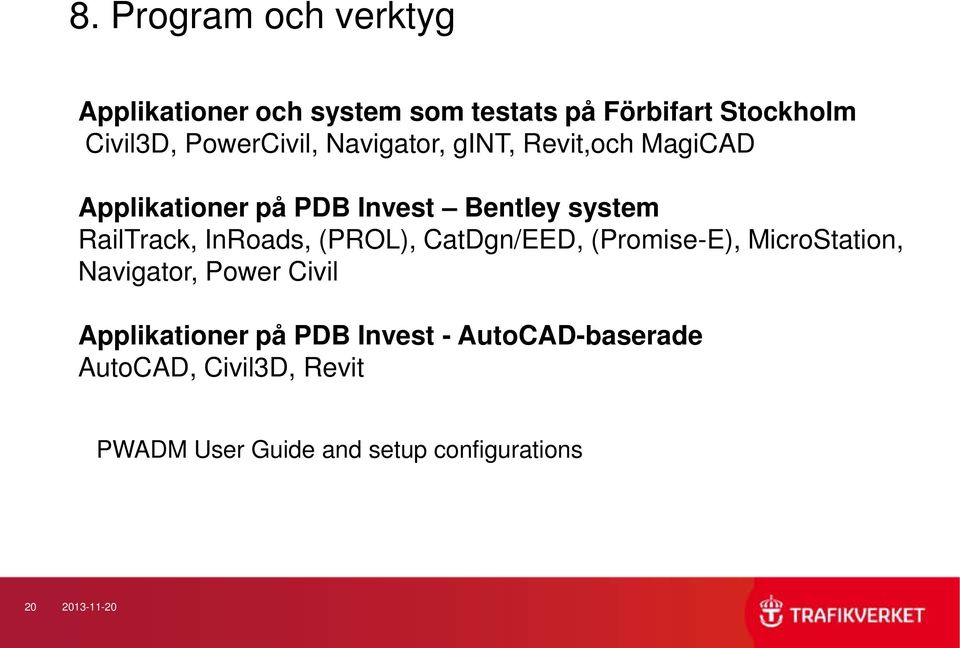

20 8. Program och verktyg Applikationer och system som testats på Förbifart Stockholm Civil3D, PowerCivil, Navigator, gint, Revit,och MagiCAD Applikationer på PDB Invest Bentley system RailTrack, InRoads, (PROL), CatDgn/EED, (Promise-E), MicroStation, Navigator, Power Civil Applikationer på PDB Invest - AutoCAD-baserade AutoCAD, Civil3D, Revit PWADM User Guide and setup configurations

21 Förvaltningssystem Investering Förvaltningssystem järnväg Project Wise (IDA) för alla typer av dokument (ritningar, modellfiler, datafiler, textdokument,..) BaTMan Bridge and Tunnel Management system BIS Ban information system GAD Geografisk Anläggnings Databas

22 Relation mellan Investering och förvaltning ProjectWise Maintenance Document Database Using Enterprise Bridge (eb) Increased quality Decreased costs in later stages Increased tracebility A common way of handling drawings A unified national way of working Shorter lead times Existing As Built ProjectWise Project Database for Design and Building

23 Hantering av Anläggningsdata och förvaltning Trafikverket hemsida
