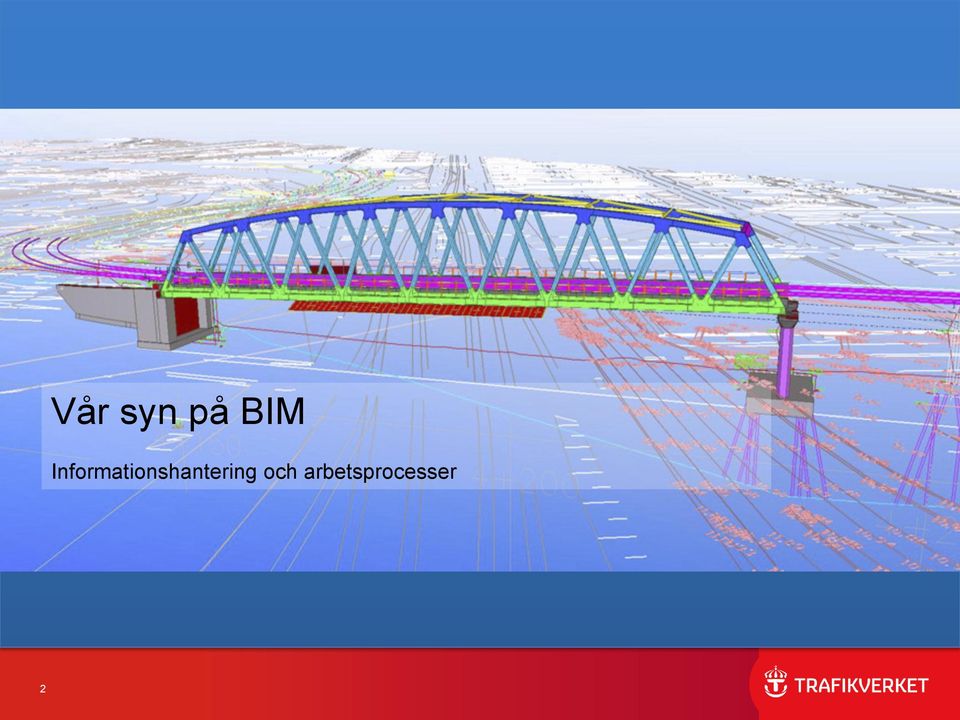

2 Vår syn på BIM Informationshantering och arbetsprocesser 2

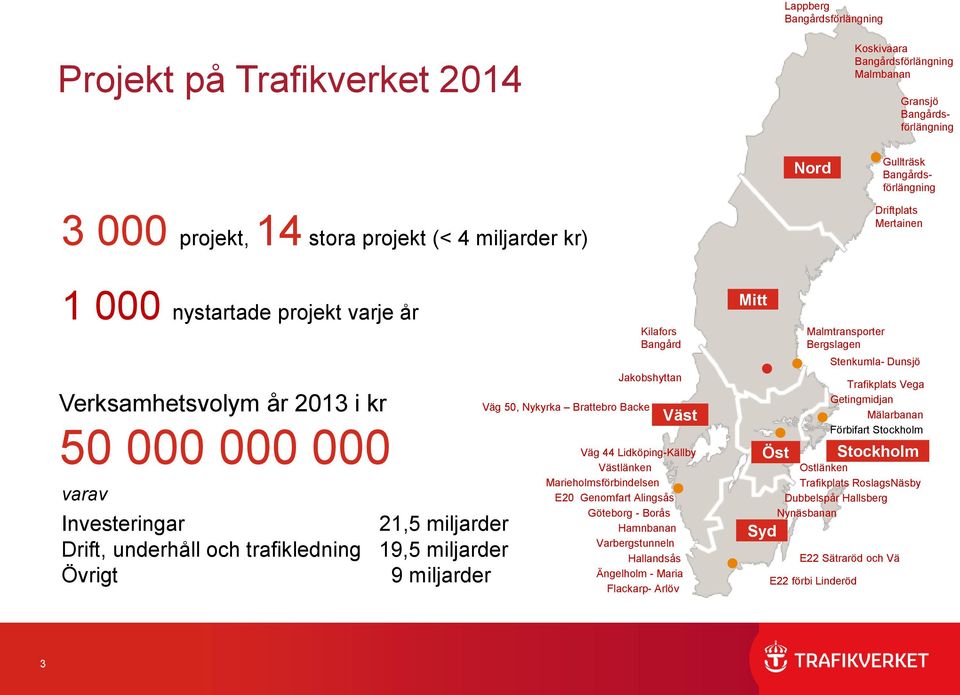

3 Lappberg Bangårdsförlängning Projekt på Trafikverket 2014 Koskivaara Bangårdsförlängning Malmbanan Gransjö Bangårdsförlängning Nord Gullträsk Bangårdsförlängning projekt, 14 stora projekt (< 4 miljarder kr) Driftplats Mertainen nystartade projekt varje år Verksamhetsvolym år 2013 i kr varav Investeringar 21,5 miljarder Drift, underhåll och trafikledning 19,5 miljarder Övrigt 9 miljarder Väg 50, Nykyrka Brattebro Backe Kilafors Bangård Jakobshyttan Väst Väg 44 Lidköping-Källby Västlänken Marieholmsförbindelsen E20 Genomfart Alingsås Göteborg - Borås Hamnbanan Varbergstunneln Hallandsås Ängelholm - Maria Flackarp- Arlöv Mitt Öst Syd Malmtransporter Bergslagen Stenkumla- Dunsjö Trafikplats Vega Getingmidjan Mälarbanan Förbifart Stockholm Stockholm Ostlänken Trafikplats RoslagsNäsby Dubbelspår Hallsberg Nynäsbanan E22 Sätraröd och Vä E22 förbi Linderöd 3

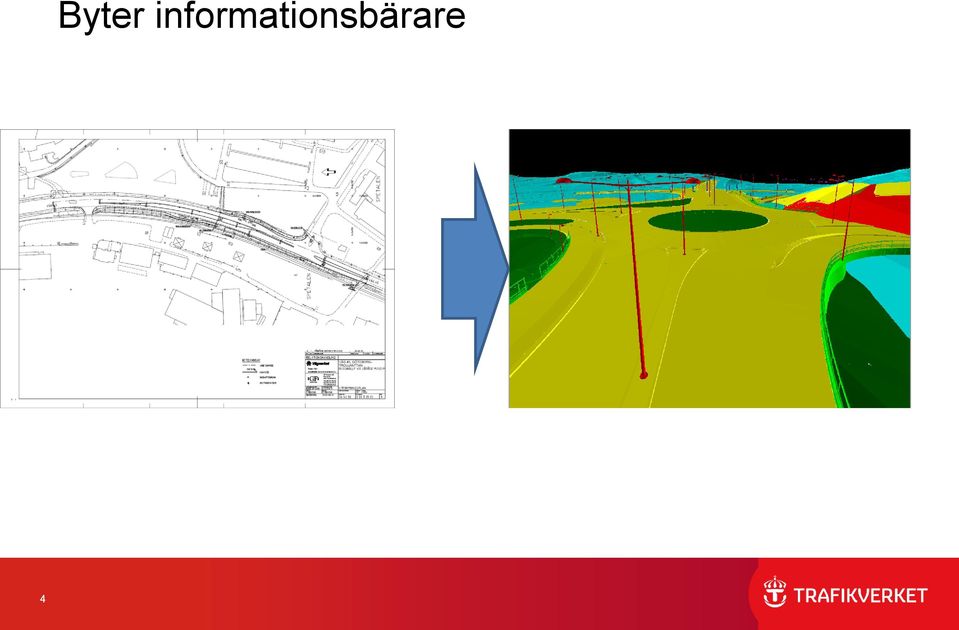

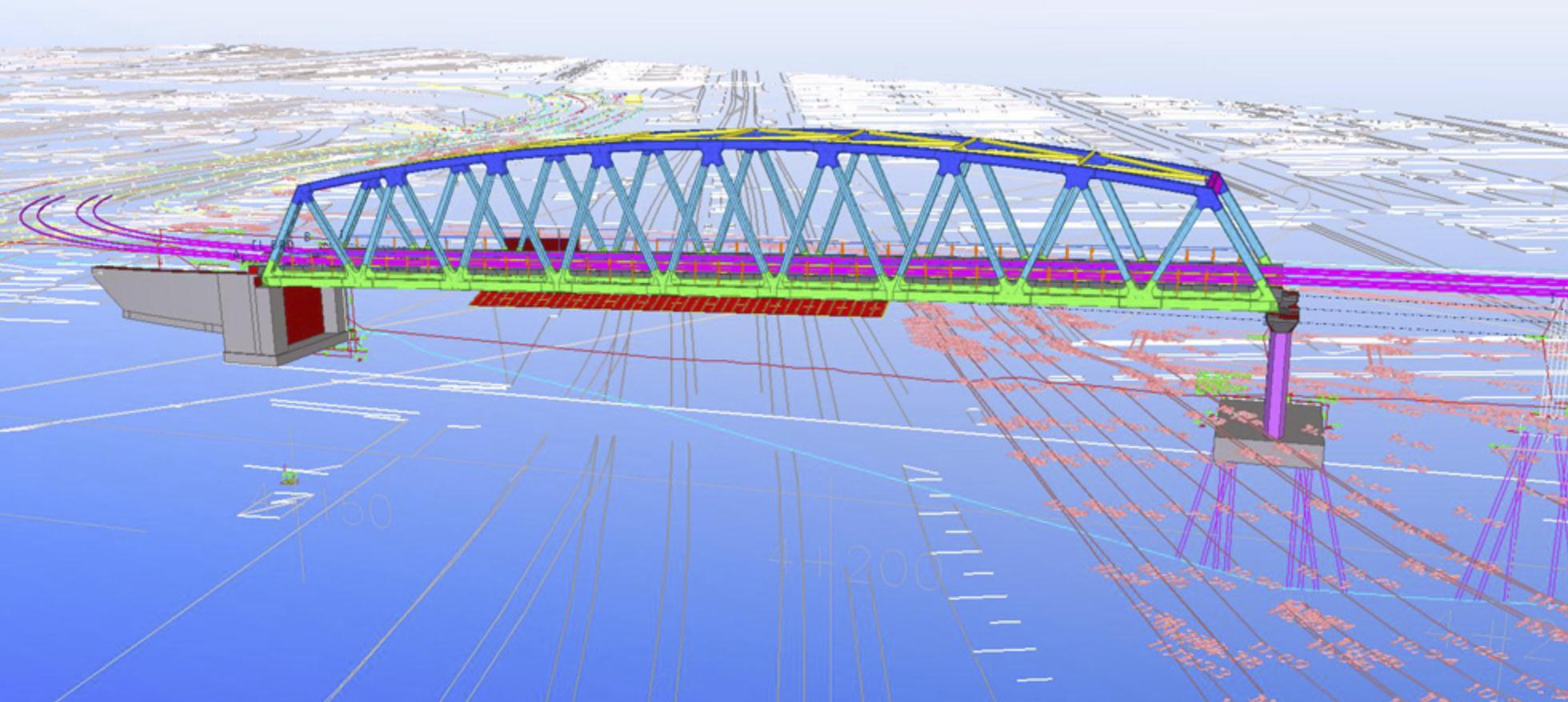

4 4 Byter informationsbärare

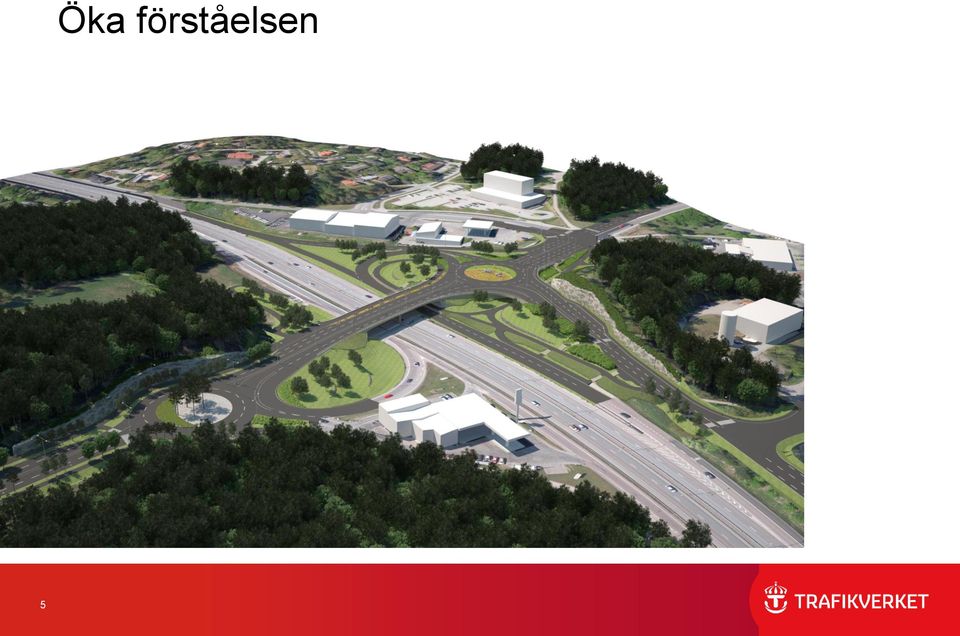

5 5 Öka förståelsen

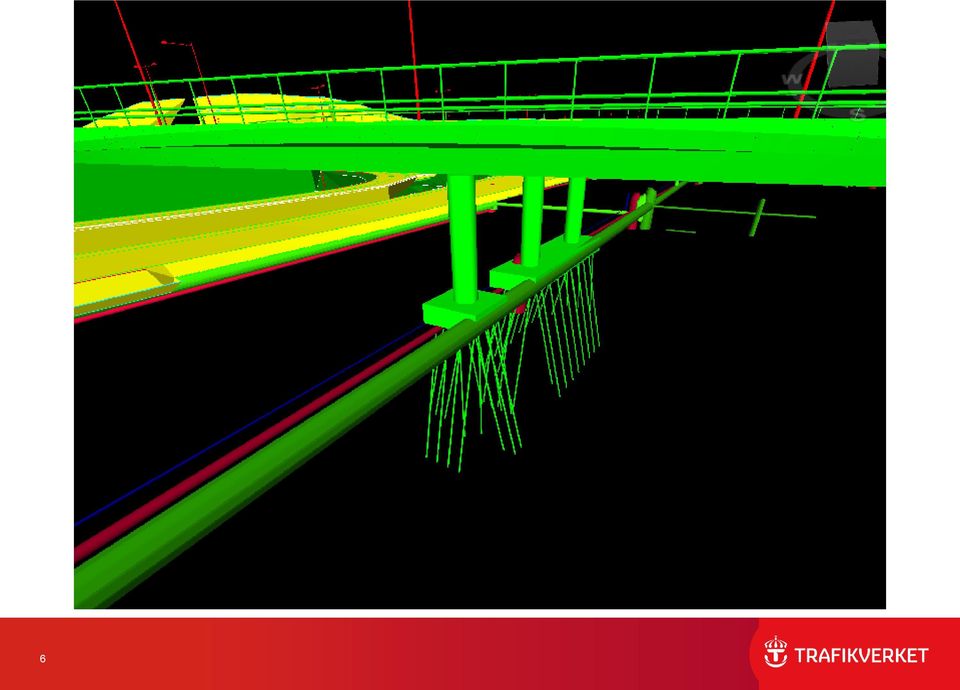

6 6

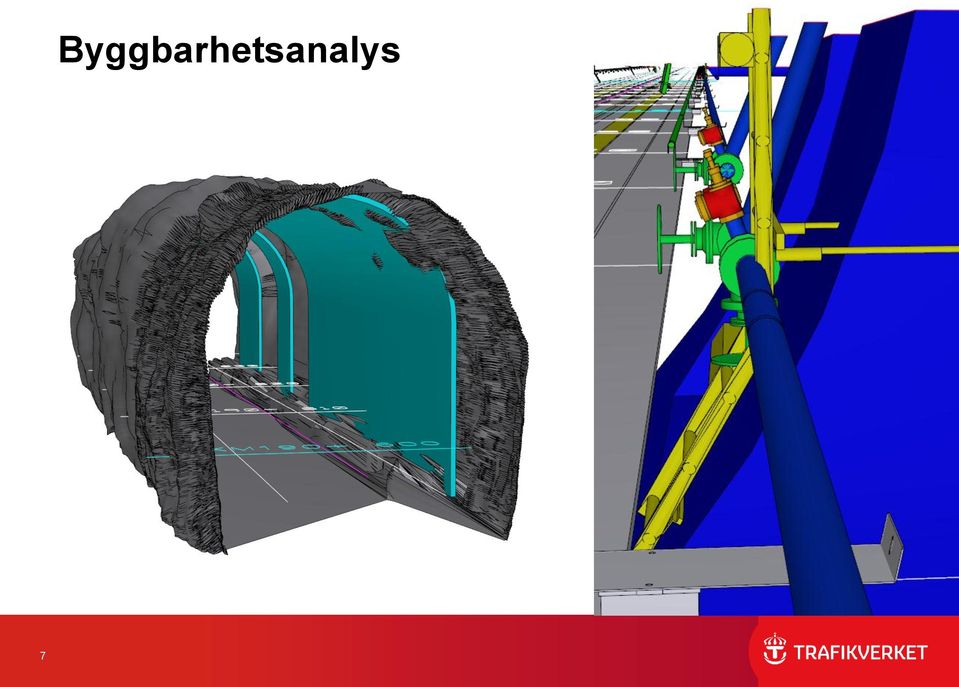

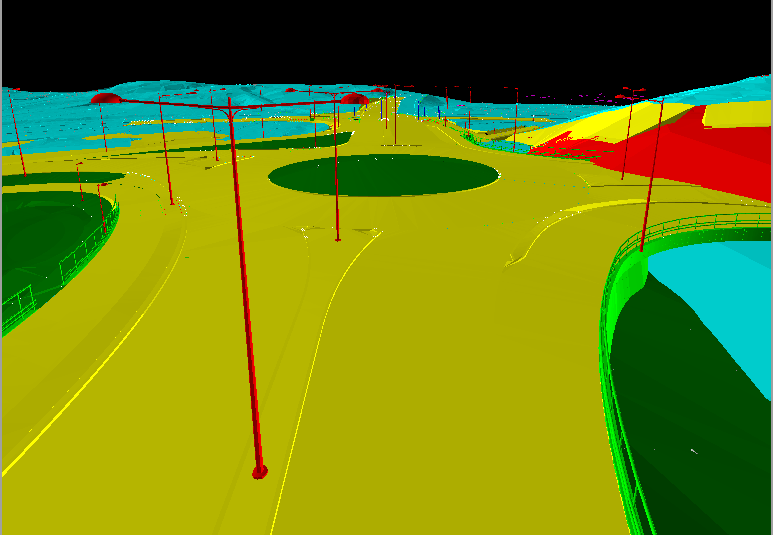

7 7 Byggbarhetsanalys

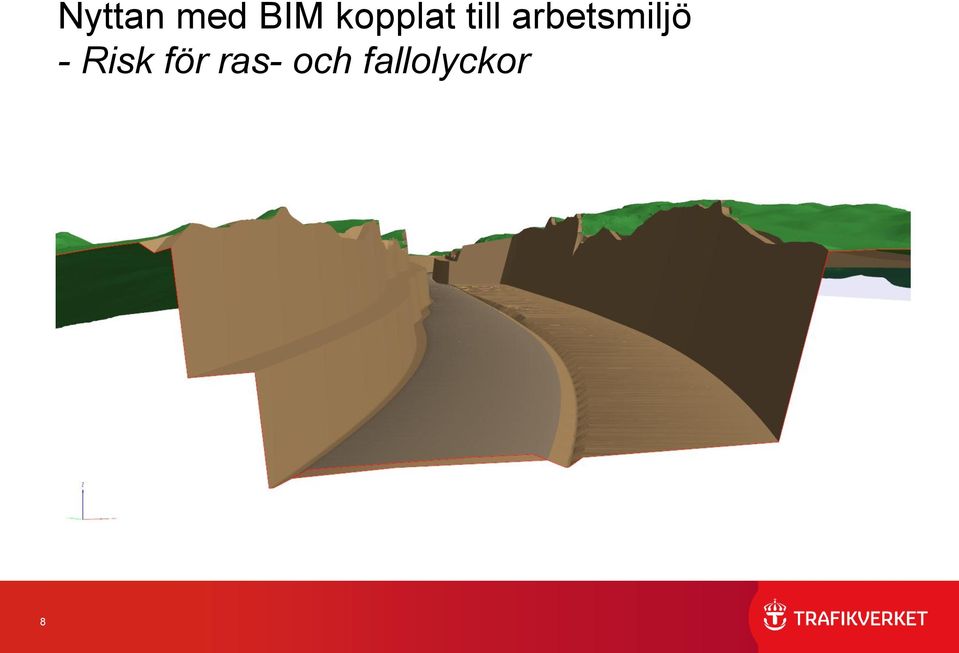

8 8 Nyttan med BIM kopplat till arbetsmiljö - Risk för ras- och fallolyckor

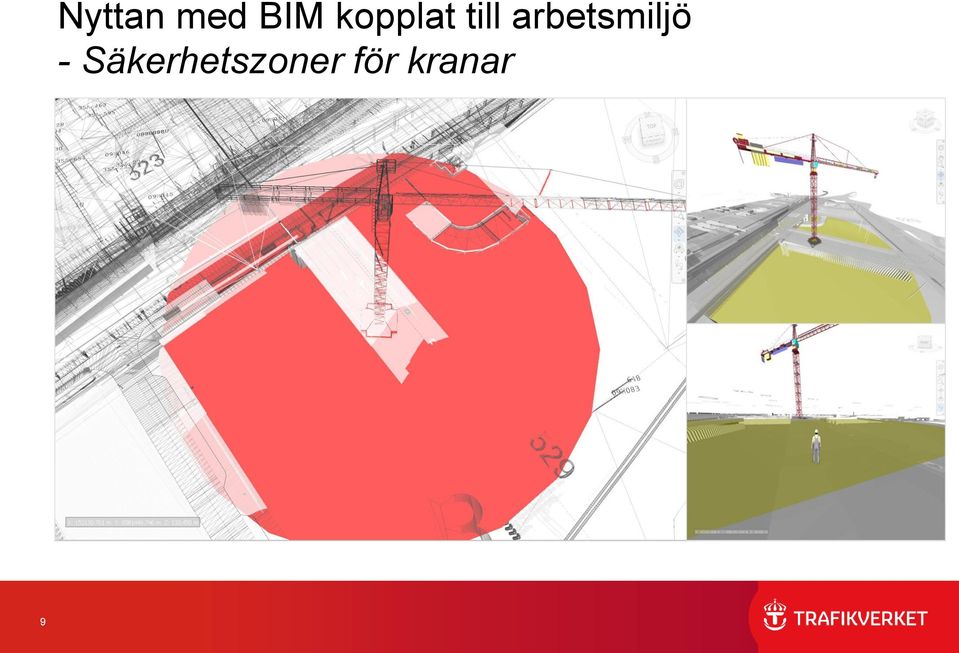

9 9 Nyttan med BIM kopplat till arbetsmiljö - Säkerhetszoner för kranar

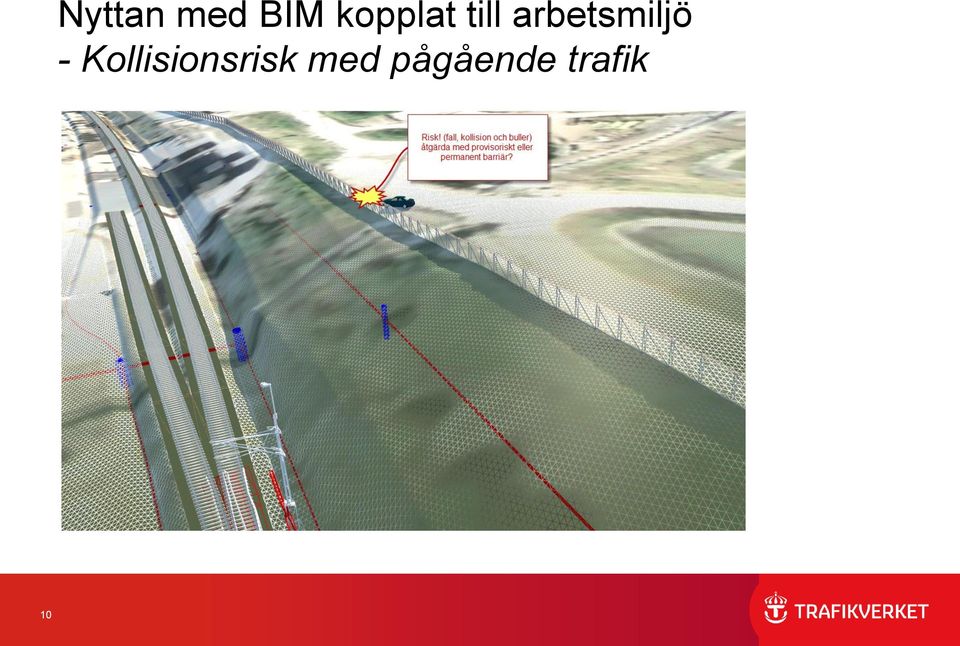

10 10 Nyttan med BIM kopplat till arbetsmiljö - Kollisionsrisk med pågående trafik

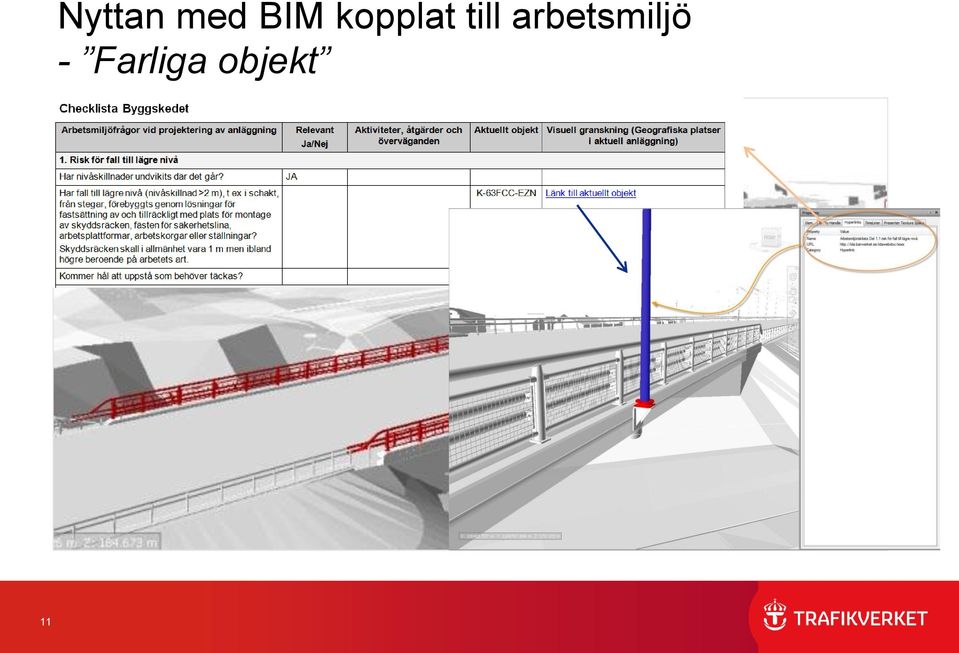

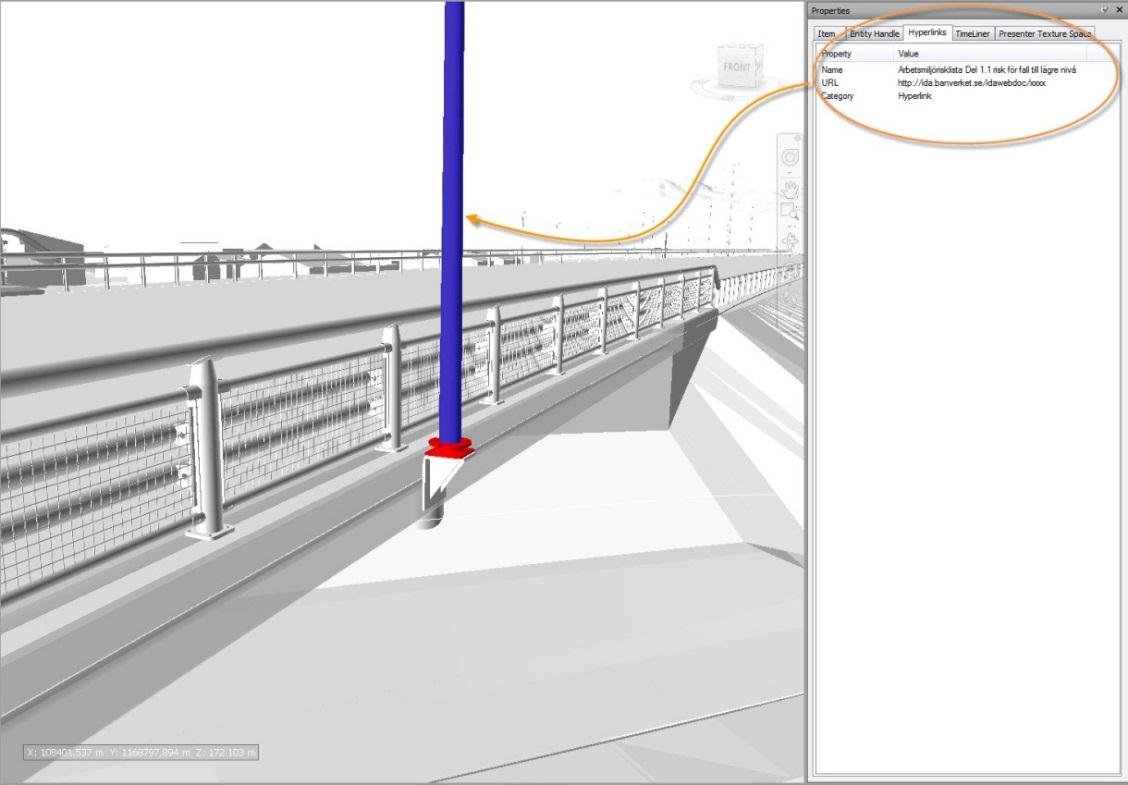

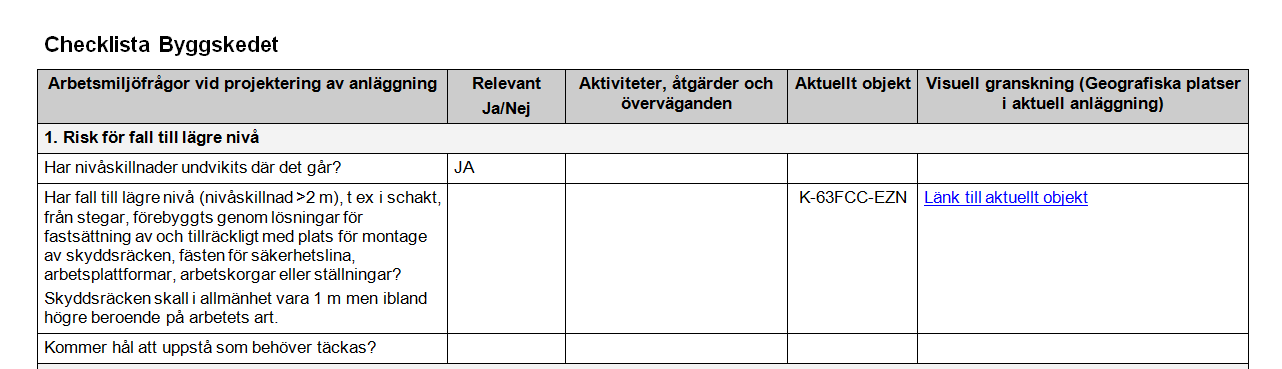

11 11 Nyttan med BIM kopplat till arbetsmiljö - Farliga objekt

12 BIM i produktionen Utsättning och maskinstyrning 12

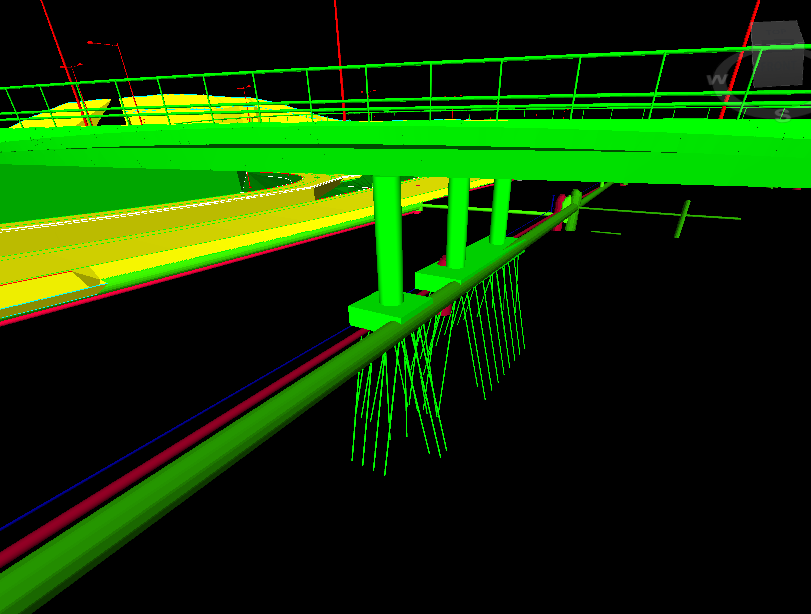

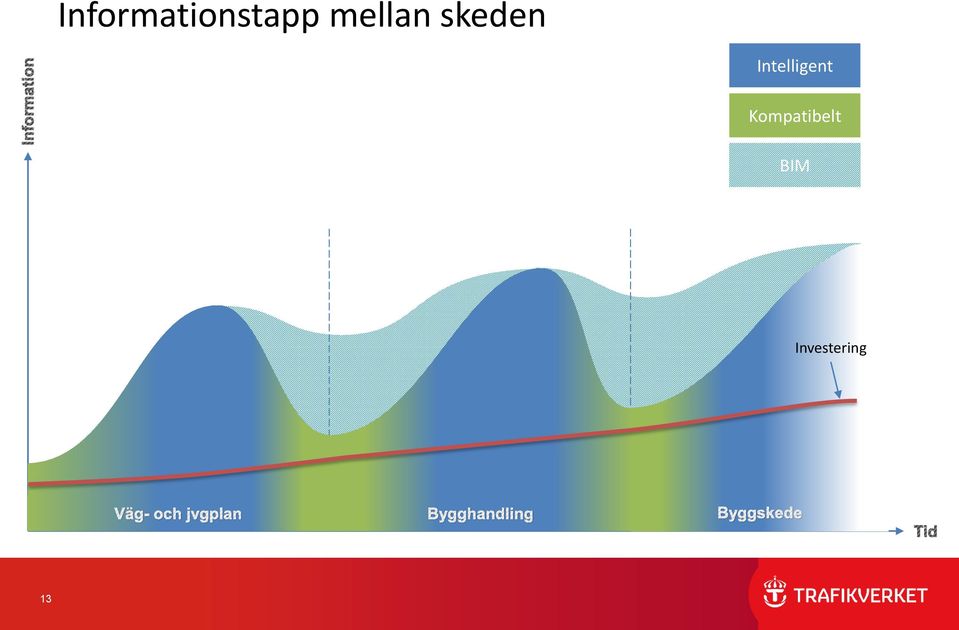

13 Informationstapp mellan skeden Intelligent Kompatibelt BIM Investering 13

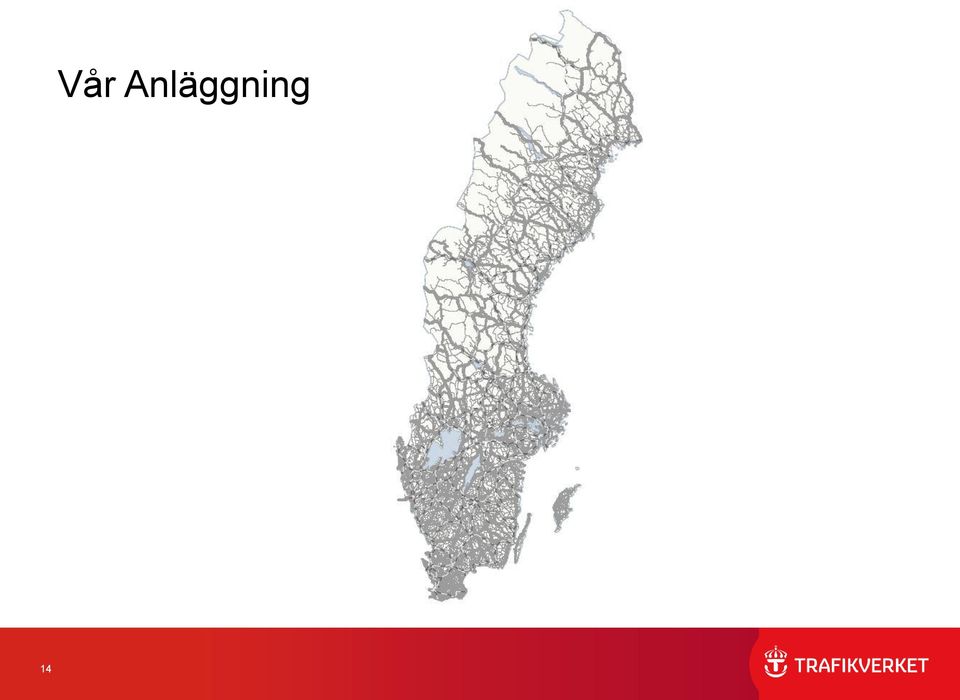

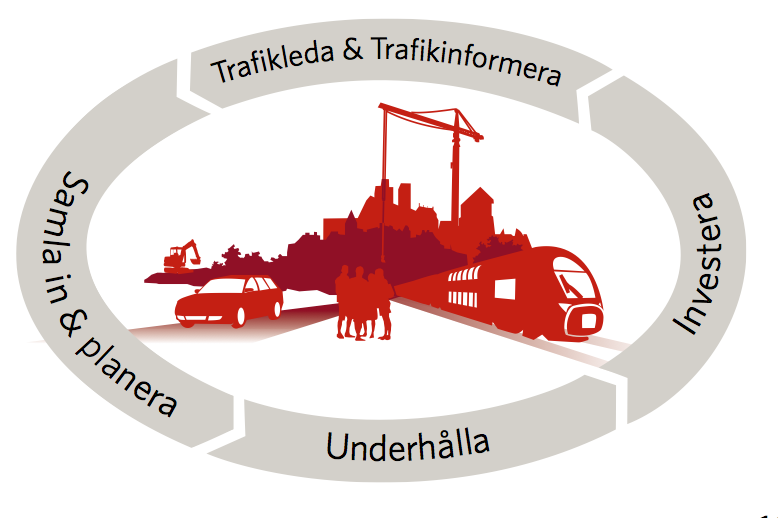

14 14 Vår Anläggning

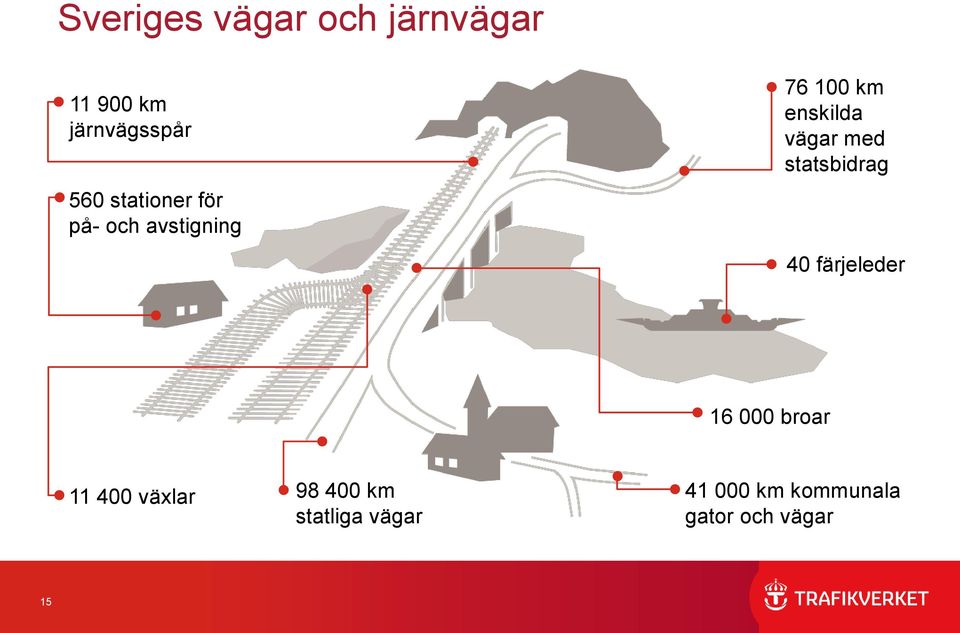

15 Sveriges vägar och järnvägar km järnvägsspår 560 stationer för på- och avstigning km enskilda vägar med statsbidrag 40 färjeleder broar växlar km statliga vägar km kommunala gator och vägar 15

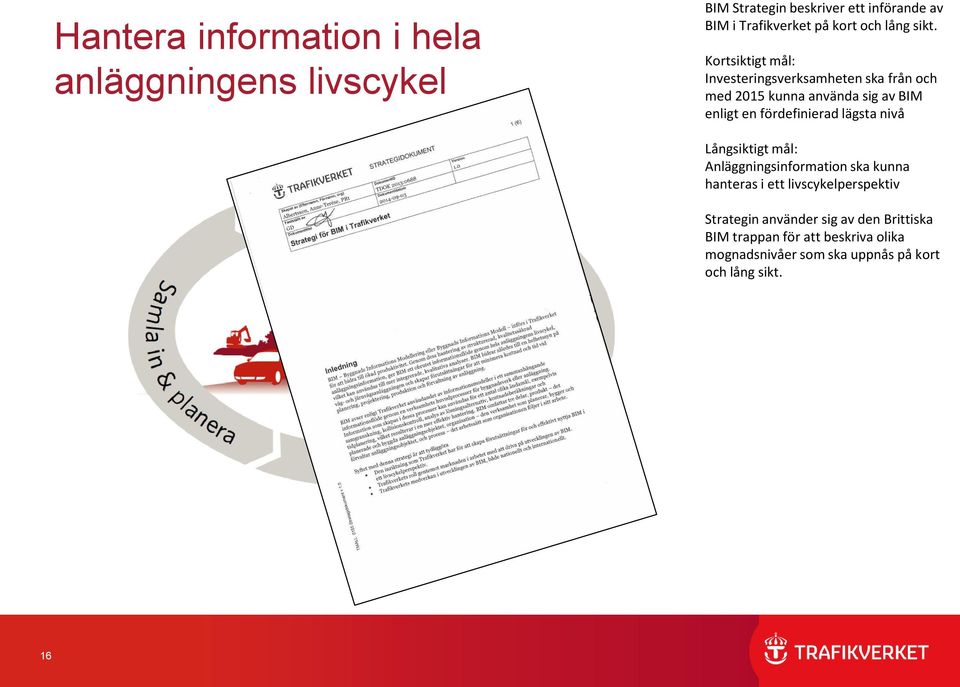

16 Hantera information i hela anläggningens livscykel BIM Strategin beskriver ett införande av BIM i Trafikverket på kort och lång sikt. Kortsiktigt mål: Investeringsverksamheten ska från och med 2015 kunna använda sig av BIM enligt en fördefinierad lägsta nivå Långsiktigt mål: Anläggningsinformation ska kunna hanteras i ett livscykelperspektiv Strategin använder sig av den Brittiska BIM trappan för att beskriva olika mognadsnivåer som ska uppnås på kort och lång sikt. 16

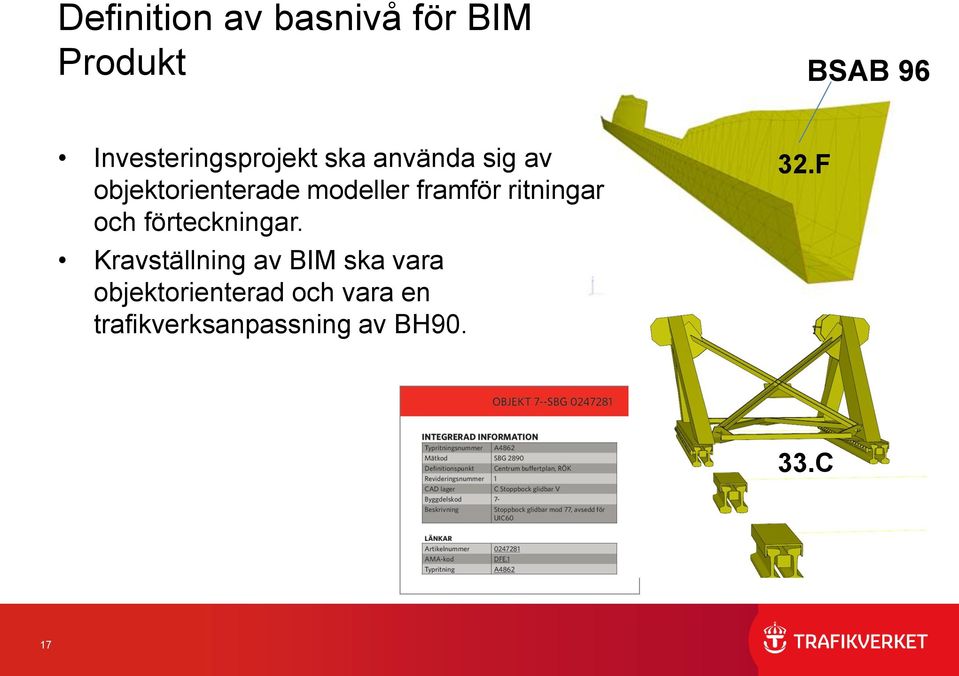

17 Definition av basnivå för BIM Produkt BSAB 96 Investeringsprojekt ska använda sig av objektorienterade modeller framför ritningar och förteckningar. Kravställning av BIM ska vara objektorienterad och vara en trafikverksanpassning av BH F 33.C 17

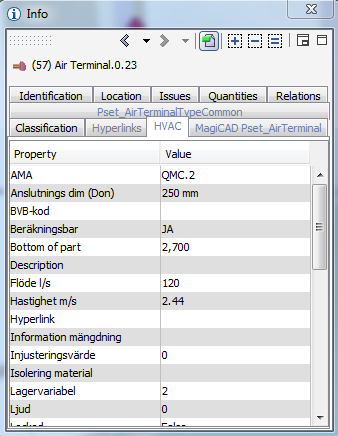

18 Idag används BSAB för klassificering OBJKET I MODELL BESKRIVNING RITNING KALKYL 18

19 BSAB som det är idag räcker inte! Hela sektorn måste prata samma språk Vi behöver en gemensam struktur- och begreppsmodell som är den röda tråden genom samtliga informationsmängder Lars Lidén Utvecklingschef på Specialfastigheter Jan Håkansson Verksamhetsutvecklare på Trafikverket 19

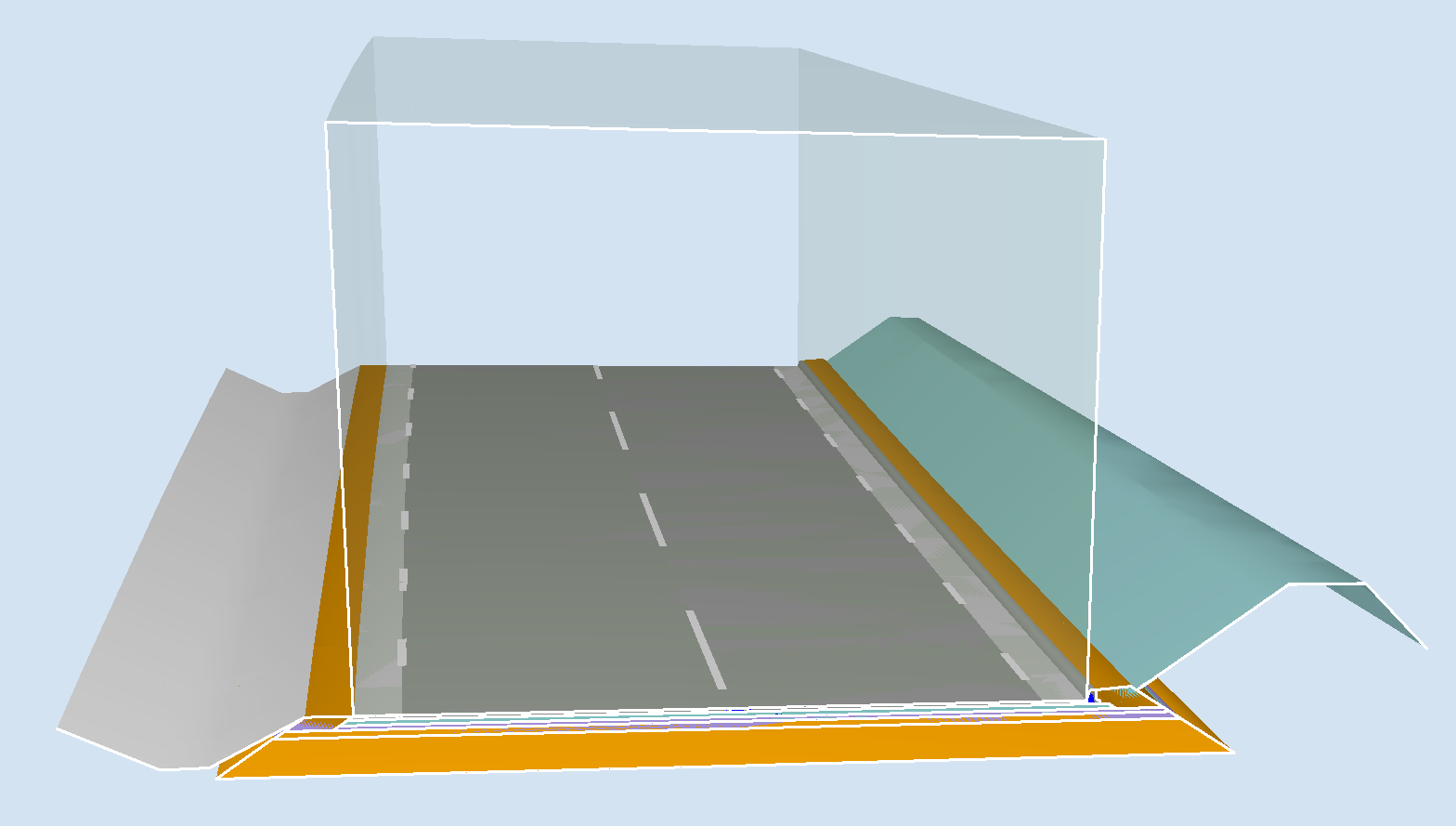

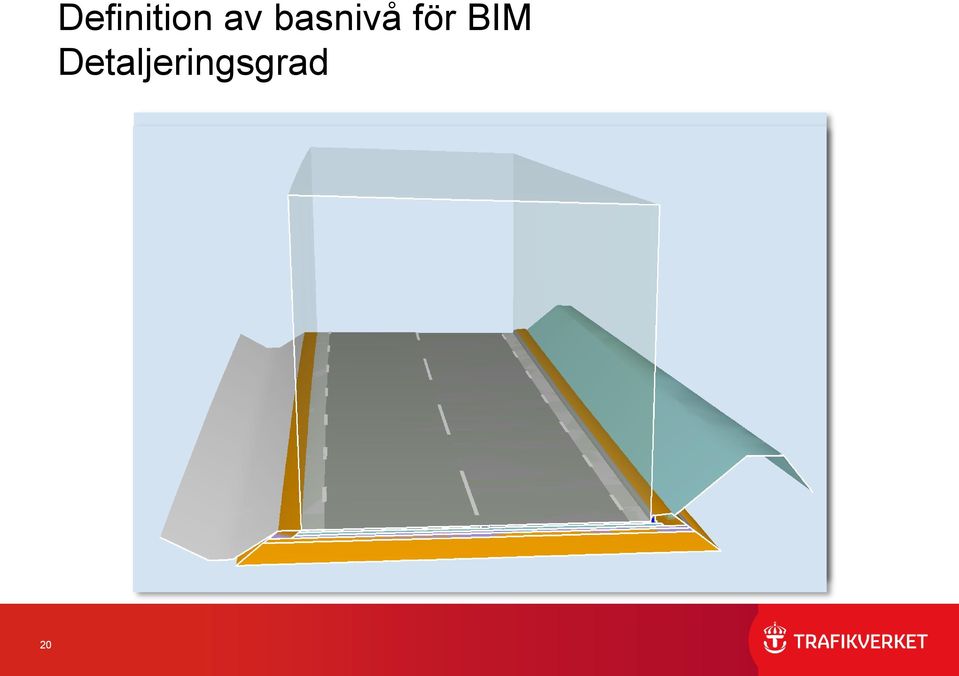

20 20 Definition av basnivå för BIM Detaljeringsgrad

21 21 Definition av basnivå för BIM Process - Modell i samspel med traditionell redovisning

22 Definition av basnivå för BIM Process Vid upphandling ska digitala modeller användas. Innehåll, omfattning och avgränsningar regleras med hjälp av Redogörelser som är en del av kontraktet med leverantören. 22

23 Definition av basnivå för BIM Process Flödesprocess Inköp TRV TRV TRV KPD BIM RFM BIM RFM KPD BIM RFM Konsult Entreprenör 23

24 Definition av basnivå för BIM Process Flödesprocess Inköp Beskrivning BIM Mängder Geomodell 3Dmodell geometriska krav Exempel: BIM i utförandeentreprenad AB04 1 Kontrakt 3 AB04 6 Särskilda mät- och ersättningsregler 7 Mängdförteckningar 9 Administrativa föreskrifter 11 Beskrivningar 12 Ritningar 13 Övriga handlingar 24

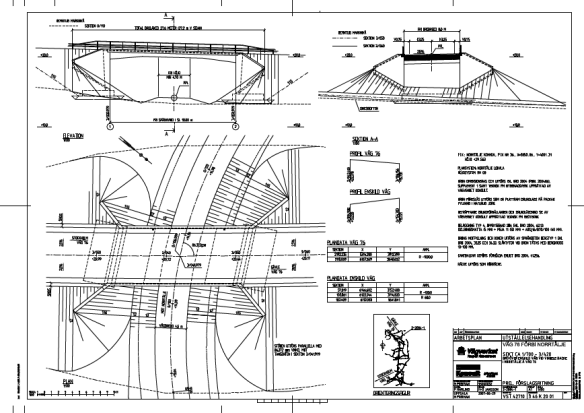

25 Successivt (Kraven i UB/TB) Plan Detalprojektering Plan Uppföljning av entreprenör Detaljprojektering Plan

26 Som beställare jobbar vi för: Kunna använda modeller i kontraktshandlingar Verktygsneutrala regelverk som bygger på öppna systemoberoende standarder Driva på utvecklingen av öppna standarder för begrepp, process och format Harmonisering av standarder för BIM, GIS & PLM Implementering av standarder för livcykelhantering av anläggningsinformation 26
