i praktiken? Hur tar man sig an ett BIMprojekt Vad börjar man med, vad ska man tänka på, vad gör man, vad gör man inte.
|
|
- Karolina Lindqvist
- för 8 år sedan
- Visningar:
Transkript
1 BIM i praktiken Hur tar man sig an ett BIMprojekt i praktiken? Vad börjar man med, vad ska man tänka på, vad gör man, vad gör man inte. Vad ska man tänka när man skriver förfrågningsunderlag och lämnar anbud? Mica Lindfors, WSP
2 BIM i praktiken VAD/VART/VARFÖR? Bakgrund Beslut har fattats att det finns behov av en ny anläggning och dess funktion och påverkan på miljön för olika aktörer behöver kommuniceras med alla inblandade parter. Syfte Alla vill ha mer för pengarna! Nyckel ord för mål Tryggare Effektivare Säkrare

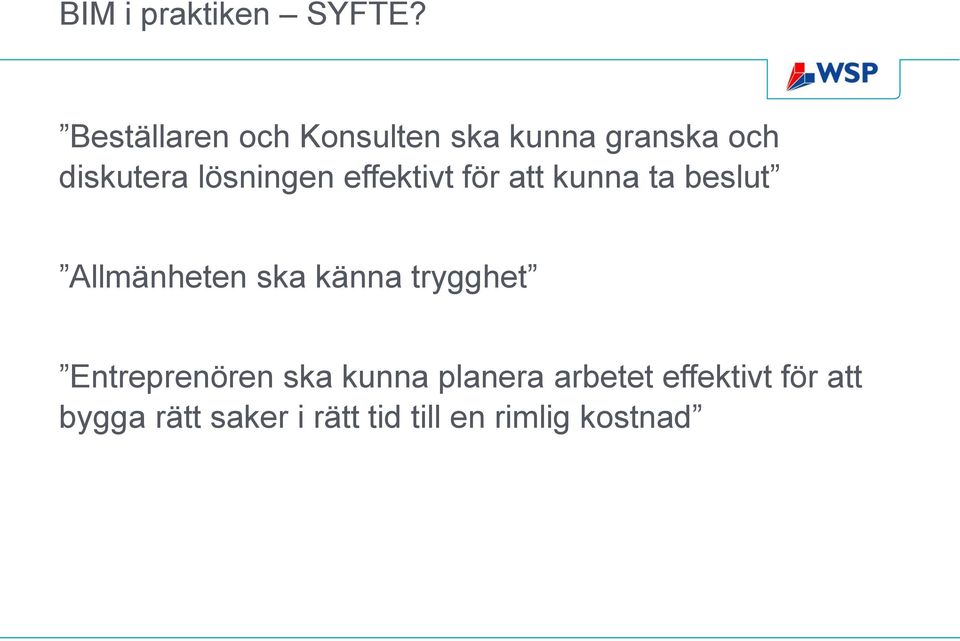

3 BIM i praktiken SYFTE? Beställaren och Konsulten ska kunna granska och diskutera lösningen effektivt för att kunna ta beslut Allmänheten ska känna trygghet Entreprenören ska kunna planera arbetet effektivt för att bygga rätt saker i rätt tid till en rimlig kostnad

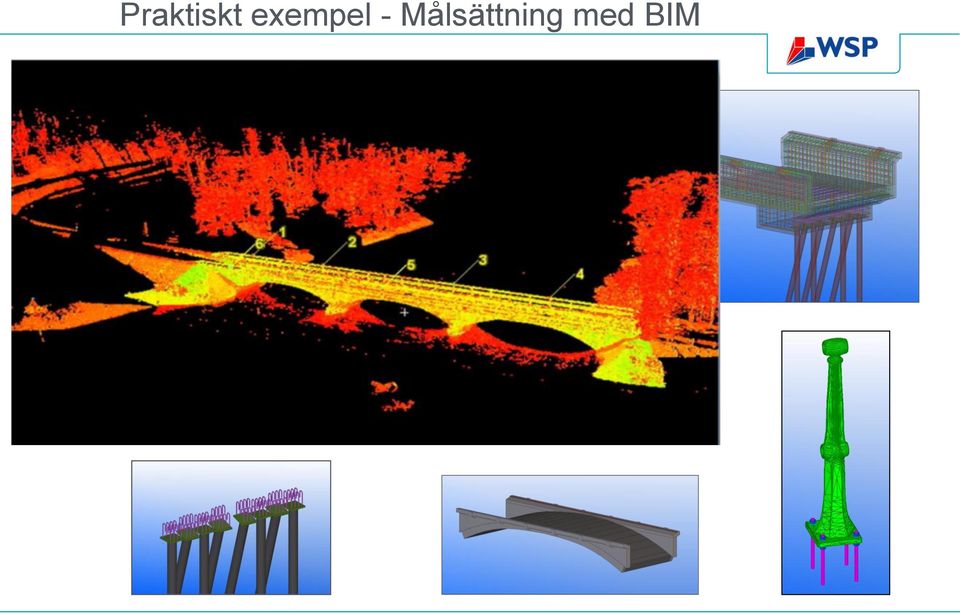

4 Praktiskt exempel - Målsättning med BIM Inga ritningar TK Bro & Eurocode TBb & MF kopplad till modellen Följa Bygghandlingar 90: - SBAB-systemet = AMA Anläggning 10 - SB 11 CAD-lager - Digital leverans Förvaltningsmodell

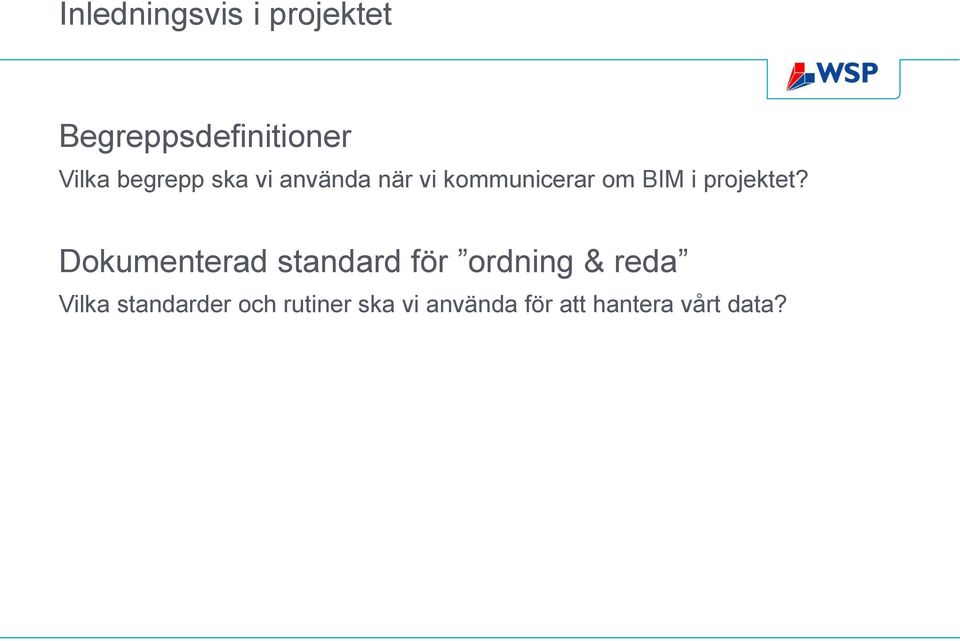

5 Inledningsvis i projektet Begreppsdefinitioner Vilka begrepp ska vi använda när vi kommunicerar om BIM i projektet? Dokumenterad standard för ordning & reda Vilka standarder och rutiner ska vi använda för att hantera vårt data?
6 Begreppsdefinitioner BIM (teknik) - Byggnadsinformationsmodell Digital modell av den information som genereras och förvaltas under ett byggnadsverks livscykel. Informationen kan omfatta såväl fysiska objekt (byggdelar) som abstrakta objekt (utrymmen, kostnader, energibehov, etappindelning, förvaltningsbehov med mera), liksom relationen mellan dem. BIM (process) - Byggnadsinformationsmodellering Processen att generera, nyttja och förvalta information om ett byggnadsverk under dess livscykel.
7 Begreppsdefinitioner Sammansatta modeller: modeller som innehåller flera typer av objekt Samordningsmodell Sammansatt geometrimodell bestående av indata från olika teknikområden. VR-modell, presentationsmodell Geometrimodell kompletterad med ytmaterial, vegetation, modeller av människor, fordon med mera, liksom simulering av sol, himmel och väder. Anläggningsmodell Sammansatt geometrimodell som beskriver projekterad anläggning. En anläggningsmodell kan beskriva samtliga byggdelar i projekterad anläggning.
8 Begreppsdefinition Modell Förebild efter vilken en produkt utförs. (TNC 98) Begreppet används i Bygghandlingar 90, del 7, vanligen för att beteckna CAD-fil innehållande modellinformation (modellfiler). Modell kan innehålla alla typer av objekt, liksom texter och annan ickegrafisk information. Redovisade objekt kan i sig innehålla icke-grafisk information, eller vara kopplade till databaser som innehåller sådan information. Modeller kan beskriva befintliga förhållanden (landskapsinformation) eller redovisa projekterade förhållanden (anläggningsinformation), eller kombinationer därav.
9 Dokumenterad standard för ordning & reda

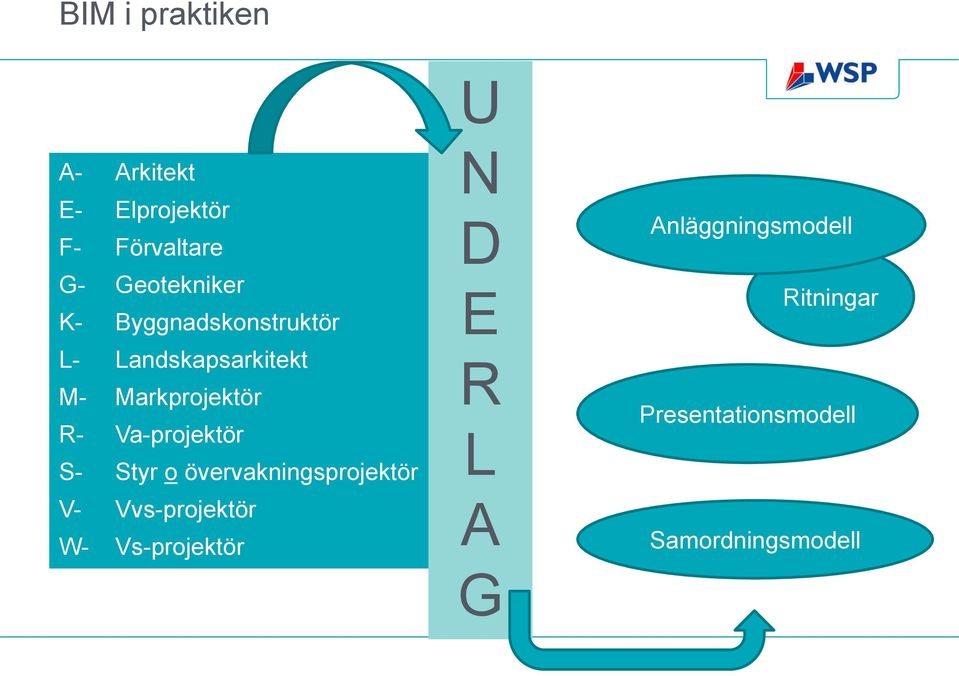

10 BIM i praktiken U A- Arkitekt E- Elprojektör F- Förvaltare G- Geotekniker K- Byggnadskonstruktör L- Landskapsarkitekt M- Markprojektör R- Va-projektör S- Styr o övervakningsprojektör V- Vvs-projektör W- Vs-projektör N D E R L A G Anläggningsmodell Ritningar Presentationsmodell Samordningsmodell
11

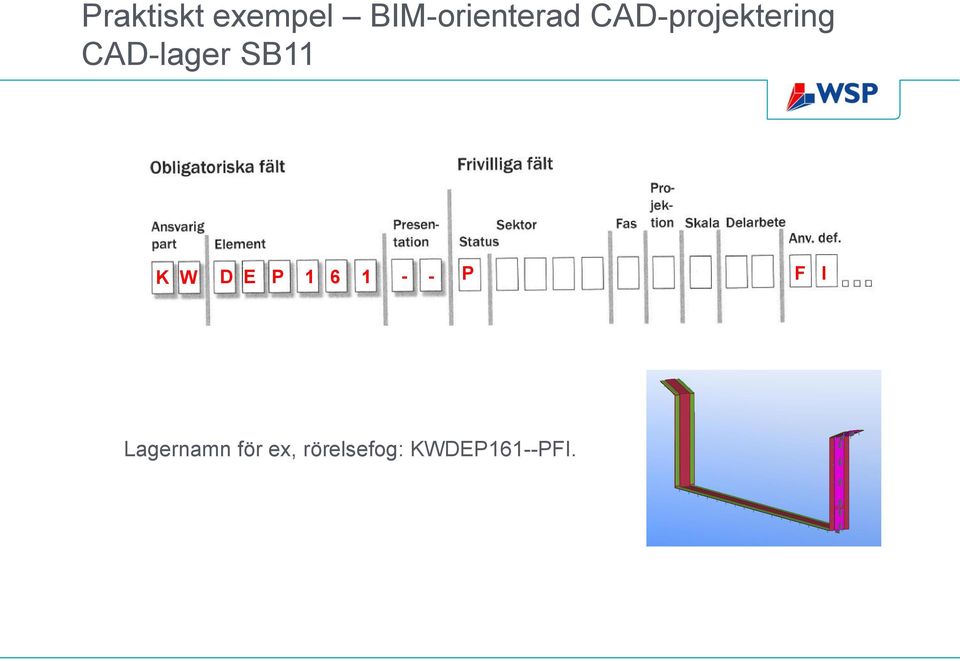

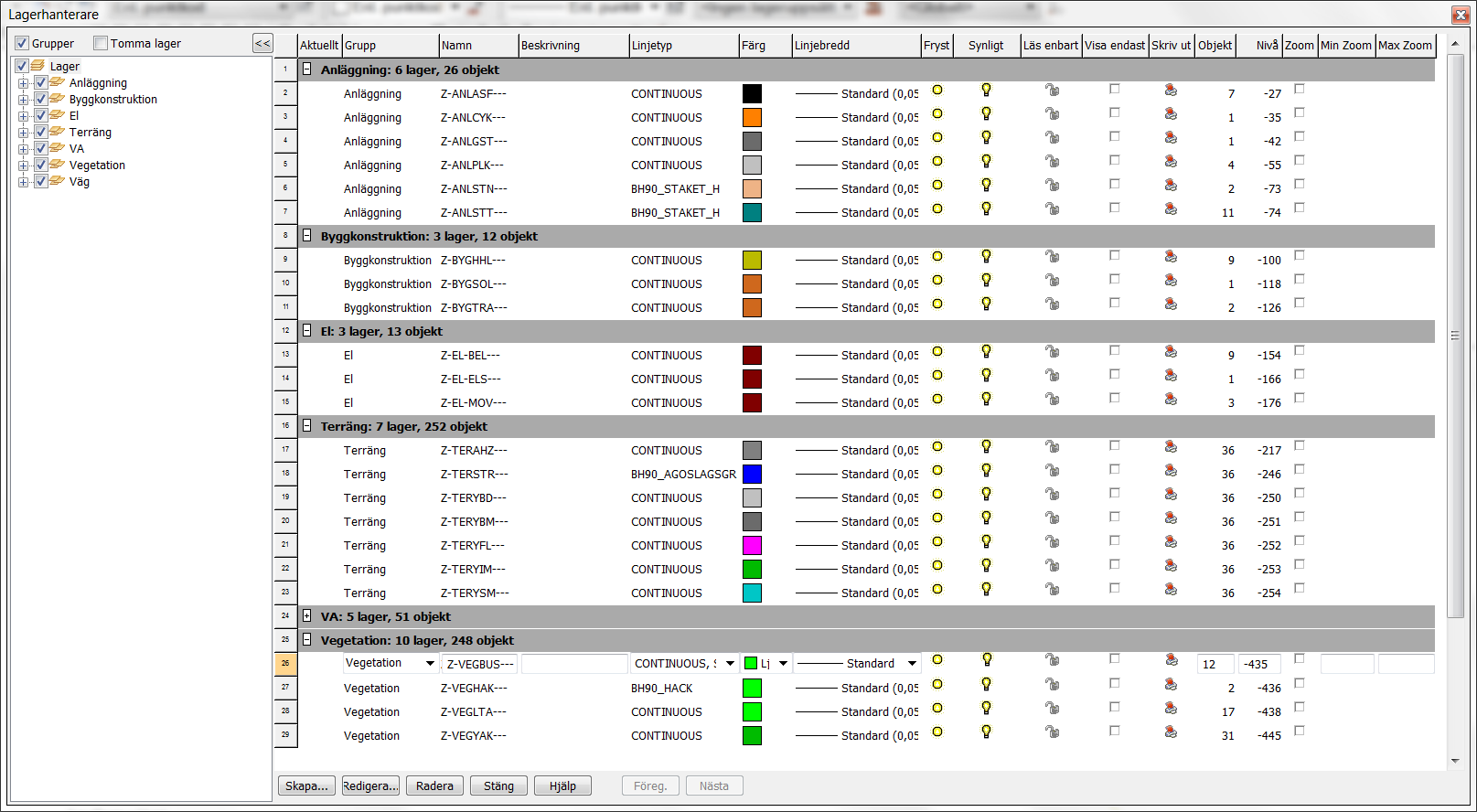

12 Praktiskt exempel BIM-orienterad CAD-projektering CAD-lager SB11 K W D E P P F I Lagernamn för ex, rörelsefog: KWDEP161--PFI.
13

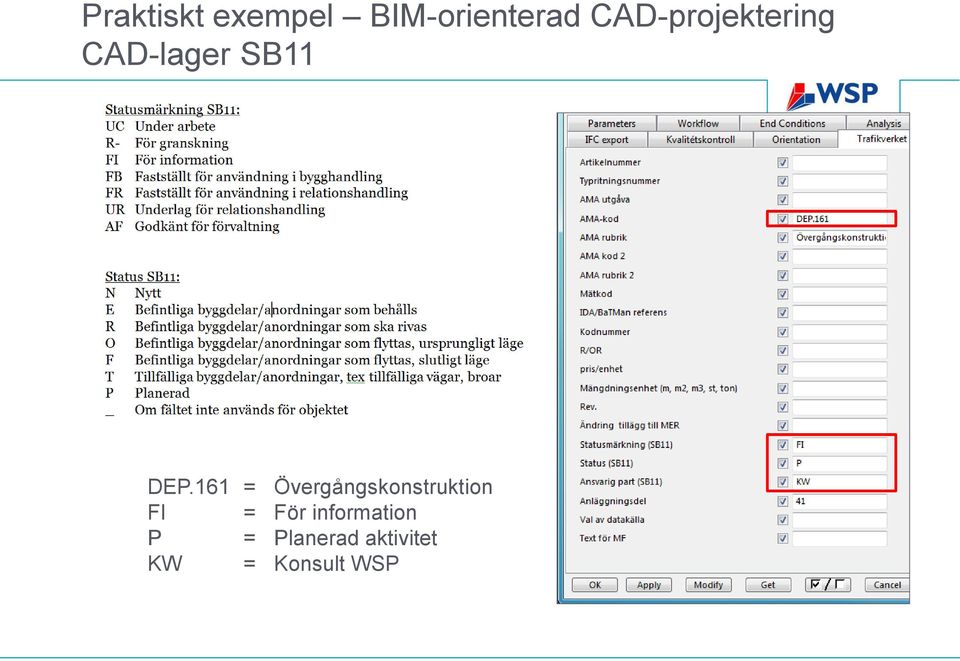

14 Praktiskt exempel BIM-orienterad CAD-projektering CAD-lager SB11 DEP.161 = Övergångskonstruktion FI = För information P = Planerad aktivitet KW = Konsult WSP
15

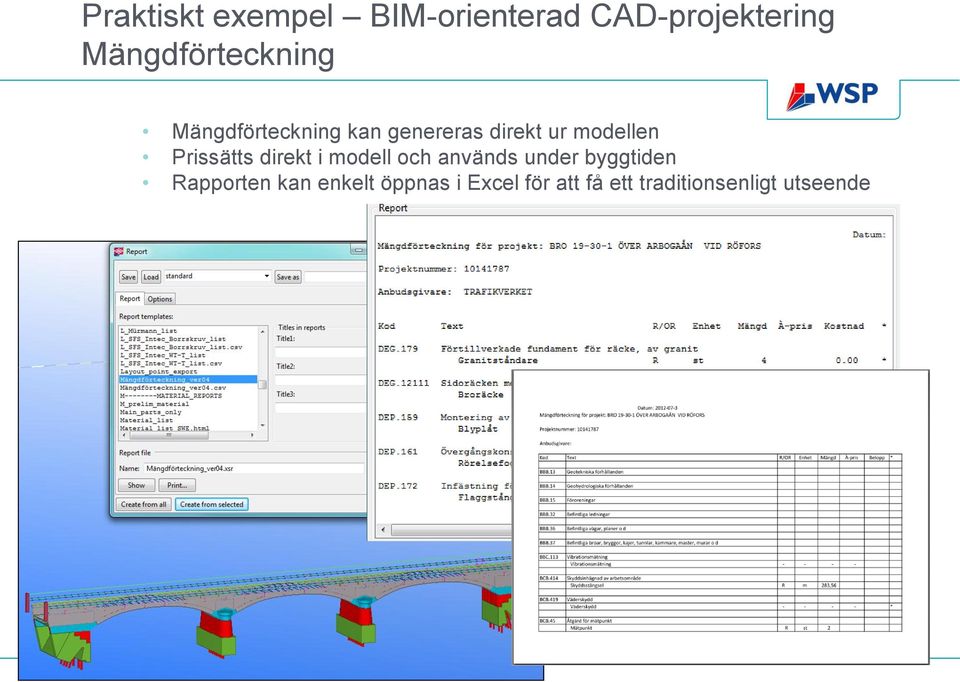

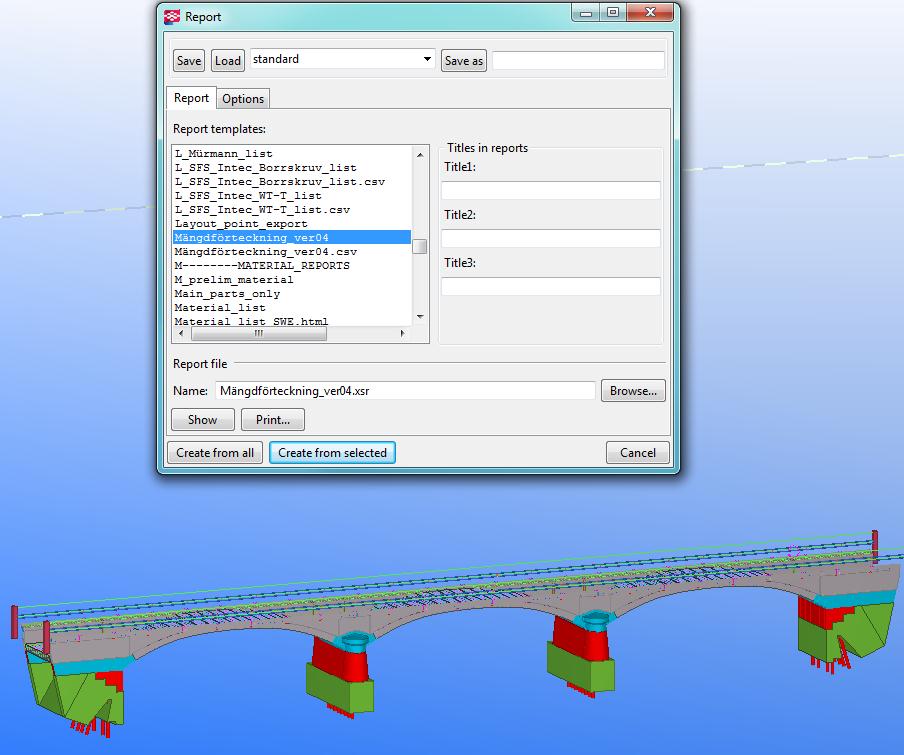

16 Praktiskt exempel BIM-orienterad CAD-projektering Mängdförteckning Mängdförteckning kan genereras direkt ur modellen Prissätts direkt i modell och används under byggtiden Rapporten kan enkelt öppnas i Excel för att få ett traditionsenligt utseende
17

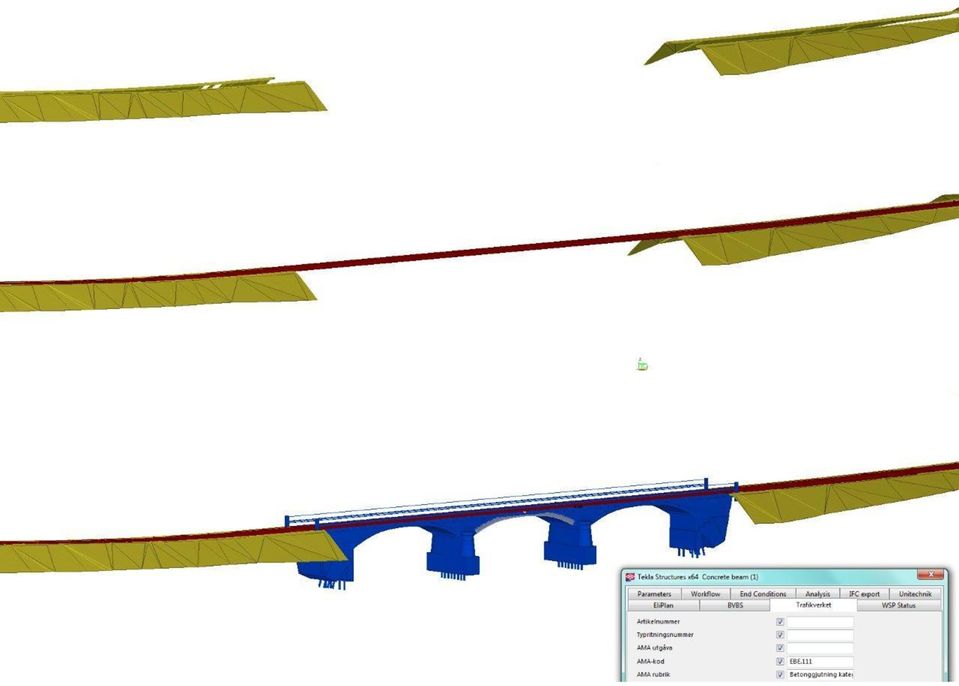

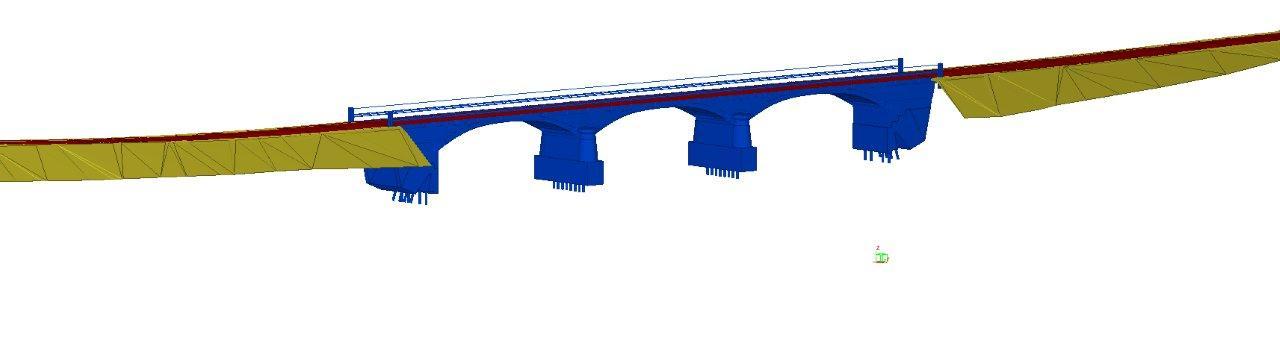

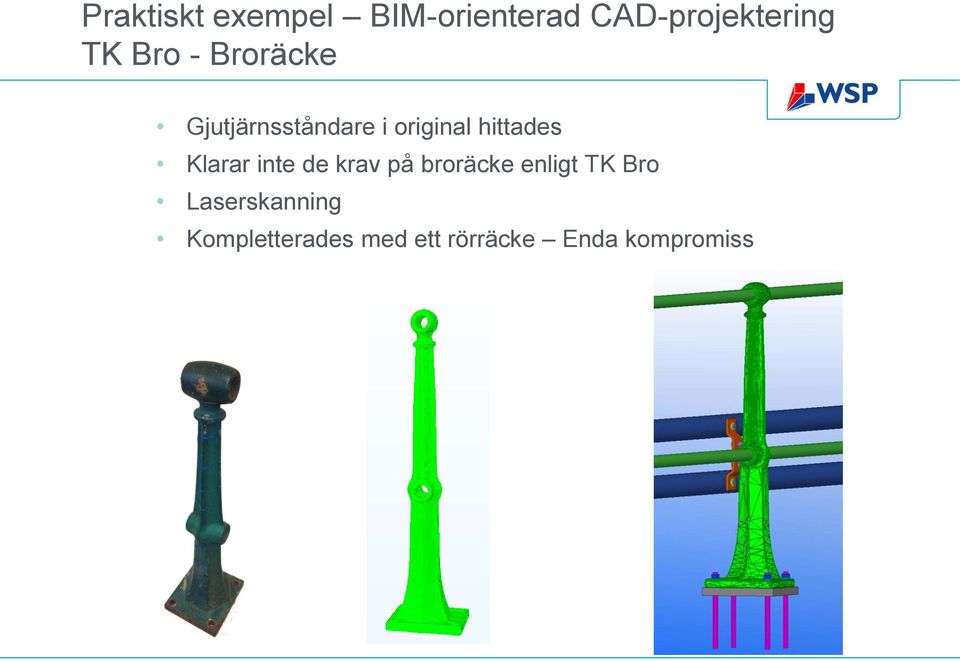

18 Praktiskt exempel BIM-orienterad CAD-projektering TK Bro - Broräcke Gjutjärnsståndare i original hittades Klarar inte de krav på broräcke enligt TK Bro Laserskanning Kompletterades med ett rörräcke Enda kompromiss

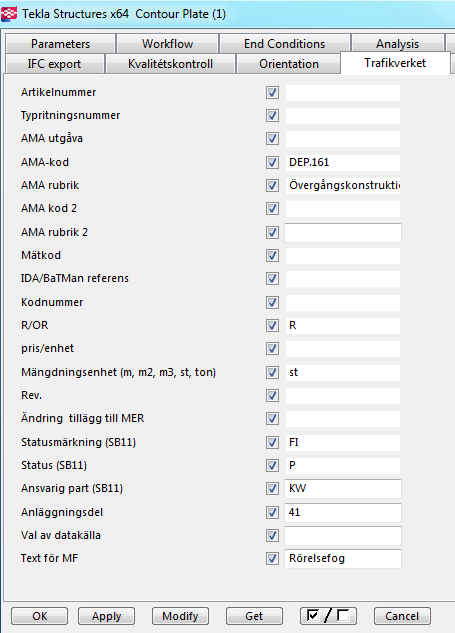

19 Praktiskt exempel BIM-orienterad CAD-projektering Projektspecifikt attribut Objekt info AMA Förvaltning MF SB 11 Bygghandlingar 90

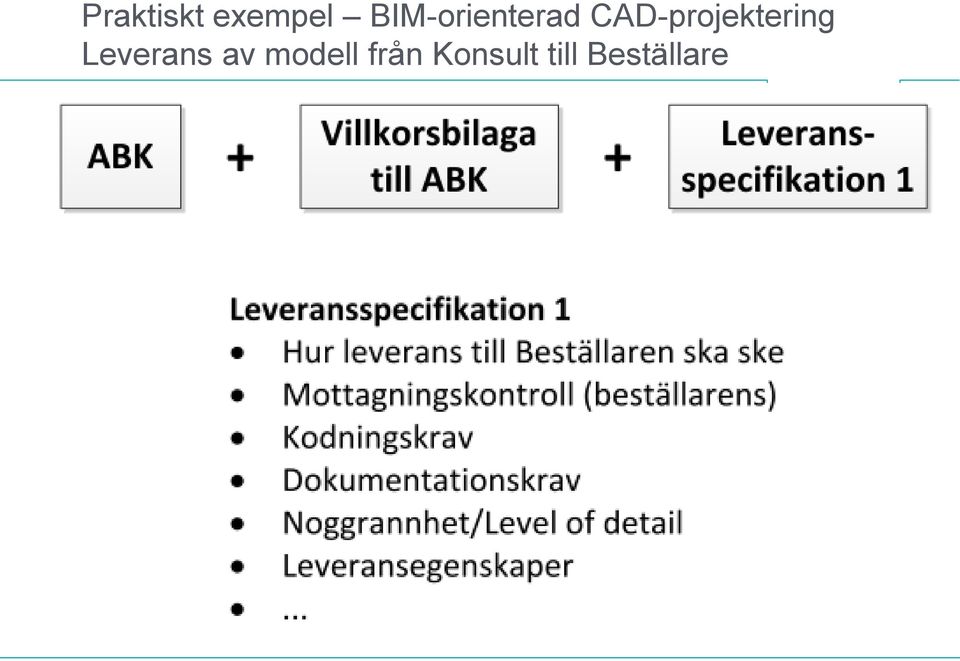

20 Praktiskt exempel BIM-orienterad CAD-projektering Leverans av modell från Konsult till Beställare
21 Praktiskt exempel BIM-orienterad CAD-projektering Digital leverans Leveransmeddelande
22 Praktiskt exempel BIM-orienterad CAD-projektering Leverans av modell från Beställare till Entreprenör
23 Praktiskt exempel BIM-orienterad CAD-projektering Leverans av modell från Entreprenör Beställare
24 Praktiskt exempel BIM-orienterad CAD-projektering Uppfyllda mål Inga ritningar: MF från modell : TBb från modell: Bygghandlingar 90: - SB 11 CAD-lager: - Digital leverans: - SBAB = AMA: Förvaltningsmodell: Ok Ok Nej Ok Ok Ok Pågår
25 Praktiskt exempel BIM-orienterad CAD-projektering Fortsatt arbete.. Byggstart höst 2012 Lisa Mellbergs fortsatta roll BIM-samordnare tom Förvaltningsmodell
26 Från dagens morgonmöte på tåget om järnvägen Tillfällig plattform påkörd av första tåget Den låg för nära spåret Lastningsplats för malm Bara en enkel sak som motorvärmare för lok kostar stora pengar Felaktig placering och felaktig teknisk lösning Man trodde att det var standard 380V 3FAZ som gällde men det var 220V 1FAZ 16,7Hz vilket meddelats tidigt Vad hade hänt om denna information funnits med i modellen från början?
27 BIM i praktiken Från promenaden med döttrarna
