1 SLUSSEN BIM-PROJEKTERING FÖR MODELLBASERAD PRODUKTION Digitalebygg.no Johan Stribeck VDC-Ansvarig Tikab

2 SLUSSEN Generalkonsult Slussen Land/Vatten BIM/VDC-Ansvar Mekanisk Konstruktion - Slussluckor BIM-PROJEKTERING FÖR MODELLBASERAD PRODUKTION Oslo Johan Stribeck VDC-Ansvarig Tikab / ELU-Konsult

3 SLUSSEN BIM-PROJEKTERING FÖR MODELLBASERAD PRODUKTION Oslo Johan Stribeck VDC-Ansvarig Tikab / ELU-Konsult

4 Slussen Beställarens ambition med BIM/VDC Ökat samarbete Ökad förståelse Bättre struktur på information Sid 4

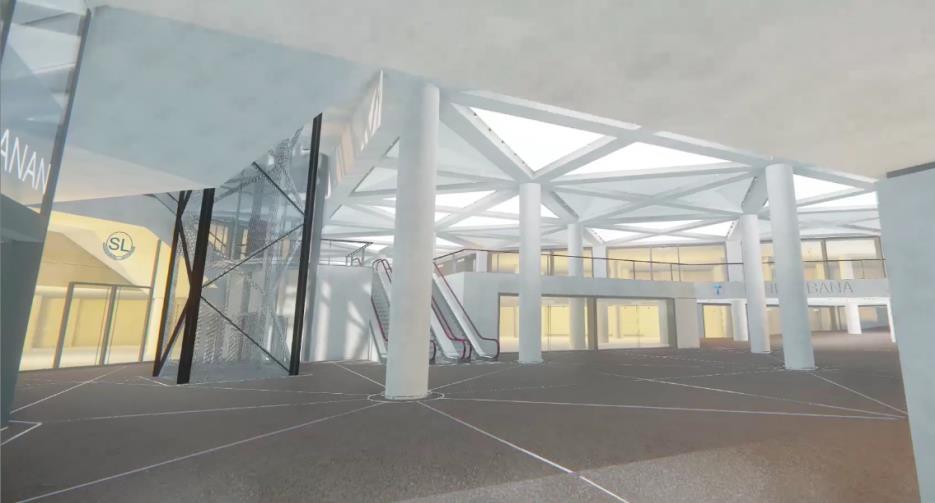

5 Fokusområden VDC 3D-Samordning & 3D-visualisering Granskning, modellbaserad 3D-Armering Upphandlingar, modellbaserad Simulering tidplan, 4D Kalkyl, 5D Produktionsanpassning (Leverans till E) Förvaltning Framtida tillämpningar Sida 5

6 SLUSSEN Klara Stockholm Stads VDC-Strategi HUR?

7 FÖRUTSÄTTNINGAR Vi hade ej detaljerad kravställning från beställare Entreprenör var ej upphandlad att kommunicera med Nationella standarder kring informationsleveranser saknades Förvaltningsskede ej beaktat en aktör mindre att ta hänsyn till

8 SLUSSEN? Hur får man ett stort team att prioritera 3D-modell och BIM-data i ett EXTREMT projekt som Slussen? 100-tals personer involverade i över 4000 leveranser av bygghandlingar

9 SLUSSEN Nollvision kring ritningar! Varör inte ritningar? Som är så tydliga och bra? Ritningar - Det brutna informationsfödet personifierat Tidstjuv att upprätta, ändra och hantera efter att tekniska lösningen utformad Information som bara finns på ritning finns inte i ett BIM-projekt Är ritningen enbart en rapport ur modell är den i princip OK Dock sällsynt Reaktion: Om vi inte ska leverera ritningar Vad ska vi leverera då? Lättare att implementera BIM om ritningarna tas bort Alla förstår snabbare vad BIM handlar om

10 SLUSSEN Budskap: Projektera och producera hela anläggningen utan ritningar Provleverans från 12 discipliner genomförd för 1,5 år sedan Primärt för de stora samverkansentreprenaderna Upplägget har tweakats ihop med beställare och entreprenör Produktion nu igång för Schakt Spont Pålar Hittills inga ritningar upprättade! Rubrik i NYT: Inspirationsövning tidigt i projektet som besannats

11 MODELLBASERAD LEVERANSPLATTFORM PALETT MED 10 ST INFORMATIONSBÄRARE

12 TRADITIONELL VS MODELLBASERAD LEVERANS INFORMATIONSBÄRARE TRADITIONELL LEVEANS INFORMATIONSBÄRARE MODELLBASERAD LEVERANS QA QA IM QA QA QA QA QA + QA QA QA QA QA QA QA QA INFORMATIONSGUIDE Anger vilken info som redovisas var EJ INFORMATIONSGUIDE Inte självklart vilken info som redovisas var

13 INFORMATIONSFLÖDE TRADITIONELL RITNINGSLEVERANS MODELLBASERAD LEVERANS Informationsmängd Projektering Informationsmängd Projektering En källa QA INFORMATIONS -BÄRARE Pappersritningar TB MF INFORMATIONS -BÄRARE QA QA QA QA QA QA QA Informationsmängd Leverans Informationsmängd Leverans

14

15 NYTT MINDSET TRADITIONELL LEVERANS MODELLBASERAD LEVERANS INFORMATIONS- BÄRARE Pappersritningar TB MF INFORMATIONS- BÄRARE ORIGINAL- HANDLING GRAFIK PÅ FILM DIGITALA MODELLER ORIGINAL- HANDLING HANTERAS PÅ EGEN RISK DIGITALA MODELLER UTSKRIVNA PAPPERSHANDLINGAR HANTERAS PÅ EGEN RISK

16 PLATTFORMENS INFORMATIONSBÄRARE

17 MODELLBASERAD LEVERANSPLATTFORM PALETT MED 10 ST INFORMATIONSBÄRARE

18 INFORMATIONSBÄRARE - TB TEKNISK BESKRIVNING PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

19 TB IM TB/IM-KOPPLING I PRAKTIKEN TEKNISK BESKRIVNING/INFORMATIONSMODELL Hänvisning till IM

20 INFORMATIONSBÄRARE - MF MÄNGDFÖRTECKNING Modellmängder Uppskattade mängder PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

21 INFORMATIONSBÄRARE - KF KOMPONENTFÖRTECKNING PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

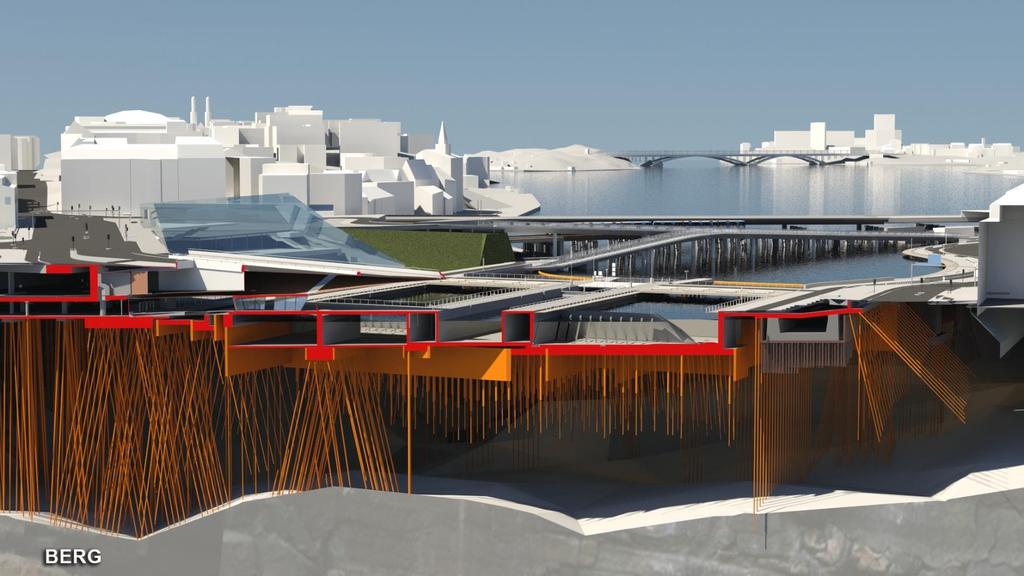

22 GRUNDLÄGGNINGSDATABAS B89aaeKC EXEMPEL-KF KOMPONENTFÖRTECKNING Snitt genom ny anläggning Ny grundläggning pålar -spont -stag

23 GRUNDLÄGGNINGSDATABAS B89aaeKC EXEMPEL-KF KOMPONENTFÖRTECKNING Pålar Ca 80 olika egenskaper från projektering till produktion Ca 30 olika egenskaper från produktion till projektering/relation

24 GRUNDLÄGGNINGSDATABAS B89aaeKC EXEMPEL-KF KOMPONENTFÖRTECKNING Entreprenör Leverans av påldata Konsult Projektering IM i olika skeden Relationsdata Andra tillämpningar som ska användas på samma sätt: -Armaturförteckningar från E/BEL -Aggregatförteckning/beskrivning (V)

25 INFORMATIONSBÄRARE - TR TYPRITNING PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

26 INFORMATIONSBÄRARE - MV MODELLVY PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

27 INFORMATIONSBÄRARE - IM INFORMATIONSMODELL PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

28 SWEREF INFORMATIONSBÄRARE - UM UTSÄTTNINGSMODELL PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

29 EXEMPEL-UM UTSÄTTNINGSMODELL 3D-modell, DWG Kan användas i dator/platta Zooma/Panorera Länka in andra UM (2D/3D) Plocka koord. för utsättning A E En stor digital ritning (2D) Kan användas i dator/platta Zooma/Panorera Länka in andra UM (2D/3D) Printa (På egen risk) Mätt längd: mm Swerefkoordinat: X= m Y= m Z=1.530 m Viewer K K-utsättningsmodell 3D Inlänkad Berg/Ås/Lera A-utsättningsmodell E-utsättningsmodell 2D

30 Räkneexempel: Slussen Planritningar 1: plandelar per disciplin 12 dicipliner Tot: Planritningar Slussen 2D-modeller 1:1 5 modeller per disciplin 12 dicipliner Tot: 60 modeller

31 LOKALT INFORMATIONSBÄRARE - CM SCHEMAMODELL PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

32 V7-CM EXEMPEL-CM FLÖDESSCHEMAN Ej lägesbunden grafik. Dvs ej Sweref99:1800 Flödesscheman för VVS-installationer Samtliga flödesscheman för respektive teknikområde i en modell Ska användas digitalt men går att skriva ut

33 INFORMATIONSBÄRARE - GB GRAFISK BYGGORDNING PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

34 INFORMATIONSBÄRARE - SM SAMORDNINGSMODELL PALETT AV INFORMATIONSBÄRARE IKON EXEMPEL

35 GRANSKNING & PRODUKTIONSPLANERING MED VR Få ut modellerna till alla ej bara till teknikintresserade Granskning Samordning Produktionsberedning Egenkontroll

36 MEDBORGARDIALOG MED VR Kom och prova Tikab VR Experience i Symetri:s monter Smart navigering Läsa objektegenskaper Mäta

37 Tack! johanstribeck Tikab-strukturmekanik-ab
