1 Banbrytande BIM-projektering Huvudentré till nya Østfoldsykehuset. (Illustr.: Helse Sør-Øst/Arkitektgruppen) En mindre världsnyhet: COWI och ViaNova är på väg mot total-bim. Företagen utför kombinerad bygg-infrastruktur BIM-projektering av nya Østfold sjukhus. Det efterstävas att skapa kompletta datamodeller av både byggnader och markanläggningar i det öppna BIM-formatet IFC. När nya Østfold sjukhus är klart kommer det bli enormt. Det nya sjukhuset på Kalnes i Sarpsborg kommun kommer att vara av samma storleksordning som klinisk fas 2, på St Olavs Hospital. Dessutom ska Moss sjukhus renoveras och byggas om. Det är planerat att projektet ska stå klart Det nya sjukhuset vid Kalnes kommer bli den största byggnaden i Østfold, större än 12 fotbollsplaner. Sjukhuset kommer att erbjuda Østfolds invånare både lokala- och regionala sjukhusfunktioner under lång tid framöver. Erfarenheten blev utslagsgivande Helse Sør-Øst RHF valde COWI för projekteringsuppdraget för Nya Østfold sjukhus. COWI fick rekordkontraktet på grund av den kunskap de har byggt upp under många tidigare uppdrag för stora sjukhus som Nye Ahus, S: t Olavs Hospital, Rikshospital och Radium-hospitalet och ett antal regionala sjukhus runt om i landet.

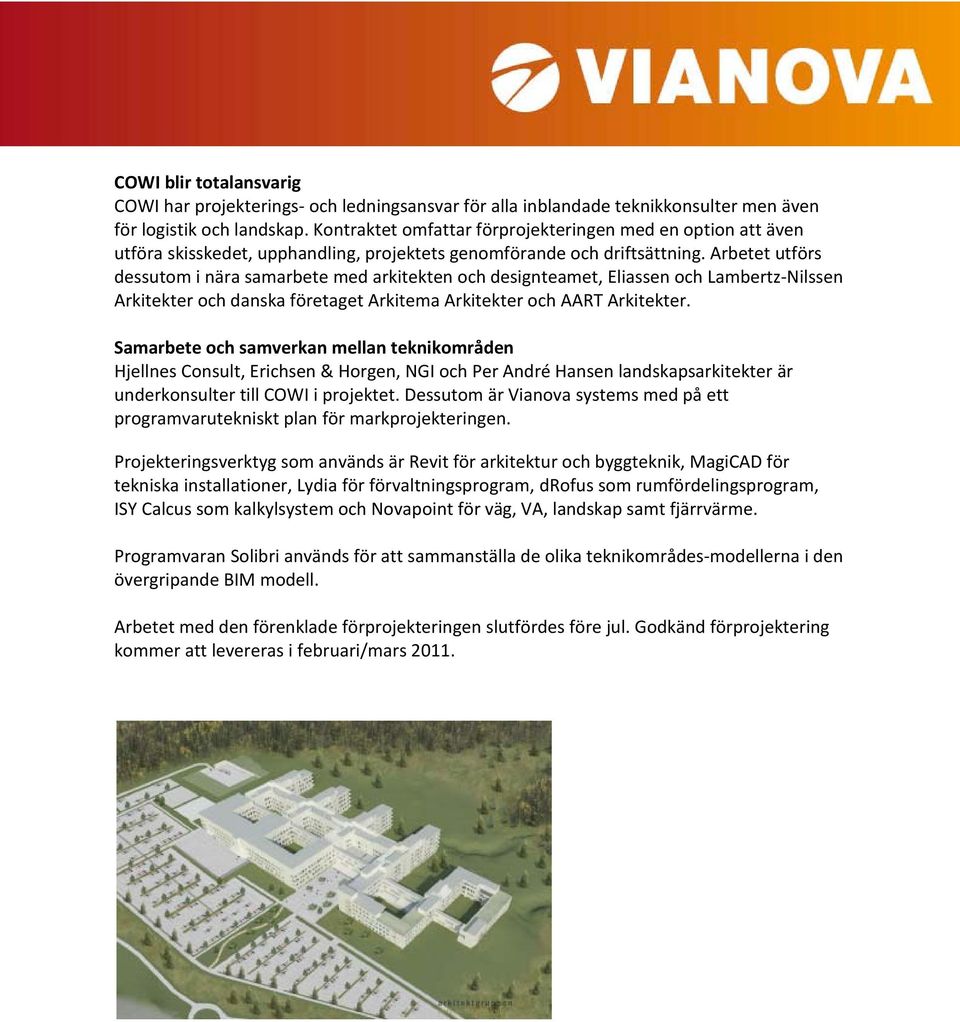

2 COWI blir totalansvarig COWI har projekterings- och ledningsansvar för alla inblandade teknikkonsulter men även för logistik och landskap. Kontraktet omfattar förprojekteringen med en option att även utföra skisskedet, upphandling, projektets genomförande och driftsättning. Arbetet utförs dessutom i nära samarbete med arkitekten och designteamet, Eliassen och Lambertz-Nilssen Arkitekter och danska företaget Arkitema Arkitekter och AART Arkitekter. Samarbete och samverkan mellan teknikområden Hjellnes Consult, Erichsen & Horgen, NGI och Per André Hansen landskapsarkitekter är underkonsulter till COWI i projektet. Dessutom är Vianova systems med på ett programvarutekniskt plan för markprojekteringen. Projekteringsverktyg som används är Revit för arkitektur och byggteknik, MagiCAD för tekniska installationer, Lydia för förvaltningsprogram, drofus som rumfördelingsprogram, ISY Calcus som kalkylsystem och Novapoint för väg, VA, landskap samt fjärrvärme. Programvaran Solibri används för att sammanställa de olika teknikområdes-modellerna i den övergripande BIM modell. Arbetet med den förenklade förprojekteringen slutfördes före jul. Godkänd förprojektering kommer att levereras i februari/mars 2011.

3 Världsnyhet: Terräng till IFC - första steget till total-bim - Det är föredömligt att byggherren själv, Helse Sør-Øst, har som krav att hela projektet genomförs som ett så kallat öppet BIM-projekt, säger Paal Christian Johansen, COWIs BIMansvarige för markprojektering. - Och att det är inte bara BIM för byggnader, som hittills har varit det enda byggnadsdel som kunnat levereras som en total BIM-modell. Det omfattar också alla utomhusanläggningar. Alla anläggningar inomhus och utomhus skall, så långt det är tekniskt möjligt, omfatta BIMmodellen i det öppna formatet IFC. - Det första steget var att få utomhusytor och terrängmodeller att exporteras till IFC. Det har vi nu löst, säger Johansen. Utmaning för dagens programvaror COWI s utmaning (som för övrigt också skulle ha varit alla andras), var att ingen programvaruleverantör för närvarande har komplett teknologi som täcker in BIM för både inom- och utomhusanläggningar. Utmaningen fick en lösningen i utvärderingsfasen genom att man ställde kritiska frågor till de potentiella programvaruleverantörerna. Framför allt var det viktigt att få klarhet i vad som är på gång inom den objektorienterade utomhusprojekteringen, så som vägar, VA och landskap. Lösningen: Novapoint 19 DCM - Valet föll till slut ViaNova Systems, som enligt vår uppfattning har kommit längst i BIMutveckling på anläggningssidan, fortsätter Paal Christian Johansen. - De är också villiga att anpassa verktygen till våra krav, samt ställa upp som teknisk stöttepelare i projekteringen. Vianovas Novapoint 19 DCM, som nu närmar sig kommersialisering, kommer att lösa dagens frågor inom BIM för infrastruktur, menar han. Novapoint 19 DCM är baserat på fjärde generationens Quadri-databas och är en lösning där projektörerna arbetar mot en central Quadri-modell. Vidare bygger databasen på samma modellram som Norges Vegdatabank (NVDB). Den nya plattformen är Vianovas svar på kraven för BIM-baserad projektering och byggande.

4 Open BIM med IFC Som i rena husbaserade BIM-projekt, önskade Helse Sør-Øst använda sig av det öppna IFCformatet som exportformat, istället för de konventionella format som används vid dagens utomhusprojektering. IFC var vid denna tidpunkt inte implementerat i Novapoint 19 DCM, som använt sig av CityGML, ett annat format som passar för utbyte av geografisk information. Det hindrade dock inte ViaNova Systems, som hade gjort en mindre studie av IFC-formatet. De anpassade programvaran till klientens behov för att uppfylla önskan om att använda öppna format mm. ViaNova skuggprojekterar med Novapoint 19 DCM ViaNova har redan skapat en funktion för IFC-export av terrängmodellen som kan visas i samordningsmodellen med hjälp av Solibri. Det är i sig en stor nyhet. I väntan på att Novapoint19 blir klar för lansering, projekteras markanläggningar på traditionellt vis med Novapoint 18. Som en del av avtalet skapar ViaNova en kopia av projekteringen i Novapoint 19, så att övergången blir så smårtfri som möjligt när Novapoint 19 finns på marknaden. - Vi levererar kontinuerligt filer till ViaNova som sedan behandlar indata och lägger in den i Novapoint 19, säger Johansen. - Förutom att färdigutveckla och testa Novapoint 19 i enlighet med alla de delar som är beställda, hjälper de oss med IFC- konvertering och kontroll av beräknade mängder. ViaNova används också som stöd i användandet av dagens Novapoint 18, samt kommer ansvara för utbildning när COWI börjar använda NP 19 DCM. Stor förväntningar på Novapoint 19 DCM - Vi har stora förväntningar på Novapoint 19, fortsätter Johansson. - När alla teknikområden jobbar objektorienterat mot en enda modell, är kvalitetssäkringen mycket bättre. Novapoint 19 DCM har också den fördelen att det finns ett VR-fönster integrerat i Quadri-modellen, som möjliggör visualisering och därmed kvalitetssäkring på ett effektivare sätt. Man kan till exempel dela upp skärmen i flera fönster och visa utvalda längder och tvärsnitt, samt plan och VR-visualisering. - Vi förväntar oss också mer exakt mängdhantering och bättre kontroll av massorna, säger Johansen. - Systemet ger också en fullständig översikt över aktiviteter som utförts, versioner som du senare kan gå tillbaka till om så önskas.

5 Novapoint 19 DCM är utformad som en så kallad plug-and-play-system med ett öppet gränssnitt som gör det möjligt för de flesta mjukvarusystem att ansluta sig till. - ViaNova har varit mycket samarbetsvilliga och engagerade i projektet, avslutar Paal Christian Johansen. - Med den utökade BIM-modellen och slutförandet av Novapoint 19 DCM, är det på många sätt orörd mark vi hanterar, samtidigt känner vi att vi är på väg mot något stort och helhetligt. Det är ett litet äventyr för en ingenjör.
