1 Quadri DCM Handledning för administratörer och användare i projekt som kör Quadri DCM Version

2 Innehåll Syfte... 2 Inledning... 3 Begreppslista... 4 Förberedelser... 6 Quadri Model Manager QMM... 7 Starta QMM... 7 Logga in... 7 Gränssnitt... 8 Models... 8 Add model lägg till ny modell... 8 Modify Model ändra i en befintlig modell... 8 Delete Model... 8 Move Model... 9 Restore Model... 9 Activity... 9 Användarkonton (User accounts)... 9 Skapa ny modell i Quadri DCM Arbetsflöde Lägg till modell Lägga till användare i modellen Ge olika roller till användare Gör modellen tillgänglig Börja arbeta med modellen Skapa uppkoppling mot Quadri DCM Skapa designprojekt Generellt Var Användare Ladda hem lokalt dataset (workset)

3 Syfte Denna handledning skall ge Serverdministratörer, projektadministratörer och användare hjälp att komma igång med Quadri DCM. Med hjälp av denna handledning skall en serveradministratör kunna göra följande: 1. Använda QMM (Quadri Model Manager) 2. Skapa modell 3. Lägga till och administrera användarkonton 4. Skapa designprojekt 5. Hjälpa andra projektmedlemmar att koppla upp sig mot servern Med hjälp av denna handledning skall en Projektadministratör/projektör kunna göra följande: 1. Skapa uppkoppling mot modeller som ligger på Quadri DCM 2. Skapa designprojekt kopplade till en modell på servern 3. Kunna arbeta i ett projekt mot Quadri DCM, dela och ta emot information Denna handledning behandlar inte installation och underhåll av själva serverprogramvaran. För ytterligare handledning hänvisas till onlinehjälpen för Novapoint på följande länkar: Quadri Model Manager (QMM) >> Novapoint DCM >> 2

4 Inledning Från och med lanseringen av Novapoint DCM och Quadri DCM har prokektering och planering med Novapoint fått en ny dimension. Det är nu möjligt att i realtid ha kontroll över förändringar och uppdateringar i projektet. Det är nu också möjligt att arbeta flera personer samtidigt i samma modell utan att påverka varandra. Detta görs möjligt genom att projektets databas, Quadrimodellen, flyttas från en lokal disk till en server och där görs tillgänglig via internet i en s.k. molnlösning. Användarna jobbar som vanligt i Novapoint eller andra projekteringsapplikationer men med hjälp av Novapoint DCM Bas, BIM-klienten, kan de dela information med andra som arbetar i samma projekt. 3

5 Begreppslista Här följer en lista med begrepp som återkommer när man pratar om Novapoint DCM, Quadri DCM och BIM i stort. Aktivitet Dela Designprojekt Novapoint DCM Objekt Process Processmall Projektadministratör Pärm QMM QuadriDCM Quadrimodell En samlingspunkt i modellen som beskriver vad man vill göra, hur det utförs och vad som blir resultatet. Exempel på aktiviteter är tex Vägmodell, Triangulering av markyta eller Import av nivåkurvor. Skicka uppdateringar från den ett lokalt workset till den centrala modellen. Uppdelning av en central modell görs i olika designprojekt. Detta kan användas för att dela upp den centrala modellen i olika etapper, huvuddelar etc. En central Quadrimodell måste innehålla minst ett designprojekt. Det är designprojektet som varje enskild användare laddar ner som en lokal kopia (workset) på sin egen dator. Samlingsnamn på projekteringsprogramvarorna från Vianova. Exempelvis VA, Väg, Bas, Landskap, Virtual Map. Poster i databasen som beskriver något i den fysiska verkligheten. Exempel kan vara en ledning, en vägkant, en gräns, en brunn eller en byggnad. Till varje objekt kan kopplas ett antal attribut, beskrivningar. Exempel på attribut kan vara typ, färg, dimension, ägare, kod eller geometri. En sammanhängande kedja av aktiviteter och objekt som beror av varandra. Färdig tom struktur för att sätta upp en process. Person som har behörighet att skapa designprojekt kopplade mot Quadri DCM. Samlingsmapp för Quadrimodeller på en lokal PC. En pärm kan användas till att exempelvis samla olika lokala arbetsdatasett vid användning av Quadri DCM. Webgränssnitt för att administrera Quadri DCM Produktnamn på serverprogrammet som hanterar modeller på den server där det installeras. Vianova Systems produktnamn på databasen där projektdata kan sparas. Den version av Quadrimodellen som används idag heter Quadri G4 och bygger på ISO standarder i serien. 4

6 Reservera Serveradministratör Ta emot Workset Låsa data för redigering av en användare. När en aktivitet är reserverad av en användare kan den enbart användas av andra användare som underlag. Ingen annan kan göra ändringar i den reserverade aktiviteten. Person som handhar QMM och sätter upp modeller, skapar användarkonton etc. Ladda hem uppdateringar från den centrala modellen till ett lokalt workset. Den lokala kopian av Quadrimodellen som ligger på varje användares egen dator. Det är detta workset som kopplas mot den centrala modellen. Allt arbete man gör i form av beräkningar etc. körs i den lokala kopian och delas sedan till den centrala modellen. 5

7 Förberedelser Innan man kan börja följa det som beskrivs i detta dokument måste följande ha gjorts av installatörer och IT-tekniker på ditt företag eller hos den serverleverantör ni valt att placera era servrar hos. 1. Installerat Quadri DCM 2. Skapat en server med namn/ip-adress och angett portnummer 3. Skickat ut information om webadress till QMM samt användarnamn/lösenord till Serveradministratören 6

8 Quadri Model Manager QMM QMM handhas av en eller flera utsedda personer som är serveradministratörer. Som serveradministratör för Quadri DCM på ditt företag ansvarar du för att uppdatera användarkonton samt skapa och administrera modeller på servern. Detta arbete utför med hjälp avqmm, Quadri Model Manager som är ett webbaserat program som hanterar modeller som ligger på servern i Quadri DCM. Inne i QMM är språket engelska. Starta QMM Du startar QMM genom att klistra eller skriva in länken till den aktuella serverns QMM i din webläsare. Denna länk får du från den som installerat Quadri DCM på ditt företag. Logga in Ange användarnamn och lösenord för serveradministratören. Detta får du från installatören eller ditt företags IT-tekniker. 7

9 Gränssnitt Så här ser QMM:s gränssnitt ut Models Add model lägg till ny modell Se vidare under rubriken Skapa ny modell i Quadri DCM Modify Model ändra i en befintlig modell Under detta kommando finns funktioner för att göra följande saker - Uppdatera information om modellen - Lägga till användare i modellen - Ta bort användare i modellen - Sätta roller på olika användare (design och/eller administratör) - Uppdatera modellens objektkatalog (skall göras med försiktighet) - Uppdatera aktivitetsmodellen (skall göras med försiktighet) Delete Model Ta bort modell på servern (skall alltid göra med försiktighet) 8

10 Move Model Flytta modell mellan servrar (importera och exportera modeller) Restore Model Återskapa modell som på något sätt blivit förstörd. Rödmarkerade texter ovan beskriver moment som man inte skall utföra om man inte är absolut säker på vad man gör. Kontakta Vianova om du skall utvöra någon av dessa operationer. Activity Här under kan du se vilka worksets som är ute hos olika användare. Det är också under denna flik som du kan ta bort en koppling till ett lokalt workset och på så sätt släppa alla reservationer från en användare. Denna funktion skall givetvis användas med försiktigthet och aldrig utan att kolla med den som har ett workset som skall tas bort att det är ok att ta bort det! Användarkonton (User accounts) Här under skapar man och administrerar användarkonton på servern. För att kunna jobba i projekt mot Quadri DCM måste man ha ett användarkonto och en inloggning. 9

11 Det är bara serveradministratören som kan ändra lösenord för en användare i modellen. Det enklaste är att alla användare i samma projekt har samma lösenord. 10

12 Skapa ny modell i Quadri DCM Dessa moment utförs av den som är serveradministratör för Quadri DCM. I följande instruktion går vi steg för steg igenom hur man skapar en ny modell på servern och sedan göra den tillgänglig för andra projektmedlemmar. Arbetsflöde Skapa modell i Quadri DCM En person med administratörsbehörighet till servern lägger upp en modell i QMM vid projektstart. Hen sätter också upp vilka personer som skall ha behörighet att arbeta i modellen. Skapa designprojekt En person som är Project Admin för modellen skapar designprojekt, ett eller flera i modellen. Arbetsflöde för projektmedlem 1. Hämta ut projekt från servern (görs EN gång), därefter ligger en kopia av projektet lokalt 2. Arbeta med projektet lokalt Gör Dela när du vill dela med dig av dina ändringar i projektet till andra Gör Ta emot när du vill få tillgång till de modifieringar som andra har gjort i projektet Gör Reservera när du vill ändra på dina rättigheter till projektet. Det är endast en person åt gången som kan ha skrivrättighet till ett visst objekt. 11

13 Lägg till modell Vi börjar genom att logga in på servern med hjälp av QMM Gå in under Models och välj Add Model Fyll i modellens namn och en beskrivning av modellen. Välj sedan aktuell featurekatalog och språk (alltid den senaste). Ange lösenordet en gång till och tryck next Välj sedan CRS koordinatreferenssystem för modellen Här är det bra att välja Sweden extended eftersom man då kan välja på en mängd nya och äldre koordinatsystem i Sverige (SWEREF99, RT90 mfl) Välj CRS i plan och i höjd och trycker sedan next Läs igenom under summary och se att allt är rätt. Är något fel ändra. Tryck sedan på Create Model och modellen skapas på servern. Nu är modellen skapad. Nästa steg är att göra den tillgänglig och att bestämma vilka som skall ha tillgång till modellen. 12

14 Lägga till användare i modellen Gå in under Models Modify Model Users Välj modellen i droplistan högst upp och lägg sedan till (eller ta bort) aktuella användare av modellen med hjälp av pilarna. Tryck sedan på Update Model Users Ge olika roller till användare För att kunna styra vem som får göra vad i modellen kan man ge olika roller till olika användare. Gå in under Models Modify Models Roles 13

15 Nu ser man en lista på vilka användare som har rättigheter att arbeta med den aktuella modellen. En av dessa användare måste vara Project Admin, dvs ha rättigheter att skapa och administrera Designprojekten i modellen. Sätt en lämplig användare som Project Admin (och design) och tryck på Update Roles Gör modellen tillgänglig För att användarna skall kunna hämta och lämna data till modellen på servern måste den vara tillgänglig, Available. Detta hanterar man under Models-fliken. Bocka för den den, eller de, modeller du vill sätta som tillgängliga och tryck på Set Available Nu är modellen tillgänglig för alla som har behörighet att jobba mot den. 14

16 Börja arbeta med modellen Innan man man börja läsa in data och projektera i modellen måste alla användare skapa en uppkoppling mot modellen. Projektadminstratören måste dessutom skapa Designprojekt som är det man jobbar med i modellen. En modell på QuadriDCM kan innehålla flera designprojekt, tex ett designprojekt per etapp i ett vägprojekt. Skapa uppkoppling mot Quadri DCM Detta moment skall göras av alla deltagare i projektet. När modellen finns klar i Quadri DCM kan varje deltagare i projektet komma åt modellen och ladda hem sina lokala kopior att jobba med. Börja med att starta Novapoint genom att klicka på Sedan välj Anslut till ett projekt på startsidan. Klicka sedan på Lägg till Quadri DCM 15

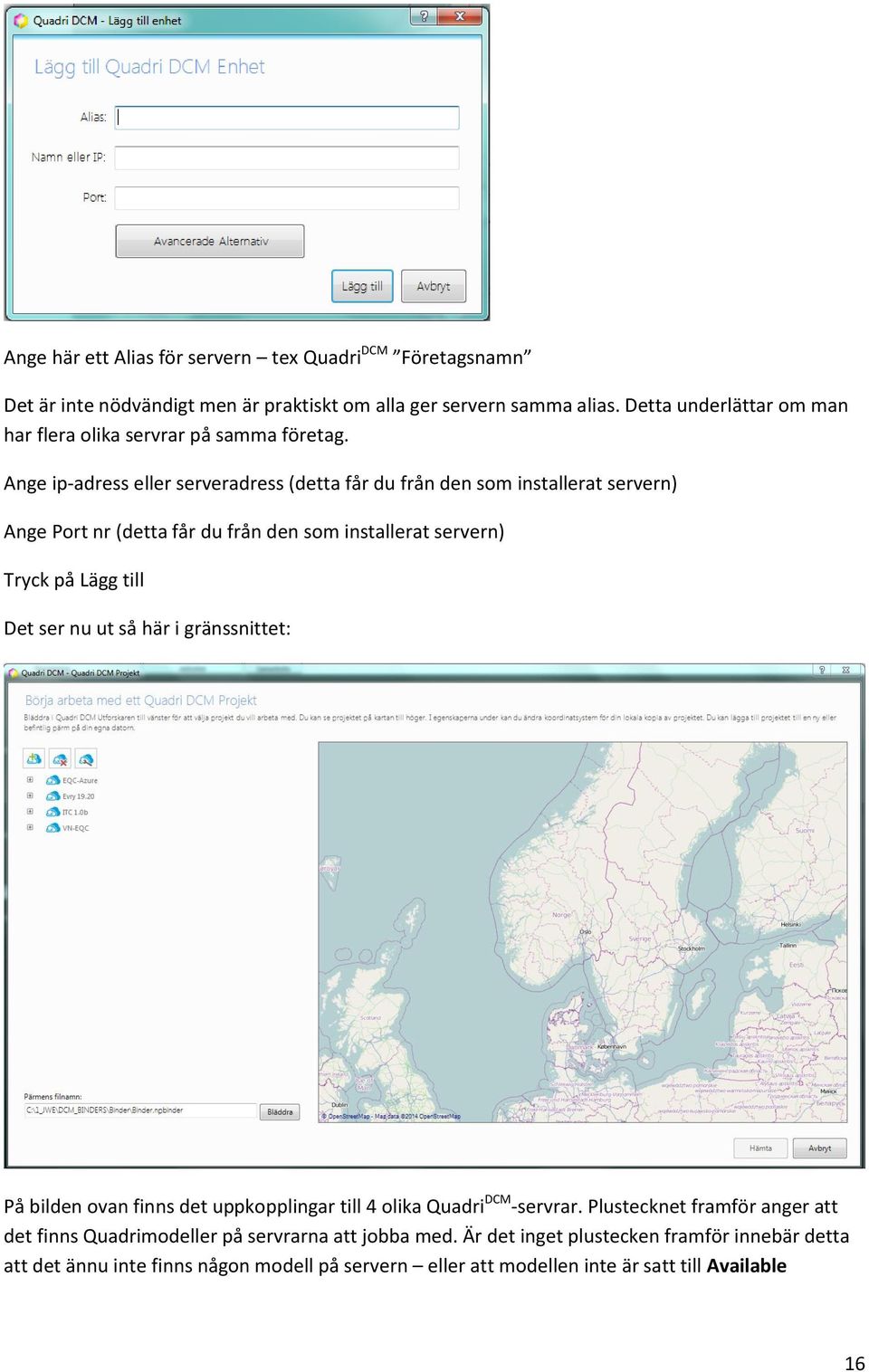

17 Ange här ett Alias för servern tex Quadri DCM Företagsnamn Det är inte nödvändigt men är praktiskt om alla ger servern samma alias. Detta underlättar om man har flera olika servrar på samma företag. Ange ip-adress eller serveradress (detta får du från den som installerat servern) Ange Port nr (detta får du från den som installerat servern) Tryck på Lägg till Det ser nu ut så här i gränssnittet: På bilden ovan finns det uppkopplingar till 4 olika Quadri DCM -servrar. Plustecknet framför anger att det finns Quadrimodeller på servrarna att jobba med. Är det inget plustecken framför innebär detta att det ännu inte finns någon modell på servern eller att modellen inte är satt till Available 16

18 Skapa designprojekt Detta moment utförs av den som är Project Admin för den aktuella modellen. För att kunna jobba mot modellen i Quadri DCM måste man skapa Designprojekt. Ett Designprojekt är en delmodell i den stora modellen som jag utför det praktiska arbetet i. Det är Designmodellen som varje användare skapar en lokal kopia av som sedan används för att hämta, dela och reservera data mot modellen i Quadri DCM. Man kan se det som i ovanstående bild. I Quadri DCM finns en MODELL som innehåller ett antal DESIGNPROJEKT. Lokalt på varje användares dator finns en PÄRM som innehåller ett antal lokala kopior av designprojekten. Dessa kopior är Quadrimodeller och man jobbar i dem på samma sätt som om man hade jobbat utan Quadri DCM. Enda skillnaden är att man nu kan kommunicera med den centrala modellen på servern och på så sätt dela, ta emot och reservera data. För att skapa ett designprojekt måste man vara Project Admin för den aktuella modellen. Kontrollera att du är Project Admin för den aktuella modellen. Tryck på Novapointknappen Tryck på Projekt Admin Välj sedan sen server du vill jobba med i trädstrukturen. Logga in med ditt användarnamn och lösenord 17

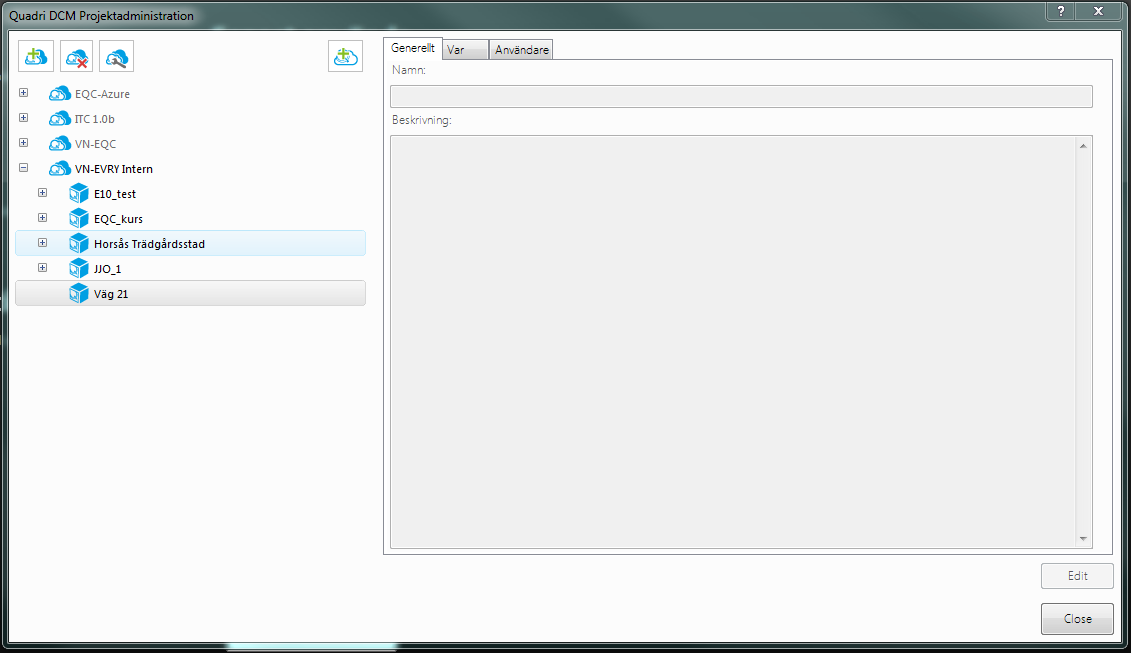

19 Välj sedan den modell du vill arbeta med genom att klicka på kuben För att lägga till ett designprojekt i modellen tryck på och du kan sedan ange inställningar för designprojektet i dialogen till höger. Generellt Här anger man ett namn på Designprojektet (I detta fall Väg 21 Etapp 1). Skriv in en beskrivning av designprojektet också (Exempelvis; Delen Skokloster-Årsunda, teknikansvarig B Andersson) Var Här anger man var i den fysiska världen designprojektet ligger. I nuvarande version (19.20 FP3) måste man ange koordinaterna manuellt genom att skriva in eller kopiera in från en textfil. I senare versioner kommer man att kunna markera området direkt i en karta istället. Tänk på att koordinaterna anges med Nordkoordinaten först samt att en punkt måste anges 2 gånger Dvs att ett område med 4 hörn alltid anges med 5 punkter. 18

20 Dubbelklicka på raden markerad med blå punkt i bilden ovan. Tryck sedan på valknappen som dyker upp längst ut till höger och klistra in koordinaterna. Tryck sedan på nästa. Användare Här väljer man ut vilka av användarna i modellen som skall ha möjlighet att jobba med det aktuella designprojektet. Lägg till användare genom att flytta över användare med hjälp av pilarna. Man kan givetvis ta bort och lägga till användare i efterhand. Detta gör man genom att gå in via Projekt Admin och klicka på designprojektet. Tryck slutför Nu finns designprojektet klart att ladda hem för alla behöriga användare. 19

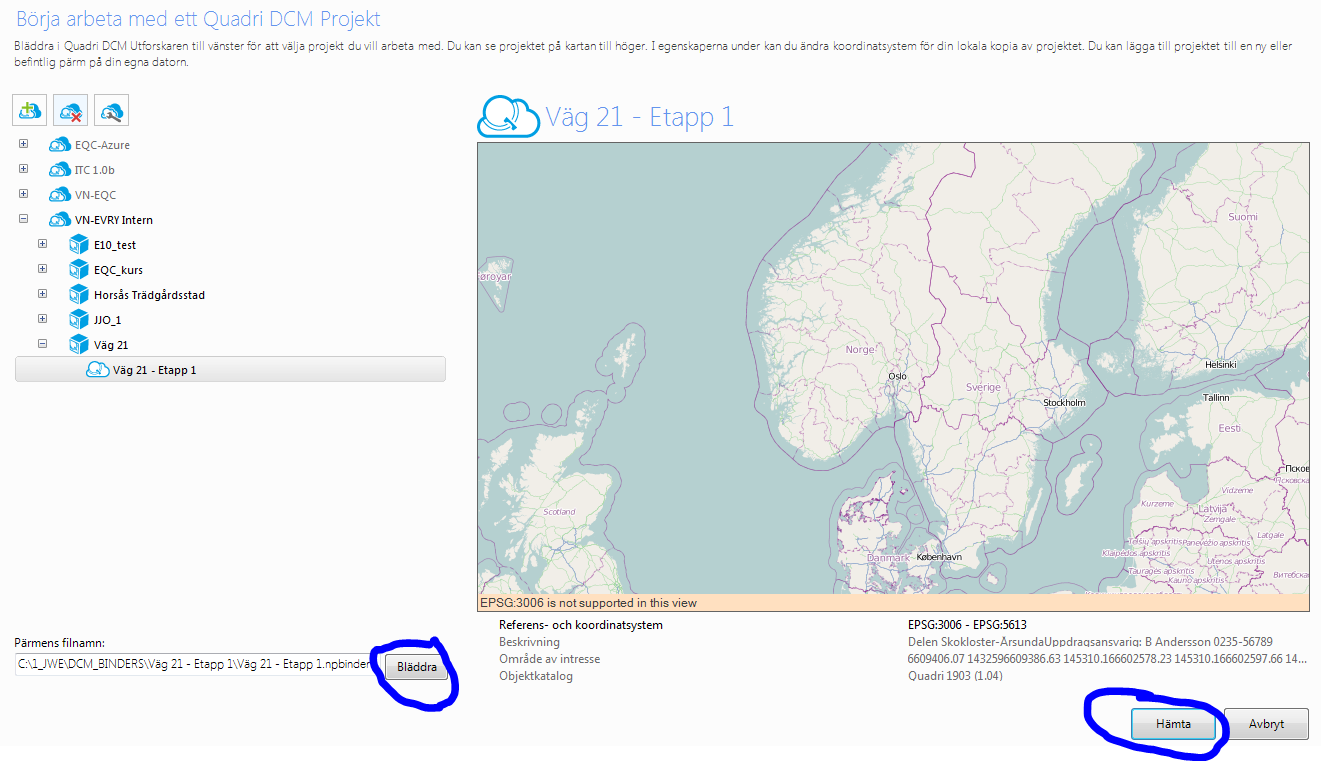

21 Ladda hem lokalt dataset (workset) Detta moment utförs av alla som skall arbeta med modellen Börja med att starta Novapoint genom att klicka på Sedan välj Anslut till ett projekt på startsidan. Klicka i listan över tillgängliga modeller ner till det designprojekt du vill ladda hem en kopia av. Skapa först en Pärm (Binder) genom att bläddra fram en lämplig sökväg. Tryck sedan på Hämta. Du har nu en lokal kopia av designprojektet, eller rättare sagt den del av modellen du vill jobba med på din dator. Du kan nu läsa in data, projektera och modellera med hjälp av Novapoint eller andra programvaror och importera data i din lokala modell. Dela sedan data till den centrala modellen så att andra kan ta del av den. 20
