Att jobba med delade projekt i Quadri DCM

Transkript

1 Att jobba med delade projekt i Quadri DCM Den absolut största nyheten inom ramen för hela NovapointDCM systemet är möjligheten att arbeta mot servern Quadri DCM och på så sätt kunna dela all data till alla i projektet. I det här dokumentet går vi igenom vad man skall tänka på när man jobbar i delade projekt. Quadri DCM Quadri DCM fungerar principiellt så att den central databas, Quadrimodell, lagras på en server någonstans. Servern kan finnas hos ditt eget företag, ett annat företag (tex hos entreprenören i en totalentreprenad), hos din beställare eller Vianova. För dig som användare har dock detta ingen betydelse rent praktiskt. Genom att tilldela respektive medlem i projektet behörighet till servern kan respektive användare hämta hem en lokal spegling av Quadrimodellen till sin egen dator. Allt arbete man gör i modellen sker lokalt på egen dator och sedan skickas alla förändringar upp till servern, där andra sedan kan ta del av dem. För att kunna arbeta med en aktivitet i projektet måste man reservera aktiviteten dvs tala om för alla andra som jobbar i projektet att man just nu arbetar med detta och att ingen annan kan gå och förändra något. Dock kan alla andra använda en reserverad aktivitet som underlag, illustrationsobjekt etc. 1

2 Att skapa en uppkoppling till Quadri DCM Innan man som enskild användare kan koppla upp sig mot en delad modell i Quadri DCM måste en del jobba vara utfört av IT-avdelningen på ditt företag eller av Vianova. - Skapa plats på QuadriDCM-servern för just ditt projekt - Skapa användarkonton för alla som behöver komma åt datan - Meddela vilka uppgifter du skall ange när du skapar din anslutning till Quadri DCM När du öppnar NovapointDCM och har startsidan framför dig trycker du på Anslut till ett projekt. Du kan också välja att gå in i Novapointmenyn, «N-knappen», och välj Anslut till ett projekt. Du får upp följande meny på skärmen gränssnittet för att skapa nya anslutningar till Quadri DCM. 2

3 Tryck på Lägg till Quadri DCM och ange ett alias (förslagsvis din signatur på företaget) samt IP-adress, eller namn på servern samt en port. Dessa uppgifter får du av din IT-ansvarige i projektet. Tryck lägg till och logga in med inloggning och lösenord (som du också fått av IT-ansvarig). Du ser nu en trädstruktur med de «binders» på Quadri DCM som du har tillgång till. Klicka på det «molnet», Quadrimodell du vill hämta. 3

4 Du ser nu en karta som visar var projektet är beläget och längst ner till vänster anger du var du vill att kopplingen till Quadrimodellen skall lagras lokalt på din dator. (Vi återkommer till exakt hur, och var på datorn din lokala kopia av Quadrimodellen lagras). Tryck sedan på hämta och modellen hämtas hem till din dator. Detta kan ta olika lång tid beroende på hur stor modellen är. Jobbar du i ett normalt vägprojekt där Quadrimodellen redan innehåller markytemodeller etc får du räkna med en tid på minuter beroende på modellens storlek. 4

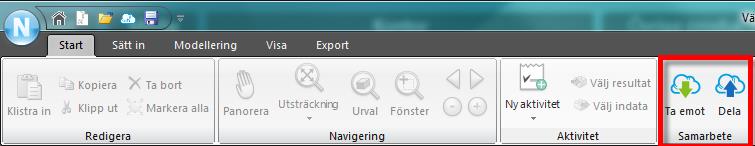

5 Jobba i en delad modell När du har laddat hem en delad modell för första gången kan det se ut som nedan i din utforskare i Novapoint DCM Bas: Det grå strecket framför respektive mapp samt det lilla blå molnet framför namnet på Quadrimodellen är det enda som visar att du jobbar med en delad modell. I övrigt fungerar gränssnittet på samma sätt som när du jobbar lokalt. (Se kursmaterial Novapoint DCM Bas Grundkurs) I startmenyn har du en knapp för att dela och ta emot data från Quadri DCM. Om du inte är helt säker på att din lokala kopia av modellen är uppdaterad böjar du arbetet med att trycka på knappen Ta emot. Då kommer följande dialog upp: Här ser du vilka aktiviteter och objekt som uppdaterats i modellen sedan du laddade hem den förra gången. - Ett grönt plus betyder att det är en ny aktivitet/objekt - Blått streck innebär att en existerande aktivitet har uppdaterats 5

6 Tryck på Ta emot alla uppdateringar och hämtningen påbörjas. Din lokala kopia av Quadrimodellen uppdateras nu. Detta kan ta en stund beroende på hur mycket data som har uppdaterats, normalt 3-10 minuter. När du sedan öppnar upp processträdet kan du se vilka aktiviteter som är reserverade av en annan användare: Om du för muspekaren över aktiviteten så kommer det upp en liten ruta där det står vem som reserverat aktiviteten. Om vill reservera en aktivitet för att kunna jobba med den markerar du aktiviteten och högerklickar, välj sedan reservera. Du kan reservera aktiviteter på vilken nivå du vill i processen. Kom bara ihåg att du reserverar alla aktiviteter som ligger inbäddade i den samlingsaktiviteten du reserverar. Du får ett grönt streck framför aktiviteten. När du sedan öppnar aktiviteten (i detta fall öpnnar vägmodellen växlar strecket till blått och får ett utropstecken framför. Detta betyder att du har gjort ändringar i modellen och måste dela dem för att andra skall se dem. För att dela dina ändringar klicka på Dela: För att dela dina ändringar klicka på Dela Dina uppdateringar skickas nu upp till servern. Detta kan ta lite tid beroende på mängden och typ av uppdateringar. Dina reservationer ligger också med i uppdateringen. Vill du göra aktiviteterna tillgängliga för andra att ändra i måste du släppa dina reservationer. 6

7 För att släppa reservationen högerklickar du på en aktivitet, en samlingsaktivitet eller på hela Quadrimodellen och släpper reservationerna. 7

8 Var hamnar din lokala kopia av modellen När du laddar hem en kopia av modellen styrs placeringen av den i din installation. Modellerna hamnar här: C:\Users\Ditt.Namn\AppData\Local\Qg4\2E1CF AFD307ADE7722C\Job\7\PROJEKTNAMN Löpnr\ Binder Om du väljer att ladda hem en ny kopia av modellen istället för att jobba vidare med din lokalt sparade kopia kommer du att få en ny kopia med ett löpnummer efter. På detta sätt kan du skapa egna backuper av modellen lokalt och göra. Du kan på detta sätt även ta en kopia av servermodellen, koppla loss den från servern och fortsätta med den som ett helt lokalt projekt. 8
