Fördelar med att använda Novapoint DCM jämfört med 19.10

Transkript

1 Fördelar med att använda Novapoint DCM jämfört med I och med Novapoint är alla Novapointmoduler kopplade till Quadrimodellen (Förutom Novapoint Samhällsplanering och Novapoint Fjärrvärme.) Läs allt i detalj här; I detta dokument går vi modul för modul igenom vilka förbättringar som skett i och med och kommenterar vilka förändringar vi anser särskilt värdefulla för er. Sammanfattning De viktigaste anledningarna att köra är enligt oss på Vianova dessa: 1. Förbättringar i Quadri DCM som sparar tid åt er i projekteringen 2. Direkt inläsning av VA-modellen i Quadri. 3. Förbättringar och nya funktioner i Novapoint Väg som ger er en bättre modell 4. Förbättringar vid import av data till Quadrimodellen

2 Novapoint DCM BAS Förbättrad hantering vid inläsning av punktmoln > punkter Snabbare navigering i plan och 3D-fönster Möjligt att ställa in maximal zoom-nivå i 3D-fönstret Direktlänkar till webbaserad objekttypskatalogen. Detta ger användaren direkt tillgång till information om alla objekt med tillhörande attribut som går att spara ner i databasen. Tillgång till geometrisk information om alla objekt i databasen genom ett knapptryck. Bortfiltrering av block i 0,0,0 vid import av data Bortfiltrering av allt på lager 0 vid import från dwg Förbättrade funktioner för ortofoto och WMS-tjänster. Exempel på en öppen WMS-tjänst är Geodataportalen. Nya funktioner för att navigera till och söka efter enskilda objekt i databasen. Ny visningsstilar för terränganalys, tex för att se lutningar på vägmodeller eller markytor. Terränganalys av vägmodell för att hitta instängda områden tex. Alla erfarenheter som gjorts under 2013 i arbetet med och har lett fram till en stor mängd förbättringar i databasen Quadri G4. Alla dessa förbättringar, stora som små, är inarbetade i

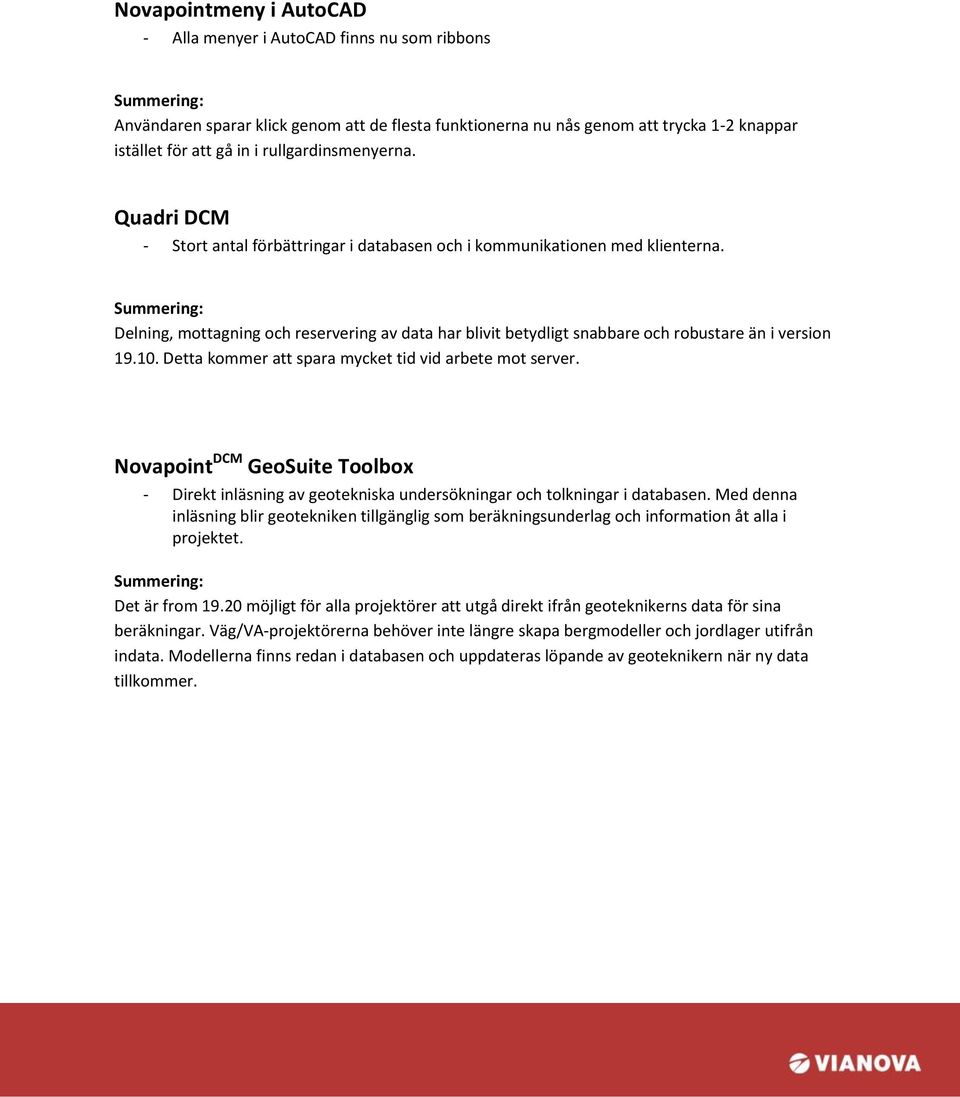

3 Novapointmeny i AutoCAD - Alla menyer i AutoCAD finns nu som ribbons Användaren sparar klick genom att de flesta funktionerna nu nås genom att trycka 1-2 knappar istället för att gå in i rullgardinsmenyerna. Quadri DCM - Stort antal förbättringar i databasen och i kommunikationen med klienterna. Delning, mottagning och reservering av data har blivit betydligt snabbare och robustare än i version Detta kommer att spara mycket tid vid arbete mot server. Novapoint DCM GeoSuite Toolbox - Direkt inläsning av geotekniska undersökningar och tolkningar i databasen. Med denna inläsning blir geotekniken tillgänglig som beräkningsunderlag och information åt alla i projektet. Det är from möjligt för alla projektörer att utgå direkt ifrån geoteknikerns data för sina beräkningar. Väg/VA-projektörerna behöver inte längre skapa bergmodeller och jordlager utifrån indata. Modellerna finns redan i databasen och uppdateras löpande av geoteknikern när ny data tillkommer.

4 Novapoint DCM VÄG Nytt format på vägmodellen Ny funktion för terrängmodellering som gör det möjligt att använda sig av räknade linjer för att begränsa och styra terrängmodelleringen. Ny funktion för att hantera djupsprängning. Funktionen gör det möjligt att i detalj styra utseendet på djupsprängningen. Ny funktion för att låta bankhöjd/skärningsdjup styra släntlutning Ny funktion för släntbeklädnad. Det är nu möjligt att lägga in släntbeklädnad med djup dvs under baksläntens nivå. Detta ger en korrekt terrassmodell vid exempelvis erosionsskydd. Ny funktion för att rita ut flera profilformulär på samma gång. Utritning av tvärsektionsskisser direkt till pdf. Nya visningsstilar för väg som ger en tydligare bild i 3D-fönstret. Nedanstående bilder visar resultatet av de nya funktionerna: Släntbeklädnad

5 Djupsprängning Terrängmodellering Låta skärningsdjup eller bankhöjd styra släntlutning I och med har vi förbättrat några kritiska moment i vägmodellen som länge varit svåra att jobba med. Det gäller framförallt terrängmodellering och släntbeklädnad som nu har vässats betydligt. Sammantaget ger de nya funktionerna i vägprojektören större möjligheter att i detalj beskriva vägens uppbyggnad och därmed också lämna ifrån sig en korrekt modell.

6 Novapoint DCM VA/Kabel - Alla beräkningar från VA/Kabel sparas nu direkt i Quadrimodellen och syns där som solidobjekt med alla attribut som anges i VA-modellen. (Material, ledningstyp, brunnstyp, mått, dimensioner etc) Det är först i som Novapoint VA/Kabel är fullt ut integrerad med Quadrimodellen. Eftersom hela VA-modellen syns och uppdateras löpande i Quadridatabasen kan alla andra inblandade i projektet se hur ledningarna påverkar projektet. Novapoint DCM Vägmarkering - Vägmarkeringslinjerna kan nu lyftas in i Quadrimodellen med ett knapptryck. Man kan sedan lyfta upp vägmarkeringen i 3D för att enkelt granska den tillsammans med vägmodeller, VA och annat gör det betydligt enklare att se hur vägmarkeringen funkar ihop med övrig projektering. Exempelvis kan man visa vägmarkering och siktberäkning tillsammans i 3D. Novapoint DCM Virtual Map - Förbättrad integration med Quadrimodellen - Support för att läsa in flera 3D- och planpresentationer från Novapoint DCM BAS Det är från och med enkelt att använda Novapoint Virtual Map tillsammans med Novapoint DCM. Man läser in presentationsvyer från databsen direkt in i Virtual Map och kan där arbeta vidare med dem för att skapa visualiseringar.
