Novapoint DCM Bas GRUNDKURS. Version 19.10

Transkript

1 Novapoint DCM Bas GRUNDKURS Version

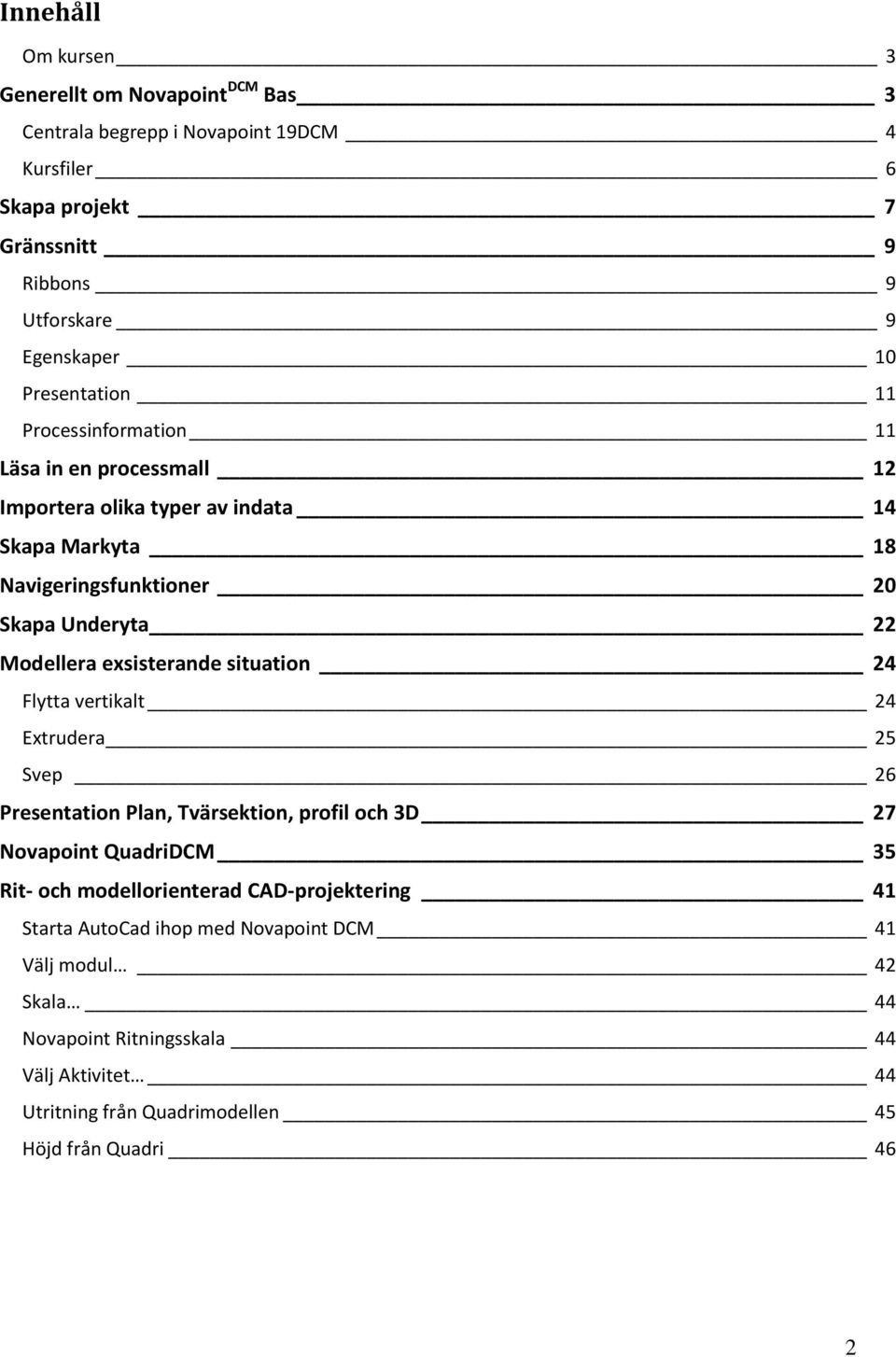

2 Innehåll Om kursen 3 Generellt om Novapoint DCM Bas 3 Centrala begrepp i Novapoint 19DCM 4 Kursfiler 6 Skapa projekt 7 Gränssnitt 9 Ribbons 9 Utforskare 9 Egenskaper 10 Presentation 11 Processinformation 11 Läsa in en processmall 12 Importera olika typer av indata 14 Skapa Markyta 18 Navigeringsfunktioner 20 Skapa Underyta 22 Modellera exsisterande situation 24 Flytta vertikalt 24 Extrudera 25 Svep 26 Presentation Plan, Tvärsektion, profil och 3D 27 Novapoint QuadriDCM 35 Rit- och modellorienterad CAD-projektering 41 Starta AutoCad ihop med Novapoint DCM 41 Välj modul 42 Skala 44 Novapoint Ritningsskala 44 Välj Aktivitet 44 Utritning från Quadrimodellen 45 Höjd från Quadri 46 2

3 Om kursen Detta är en förenklad kurs avseende Novapoint DCM Bas. Kursen riktar sig till nybörjare som inte tidigare arbetat med Novapoint. Detta utbildningsdokument har till syfte att steg för steg ge grundläggande kunskaper i och förståelse för NovapointDCM Bas. Programmet innehåller många funktioner och möjligheter därför bör man under den första tiden begränsa sig till en grundläggande arbetsmetodik. Generellt om Novapoint DCM Bas Novapoint Bas är en självständig modul och innehåller grundläggande funktioner för projektörer. För att använda någon annan modul måste Novapoint Bas vara laddad. Grundtanken med Novapoint DCM är öppenhet och transparens. Alla som jobbar i ett projekt skall ha tillgång till all relevant information hela tiden. Systemet Novapoint DCM består av av följande delar: Quadrimodell Novapoint Bas Novapoint Moduler Quadri DCM Databas för att lagra data. Databasen är objektbaserad och lagrar både befintlig och projekterad data. Grundmodul som innehåller funktioner för att hantera befintlig och projekterad data. Projekteringsmoduler för tex väg-, VA- och markprojektering. Resultaten från dessa moduler sparas och länkas samman i Novapoint Bas. Internetbaserad serverlösning för att lagra data i en central databas (Quadrimodell) så att man kan arbeta många samtidigt och använda samma underlag och dela data med varandra. Man kan använda Novapoint DCM både lokalt på sin egen dator och kopplat till servern Quadri DCM. Novapoint DCM använder sig av AutoCAD för att skapa ritningar och för att leverera ut data i form av dwg-filer. 3

4 Centrala begrepp i Novapoint 19DCM För att förstå hur NovapointDCM Bas fungerar är det viktigt att känna till vissa centrala begrepp. Nedan går vi igenom hur programmet fungerar och vad de olika begreppen betyder och hur de hänger ihop med varandra. Process Aktivitet Verktyg Resultat Indata Objekt Ett antal aktiviteter som kopplas till varandra genom att resultatet från en aktivitet används som indata till andra aktiviteter Alla arbetsuppgifter man utför i NovapointDCM kallas för aktiviteter. En aktivitet använder ett verktyg för att bearbeta indata till ett resultat. Funktioner som används för att bearbeta indata eller lagra utformningsparametrar. Slutprodukten av en aktivitet, t,ex en höjdsättning, markyta eller vägmodell. Resultatet från en aktivitet används ofta som indata i andra aktiviteter. Underlag för importer, beräkningar, utformningar eller presentationer. Det vanligaste är att resultatet från en aktivitet, t ex markytan, används som indata i flera andra aktiviteter, t ex vägmodeller eller korrigering av Z-värden. Vissa aktiviteter används för att ta importera och konvertera externt data till Quadri-modellen. Då är indatat t ex inmätningar, kartdata, laserscanningar eller ortofoton och resultatet blir objekt som kan användas vidare som indata. Alla resultat i Novapoint DCM lagras som objekt i Quadrimodellen. Objekten är fördefinierade i en objektkatalog. Exempel på objekt är höjdkurva eller körbanekant. Objekten innehåller en mängd attribut som t ex geometri, typ och metadata. 4

5 Exempel: Aktivitet: Markmodell Indata: inmätning i pxy-format och höjdkurvor i dwg-format. Verktyg: Markyta i Novapoint DCM Bas Resultat: Triangelmodell av både höjdkurvor och pxy-fil. Ett resultat från en aktivitet kan användas som indata i en annan aktivitet. T.ex. kan resultatet från aktiviteten Markmodell användas som indata till en senare aktivitet där man skall skapa en vägmodell. På detta sätt kan man koppla ihop aktiviteter med varandra och få dem att hänga ihop. En förändring i indata till en aktivitet förändrar resultaten och därmed också indata till alla aktiviteter som är ihopkopplade. 5

6 Kursfiler Till kursen hör vissa övningsfiler och en del indata. Dessa kopieras ned på respektive dator enligt följande: Skapa en mapp direkt på hårddisken, C:\Novapoint 19_kurs. Där sparar vi ned samtliga mappar och filer. Se bild nedan. Skapa även en mapp för att spara projektet i. C:\Novapoint 19_kurs projekt. Se bild. 6

7 Skapa projekt 1. Dubbelklicka på ikonen för Novapoint 19 DCM 2. Ett nytt fönster startas. 3. Börja med att starta ett nytt projekt. Man kan skapa ett nytt projekt under sen NY Eller 7

8 4. Ange vilket namn projektet skall ha och var det skall sparas. Namn: namn på byggprojekt. Plats: var projektet ska sparas. Pärmnamn: namn på huvudprojekt, kan vara bra att ange i projekt där man har flera delprojekt. 5. Välj aktuellt koordinatsystem för plan och vertikalled. 6. Välj Objektkatalog 1902 Quadri_1902_1.02.dat. Quadri bygger på ISO TC

9 Gränssnitt Nedan visas ett exempel för placering av olika funktioner i gränssnittet för Novapoint 19 DCM Ribbons Ribbons är ett fliksystem som visas högst upp i programmet. Flera flikar där varje flik innehåller olika funktioner och verktyg. Exempel: Fliken Visa. Under fliken visas olika grupperingar. Den på bilden markerade gruppen innehåller val för olika fönster att aktivera i Novapoint 19. Aktiverade fönster kan placeras om efter eget önskemål Utforskare Utforskaren visar innehållet i en pärm. Där ser man hela trädstrukturen mellan Processer och Aktiviteter. Alla objekt som skapas och förvaras hittar man i denna utforskare. processer objekt 9

10 Egenskaper Dialogen visar olika egenskaper för det fälten du valt. Det kan vara egenskaper på ett objekt. I dialogen Egenskaper kan man t.ex. utläsa ett objekts egenskaper i form av geometri, när data är skapad och kodning av objekt. 10

11 Presentation Dialogen Presentation ger möjlighet att välja vad som skall visas i aktivt visningsfönster. Om t,ex en planvy innehåller för mycket information och man önskar en renare bild så är det i presentationsdialogen man slår av den information man önskar exkludera. Processinformation Kommunikationsdialog från program till användare. Här kommunicerar programmet till dig som användare genom att ge information om t,ex huruvida en aktivitet genomförts korrekt eller ej. Här kan man även få information om vid eventuella fel som uppstått och på så sätt finna och åtgärda dessa. 11

12 Läsa in en processmall För att snabbt komma igång och strukturera upp sina aktiviteter och objekt så är det bra att använda sig av en processmall. Med programmet följer fördefinierade sådana, men det förekommer också att företag och myndigheter har egna mallar. 1. Högerklicka på Process 2. Välj mallen: NP19-Mall Processmall projektering i Novapoint 19 12

13 3. I utforskaren visas nu ett processträd. 13

14 Importera olika typer av indata 4. Välj fliken Sätt in och därefter Importfiler. 5. Välj rätt format och därefter den eller de filer som skall importeras. 6. Kontroll av koordinatsystem. Programmet kontrollerar om filen är i samma koordinatsystem som för aktiv Quadrimodell angivet. I detta fall är importfilens data av okänt koordinatsystem och vi väljer därför att anta Filen har samma koordinatsystem som aktiv Quadrimodell. Möjlighet finns även att själv mata in ett koordinatsystem genom att istället välja att ange ett annat koordinatsystem än aktiv Quadrimodells. 14

15 7. I nästa steg har man möjlighet att göra vissa inställningar med avseende på de data man läser in. I vårt fall väljer vi att acceptera de inställningar som föreslås och trycker OK direkt. 8. Ange namn på aktiviteten och var i trädet just denna aktivitet eller uppdrag skall ligga. Därefter väljs vilken konverteringsregel som skall användas vid inläsningen. Namn: kan använda förslag från programmet Underaktivitet till: /1 indata/1.1 Kartmaterial 9. Val av konverteringsregel för aktuell import (vald fil). Som visas nedan kommer med programmet några fördefinierade Standardkonverteringsregler men det finns även möjlighet att skapa egna anpassade konverteringsregler. Markera Kurs 1 och tryck sedan på Välj och därefter OK. 15

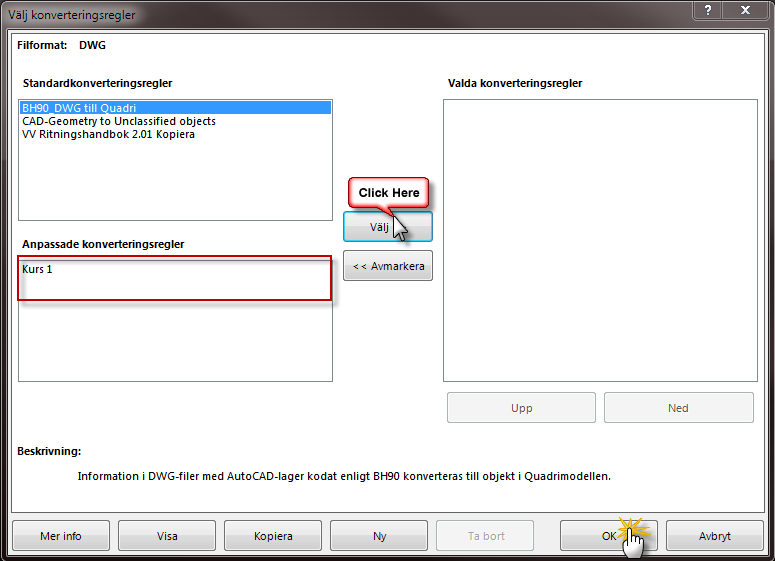

16 Konverteringsregler används för att översätta indatas innehåll till Objekt. Olika typer av filformat har olika sätt att koda eller beskriva datas geometri. Genom att använda sig av olika konverteringsregler för olika typ av indata kan man se till att de objekt som lagras ned i modellen blir ett och detsamma oavsett dess ursprung. 7. I nästa steg ges man möjlighet att förhandsgranska innan processen slutförs. Förhandsgranskning: Titta om resultatet och objekt har blivit rätt. Slutför: Slutför hela processen. Avbryt: Avbryt hela processen. 16

17 8. Läs in all data som finns med under mapp C:\Novapoint 19_kurs\DWG Det samlade resultatet efter inläsning av alla filer borde se ut som ovan! För er som jobbat med Novapoint tidigare vet att man aldrig behöver spara när man jobbar i Bas då allt lagras i din databas per automatik. I Novapoint DCM måste man manuellt spara sin modell då det är en fristående modul. Mycket viktig ny egenskap! 17

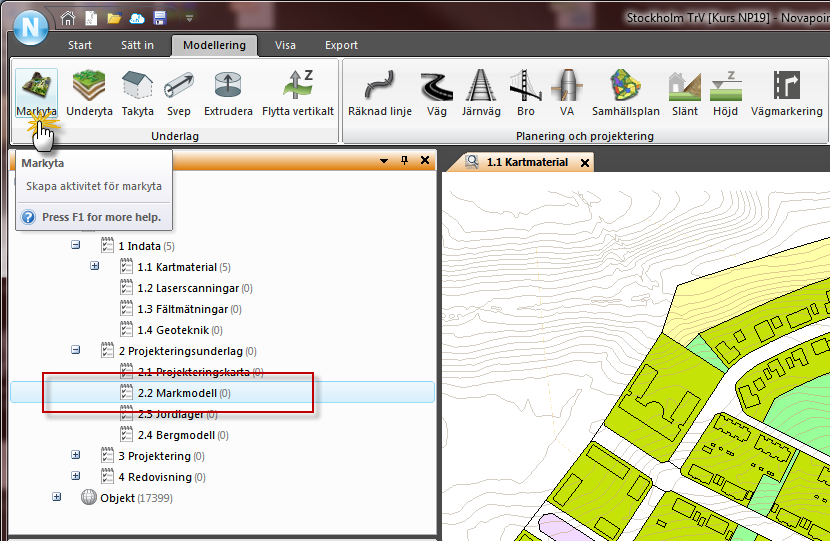

18 Skapa Markyta 1. För att skapa en markmodell så används verktyget Markyta som hittas under fliken Modellering. 2. Bestäm Namn och läge Namn: Markyta från Nivåkurvor Underaktivitet: 2 Projekteringsunderlag/2.2 Markmodell (Ge placering enligt bilden nedan) 3. Välj sedan vilken indata som ska ingå i Markmodellen. Detta görs genom att klicka på knappen Objekt: 18

19 4. Använd Aktiviteter markera Import Nivåkurvor.dwg1, Avsluta dialogen med Stäng 5. Slutför aktivetet. Resultatet kan granskas genom att högerklicka på aktiviteten och välja Visa i 3D 19

20 Navigeringsfunktioner Navigeringsfunktioner Zoom Extents Beskrivning Välj knappen för att zooma så att hela modellen visas Zoom In Peka på (+) för att zooma in i modellen Zoom Out Peka på (-) för att zooma ut i modellen Dubbelklick Välj Pan Orbit Flyg Dubbelklick på valda objekt, fungerar som Zoom Urval (kortkommando G ) Det är fortfarande möjligt att navigera även om du är i Select -läge. Du kan rulla mushjulet för att zooma in och ut. Håll ned mushjulet för att starta pan, använd höger musknapp för att rotera enligt kamerans riktning. Vänster musknapp används för att välja objekt. Panorera med vänster musknapp. Håll ned mushjulet för att flytta modellen. Använd höger musknapp för att rotera kamerans riktning. Vänster musknapp styr Orbit. Alternativt använd hjulet. Zooma in och ut med mushjulet. Ännu en möjlighet är att hålla in Alt och sedan använda vänster musknapp för att rotera. Flyg in och ut genom att hålla ner vänster musknapp och dra musen. Ju större avstånd från centrum av fönstret, desto större navigeringshastighet. Flyga upp och ner genom att hålla mushjulet nedåt. Zooma in och ut genom att rulla på mushjulet. Vrid kamerans riktning genom att hålla ned höger musknapp och dra musen. 20

21 Flyg längs linje Knacka baslinjen av det fönster som du vill flyga tillsammans Föregående Zoomar för att visa föregående utsnitt Nästa Zoomar för att visa nästa vy Tangentval U G W S A D Q E Shift CTRL Beskrivning Gör en U-sväng och vänder riktning 180 grader. Att gå till ett markerat objekt, eller till en specifik plats. Hårkorset definierar position Flytta sig fram Flytta sig bakåt Flytta åt vänster Flytta till höger Flytta till ner Flytta till uppåt Håll nere SHIFT-tangenten för att minska navigationens hastighet. Detta måste kombineras med en av riktningsknapparna, t,ex W. När SHIFT knappen släpps går navigeringshastigheten tillbaka till det normala. Håll ned CTRL-tangenten för att öka navigeringen hastighet. Detta måste kombineras med en av riktningsknapparna, t,ex W. När CTRL-tangenten släpps går navigeringshastigheten tillbaka till det normala. 21

22 Skapa Underyta Denna funktion använders för att skapa lager under markyta. Exempelvis Berg eller Matjord. Även detta verktyg hittar vi under fliken Modellering. 1. Börja med att flytta import Bergmodell.dwg 1. Markera aktiviteten och dra ner till 1.4 Geoteknik 2. Aktivera funktionen Underyta. 22

23 3. Välj vilken indata som ska användas för att skapar berg ytan. 4. Markera import Bergmodell.dwg 1 5. Det är viktigt att ändra skiktmaterial till Jordmassor (1) innan vi slutför uppdraget. Anledningen till att vi väljer jordmassor är för att programmet vill veta vilket material som finns mellan terrängytan och berg. 6. För att se resultatet i 3D så högerklickar man på sin bergmodell och väljer sedan Visa i 3D 23

24 Modellera exsisterande situation Många gånger har vi befintlig data som ligger på z-nivå 0. Det finns givetvis smidiga funktioner för att lyfta upp punkter eller linjer till nivåer relativ terräng eller rakt på terräng. 1. Skapa ett fönster i 3D med all inläst data. Markera alla aktiviteter och höger klicka. Välj sedan Visa i 3D. I denna 3D-vy kan man enkelt se all indata och dess olika höjder. 2. Använd funktion Flytta vertikalt Flytta vertikalt A. Aktivitet: bestäm namn och vart aktivitet ska placeras. B. Objekt att flytta: välj vilken aktivitet eller objekt som ska flyttas. Alltså indata. C. Beräkningsunderlag: vilken mark höjd som ska användas som referens. D. Förändring: Här kan man ange ett offsetvärde eller följa terräng E. Slutför 24

25 3. Extrudera: A. Aktivitet: bestäm namn och vart aktiviteten ska placeras. B. Indataobjekt: välj vilken aktivitet eller objekt som ska användas. C. Tvärsnitt: modellera olika tvärsnitt. D. Höjd: vilken markyta den ska utgår ifrån. E. Resultatobjekt: objekt som ska skapas. TAK F. Slutför 25

26 Funktionen Existerande objekt har vi tagit bort. För att få in sina befintliga ledningar i sin modell så gör vi på ett lite annorlunda sätt mot vad ni är vana vid. Vanligaste sättet kommer vara att man importerar in en dwg-ritning med sina befintliga ledningars läge. Därefter använder man sig av en funktion som heter Svep för att ge ledningarna information. 4. Svep: A. Aktivitet: bestäm namn och vart aktiviteten ska placeras. B. Indataobjekt: välj vilken aktivitet eller objekt som ska användas. C. Tvärsnitt: modellera olika tvärsnitt. D. Resultatobjekt: Välj typ av objekt Om ledningarna inte har någon z-nivå så använda funktionen Svep för att flytta upp relativ terrängmodellen med ett givet djup. 26

27 Presentation Plan, Tvärsektion, profil och 3D Presentrationsverktyget ger dig möjlighet att spara olika presentations vyer. Man kan visa samma objekt fast olika vinklar eller snitt. Man kan dessutom skapa olika förslag på lösningar och presentera två separerade fönster bredvid varandra och jämföra möjligheter utan att förstöra modellen eller störa operationen. 1. Under fliken Visa i ribbonmenyn ligger de olika presentationsgrupperna. I tidigare exempel har vi förskapat olika underaktivetiter: Redovisning- planer, profiler, sektioner, VR. 2. Vi ska börja med att skapa ett plan fönster. 3. Klicka på ikonen och ge redovisningen ett namn och var i underaktiviteten den ska ligga (4.1 Planer). Därefter väljer man aktiviteter eller objekt som ska visas i denna planvy. 27

28 Väj bakgrundsbild Använder vi bara när vi har bilder som har koordinat information. Ortofoto. Vilken visningsstil modellen ska presenteras i. 28

29 4. Klicka på ikonen och ge redovisningen ett namn och var i underaktiviteten den ska ligga (4.4 VR). Därefter väljer man aktiviteter eller objekt som ska visas i denna 3D-vy 29

30 5. Vi ska nu skapa ett 3D fönster med ortofoto. Klick på ikonen och ge redovisningen ett namn och var i underaktiviteten den ska ligga (4.4 VR). Därefter väljer man aktiviteter eller objekt som ska visas i denna 3D-vy. För att lägga till ortofoto klickar du på rullgardinsmenyn i Välj bakgrundsbild menyn. Välj foto enligt bilden nedan. 30

31 9. För att skapa redovisningar för profil och tvärsektion så kan det vara snyggt med en modell med en eller flera vägar. Så vi stänger projektet kurs NP 19. Och öppnar ett liknande projekt som är förberett med vägar i. C:\Novapoint 19_kurs\Färdigt projekt\demo2 och välj demo2.npbinder Använd funktionen Längdprofil under fliken Visa. Börja med och bestämma namn och läge för aktiviteten. Sedan kan vi bestämma placering. Det finns två alternativ för skapa det. Välj en befintlig linje i plan för att visa snitt. Rita ut fritt två punkter eller fler för att visa snitt. Redigera tidigare utförda placering av snitt. Ange sökbredd för att kunna drapera in objekten som befinner sig mellan dem måttet. Klicka på Slutför 31

32 32

33 10. Nu ska vi skapa en tvärsektion Välj en befintlig linje i plan för att visa snitt. Välj GATA_A Rita ut två punkter eller fler för att visa snitt. Redigera tidigare utförda placering av snitt. Avstånd mellan sektioner i meter. höger till 10m. Ange vänster till höger sökbredd. Ändra Vänster till 10m och sig mellan angivet mått. Ange djup för att kunna drapera in objekten som befinner 33

34 Bilden ovan är resultatet av tvärsektionerna. Man kan enkelt navigera sig fram till given sektion samt ändra höjdförställning. Som bilden illustrerar så kan man alltså se alla objekt som vi skär igenom. 34

35 Novapoint QuadriDCM I ett QuadriDCM Project kan flera användare arbeta i samma Quadri modell. Quadri modellen finns på en server med en unik URL, IP och port. Varje QuadriDCM server kan innehålla flera QuadriDCM modeller som materialiseras i en Oracle databas och har sin egen unika URL. Varje QuadriDCM modell kan innehålla flera QuadriDCM projekt och varje QuadriDCM projekt har en unik webbadress som används för att ansluta till Novapoint DCM. 35

36 En användare arbetar mot ett QuadriDCM projekt genom att checka in datamängd (lokal kopia) av modellen. Användaren arbetar lokalt på sin kopia av modellen, och kan sedan skicka till/ta emot från projektmodellen på servern. En användare kan ta fram fler datamängder från modellen. 1. Starta Quadri DCM genom att klicka på månsymbolen 36

37 2. Du får upp ett nytt fönster där du kan se vilka servrar och projekt du har tillgång till. Olika användare har tillgång till olika projekter. Den person som har administratörsrättigheter eller är IT- ansvarig för serven bestämmer vilka som får tillgång till vad. Med hjälp av träd listan kan vi välja det projekt som vi vill komma åt och jobba med. Sen är det viktigt att välja vart på datorn man vill att projektet ska sparas tillfälligt. Efter det kan man trycka på Hämta. 3. Du kommer nu att få två val. a. Det första valet är om du för första gången hämtar ner modellen. Då får du ner hela projektet som finns på Quadri DCM servern. Det kan ta lite tid beroende på storlek på modellen och hastigheten på bredbandet. b. Det andra valet är om du tidigare har hämtat ner projektet i din lokala PC så kan du välja Fortsätt för att fortsätta med det projekt man redan har hämtat ner lokalt till sin PC. Man behöver alltså inte hämta ner hela modellen från server varje gång. 37

38 4. Som ni ser så är det inga större skillnader i utseende på plattformen. Man vet att detta är ett Quadriprojekt eftersom vi ser ett moln framför projektnamnet. Man ser dessutom symboler framför varje aktivitet som indikerar om den är reserverad eller låst av någon annan användare. För att kontroller om det finns nya uppdateringar i modellen har man även två st knappar som kan vara bra att känna till. Under Start fliken i ribbonmenyn finner du Ta emot och Dela. Klickar man på Ta emot så uppdaterar man modellen och får in information som andra i projektet har lagt till. Klickar man på Dela så delar man med sig av förändringar man själv gjort till övriga användare i projektet. 38

39 5. För att kunna ta hem information från servern lokalt till din PC så kan du markera en aktivitet och sedan högerklicka. Därefter klickar du på Reservera. Flera personer kan inte reservera samma aktivitet men samma person kan reservera flera aktiviteter. När man har jobbat klart med aktiviteterna så kan man markera och högerklicka igen. Denna gång klickar man istället på Släpp reservation för att andra i projektet ska få tillgång till dina förändringar. 6. För att sedan dela med sig av dagen jobb eller dem aktiviteterna som man anser sig vara klar med, klickar man på Dela. Innan vi klickar på slutför kan vi se en översikt på vad vi gjort. Visa ändringar - visa vad som är ändrat och vilka aktiviteter som ska delas. f 39

40 7. Efter att man klickar på Slutför så kan man beskriva för alla andra användare vad som är ändrat eller annan nyttig information som är viktig. Texten kommer att visas för andra när dem tycker på funktion Hämta. 40

41 Rit- och modellorienterad CAD-projektering I Novapoint DCM arbetar man hela tiden utifrån underlag av kart-, terräng- och jordartsdata som finns lagrade i en databas, Quadrimodellen. Det finns en direkt kommunikation mellan DWG:n i AutoCAD och Novapoint DCM :s anläggningsmodeller och Quadrimodell. Eftersom allt i Novapoint DCM är objektbaserat finns det information i ritningsobjekten om var de hör hemma i terrängmodellen, samt vilka program som kan användas för de olika objekten. Projekteringen görs i DWG:n, anläggningsmodeller och terrängmodell görs med hjälp av Novapoint DCM. Starta AutoCad ihop med Novapoint DCM Längst ned till höger i Novapoint programmet finns en rullgardningsmeny med 3 olika val: - Starta AutoCAD Man startar AutoCAD manuellt inne i Novapoint - Starta AutoCAD samtidigt med Novapoint - AutoCAD startas alltså samtidigt som man startar upp Novapoint - Stäng Novapoint när AutoCAD stängs 1. Klicka på Starta AutoCAD 2. Som ni ser så är nu Novapoint och AutoCAD parallellt aktiva. Ni kommer dessutom snart förstå att programmen är dynamiskt kopplade med varandra under projekteringen. 41

42 Novapointmenyn finner vi längst upp i AutoCADs menybar enligt bilden nedan: Välj modul Ladda Novapoint modul Här laddas menyer och licens till våra moduler. Markera önskad modul och välj lämpligt sätt att ladda modulen på 42

43 Förslag Singelanvändare och användare av nätverkslicens Klicka sedan på Förklaring till knapparna i modulväljaren Startar en modul. Lämnar tillbaka licensen, stänger menyn och verktygsfält. Ingen licens, meny eller verktygsfält laddas vid start av Novapoint. Meny och verktygsfält för modulen laddas automatiskt vid start. Licensen laddas inte förrän man använder en funktion i modulen. Meny, verktygsfält samt licens för aktuell modul laddas automatiskt vid start. Låna licens (kom ihåg att även låna licensen för AutoCAD). Återlämnar lånad licens. Öppnar ny dialog där du har möjlighet att välja vilka moduler du vill se i listan. Du har även möjlighet att slå på möjligheten att låna licens till datorn. Längst ned till vänster i dialogen anges aktuell version av Novapoint. 43

44 Skala Novapoint Ritningsskala Funktionen styr storlek på objekt som visas och ritas ut i AutoCAD. För att dialogen alltid ska komma upp vid start av en ritning sätt en bock i rutan i dialogen. Välj Aktivitet När vi i ett senare skede ska börja projektera med våra respektive moduler så ska man välja vilken aktivitet man vill jobba med. Här väljer man t,ex alltså vilken väglinje man vill projektera. Detta förklaras tydligare i respektive kurs för respektive modul. 44

45 Utritning från Quadrimodellen För att säkerställa att man jobbar i samma koordinatsystem i AutoCAD som man har sin Quadrimodell så kan det vara bra att skriva ut en planritning från Quadri till AutoCAD. För att kunna göra detta så krävs det att man gör en Presentation på sin planredovisning (Se sid..). På samma sätt kan man skriva ut Profilredovisningar samt sektionsredovisningar. 1. Klicka på Novapoint/Utritning från Quadrimodellen/Rita Planpresentation 2. I översta rullgardinsmenyn kan du välja vilken presentation som ska skrivas ut (om du har flera). Man kan dessutom välja om det ska skrivas ut i 3D samt göra inställningar för färg och lager. 3. Klicka på Novapoint/Utritning från Quadrimodellen/Rita Längdprofil. Välj vilken profil du vill skriva ut samt insättningspunkt. Förställning och storlek styrs av Novapointskalan. 45

46 Höjd från Quadri Ibland kan det vara bra att få ut befintliga höjder från sin terräng utritat i sin planritning. Genom dynamisk koppling kan man få ut höjder till AutoCAD från sin Quadrimodell. För att göra detta så måste vi först gå tillbaka till NovapointDCM och skapa en aktivitet för Höjd. 5. Höjd: A. Aktivitet: bestäm namn och vart aktiviteten ska placeras. B. Beräkningsunderlag: välj vilken aktivitet eller objekt som ska användas. I detta fallet välj Markytan C. Klicka på Slutför 1. Gå därefter tillbaka till AutoCAD och välj Novapoint/Välj Aktivitet I dialogrutan som dyker upp välj höjdaktiviteten som vi precis skapade 2. Klicka på Novapoint/Terränginformation/Höjd från Quadri 3. Man kan nu klicka på valfri position inom området där vi har vår markyta i ritningen. Klicka ut med hårkorset och en befintlig höjd skrivs ut 46
