AnvändarMANUAL. Lansen Home är ett trådlöst säkerhetssystem baserat på en patenterad teknikplattform, som utvecklats av Lansen Technology AB.
|
|
- Ingemar Magnus Larsson
- för 8 år sedan
- Visningar:
Transkript
1 AnvändarMANUAL för Larmsystemet Lansen Home Installera, Använda och Administrera Utgåva 1.3 OBS! För information om Externa antenner, Fjärrhjälp, MMS och Ethernet se manualen Tillägg till Användarmanual för Larmsystemet Lansen Home. Lansen Home är ett trådlöst säkerhetssystem baserat på en patenterad teknikplattform, som utvecklats av Lansen Technology AB. Säkerhetssystemet utvecklas och designas i Sverige. Produkterna i systemet säljs via utvalda återförsäljare runt om i landet. Välkommen in på
2 Dokument information: Lansen Technology AB User-manual_System_CP-p1.6_swe-d1.3, , kl 07:48 Gäller f.o.m CP p
3 Livskvalitet betyder olika saker för olika människor. För många är det god hälsa, trygg ekonomi, semesterresor och härliga restaurangbesök. Livskvalitet är också att slippa oroa sig för vänner och familj. Det är känslan av ett tryggt hem. Lansen Home övervakningssystem ger dig den känslan. Låt oss presentera en ovanligt smart nyhet inom övervakning och larm. Lansen Home DESIGNING SMART SECURITY
4 Innehåll Välkommen 6 Produkter som ingår i systemet 6 Så här fungerar manöverpanelen 7 Ordlista 8 Planering av larminstallationen 13 Centralenhet 13 Manöverpanel 14 PIR-detektor och PIR-kamera 14 Magnetkontakt 14 Siren 14 Rökdetektor 15 Installationsstegen i korthet 15 Installation Koppla preliminärt in centralenheten Koppla preliminärt in manöverpanelen Grundinställning Lägg till sensorer Montera systemenheterna Centralenhet Manöverpanel PIR-detektor och PIR-kamera Magnetkontakt Rökdetektor Siren Testa kommunikation mellan enheter samt sabotagelarm Felsökning vid sensortest Konfigurera systemet 33 4
5 Administrera larmet 35 Administratörsmenyn och Installatörsmenyn i korthet 36 Konfigurera systemet efter installationen 38 Dela in systemet i fler sektioner 39 Ändra känslighet på PIR-detektor och PIR-kamera 40 Ställa in sektionsfördröjning för in- och utpassering 39 Koppla sektionerna till lämpliga driftlägen 41 Lägg in olika nummer och E-postadresser 42 Lägga in uppgifter till larmcentral 43 Koppla larmåtgärder till de olika larmtyperna 44 Lägg till användare i larmsystemet 45 Ändra PIN-kod och ta bort användare 46 Systemunderhåll 47 Grundinställningar 49 Uppkopplingstest 49 Fjärrstyrning 50 GSM-/GPRS-inställningar 52 Nationella inställningar 54 Återställa systemenheter till fabriksinställningen 54 Använda larmet 55 Indikeringar 56 Huvudmenyn i korthet 57 Automatisk utloggning från manöverpanelen 58 Koppla till larmet 58 Koppla från larmet 59 Återställa larm 59 Händelselogg 60 Skicka händelseloggen eller enskild bild som finns i händelseloggen 60 Så styr du larmet via SMS 61 Systemstatus 61 Byte av batteri & månadsmeddelande 62 Bilagor 63 DESIGNING SMART SECURITY 5
6 Välkommen Tack för att du valt ett larmsystem från Lansen Home. Denna handbok är indelad i tre delar som beskriver hur du installerar larmet, hur det administreras och hur användarna sköter larmet i dagligt bruk. Produkter som ingår i systemet Larmsystemet Emwiro består av olika systemenheter och det utvecklas hela tiden nya. De enheter som erbjuds idag är följande: Systemenhet Centralenhet Manöverpanel Magnetkontakt PIR-detektor PIR-kamera Rökdetektor Siren Beteckning i systemet CE MP MK PIR KAM RÖK SIR Figur 1: Larmsystemet består av ovanstående. Det går att ansluta upp till 62 systemenheter i ett system. 6
7 Så här fungerar manöverpanelen Manöverpanelen är den del av systemet som du huvudsakligen kommer i kontakt med, oavsett om du ska installera, göra inställningar eller bara koppla till larmet. Här ges därför en förklaring av hur manöverpanelen fungerar, innan du går vidare till den del av handboken som intresserar dig. Display Knappsats 0 9, < (Tillbaka) och OK Knapparna < och OK har även särskilda funktioner beroende på var i menyn du befinner dig Lysdioder: Röd = Larm, radiotest och driftläge Borta Gul = Systemmeddelande Grön = Driftläge Hemma Menyratt. Vrid för att välja och tryck för OK. Figur 2: Manöverpanel Du styr larmsystemet med hjälp av manöverpanelen. Knappar och ratt används vid inloggning, val av driftläge och vid konfigurering av systemet. Displayen leder dig rätt och visar vilka val du kan göra i de olika menyerna. Lysdioder bakom den svarta panelen indikerar om larmet utlösts eller om något annat meddelande från systemet väntar. Larm och systemmeddelanden visas så snart du loggat in. Du gör menyval genom att trycka på den eller de sifferknappar som motsvarar menyvalet eller genom att markera menyvalet med ratten. Bekräfta med OK-knappen eller genom att trycka in ratten. Vad menas med pilarna på displayen i vissa menyer? På vissa menyer kan man se en eller två pilar som pekar antingen uppåt eller nedåt. Pilarna betyder att det finns fler alternativ än de som visas på skärmen. För att nå dessa alternativ vrider du på menyratten. Textinmatning När du ska skriva in en text vrider du fram respektive bokstav och andra tecken med ratten. Tryck in ratten eller OK-knappen vid önskad bokstav/tecken. Vrid fram nästa bokstav/tecken tills hela texten är inskriven. Skriver du fel ångrar du senaste tecknet genom att först trycka på < en gång för att avbryta teckeninmatningen och en gång till för att radera tecknet. För att radera flera tecken i följd kan du trycka på < tills önskat antal tecken raderats. För att godkänna textinmatningen tryck först < en gång för att avbryta teckeninmatningen och godkänn sedan genom att trycka på OK eller ratten. DESIGNING SMART SECURITY 7
8 Ordlista Här förklaras en del centrala begrepp och ord som kan vara svåra att förstå. Term administratör administratörs-pin-kod användare användar-pin-kod APN backup-batteri brandlarm brytare CE centralenhet driftläge fjärrstyrning givarlarm händelselogg inbrottslarm Förklaring Administratör är den användare som från huvudmenyn kan nå inställningarna på administratörsmenyn. Den sexsiffriga kod som administratören loggar in med för att göra inställningar i larmsystemet. Användaren använder sin PIN-kod för att koppla till och från larmsystemet och har endast tillgång till huvudmenyn. Den fyrsiffriga kod som användaren har för att koppla till och från larmsystemet. Access Point Name, en adress som används för att föra över E-post. Adressen tillhandahålls av GSM-operatören. Batteriet ser till att centralenheten är spänningssatt och fungerar vid t ex strömavbrott. Orsakas av att en rökdetektor känner av rökutveckling i utrymmet där den är placerad. Den del av sabotagefunktionen som trycks in av mothållet (se sabotagefunktion). Se centralenhet. Centralenheten kommunicerar med alla enheter i larmsystemet samt kontakten med omvärlden. Larmsystemet har fyra driftlägen som styr larmets funktion: Hemma, Borta, Natt och Av. Vid val av ett driftläge aktiveras alla sektioner som är tillagda till det driftläget. Funktion som tillåter användaren att styra larmet via SMS. Avsett för framtida produkter. Alla larmhändelser och larmåtgärder sparas i händelseloggen där det finns plats för 512 händelser. Händelseloggen kan vidarebefordras via E-post. Orsakas av att en sensor löses ut när den är placerad i en pålarmad sektion. 8
9 Term installatör installatörs-pin-kod KAM larmcentral larmtyp larmåterställning larmåtgärd magnetkontakt manöverpanel MK mothåll MP PIR PIR-detektor PIR-kamera Förklaring Installatören är den användare som installerar och konfigurerar systemet från installatörsmenyn. Den sexsiffriga kod som installatören loggar in med för att göra inställningar i larmsystemet. Se PIR-kamera. Ett larmsystem kan kopplas till en larmcentral som erbjuder tjänster, t ex att skicka ut väktare till lokalen vid larm. Det finns nio olika larmtyper som utlöses på olika sätt (konfigurerbart): inbrottslarm, sabotagelarm, brandlarm, överfallslarm, trygghetslarm, givarlarm, systemmeddelande, larmåterställning, byte av driftläge. När ett larm utlösts i systemet måste det kvitteras, detta kallas larmåterställning. Vid larm av olika typer (se larmtyp) utlöses en larmåtgärd. En larmåtgärd kan vara en siren som tjuter, larm till larmcentral, röst-, SMS- eller e-postmeddelande till en eller flera personer. Systemenhet som känner av om fönster eller dörrar öppnas eller är öppna då larmet kopplas till. Den systemenhet med vilken du styr larmsystemet. Se magnetkontakt. Den del av enhetshöljet som trycker in brytaren (se sabotagefunktion). Se manöverpanel. Se PIR-detektor. Systemenhet som känner av rörelser i rummet. Systemenhet som tar en bild då detektorn reagerar på rörelser i rummet. PIR-puls En PIR-detektor eller PIR-kamera genererar något som kallas PIR-puls varje gång den registrerar en rörelse. Larm ges för antingen en eller två pulser beroende på hur sensorn är konfigurerad. DESIGNING SMART SECURITY 9
10 Term Radiotest RSSI RÖK rökdetektor rörelsedetektor rörelsedetektor med kamera röstmeddelande sabotagefunktion sabotagelarm saldoinformation saldoinformationsnummer sektion sektionsfördröjning sensor Förklaring Med radiotest testas signalstyrkan mellan centralenheten och övriga enheter i systemet. Signalstyrkan indikeras var femte sekund genom blinkningar med en röd lysdiod på vardera enhet. Received Signal Strength Indication, ett värde på hur bra kontakt med GSM-nätet larmsystemet har. Värden över 15 är önskvärt. Se rökdetektor. Enhet som kopplas till larmet för att larma vid brand. Fungerar som en vanlig brandvarnare och har en inbyggd siren som ljuder vid rök. Se PIR-detektor. Se PIR-kamera. Funktion som tillåter larmet att ringa upp en telefon och läsa upp ett meddelande om larmet. Funktion på systemenheterna som kontrollerar om någon försöker avlägsna eller göra intrång i systemenheten. Sabotagefunktionen på systemenheterna genererar ett sabotagelarm då sabotagefunktionen utlöses. Ett meddelande från GSM-operatören som visar saldoinformation och giltighet. För att nå saldoinformationen måste ett saldoinformationsnummer vara angivet. Ett nummer som GSM-operatören tillhandahåller, vanligtvis tillsammans med SIM-kortet. Ett område i den lokal eller det hus som bevakas av larmsystemet. Ett larmsystem består alltid av minst en sektion. Som grundinställning placeras alla enheter i Sektion 1. Den tidsfördröjning som angetts för in- och utpassering innan ett valt driftlägesbyte sker. Alla enheter i systemet som har en avkännande funktion: PIR-detektor, PIRkamera, magnetkontakt samt rökdetektor. 10
11 Term sensortest SIR siren skalskydd SMTP-server systemenhet systemmeddelande systemstatus trygghetslarm uppkoppling upplösning volymskydd överfallslarm Förklaring Sensortest används för att testa en sensors funktion. När sensorn aktiveras (magneten kommer för långt ifrån magnetkontakten, eller PIR-detektorn/PIR-kameran avkänner en rörelse) tänds en röd lysdiod på enheten då larm detekteras. Larm kan detekteras med två sekunders mellanrum då sensortest pågår. Se siren. Vid larm ger sirenen en hög ljudsignal som uppmärksammar omgivningen. Sirenen måste vara kopplad till den larmåtgård den skall ge signal för. Skydd av lokal eller annat utrymme. Detekterar när en inkräktare försöker ta sig in i lokalen. Skalskydd är vanligtvis placerad vid dörrar, fönster mm. Simple Mail Transfer Protocol-server, adressen till den server GSM-operatören tillhandahåller för att skicka e-post. Alla de enheter som kan ingå i ett larmsystem kallas systemenheter. Ett informationsmeddelande från systemet, exempelvis lågt batteri i någon sensor. Det finns fyra olika statustyper: sensorstatus, GSM-status, saldo och versionsinformation. Avsett för framtida produkter. Vid larmåtgärd används uppkopplingar för att vidarebefordra larm. Följande uppkopplingstyper finns: larmcentral, SMS, E-post och röstuppringning. Bildernas upplösning är på 320x240 pixlar. Skydd av utrymme som detekterar när en inkräktare befinner sig i den larmade lokalen. Generas via Mini MP då användaren aktiverar överfallslarmet (tyst larm). DESIGNING SMART SECURITY 11

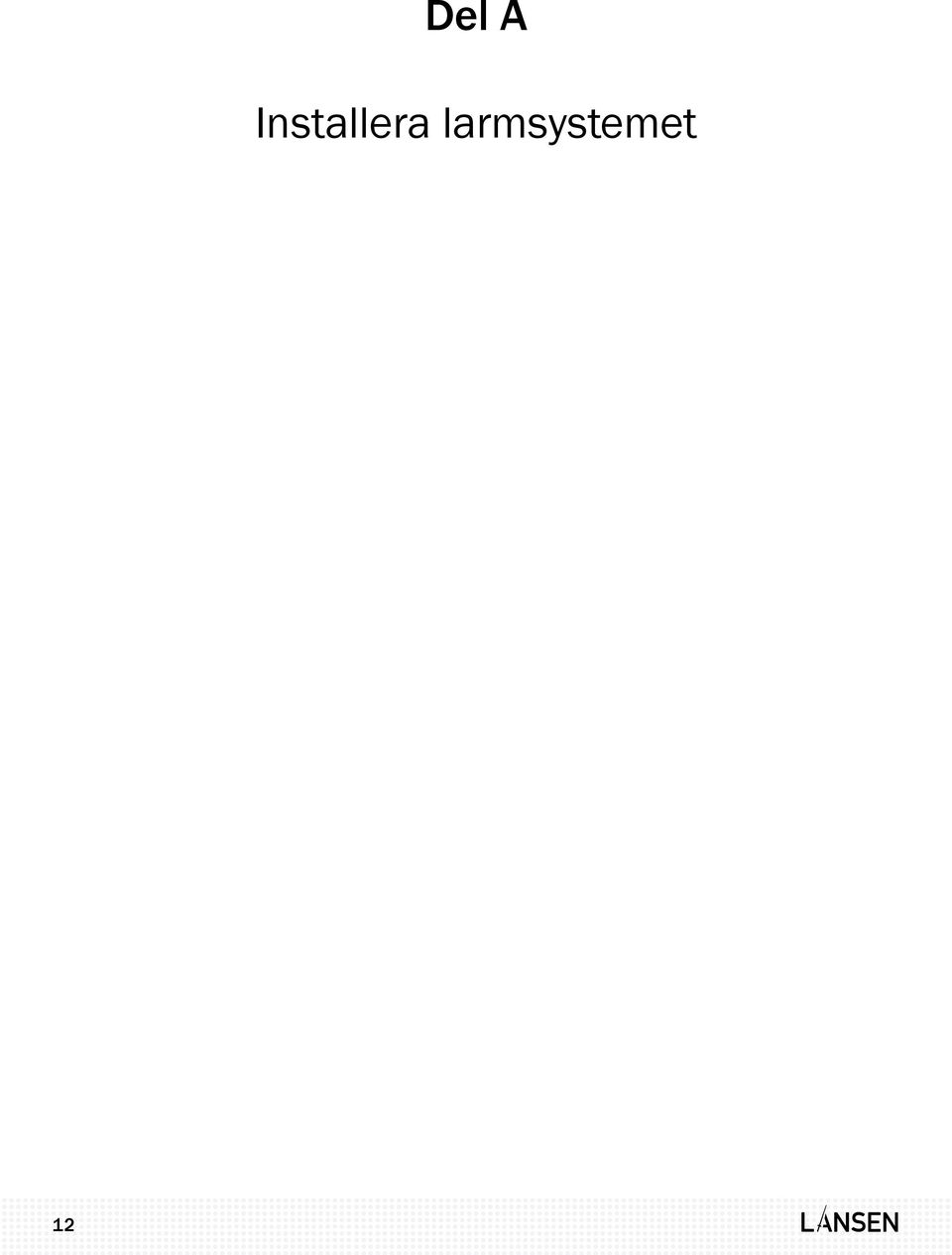

12 Del A Installera larmsystemet 12
13 Planering av larminstallationen Figur 3: När du planerar larminstallationen är det många faktorer som behöver beaktas. Börja med att göra en skiss över området där Lansen Home ska installeras så att du enkelt kan planera var de olika enheterna ska placeras. Tänk på följande: Centralenhet Centralenheten monteras så centralt som möjligt i systemet och i lokalen. Centralenheten monteras undangömd bakom till exempel en möbel eller i en garderob. Centralenhetens strömsladd är ca 1,5 meter. Montera Centralenheten stående. Inga övriga enheter bör monteras inom en radie av cirka 1 meter. Rummet eller platsen bör övervakas av en sensor. DESIGNING SMART SECURITY 13
14 Signalens räckvidd kan påverkas av montering vid tjockare väggar eller nära metallkonstruktioner. Om larmsystemet ska kopplas till det allmänna telenätet ska det anslutas till första telefonjacket. Om centralenheten ska kommunicera via GSM-nätet ska enheten placeras högt på väggen så att bra GSM-täckning uppnås. Rekommenderat RSSI-värde på GSM-modet är 15. Understiger RSSI-värdet 15 rekommenderas att centralenheten flyttas eller att en extern GSM-antenn monteras. OBS! Kontrollera GSM-modemets RSSI-värde innan permanent montering. Manöverpanel Manöverpanelen ska sitta direkt innanför den dörr man normalt använder för in- och utpassering i lokalen. Manöverpanelen ska sitta i larmat utrymme dörren bör vara försedd med magnetkontakt. PIR-detektor och PIR-kamera PIR-detektor och PIR-kamera ska alltid monteras så att den ser in mot ett rum eller en passage, se sidan 13. Rikta inte PIR-detektorn eller PIR-kameran mot fönster. Placera inte PIR-kameran vid en in- eller utpasseringsväg. Placeras PIR-kameran vid in- eller utpasseringsväg kommer kameran ta en bild varje gång någon kopplar till eller från larmsystemet. Detta innebär att kamerans batterilivslängd kommer att förkortas. Rikta inte PIR-detektorn eller PIR-kameran mot solljus, element eller något annat som avger värme. Detta kan leda till falsklarm. Montera inte PIR-detektorn eller PIR-kameran vid fläktar, ventilation eller något annat som kan skapa luftströmmar. Detta kan leda till falsklarm. Magnetkontakt Magnetkontakten monteras på fönster eller dörrar. Magnetkontakten består av två delar: En magnet som fästs på fönsterbågen eller dörrbladet och en magnetkontakt som sätts på karmen. 14
15 Siren Sirenen ska monteras centralt i lokalen i taket eller på vägg. Vi rekommenderar installation av flera sirener som bör spridas ut i byggnaden. Batteriernas strömstyrka mäts vid installationen och en kort ljudsignal avges. Rökdetektor Rökdetektorn ska monteras i taket. Vi rekommenderar att flera rökdetektorer monteras på varje våning. Rökdetektorn skall monteras enligt medföljande anvisning. Installationsstegen i korthet Grundinstallationen består av ett antal steg som beskrivs mer i detalj nedan. Läs igenom dessa steg innan du påbörjar installationen. En lista över lämpliga verktyg för installationen finns i Bilaga Montera SIM-kortet (om sådant ska användas) och koppla in backupbatteriet samt nätadaptern till centralenheten. 2. Montera batterierna i manöverpanelen och anslut den till centralenheten. Gör sedan grundinställningarna. 3. Lägg till systemenheterna i systemet och kontrollera sedan signalstyrkan för vardera enheten där de ska monteras. Montera alla enheterna och se till att inga enheter indikerar sabotage. 4. Konfigurera systemet och gör de inställningar som behövs för just detta system. 5. Testa systemets funktioner innan du tar det i bruk. Installation 1. Koppla preliminärt in centralenheten Börja med att preliminärt koppla in centralenheten för att säkerställa att den har kontakt med samtliga ingående enheter innan du monterar den slutgiltigt. DESIGNING SMART SECURITY 15
16 Inkopplingsschema för Centralenheten: Centralenhet Anslutning för GSM antenn Anslutning för Radio antenn SIM-kortshållare Kopplings- plint för 12 V nätadaptor som ansluts till 230 V vägguttag. Larmslinga 2 Larmslinga 1 Backuppbatteriets kontakt Brytare till sabotagefunktion Telefon kontakt 12V 12V USB kontakt Ethernet kontakt Reläuttag utan polaritet 12 V Detektormatning 12 V Sirenutgång Nätadaptern är förmonterad. Vid eventuell ominstallation koppla enligt bild. Plus kabeln är markerad med ett +. 16
17 Gör så här: Steg Figur Instruktion 1 Skruva bort de fyra skruvarna som sitter på sidorna på centralenheten (Insexnyckel). Lossa sedan på låsskruven på undersidan av centralenheten. Ta därefter bort bakstycket. 2 Om larmsystemet ska använda sig av SMS-, MMS-, eller e-postmeddelanden måste ett SIM-kort monteras och konfigureras. Montera SIM-kortet enligt vidstående figur. Kontrollera att SIM-kortet sätts i åt rätt håll. Glöm inte att stänga simkortshållaren. Skruva fast dragavlastaren och dra nätadapterns kabel under dragavlastaren, spänn därefter fast kabeln. 3 Koppla in backupbatteriets kabel till kontakten på Centralenhetens kretskort. 4 Koppla nätadaptern till eluttaget. Nu tänds en blå lysdiod på enhetens framsida. Efter 3 sekunder släcks lysdioden och efter ytterligare ca 30 sekunder börjar den att blinka. Centralenheten är då redo att anslutas mot manöverpanelen. DESIGNING SMART SECURITY 17
18 OBS! Koppla alltid ur nätsladden innan backupbatteriet kopplas bort. OBS! Skruva INTE upp enheterna förrän signalstyrkan är kontrollerad för att slippa onödigt borrande i väggar om enheterna inte skulle få kontakt med centralenheten. Tänk på följande: Alla systemenheter måste monteras på en plan yta. Med undermåligt underlag är det risk att sabotagefunktionens mothåll inte trycker in enhetens brytare på ett korrekt sätt. Inga systemenheter ska monteras i närheten av annan trådlös utrustning eller på underlag av metall eller armerad betong då detta kan påverka radioräckvidden i larmsystemet. 2. Koppla preliminärt in manöverpanelen Nästa steg är att koppla in manöverpanelen och göra grundinställningarna så att alla ingående enheter i systemet kan identifieras. Gör så här: Steg Figur Instruktion 1 Lossa låsskruven som sitter på underkanten av manöverpanelen och ta bort bakstycket. 2 Sätt i två batterier. Placera batterierna enligt plus- och minusmarkeringarna i botten av batterifacket. Strax aktiveras displayen på manöverpanelen och du kan göra grundinställningarna. 2.1 Grundinställning 1. Välj språk. 2. Skriv in centralenhetens 3. Manöverpanelen ansluter 4. Skriv in installatörskoden radionummer. till centralenheten, kan ta (111111). upp till en minut. 18
19 5. Välj land. 6. Skriv in tid och datum. 7. Ändra installatörens 8. Lägg till en administratör PIN-kod. OBS! Här tas den genom att skriva in dennes fabriksinställda koden bort. PIN-kod. 9. Lägg till en användare 10. Lägg till sensorer enligt genom att skriva in nästa avsnitt Lägg till sensorer. användarens PIN-kod. 2.2 Lägg till sensorer Steg Figur Instruktion 1 Välj 1. Lägg till. 2 Välj 1. Automatiskt. 3a Sätt i batterier i de enheter som ska installeras. Var uppmärksam på vilket håll batterierna skall placeras. Som exempel visas montering av batterier i en PIR-detektor. DESIGNING SMART SECURITY 19
20 Steg Figur Instruktion 3b Koppla ur kablarna i rökdetektorn och anslut ett 9-voltsbatteri. 3c Stäng luckan (3) och sätt tillbaka kabeln (2). Anslut ett 3,6-voltsbatteri (1) i batterihållaren (1). 4 Tryck på OK eller ratten när du är klar med alla batterier. På skärmen visas texten Söker Systemet söker nu efter de nya sensorer som finns uppsatta inom radioräckvidd. När sökningen är klar kommer du till menyn Visa/konfigurera där en lista över alla sensorer i systemet visas. OBS! När enheterna kommer med i systemet kommer radiotesten att aktiveras automatiskt. Den röda lysdioden blinkar var femte sekund med olika intervall beroende på signalstyrkan, se tabell under radiotest på sidan 48 för mer information. Sökningen kan ta upp till en minut och kan behöva upprepas för att få med alla sensorer. Du kan behöva flytta sensorn/sensorerna till en ny plats om inte signalstyrkan är tillräcklig där du först placerat den/dem. 5 Placera ut enheterna och kontrollera signalstyrkan på vardera enhet innan de monteras. 20
21 Steg Figur Instruktion 6 Menyn Visa/konfigurera: Alla sensorer i systemet visas. Exempel: (KAM) sensor av typen PIR-kamera. Tryck på < Tillbaka. Om någon sensor inte visas i systemet gör du sökningen en gång till från steg 1 ovan. Om det fortfarande är någon sensor som saknas kontrollerar du att batterierna är rätt monterade i den sensorn. Återställ enheten till fabriksinställningen (se sidan 54). Gör nu om sökningen igen. Om det fortfarande är någon sensor som saknas flyttar du dessa sensorer närmare centralenheten och gör om sökningen. Visas de nu i listan är det med största sannolikhet så att sensorn var utom räckhåll. Menyn Sensorer: Välj 3. Slutför grundinst. för att slutföra grundinställningen. Systemet har nu automatiskt lagt in alla sensorer i sektion 1 (för anpassning av systemet se Del B). Du kommer nu till Installatörsmenyn. 3. Montera systemenheterna När du kontrollerat att alla enheter i systemet har kontakt med centralenheten kan de monteras upp permanent. Systemenheterna måste monteras korrekt för att sabotagefunktionen skall fungera. Sabotagefunktionen Larmsystemets sabotagefunktion består av en brytare och ett mothåll. Vid monteringen ska du kontrollera att mothållet trycker in brytaren ordentligt, och att den förblir i intryckt läge efter monteringen. Ett klick hörs då brytaren öppnas eller sluts vilket kan vara till hjälp när du kontrollerar att korrekt montering utförts. DESIGNING SMART SECURITY 21
22 3.1 Centralenhet Centralenheten monteras på väggen med kabelutgångarna riktade ned mot golvet. Gör så här: Steg Figur Instruktion 1 Montera bakstycket med de fyra medföljande skruvarna. 2 Häng på centralenheten på bakstycket och vinkla ned framstycket. 3 Dra åt låsskruven på centralenhetens undersida. 4 Skruva fast de fyra medföljande skruvarna i sidorna på centralenheten. 22
23 3.2 Manöverpanel Manöverpanelen monteras lätt åtkomlig i entrén. Gör så här: Steg Figur Instruktion 1 Montera bakstycket med de fyra medföljande skruvarna. 2 Häng på manöverpanelen på bakstycket och vinkla ned framstycket. 3 Dra åt låsskruven på manöverpanelens undersida. OBS! Kontrollera att sabotagefunktionens brytare är i intryckt läge när enheten monterats på väggen. DESIGNING SMART SECURITY 23
24 3.3 PIR-detektor och PIR-kamera PIR-detektorer och PIR-kameror monteras så att de ser in mot ett rum eller en passage. Figur 2: Placera PIR-detektor/PIR-kamera riktad in mot rummet på cirka 2 2,2 meters höjd. Detektionsavståndet blir då ca 10 meter, beroende på vilken känslighet du ställer in. Gör så här: Steg Figur Instruktion 1 Vid montering i hörn ritar du först upp borrhålen till det medföljande hörnfästet. Skruva fast hörnfästet och bakstycket med samma skruvar. OBS! Vid hörnmontering kan extra långa skruvar behövas (medföljer ej). 2 Om du inte ska montera i hörn monterar du enbart bakstycket med medföljande skruvar. 3 I vissa situationer kan du behöva ställa in hur många PIR-pulser som ska krävas för att ett larm ska utlösas. 2 PIR-pulser minskar risken för falsklarm. Pulsnivån bestäms beroende på hur mycket bakgrundsstörningar som finns. Du ändrar antalet PIR-pulser genom att bygla om inställningen på kretskortet innan du monterar överdelen: 1 puls=bygel till vänster 2 pulser=bygel till höger (standardinställning) 24
25 Steg Figur Instruktion 4 Häng på PIR-detektorn/PIR-kameran i ovankant på bakstycket. 5 Dra åt låsskruven på PIR-detektorns/PIR-kamerans undersida. OBS! Kontrollera att sabotagefunktionens brytare är i intryckt läge när enheten har monterats på väggen. 3.4 Magnetkontakt En magnetkontakt består av två delar: En magnet som fästs på fönsterbågen eller dörrbladet och en magnetkontakt som sitter på karmen. Så här monterar du kontakten: Steg Figur Instruktion 1 Öppna magnetkontakten genom att pressa låssnäppena i kortändarna inåt. DESIGNING SMART SECURITY 25
26 Steg Figur Instruktion 2 Knäck loss mothållet från magnetkontakten bakstycke. 3 Montera magnetkontakten bakstycke med de medföljande skruvarna genom de förberedda hålmarkeringarna. Glöm ej att förborra för skruvarna i plasten. OBS! Pilen ska peka åt det håll du tänkt placera magneten. 4 Skruva fast mothållet i det hål där det brutits loss. 5 Montera ihop framstycket med bakstycket. Framstycket kan endast vändas åt ett håll. Så här monterar du magneten: Steg Figur Instruktion 1 Mät så att magneten och magnetkontakten monteras i nivå med varandra både i sidled och höjdled. Magneten ska centreras över den lilla markeringspunkt som finns på magnetkontaktens hölje. Avstånd i stängt läge: 1 3 millimeter. Du kan justera magneten i höjdled med den medföljande plastdistansen. 26
27 Steg Figur Instruktion 2 Skruva fast magneten och kontrollera höjden. Nedanstående bilder visar hur magnetkontakten inte ska monteras. OBS! Markeringspunkten ska vara mitt emellan de båda pilarna på magneten. 3 Kontrollera funktion med hjälp av sensortestet, se sidan När kontrollen är slutförd sätter du på höljet över magneten. DESIGNING SMART SECURITY 27
28 3.5 Rökdetektor Rökdetektorn ska monteras i taket på följande sätt: Steg Figur / Instruktion 1 Montera takfästet med de medföljande skruvarna. 2 Sätt därefter upp detektorn i takfästet genom att vrida den medurs. 3.6 Siren Sirenen ska monteras centralt i lokalen. Gör så här: Steg Figur Instruktion 1 Montera bakstycket med de fyra medföljande skruvarna. 28
29 2 Häng på sirenen på dess backstycke och vinkla därefter ned det. Steg Figur Instruktion 3 Dra åt låsskruven i underkant av sirenen. 4 Kontrollera att sabotagefunktionens brytare är i intryckt läge när enheten monterats på väggen. VARNING! Sirenen har mycket hög ljudvolym. Vid testkörning ska hörselskydd användas. 4. Testa kommunikation mellan enheter samt sabotagelarm När alla systemenheter har blivit uppmonterade ska du kontrollera att centralenheten fortfarande har kontakt med alla ingående enheter och att brytaren på alla enheter är ordentligt intryckt. Gör så här: 1. Tryck in den användar-/installatörs-pin-kod som ställdes in i grundinställningarna, sidan Gå till huvudmenyn. 3. Välj 4. Systemstatus på huvudmenyn. 4. Välj 1. Sensorstatus. 5. Här visas en lista på alla sensorer som är med i systemet. Kontrollera alla sensorer var för sig. Det ska stå Nej både vid Kontakt förlorad: och Sabotage:. För magnetkontakter (MK) ska du även kontrollera att det står Nej vid Larm:. OBS! Dörrar och fönster med magnetkontakt ska vara stängda när du genomför testet. DESIGNING SMART SECURITY 29
30 Resultat: Om det står Nej på alla sensorer fortsätter du kontrollen med punkt 6 nedan. Om det står Ja på något av fälten går du vidare till avsnittet Felsökning vid sensortest, se sidan Backa ut från U4.1 Sensorstatus genom att trycka < två gånger. 7. Välj 7. Administratör på huvudmenyn. Logga in med din administratörs-pin-kod, sidan Välj 8. Systemunderhåll. 9. Välj 2. Sensortest. 10. Välj 2. På. Du kommer nu tillbaka till föregående meny, A8 Systemunderhåll. OBS! Gör nu inget mer med manöverpanelen. Logga inte ut eller byt driftläge, för då kommer sensortestningen att avaktiveras. 11. Testa de uppsatta sensorerna. Följande sensorer kan kontrolleras: PIR-detektor, PIR-kamera och magnetkontakt. De reagerar alla på samma sätt: en röd lysdiod lyser när de utlöses. På PIR-detektor och PIR-kamera börjar lysdioden lysa när någon passerar framför den. Magnetkontakten reagerar när magneten flyttas för långt bort från den. När du kontrollerat att magnetkontakten visar på korrekt funktion ska du sätta på magnetens hölje. 12. Om det är någon sensor som inte fungerar, försök med följande: a) Om manöverpanelen har gått ner i viloläge loggar du in igen och aktiverar Sensortest igen om det avaktiverats. b) Om det fortfarande är någon sensor som inte känns igen i systemet efter flera försök kontaktar du vår support. Nu är kontrollen av enheterna klar. 30
31 5. Felsökning vid sensortest Vid status Kontakt förlorad: Ja Möjligt fel Temporär kontaktförlust Testa detta 1. Logga in. 2. Kontrollera batteristatus i meny: 1. Sensorstatus under meny 4. Systemstatus. 3. Aktivera radiotest om batterierna är OK, byt annars batterierna. 4. Prova att byta placeringen av enheten om kontakt förlorad kvarstår. Olämplig placering 1. Logga in som installatör. 2. Lossa på låsskruven och ta ner enheten och placera om den. 3. Anslut en extern radio antenn eller GSM antenn. OBS! Om en användare eller administratör är inloggad kommer sabotagelarm att utlösas. Vid status Sabotage: Ja (Centralenhet, Manöverpanel och Sirén) Möjligt fel Brytare inte tillräckligt intryckt Testa detta 1. Logga in som installatör. 2. Lossa lite på låsskruven, lägg örat intill enheten och tryck in enheten hårt mot den yta enheten är monterad på. Om ett klickljud hörs är brytaren nu intryckt. 3. Fortsätt hålla enheten intryckt och skruva fast låsskruven till kåpan hårt. 4. Släpp nu trycket på enheten och lyssna för att kontrollera att inget klickljud hörs igen. Skruva vid behov fast kåpan hårdare. 5. Kontrollera status för enheten på nytt. Trasig brytare 1. Logga in som installatör. 2. Lossa på låsskruven och ta ned enheten (låt bakstycket sitta kvar). 3. Håll ned brytaren med ett finger. Om inget klickljud hörs kan brytaren vara trasig. DESIGNING SMART SECURITY 31
32 Vid status Sabotage: Ja (magnetkontakt, PIR-detektor och PIR-kamera) Möjligt fel Brytaren är bortknäckt Testa detta 1. Logga in som installatör. 2. Öppna magnetkontakten och lyft bort överdelen. 3. Leta upp brytaren och kontrollera om den är bortknäckt. Brytaren inte tillräckligt intryck 1. Logga in som installatör. 2. Öppna magnetkontakten och lyft bort överdelen. 3. Kontrollera om bakstycket sitter fast korrekt, att alla tre kruvarna (två som håller fast bakstycket och en som håller mothållet) sitter hårt åtskruvade och trycker plasten ned mot underlaget. Dra åt skruvar som inte är fullt åtdragna. 4. Snäpp fast magnetkontaktens överdel med underdelen igen. 5. Kontrollera att sabotagestatus nu ändrats till Nej. Olämpligt underlag 1. Logga in som installatör. 2. Öppna magnetkontakten och lyft bort överdelen. 3. Håll ned brytaren med ett finger. Ett klickljud ska höras när den trycks ned. 4. Kontrollera om sabotagestatus nu ändrats till Nej samtidigt som du fortfarande håller ned brytaren. Om status nu är Nej betyder det att underlaget inte är tillräckligt plant för att hålla in brytaren eller så är skruvarna inte tillräckligt åtdragna. 5. Åtgärda underlag och skruva i ännu hårdare. 6. Kontrollera igen att problemet är löst. Vid status Larm: Ja 32
33 Möjligt fel (endast MK) Magneten är inte rätt placerad Testa detta 1. Kontrollera att magneten sitter centrerad över den lilla markeringspunkten som finns på kontaktens hölje och att magneten är max 3 mm från kontaktens hölje. 2. Kontrollera även höjden kontakten och magneten ska vara i jämnhöjd. 3. Justera eventuella differenser. 4. Logga in och kontrollera status för magnetkontakten igen. Magnetkontakten känner inte av magneten 1. Logga in som installatör och aktivera sensortest. 2. Skruva loss magneten. Resultat: Vid sensortest ska ingen lysdiod lysa när kontakten känner av magneten. När magneten är för långt borta lyser en röd lysdiod på ovansidan av magnetkontakten. 3. Håll den lösa magneten så att den centreras intill den lilla markeringspunkten på magnetkontakten i några sekunder, testa sedan att flytta bort den för att se om lysdioden tänds. Upprepa proceduren. 4. Om lysdioden tänds kontrollerar du var magneten kan placeras för att lysdioden ska släckas. Montera sedan magneten i den positionen. 5. Kontrollera status för magnetkontakten igen. 6. Konfigurera systemet Nu är alla de grundinställningar som måste göras för larmsystemet klara. Larmet behöver nu konfigureras efter hur det ska användas i fortsättningen (se Del B). Några förslag till vad som bör konfigureras är följande: Om GSM-funktionen skall användas måste PIN-koden anges för SIM-kortet. Dela in de olika systemenheterna i lämpliga sektioner. Skapa inpasseringsvägar genom att ställa in sektionsfördröjning för sektioner vid in- och utpasseringvägar. Koppla de olika sektionerna till lämpliga driftlägen. DESIGNING SMART SECURITY 33
34 Skriv in larmcentralsnummer, röstnummer, SMS-nummer och e-postadresser. Koppla larmåtgärder till de olika larmtyperna. Lägg till alla personer som ska ha tillgång till larmet som användare i larmsystemet. OBS! Glöm inte att testa de inställningar du gjort. 34
35 Del B Administrera larmsystemet DESIGNING SMART SECURITY 35
36 Administrera larmet Administratörsmenyn och installatörsmenyn i korthet För att komma till administratörsmenyn eller installatörsmenyn måste du först logga in som användare. Därefter går du till 7. Logga in Adm/Inst. Systemet sätts automatiskt i driftläge Av när du loggar in som administratör eller installatör. Driftläget Av behålls även efter att du loggat ut från administratörsmenyn eller installatörsmenyn. Du måste själv välja ett nytt driftläge om du inte vill att Av ska vara aktivt. Administratör och installatör 1. Användare 2. Sensorer 3. Sektionsfördröjn. 4. Driftlägen 5. Uppkopplingar 6. Larmiställningar 7. Systemunderhåll 8. GSM/Nätverks inst. 9. Nationella inst. 10. Logga ut Figur 3: Administratörsmenyn & installatörsmenyn består av tio undermenyer. Administratörsmenyn och installatörsmenyn består av följande undermenyer: 1. Användare Här lägger du till användare, ändrar PIN-kod och tar bort befintliga användare. 2. Sensorer Här hanteras sensorer och deras inställningar. Du kan både söka efter alla sensorer automatiskt och efter enskilda sensorer. Du kan konfigurera alla sensorer som är med i systemet, ändra vilken sektion de tillhör, ta bort dem från systemet samt ändra känslighet på PIR-detektor och PIR-kamera. 3. Sektionsfördröjning Inställning av tidsfördröjning för respektive sektion. 4. Driftlägen Konfigurering av vilka sektioner som ska tillhöra respektive driftläge. En sektion kan tillhöra flera driftlägen. 5. Uppkopplingar Här anger du röstnummer, SMS-nummer och e-postadresser för användning vid olika larmåtgärder. Här skrivs även larmcentralens uppgifter in. 6. Larminställningar Här anger du vad systemet ska göra vid de olika larmtyperna (inbrott, sabotage, brand osv. Borttagning av och ändring av prioritet på de olika larmåtgärderna görs också här. 7. Systemunderhåll Här kan du t ex stänga av sabotagefunktionen. Du kan även funktionstesta enheterna och de olika uppkopplingarna som lagts in i systemet. 8. GSM/Nätverks inst. Inställningar av Anläggningsnamn, GSM/GPRS, MMS, Ethernet, e-postserver, APN och PIN-kod för SIM-kortet görs här. 36
37 9. Nationella inställningar Här ställer du in språk, land, tid och datum för systemet. När du väljer land ställs telefonmodemet automatiskt in efter det landets krav. 10. Logga ut Administratör eller installatör När du loggar ut från administratörsmenyn eller installatörsmenyn kommer du tillbaka till huvudmenyn. Driftläget Av behålls även efter att du loggat ut från administratörsmenyn. Du måste själv välja ett nytt driftläge om du inte vill att Av ska vara aktivt. Följande gäller när en administratör är inloggad: En användare kan komma åt sina behörigheter från en annan manöverpanel när en adminstratör är inloggad. En installatör kan inte logga in från någon manöverpanel när en administratör är inloggad. Lämnar administratören manöverpanelen kommer den automatiskt logga ut administratören efter 60 sekunder till användarmenyn. En installatör kan först logga in när administratören loggat ut från administratörmenyn 10. Logga ut. Det är inte möjligt att ta bort administratören eller installatören. Det går heller inte att ta bort den senast inloggade användaren. Totalt hanterar systemet 50 stycken användare varav en är administratör och en är installatör. Följande gäller när en installatör är inloggad: En användare eller administratör kan inte logga in från någon manöverpanel när en installatör är inloggad. Lämnar installatören manöverpanelen kommer den först gå ner i sleep mode och låsa den i installatörsläge. Efter utloggningen kan enbart installatören logga in, vilket görs från den manöverpanel installatören loggade in på från början. En användare kan logga in först när installatören har loggat ut från installatörsmenyn i meny 10. Logga ut. Sabotagefunktionen kommer att stängas av när en installatör är inloggad. Sabotagefunktionen aktiveras först när installatören har loggat ut från meny 10. Logga ut installatör. Installatören loggas automatisk ut 1 timme efter senaste ändring i installatörsmenyn. Det är inte möjligt att ta bort administratören eller installatören. Det går heller inte att ta bort den senast inloggade användaren. Totalt hanterar systemet 50 stycken användare varav en är administratör och en är installatör. Loggar en installatör in på en manöverpanel medan en användare är inloggad på en annan manöverpanel kommer användaren automatiskt att loggas ut. DESIGNING SMART SECURITY 37
38 Behörigheter Administratör och Installatör Meny Administratör Installatör 1. Användare X X 2. Sensorer X 3. Sektionsfördröjning X 4. Driftlägen X 5. Uppkopplingar X (Ej larmcentral) X 6. Larminställningar X (Ej larmcentral) X 7. Systemunderhåll X (Ej sabotage) X 8. GSM-/Nätverks inst. X 9. Nationella inst. X (Ej land) X 10. Logga ut X X Om en administratör försöker gå in i en av ovanstående menyer där behörighet saknas, visas informationsrutan till höger i två sekunder. OBS! När administratören loggar in är sabotagefunktionen fortfarande aktiverad om inte installatören har stängt av sabotagefunktionen. Konfigurera systemet efter installationen När du är klar med installationen behöver du i normalfallet konfigurera systemet efter egna behov. Börja med att dela in sensorerna i sektioner. Sedan kopplar du sektionerna till driftlägen och väljer sektionsfördröjningar vid inpasseringsvägar. Nedan följer beskrivningar av hur du gör de vanligaste inställningarna. 38
39 Dela in systemet i fler sektioner När systemet installerades lades alla sensorer i sektion 1 in automatiskt. Det är praktiskt att dela in systemet i fler sektioner eftersom det vid larm blir enklare att identifiera vilken del av lokalen som är berörd. Gör så här: Steg Figur Instruktion 1 Välj 2. Sensorer på Administratörsmenyn. 2 Välj 2. Visa/Konfigurera. 3 Välj den sensor du vill flytta. Exemplet visar sensor nummer 13 som är en PIRkamera. 4 Välj 1. Ändra sektion. DESIGNING SMART SECURITY 39
40 Steg Figur Instruktion 5 Välj en ny sektion (sektion 1 till 62) och tryck på OK eller ratten. Under menyn Sensorer, Visa/Konfigurera kan du förutom att ändra den sektion sensorn ligger i även ta bort sensorn. Det går att ta bort alla enheter utom centralenheten och manöverpanelen (om det bara finns en sådan i systemet). För PIR-detektor och PIR-kamera kan du dessutom ändra sensorns känslighet, se nedan. Ändra känslighet på PIR-detektor och PIR-kamera Du kan ändra känsligheten för PIR-detektorn och PIR-kameran beroende på önskad immunitet mot falsklarm. En högre känslighet ger en snabbare reaktionstid och längre detektionsavstånd än en lägre känslighet. Som grundinställning är känsligheten satt till Medel, vilket rekommenderas för de flesta typer av rum och miljöer. OBS! De flesta falsklarm beror på olämplig placering av detektorn. Gör så här: Steg Figur Instruktion 1 Välj 2. Sensorer. 2 Välj 2. Visa/Konfigurera. 3 Välj den sensor du vill ändra känslighet på. 4 Välj 3. Känslighet. 5 Välj mellan 1. Mycket hög, 2. Hög, 3. Medel (standardvärde) och 4. Låg. Aktuellt värde är markerat. 40
41 Ställa in sektionsfördröjning för in- och utpassering Sektionsfördröjning är en praktisk funktion så den person som kopplar till och från larmsystemet hinner in i och ut ur lokalen utan stress. Du ställer in tidsfördröjningen för sektionerna på menyn 3. Sektionsfördröjning. Välj mellan fyra tidslängder: ingen fördröjning (standardvärde), 15 sekunder, 30 sekunder och 45 sekunder. Innan du ställer in sektionsfördröjningar behöver du dela in larmsystemet i olika sektioner, se avsnittet Dela in systemet i olika sektioner sidan 39. Gör så här: Steg Figur Instruktion 1 Välj 3. Sektionsfördröjning. 2 Välj den sektion du vill skapa en tidsfördröjning för. Tryck på OK eller ratten. 3 Välj tidsfördröjning och tryck på OK eller ratten. Du får en bekräftelse på att tidsfördröjningen ändrats. Vill du kontrollera hur lång sektionsfördröjning som är inställd väljer du 3. Sektionsfördröjning. Då visas en lista över de sektioner som har minst en sensor kopplad till sig. Klicka på den sektion du vill kontrollera eller ändra. Aktuell tidsfördröjning är den som är markerad. Standardvärdet är Ingen fördröjning. Koppla sektionerna till lämpliga driftlägen Efter grundinställningen är alla sensorer placerade i sektion 1 som tillhör driftläget Borta. Systemet kan ej sättas i driftläge Natt förrän du kopplar en sektion till det driftläget. Larmsystemet befinner sig alltid i något av de tre fördefinierade driftlägena: Hemma, Borta eller Natt. En sektion kan tillhöra alla tre driftlägena. Inställningen av driftlägena görs i meny A4. Driftlägen med undermenyer. Här anges vilka sektioner som ska vara aktiva i de olika driftlägena. Driftläget Av går inte att ställa in och kan aldrig innehålla några sektioner. Driftläget Av aktiveras enbart när någon loggar in som installatör och förblir aktivt även efter att installatören loggat ut. Du måste aktivt välja ett annat driftläge för att koppla till larmsystemet igen. DESIGNING SMART SECURITY 41
42 Gör så här: Steg Figur Instruktion 1 Välj 4. Driftlägen. 2 Välj det driftläge du vill konfigurera (Hemma, Borta, Natt). I exemplet används driftläget Hemma. 3 Välj 1. Lägg till sektion. 4 Välj den sektion du vill koppla till driftläget. Här visas alla sektioner som inte redan är tillagda till det driftläget och som innehåller minst en sensor. Via undermenyn Visa/Konfigurera kan du ta bort sektioner från driftlägen. Lägga in olika nummer och e-postadresser På menyn A5. Uppkopplingar skriver du in telefonnummer och adresser till de olika uppkopplingsalternativen. Här anger du vilka MMS-, SMS-nummer eller E-postadresser som ska kontaktas vid de olika åtgärderna. Uppgifter till larmcentralen skrivs också in här. Totalt kan du lägga till 16 uppkopplingar. OBS! För att SMS-, MMS-, och e-posttjänster skall fungera måste SIM-kortet vara monterat och aktiverat. För e-post kan även Ethernet användas. Gör så här: Steg Figur Instruktion 1 Välj 5. Uppkopplingar. 42
43 Steg Figur Instruktion 2 Välj vilken åtgärd du vill ska utföras. I exemplet är Larmcentral valt. 3 Välj 1. Lägg till. 4 Skriv in telefonnumret. Skriv in numret med knappsatsen Skriver du fel ångrar du senaste siffran med knappen <. Bekräfta genom att trycka på OK eller ratten när du är klar. Lägga in uppgifter till larmcentral Steg Figur Instruktion 1 Välj 5. Uppkopplingar. 2 Välj 1. Larmcentral. 3 Välj 1. Primärnummer. Här anger du det telefonnummer som ska användas i första hand till larmcentralen. Skriv in numret med knappsatsen. Skriver du fel ångrar du senaste siffran med knappen <. Bekräfta genom att trycka på OK eller ratten när du är klar. Du får en bekräftelse på skärmen och föregående meny visas. DESIGNING SMART SECURITY 43
44 Steg Figur Instruktion 4 Välj 2. Sekundärnummer. Här anger du reservtelefonnummer till larmcentralen på samma sätt som ovan. Bekräfta genom att trycka på OK eller ratten när du är klar. Du får en bekräftelse på skärmen och föregående meny visas. 5 Välj 3. ID. Skriv in det ID som larmcentralen använder för att identifiera larmsystemet. För textinmatning, se sidan 7. 6 Bilderna kan skickas till larmcentral beroende på vilket larmmottagningssystem larmcentralen använder. Bilden bifogas i ett mail och skickas till den E-postadress som är inlagd i meny I 5.1 Larmcentral. För textinmatning, se sidan 7. 7 Tryck på < tills du kommer tillbaka till installatörsmenyn. Du kontrollerar larmuppgifterna genom att välja 5. Uppkopplingar, 1. Larmcentral och sedan 1. Primärnummer, 2. Sekundärnummer och 3. ID eller 4. E-post. De aktuella uppgifterna visas. Koppla larmåtgärder till de olika larmtyperna Nästa steg är att bestämma vad som ska hända vid de olika larmtyperna. Vill du bara att en siren ska ljuda, eller ska ett SMS-meddelande skickas till någon? Du kan ange flera åtgärder vid larm som då skall prioriteras sinsemellan. Vi rekommenderar följande prioritering för snabbast möjliga larmning: 1. siren (sirenen får automatiskt högst prioritet då den kopplas till ett larm) 2. larmcentral 3. SMS & MMS 4. E-post 44
45 Larmsystemet meddelar med SMS- /MMS- och e-post vilken typ av larm som inträffat, vilken sensor som larmat, tidpunkten för larmet samt anläggningsnamn och ID. När larmsystemet skickar information via MMS eller e-post följer bilden som kameran tagit automatiskt med. E-postmeddelande skickas till samtliga e-postadresser som lagts in för den åtgärden. OBS! När larmet återställs avbryts larmöverföringen. Detta innebär att meddelanden som ligger på kö inte kommer att skickas. OBS! För uppkoppling till larmcentral måste en telefonlinje vara inkopplad till centralenheten. Gör så här: Steg Figur Instruktion 1 Välj 6. Larminställningar. 2 Välj den typ av larmåtgärd du vill konfigurera. I exemplet är Inbrottslarm valt. 3 Välj 1. Lägg till. 4 I6.1 Ny åtgärd vid Inbrottslarm Välj vilken åtgärd du vill ska utföras. (I exemplet SMSnummer) 1. Larmcentral 2. MMS-nummer 3. SMS-nummer <Tillbaka OK> DESIGNING SMART SECURITY 45
46 Steg Figur Instruktion 5 Välj bland de SMS-nummer som är fördefinierade. Se avsnittet Lägg in olika nummer och e-postadresser. Systemmeddelanden Larmsystemet kan vidarebefordra systemmeddelande via SMS eller e-post. Detta gör du genom att välja 6. Larminställningar, 7. Systemmeddelanden, 1. Lägg till följt av den uppkoppling du vill ska göras. Systemmeddelanden kan inte skickas via röstuppringning. OBS! MMS kan inte användas för att vidarebefodra systemmeddelande. Ändra prioritet Lägger du till flera larmåtgärder för samma larmtyp behöver du konfigurera prioriteten. Det gör du under Visa/ Konfigurera. Välj larmåtgärd och välj sedan Ändra prioritet. Vrid på ratten tills du får den prioritet du önskar på larmåtgärden. Under menyn Visa/Konfigurera kan du även ta bort larmåtgärder. Lägg till användare i larmsystemet Larmsystemet kan hantera 50 användare. Du lägger till nya användare på menyn 1. Användare. Gör så här: Steg Figur Instruktion 1 Välj 1. Användare. 2 Välj 1. Lägg till. 3 Välj om du vill lägga till en användare. 46
47 Steg Figur Instruktion 4 Ange PIN-kod och repetera samma PIN-kod. Finns PIN-koden redan i larmsystemet får du ett felmeddelande. PIN-koderna måste vara unika. Anteckna gärna vem som får vilken PIN-kod i Bilaga 7. Ändra PIN-kod och ta bort användare I menyn kan du även ändra PIN-kod och ta bort användare. Om personer som har tillgång till larmet inte längre ska ha det måste de raderas ur systemet. Det går inte att göra dem tillfälligt inaktiva. Systemunderhåll I menyn A7. Systemunderhåll kan du utföra enklare tester av systemets funktioner. 7.1 Sabotage Av/På Installatören har möjlighet att stänga av sabotagefunktionen på samtliga enheter i systemet. Detta görs under meny 7. Systemunderhåll. Standardinställningen för sabotagefunktionen är På och enbart installatören kan stänga av funktionen. Sabotage kapsling: Stängs kapslingens sabotagefunktion av kommer inga larm att genereras när kapslingen öppnas eller monteras ner från t ex väggen. Sabotage utstörning: Stängs sabotagefunktionen av för utstörning samt kommunikationsfel, kommer inte dessa sabotagelarm genereras. Däremot kommer ett systemmeddelande genereras när kommunikationsfel har uppstått. Sabotage Av/På DESIGNING SMART SECURITY 47
48 1. Gå in i menyn system- 2. Gå sedan in i meny Välj vilken sabotagefunktion 4. Önskas sabotageunderhåll från installatörs- Sabotage. som ska ändras funktionen stängas av välj 1. menyn. Av. Utstörning Av/På 1. Gå in i menyn system- 2. Gå sedan in i meny Välj vilken sabotagefunktion 4. Önskas sabotageunderhåll från installatörs- Sabotage. som ska ändras funktionen stängas av välj 1. menyn. Av. A7.2. Sensortest: Används för att slå på walk test på samtliga detektorer. Därefter kan detektorernas funktion och täckningsområde verifieras. Under testet lyser en röd lysdiod då man befinner sig inom sensorernas räckvidd eller då magnetkontaktens magnet är för långt borta. A7.3 Radiotest: Med radiotest testas signalstyrkan mellan centralenheten och övriga enheter i systemet. Signalstyrkan indikeras var femte sekund genom blinkningar med en röd lysdiod på vardera enhet. Beroende på signalstyrkan blinkar samtliga enheter enligt följande tabell: Röd lysdiod Betydelse Rekommendation Ingen blinkning Ingen kontakt med Centralenheten Byt placering av enheten En blinkning var femte sekund Svag signalstyrka Byt placering av enheten Två blinkningar var femte sekund Mindre bra signalstyrka Kan ge kommunikationsproblem. Om möjligt byt placering av enheten. Tre blinkningar var femte sekund Bra signalstyrka Rekommenderad signalstyrka Grundinställning 48
49 Vid grundinställning kommer radiotest att aktiveras direkt när en enhet kommer med i systemet. Radiotestfunktionen stängs av först när grundinställningen har slutförts. Manöverpanel börjar indikera signalstyrkan först när insökning av nya enheter har påbörjats. OBS! Läggs en enhet till efter grundinställningen aktiveras inte radiotestet automatiskt. Installatör Installatören aktiverar radiotesten i menyn systemunderhåll under radiotest. Funktionen avaktiveras antingen i menyn radiotest eller automatiskt när installatören loggar ut från installatörsmenyn. Administratör Administratören aktiverar radiotesten i menyn systemunderhåll under radiotest. Funktionen avaktiveras antingen i menyn radiotest eller när ett driftlägesbyte sker. Uppkopplingstest A7.4. Uppkopplingstest. Här kan du testa de olika inlagda uppkopplingsuppgifterna (MMS-nummer, SMSnummer, e-postadress och nummer till larmcentralen). Gör så här: Steg Figur Instruktion 1 Välj 7. Systemunderhåll. 2 Välj 4. Uppkopplingstest. 3 Välj den uppkoppling du vill testa. DESIGNING SMART SECURITY 49
Användarmanual För Lansen Larm- och Miljösystem. Utgåva DA01 2011-11-23
Användarmanual För Lansen Larm- och Miljösystem Utgåva DA -- Användarmanual För Lansen Larm- och Miljösystem Lansen Larm- och Miljösystem är en trådlös plattform baserad på patenterad teknik som utvecklats
Läs mertillägg till AnvändarmANUAL För LarmSystemet Lansen Home Installera, Använda och Administrera
tillägg till AnvändarmANUAL För LarmSystemet Lansen Home Installera, Använda och Administrera Innehåll 1 Externa antenner 2 GSM/GPRS 3 MMS 4 Ethernet inställningar 5 Fjärrhjälp OBS! För grundläggande information
Läs merAnvändarmANUAL För. Innehåll. 2 Kom igång med Lansen Konfigurator. 4 Användare. 8 händelselogg 9 Felsökning. Dokument version: DA01
AnvändarmANUAL För Lansen Konfigurator Installera och Använda Innehåll 1 Installera och starta Lansen Konfigurator 2 Kom igång med Lansen Konfigurator 3 Sensorer/Sektioner/Driftlägen 4 Användare 5 Uppkopplingar
Läs merMANUAL INSTALLATION ADMINISTRATION ANVÄNDNING DESIGNING SMART SECURITY
MANUAL INSTALLATION ADMINISTRATION ANVÄNDNING DESIGNING SMART SECURITY Livskvalitet betyder olika saker för olika människor. För många är det god hälsa, trygg ekonomi, semesterresor och härliga restaurangbesök.
Läs merAnvändarmenyn. S k r i v d i n k o d...
Användarmanual Användarmenyn När larmsystemet är i frånkopplat läge kan användarmenyn nås genom att en användare skriver in sin PIN-kod. Från användarmenyn kan larmsystemet sedan larmas på, sättas i skalskyddsläge,
Läs merVer 2.1. PITBULL PRO Kom igång
Ver 2.1 PITBULL PRO FörberedELSER Tack för din beställning av PITBULL, nu skall vi steg för steg installera larmet tillsammans. CENTRALENHETEN 7 Pitbull består av en larmcentral som är inbyggd i en rörelsesensor.
Läs merInduo Home AB induohome.com 08-659 43 10 sales@induohome.com
FörberedELSER Tack för din beställning av larmpaketet Ninja, nu skall vi steg för steg installera larmet tillsammans. Installationsprocessen går till så här: 1. Du packar upp ditt larmpaket och placerar
Läs merLARMPAKET XS Inkopplingsanvisning
Packa upp paketet Ditt larmpaket från Induo Home består av följande kompontenter. 1 st rörelsedetektor med inbyggd GSM-enhet, nätaggregat, väggfäste och USB-kabel. Förbered installationen Tänk igenom var
Läs merProduktblad. Emwiros centralenhet spindeln i nätet. a better sense of security. a better sense of security
Produktblad Emwiros centralenhet spindeln i nätet Emwiros centralenhet är en kontrollenhet som styr övervakningssystemet och står i förbindelse med omvärlden via telenätet eller via GSM / GPRS-nätet. Från
Läs merTH 4000. en produkt från Trygga Hem Användarmanual
TH 4000 en produkt från Trygga Hem Användarmanual 1 Så använder du TH 4000 TH 4000 är ett trådlöst larmsystem som varnar vid inbrott, brand samt sabotage. Trygga Hem erbjuder tjänsten baserat på Scantronics
Läs merInnehåll 1. Om ScandLarm Air... 3 2. Ladda ner App... 3 3. Starta kontrollpanel... 4 4. Konfigurera App till kontrollpanelen... 5 5.
ScandLarm Air Innehåll 1. Om ScandLarm Air... 3 2. Ladda ner App... 3 3. Starta kontrollpanel... 4 4. Konfigurera App till kontrollpanelen... 5 5. Koda enheter till kontrollpanelen... 7 5.1 Radera enhet...
Läs merRekonditionering. EPIsafe 2 GSM. Art.nr 464238. Programversion x.x.x eller senare. Rev PA1 SE
Instruktion Rekonditionering EPIsafe 2 GSM Art.nr 464238 Programversion x.x.x eller senare Rev PA1 SE Innehållsförteckning 1. Inledning... 2 1.1 Viktig information... 2 2. Rekonditioneringsförfarande...
Läs merMonterings råd till ditt nya Larm Dokumentet hjälper dig att göra en bra montering med högsta säkerhet.
Monterings råd till ditt nya Larm Dokumentet hjälper dig att göra en bra montering med högsta säkerhet. Dessutom får du ytterligare givande tips i slutet av dokumentet. Vill du ha rådgivning kontakta Bostadslarmet
Läs merAnvändarmanual. Installation av hemlarm. Kom igång med ditt nya hemlarm
Användarmanual Installation av hemlarm Kom igång med ditt nya hemlarm på 07-7 7 00 så hjälper vi dig att justera dina inställningar. Bild. Följande utrustning ska finnas i din kartong:. Larmenhet. Strömkabel.
Läs merAnvändarmanual 948 GSM-GPRS
Användarmanual 948 GSM-GPRS Kontrollpanel Aktivering och inaktivering av larmsystemet För att aktivera ditt system från kontrollpanelen, slå din PIN-kod och avsluta med OK. Du kommer därefter in i en meny
Läs merInstallationsmanual. Installera systemet: För att installera systemet korrekt så krävs följande: Steg 1.1- Förbered systemet.
S i d a 1 Installationsmanual Alla delar i paketet är förprogramerade för centralenheten som följer med. För att koppla ihop fler delar (larmdosor/rörelsedetektorer) se avsnittet Koppla in tillbehör. För
Läs merATU. Användarmanual. Larmöverföringsenhet Firmware 2.9.4. Version 2014.58-003
ATU Larmöverföringsenhet Firmware 2.9.4 Användarmanual Version 2014.58-003 Läs igenom hela användarhandledningen innan produkten används! Viktigt :ATU använder radiosignaler för att kommunicera och är
Läs merHandhavandeinstruktion
Handhavandeinstruktion för centralapparat AC 948 med LCD-manöverpanel AC 148 Denna instruktion är tänkt att läsas av den anläggningsansvarige. AC 148 Handhavande anläggningsansvarige Rev.03 010108 Grundläggande
Läs merBruksanvisning. Larmsystem: Sector Alarm TC
Bruksanvisning Larmsystem: Sector Alarm TC Välkommen till Sector Alarm Bruksanvisningen som du har i handen ska fungera som ett stöd i den dagliga användningen. Läs gärna igenom den för att få tips om
Läs merKortfattad Installationsguide
& Kortfattad Installationsguide Vi rekommenderar Dig att noggrant läsa igenom GARDE HEMLARM manual för utförlig information om hur larmet monteras och installeras. Nedan följer en översikt av de viktigaste
Läs merHandhavande. inbrottslarmsystem Solution 880
Handhavande inbrottslarmsystem Solution 880 Din installatör Vid frågor eller service kontakta din installatör: Företag: Telefon: Fax: E-mail: Kontaktperson: Övrigt: Larmet är anslutet till: Larmcentral:
Läs merInstallations- och bruksanvisning
EFP Trådlös takmonterad värmevakt med spisvakt 1-fas (E-nr 1340197) Installations- och bruksanvisning Allmänt EFP Trådlös takmonterad värmevakt med spisvakt (E-nr 1340197). Värmevakten monteras i taket
Läs merFAQs: HomeSecure GSM-MA-0004
FAQs: Trådlöst larmsystem inkl. GSM-modul (GSM-MA-0004) Vi uppdaterar konstant informationen på våra produkter. För att få den nyaste informationen av våra produkter, gå till: downloads på www.homealarm.se
Läs merAnvändarmanual. Solution 880
Användarmanual Solution 880 detection systems Din installatör Vid frågor eller service kontakta din installatör: Företag: Telefon: Fax: E-mail: Kontaktperson: Övrigt: Larmet är anslutet till: Larmcentral:
Läs merHandhavande. inbrottslarmsystem VR8
Handhavande inbrottslarmsystem VR8 Din installatör Vid frågor eller service kontakta din installatör: Företag: Telefon: Fax: E-mail: Kontaktperson: Övrigt: Larmet är anslutet till: Larmcentral: Telefon:
Läs merMonteringsanvisning Securitas Hemlarm
Monteringsanvisning Securitas Hemlarm Innehåll Innan du monterar Välkommen/Systemöversikt 3 Innan du monterar 4 Centralapparat - identifiering av delarna 5 Manöverpanel - identifiering av delarna 6 Montering
Läs merBruksanvisning för ditt larmsystem. System: Domonial
Bruksanvisning för ditt larmsystem System: Domonial Sector Alarm Tack för att du valt ett larmsystem från Sector Alarm! Bruksanvisningen som du har i handen ska fungera som ett stöd i den dagliga användningen.
Läs merHome Prosafe 1132 GSM larm (Art.nr. 36-2868)
Snabbstartguide Home Prosafe 1132 GSM larm (Art.nr. 36-2868) 1) Förbereda kontrollpanelen för uppstart a) OBS! innan SIM-kortet Knappbeskrivning monteras i kontrollpanelen - Stegar uppåt i menyn måste
Läs merScandLarm GSM 869MHz 1
ScandLarm GSM 869MHz 1 Contents 1. Om Larmet... 4 1.1 Om ScandLarm GSM 869MHz... 4 1.2 Kontrollpanelen... 5 1.2.1 Framsida... 5 1.2.2 Baksidan... 6 1.2.3 Inne i kontrollpanelen... 7 1.2.4 Detaljerad förklaring
Läs merHandhavandebeskrivning
Handhavandebeskrivning Säkerhetsansvarig nivå 3,6 Manualen beskriver funktioner och dagligt handhavande för Galaxy DIMENSION G3 larmsystem. Systemet uppfyller SBSC enligt SSF 1014 för security grade 3
Läs merOm du gör ett misstag när du trycker in din användarkod - tryck helt enkelt in den rätta koden.
ANVÄNDARMANUAL Sida Premier 4/86 Användarmanual. Larmsystemets handhavande Introduktion Innan du försöker att hantera larmsystemet skall du försäkra dig om att du kan koppla till och från systemet på alla
Läs merBruksanvisning för ditt larmsystem. System: Domonial
Bruksanvisning för ditt larmsystem System: Domonial Välkommen till Sector Alarm Tack för att du valt ett larmsystem från Sector Alarm! Bruksanvisningen som du har i handen ska fungera som ett stöd i den
Läs merSnabbmanual Securitas Hemlarm
Snabbmanual Securitas Hemlarm Innehåll Innan du monterar Välkommen/Systemöversikt 3 Innan du monterar 4 Centralapparat - identifiering av delarna 4 Manöverpanel - identifiering av delarna 5 Montering Checklista
Läs merESIM364. Inkopplingsanvisning
Uppstart Innan du spänningsätter enheten måste du montera in ett, se också till att PIN-koden är avstängd. ESIM364 kommunicerar via och behöver därför placeras där du har bästa möjliga -täckning. Enheten
Läs merOntech Control för Android Användarmanual Svenska
Ontech Control för Android Användarmanual Svenska Inställningar Innan du använder denna app första gången så måste du ställa in den. Meny knapp Tryck på Meny knappen på startsidan och sedan Settings. Välj
Läs merInstallations- och bruksanvisning
EFP Trådlös väggmonterad värmevakt med spisvakt 1-fas (E-nr 1340191 / 1340193) Installations- och bruksanvisning Allmänt EFP Trådlös väggmonterad värmevakt med spisvakt (E-nr 1340191 / 1340193). Värmevakten
Läs merAgility Snabbguide Installation
Agility Snabbguide Installation För ytterligare information vänligen se installationsmanualen för Agility på www.riscogroup.com Tack för att du har valt det trådlösa systemet Agility från Risco Group.
Läs merESIM264. Inkopplingsanvisning
Uppstart Innan du spänningsätter enheten måste du montera in ett SIM-kort, se också till att PIN-koden är avstängd. ESIM264 kommunicerar via GSM och behöver därför placeras där du har bästa möjliga GSM-täckning.
Läs mer161 501 27/1 2006-11-09. Installations- och skötselanvisning. CTC SMS-modul. CTC EcoAir
161 501 27/1 2006-11-09 Installations- och skötselanvisning CTC SMS-modul CTC EcoAir SMS-modul Innehållsförteckning. Komponentlista.... 2 För ditt eget minne.... 2 Allmänt... 3 Säkerhetsföreskrifter....
Läs merHandhavandebeskrivning
Handhavandebeskrivning Användare Manualen beskriver funktioner och dagligt handhavande för Galaxy G2-20 larmsystem. Systemet uppfyller SBSC enligt SSF 1014 för security grade 2 (larmklass 2) Miljöklass
Läs merRekonditionering. EPIsafe och EPIsafe 2. Art.nr och Programversion x.x.x eller senare. Rev PB SE
Instruktion Rekonditionering EPIsafe och EPIsafe 2 Art.nr 464220 och 464230 Programversion x.x.x eller senare Rev PB SE Innehållsförteckning 1. Inledning... 3 1.1 Viktig information... 3 2. Rekonditioneringsförfarande...
Läs merEPIsafe 2 GSM-modul. Art.nr: 464234. Rev C SE
Bruksanvisning EPIsafe 2 GSM-modul Art.nr: 464234 Rev C SE Innhold 1. Introduktion:... 2 2. Artiklar som medföljer:... 3 3. SIM-kort... 3 4. Inkoppling av GSM-modul... 4 5. Uppstart... 4 6. Kodning av
Läs merQuick Guide. Kom igång med NookBox
NookBox Quick Guide Kom igång med NookBox Quick Guide Kom igång med NookBox 1 2 Quick Guide - Kom igång med NookBox Innehåll 1. Medföljande delar i ditt NookBox startkit... 3 2. Förberedelser... 3 3. Registrering
Läs merYOYOCam G2. Vanliga frågor (FAQ) Maj 2012 - Rev 1.1
