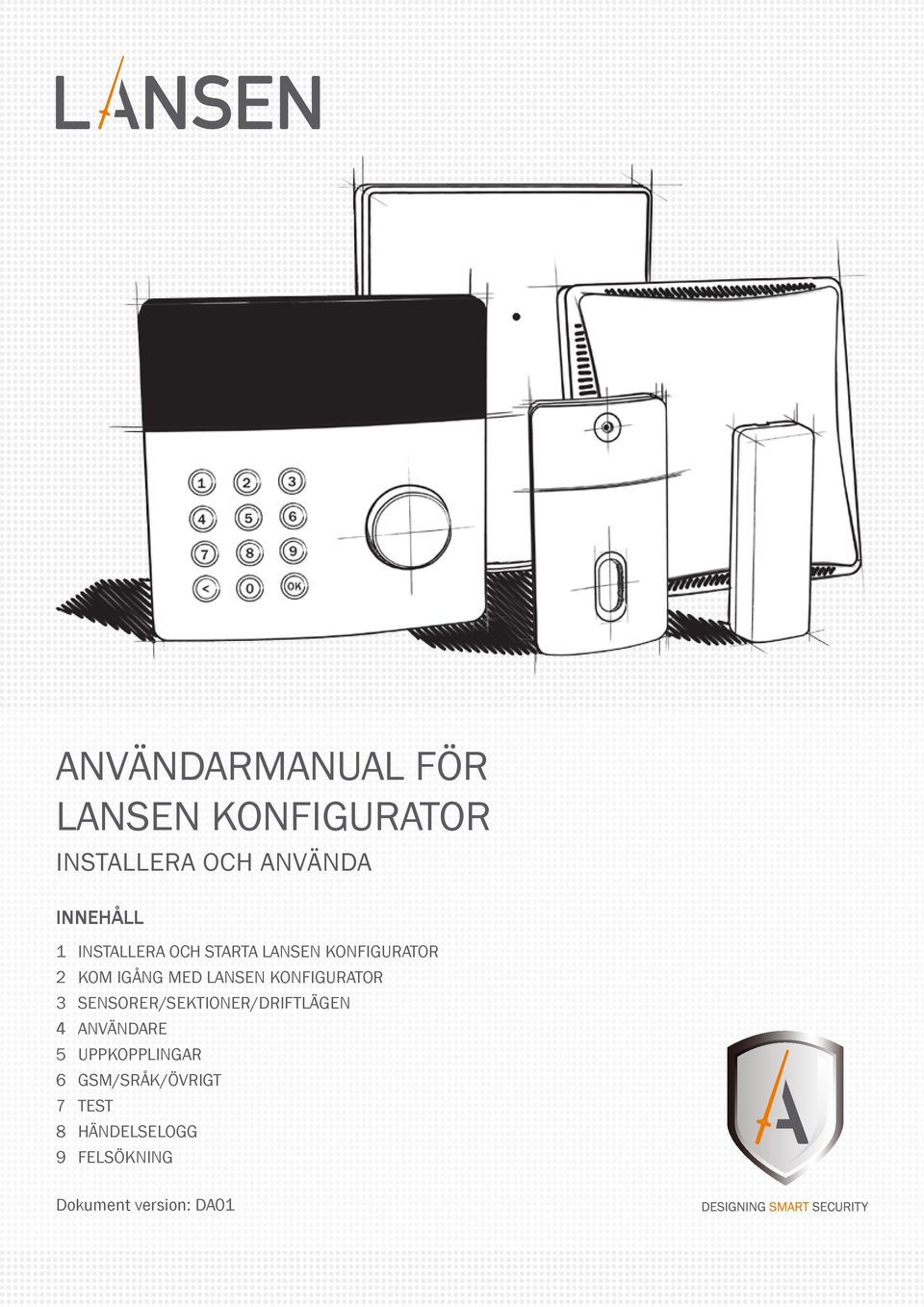

1 AnvändarmANUAL För Lansen Konfigurator Installera och Använda Innehåll 1 Installera och starta Lansen Konfigurator 2 Kom igång med Lansen Konfigurator 3 Sensorer/Sektioner/Driftlägen 4 Användare 5 Uppkopplingar 6 GSM/Sråk/Övrigt 7 Test 8 händelselogg 9 Felsökning Dokument version: DA01

2 Om Larmsystemet Lansens larmsystem är ett trådlöst säkerhetssystem baserat på en patenterad teknikplattform som utvecklats av Lansen Technology AB. Säkerhetssystemet utvecklas och designas i Sverige. Lansens larmsystem är ett smart säkerhetssystem som gör det möjligt att se vad som händer hemma, när du är borta, via din mobiltelefon. Systemet är trådlöst och enkelt att installera. Du väljer själv vem som ska ta emot larm ditt bevakningsföretag, du själv eller någon annan som snabbt kan rycka ut och vara på plats i ditt hem? Du kan dessutom larma på och larma av direkt från din mobiltelefonen eller beställa bilder till den. Produkterna i systemet säljs via utvalda återförsäljare runt om i landet. Välkommen in på Lansen Technology AB Rörkullsvägen 4 / Halmstad Telefon / Fax info@lansentechnology.com / Lansen Technology AB - User-manual - Lansen Configigurator - swe - DA01, , kl 11:14 2

3 Inledning Denna manual beskriver installation och användning av programvaran Lansen Konfigurator. Lansen Konfigurator används för att administrera larmsystemet via datorn istället för via Manöverpanelen. I Användarmanual för larmsystemet Lansen Home och Tillägg till Användarmanual för larmsystemet Lansen Home finns all grundläggande information om installation, användning och administration av larmsystemet. Denna programvara fungerar endast på Windows XP/Vista/Windows 7 datorer. Bilderna i denna manual kan vara hämtade från olika versioner av programvaran. Därför kan layouten se lite annorlunda ut än i versionen du installerar på din dator. DESIGNING SMART SECURITY 3

4 Innehåll 1 Installera och starta Lansen Konfigurator installation av Silab USB drivrutin installation av Lansen Konfigurator 5 2 Kom igång med Lansen Konfigurator Koppla in Datorn till larmsystemet Koppla från Dator från larmsystemet 7 Innehåll 2. 3 Logga in i Lansen Konfigurator 8 3 Sensorer/Sektioner/Driftlägen Lägg till sensorer 10 4 Användare Användarkoder 13 5 Uppkopplingar gör Inställningar för uppkopplingar 14 6 GSM/Sråk/Övrigt Gör Inställningar för GSM/Sråk/Övrigt 15 7 Test Kontroll av Batteri, GSM, Sabotage och Kameror Radiotest sensortest 20 8 händelselogg 22 9 Felsökning 23 4

5 1 Installera och starta Lansen Konfigurator 1. 1 installation av Silab USB drivrutin Börja med att installera Silab USB Drivrutin. Filen CP210x_VCP_Win_XP_S2K3_Vista_7.exe finns på CD skivan som medföljer i Centralenhetens förpackning. Filen finns även på Windows uppdate. Då kommer hitar Windows själv drivrutinen när USB kabeln kopplas in. 1. Dubbelklicka på CP210x_VCP_Win_XP_S2K3_Vista_7.exe. 2. Följ nu stegen i installationsguiden installation av Lansen Konfigurator Installera nu Lansen Konfigurator. Windows Installer filen finns på CD skivan som medföljer Centralenhetens förpackning. Installatera och starta Lansen PC Konfigurator 1. Dubbelklicka på Windows Installer filen. 2. Följ nu stegen i installationsguiden. DESIGNING SMART SECURITY 5

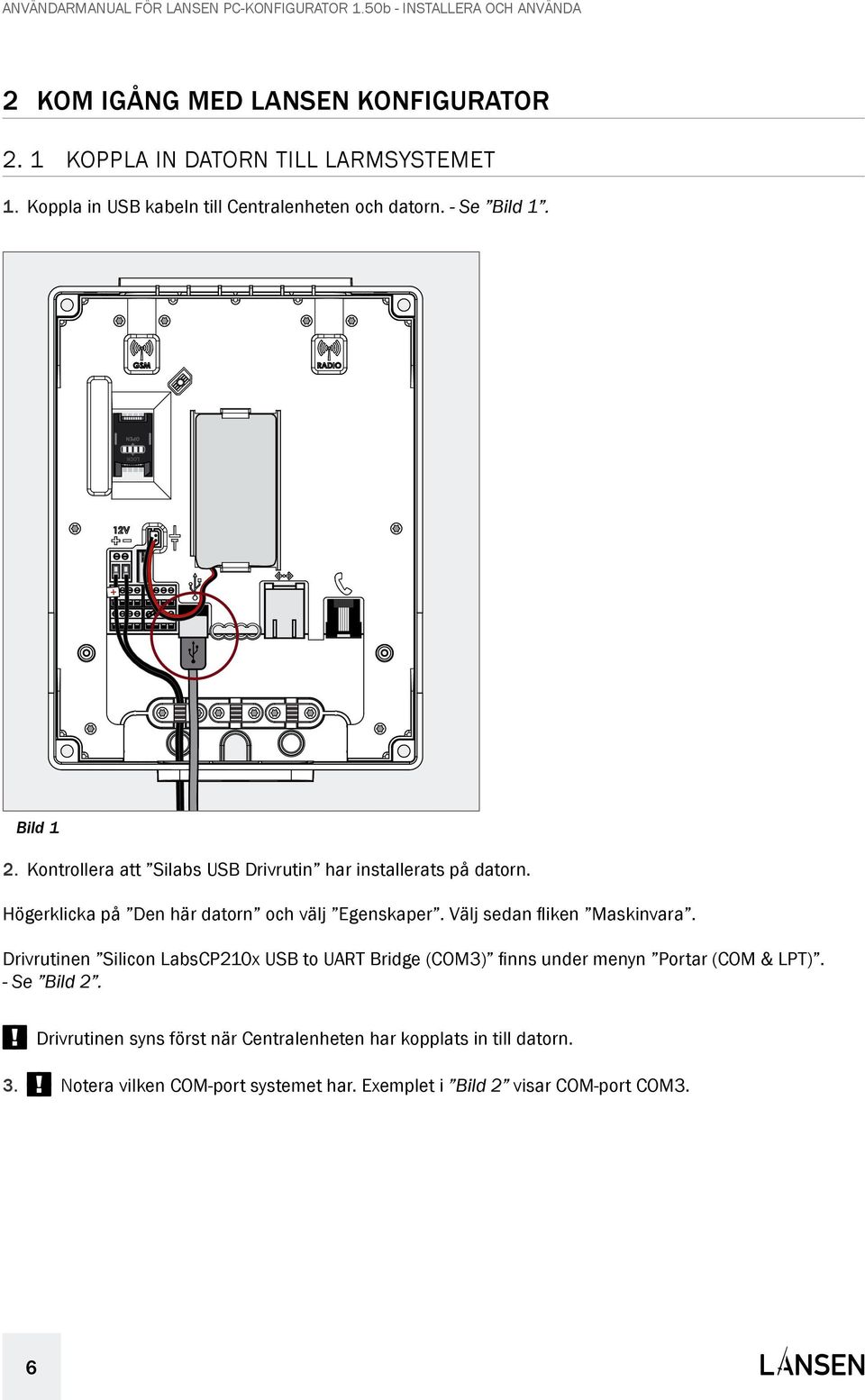

6 Kom igång med Lansen PC Konfigurator 2 Kom igång med Lansen Konfigurator 2. 1 Koppla in Datorn till larmsystemet 1. Koppla in USB kabeln till Centralenheten och datorn. - Se Bild 1. Bild 1 2. Kontrollera att Silabs USB Drivrutin har installerats på datorn. Högerklicka på Den här datorn och välj Egenskaper. Välj sedan fliken Maskinvara. Drivrutinen Silicon LabsCP210x USB to UART Bridge (COM3) finns under menyn Portar (COM & LPT). - Se Bild 2. Drivrutinen syns först när Centralenheten har kopplats in till datorn. 3. Notera vilken COM-port systemet har. Exemplet i Bild 2 visar COM-port COM3. 6

7 Bild 2 COM-port 2. 2 Koppla från Dator från larmsystemet Kom igång med Lansen PC Konfigurator Stäng av Lansen Konfigurator och dra sedan ut USB-sladden från Centralenhet och dator Logga in i Lansen Konfigurator Steg 1 1. Starta Lansen Konfigurator. 2. Välj Anslutningssätt: via USB 3. Välj COM-port. - Se Bild Tryck Anslut. - Se Bild 3. Datorn kopplas nu upp mot larmsystemet DESIGNING SMART SECURITY 7

8 Kom igång med Lansen PC Konfigurator Bild 3 När du är inloggad i PC Konfiguratorn och datorn är uppkopplad mot larmsystemet går det inte att styra det via SMS eller med Manövepanelen. Det går inte heller att beställa bilder. 8

9 Steg 2 1. Skriv in din Installatörskod. - Se Bild Tryck OK. - Se Bild 4. Kom igång med Lansen PC Konfigurator Bild 4 DESIGNING SMART SECURITY 9

10 3 Sensorer/Sektioner/Driftlägen Sensorer/Sektioner/Driftlägen Varning! - När Siren har installerats avger den en kort hög ton. Placera därför Sirenen en bra bit ifrån dig eller använd hörselskydd Lägg till sensorer Steg 1 Tryck Starta installationsläge för att starta installationen. Bild 5 Steg 2 Sätt i batterier i de sensorer som du vill lägga till i systemet. Se till att det inte finns sensorer i närheten som du inte vill lägga till i systemet om de har batterier i och inte är låsta till ett annat system. Det går att ta bort oönskade sensorer från systemet. 10

11 Steg 3 Följande inställning måste du göra i Manöverpanelen: När Manöverpanelen kommer med i systemet tänds displayen upp. Välj språk och sedan trycker du in Centralenhetens radionummer. Radionumret finns på bakstyckets etikett samt på etiketten som sitter på kretskortet. Exempel: Steg 4 En grön rullande indikation visar att installationen pågår. - Se Bild 6. Allt eftersom sensorerna installeras kommer de att visas i en lista. - Se Bild 6. Sensorer/Sektioner/Driftlägen Bild 6 Steg 5 När alla enheter är installerade och visas Välj driftläge på Manöverpanelens display. Tryck Avbryt installation i PC Konfiguratorn. DESIGNING SMART SECURITY 11

12 Steg 6 Sensorer/Sektioner/Driftlägen 1. Placera sensorerna i olika sektioner genom att trycka Sektionera sensorer. - Se Bild 7. Du kan även göra det manuellt. 2. Sätt den Sektionsfördröjning du vill ha på varje sektion. - Se Bild 7. Sektionsfördröjning används på de sektioner där in/utpassering sker (tex entrédörren). Sektionsfördröjning används för att man ska ha tid på sig att larma av/på systemet. 3. Ställ in vilka sektioner som ska vara pålarmade i de olika driftlägena. - Se Bild 7. Sirener, överfallsknappar och rökdetektorer är alltid aktiverade. 4. Välj vid vilken händelser du vill att sirenen ska börja tjuta. - Se Bild 7. Exemplet i Bild 7 visar Inbrott. Vi rekommenderar Brand (Systemet måste i detta fall innehåller en Rökdetektor) och Inbrott. 5. Tryck Uppdatera systemet för att spara ändringarna. - Se Bild 7. Bild 7 12

13 4 Användare 4. 1 Användarkoder Lägg till en Användare genom att skriva in en ny kod i rutan till höger om Kod:. Det går även att ändra i de koder som redan är tillagda. Ta bort en Användare genom att trycka Ta bort. Tryck på Uppdatera systemet när du vill spara ändringarna. Användare Bild 8 DESIGNING SMART SECURITY 13

14 5 Uppkopplingar 5. 1 gör Inställningar för uppkopplingar Välj uppkopplingstyp genom att välja en Tom ruta. Skriv in SMS-nummer, MMS-nummer eller -adress. Kryssa i de händelser som du vill att uppkopplingarna ska användas till. Uppkopplingarna prioriteras i den ordning som de ligger i listan. Du kan ändra prioritet genom att dra i listen på uppkopplingarna. Uppkopplingar Larmcentralsuppkopplingen prioriteras alltid högst. Fjärrstyrning Om fjärrstyrning ska vara aktiverad så kryssar du i Fjärrbest på den sms uppkoppling som ska göra detta. Aktivera bildbeställning genom att kryssa i rutan Fjärrbest vid . Larmcentral För att koppla systemet till en larmcentral så skriver du in de uppgifter du fått från din larmoperatör, längst ner. SOS Access V4 finns även som alternativ för larmcentralsuppkoppling. 14

15 GSM/Sråk/Övrigt Bild 9 6 GSM/Sråk/Övrigt 6. 1 Gör Inställningar för GSM/Sråk/Övrigt MMS Ange de inställningar som gäller för din teleoperatör. Uppgifterna får du från din teleoperatör. Ethernet För att kunna använda ethernet måste du vara uppkopplad mot ethernet. Koppla en ethernet kabel till Centralenheten och sedan till en router eller ett internet uttag i väggen. Se Bild 10 och Bild 11. DESIGNING SMART SECURITY 15

16 GSM/Sråk/Övrigt Bild 10 Ethernet kabel Router med ethernet anslutning. Bild 11 16

17 Vi rekomenderar att du använder DHCP. VIKTIGT! - DHCP Inaktivt räknas som ett expert läge. Inaktivera inte DHCP utan att först ha kontrollerat att alla adresser är korrekta. Avaktiverar du DHCP behöver du fylla i uppgifterna som visas i Bild 12. (När DHCP är aktiverad visas inte dessa fält.) Bild 12 MAC-adress Du kan inte ändra MAC-Adressen. GSM/Sråk/Övrigt Server för e-post via ethernet Ange IP-adress eller namn på e-post-servern, samt port. Radioinställningar Här kan man ange om radion i larmsystemet ska använda den inbyggda kretskortsantennen (Intern) eller en extern radio antenn (Extern). Du kan även ange vilket/vilka frekvensband som systemet ska använda. Normal är default och då används bara ett band. Vid frekvenshopp används två band, men bara om sensorerna stödjer detta. Fastmode anger om kameror ska köra ett höghastighetsläge när de skickar in bilder. Använd extern GSM-antenn väljs om man vill använda en extern GSM antenn. Om den är okryssad används den interna kretskortsantenn. Fjärrbeställnning Aktivera även fjärrbeställning om detta ska användas. DESIGNING SMART SECURITY 17

18 Test Bild 13 7 Test 7. 1 Kontroll av Batteri, GSM, Sabotage och Kameror Batterinivå Kontrollera att batterinivån är ok. - Se Bild 14. Nivån visas i 3 steg: Helt grönt betyder fullt batteri. Gult halvfyllt batteri betyder batteri lågt. Rött nästan tomt batteri betyder att batteriet är slut och måste bytas. OBS! - Skulle någon enhets batteri visa vitt betyder det att ingen batterimätning gjorts ännu. 18

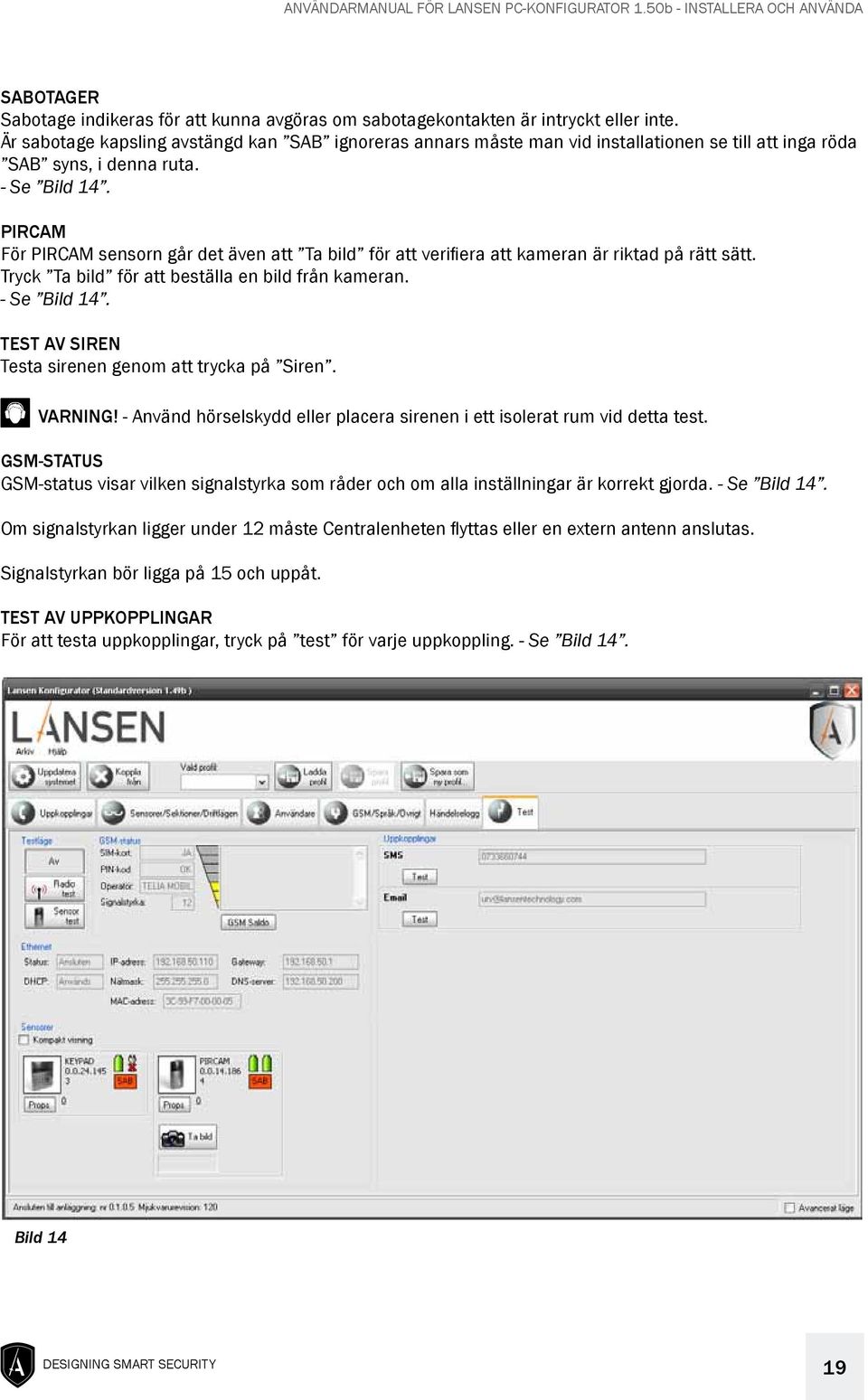

19 Sabotager Sabotage indikeras för att kunna avgöras om sabotagekontakten är intryckt eller inte. Är sabotage kapsling avstängd kan SAB ignoreras annars måste man vid installationen se till att inga röda SAB syns, i denna ruta. - Se Bild 14. Pircam För PIRCAM sensorn går det även att Ta bild för att verifiera att kameran är riktad på rätt sätt. Tryck Ta bild för att beställa en bild från kameran. - Se Bild 14. Test av Siren Testa sirenen genom att trycka på Siren. Varning! - Använd hörselskydd eller placera sirenen i ett isolerat rum vid detta test. GSM-status GSM-status visar vilken signalstyrka som råder och om alla inställningar är korrekt gjorda. - Se Bild 14. Om signalstyrkan ligger under 12 måste Centralenheten flyttas eller en extern antenn anslutas. Signalstyrkan bör ligga på 15 och uppåt. Test Test av uppkopplingar För att testa uppkopplingar, tryck på test för varje uppkoppling. - Se Bild 14. Bild 14 DESIGNING SMART SECURITY 19

20 7. 2 Radiotest Radiotest Slå på radiotest genom att trycka på radiotest. Placera ut dina sensorer på den plats där du tänk att montera dem. Signalkvaliteten indikeras i en stapel till höger om varje sensor. 3 gröna prickar betyder utmärkt placering. 2 gula betyder att sensorn inte är optimalt placerad. Om placeringen inte är optimal batterilivslängden minska. Det kan också ge kommunikationsproblem om miljön ändras. Om det är möjligt flyttar du sensorn till ett bättre läge. 1 röd betyder att systemet inte har fullgod kontakt och sensorn måste flyttas för att garantera funktionalitet i systemet. Indikeringarna kan också ses på varje sensor genom att den röda lampan blinkar 1-3 gånger. 3 är bäst och 1 är sämst placering. Test I det fall du inte lyckas få bra radiovärde trots att du flyttat sensorerna så finns det möjlighet att montera en extern radio antenn på Centralenheten. Bild 15 20

21 7. 3 sensortest sensortest Slå på sensortestet genom att trycka på Sensor test. Sensorerna kommer nu att lysa med röd lampa då larm utlöses. PIR/PIR-Kamera kommer lysa med röd lampa när du går framför den. Magnetkontakten kommer lysa med röd lampa när du öppnar dörren. Test Bild 16 DESIGNING SMART SECURITY 21

22 8 händelselogg I händelseloggen kan man se de saker som har hänt i systemet. Det går också att hämta ut bilder genom att klicka på Hämta bild. Händelselogg Bild 17 22

23 9 Felsökning Vanliga frågor Sirenen tjuter inte vid inbrott Kontrollera att: sirenen tjuter genom att koppla in konfiguratorn och tryck på Siren i testfliken. är kopplad till händelsen inbrottslarm. att du har bra radiokontakt med sirenen. att sirenen har bra batterier. Det kommer inga sms när jag trycker på Test sms. Kontrollera att: PIN-koden är korrekt och att du har ett bra signalkvalitetsvärde på GSM, olika GSM-operatörer kan ha olika täckningsområden. du har skrivit in rätt telefonnummer det finns pengar på simkortet om du använder kontantkort. Detta kontrolleras genom att trycka på GSM saldo knappen. Det kommer inga när jag trycker på Test . Kontrollera att: PIN-koden är korrekt och att du har ett bra signalkvalitetsvärde på GSM, olika GSM-operatörer kan ha olika täckningsområden. du har skrivit in rätt adress- det finns pengar på simkortet om du använder kontantkort. Detta kontrolleras genom att trycka på GSM saldo knappen. e-posten inte hamnat i skräpmappen i din epostmottagare. Felsökning Det kommer inga bilder från kameran när inbrottslarmet går. Kontrollera att: kameran har bra radiokontakt. kameran har bra batterier. det går att ta bild från kameran genom att trycka på Ta bild i testfliken. du har kopplat till inbrottslarm. det står bild tagen i händelseloggen. OBS! - Larmar du av innan en bild har skickats från systemet avbryts förloppet och den skickas inte till din epost. Utskicken avbryts direkt när systemet larmas av antingen via SMS/MMS eller Manöverpanel. Det kan ta 1-2 minuter att skicka en bild om det finns SMS/MMS/epost meddelande i kö. Det går inte att fjärrstyra systemet. Kontrollera att: det SMS-nummer du försöker fjärrstyra ifrån finns med i Uppkopplingar. du skrivit rätt användarkod i SMS-meddelandet. funktionen du försöker utföra är giltig. För giltiga meddelanden konsultera manualen. DESIGNING SMART SECURITY 23
