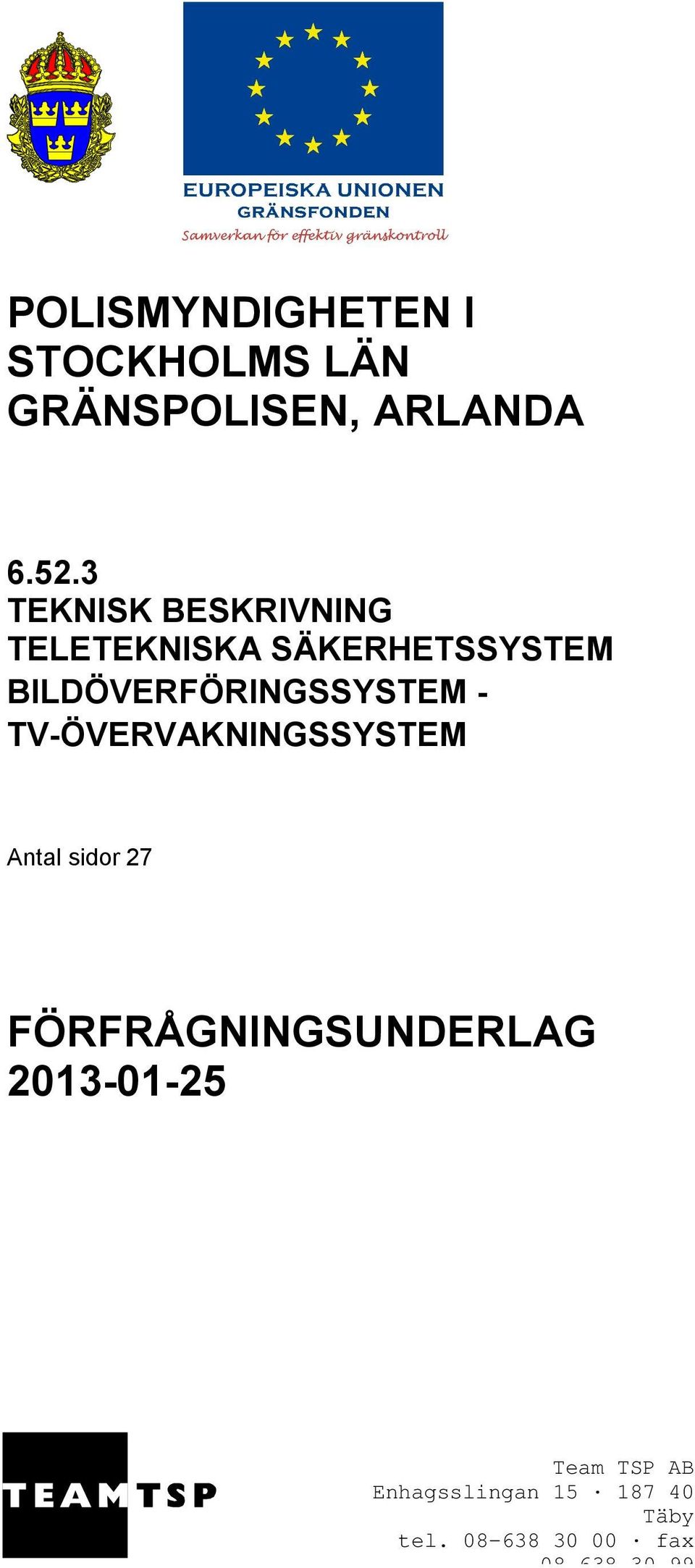

1 TEKNISK TELETEKNISKA SÄKERHETSSYSTEM Antal sidor 27 Team TSP AB Enhagsslingan Täby tel fax

2 2 INNEHÅLLSFÖRTECKNING SIDA 64 TELESYSTEM 3 S T YT APPARATER, UTRUSTNINGAR, KABLAR M M I EL- OCH TELESYSTEM 10 APPARATER OCH UTRUSTNING I TELE- OCH DATAKOMMUNIKATIONSSYSTEM 12 MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 13 YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER 13 YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM 13 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER 14 YUC BYGGHANDLINGAR FÖR INSTALLATIONER 14 YUH.64 DRIFTINSTRUKTIONER FÖR TELEINSTALLATIONER 15 YUK.6 UNDERHÅLLSINSTRUKTIONER FÖR EL- OCH TELEINSTALLATIONER 15 YY ARBETEN EFTER SLUTBESIKTNING ECC/1 BILDÖVERFÖRINGSSYSTEM TV- ÖVERVAKNINGSSYSTEM 18 BILAGA 1 BILAGA 2 BILAGA 3 BILAGA 4 Dokumentation och märkning, SS , utg.5 CAD-anvisning Kameranummer och placering Ritningsförteckning

3 64 TELESYSTEM Denna beskrivning ansluter till AMA09. Denna beskrivning avser installationer av teletekniska säkerhetssystem, Bildöverföringssystem TV-övervakningssystem åt Polismyndigheten i Stockholms län, Gränspolisen på Arlanda. I entreprenörens åtagande ingår för detta projekt, leverans av materiel, projektering, dokumentation, installation och driftsättning av systemen åt Gränspolisen på Arlanda flygplats. Vidare ingår utbildning av beställarens personal. 3 Orientering Polisen har för avsikt att installera ett eget Bildöverföringssystem TV-övervakningssystem på Arlanda flygplats. Syftet med installationen är att övervaka ankomstflöden från länder utanför Schengenområdet. Kamerorna ska installeras i gatebryggor inom terminal 5 (inkl.) pir F. Övervakning kommer att ske från två (2) operatörsplatser inom av Polisen nyttjade lokaler på Arlanda flygplats. Rum inom Pir F. Systemet ska medge en framtida utökning av antalet bemannade operatörsplatser. Inspelning av bilder ska valfritt kunna ske från samtliga kameror, dock endast i full hastighet från 20 samtidiga kameror. Omfattning Denna entreprenad avseende installation av ett bildöverföringssystem TV-övervakningssystem är en totalentreprenad åt Polismyndigheten i Stockholms län, Gränspolisen på Arlanda. Ledningsnät är ej redovisat på ritningar. Allt erforderligt ledningsnät ska dock ingå i entreprenaden, med undantag för ledningsnät och utrustningar som tillhandahålls av Swedavia. Swedavia tillhandahåller fast förlagda ledningar mellan uttag vid operatörsterminaler och ställ/centralutrustningar (servrar), samt mellan uttag vid platsutrustning (kameror) och ställ/centralutrustning (servrar). Swedavia tillhandahåller erforderlig strömförsörjning via avbrottsfri kraft (UPS-system), samt switchar med PoE för matning av kameror.

4 Operatörsterminaler m m, Central- och platsutrustningar ska ingå i denna entreprenad. Offererade systemlösningar ska vara väl underbyggda och dokumenterade. Dokumentation för teknisk/ekonomisk bedömning av föreslagna systemlösningar skall bifogas anbudet. Föreskrivna funktioner ska innehållas. I de fall förfrågningsunderlaget/avropet lämnar utrymme för olika tekniska lösningar ingår det i entreprenaden att med uppfyllande av grundläggande tekniska kvalitetskrav, realisera föreskrivna funktioner. I handlingarna angivna kretsscheman, princip- eller inkopplingsdetaljer o d avser att enbart visa funktion och distributionsmetodik och får således inte betraktas som slutgiltiga arbetsscheman för utförande. I entreprenaden ska ingå att upprätta erforderliga arbetsscheman samt bygghandlingar. Allt erforderligt materiel och arbete för erhållande av driftfärdiga system ingår i entreprenaden, således även injustering och funktionsprovning av samtliga system. 4 Gränsdragning mot annat installationssystem eller annan entreprenad I fastighetsägarens (Swedavia s) åtagande ingår följande, där ej annat anges: - All kanalisation (t ex ledningsstegar samt kanalisation till vissa platsutrustningar, exv. dörrmiljöer och kameror). - El-anslutning till säkerhetsutrustningar, bildöverföringssystem. - Allt ledningsnät mellan uttagspaneler i datahall och uttag vid respektive platsutrustningar (kameror). I denna entreprenad ingår följande: - Installation av platsutrustningar. - Installation av centralutrustningar, servrar etc. (inom Swedavia s datahall). - Installation av operatörsterminaler m m med tillhörande utrustningar. - Inkoppling, driftsättning och avprovning av samtliga i denna entreprenad ingående utrustningar. - Integrering med övriga installationssystem ingående i fastighetsägarens entreprenader.

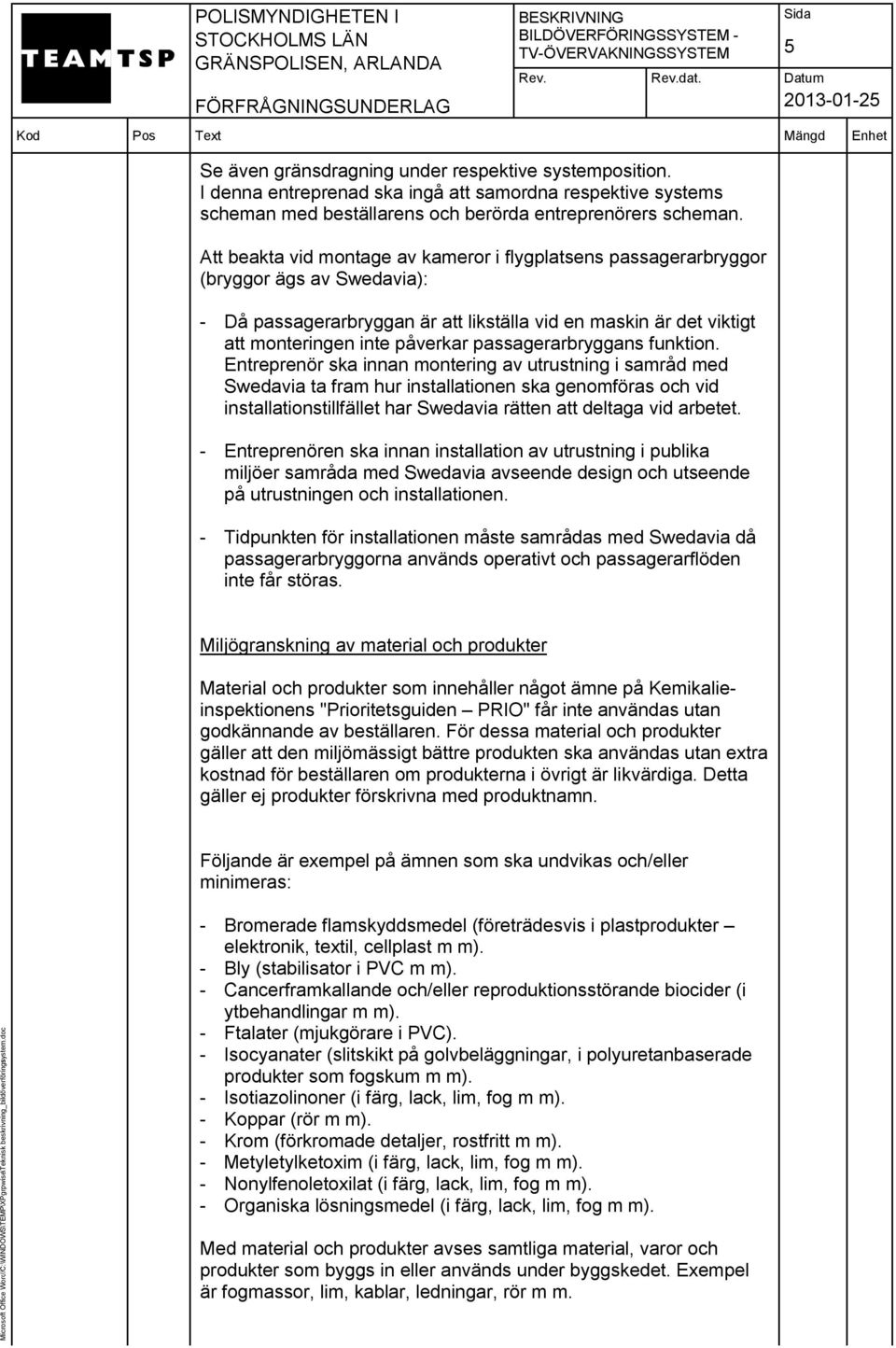

5 Se även gränsdragning under respektive systemposition. I denna entreprenad ska ingå att samordna respektive systems scheman med beställarens och berörda entreprenörers scheman. Att beakta vid montage av kameror i flygplatsens passagerarbryggor (bryggor ägs av Swedavia): - Då passagerarbryggan är att likställa vid en maskin är det viktigt att monteringen inte påverkar passagerarbryggans funktion. Entreprenör ska innan montering av utrustning i samråd med Swedavia ta fram hur installationen ska genomföras och vid installationstillfället har Swedavia rätten att deltaga vid arbetet. - Entreprenören ska innan installation av utrustning i publika miljöer samråda med Swedavia avseende design och utseende på utrustningen och installationen. - Tidpunkten för installationen måste samrådas med Swedavia då passagerarbryggorna används operativt och passagerarflöden inte får störas. 5 Miljögranskning av material och produkter Material och produkter som innehåller något ämne på Kemikalieinspektionens "Prioritetsguiden PRIO" får inte användas utan godkännande av beställaren. För dessa material och produkter gäller att den miljömässigt bättre produkten ska användas utan extra kostnad för beställaren om produkterna i övrigt är likvärdiga. Detta gäller ej produkter förskrivna med produktnamn. Följande är exempel på ämnen som ska undvikas och/eller minimeras: - Bromerade flamskyddsmedel (företrädesvis i plastprodukter elektronik, textil, cellplast m m). - Bly (stabilisator i PVC m m). - Cancerframkallande och/eller reproduktionsstörande biocider (i ytbehandlingar m m). - Ftalater (mjukgörare i PVC). - Isocyanater (slitskikt på golvbeläggningar, i polyuretanbaserade produkter som fogskum m m). - Isotiazolinoner (i färg, lack, lim, fog m m). - Koppar (rör m m). - Krom (förkromade detaljer, rostfritt m m). - Metyletylketoxim (i färg, lack, lim, fog m m). - Nonylfenoletoxilat (i färg, lack, lim, fog m m). - Organiska lösningsmedel (i färg, lack, lim, fog m m). Med material och produkter avses samtliga material, varor och produkter som byggs in eller används under byggskedet. Exempel är fogmassor, lim, kablar, ledningar, rör m m.

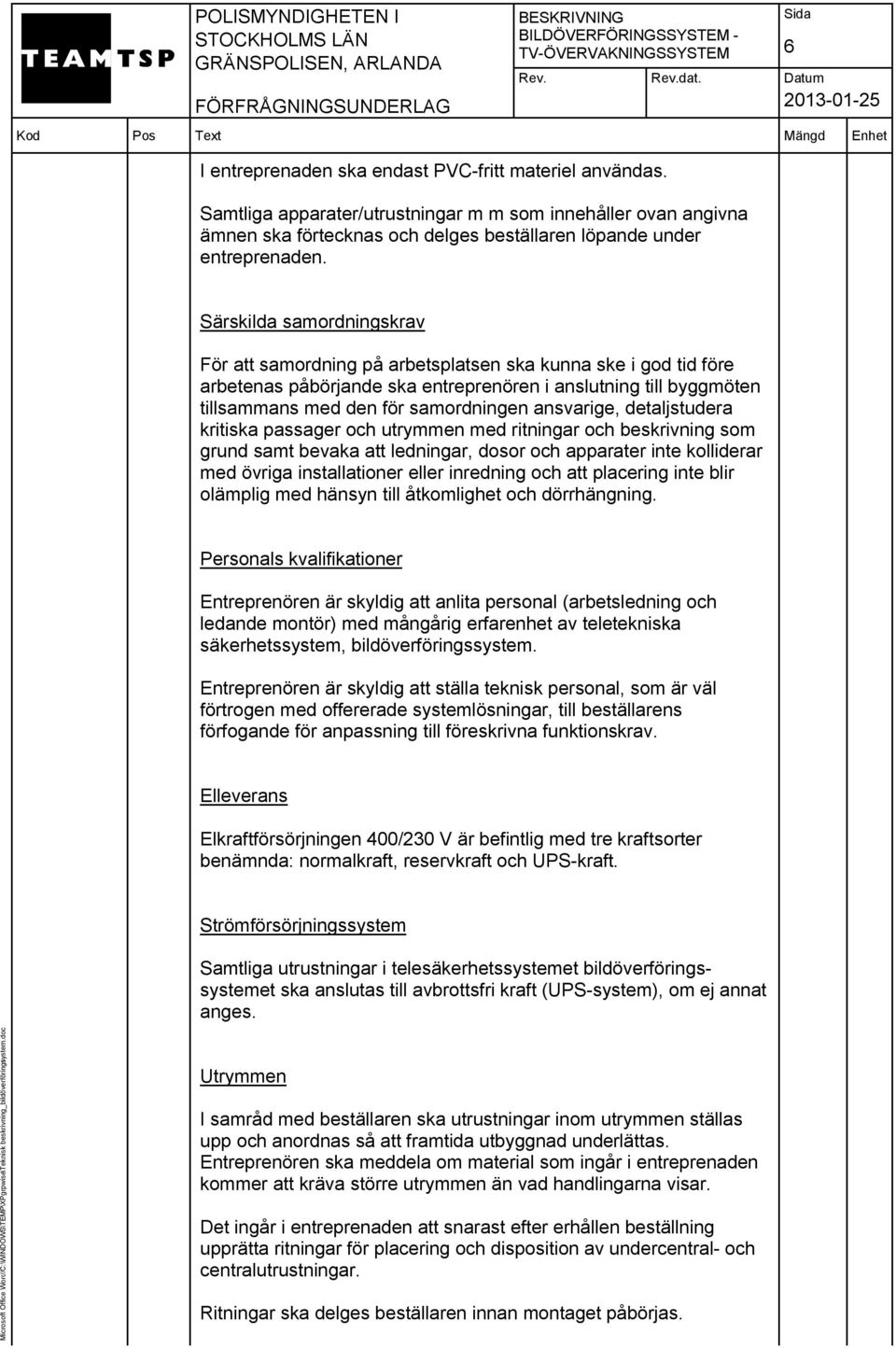

6 I entreprenaden ska endast PVC-fritt materiel användas. Samtliga apparater/utrustningar m m som innehåller ovan angivna ämnen ska förtecknas och delges beställaren löpande under entreprenaden. 6 Särskilda samordningskrav För att samordning på arbetsplatsen ska kunna ske i god tid före arbetenas påbörjande ska entreprenören i anslutning till byggmöten tillsammans med den för samordningen ansvarige, detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund samt bevaka att ledningar, dosor och apparater inte kolliderar med övriga installationer eller inredning och att placering inte blir olämplig med hänsyn till åtkomlighet och dörrhängning. Personals kvalifikationer Entreprenören är skyldig att anlita personal (arbetsledning och ledande montör) med mångårig erfarenhet av teletekniska säkerhetssystem, bildöverföringssystem. Entreprenören är skyldig att ställa teknisk personal, som är väl förtrogen med offererade systemlösningar, till beställarens förfogande för anpassning till föreskrivna funktionskrav. Elleverans Elkraftförsörjningen 400/230 V är befintlig med tre kraftsorter benämnda: normalkraft, reservkraft och UPS-kraft. Strömförsörjningssystem Samtliga utrustningar i telesäkerhetssystemet bildöverföringssystemet ska anslutas till avbrottsfri kraft (UPS-system), om ej annat anges. Utrymmen I samråd med beställaren ska utrustningar inom utrymmen ställas upp och anordnas så att framtida utbyggnad underlättas. Entreprenören ska meddela om material som ingår i entreprenaden kommer att kräva större utrymmen än vad handlingarna visar. Det ingår i entreprenaden att snarast efter erhållen beställning upprätta ritningar för placering och disposition av undercentral- och centralutrustningar. Ritningar ska delges beställaren innan montaget påbörjas.

7 CENTRALUTRUSTNINGAR Central- och undercentralutrustningar ska, där ej annat anges, placeras på montagestativ/ i rackskåp inom Swedavia s datorhall. Placering av utrustningar ska ske i samråd med beställare och brukare. Elektriska utrustningar ska vara CE-märkta och uppfylla EMCdirektiv. Utrustningarna ska utformas och uppställas så att personalens handhavande underlättas i största möjliga mån. Utrustningarna ska vara utförda för dygnet runt drift/ kontinuerlig drift. All apparatur med elektronisk utrustning ska vara skyddad så att den ej skadas genom indirekt påverkan av atmosfäriska urladdningar. Utrustningar, apparatskåp o d ska vara försedda med tydligt uppmärkta plintar för in- och utgående kablar. Samtliga ledningsparter ska uppkopplas. Kopplingsplintar för klenspänning i apparat och apparatskåp ska vara åtskilda från plintar för lågspänning och tydligt märkta. Komponenter ska så långt som möjligt vara av standardtyp. 7 KANALISATIONSSYSTEM Erforderlig håltagning för egna arbeten inom byggnad, genom bjälklag och väggar, ingår i denna entreprenad. LEDNINGSSYSTEM Omfattning I denna entreprenad ska ingå allt erforderligt ledningsnät, undantaget ledningar som installeras av Swedavia. Detta omfattar alla erforderliga: - Matarledningar mellan ställ (fördelningar) och spridningsledningar. - Alla spridningsledningar mellan spridningsplint och platsutrustningar. - Övrigt ledningsnät mellan samtliga i entreprenaden ingående utrustningar. - Alla spridnings- och korskopplingsledningar.

8 Ledning i system för vilken SS med tillägg gäller ska vara utförd med tillåten typ. Korskoppling Samtliga erforderliga ledningsförbindelser (korskopplingar) inom ställ etc. ska utföras med förtillverkade jackbara korskopplingsledningar och utförs av Swedavia. Registrering Dokumentation, märkning och registrering ska utföras av entreprenör respektive Swedavia för de delar av systemet eller utrustningar som de installerar och ansvarar för. Dokumentation och registrering ska upprättas innan entreprenör påbörjar montage- och kopplingsarbetet. Se även bilaga avseende Dokumentation och märkning. 8 PLATSUTRUSTNINGAR Propp och jack avsedda för olika funktioner inom ett system, även som mellan olika system, ska vara i oförväxelbart utförande. I entreprenaden ingående utrustning ska vara försedd med kopplingselement för samtliga in- och utgående ledare. S k toppskarvar får inte utföras. ÖVRIGT Tekniska uppgifter i anbud Anbudsgivare ska efter begäran överlämna: - En kompletterad teknisk specifikation på svenska. - Preliminära måttskisser. - Uppställningsritningar. I anbud skall anges om erbjuden utrustning inte får plats inom angivna utrymmen (Operatörsrum inom Pir F och apparatskåp i datahall) och om angivna vägar för intransport inte kan användas.

9 I de fall redovisade ledningsnät är otillräckliga, med hänsyn till den offererade utrustningen, skall detta anges i anbudet. Anbudssumman ska inkludera erforderlig komplettering inklusive eventuell omprojektering. 9 Reservmateriel Reservmaterielen ska levereras i ändamålsenliga och skyddade förpackningar, som försetts med text angivande data på komponenten samt uppgift om vilken systemdel den ingår i.

10 10 S SBE APPARATER, UTRUSTNINGAR, KABLAR M M I EL- OCH TELESYSTEM DOSOR SBE.4 Kopplingsdosor för kablar i telesystem I entreprenaden ska ingå samtliga för ledningsförläggning och apparatuppsättning erforderliga kopplingsdosor. Om oklarhet beträffande placering föreligger fastställs läge av beställaren. SBE.41 Kopplingsdosa för telekablar Utanpåliggande kopplingsdosa. Dosa ska ha ett införingshål i reserv. Dosa ska vara ljus och utförd av plast. SBL.1 FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE MM I HUS SBL.11 Fästdon för apparater SC EL- OCH TELEKABLAR M M Ledningar ska vara brännbarhetsklassade i F2 enligt SS där inte särskilda krav föreskrivs på brandhärdighet. SCF TELE- OCH DATAKABLAR Korskoppling SFB.1 Korskopplingar ska utföras av Swedavia. Datorer Säkerhetskopia av respektive dators programvaruinstallation ska göras i samband med slutbesiktning i samråd med beställaren med programvara Norton Ghost eller likvärdig. Säkerhetskopia ska överföras till datamedia, kan inte datorn starta från detta datamedium ska särskild startenhet (ex. USB-minne) skapas.

11 11 SKB.51 Apparatskåp Swedavia tillhandahåller apparatskåp inom datahall för serverutrustning etc. (bildskärm och tangentbord) som ska installeras inom datahall i denna entreprenad. Apparatskåp ska förses med låscylinder ingående Polisens låssystem. Installation av låscylinder ingår i denna entreprenad. Apparatskåp (serverrack) som tillhandahålls av Swedavia kommer att vara bredd 800mm, djup 1200mm och höjd 2200mm. Apparat skåp kommer att vara anslutet till jord. Till skåpet kommer att levereras A & B kraft. Entreprenör ska komplettera inom detta apparatskåp med: - Erforderliga trådstegar för datakablage. Kablar fästs med kardborreband. - Serverram för 19" montage, med täckplåt mellan ram och skåpsida, justerbar i djupled. - Erforderliga uttagslister för stickproppsanslutning. - Erforderlig installation för de utrustningar som ska installeras i skåpet. - Låsbara handtag för ASSA ovalcylinder.

12 12 T APPARATER OCH UTRUSTNING I TELE- OCH DATAKOMMUNIKATIONSSYSTEM TB APPARATER I TELETEKNISKA SÄKERHETSSYSTEM Enhetlighet ska eftersträvas vid materielval. Vid valet bör beaktas, att materielen ska kunna erhållas i framtiden.

13 13 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER Se bilaga avseende "Dokumentation och märkning". Varje kamera ska märkas med dekal med logan som anger Europeiska Unionen Gränsfonden. Denna märkning utförs av beställaren. YTB Märkning och skyltning av installationer Se bilaga avseende "Dokumentation och märkning". YTC Provning och injustering av installationssystem Provning och injustering ska utföras i överenskommelse och tillsammans med Swedavia. YTC.164 Provning av telesystem Omfattning Entreprenören ska utföra följande mätningar och provningar: a) Funktionsprov av samtliga teletekniska system. Funktionsprov ska avse samtliga funktioner och funktionssamband. Provningar ska genomföras så att hela funktionskedjor, blir genomprovade. För respektive system ska upprättas intyg/protokoll avseende samtliga funktioner och funktionssamband. b) Enligt föreskrift under respektive systemposition. Leverans Intyg/protokoll över utförda mätningar och provningar ska vara utfärdade av den ansvarige installatören och godkända av beställarens platsrepresentant. Handlingar ska i samband med slutbesiktning överlämnas i ett exemplar.

14 14 YTC.264 Injustering av telesystem Entreprenören ska utföra injustering av utrustning och komponenter. Injustering ska samordnas och utföras tillsammans med övriga entreprenörer samt Swedavia för att erhålla ett helt driftfärdigt system. YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Se bilaga avseende "Dokumentation och märkning". YUC BYGGHANDLINGAR FÖR INSTALLATIONER Se bilaga avseende "Dokumentation och märkning".

15 15 YUH.64 Driftinstruktioner för teleinstallationer Omfattning Driftinstruktioner ska upprättas systemvis för av entreprenören levererad materiel. Entreprenören ska tillhandahålla följande handlingar: - Beskrivning över utrustnings verkningssätt, kompletterad med erforderliga ritningar, scheman och monterings- och driftanvisningar. Format Utförs i format A4. Leverans Handlingarna ska vara skrivna på maskin eller utförda i tryck. Handlingarna ska levereras i två omgångar samt en omgång på digitalt media. YUK.6 Underhållsinstruktioner för el- och teleinstallationer YUK.64 Underhållsinstruktioner för teleinstallationer Omfattning Utöver tillverkarnas underhållsinstruktioner ska entreprenören för levererad materiel tillhandahålla underhållsinstruktioner innehållande: - Beskrivning av förebyggande underhåll och felavhjälpande åtgärder. - Datablad, broschyrer o d. - Förteckning över reservdelar som är lämpliga att bytas ut av beställarens eller nyttjarens underhållspersonal. Handlingarna ska upprättas systemvis. Format Utförs i format A4. Leverans Handlingarna ska vara skrivna på maskin eller utförda i tryck. Handlingarna levereras i två omgångar samt en omgång på digitalt media.

16 16 YUP.64 Information till drift- och underhållspersonal för teleinstallationer Entreprenören ska informera beställarens drift- och underhållspersonal i funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning. Informationen till personalen ska ske med den tekniska dokumentationen som grund. Instruktion på platsen av all utrustning som ingår i entreprenaden. Därutöver ska i entreprenaden ingå genomgång med den personal som ska sköta dokumentationen beträffande uppläggning och handhavande av dokumentationen. YUP.648 Utbildning i datoriserad säkerhet Entreprenören ska instruera och utbilda beställarens personal för den utrustning som installeras. Målet är att utbildad personal ska känna till utrustningen och kunna bruka den på ett säkert, effektivt och ekonomiskt sätt. Utbildningen ska genomföras före slutbesiktning. För de systemdelar som tas i bruk av beställaren före slutbesiktning, ska erforderlig utbildning utföras vid beställarens drifttagande. Utbildningen ska utföras inom Polisens lokaler på ett system som tillhandahålls av entreprenör. Bildöverföringssystem TV- övervakningssystem Entreprenören ska utbilda följande personalgrupper: - Operatörer. - Administrativ operatör. Systemets uppbyggnad framgår under systemposition 64.ECC/1. Operatör/Administrativ operatör Uppgifter: Att handha systemet på larmoperatörsnivå. Systemets uppbyggnad framgår under systemposition 64.ECC/1. Beräknad tidsåtgång: 8 timmar. Antal deltagare 10 st.

17 17 YY ARBETEN EFTER SLUTBESIKTNING YYV.64 Tillsyn, skötsel och underhåll av teleinstallationer Service under garantitiden skall ingå. Servicen skall omfatta åtgärdande service för alla i entreprenaden ingående systemdelar. Åtgärdande service skall utföras efter felanmälan. Samtliga kostnader i form av utryckningskostnad, tillägg för obekväm arbetstid m m skall ingå i entreprenaden för garantifel. Servicen skall utföras enligt följande: - Felanmälan skall kunna göras alla dagar Utryckningstid, nästkommande vardag före kl Åtgärdstid, kontinuerligt arbete tills felet avhjälpts. Servicekontrakt Servicekontrakt förutsätts tecknas med entreprenören efter garantitidens utgång med villkor enligt ovan.

18 18 64.ECC/1 Bildöverföringssystem TV-övervakningssystem Inom respektive gatebrygga i terminal 5 (inkl. Pir F) ska ett bildöverföringssystem TV-övervakningssystem med IP teknologi (PAL) installeras, där ej annat anges. Systemet ska vara utfört för färgåtergivning, där ej annat anges. Systemet ska utföras av, av Svenska Brand- och säkerhetscertifiering AB behörig anläggarfirma enligt för CCTV, SSF 1061 utgåva 1. Systemet ska utföras enligt svenska stöldskyddsföreningens norm för CCTV systemkrav SSF1060, utgåva 1 november 2006 med i denna systemdel ställda krav. Systemet ska vara utfört med bildupplösning i klass D enligt SS-EN och dessutom ska systemet uppfylla klass 3. Anslutna systemdelar ska kunna administreras, manövreras och presenteras via datorer i detta system. Detta system ska uppfylla samtliga funktionskrav för systemdelar gällande programmering, manövrering, registrering och presentation. Varje operatörsplats ska i huvudsak omfatta följande utrustningar: - Operatörsterminal. - Bildskärmar. - Skrivare. Dessutom ska inom operatörsrum installeras två (2) st större bildskärmar (minst 40") för visning av bilder. Omfattning Systemet ska i huvudsak bestå av: - Central- och undercentralutrustningar. - Manöverpaneler. - Monitorer/mottagare. - Operatörsterminaler (Klientdatorer/arbetsstationer). - Kameraenheter etc. - Videoservrar. - Inspelningsenheter/servrar. - Switchar (ingår i Swedavia s åtagande). - Ledningsnät. - Överföringsutrustning - Programvaror. - Programmering. - Ledningsnät, fast (ingår i Swedavia s åtagande). - Anslutningsledningar (ingår i Swedavia s åtagande). - Korskopplingsledningar (ingår i Swedavia s åtagande).

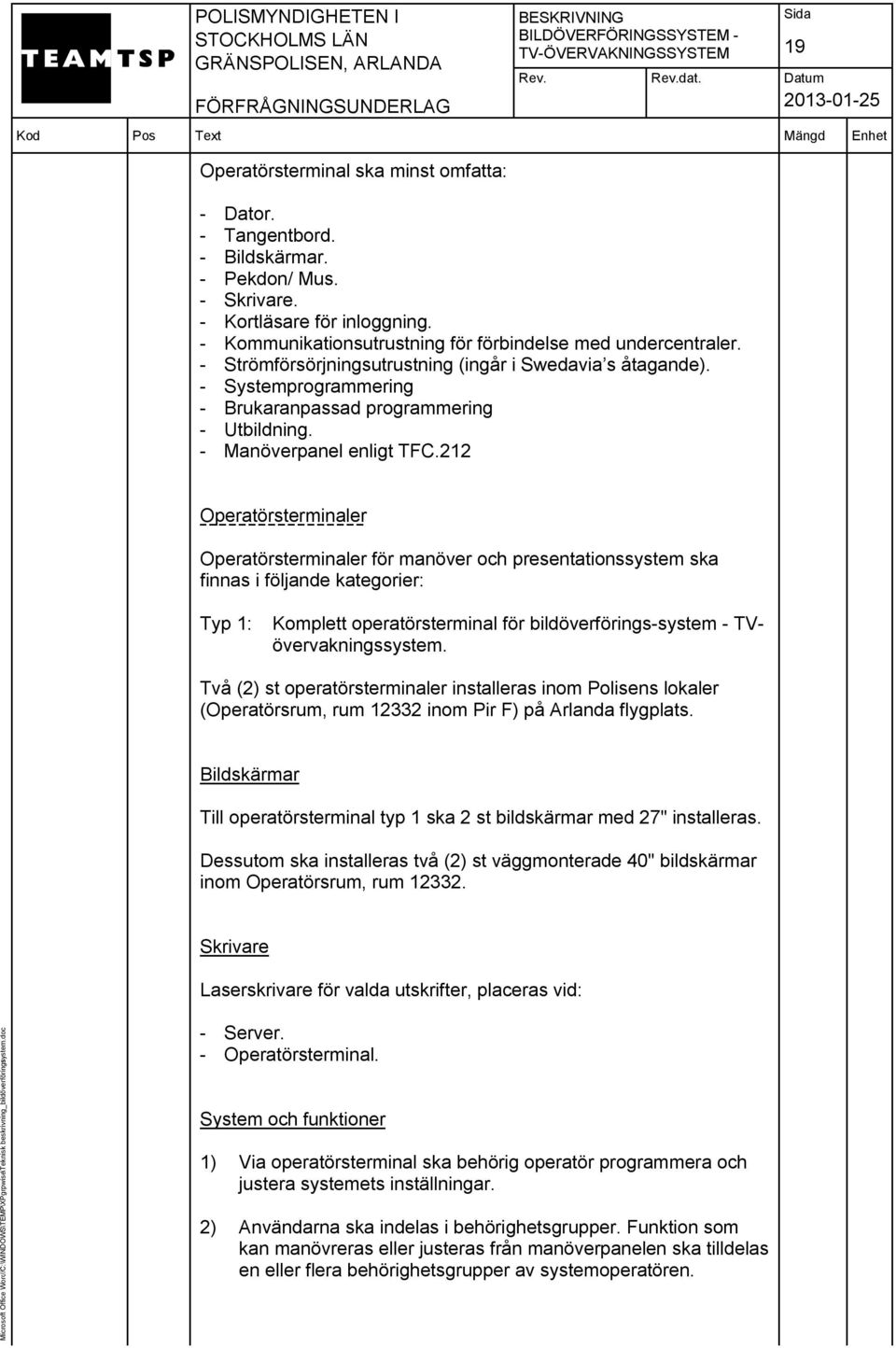

19 19 Operatörsterminal ska minst omfatta: - Dator. - Tangentbord. - Bildskärmar. - Pekdon/ Mus. - Skrivare. - Kortläsare för inloggning. - Kommunikationsutrustning för förbindelse med undercentraler. - Strömförsörjningsutrustning (ingår i Swedavia s åtagande). - Systemprogrammering - Brukaranpassad programmering - Utbildning. - Manöverpanel enligt TFC.212 Operatörsterminaler Operatörsterminaler för manöver och presentationssystem ska finnas i följande kategorier: Typ 1: Komplett operatörsterminal för bildöverförings-system - TVövervakningssystem. Två (2) st operatörsterminaler installeras inom Polisens lokaler (Operatörsrum, rum inom Pir F) på Arlanda flygplats. Bildskärmar Till operatörsterminal typ 1 ska 2 st bildskärmar med 27" installeras. Dessutom ska installeras två (2) st väggmonterade 40" bildskärmar inom Operatörsrum, rum Skrivare Laserskrivare för valda utskrifter, placeras vid: - Server. - Operatörsterminal. System och funktioner 1) Via operatörsterminal ska behörig operatör programmera och justera systemets inställningar. 2) Användarna ska indelas i behörighetsgrupper. Funktion som kan manövreras eller justeras från manöverpanelen ska tilldelas en eller flera behörighetsgrupper av systemoperatören.

20 20 Varje operatör ska ha egen användar-id och logga in med tjänstkort/eid-kort via kortläsare. Varje personlig inloggningskod ska omfatta minst 6 och högst 12 tecken, där antalet tecken ska kunna väljas individuellt. Antalet individuella och behöriga inloggningskoder ska kunna uppgå till minst 1000 st. 3) Systemet ska innehålla funktioner för visning, inspelning, lagring och bildåtkomst med videokomprimering 4CIF enligt H.264, med 2500 k/bits per sekund. 4) Kameror och visningslägen ska kunna förprogrammeras eller väljas manuellt. 5) Monitorbild och inspelad bild ska innehålla: - Kameranummer. - Plats. - Datum. - Tid. Informationen ska presenteras i bild med minst 20 tecken på två rader, som kan placeras i valfritt hörn. Sökning i inspelat material ska kunna utföras med samma kriterier som ovan. 6) Samtliga händelser i systemet ska loggas i systemets databas, t ex in- och utloggning, statusändringar, bildöverföring och systemavstängning. 7) Samtliga centralutrustningar ska vara skyddade mot obehörig manövrering. Systemet ska utformas att inloggning av operatör måste ske innan manövrering av systemet kan ske. Inloggning till detta system ska ske med tjänstekort/eid-kort via kortläsare och personlig kod eller likvärdigt. 8) Vid export av videofiler ska det gå att välja export med uppspelningsprogramvara eller i standard Windows format, ASF. Systemet ska innehålla videobehörighetskontroll för garanti att bilder inte är ändrade, manipulerade eller på annat sätt redigerade. 9) Export ska kunna ske till annat datalagringsmedium t ex via USB-anslutning eller DVD-enhet. 10) På monitorer ska man med hjälp av manöverpanel gå att välja mellan sekvensvis presentation av utvalda kameror.

21 21 11) Larm överföras till server/klient vid förlust av videosignal från kamera. 12) Vid flera inkommande larm ska dessa placeras i kö och presenteras i turordning. 13) Systemet ska vara så utformat att valfri kamera kan uppkopplas till valfri monitor. 14) Inspelningsenheten ska vara försedd med erforderliga hårddiskar för inspelning enligt krav under TFC.2162 Inspelningsenheter. Start och stopp ska även kunna ske manuellt via manöverpanel/tangentbord. 15) Inspelat material ska kunna markeras i ett block (flera videosekvenser). Kopia av detta block ska sedan kunna sparas på separat disk i servern, där radering kräver manuell åtgärd av behörig person. Från denna lagring i servern ska sedan kopia kunna kopieras till flyttbart lagringsmedia (DVD eller USBminne). 16) Klientdatorer enligt ovan ska utföras enligt SFB.1 med i huvudsak följande utrustningar. Systemet ska utföras för att kunna ansluta minst 10 st klientdatorer. 17) Förändringar i systemet ska registreras med angivande av vem som utfört dem och när. 18). Krav på loggning: 1. Samtliga händelser och handhavande ska loggas. 2. Loggar ska sparas i minst 3 månader. 19) På 27" bildskärmar ska kunna visas en bild eller splitbild på upp till 9 delbilder. 20) På 40" bildskärmar ska kunna visas en bild eller splitbild på upp till 16 delbilder. 21) För att möjliggöra veckovis återkommande automatstarter av förprogrammerade kameror ska erforderliga tidkanaler installeras. 22) Minst 100 tidkanaler ska kunna erhållas. Tidkanaler ska kunna kopplas in och ur individuellt. Respektive tidkanal ska kunna specificeras för vilka av årets dagar den ska gälla.

22 22 23) Dygns- och veckoscheman ska kunna väljas för valfri tidkanal. Antalet veckodagar ska vara minst 12, där dagarna är måndag till söndag, samt 5 "klämdagar/helgdagar" som har möjlighet till individuellt tidkanalutseende. 24) Systemet ska kunna spara och/eller skriva ut enstaka bild. Sparad eller utskriven bild ska innehålla uppgift om kamera. Platsutrustningar För respektive kamera ska minst nedan uppräknade krav gälla och redovisas: - Kamera nr - Digital - Bildkvalitet i klass D - Objektiv (Fast) - Placering/täckning - Inspelning start (Manuell). Strömförsörjning Samtliga utrustningar tillhörande detta system ska om ej annat anges anslutas till fastighetens system för avbrottsfri kraft (UPSsystem) 230V Digitala kameror ska strömförsörjas via (PoE) Power over Ethernet (48V) från switchar som tillhandahålls av Swedavia. Nämnda switchar kommer att vara matade via UPS-kraft enligt standard IEEE 802.3at Ledningsnät Ledningar ska betecknas med systembeteckning, se bilaga avseende dokumentation och märkning, YTB.164.

23 23 SFB.1 Datorer Inloggning (behörighetskontroll/tillträde) till detta system ska ske med tjänstekort/eid-kort via kortläsare och personlig kod eller likvärdigt. Dator ska vara godkänd enligt och av RPS, PVIT godkänd typ. Datorer ska uppfylla nedan angivna minimikrav, ifall krav under system och funktioner innebär att angivna minimikrav ej är tillfyllest ingår i denna entreprenad att ändra eller komplettera datorerna till det som erfordras. Datorer ska vara för dygnet runt drift/ kontinuerlig drift. SFB.11 Dator Centralutrustning Server ska utföras för 19" rackmontage. Server ska vara utförd med minst: - Xeon processorer med 2 st processorer med 8 kärnor och minst 2,26 GHz. - Minne minst 32 GB. - Volym (hårddisk) på minst 250 GB för operativsystem och programvara, raid 1. - Volym (hårddisk) på minst 1000 GB för loggfiler, raid 5. - Volym (hårddisk) på minst 500 GB för filer som kopieras (blockas) och ska sparas längre tid, raid 5. - Nätverkskort 10/100/1000 Mbit/s. - Dubbla nätaggregat som ansluts till reservkraftsmatad el-central, varav det ena ska ansluta via lokal UPS-utrustning. Lokal UPS ska klara 2 timmars drift (eller enligt avrop) av servern inklusive bildskärm. - DVD-brännare dual layer. - Operativsystem, Microsoft Server 2012, svensk version, 64-bit. - Backupenhet med en kapacitet på minst det dubbla av ingående hårddiskarna. - Grafikkort med: - Video-utgång, bildskärm. - Min upplösning 1920 x 1080.

24 24 Operatörsterminal Operatörsterminal ska vara utförd med minst: - Processor Intel i7, 64-bit arkitektur - Minne 4 GB. - Volym (hårddisk) 500 GB eller 120 GB SSD. - Nätverkskort 10/100/1000 Mbit/s. - Operativsystem, Microsoft Windows 7, svensk version, 64-bit. - Grafikkort med: - Min 1024 MB minne. - Video-utgång, bildskärm, minst 2 st anslutningar. - Min upplösning 1920 x Fläktlöst (silent). - Tangentbord - Pekdon. Operatörsterminal ska utföras för placering på bord/golv. SFC.11 Tangentbord Minimikrav på tangentbord: Svensk standard. SFC.12 Pekdon Microsoft Wireless 5000 eller likvärdig. SFC.3 Bildskärm Minimikrav på bildskärm: - Vara utförd med en bildyta på minst 27 tum och av typ LED. - Upplösning minst 1920 x 1080 punkter. - Vara godkänd enligt TCO Certified Displays 5. - Responstid/svarstid max 8 ms. - Betraktningsvinkel min 170 grader. - Vara av typ TFT i bildformat 16/9, där ej annat anges. Detta är minimikrav på bildskärmsterminal, om högre prestanda krävs för att uppfylla ställda krav, så ska prestanda anpassas. Minimikrav på storbildsskärm: - Vara utförd med en bildyta på minst 40 tum och av typ LED. - Upplösning minst 1920 x 1080 punkter. - Vara av typ TFT i bildformat 16/9, där ej annat anges. Storbildskärm ska monteras på vägg.

25 25 SFC.413 Laserskrivare Laserskrivare för färgutskrift ska ha pappersfack för A4 format papper. Skrivara ska vara godkänd enligt och av RPS, PVIT godkänd typ. SFE.1 Systemprogramvaror För levererade programvaror ska ingå minst 5 års support. 1. Operativprogramvara för klienter ska vara Microsoft Windows 7, svenska, versioner, 64-bit. 2. Operativprogramvara för server ska vara Microsoft Windows Server 2012, 64-bit svensk. SFE.2 Tillämpningsprogramvaror 1. Programvara ska vara så långt som möjligt av standardversion. 2. Programvara ska vara på svenska avseende textinformation på skärm och skrivare. 3. Programmering och förändring av programmet ska ske med hjälp av färdiga menyer och formulär, där samtliga frågor är på svenska. 4. Grafikprogramvara för framställande av grafiska bilder ska ingå. 5. Programvaran ska kunna importera ritningsfiler från Auto-CAD, dwg-format. 6. Programvara ska vara försedd med symbolbibliotek där beställaren själv kan bestämma utseendet på ingående symboler. 7. Minst 100 tidkanaler ska kunna erhållas. Tidkanaler ska kunna kopplas in och ur individuellt. Respektive tidkanal ska kunna specificeras för vilka av årets dagar den ska gälla. 8. Dygns- och veckoscheman ska kunna väljas för valfri tidkanal. Antalet veckodagar ska vara minst 12, där dagarna är måndag till söndag, samt 5 "klämdagar/helgdagar" som har möjlighet till individuellt tidkanalutseende. 9. Inga kodord till operativsystemet, s.k. servicekoder, får förekomma som ger möjlighet att "bakvägen" gå in i programvaran och ändra eller kontrollera övriga behörighetskoder.

26 Vid felaktigt handhavande eller okomplett sådant ska systemet ej utföra någon operation utan svara med ett felbesked i klartext till operatören. 11. Inga av operatören givna kommandon (tillåtna/otillåtna) får förorsaka driftsavbrott eller driftstörningar eller avvikelser från ordinarie funktion. 12. De personliga inloggningskoderna ska aldrig kunna avläsas på bildskärmarna eller på klartextskrivaren. 13. Samtliga arbetsstationer och servrar och deras konfigurationer och programvaruinstallationer ska säkerhetskopieras i samband med slutbesiktningen enligt överenskommelse med beställaren med programvara motsvarande Norton Ghost. Säkerhetskopia ska överföras till datamedia. Krav finns även under system och funktioner. 14. Program för säker nedtagning av datorer i det överordnade och de underordnade systemen vid strömavbrott på UPS-matningen ska installeras. Utrustningen ska återstartas automatiskt efter strömavbrottet och återta samma inställningar, inloggning av användare krävs dock. TFC.211 Centralapparater Enligt krav under system och funktioner. TFC.212 Manöverpaneler Manöverpanel ska vara försedd med: - Tastatur för inkoppling av bild från valfri kamera till valfri monitor. - Tastatur för val av kamera. - Tastatur för justering av vald kameras inställningar. - Tastatur för styrning av inspelningsenhet. Inloggning ska ske via operatörsterminal. Manöverpanel ska vara utförd för bordsplacering och placeras vid varje operatörsterminal.

27 27 TFC.213 Kameraenheter Kameror ska minst uppfylla nedan angivna referenskameror. Objektiv ska vara anpassat till kameras upplösning. Brännvidd ska vara anpassad till kameras placering för att på bästa sätt uppnå eftersträvat bevakningsområde. Objektiv ska vara fast. Skyltar som anger att område är kameraövervakat ska monteras. Referenskameror 1. Bosch typ NDN-498 FlexiDome2x Day/Night IP. TFC.2162 Inspelningsenheter Inspelningsenheter ska vara av typ lagringsenhet/(iscsi) för digital video. Inspelningsenhet ska anslutas till nätverket. Inspelningsenhet ska vara: - Placerad i Swedavia s datahall. - Utförd för montage i 19" montagestativ/rackskåp. - Utförd med nätverksanslutning. - Försedd med hårddiskar för bildlagring. - Utförd för 4CIF och 25 bilder/sekund med videokomprimering enligt H.264 med 2500 kilobits per kamera. - Utförd med komprimeringsteknik som möjliggör att titta på inspelade bilder för varje enskild bild (stillbild). Inspelningsenhet ska dimensioneras för: - Lagring av bilder med 4CIF 25 bilder/s med videokomprimering enligt H.264 med 2500 kilobits per kamera och 20 kameror samtidigt dygnet runt (18 timmar/dygn som beräkningsgrund). - Inspelat material ska sparas i 30 dygn. - Lagring i RAID 5. - Reservkapacitet 20% för framtida komplettering. Täby den 25 januari 2013 Team TSP AB Göran Berg
