2 Trafi kverket Postadress: Sundbyberg E-post: Telefon: Dokumenttitel: PM Gestaltningsprogram, Väg 77 delen Länsgränsen - Rösa, Vägplan, val av lokaliseringsalternativ Dokument-ID: 0L Författare: COWI AB Dokumentdatum: (rev ) Ärendenummer: TRV 2014/96335 Version: Samrådshandling Kontaktperson: Christina Eklööf Foto: COWI

3 Innehåll Inledning...4 Vägen - Väg Projektmål...4 Arbetsgång...4 Resultat av landskapsanalys...5 Det slutna skogsbevuxna landskapet...5 Det halvslutna småskaliga jordbruksdominerade landskapet...5 Det öppna storskaliga jordbruksdominerade landskapet...5 Bebyggelsestruktur...5 Topografi...5 Struktur och riktningar...5 Historiskt landskap...5 Utformning...6 Övergripande mål för utformningen...6 Underordna sig landskapet...6 Förstärka upplevelsen...6 Gestaltningsprinciper...6 Följa terrängen och förankra vägen i landskapet...6 Markutnyttjande...6 Väg på bank...6 Väg i skärning...6 Vägens form och visuell ledning...7 Vegetation...7 Broar...7 Bullerskydd...7 Passager...7 Åtgärder...8 Åtgärder i befintlig sträckning...8 Sträcka 1 (Länsgränsen väster om Gottröra)...8 Sträcka 2 (Gottröra)...8 Sträcka 3 (Öster om Gottröra Alhamra)...8 Sträcka 4 (Rimbo)...8 Sträcka 5 (Åby väster om Finsta)...8 Sträcka 6 (Finsta)...8 Sträcka 7 (Västra Libby Rösa)...8 Alternativ Åtgärder i ny sträckning...8 Gottröra Rimbo...12 Finsta Drift och underhåll Rekommendationer för fortsatt arbete Referenser... 18

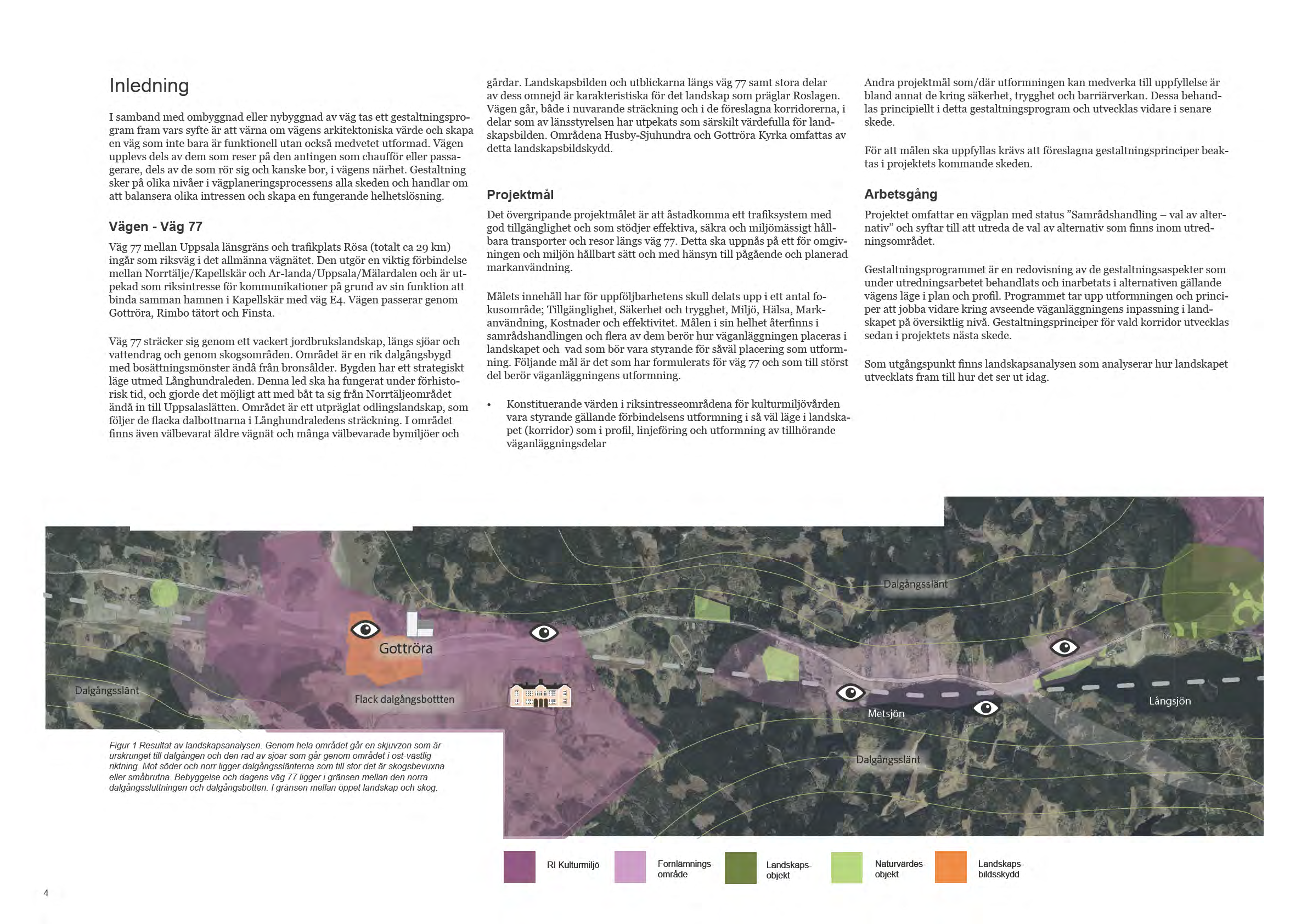

4

5

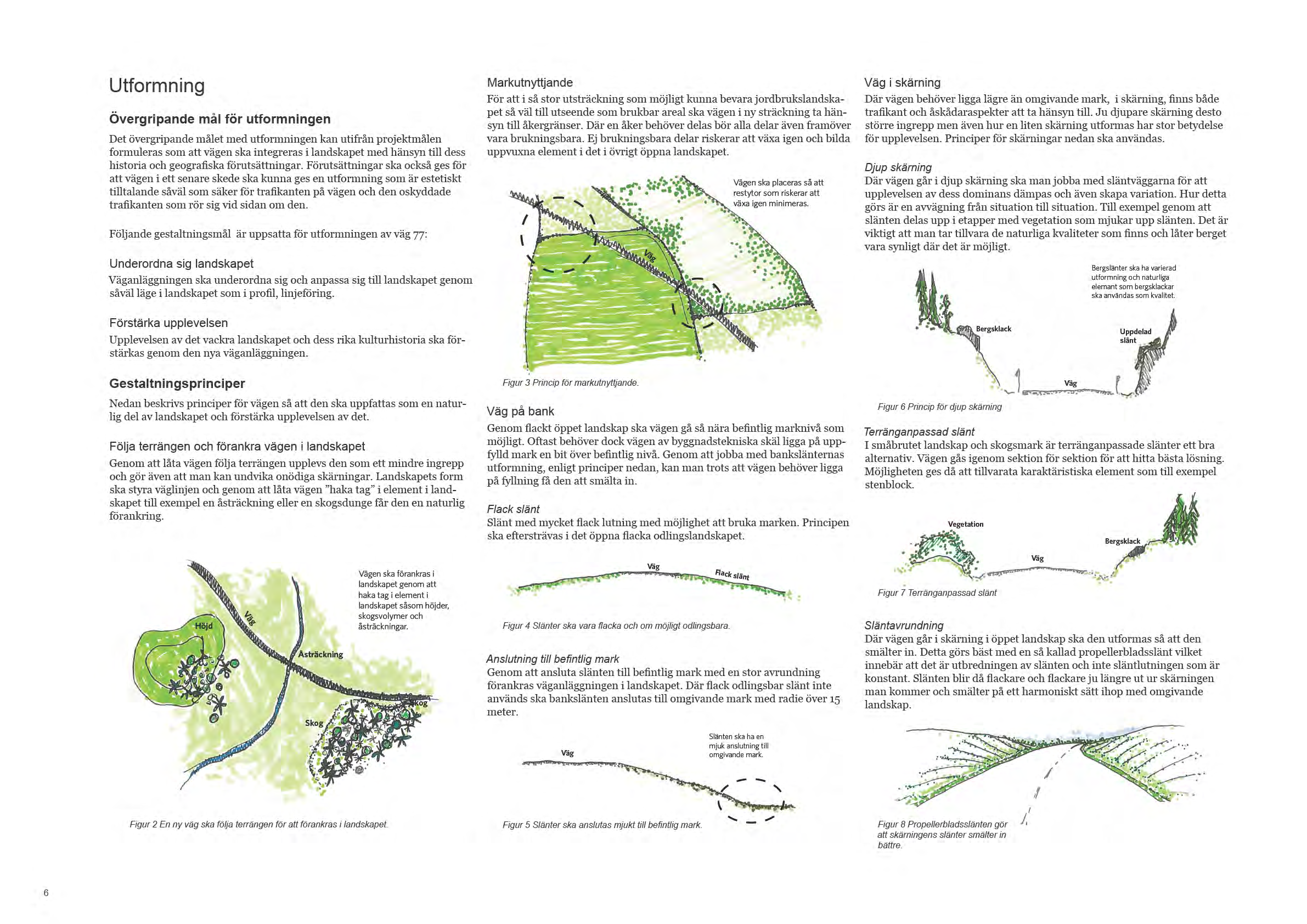

6

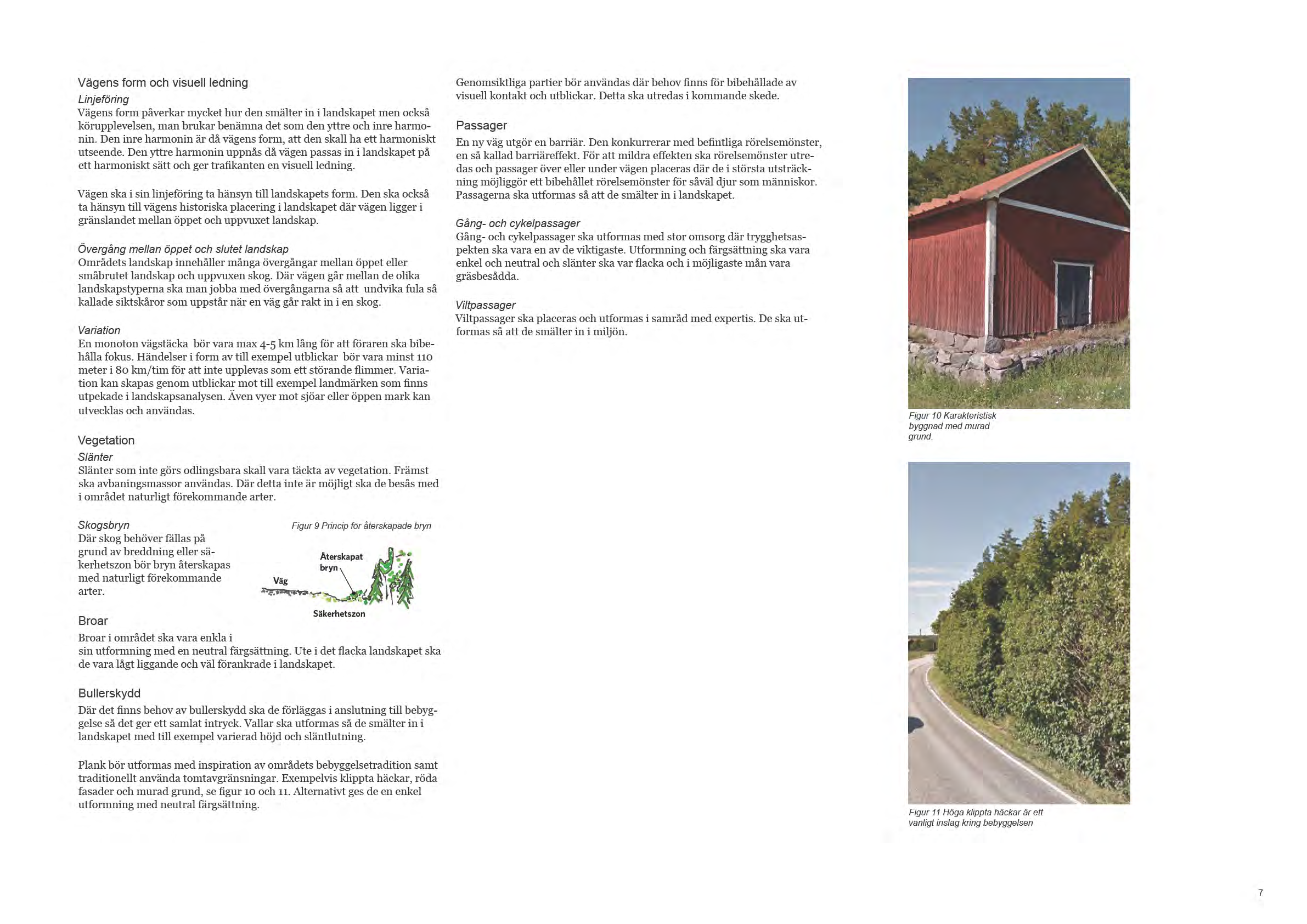

7

8

9

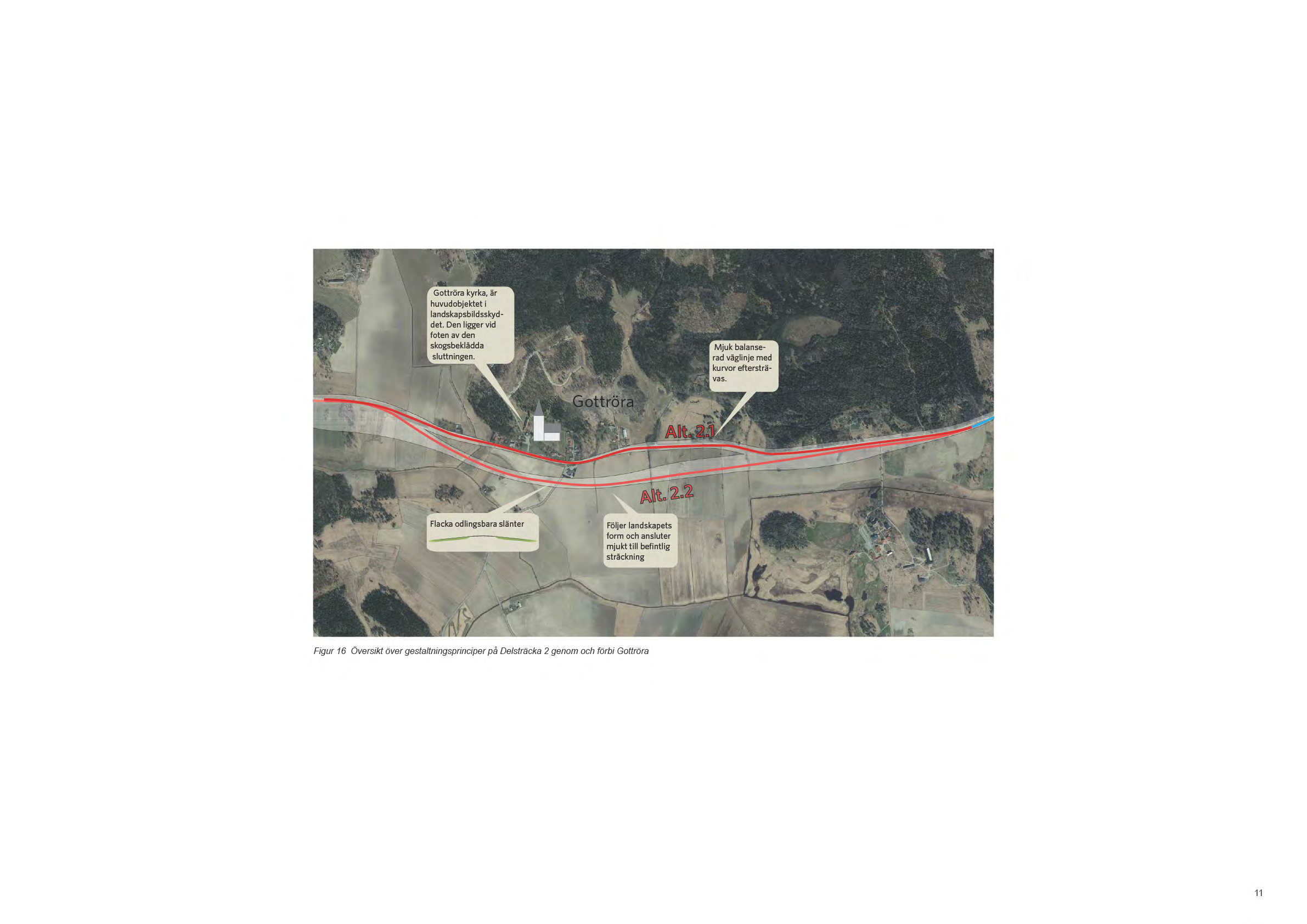

10 Gottröra Enligt landskapsanalysen ligger Gottröra inom riksintresse för kulturmiljö, fornlämningsområde och landskapsbildsskydd. Samtliga uppmärksammar placeringen i dalgångssluttningen och de långa vyerna ut över slätten. De många fornlämningarna i området visar att det länge varit en boplats och där man nu tittar ut över vida åkrar har man tidigare tittat ut över vatten. Området har således länge varit en kommunikationsled. Väg 77 på sträckan går idag i ursprunglig sträckning på gränsen mellan öppen mark och uppvuxen skog och i närheten av bebyggelse. Nedan beskrivs de olika alternativen, landskapet de rör sig genom och dess förutsättningar. Det följs av gestaltningsprinciper för respektive korridor. Alternativ Genom Gottröra Alternativet genom Gottröra nyttjar befintlig väg första delen från väster och avviker i andra delen från befintlig vägsträckning. Figur 13 Flackt landskap mot söder från väg 77. Gestaltningsprinciper Den väglinje med raksträckor och snäva kurvor åtgärdas för en mer harmonisk linjeföring. Ny sträckning ska följa landskapets form och en mjuk balanserad väglinje med kurvor bör eftersträvas. Slänter ska göras flacka och om möjligt odlingsbara för att smälta in i det flacka landskapet. Alternativ Söder om Gottröra Alternativet avviker från befintlig sträckning av väg 77 och ut över det öppna och horisontella landskapet väster om Gottröra. Gestaltningsprinciper Alternativet rör sig ut över det horisontella odlingslandskapet. Vägen ska här ligga så lågt som möjligt med flacka slänter som bör vara odlingsbara. Väglinjen ska följa det omkringliggande landskapets form för en harmonisk linjeföring och ansluta till befintlig sträckning med mjukt balanserad kurva. Figur 14 Gottröra kyrka Figur 15 Gottröra kyrkby 10

11

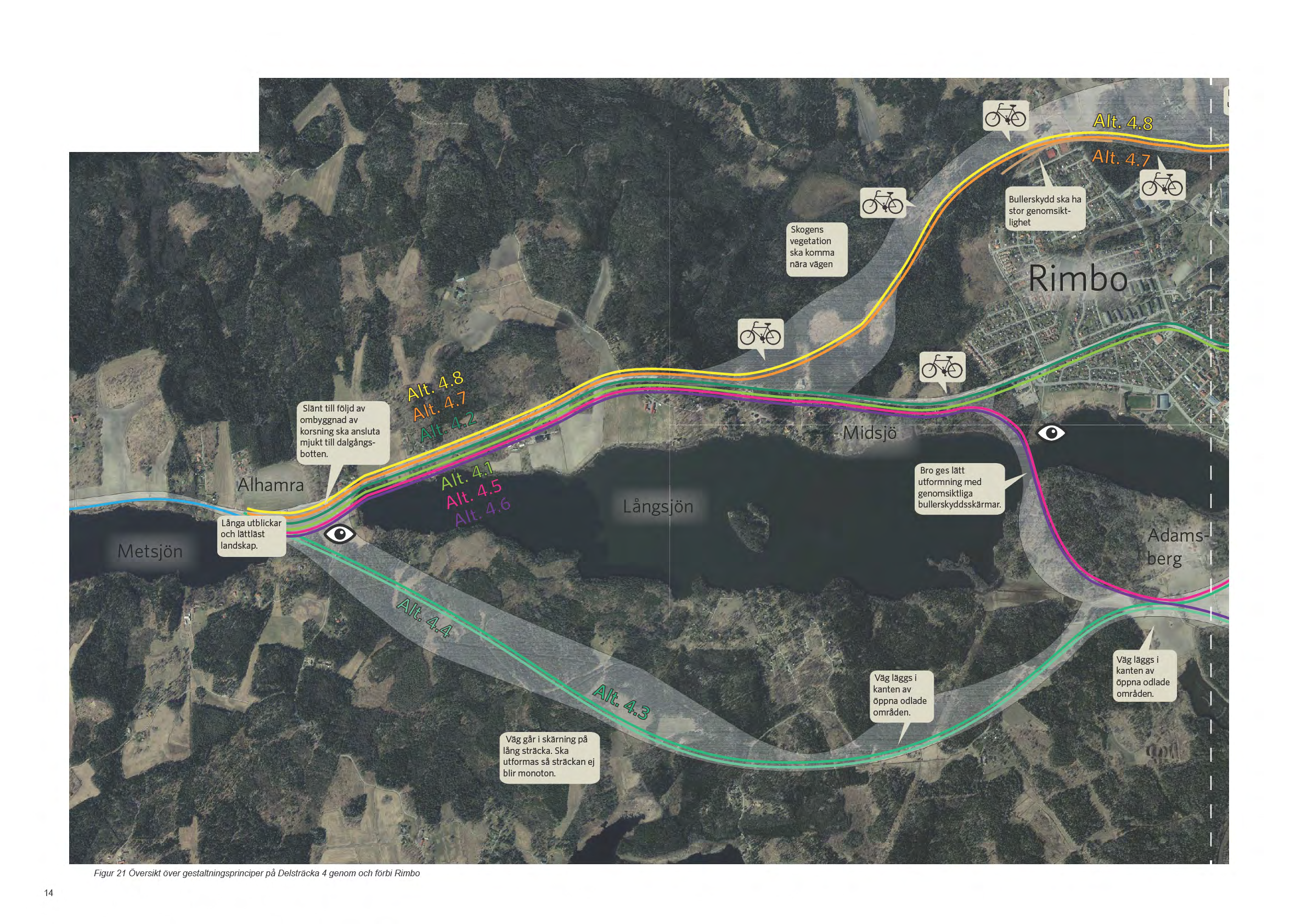

12 Rimbo Rimbo är områdets största samhälle och väg 77 med sin nuvarande sträckning genom samhället utgör en stor barriär för de som rör sig i samhället och för trafikanterna på vägen ger sträckningen en sämre framkomlighet. Ett flertal alternativa korridorer har tagits fram vilka kombineras till två alternativ i befintlig sträckning genom Rimbo och sex alternativa förbifarter. Nedan beskrivs de olika alternativen, landskapet de rör sig genom och dess förutsättningar. Det följs av gestaltningsprinciper för respektive korridor. Alternativ 4.1 Befi ntlig sträckning genom Rimbo, Befintlig sträckning genom Lövsta. I början av sträckan (från väster) i trevägskorsningen vid Alhambra förskjuts korsningen något ut i dalgången. Fram till Rimbo breddas vägen och siktkurvor åtgärdas. Väg 77 har genom Rimbo två filer och smala trottoarer. I utkanterna av samhället finns separerad gång och cykelväg. För att väg 77 ska uppfylla uppsatta projektmål krävs en ombyggnad så att trafikmiljön uppmanar trafikanten att hålla hastigheten samt att oskyddade trafikanter kan röra sig säkert längs vägen och att det finns trygga och säkra passager. Lövsta beskrivs i landskapsanalysen som en välbevarad bymiljö. Den ligger utspridd längs vägen som här går i en ursprunglig sträckning med en nära relation till omgivningen. Den passerar karaktäristiska röda hus, murade socklar och klippta häckar. Gestaltningsprinciper Vid ombyggnaden av korsningen i Alhamra blir vägens bankslänt ett framträdande element. För att mildra inverkan ska den göras med varierande lutning och anslutas mjukt till dalgångsbotten. Längs övrig sträcka ska slänter från den breddade vägen anslutas mjukt till omkringliggande landskap. Bryn ska återskapas där skog fälls. Vägen ska på sträckan genom Rimbo byggas om så att den speglar att den rör sig genom tätort. Vägen ska utformas med omsorg och med den oskyddade trafikanten i åtanke genom trygga passager, separerade gång- och cykelbanor etc. På sträckan genom Lövsta ska slänter och säkerhetszoner utformas så att de innebär ett värde för trafikanten. Upplevelsen av att åka på en kurvig äldre vägsträckning med nära kontakt med bebyggelsen går till viss del förlorad då vägavsnittet åtgärdas för bättre trafiksäkerhet och framkomlighet. Det är viktigt att kompensera detta genom omsorgsfull och varierad utformning av till exempel slänter och avgränsningar mot vägen så att småskaligheten inte går förlorad. Alternativ 4.2 Befi ntlig sträckning genom Rimbo, ny sträckning genom Lövsta Alternativet går i befintlig sträckning fram till och genom Rimbo, se alternativ 4.1. Den nya sträckningen går över den skogsbevuxna höjden norr om Lövsta, vidare över svagt kuperad öppen mark och genom ytterligare skogsmark innan den ansluter till befintlig sträckning. Skogsområdet i väster är delvis är klassad som nyckelbiotop med högt skyddsvärde. Skogen består till stor del av uppvuxna granar i storblockig mark. Även det östra skogsområdet är delvis klassat med liknande karaktärsdrag som det östra. Det östra skogsområdet omfattar tre klassade områden enligt naturvärdesinventeringen. Naturvärdena är främst kopplade till död ved och äldre träd som utgör och kan utgöra god miljö för hotade arter om de får utvecklas fritt. Trädskiktet domineras av gran medan markskiktet är delvis blockigt och med ett utvecklat buskskikt. Brynmiljön ut mot öppen mark är utvecklad och gynnsam mot fågelfaunan. Mellan skogsområdena ligger ett avsnitt med kuperad öppen mark. Gestaltningsprinciper Gestaltningsprinciper för sträckan handlar om att låta skogen komma så nära vägen som möjligt för att mildra ingreppet. Där träden av säkerhetssynpunkt behöver tas ner kan man låta skogens mark, de karakteristiska stenblocken kringgärdad av låg vegetation fortsätta. Man bör även använda avbanad vegetation istället för att så in gräs med friskt grön ton som avviker från befintlig. Anpassningen sker genom terränganpassade slänter. Brynmiljön är viktig att återskapa och utveckla och kan med fördel ges en varierande utbredning mot vägen. Sträckan genom öppen mark bör följa det svagt kuperade landskapet och behöver vägen gå i skärning bör de utföras med propellerbladsslänt för ett harmoniskt uttryck. Alternativ 4.3 Förbifart söder om Rimbo (söder om Långsjön), befi ntlig sträckning genom Lövsta. Från väster svänger alternativet av söderut vid Alhamra. Det rör sig söder om Långsjön, ut över slätten norr om Kundbysjön och ansluter till befintlig väg 77 norr om Lövsta. Vid Alhamra går befintlig väg 77 upp på en höjd och mot både väster och öster är vyerna långa och magnifika. Miljön är unik inte bara i den faktiska utsikten utan även i det att det här är lätt att se sambandet mellan sjöarna och att de historiskt varit ett sammanhängande vatten. Området mellan Metsjön och Långsjön är dalgången smalaste del och den södra sidan lutar brant mot sjön. En väg i alternativets sträckning kommer att behöva gå i djup skärning. Vid Adamsberg kommer alternativet ut på den öppna slätten. Den första delen är småbruten men efter Asplund rör det sig genom det flacka öppna landskapet och ansluter till befintlig väg 77 norr om Lövsta. Vid Adamsberg går korridoren genom en allé som är ett värdefullt landmärke och även omfattas av generellt biotopskydd. Gestaltningsprinciper En bro över dalgången ska ligga lågt och diskret, det är landskapet som ska framhävas. Det är viktigt att den tydliga kopplingen mellan de båda sjöarna bibehålls. Söder om Långsjön där vägen går i skärning ska utformningen av slänterna syfta till att låta skogen komma nära vägen samt göra sträckan varierad. Detta kan åstadkommas genom att låta den följa med neråt slänterna där de inte utgörs av bergskärning. Inom säkerhetsavståndet kan man använda sig av skogens markskikt. Där det är bergskärning utformas den med variation med platåer och varierad lutning. Där korridoren vid Adamsberg kommer ut i småbrutet landskap med alléer och tydlig rumsbildning ska vägen förläggas i kanten av det öppna rummet för att optimera markutnyttjandet så att karaktären kan bibehållas. Allén mot Adamsberg ska så långt det är möjligt hållas intakt, om intrång krävs ska detta kompenseras. Där vägen rör sig ut i öppet landskap ska vägen ligga lågt och följa det svagt böljande landskapets form. Slänter ska vara flacka, om möjligt odlingsbara, och ansluta mjukt till omgivande mark. Gång- och cykelpassager ska utformas med omsorg och med den oskyddade trafikanten i åtanke. För att skapa trygga passager ska stor vikt läggas vid ljusinsläpp och sikt genom porten. Bullerskyddsåtgärder längs Asplunds bebyggelse kan utgöras av plank eller vall. De ska för läggas i nära anslutning till den vegetationsridå som omger bebyggelsen och smälta in i denna. Utblickar ska bibehållas med hjälp av genomsiktliga partier. Alternativ 4.4 Förbifart söder om Rimbo (söder om Långsjön), ny sträckning söder om Lövsta. Likt alternativ 4.4 går alternativet söder om Långsjön men viker sedan av även söder om Kundbysjön och ansluter till väg 77 söder om Lövsta. Gestaltningsprinciper Där korridoren rör sig ut i öppet landskap ska den följa dalgångens södra kant med uppvuxna skogspartier mot söder för att förankrar den i landskapet. En väg ska här ligga lågt med flacka, om möjligt odlingsbara, slänter som ansluter mjukt till omgivande mark. Söder om Kundbysjön där landskapet är mer kuperat ska vägen för att förankras i landskapet med en mjuk linje lägga sig i roten av de skogsbevuxna höjderna och ansluta till befintlig väg 77 söder om Lövsta. Bron över Kundbysjöns utlopp ska ges en lätt, enkel och nedtonad utformning för att så långt det är möjligt smälta in i ålandskapet. Gång- och cykelpassager ska utformas med omsorg och med den oskyddade trafikanten i åtanke. För att skapa trygga passager ska stor vikt läggas vid ljusinsläpp och sikt genom porten. 12

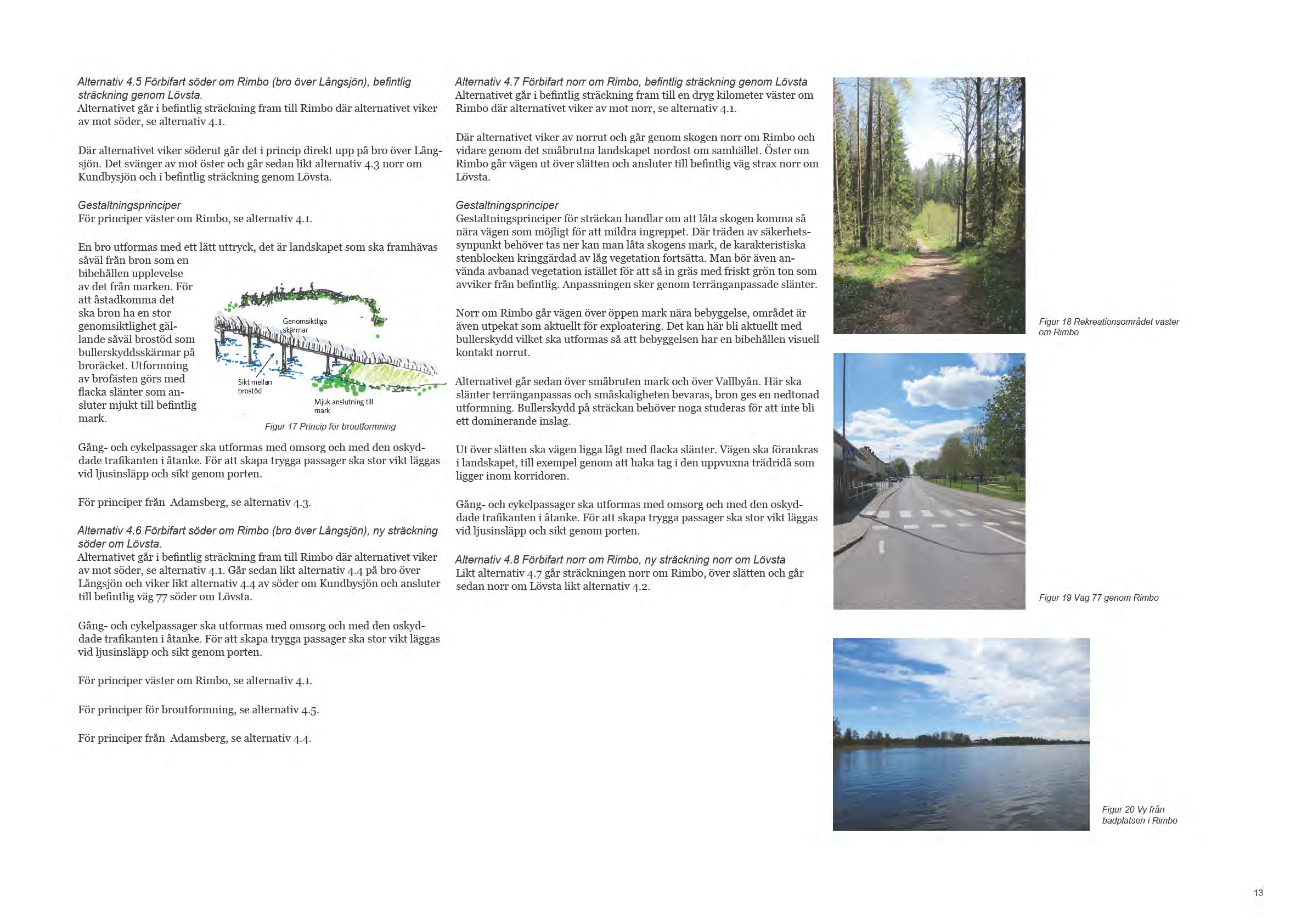

13

14

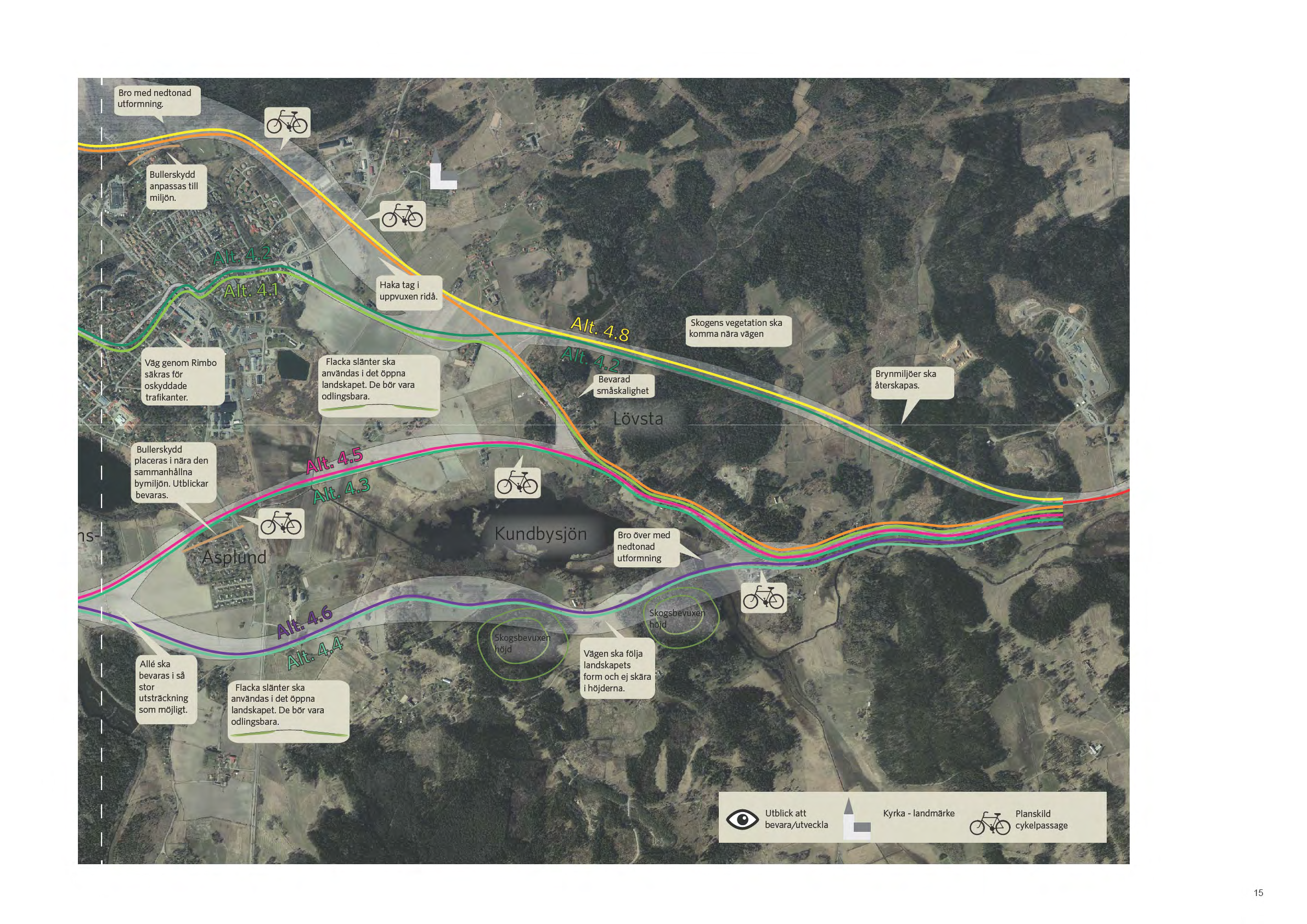

15

16 Finsta Området kring Finsta är ett gammalt maktcentrum med anor från yngre järnålder fram till 1400-talet. Det låg strategiskt i mötet mellan det inre av en havsvik och en tvärande landsväg. Idag är Skederids kyrka och Husby- Sjuhundra kyrka tydligt framträdande på den horisontella slätten tillsammans med och trädridån längs ån som slingrar sig genom slätten. Sydväst om Finsta reser sig Skederidsåsens högsta punkt som ett tydligt karaktärselement för landskapsrummet. Historiskt är området även viktigt som Den Heliga Birgittas födelseort i den norra delen av samhället. Där ligger även den bönegrotta där hon fick sina första uppenbarelser. sträckning över åsen bör utformas med hänsyn till detta för att undvika en ful siktskåra. Alternativet kommer innebära skärning då den passerar över åsen. I skärningen bör berget användas som kvalitet och lyftas fram. Det är viktigt att det blir variation och att skogens karaktär bibehålls eller återskapas så nära vägen det är möjligt. Detta kan åstadkommas genom att skärningsslänterna terränganpassas. Vid djupa skärningar bör slänten delas av med avsatser som kan planteras. Sträckningen på slätten, hakar tag i uppvuxet skogsområde och vegetation kring bostäder, däremellan bör vägen ligga lågt och följa landskapets mjuka böljande form. Nedan beskrivs de olika alternativen, landskapet de rör sig genom och dess förutsättningar. Det följs av gestaltningsprinciper för respektive korridor. Alternativ 6.1 Befintlig sträckning genom Finsta Vägen genom Finsta slingrar sig genom samhället med både bebyggelse och vegetation nära vägen. Gestaltningsprinciper Väganläggningens utformning ska spegla att den rör sig genom tätort och ha en hastighetssänkande utformning genom till exempel avsmalningar vid passager. Vägen ska utformas med omsorg och med den oskyddade trafikanten i åtanke. Gång- och cykelpassager ska utformas så de upplevs som trygga. Alternativ 6.2 Förbifart söder om Finsta I alternativet svänger vägen av mot söder väster om Finsta och rör sig på bro över ån. Efter att gå förbi söder om lantbruksgymnasiet rör den sig mot sydost ut på slätten och svänger av mot öster för att ansluta till befintlig väg 77. Gestaltningsprinciper Två föreslagna lägen för planskilda passager finns i alterantivet. De bör utformas med omsorg för att smälta in landskapet. Slänter bör vara flacka och krönen bör anslutas till omgivande mark med mjuk rundning. För en naturlig karaktär används avbaningsmassor, i annat fall sås slänten med naturligt förekommande arter. Bron bör ligga lågt, vara väl förankrad i landskapet och nedtonad i sin utformning. Det är landskapet man färdas genom som står för kvaliteten. Värdefull ängsmark passeras där vägen bör ligga lågt med flacka slänter och mjuk anslutning till omgivande mark. Om möjligt bör avbaningsmassor användas till slänten, i annat fall bör slänten sås med naturligt förekommande arter. Gång- och cykelpassage ska utformas med omsorg och med den oskyddade trafikanten i åtanke. För att skapa trygga passager ska stor vikt läggas vid ljusinsläpp och sikt genom porten. Alternativ 6.3 Förbifart norr om Finsta Alternativet svänger väster om Finsta av mot nordost och rör sig i en båge norr om samhället. Det går genom hagmark och odlingsmark och mellan två av de karaktäristiska kullarna som Skederidsåsen här utgörs av. Norr om Finsta går alternativet upp på en skogsbevuxen höjd. Alternativet går sedan genom väderfull ängsmark och ansluter till befintlig väg 77 ca en halv kilometer öster om Finsta. Gestaltningsprinciper På sträckor över odlings- och hagmark bör vägen ligga lågt och följa landskapets mjukt böljande form. Mellan kullarna ska vägen ligga väldigt lågt så att den karaktäristiska miljön bibehålls. Där vägen går upp på en höjd ska skärningarna utformas med terränganpassning och skogens karaktär få komma så nära vägen som möjligt. För en naturlig karaktär används avbaningsmassor användas, i annat fall sås slänten med naturligt förekommande arter. Där värdefull ängsmark passeras ska vägen ligga lågt med flacka slänter och mjuk anslutning till omgivande mark. Avbaningsmassor användas till slänten, i annat fall sås slänten med naturligt förekommande arter. Eventuella skärningar utföres med varierande lutning för att bättre smälta in och förankra vägen i landskapet. Gång- och cykelpassage ska utformas med omsorg och med den oskyddade trafikanten i åtanke. För att skapa trygga passager ska stor vikt läggas vid ljusinsläpp och sikt genom porten. Figur 22 Husby Sjuhundra kyrka Figur 23 Skederids kyrka Från öster har man efter Skederidsåsen vy över sjön Björkarn, en kvalitet som bör tillvaras. Första kontakten med vatten när man kommer från öster. Alternativet skär Skederidsåsen vilket innebär en öppning i sammanhållen skogsvolym. Från öster har man fri sikt mot åsen på långt håll och Figur 24 Skederidsåsen norr om Finsta 16

17

18 Drift och underhåll Vid utformningen av vägens sidoområden ska skötselaspekten vägas in. De som ansvarar för skötseln ska därför kopplas in tidigt så att inte åtgärder som är svåra att sköta ritas in med effekten att de intentioner som finns inte kan uppnås. Detta kan till exempel röra säkerhetszoner, slänter och gång- och cykelpassager. Rekommendationer för fortsatt arbete För att gestaltningen i ett projekt ska följa med in i byggskedet är det viktigt att de mjuka parametrar som beskrivs i så stor utsträckning som möjligt skrivs in i de tekniska beskrivningar som upprättas. Stor vikt ska läggas vid att beskriva de mjuka värdena och göra dem kalkylerbara så att de följer med hela vägen till byggnation. Nästa skede i projektet är Vägplan för lokaliserat alternativ. Särskilt viktiga punkter att ta med och utreda vidare i detta skede är: Skärning i Skederidsåsen ska noga utredas om alternativ 6.2 väljs. Bullerskydden i alternativ 4.7 och 4.8 ska ägnas stor omsorg för bibehållen visuell kontakt norrut. Vägens barriärverkan ska minimeras genom nogsam utredning om rörelsemönster i den korridor som väljs och placering av passagemöjligheter utefter denna. Referenser Råd för gestaltningsprogram och gestaltningsarbete i olika skeden, Vägverket publikation 2009:161 Gestaltningsprogram inom Banverket, 2005 Infrastruktur i landskapet, Trafikverket publikation 2011:103 Vägen - en bok om vägarkitektur, Benny Birgersson, Vägverket publikation 2006:28 The view from the road, Kevin Lynch et al,
