1 Bruks- och installationsanvisning Kondenstorktumlare PT 7135 C Vario Bruksanvisningen ska ovillkorligen sv-se läsas innan torktumlaren installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på torktumlaren. M.-Nr

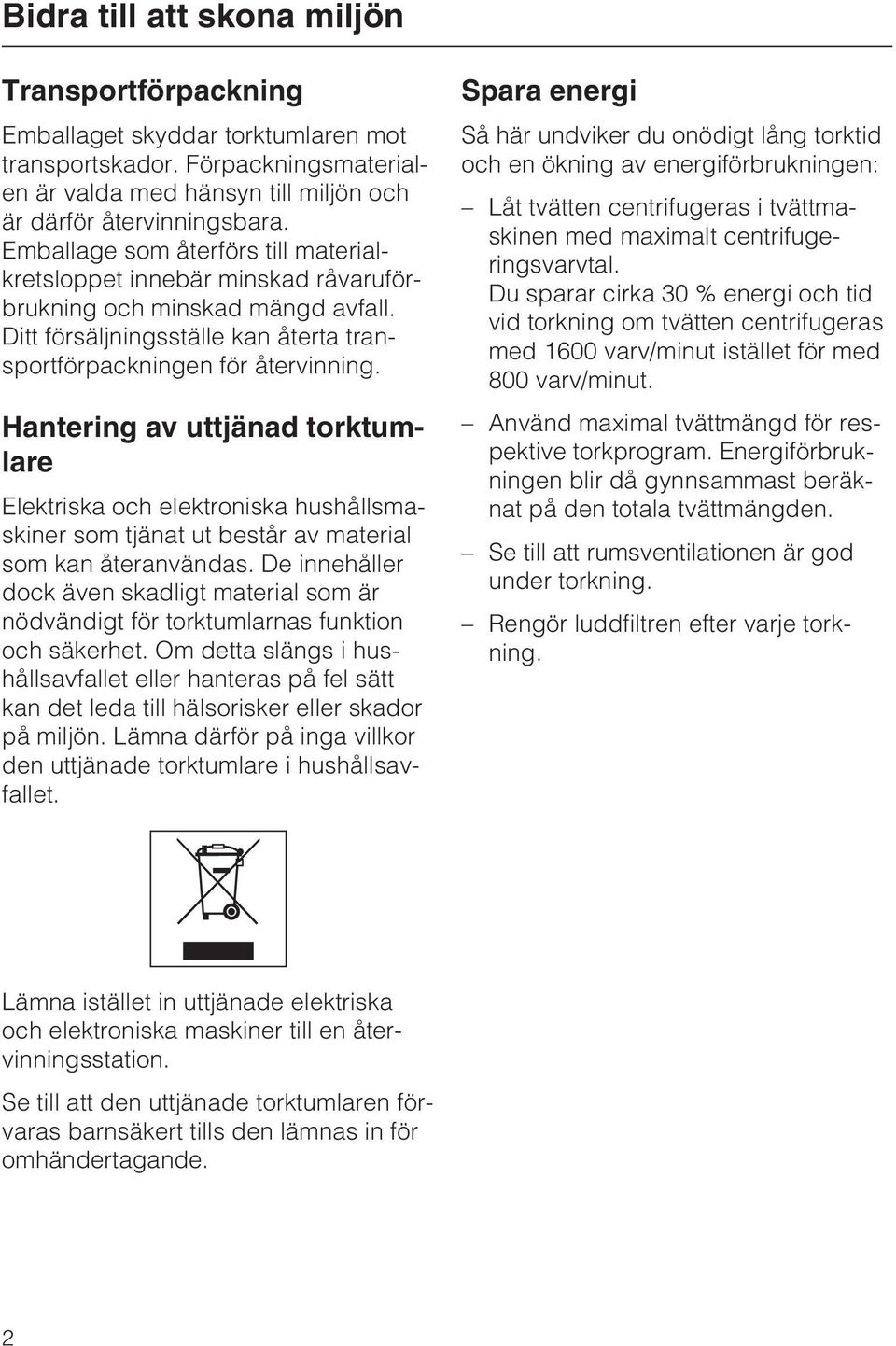

2 Bidra till att skona miljön Transportförpackning Emballaget skyddar torktumlaren mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och minskad mängd avfall. Ditt försäljningsställe kan återta transportförpackningen för återvinning. Hantering av uttjänad torktumlare Elektriska och elektroniska hushållsmaskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för torktumlarnas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade torktumlare i hushållsavfallet. Spara energi Så här undviker du onödigt lång torktid och en ökning av energiförbrukningen: Låt tvätten centrifugeras i tvättmaskinen med maximalt centrifugeringsvarvtal. Du sparar cirka 30 % energi och tid vid torkning om tvätten centrifugeras med 1600 varv/minut istället för med 800 varv/minut. Använd maximal tvättmängd för respektive torkprogram. Energiförbrukningen blir då gynnsammast beräknat på den totala tvättmängden. Se till att rumsventilationen är god under torkning. Rengör luddfiltren efter varje torkning. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Se till att den uttjänade torktumlaren förvaras barnsäkert tills den lämnas in för omhändertagande. 2

3 Innehållsförteckning Bidra till att skona miljön...2 Säkerhetsanvisningar och varningar....5 Använda torktumlaren Manöverpanel...15 Första idrifttagningen av torktumlaren...15 Hur displayen fungerar...16 Användning för tvättinrättning...18 Anvisningar och tips för tvätt Förbereda tvätten Lägg i tvätt i torktumlaren Välja program Snabbinstruktion...21 Välja program...25 Välja/ändra program...25 Låg temperatur...27 Spara program som favorit...27 Timer...28 Ändra programförlopp Betal-/bokningssystem...29 Pågående program...29 Ändra program...29 Avbryta program Lägga i tvätt i efterhand eller plocka ur tvätt...29 Resttid...29 Rengöring och skötsel...30 Avlägsna ludd...30 Torr rengöring av luddfiltren...30 Blöt rengöring av luddfilter...31 Insättning av luddfiltren...31 Rengöring av torktumlaren...32 Värmeväxlare...33 Ta ut värmeväxlaren...33 Kontrollera Rengöring...34 Sätta tillbaka värmeväxlaren

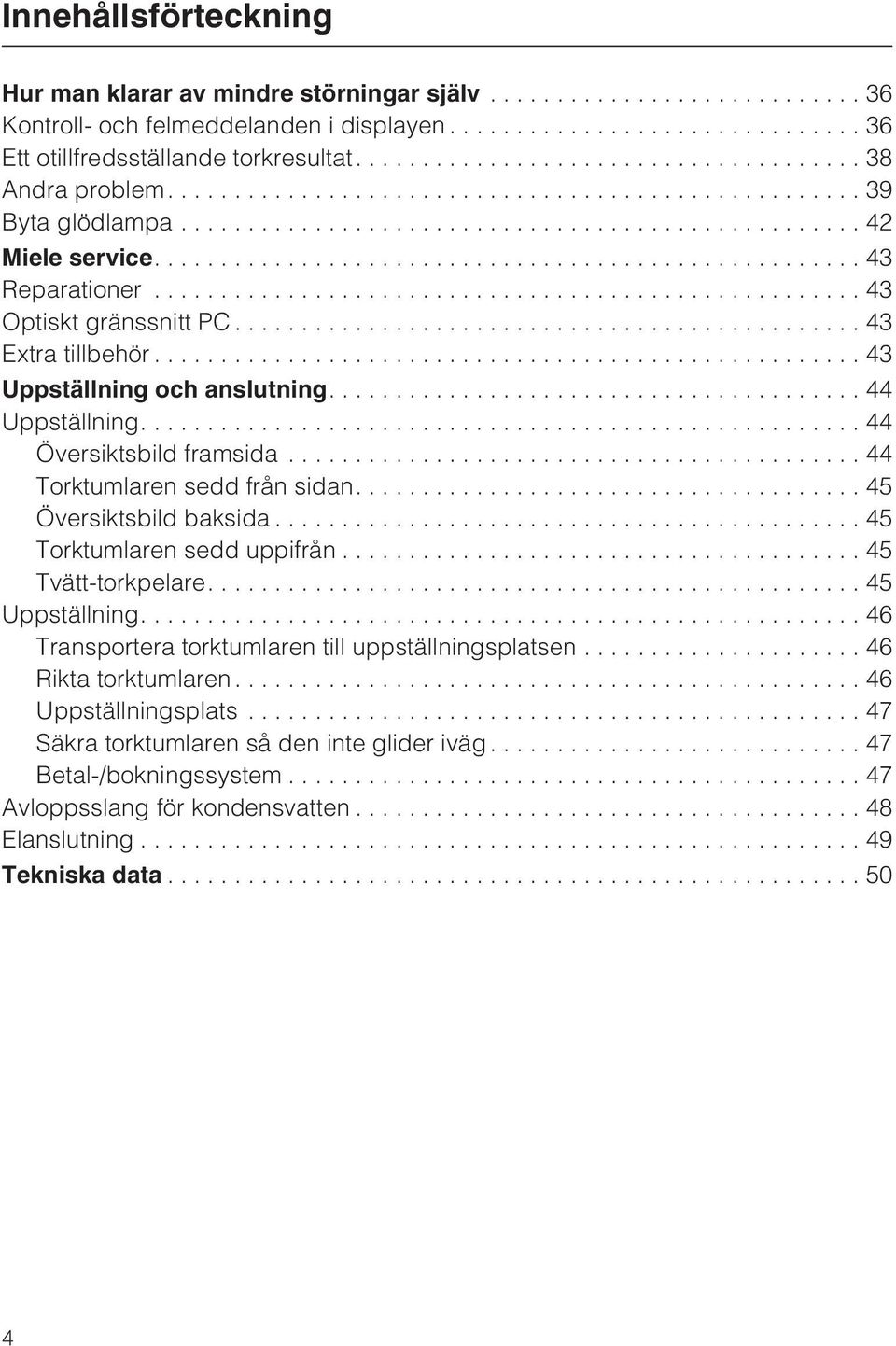

4 Innehållsförteckning Hur man klarar av mindre störningar själv...36 Kontroll- och felmeddelanden i displayen Ett otillfredsställande torkresultat Andra problem Byta glödlampa...42 Miele service Reparationer...43 Optiskt gränssnitt PC...43 Extra tillbehör...43 Uppställning och anslutning Uppställning Översiktsbild framsida...44 Torktumlaren sedd från sidan Översiktsbild baksida...45 Torktumlaren sedd uppifrån...45 Tvätt-torkpelare Uppställning Transportera torktumlaren till uppställningsplatsen...46 Rikta torktumlaren...46 Uppställningsplats...47 Säkra torktumlaren så den inte glider iväg...47 Betal-/bokningssystem...47 Avloppsslang för kondensvatten...48 Elanslutning...49 Tekniska data

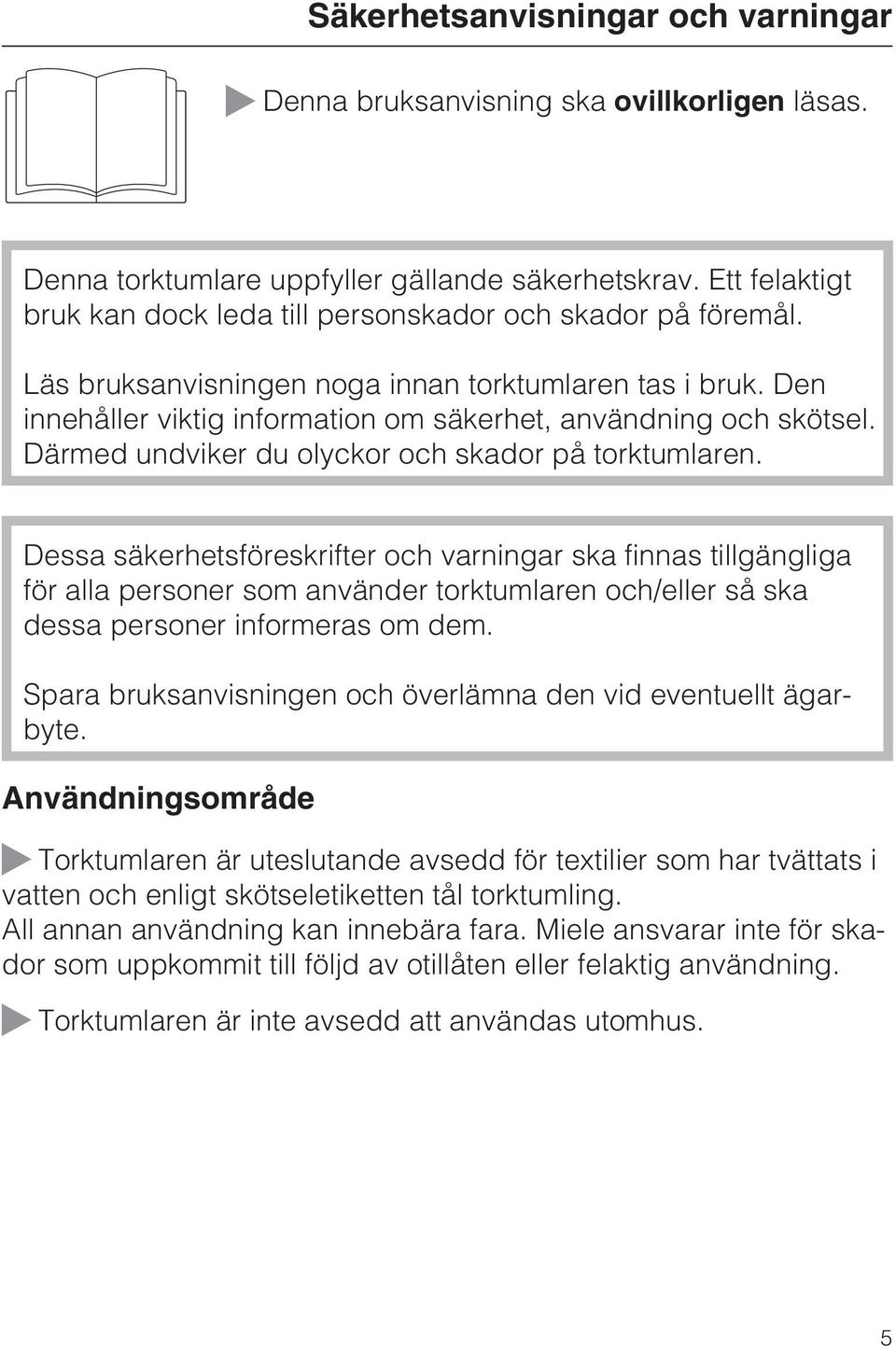

5 Säkerhetsanvisningar och varningar Denna bruksanvisning ska ovillkorligen läsas. Denna torktumlare uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till personskador och skador på föremål. Läs bruksanvisningen noga innan torktumlaren tas i bruk. Den innehåller viktig information om säkerhet, användning och skötsel. Därmed undviker du olyckor och skador på torktumlaren. Dessa säkerhetsföreskrifter och varningar ska finnas tillgängliga för alla personer som använder torktumlaren och/eller så ska dessa personer informeras om dem. Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte. Användningsområde Torktumlaren är uteslutande avsedd för textilier som har tvättats i vatten och enligt skötseletiketten tål torktumling. All annan användning kan innebära fara. Miele ansvarar inte för skador som uppkommit till följd av otillåten eller felaktig användning. Torktumlaren är inte avsedd att användas utomhus. 5

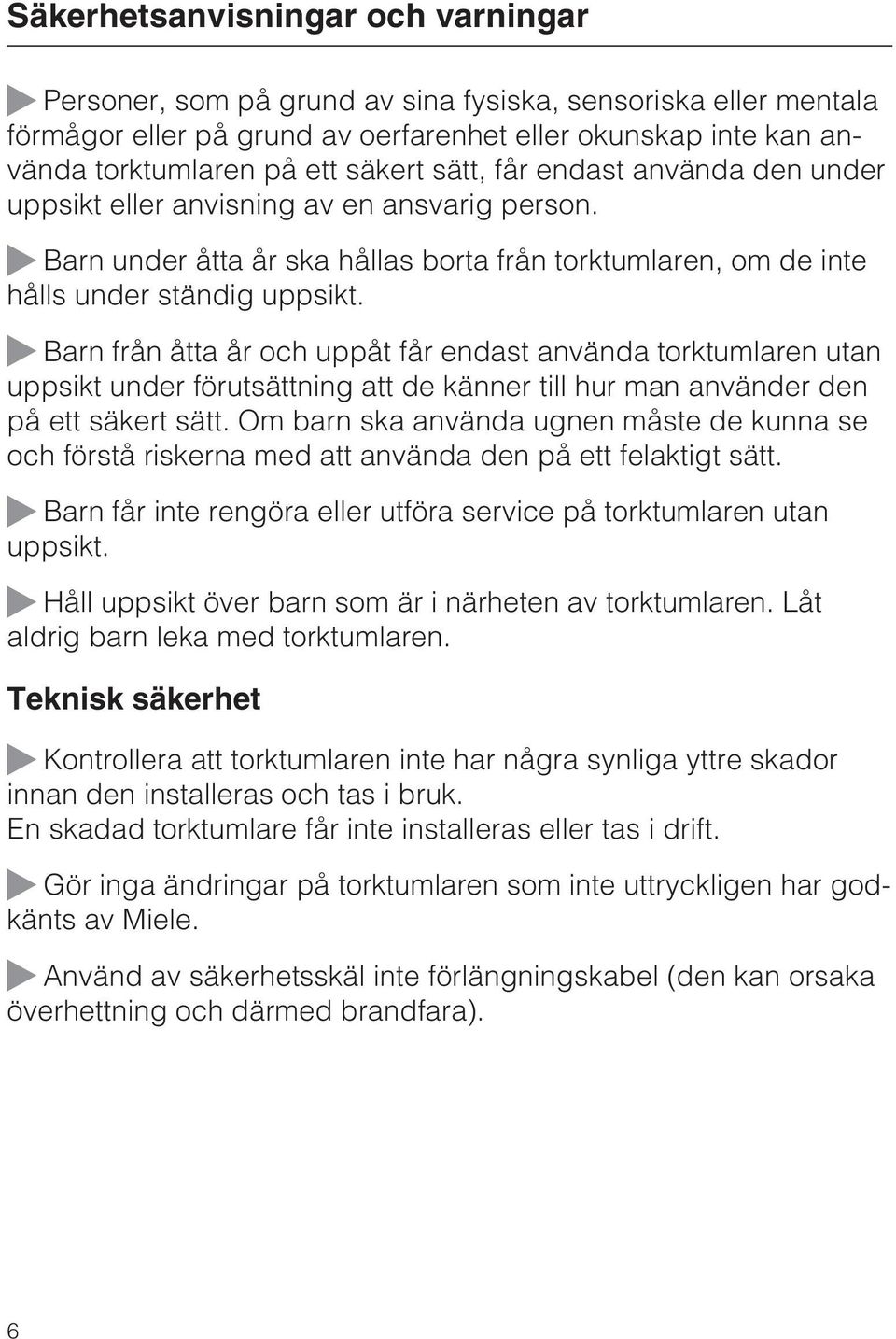

6 Säkerhetsanvisningar och varningar Personer, som på grund av sina fysiska, sensoriska eller mentala förmågor eller på grund av oerfarenhet eller okunskap inte kan använda torktumlaren på ett säkert sätt, får endast använda den under uppsikt eller anvisning av en ansvarig person. Barn under åtta år ska hållas borta från torktumlaren, om de inte hålls under ständig uppsikt. Barn från åtta år och uppåt får endast använda torktumlaren utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Om barn ska använda ugnen måste de kunna se och förstå riskerna med att använda den på ett felaktigt sätt. Barn får inte rengöra eller utföra service på torktumlaren utan uppsikt. Håll uppsikt över barn som är i närheten av torktumlaren. Låt aldrig barn leka med torktumlaren. Teknisk säkerhet Kontrollera att torktumlaren inte har några synliga yttre skador innan den installeras och tas i bruk. En skadad torktumlare får inte installeras eller tas i drift. Gör inga ändringar på torktumlaren som inte uttryckligen har godkänts av Miele. Använd av säkerhetsskäl inte förlängningskabel (den kan orsaka överhettning och därmed brandfara). 6

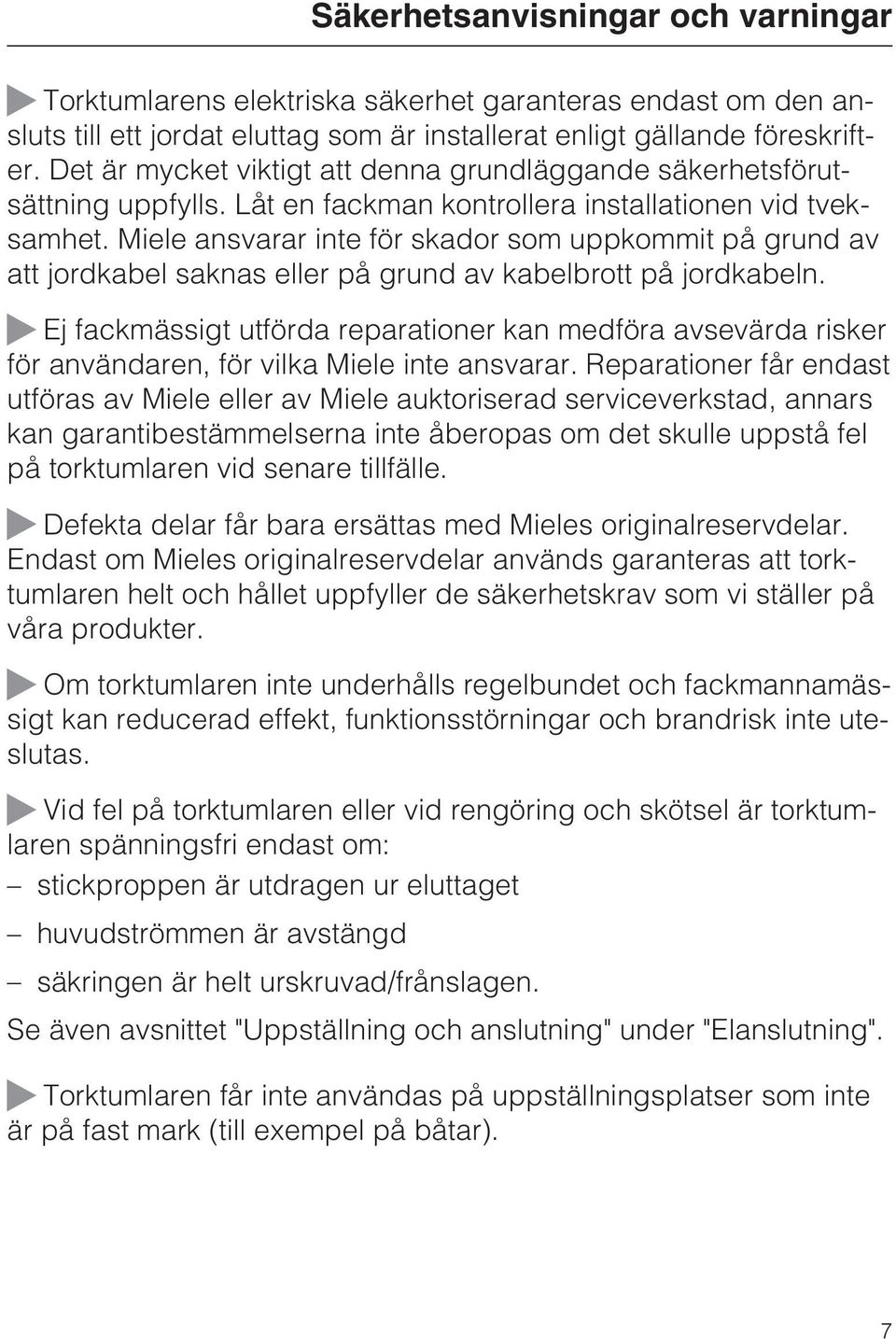

7 Säkerhetsanvisningar och varningar Torktumlarens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning uppfylls. Låt en fackman kontrollera installationen vid tveksamhet. Miele ansvarar inte för skador som uppkommit på grund av att jordkabel saknas eller på grund av kabelbrott på jordkabeln. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren, för vilka Miele inte ansvarar. Reparationer får endast utföras av Miele eller av Miele auktoriserad serviceverkstad, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på torktumlaren vid senare tillfälle. Defekta delar får bara ersättas med Mieles originalreservdelar. Endast om Mieles originalreservdelar används garanteras att torktumlaren helt och hållet uppfyller de säkerhetskrav som vi ställer på våra produkter. Om torktumlaren inte underhålls regelbundet och fackmannamässigt kan reducerad effekt, funktionsstörningar och brandrisk inte uteslutas. Vid fel på torktumlaren eller vid rengöring och skötsel är torktumlaren spänningsfri endast om: stickproppen är utdragen ur eluttaget huvudströmmen är avstängd säkringen är helt urskruvad/frånslagen. Se även avsnittet "Uppställning och anslutning" under "Elanslutning". Torktumlaren får inte användas på uppställningsplatser som inte är på fast mark (till exempel på båtar). 7

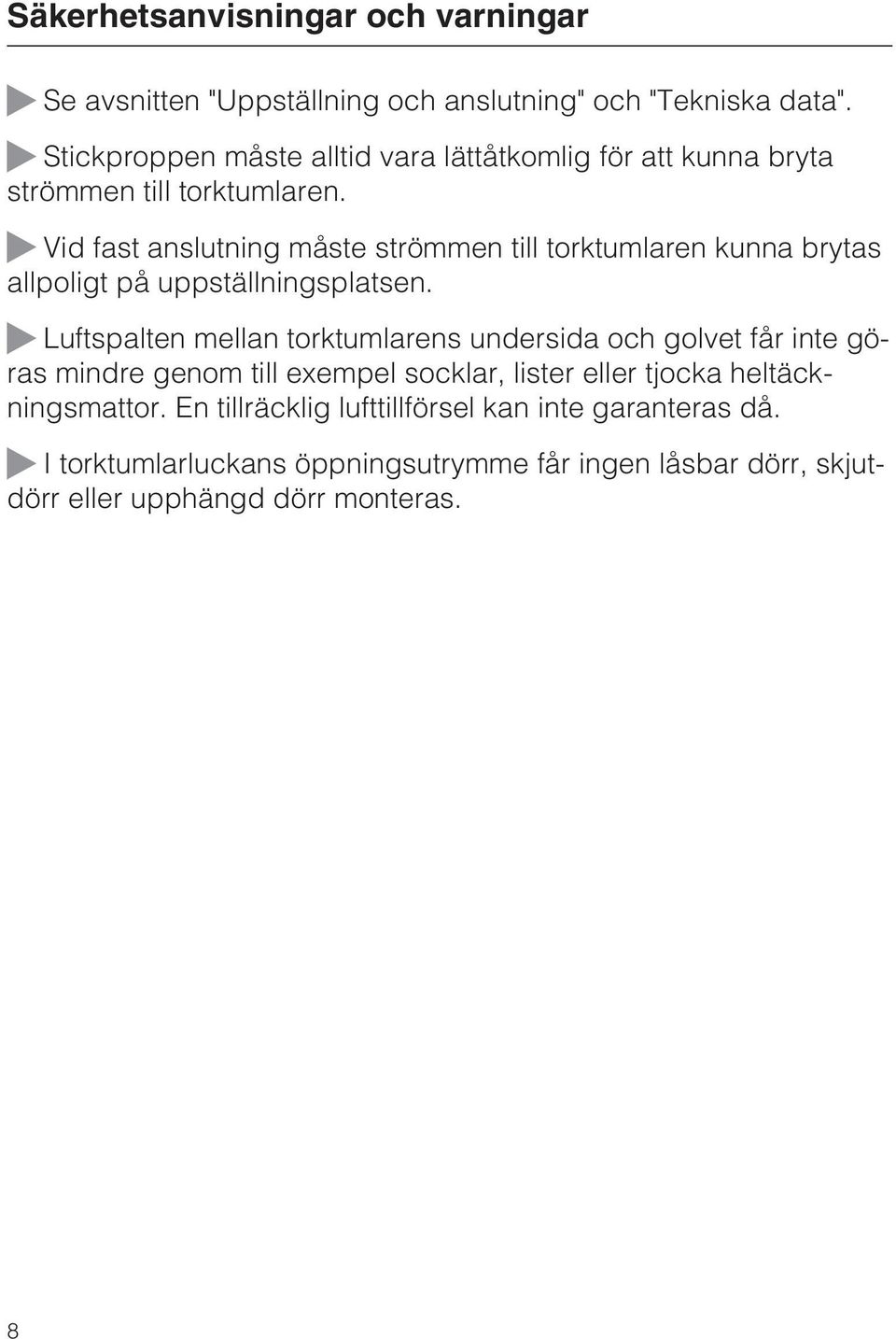

8 Säkerhetsanvisningar och varningar Se avsnitten "Uppställning och anslutning" och "Tekniska data". Stickproppen måste alltid vara lättåtkomlig för att kunna bryta strömmen till torktumlaren. Vid fast anslutning måste strömmen till torktumlaren kunna brytas allpoligt på uppställningsplatsen. Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckningsmattor. En tillräcklig lufttillförsel kan inte garanteras då. I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjutdörr eller upphängd dörr monteras. 8

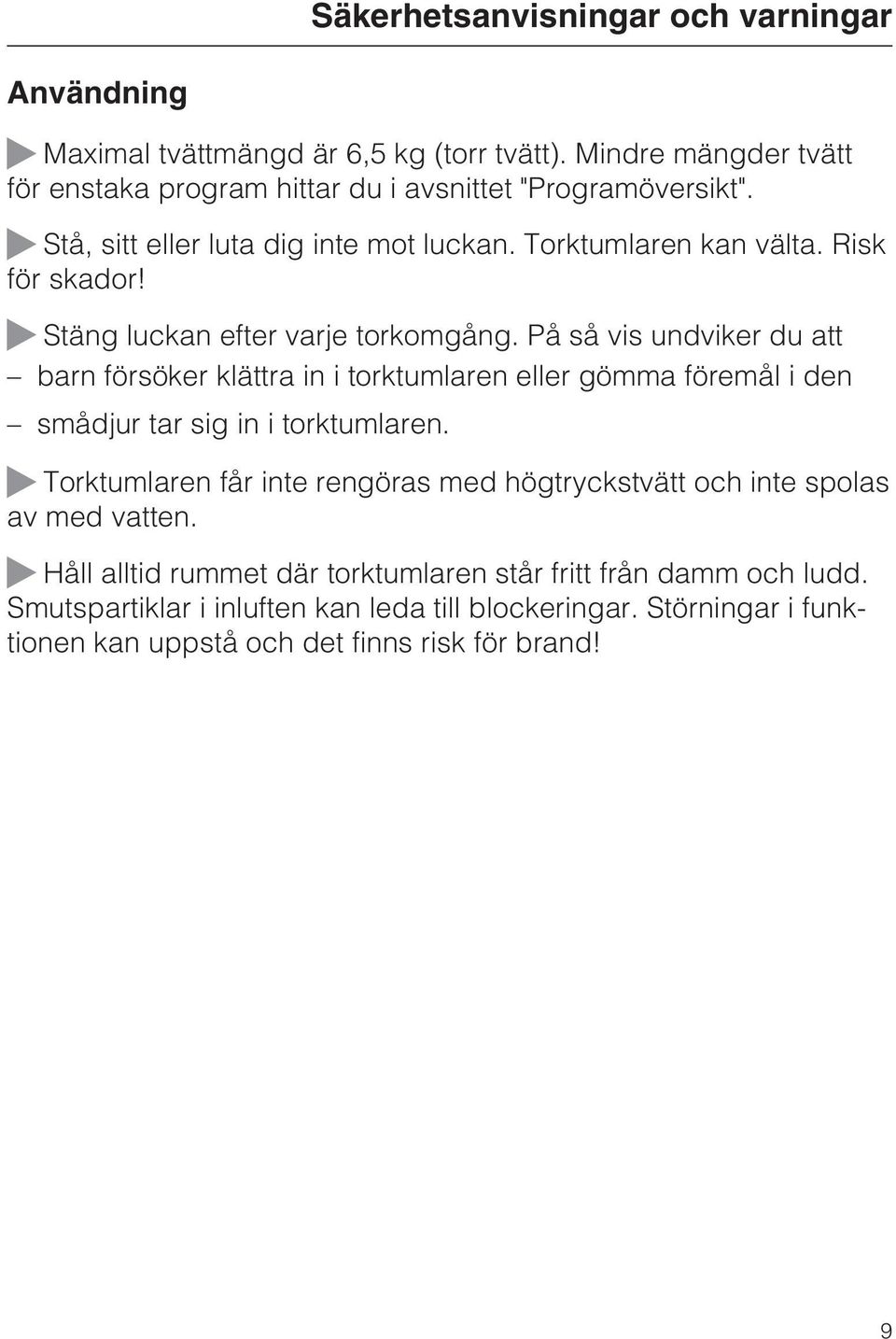

9 Säkerhetsanvisningar och varningar Användning Maximal tvättmängd är 6,5 kg (torr tvätt). Mindre mängder tvätt för enstaka program hittar du i avsnittet "Programöversikt". Stå, sitt eller luta dig inte mot luckan. Torktumlaren kan välta. Risk för skador! Stäng luckan efter varje torkomgång. På så vis undviker du att barn försöker klättra in i torktumlaren eller gömma föremål i den smådjur tar sig in i torktumlaren. Torktumlaren får inte rengöras med högtryckstvätt och inte spolas av med vatten. Håll alltid rummet där torktumlaren står fritt från damm och ludd. Smutspartiklar i inluften kan leda till blockeringar. Störningar i funktionen kan uppstå och det finns risk för brand! 9

10 Säkerhetsanvisningar och varningar Torktumlaren får inte användas utan luddfilter eller med trasiga luddfilter. Risk för funktionsstörningar. Luftkanaler, värmeelement och värmeväxlaren blir igensatta av ludd. Brandrisk! Ta genast torktumlaren ur drift och ersätt det skadade luddfiltret. Luddfiltren måste rengöras regelbundet. Torktumlaren får inte användas utan värmeväxlare. Luddfiltren måste torkas efter rengöring med vatten. Det kan uppstå funktionsstörningar om våta luddfilter används! Placera inte torktumlaren i rum där det är risk för frost. Vid temperaturer kring fryspunkten kan torktumlarens funktion påverkas. Fryst kondensvatten i pumpen och i avloppsslangen kan skada torktumlaren. Den tillåtna temperaturen i rummet där torktumlaren står uppställd ska ligga mellan +2 och +35 C. Om kondensvattnet leds ut externt, se till att avloppsslangen sitter fast och inte glider iväg om den hängs upp i ett handfat eller i en tvättho. Annars kan slangen glida iväg och kondensvattnet som rinner ut kan orsaka skador. Kondensvatten är inget dricksvatten. Att dricka kondensvatten kan innebära hälsofara för såväl människor som djur. 10

11 Säkerhetsanvisningar och varningar På grund av brandrisken är det inte tillåtet att torka textilier som inte har tvättats. inte är tillräckligt rena och har kvar rester av olja, fett eller annan smuts (till exempel kökstextilier, textilier som används för kosmetik med rester av oljor, fett och krämer). Textilier som inte är tillräckligt rena riskerar att självantända. Det kan till och med ske efter avslutad torktumling och utanför torktumlaren. innehåller brandfarliga rengöringsmedel eller rester av aceton, alkohol, bensin, petroleum, fotogen, fläckborttagningsmedel, terpentin, vax, vaxborttagningsmedel eller kemikalier (kan till exempel förekomma i moppar, kärl och skurtrasor). innehåller rester av läggningsvätska, hårspray, nagellacksborttagningsmedel eller liknande. Sådana typer av starkt nedsmutsade textilier måste därför tvättas särskilt noggrant: använd en större mängd tvättmedel och välj en hög tvättemperatur. Tvätta textilierna flera gånger om de inte blir riktigt rena. Ta ut alla föremål ur fickor (till exempel tändare och tändstickor). OBS! Stäng aldrig av torktumlaren innan torkprogrammet är avslutat. Du får endast göra detta om du tar ut alla textilier direkt och placerar dem så att värmen kan avges. 11

12 Säkerhetsanvisningar och varningar Brandfara! Torktumlaren får inte anslutas till ett uttag som regleras till exempel via ett tidur eller en elanläggning med effekttoppsbrytare. Om torkprogrammet skulle avbrytas innan avkylningsfasen är avslutad, finns risk att tvätten självantänder. På grund av brandrisken är det inte tillåtet att torka textilier eller produkter som har tvättats med industriella kemikalier (till exempel kemtvätt) till största delen innehåller skumgummi, gummi eller gummiliknande material. Exempelvis produkter av latexskumgummi, duschmössor, vattentäta textilier, gummerade artiklar och kläder samt kuddar med skumgummifyllning. har fyllning och är skadade (till exempel kuddar eller jackor). Fyllning som läcker ut kan orsaka brand. Efter uppvärmningen följer i många program en avkylning för att säkerställa att textilierna håller en temperatur som inte skadar dem (till exempel för att förhindra att de självantänder). Först efter avkylningsfasen är programmet avslutat. Ta alltid ut all tvätt direkt efter programslut. Sköljmedel och liknande produkter ska användas enligt tillhörande anvisningar. 12

13 Säkerhetsanvisningar och varningar Förvara eller använd inte bensin, petroleum eller andra lättantändliga ämnen i närheten av torktumlaren. Brand- och explosionsrisk! Se till att torktumlaren inte får friskluft som innehåller ångor av klor, fluor eller andra lösningsmedel. Brandrisk! För maskindelar av rostfritt stål gäller: Rostfria ytor får inte komma i kontakt med flytande disk- och desinfektionsmedel som innehåller klor eller natriumhypoklor. Sådana medel kan förorsaka korrosion på rostfritt stål. Aggressiva klorblekmedel kan likaså förorsaka korrosion. Därför bör öppna behållare med sådana medel inte ställas i torktumlarens direkta närhet. 13

14 Säkerhetsanvisningar och varningar Tillbehör Endast tillbehör som uttryckligen har godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar. Torktumlare och tvättmaskin kan monteras ihop till en tvätt-torkpelare. För att göra detta behövs en monteringssats från Miele för tvätt-torkpelare. Denna finns att köpa som extra tillbehör. Tänk på att köpa rätt monteringssats så att den passar din tvättmaskin och torktumlare. Se till att du köper en passande sockel till din torktumlare. Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts. 14

15 Använda torktumlaren Manöverpanel Display Efter inkoppling av torktumlaren lyser displayen som bekräftelse. Så fort torktumlaren är driftklar, visas gundmenyn. Direktvalsknappar För att välja ett program direkt. Knapparna kan programmeras med personliga favoritprogram. Knappen Start Kontrollampan blinkar när du väljer Start och lyser sedan konstant efter programstart. Optiskt gränssnitt PC Används av Miele service som kontroll- och överföringspunkt. Multifunktionsväljare Med multifunktionsväljaren väljer du menyer (genom att vrida den) och bekräftar inställningar (genom att trycka på den). KnappenTill/Från Används för till- och frånkoppling av torktumlaren. Torktumlaren kopplar automatiskt från för att spara energi. Det gör den efter 15 minuter om du inte aktiverar några knappar eller funktioner, efter Programslut/Skrynkelskydd eller efter inkoppling av torktumlaren. Knappen Oberoende av strömförsörjningen kan du öppna luckan med denna knapp. Första idrifttagningen av torktumlaren Innan torktumlaren används första gången måste den vara rätt installerad och ansluten. Se avsnittet "Uppställning och anslutning". Genomför den första idrifttagningen såsom beskrivs i häftet "Första idrifttagning, programöversikt och inställningar". 15

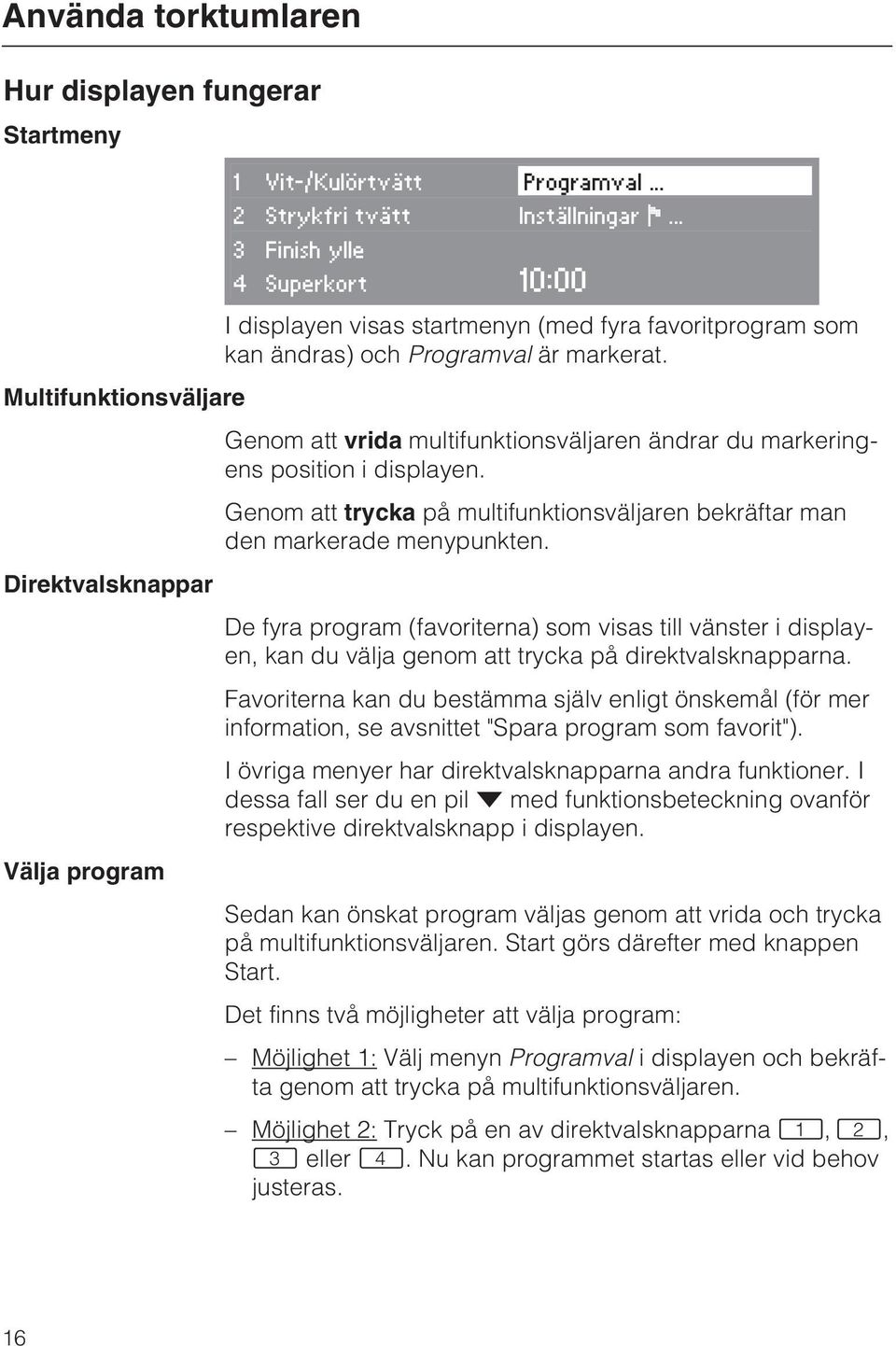

16 Använda torktumlaren Hur displayen fungerar Startmeny 1 Vit-/Kulörtvätt Programval... 2 Strykfri tvätt Inställningar... 3 Finish ylle 4 Superkort 10:00 I displayen visas startmenyn (med fyra favoritprogram som kan ändras) och Programval är markerat. Multifunktionsväljare Genom att vrida multifunktionsväljaren ändrar du markeringens position i displayen. Genom att trycka på multifunktionsväljaren bekräftar man den markerade menypunkten. Direktvalsknappar De fyra program (favoriterna) som visas till vänster i displayen, kan du välja genom att trycka på direktvalsknapparna. Favoriterna kan du bestämma själv enligt önskemål (för mer information, se avsnittet "Spara program som favorit"). I övriga menyer har direktvalsknapparna andra funktioner. I dessa fall ser du en pil med funktionsbeteckning ovanför respektive direktvalsknapp i displayen. Välja program Sedan kan önskat program väljas genom att vrida och trycka på multifunktionsväljaren. Start görs därefter med knappen Start. Det finns två möjligheter att välja program: Möjlighet 1: Välj menyn Programval i displayen och bekräfta genom att trycka på multifunktionsväljaren. Möjlighet 2: Tryck på en av direktvalsknapparna,, eller. Nu kan programmet startas eller vid behov justeras. 16

17 Använda torktumlaren Menyn Programval Programval tillbaka Vit-/Kulörtvätt Strykfri tvätt Fintvätt Med multifunktionsväljaren kan du välja mellan alla befintliga program. Markeringen flyttar sig uppåt eller neråt beroende på i vilken riktning multifunktionsväljaren vrids. Pilarna till höger i displayen visar att det finns fler valmöjligheter. Genom att trycka på multifunktionsväljaren öppnas det valda programmets basmeny. Basmeny i ett torkprogram Vit-/Kulörtvätt Skåptorrt Återstående tid 0:50 h Låg temp. Menyn Inställningar Timer Spara tillbaka Genom att vrida multifunktionsväljaren kan du markera "Torrhetsgrad" eller "Program". De markerade komponenterna kan bekräftas och ändras genom att du trycker på multifunktionsväljaren. Låg temperatur eller Timer väljer du genom att trycka på direktvalsknapparna -. Genom att trycka på direktvalsknappen kommer man tillbaka till startmenyn. Alternativt kan även alla komponenter markeras och bekräftas enbart med multifunktionsväljaren. I menyn Inställningar kan torktumlarens elektronik anpassas till olika krav. Ytterligare information hittar du i häftet "Första idrifttagning, programöversikt och inställningar". 17

18 Använda torktumlaren Användning för tvättinrättning Bereoende på programmering (inställning Styrelektronik) kan startmenyn se ut på olika sätt. Användningen sker via direktvalsknapparna,,, eller multifunktionsväljaren. Tvättinrättning snabbvalsknappar enkel 1 Vit-/Kulörtvätt Skåptorrt+ 2 Strykfri tvätt Skåptorrt 3 Finish ylle 4 Kalluft Sammanlagt kan 4 program väljas för att läggas in i menyn Inställningar/Driftansvarigs nivå. Tvättinrättning snabbvalsknappar + logo PROFESSIONAL flera 12 torrhetsgrader och tidval kan väljas för att läggas in i menyn Inställningar/Driftansvarigs nivå. Tvättinrättning snabbvalsknappar extern tid + Tvättinrättning snabbvalsknappar intern tid PROFESSIONAL 4 program för tidval kan väljas för att läggas in i menyn Inställningar/Driftansvarigs nivå. 18

19 Anvisningar och tips för tvätt 1. Förbereda tvätten Skötselsymboler Torkning Normal/hög temperatur Reducerad temperatur: Låg temperatur (för ömtåliga textilier) Inte lämplig att torka i torktumlare Strykning och mangling Mycket varm Varm Varm Ej strykning/mangling Innan torkning Tvätta starkt nedsmutsade textilier särskilt grundligt. Använd tillräckligt med tvättmedel och välj en hög tvättemperatur. Tvätta dem flera gånger om de inte blir riktigt rena. Torka inte textilier som droppar vatten. Låt tvätten centrifugeras i tvättmaskinen med maximalt centrifugeringsvarvtal. Ju högre centrifugeringsvarvtalet är, desto mer energi och tid kan du spara under torktumlingen. Nya färgade textilier ska tvättas separat innan de torkas första gången. De får heller inte torkas tillsammans med ljusa textilier. Dessa textilier kan färga av sig (även på plastdetaljer i torktumlaren). Dessutom kan färgat ludd fastna på textilierna. Du kan torka stärktvätt i torktumlare. Du ska dock tillsätta dubbel mängd stärkmedel för att få rätt appretureffekt. Kontrollera att textilierna/tvätten har hela fållar och sömmar. På så sätt kan du undvika att textilfyllningar läcker ut. Det finns risk att de börjar brinna under torkningen! Knyt ihop textilskärp och förklädesband. Knäpp knappar i stora textilier som exempelvis påslakan och örngott så att inte mindre plagg hamnar i dessa. Stäng blixtlås, hakar och hyskor. Sy fast eller ta bort behåbyglar som lossnat. Öppna jackor och långa blixtlås så att textilierna torkar jämnt. Centrifugera ordentligt och lägg textilierna luftigare. Dessutom kan du sortera dem i samma textilsort, storlek, skötselsymboler och efter samma torrhetsgrad. 19

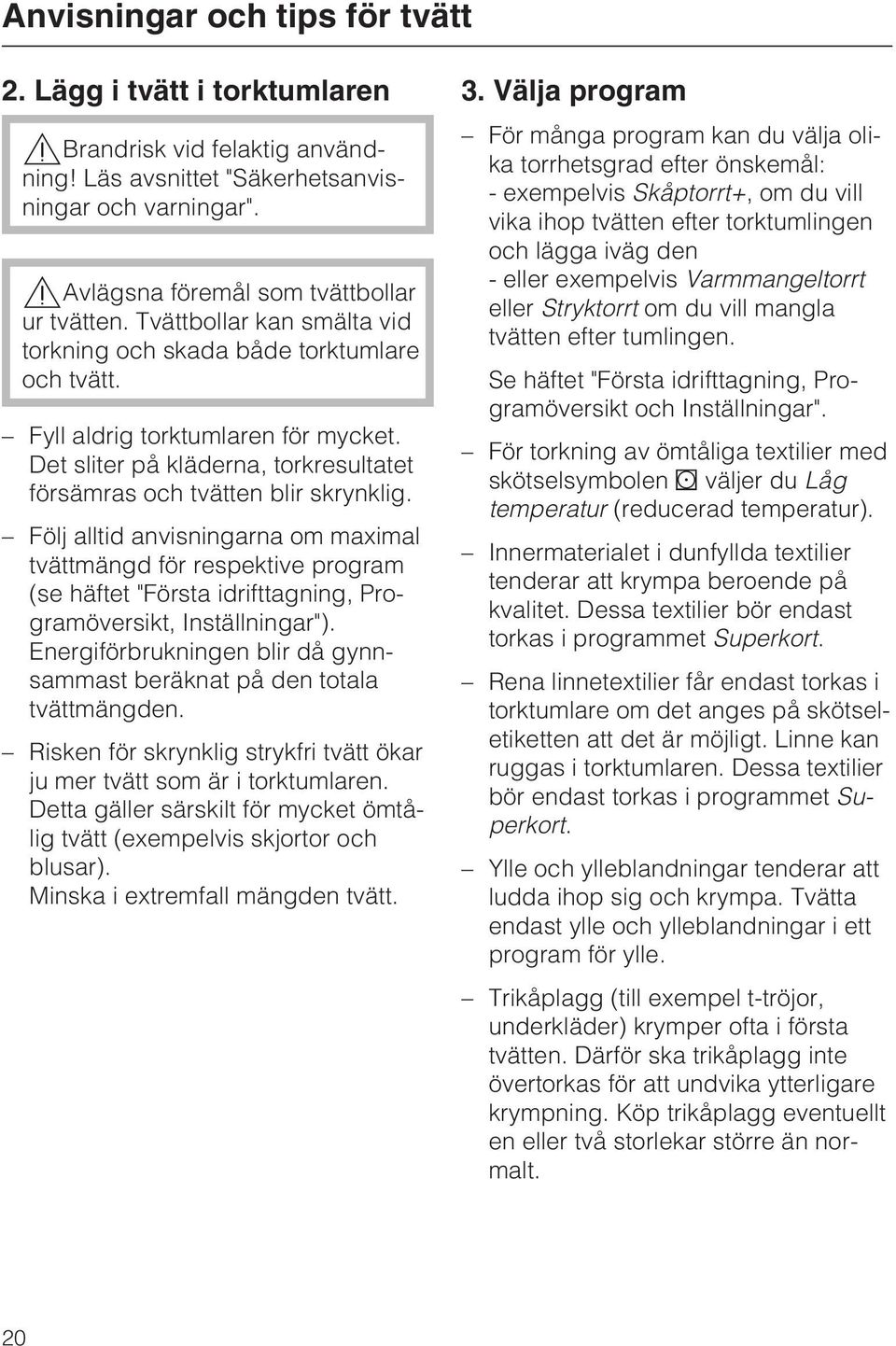

20 Anvisningar och tips för tvätt 2. Lägg i tvätt i torktumlaren Brandrisk vid felaktig användning! Läs avsnittet "Säkerhetsanvisningar och varningar". Avlägsna föremål som tvättbollar ur tvätten. Tvättbollar kan smälta vid torkning och skada både torktumlare och tvätt. Fyll aldrig torktumlaren för mycket. Det sliter på kläderna, torkresultatet försämras och tvätten blir skrynklig. Följ alltid anvisningarna om maximal tvättmängd för respektive program (se häftet "Första idrifttagning, Programöversikt, Inställningar"). Energiförbrukningen blir då gynnsammast beräknat på den totala tvättmängden. Risken för skrynklig strykfri tvätt ökar ju mer tvätt som är i torktumlaren. Detta gäller särskilt för mycket ömtålig tvätt (exempelvis skjortor och blusar). Minska i extremfall mängden tvätt. 3. Välja program För många program kan du välja olika torrhetsgrad efter önskemål: - exempelvis Skåptorrt+, om du vill vika ihop tvätten efter torktumlingen och lägga iväg den - eller exempelvis Varmmangeltorrt eller Stryktorrt om du vill mangla tvätten efter tumlingen. Se häftet "Första idrifttagning, Programöversikt och Inställningar". För torkning av ömtåliga textilier med skötselsymbolen väljer du Låg temperatur (reducerad temperatur). Innermaterialet i dunfyllda textilier tenderar att krympa beroende på kvalitet. Dessa textilier bör endast torkas i programmet Superkort. Rena linnetextilier får endast torkas i torktumlare om det anges på skötseletiketten att det är möjligt. Linne kan ruggas i torktumlaren. Dessa textilier bör endast torkas i programmet Superkort. Ylle och ylleblandningar tenderar att ludda ihop sig och krympa. Tvätta endast ylle och ylleblandningar i ett program för ylle. Trikåplagg (till exempel t-tröjor, underkläder) krymper ofta i första tvätten. Därför ska trikåplagg inte övertorkas för att undvika ytterligare krympning. Köp trikåplagg eventuellt en eller två storlekar större än normalt. 20

21 Snabbinstruktion Sortera tvätten Läs ovillkorligen avsnittet "Anvisningar och tips för tvätt". Lägg i tvätt i torktumlaren Undvik att textilierna blir förstörda! Kontrollera innan du stänger luckan att ingen tvätt hamnar i kläm. Öppna luckan. Fyll torktumlaren med tvätt. Stäng luckan genom att slå igen den lätt. 21

22 Snabbinstruktion Välj program För att koppla in torktumlaren trycker du på Till/Från. OBS! Om du inte använder torktumlaren inom 15 minuter så kopplar den automatiskt från. Under drift med betal-/bokningssystemet kopplar den inte från automatiskt. Programöversikt hittar du i häftet "Första idrifttagning, programöversikt och inställningar". Du kan välja program på två olika sätt. 1. Välj en favorit via direktvalsknapparna. 2. Under menyn Programval väljer du ett program (vrid på A och tryck på B). Välj eventuellt Låg temp. eller Timer. Välj Låg temp. och/eller Timer (tid för senare start) via respektive undermeny. Betal-/bokningssystem Om det finns ett betal-/bokningssystem ska uppmaningen om betalning/bokning i displayen beaktas. Om programmet avbryts eller om luckan öppnas, kan du (beroende på inställning) behöva göra en ny bokning! 22

23 Snabbinstruktion Starta ett program Så snart ett program kan startas blinkar knappen Start. Tryck på knappen Start. Knappen Start lyser. I displayen visas Programstart och därefter Torkning samt programtiden. I de program som har restfukt visar displayen när torrhetsgraden har uppnåtts i respektive program (Varmmangeltorrt... Stryktorrt... och så vidare). Ändra programförlopp Om du trycker på en av dessa direktvalsknappar under torkning kan du med: knappen Timer få reda på den beräknade tiden för när programmet avslutas och den aktuella tiden. knappen Spara spara det aktuella programmet som favorit. knappen Avbrott avbryta det aktuella programmet. Om du använder betal-/bokningsystem avbryts programmet bara under en viss tid så att du inte behöver göra en ny bokning. I avsnittet "Ändra programförlopp" hittar du följande information, om du behöver ändra något: Betal-/bokningssystem Ändra pågående program Avbryta pågående program Lägga i tvätt i efterhand eller plocka ur tvätt Strömavbrott Resttid Programlängd/resttidsprognos När ett program väljs visas den beräknade programtiden i displayen. Tiden ska ses som en prognos av resterande programtid. På grund av nedanstående faktorer kan resttidsprognosen variera. Restfuktighet efter centrifugeringen, textilsort, tvättmängd, rumstemperatur och/eller spänningsvariationer i elnätet. Därför anpassar sig elektroniken kontinuerligt till varje torkomgång för att resttidsprognosen ska bli så exakt som möjligt. Resttidsprognosen kontrolleras under torkningen vilket kan leda till att tiden ändras. Före programslut Efter uppvärmingen följer i många av programmen en avkylning. Avkylning visas i displayen. Programmet avslutas först när avkylningen är avslutad. Stäng aldrig av torktumlaren innan torkprogrammet är avslutat. 23

24 Snabbinstruktion Programslut - ta ut tvätten När Skrynkelskydd (om det är aktiverat) och Programslut visas i displayen är programmet avslutat. OBS! Under Skrynkelskydd snurrar trumman i intervaller om du inte plockar ut tvätten direkt. På så sätt undviker du att tvätten blir skrynklig. 15 minuter efter avslutat skrynkelskydd stängs torktumlaren av automatiskt. Det rekommenderas dock att alltid ta ut all tvätt direkt efter avslutat program. Se till att inga textilier och/eller plagg ligger kvar i trumman! Kvarglömda plagg kan skadas vid nästa torkning på grund av övertorkning. När torktumlaren är inkopplad och luckan är öppen släcks belysningen i trumman efter några minuter (för att spara energi). För att koppla från torktumlaren trycker du på Till/Från. Displayen blir mörk. Stäng luckan. Skötselanvisningar Se avsnittet "Rengöring och skötsel". Öppna luckan. Ta alltid ut all tvätt ur trumman. 24

25 Välja program Välja/ändra program Startmeny 1 Vit-/Kulörtvätt Programval... 2 Strykfri tvätt Inställningar... Basmeny 3 Finish ylle 4 Superkort 10:00 Tryck på direktvalsknappen. Vit-/Kulörtvätt Skåptorrt Återstående tid 0:50 h Låg temp. Timer Spara tillbaka Välj de komponenter som ska ändras genom att vrida multifunktionsväljaren. Välj programmet (Vit-/Kulörtvätt) eller torrhetsgraden (Skåptorrt) och bekräfta valen genom att trycka på multifunktionsväljaren. Beroende på vilket val som görs visas något av följande i displayen: Val av program Programval tillbaka Vit-/Kulörtvätt Strykfri tvätt Finish ylle Välj önskat program med multifunktionsväljaren och bekräfta. Basmenyn visas igen. 25

26 Välja program OBS! Om inget val görs i undermenyn inom cirka 20 sekunder växlar menyn tillbaka till basmenyn. Program torrhetsgrader Vit-/Kulörtvätt Skåptorrt+ Torrhetsgrad från Varmmang.torrt - Extratorrt Välj önskad torrhetsgrad med multifunktionsväljaren och bekräfta. Displayen visar vilka torrhetsgrader som kan väljas för varje enskilt program. Program med tidval Varmluft 0:20 h Övriga program 10:00 Programslut: 10:20 Återstående tid: 0:20 h Du kan förlänga eller förkorta tiden* med multifunktionsväljaren. Samtidigt visas tiden för programslutet. * Vid betal/bokningssystem fastställs den maximala tiden för val av Tvätteri snabbv. kn. ext. t./int tid. under den första idrifttagningen I de övriga programmen är torrhetsgrad och tid redan förprogrammerade och kan inte ändras. 26

27 Låg temperatur Spara program som favorit Välja program Välj Låg temperatur för alla känsliga och strykfria textilier med skötselsymbolen (till exempel akryl). Känsliga textilier torkas med lägre temperatur. Förlängd programtid. Tryck på direktvalsknappen Låg temperatur. De fyra tvättprogram man använder mest kan programmeras på direktvalsknapparna. För att göra detta måste du välja Spara via menyn Inställningar/Driftansvarigs nivå. Vit-/Kulörtvätt Låg temp. Återstående tid 1:06 h Skåptorrt+ Låg temp. Timer Spara tillbaka Tryck på direktvalsknappen Spara. Välja direktvalsknapp Vit-/Kulörtvätt Skåptorrt+ Hittills: Vit-/Kulörtvätt Skåptorrt Tillval: ingen Spara under: tillbaka Välj önskat nummer för favoriten med multifunktionsväljaren och bekräfta. Favoriten är nu sparad med de gjorda inställningarna och visas i startmenyn. Upprepa proceduren för att skapa fler favoriter. Lägg övriga favoriter på de resterande direktvalsknapparna. 27

28 Timer Öppna undermenyn Timer Med timern kan du - beroende på inställningen Senare start - välja tid för programslut, programstart eller tid för senare start. Vit-/Kulörtvätt Låg temp. Återstående tid 1:06 h Skåptorrt+ Låg temp. Timer Spara tillbaka Med hjälp av direktvalsknappen Timer öppnar du undermenyn Timer. Välja tid för senare start Vit-/Kulörtvätt Låg temp. Skåptorrt+ Starta timern Avbryta timern 10:00 Starttid: 10:00 Programslut: 11:06 Välj den önskade tiden (i 30-minuterssteg) med hjälp av multifunktionsväljaren. Tiden för programstart och programslut förskjuts med 30 minuter. Den maximala tiden som går att skjuta upp programstarten är 24 timmar. Tryck på knappen Start. Timern räknar ner tiden i steg om en minut till programstarten. Om tiden för programstarten dröjer längre än 1 timme, roterar trumman ibland för att tvätten ska bli mindre skrynklig. Tryck på direktvalsknappen (Avbrott). Starta programmet. 28

29 Ändra programförlopp Betal-/bokningssystem Om programmet avbryts eller om luckan öppnas, kan du (beroende på inställning*) behöva göra en ny bokning! * Under den första idrifttagningen kan Miele service förprogrammera en ändringsperiod under vilken det är tillåtet att ändra programmen. Pågående program Ändra program Det är inte möjligt att ändra ett pågående program (skydd mot oavsiktliga ändringar). För att välja ett annat program måste du först avbryta det redan startade programmet. Avbryta program Tryck på direktvalsknappen Avbrott. På vissa program kyls textlierna av om en viss temperatur har uppnåtts. Genom att trycka en gång till på direktvalsknappen Avbrott visas Programslut. Öppna luckan. Stäng luckan. Välj direkt önskat program och starta detta. Lägga i tvätt i efterhand eller plocka ur tvätt Det finns risk att du bränner dig när du rör den heta tvätten, trumman eller baksidan på trumman! Det uppstår nämligen höga temperaturer i trumman. Tryck på direktvalsknappen Avbrott. På vissa program kyls textilierna av om en viss temperatur har uppnåtts. Öppna luckan först när textilierna har kylts av helt. Lägg i tvätt eller ta ut en del av tvätten. Stäng luckan. Välj ett program. Tryck på knappen Start. Resttid För varje ändring i programförloppet kan den resttid som visas i displayen avvika från den verkliga torktiden. 29

30 Rengöring och skötsel Avlägsna ludd Luddfiltren i luckan samlar upp ludd från textilierna. Rengör luddfiltren efter varje torkning*. Torr rengöring av luddfiltren Tips: Det är möjligt att dammsuga ur luddfiltret. Rensa bort luddet ur håligheten i luckan med en borste (extra tillbehör) eller med dammsugaren. Sätt i det stora luddfiltret rätt och skjut in det i lucköppningen tills det sitter fast. Rengör tätningen (2) omkring lucköppningen med en fuktig trasa. Dra ut luddfiltret (1). Dra eller dammsug bort luddet från de båda luddfiltren i lucköppningen. Stäng luckan. * Kontrollera och rengör luddfiltren senast när följande meddelande visas: Rensa luftvägar. Dra eller dammsug bort luddet från filtret. 30

31 Rengöring och skötsel Blöt rengöring av luddfilter Luddfiltren ska endast rengöras med vatten om de är mycket smutsiga eller igensatta. Dra ut luddfiltret. Det är även möjligt att ta bort de båda filtren i luckans öppning: Insättning av luddfiltren Luddfiltren måste vara torra när de sätts tillbaka. Det kan uppstå funktionsstörningar med ett vått luddfilter. Sätt i det stora luddfiltret rätt och skjut in det i lucköppningen tills det sitter fast. Sätt in luddfiltren nerifrån i luckans öppning och tryck fast dem upptill. Spärra båda vreden (tills det hörs att de sitter fast). Vrid vredet på vänster och höger luddfilter (tills det knäpper till). Dra ut luddfiltren (håll fast vredet) mot mitten. Rengör filtren under rinnande hett vatten. Torka luddfiltren försiktigt men noggrant. Rengör även området under luddfiltren med exempelvis en dammsugare. 31

32 Rengöring och skötsel Rengöring av torktumlaren Bryt strömmen till torktumlaren. Använd inga skurmedel, fönsterputs- eller allrengöringsmedel. Dessa kan skada plastytorna eller andra delar av torktumlaren. Spola inte av torktumlaren med vatten. Rengör endast torktumlaren med en lätt fuktad trasa och ett milt rengöringsmedel. Maskindelar av rostfritt stål (till exempel trumman) kan rengöras med ett lämpligt rengöringsmedel för rostfritt stål. Torka av alla delar med en mjuk trasa. 32

33 Rengöring och skötsel Värmeväxlare Kontrollera värmeväxlaren regelbundet. Rengör värmeväxlaren senast när följande kontrollmeddelande visas: Rengör värmeväxlaren eller Rengör luftvägar. Ta ut värmeväxlaren Vrid spärrvredet på den inre luckan neråt. Fäll fram den inre luckan. Lyft den inre luckan snett uppåt. Öppna luckan. Spärrhakar på sidan förhindrar att luckan faller ut. Lyft luckan snett uppåt. Lägg luckan åt sidan. Vrid spärrvredet på värmeväxlaren uppåt (så att haken på spärrvredet lossas från spåret på botten). 33

34 Rengöring och skötsel Om du ser ludd: Rengör värmeväxlaren enligt beskrivningen nedan. Rengöring Skölj värmeväxlaren enligt bilden: Fatta tag i greppringen och dra ut värmeväxlaren ur facket. Kontrollera Från långsidan. Håll värmeväxlaren mot ljuset. Titta om du ser ludd i värmeväxlaren. Pilarna i bilden visar var du kan se in i värmeväxlaren. Om inget ludd syns: Sätt tillbaka värmeväxlaren (se nästa sida). Från framsidan. Smutsen sköljs bort med vattnet. 34

35 Rengöring och skötsel Kontrollera på nytt att det inte finns kvar någon smuts. Skölj igenom värmeväxlaren så ofta som det behövs. Se även till att värmeväxlarens gummitätning är ren. Gummitätningen får inte avlägsnas eller ha några veck eller sprickor! Kontrollera och gör rent värmeväxlarens fack Se efter om det finns något synligt ludd i vämeväxlarens fack på insidan av torktumlaren. Avlägsna endast ludd med en fuktig trasa från de ytor som kan nås för hand. Sätta tillbaka värmeväxlaren Skjut in värmeväxlaren helt (ända till spärren) i facket. Värmeväxlarens greppring måste vara uppåt och spärrvredet neråt. Vrid värmeväxlarens spärrvred till vågrätt läge så att spärren tydligt hakar fast i spåret på botten. Kontrollera att gummitätningen är intryckt ordentligt i spåret innan innerluckan sätts fast. Sätt tillbaka innerluckan med spärren pekandes neråt. Vinkla luckan något och tryck den lätt neråt. Tryck sedan fast luckan upptill och lås fast den med spärren. Spärren måste stå vågrätt i låst läge. Sätt fast den yttre luckan nertill och tryck fast den på den övre kanten tills det snäpper till. Endast om värmeväxlaren och locket är låst och rätt isatt säkerställs ett tätt kondenssystem. 35

36 Hur man klarar av mindre störningar själv De flesta störningar och fel som kan uppstå vid den dagliga användningen kan du åtgärda själv. Genom att inte behöva kontakta Miele service sparar du både tid och pengar. Nedanstående tabeller är en hjälp för att finna orsaken till ett fel och åtgärda det. OBS! Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren. Kontroll- och felmeddelanden i displayen Problem Orsak Åtgärd Korrigera tvättmängden. Trumman är tom eller tvätten är för torr. Tekniskt fel Kvarstår felet efter omstart, kontakta Miele service. Eventuellt visas också ett felmeddelande (till exempel F43). Strömavbrott programstopp tryck på OK Det är inget fel. För en del program avbryts programmet om torktumlaren har en väldigt liten tvättmängd eller ingen tvättmängd alls. Likaså kan det ske när tvätten redan är torr. Så länge felmeddelandet visas i displayen kan inget nytt program startas. Torktumlaren stängdes av under torkning eller så försvann strömmen. Torka enstaka textilier/plagg med varmluftsprogrammet. Radera kontrollmeddelandet: Öppna luckan. Följ anvisningarna i displayen. Pröva att göra en omstart. Efter att ha kopplat in torktumlaren måste du bekräfta med OK och starta om programmet. 36

37 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Rengör luftkanaler Rengör luddfilter Kontrollera lufttillförseln. visas vid programslut.* Rengör luftkanaler Rengör luddfilter Kontrollera lufttillförseln. visas efter programavbrott. Underhållsföreskrift Rengör värmeväxlaren. visas efter ett tidsintervall.* Avloppsfel. Kontrollera avloppet. Indikering av påverkan i luftkanal. Indikering av stark påverkan i luftkanal. Påminnelse om att rengöra värmeväxlaren. Avloppsslangen har ett veck. Bekräfta med OK. Rengör luddfiltren. Kontrollera alla möjliga orsaker som beskrivs under "Torkningsförloppet tar för lång tid eller avbryts". Se ovan. Rengör värmeväxlaren. Radera felmeddelandet: Bekräfta med OK. Åtgärda felet. Radera felmeddelande: Bekräfta med OK. * Indikeringen av detta felmeddelande kan du ställa in efter egna önskemål. Se häftet "Första idrifttagning, programöversikt och inställningar", avsnittet "Meny Inställningar / Driftansvarigs nivå" under "Rengöra värmeväxlaren" och "Rengör luftkanaler". 37

38 Hur man klarar av mindre störningar själv Ett otillfredsställande torkresultat Problem Orsak Åtgärd Tvätten är inte tillräckligt torr. Kuddar som är fyllda med fjädrar kan börja lukta vid torktumling. Syntetplagg är laddade med statisk elektricitet efter torkningen. Det har bildats ludd. Tvätten består av textilier i olika material. Fjädrar är en naturprodukt. De har egenskapen att mer eller mindre starkt framhäva egna eller främmande lukter när de blir varma. Syntetiska material tenderar att laddas statiskt. Vid torkning lossnar ludd som huvudsakligen har uppstått genom nötning redan när plaggen används och även till viss del vid tvättning. Själva torktumlingen däremot innebär väldigt liten påfrestning på textilierna och har därmed ingen nämnvärd inverkan på deras livslängd. Eftertorka med varmluft. Välj ett lämpligt program (se avsnittet "Programöversikt" i häftet "Första idrifttagning, programöversikt och inställningar"). Lukten försvinner efter torkning när kuddarna vädras. Sköljmedel i sista sköljomgången kan minska den statiska laddningen. Ludd som avges fångas upp av luddfiltren och kan lätt avlägsnas (se avsnittet "Rengöring och skötsel"). 38

39 Hur man klarar av mindre störningar själv Andra problem Problem Orsak Åtgärd Torkningsförloppet tar för lång tid eller avbryts. Möjligtvis får du en indikation på att rengöra luftkanalerna. Ventilationen är otillräcklig. Eventuellt är rummet där torktumlaren är installerad för litet. Det gör att rumstemperaturen stiger kraftigt. Ventilationsöppningarna under luckan är igensatta. Luddfiltren är igensatta med ludd eller så var de blöta när de sattes tillbaka efter rengöring. Tvättmedelsrester, hårstrån och fint ludd kan sätta igen värmeväxlaren. Textilierna har inte centrifugerats tillräckligt. Torktumlaren är överfylld. På grund av blixtlås av metall kan tvättens fuktighetsgrad inte kännas av exakt. Testa alla möjliga orsaker som beskrivs som följer. Öppna en dörr eller ett fönster så att temperaturen i rummet inte stiger för mycket. Avlägsna föremål som blockerar ventilationen. Ta bort luddet. Luddfiltren måste vara torra. Värmeväxlaren måste kontrolleras och rengöras med jämna mellanrum. Centrifugera i fortsättningen textilierna med ett högre varvtal i tvättmaskinen. Följ anvisningarna för maximal tvättmängd för de olika torkprogrammen. Öppna blixtlåsen i fortsättningen. Om problemet uppträder på nytt så använder du fortsättningsvis bara varmluftsprogrammet för att torka textilier med långa blixtlås. 39

40 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Det rinner ut vatten ur torktumlaren efter rengöring av värmeväxlaren. Strömavbrott Värmeväxlarens innerlock och/eller värmeväxlaren är inte ordentligt fastsatta. Det finns ludd i utrymmet där värmeväxlaren sitter. Kontrollera att innerlocket och värmeväxlaren sitter fast ordentligt. Kontrollera även gummitätningen. Avlägsna allt synligt ludd ur värmeväxlarens utrymme med en trasa. Efter att strömmen kommer tillbaka kopplar du in torktumlaren med knappen. Bekräfta med OK. 40

41 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Det går inte att starta något program. Displayen är mörk. Displayen är släckt och lampan för knappen Start blinkar långsamt. I displayen visas ett främmande språk. Lampan för Start blinkar vid val av program. Trumbelysningen lyser inte. Torktumlaren har ingen ström. Torktumlaren stängs automatiskt av efter 15 minuter. Displayen har kopplats från automatiskt för att spara energi: Standby. Språkinställningen är ändrad. Blinkandet visar att programmet kan startas. Belysningen släcks automatiskt (för att spara energi). Är torktumlaren ansluten till elnätet? Är luckan stängd? Är alla säkringar hela? Efter ett strömavbrott måste du trycka OK när stömmen kommer tillbaka och starta om programmet. Koppla in torktumlaren. Genom att man trycker på en knapp lyser displayen och multifunktionsväljaren. Ändra språkinställningen. Flaggsymbolen hjälper dig. Efter att programmet har startats övergår blinkandet till ett konstant ljus. När luckan stängts och sedan öppnats igen lyser lampan igen. Du kan byta ut en trasig glödlampa se slutet av detta avsnitt. 41

42 Hur man klarar av mindre störningar själv Byta glödlampa Bryt strömmen till torktumlaren. Öppna luckan. Upptill i lucköppningen finns ett nerfällbart hölje för lampan. Använd inte starkare glödlampa än vad som står angivet på typskylten och plasthöljet. Byt glödlampa. Fäll tillbaks plasthöljet och tryck fast det på vänster och höger sida så det snäpper fast. Det är viktigt att höljet sitter fast ordentligt. Om det kommer in fukt innanför plasthöljet kan det orsaka kortslutning. Sätt in ett vanligt verktyg* genom att trycka lätt under glödlampans plasthölje (på sidan). *till exempel en bred spårskruvmejsel Höljet kan öppnas genom att man vrider handen en bit. Höljet fälls ner. Använd endast Mieles temperaturbeständiga glödlampor som kan köpas hos Mieles återförsäljare eller reservdelsavdelning. 42

43 Miele service Reparationer Om det uppstår fel som du själv inte kan åtgärda, var god kontakta: närmaste återförsäljare eller Miele service. Vid kontakt med service, var god uppge alltid torktumlarens modell (typ) och torktumlarnummer. Båda dessa uppgifter finns på typskylten. Optiskt gränssnitt PC Det optiska gränssnittet PC används av Miele service som kontroll- och överföringspunkt. Extra tillbehör Till denna torktumlare finns extra tillbehör som kan köpas hos Mieles återförsäljare eller Miele reservdelsavdelning. 43

44 Uppställning och anslutning Uppställning Översiktsbild framsida Nätanslutningskabel Manöverpanel Lucka Yttre lucka för värmeväxlaren Fyra höjdjusterbara skruvfötter Avloppsslang (med bågformad hållare) Extra tillbehör: Slangförlängning Insugs- och utblåsöppningar till luftkylning av värmeväxlaren. 44

45 Uppställning och anslutning Torktumlaren sedd från sidan Torktumlaren sedd uppifrån Översiktsbild baksida Tvätt-torkpelare Utskjutande topplock med greppmöjlighet (pilar) vid transport Insugsöppning för värmeväxlarens luftkylning Stålsockel (öppen eller stängd, extra tillbehör). För en tvätt-torkpelare krävs en förbindningsbyggsats (extra tillbehör). Byggsatsen ska monteras av Miele service. 45

46 Uppställning och anslutning Uppställning Rikta torktumlaren I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjutdörr eller upphängd dörr installeras. Transportera torktumlaren till uppställningsplatsen För att torktumlaren ska fungera felfritt är det viktigt att den står lodrätt. På den bakre delen av det utskjutande topplocket finns greppmöjligheter för transport. Använd de främre fötterna och den bakre delen av det utskjutande topplocket vid transport av torktumlaren från förpackningen till uppställningsplatsen. Se till att torktumlaren står säkert under hela transporten. Utjämna ojämnheter i golvet med hjälp av skruvfötterna. 46

47 Uppställning och anslutning Blockera inte ventilationsöppningarna! Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre med till exempel socklar, lister eller tjocka heltäckande mattor. Lufttillförseln kan då inte garanteras. Torktumlaren kan inte installeras under en bänk. Uppställningsplats Kalluften som sugs in i torktumlaren kommer ut under och bakom torktumlaren och värmer upp rumsluften. Därför måste du se till att ventilationen är tillräcklig, framför allt i små rum. Annars måste du räkna med längre torktider och högre energiförbrukning. Säkra torktumlaren så den inte glider iväg Betal-/bokningssystem Torktumlaren kan utrustas med ett betal-/bokningssystem (extra tillbehör). För detta måste Miele service programmera en inställning i torktumlarens elektronik och ansluta betal-/bokningssystemet. Mynt / polletter måste regelbundet tömmas ur automaten. Annars blockeras betalsystemet! Anvisningar för servicetekniker: Vid anslutning av ett betal-/bokningssystem måste kontaktstycket på standbyelektronik EZ 100 (se kopplingsschemat) sättas om från sin leveransposition till positionen för myntdrift. Om detta inte beaktas kan inte en korrekt drift garanteras. Säkra torktumlarens båda främre skruvfötter med den medföljande fästbygeln. 47

48 Uppställning och anslutning Avloppsslang för kondensvatten Det kondensvatten som bildas under torkning töms via avloppsslangen nere vid torktumlarens bakre vägg. Längd avloppsslang:....2m Pumphöjd:...1m Dra inte i avloppsslangen och böj den inte! Avloppsslangen kan skadas! Möjligheter för vattenavloppet: 1. Upphängning i tvätt- eller avloppsho: Se till att avloppsslangen inte glider iväg (bind till exempel fast den)! Använd den bifogade bågformade hållaren (se bild till höger). 2. Avlopp i golvbrunn. 3. Anslutning av avloppsslangen till vattenlås på ett handfat Anslutning av avloppsslangen till vattenlås på ett handfat. Avloppsslangen kan anslutas direkt till ett speciellt vattenlås. För detta behövs en adapter och en slangklämma som finns på undersidan av torktumlarens bakre vägg. Avlägsna adaptern 1 och slangklämman 3 som ligger bakom. Installera adaptern 1 med överfallsmuttern 2 på handfatets vattenlås. Fäst avloppsslangen med slangklämman 3 vid hylsan. 48

49 Uppställning och anslutning Elanslutning Torktumlaren har en anslutningskabel utan stickpropp. Uppgifter om anslutningseffekt och säkring finns på typskylten. Jämför uppgifterna på typskylten med dem som gäller för elnätet. Anslutningen måste utföras enligt gällande säkerhetsföreskrifter. Anslutningen får endast utföras av en behörig fackman. Torktumlaren ansluts via en jordad kontakt. Vid fast anslutning måste strömmen kunna brytas allpoligt på uppställningsplatsen. Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst 3 mm. Till detta hör till exempel LS-brytare, säkringar och skydd. Det måste alltid finnas en kontakt eller en strömbrytare. Nyinstallation, ändring i anläggningen eller kontroll av skyddsjorden får endast utföras av behörig fackman. Om torktumlaren skulle ställas om till en annan spänningstyp, måste omkopplingsanvisnigen på kopplingsschemat beaktas. Omkopplingen får endast utföras av behörig elektriker eller Miele service. Om torktumlaren kopplas ifrån strömnätet, måste frånkopplingsdonet kunna spärras eller så måste kopplingspunkten vara säkrad. 49

50 Tekniska data Höjd Bredd 850 mm 595 mm Djup 710 mm Djup med öppen lucka 1188 mm Vikt 60,5 kg Trumvolym 130 l Maximal tvättmängd 6,5 kg (vikt för torr tvätt) Längd anslutningskabel 1600 mm Anslutningsspänning Anslutningseffekt Säkring se typskylt Effekt glödlampa Godkännandemärken Maximal golvbelastning vid drift cirka 735 Newton Normanvändning för produktsäkerhet enligt EN 10472, EN Ljudtrycksnivå <70dBre20µPa på arbetsplatsen enligt EN ISO 11204/

51 51

52 Med reservation för ändringar/3813 M.-Nr / 00
