Borttagning av kylare. Allmänt. Verktyg. Gäller fordon med G- och R-hytt och framändesbredd 1140 mm. VARNING!

Transkript

1 Allmänt Allmänt Gäller fordon med G- och R-hytt och framändesbredd 1140 mm. VARNING! Använd skyddshandskar, skyddsglasögon och skyddskläder vid arbeten med den luftkylda EGR-kylaren. Öppna inte AC-kretsen och lossa inga anslutningar eftersom de innehåller köldmedium under tryck. Verktyg Exempel på lämpliga verktyg från Scania: Artikelnummer Benämning Hyttverktyg Hyttstötta 03:58-00 Utgåva 1 sv-se 1 (10)

2 1. Tappa ur kylvätskan och töm luftsystemet Tippa hytten och säkra den med hyttstötta Ta bort övre recirkulationsskyddet (1). Ta bort reaktionsstagen (2) på kylarens båda sidor. 1. Recirkulationsskydd 2. Reaktionsstag 1. Fordon med luftfjädring. 03:58-00 Utgåva 1 sv-se 2 (10)

3 4. Lossa laddluftslangarna (1) från laddluftkylaren. Lossa kylvattenröret samt slangen (2) till den luftkylda EGR-kylaren. 5. Lossa fästena för AC-rören Laddluftslangar 2. Slang till EGR-kylaren Fordon med AC. 03:58-00 Utgåva 1 sv-se 3 (10)

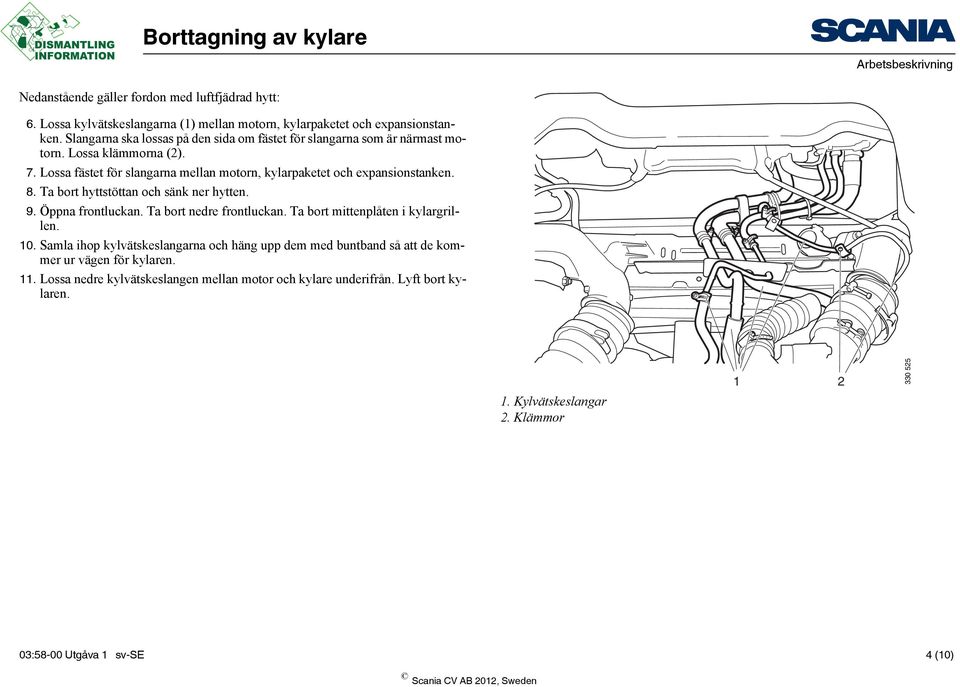

4 Nedanstående gäller fordon med luftfjädrad hytt: 6. Lossa kylvätskeslangarna (1) mellan motorn, kylarpaketet och expansionstanken. Slangarna ska lossas på den sida om fästet för slangarna som är närmast motorn. Lossa klämmorna (2). 7. Lossa fästet för slangarna mellan motorn, kylarpaketet och expansionstanken. 8. Ta bort hyttstöttan och sänk ner hytten. 9. Öppna frontluckan. Ta bort nedre frontluckan. Ta bort mittenplåten i kylargrillen. 10. Samla ihop kylvätskeslangarna och häng upp dem med buntband så att de kommer ur vägen för kylaren. 11. Lossa nedre kylvätskeslangen mellan motor och kylare underifrån. Lyft bort kylaren. 1. Kylvätskeslangar 2. Klämmor :58-00 Utgåva 1 sv-se 4 (10)

5 1. Lossa länken till nivåventilens hävarm på vänster sida, se bilden. Lossa buntbanden för hydraulslangen, se bilden, så att det går att lägga upp hydraulslangen ovanför kylaren Sätt dit hyttlyftverktyg Lyft hytten i framkant. För att ta bort hyttkrängningshämmare och kylare räcker det att hytten lyfts en liten bit. VIKTIGT! Lyft inte hytten mer än vad elledningarnas längd mellan hytt och chassi tillåter Fordon med hydraulisk kopplingsmanövrering. 03:58-00 Utgåva 1 sv-se 5 (10)

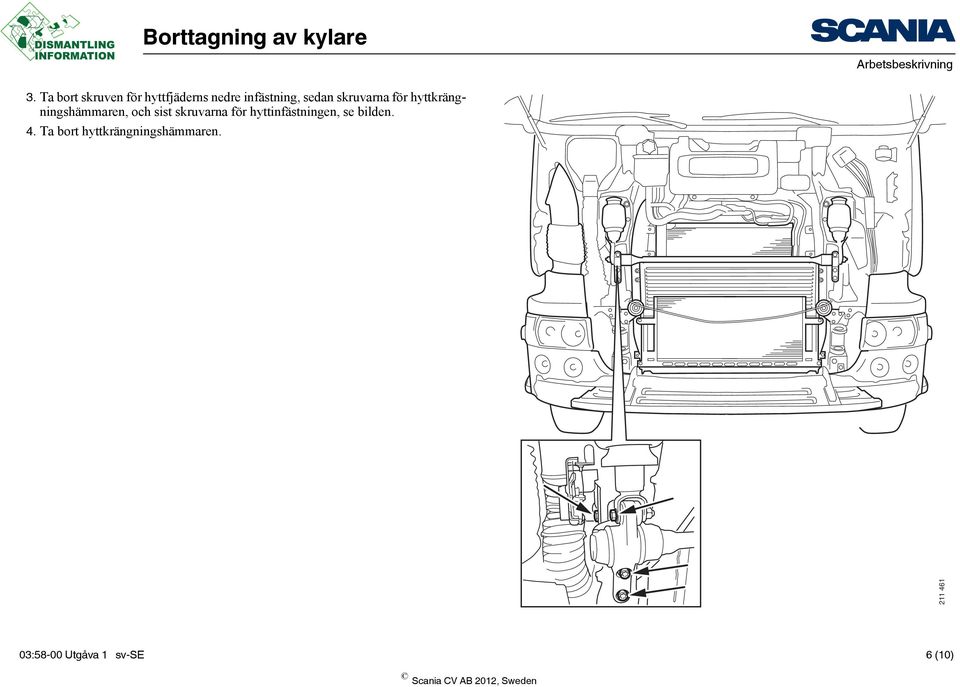

6 3. Ta bort skruven för hyttfjäderns nedre infästning, sedan skruvarna för hyttkrängningshämmaren, och sist skruvarna för hyttinfästningen, se bilden. 4. Ta bort hyttkrängningshämmaren :58-00 Utgåva 1 sv-se 6 (10)

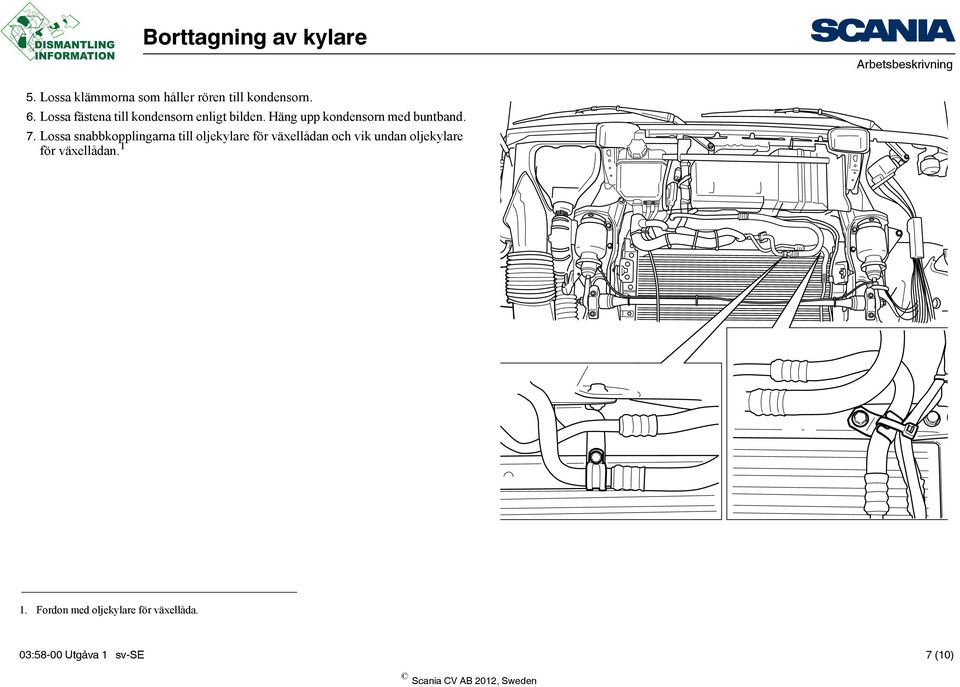

7 5. Lossa klämmorna som håller rören till kondensorn. 6. Lossa fästena till kondensorn enligt bilden. Häng upp kondensorn med buntband. 7. Lossa snabbkopplingarna till oljekylare för växellådan och vik undan oljekylare för växellådan Fordon med oljekylare för växellåda. 03:58-00 Utgåva 1 sv-se 7 (10)

8 8. Ta bort huvudstrålkastarnas fästen (1) och kylarens fästelement (2) Fästen för strålkastare 2. Kylarens fästelement 03:58-00 Utgåva 1 sv-se 8 (10)

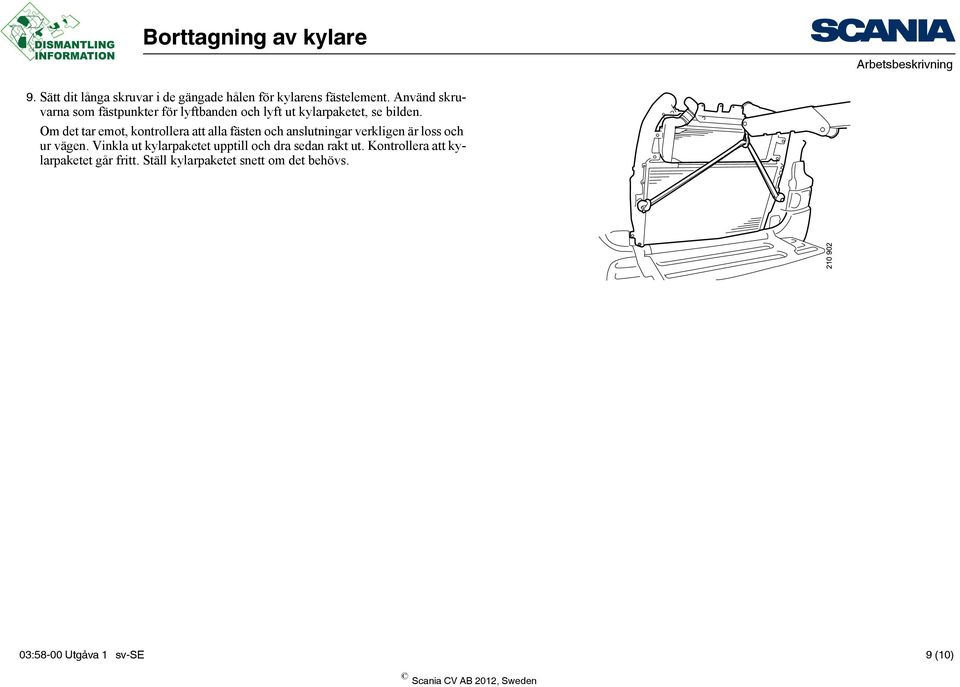

9 9. Sätt dit långa skruvar i de gängade hålen för kylarens fästelement. Använd skruvarna som fästpunkter för lyftbanden och lyft ut kylarpaketet, se bilden. Om det tar emot, kontrollera att alla fästen och anslutningar verkligen är loss och ur vägen. Vinkla ut kylarpaketet upptill och dra sedan rakt ut. Kontrollera att kylarpaketet går fritt. Ställ kylarpaketet snett om det behövs. 03:58-00 Utgåva 1 sv-se 9 (10)

10 10. Ta isär kylarpaketet genom att först lossa fläktkåpan från kylaren (1), och därefter lossa kylaren från laddluftkylaren (2) och den luftkylda EGR-kylaren (3) Kylare 2. Laddluftkylare 3.EGR-kylare 03:58-00 Utgåva 1 sv-se 10 (10)
