medemagruppen Montering Tillbehör Luca / Alex / Samm
|
|
- Carina Strömberg
- för 8 år sedan
- Visningar:
Transkript
1 medemagruppen Montering Tillbehör Luca / Alex / Samm

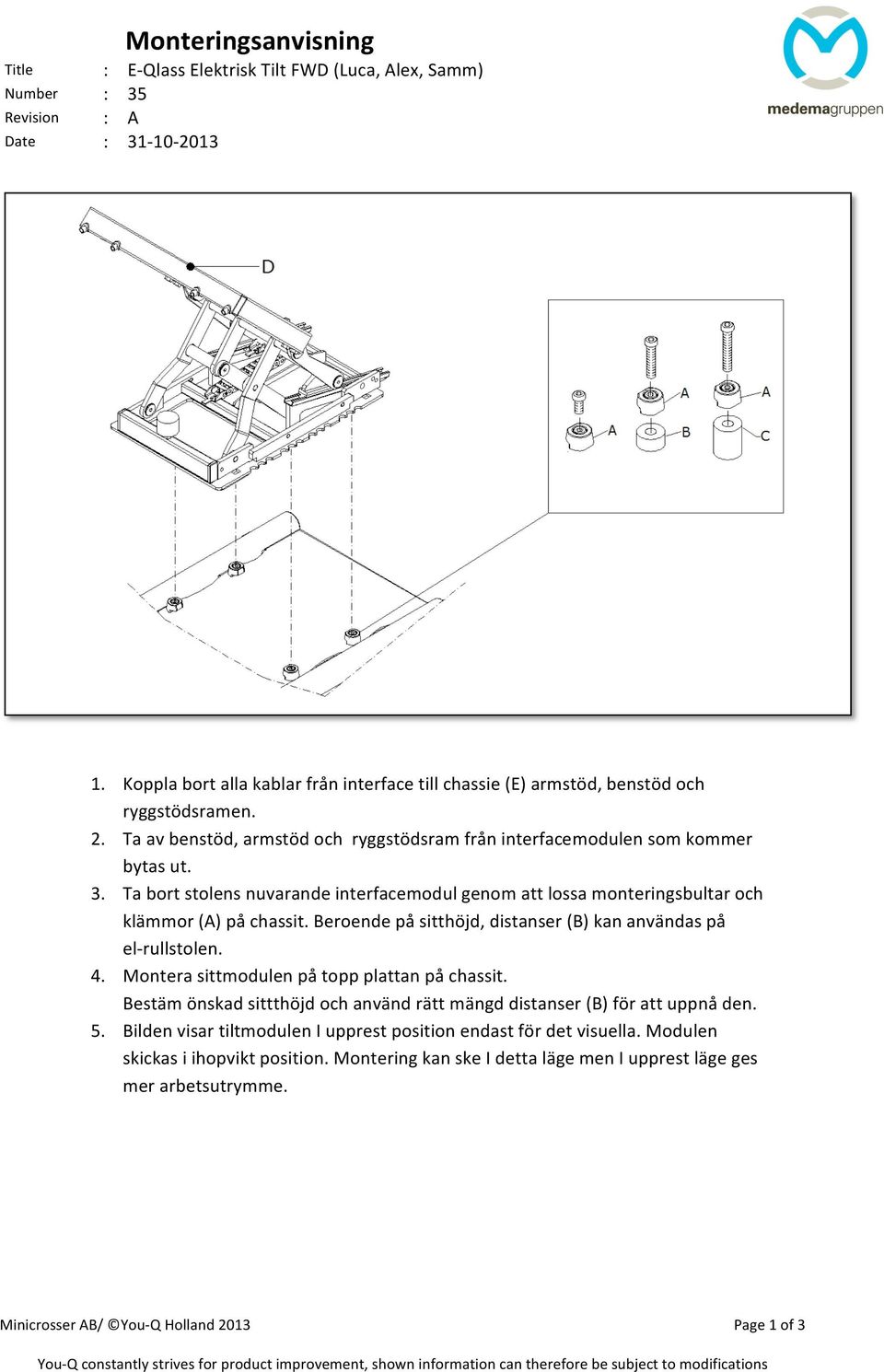

2 Title : E- Qlass Elektrisk Tilt FWD (Luca, Alex, Samm) Number : Koppla bort alla kablar från interface till chassie (E) armstöd, benstöd och ryggstödsramen. 2. Ta av benstöd, armstöd och ryggstödsram från interfacemodulen som kommer bytas ut. 3. Ta bort stolens nuvarande interfacemodul genom att lossa monteringsbultar och klämmor (A) på chassit. Beroende på sitthöjd, distanser (B) kan användas på el- rullstolen. 4. Montera sittmodulen på topp plattan på chassit. Bestäm önskad sittthöjd och använd rätt mängd distanser (B) för att uppnå den. 5. Bilden visar tiltmodulen I upprest position endast för det visuella. Modulen skickas i ihopvikt position. Montering kan ske I detta läge men I upprest läge ges mer arbetsutrymme. Minicrosser AB/ You- Q Holland 2013 Page 1 of 3

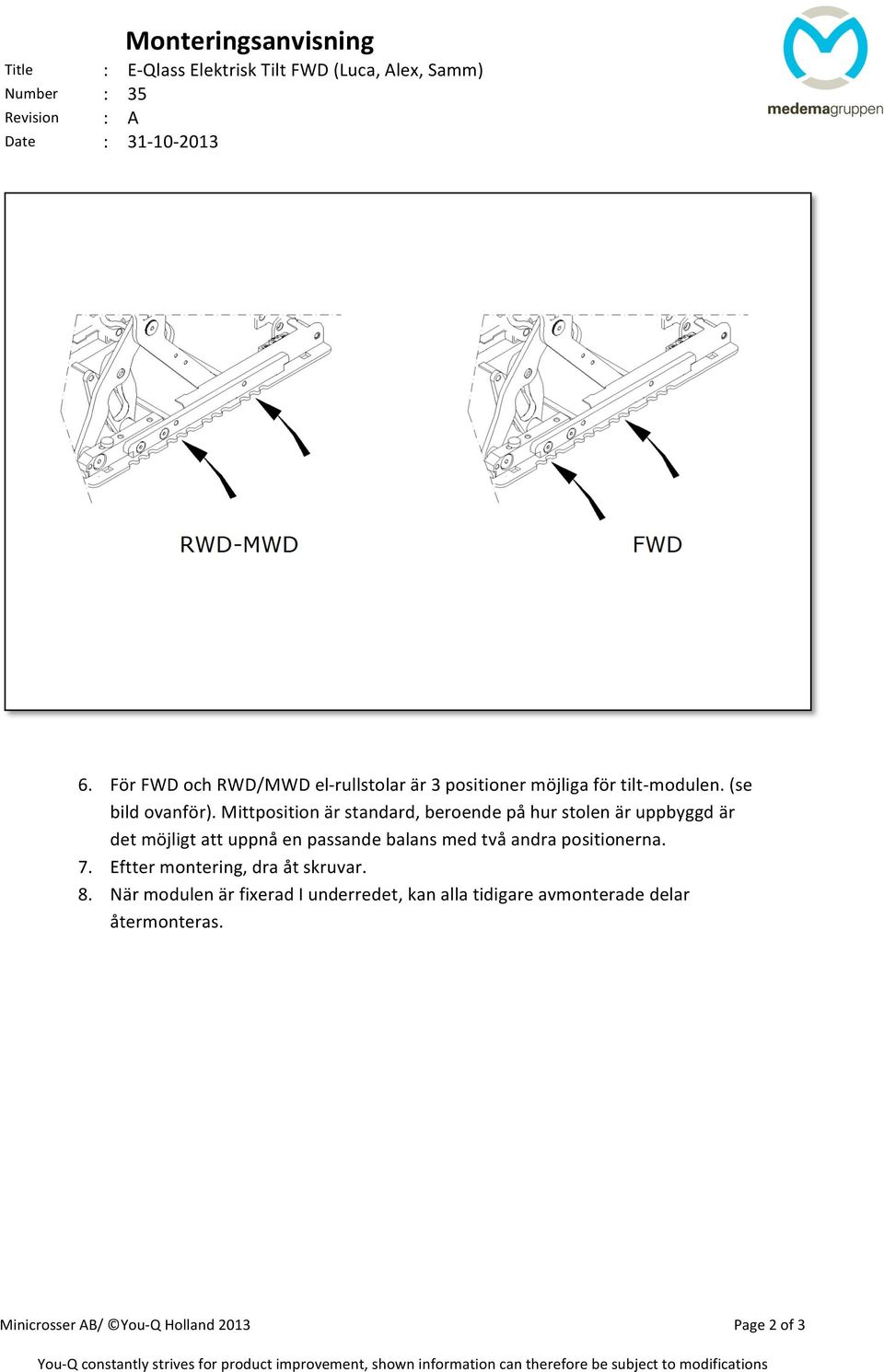

3 Title : E- Qlass Elektrisk Tilt FWD (Luca, Alex, Samm) Number : För FWD och RWD/MWD el- rullstolar är 3 positioner möjliga för tilt- modulen. (se bild ovanför). Mittposition är standard, beroende på hur stolen är uppbyggd är det möjligt att uppnå en passande balans med två andra positionerna. 7. Eftter montering, dra åt skruvar. 8. När modulen är fixerad I underredet, kan alla tidigare avmonterade delar återmonteras. Minicrosser AB/ You- Q Holland 2013 Page 2 of 3

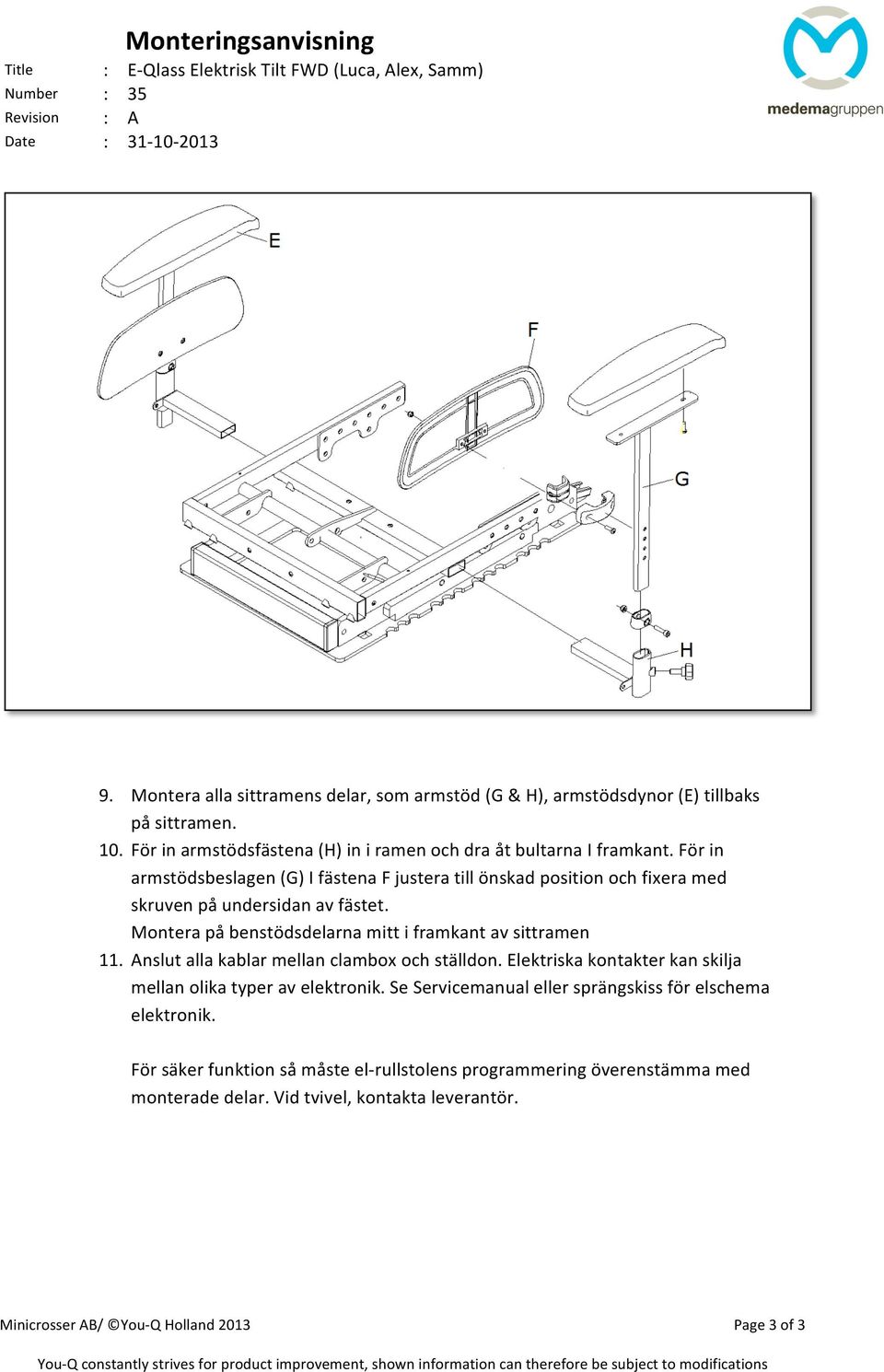

4 Title : E- Qlass Elektrisk Tilt FWD (Luca, Alex, Samm) Number : Montera alla sittramens delar, som armstöd (G & H), armstödsdynor (E) tillbaks på sittramen. 10. För in armstödsfästena (H) in i ramen och dra åt bultarna I framkant. För in armstödsbeslagen (G) I fästena F justera till önskad position och fixera med skruven på undersidan av fästet. Montera på benstödsdelarna mitt i framkant av sittramen 11. Anslut alla kablar mellan clambox och ställdon. Elektriska kontakter kan skilja mellan olika typer av elektronik. Se Servicemanual eller sprängskiss för elschema elektronik. För säker funktion så måste el- rullstolens programmering överenstämma med monterade delar. Vid tvivel, kontakta leverantör. Minicrosser AB/ You- Q Holland 2013 Page 3 of 3

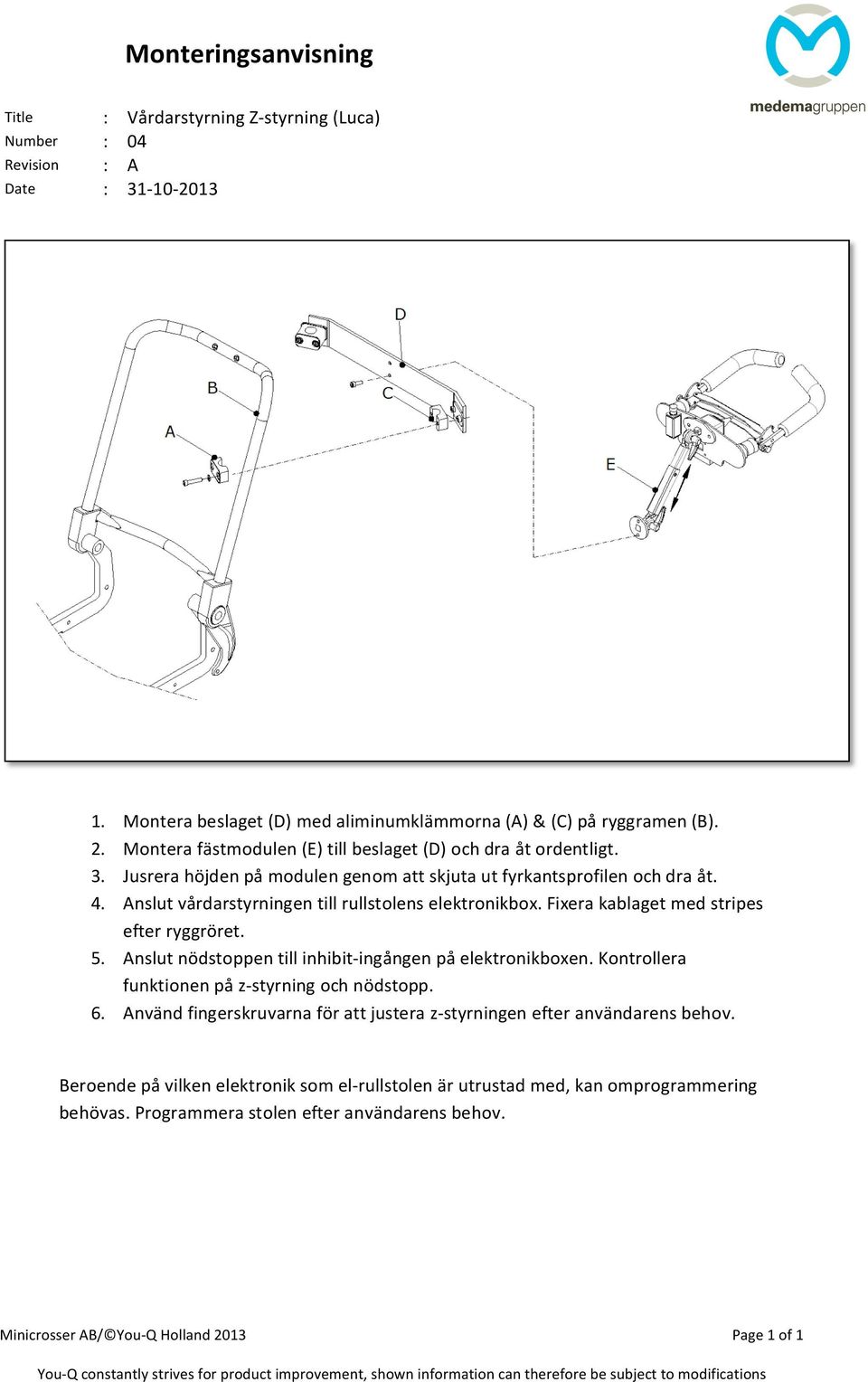

5 Title : Vårdarstyrning Z- styrning (Luca) Number : Montera beslaget (D) med aliminumklämmorna (A) & (C) på ryggramen (B). 2. Montera fästmodulen (E) till beslaget (D) och dra åt ordentligt. 3. Jusrera höjden på modulen genom att skjuta ut fyrkantsprofilen och dra åt. 4. Anslut vårdarstyrningen till rullstolens elektronikbox. Fixera kablaget med stripes efter ryggröret. 5. Anslut nödstoppen till inhibit- ingången på elektronikboxen. Kontrollera funktionen på z- styrning och nödstopp. 6. Använd fingerskruvarna för att justera z- styrningen efter användarens behov. Beroende på vilken elektronik som el- rullstolen är utrustad med, kan omprogrammering behövas. Programmera stolen efter användarens behov. Minicrosser AB/ You- Q Holland 2013

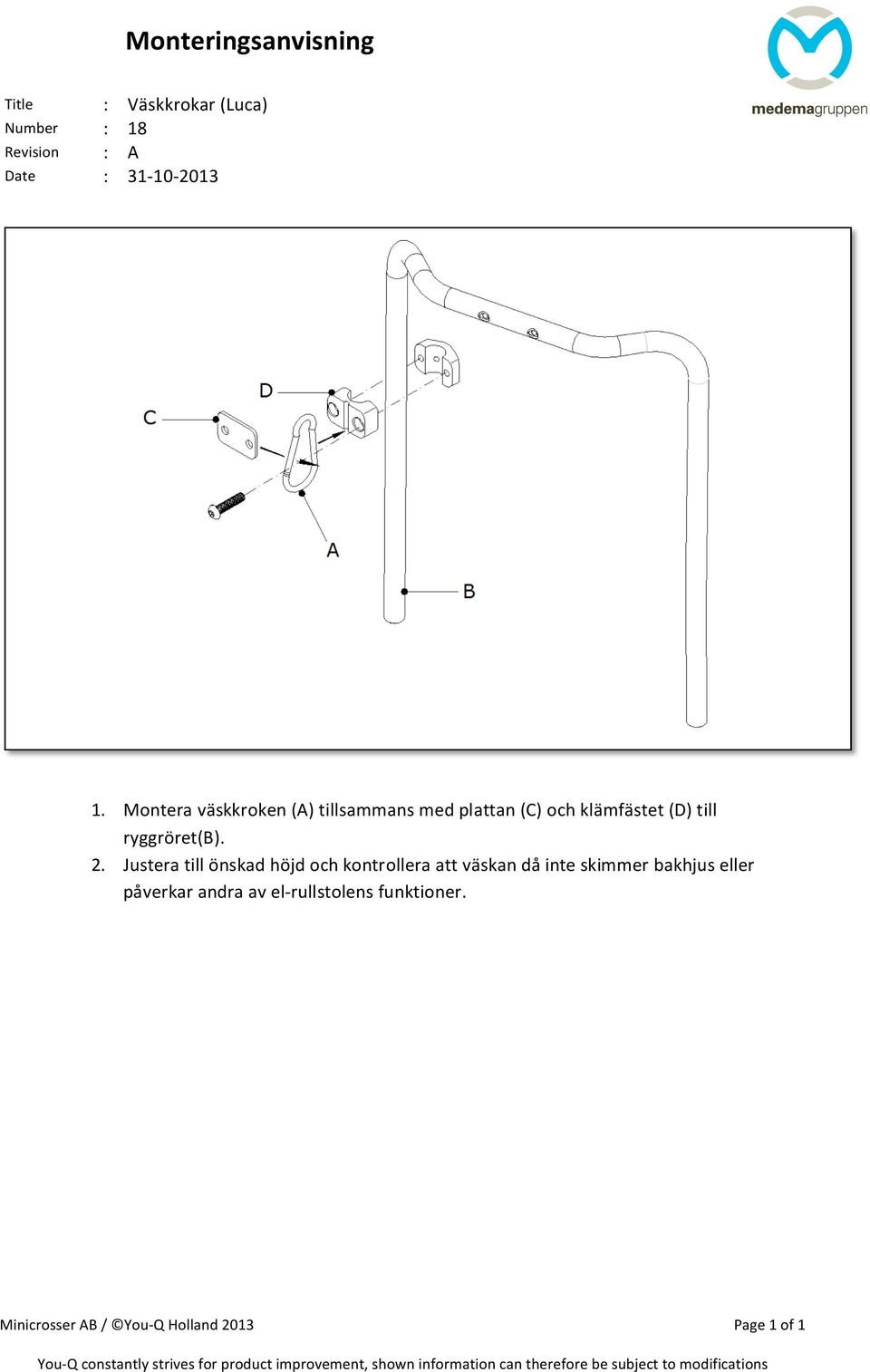

6 Title : Väskkrokar (Luca) Number : Montera väskkroken (A) tillsammans med plattan (C) och klämfästet (D) till ryggröret(b). 2. Justera till önskad höjd och kontrollera att väskan då inte skimmer bakhjus eller påverkar andra av el- rullstolens funktioner. Minicrosser AB / You- Q Holland 2013

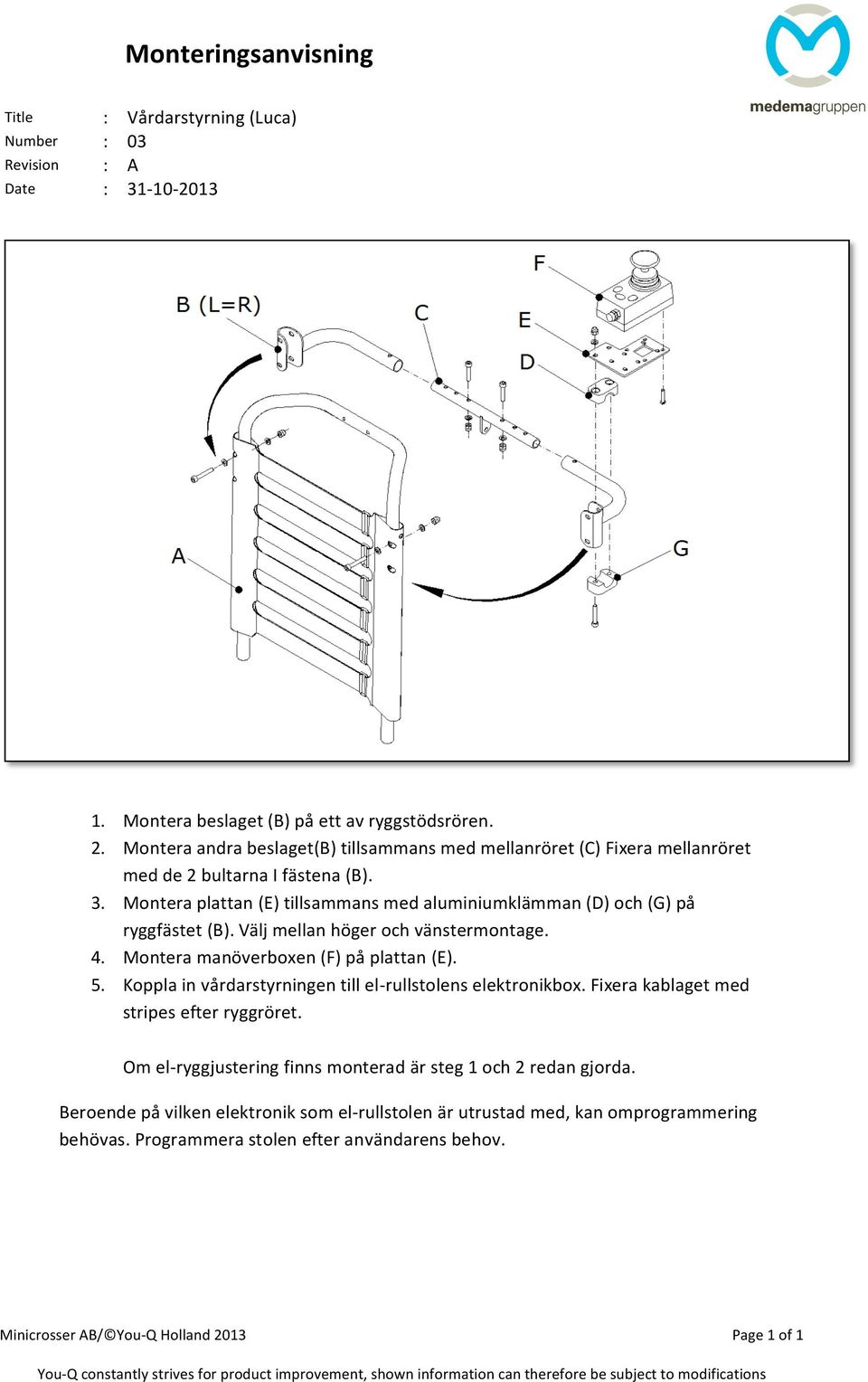

7 Title : Vårdarstyrning (Luca) Number : Montera beslaget (B) på ett av ryggstödsrören. 2. Montera andra beslaget(b) tillsammans med mellanröret (C) Fixera mellanröret med de 2 bultarna I fästena (B). 3. Montera plattan (E) tillsammans med aluminiumklämman (D) och (G) på ryggfästet (B). Välj mellan höger och vänstermontage. 4. Montera manöverboxen (F) på plattan (E). 5. Koppla in vårdarstyrningen till el- rullstolens elektronikbox. Fixera kablaget med stripes efter ryggröret. Om el- ryggjustering finns monterad är steg 1 och 2 redan gjorda. Beroende på vilken elektronik som el- rullstolen är utrustad med, kan omprogrammering behövas. Programmera stolen efter användarens behov. Minicrosser AB/ You- Q Holland 2013

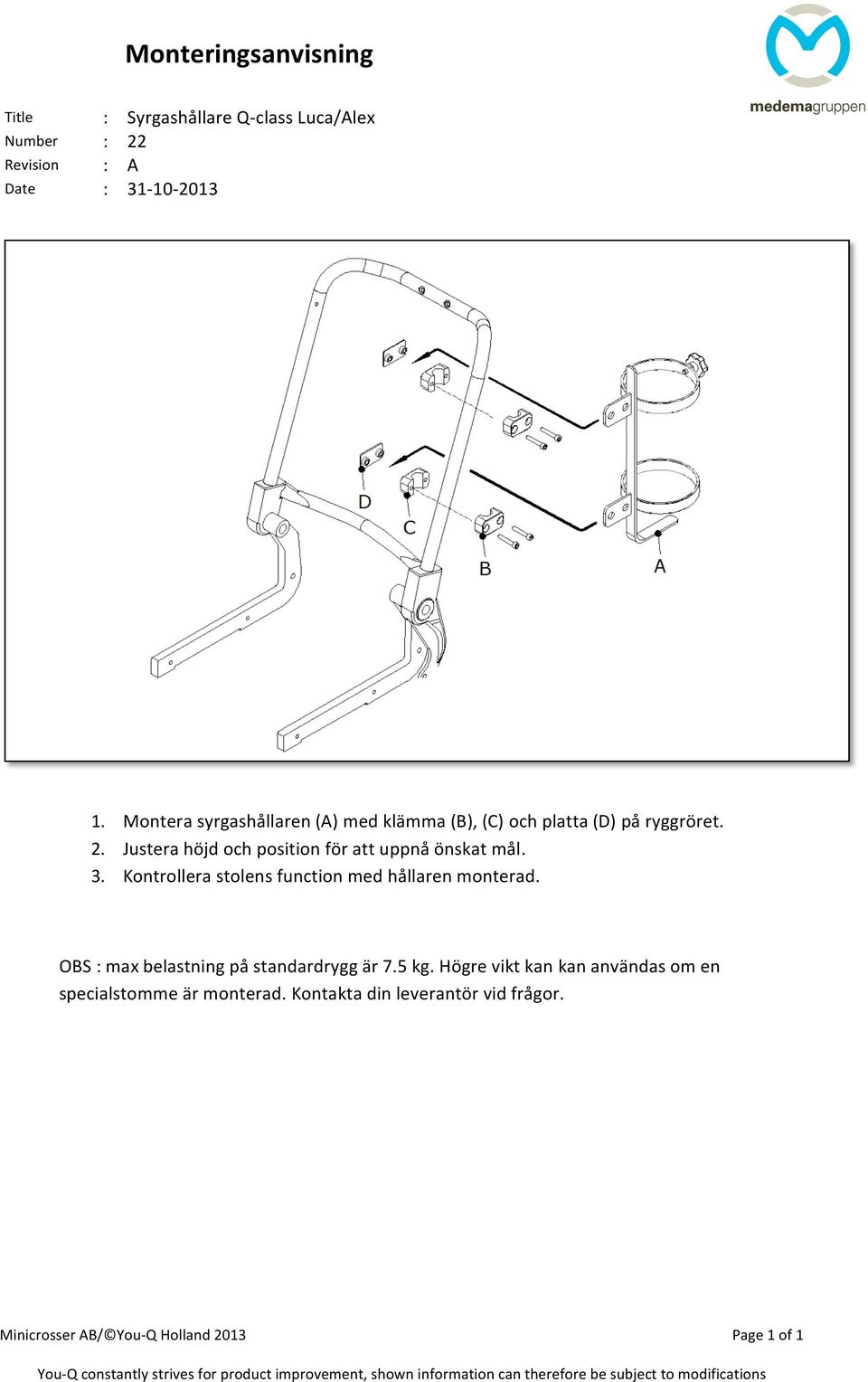

8 Title : Syrgashållare Q- class Luca/Alex Number : Montera syrgashållaren (A) med klämma (B), (C) och platta (D) på ryggröret. 2. Justera höjd och position för att uppnå önskat mål. 3. Kontrollera stolens function med hållaren monterad. OBS : max belastning på standardrygg är 7.5 kg. Högre vikt kan kan användas om en specialstomme är monterad. Kontakta din leverantör vid frågor. Minicrosser AB/ You- Q Holland 2013

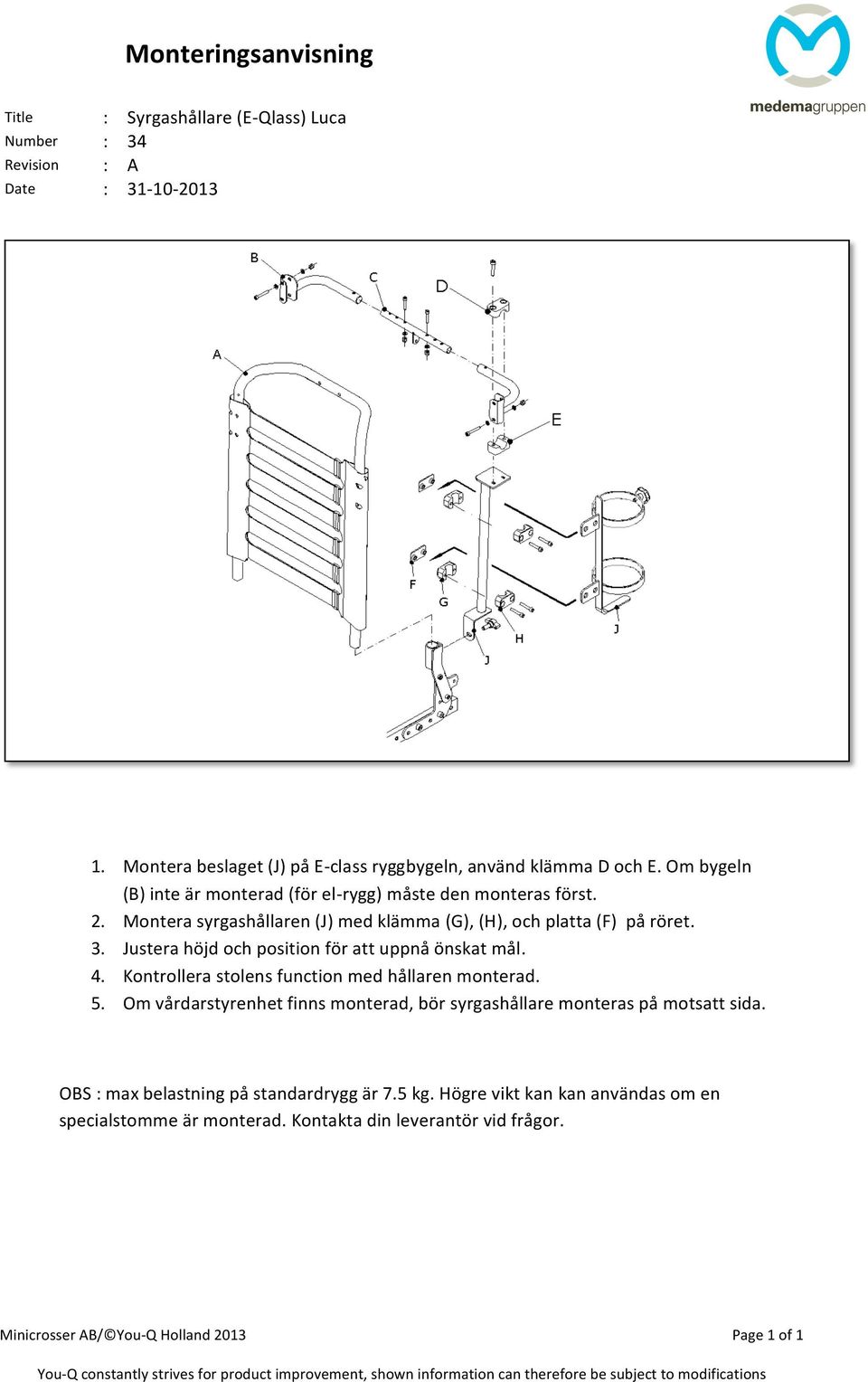

9 Title : Syrgashållare (E- Qlass) Luca Number : Montera beslaget (J) på E- class ryggbygeln, använd klämma D och E. Om bygeln (B) inte är monterad (för el- rygg) måste den monteras först. 2. Montera syrgashållaren (J) med klämma (G), (H), och platta (F) på röret. 3. Justera höjd och position för att uppnå önskat mål. 4. Kontrollera stolens function med hållaren monterad. 5. Om vårdarstyrenhet finns monterad, bör syrgashållare monteras på motsatt sida. OBS : max belastning på standardrygg är 7.5 kg. Högre vikt kan kan användas om en specialstomme är monterad. Kontakta din leverantör vid frågor. Minicrosser AB/ You- Q Holland 2013

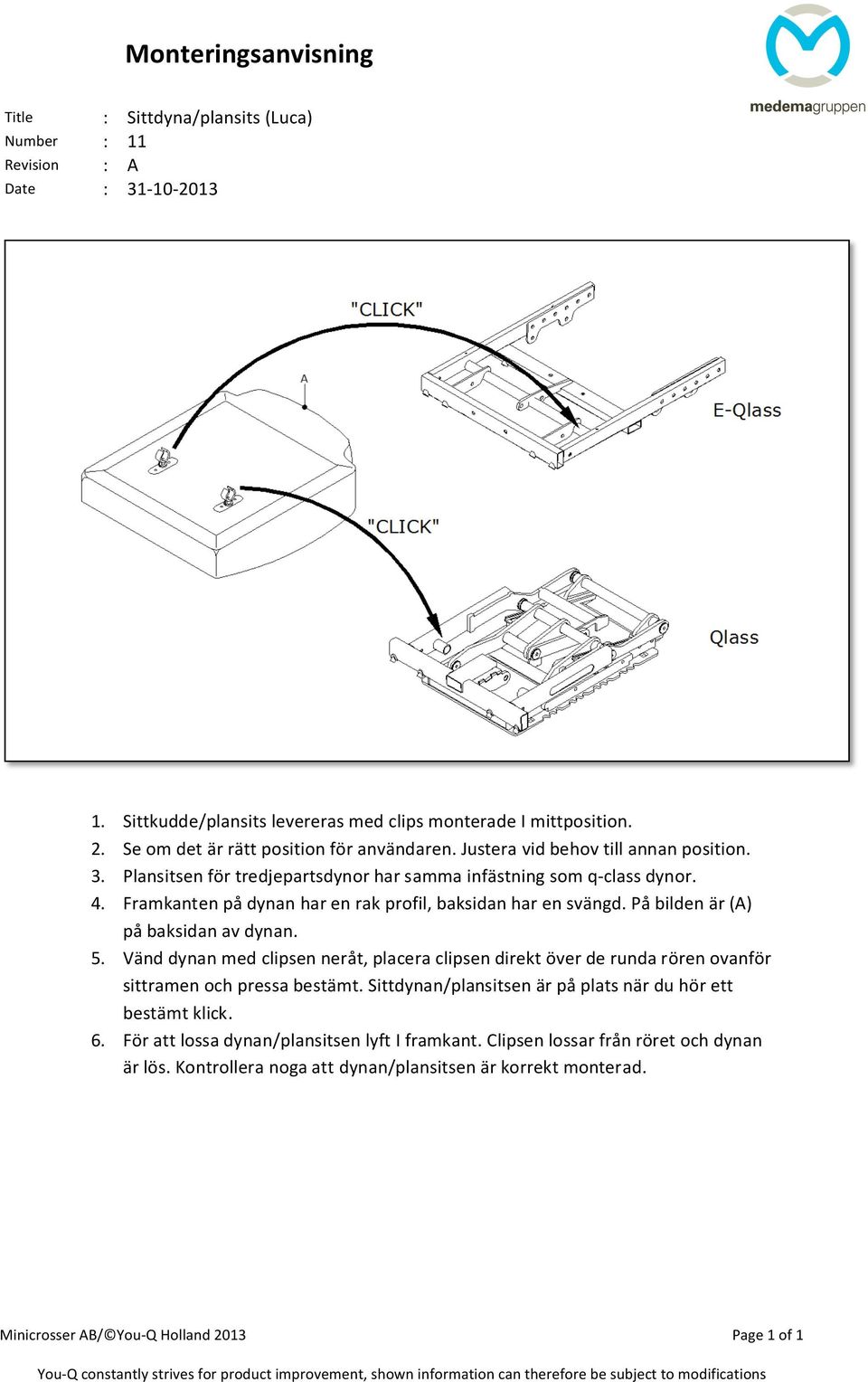

10 Title : Sittdyna/plansits (Luca) Number : Sittkudde/plansits levereras med clips monterade I mittposition. 2. Se om det är rätt position för användaren. Justera vid behov till annan position. 3. Plansitsen för tredjepartsdynor har samma infästning som q- class dynor. 4. Framkanten på dynan har en rak profil, baksidan har en svängd. På bilden är (A) på baksidan av dynan. 5. Vänd dynan med clipsen neråt, placera clipsen direkt över de runda rören ovanför sittramen och pressa bestämt. Sittdynan/plansitsen är på plats när du hör ett bestämt klick. 6. För att lossa dynan/plansitsen lyft I framkant. Clipsen lossar från röret och dynan är lös. Kontrollera noga att dynan/plansitsen är korrekt monterad. Minicrosser AB/ You- Q Holland 2013

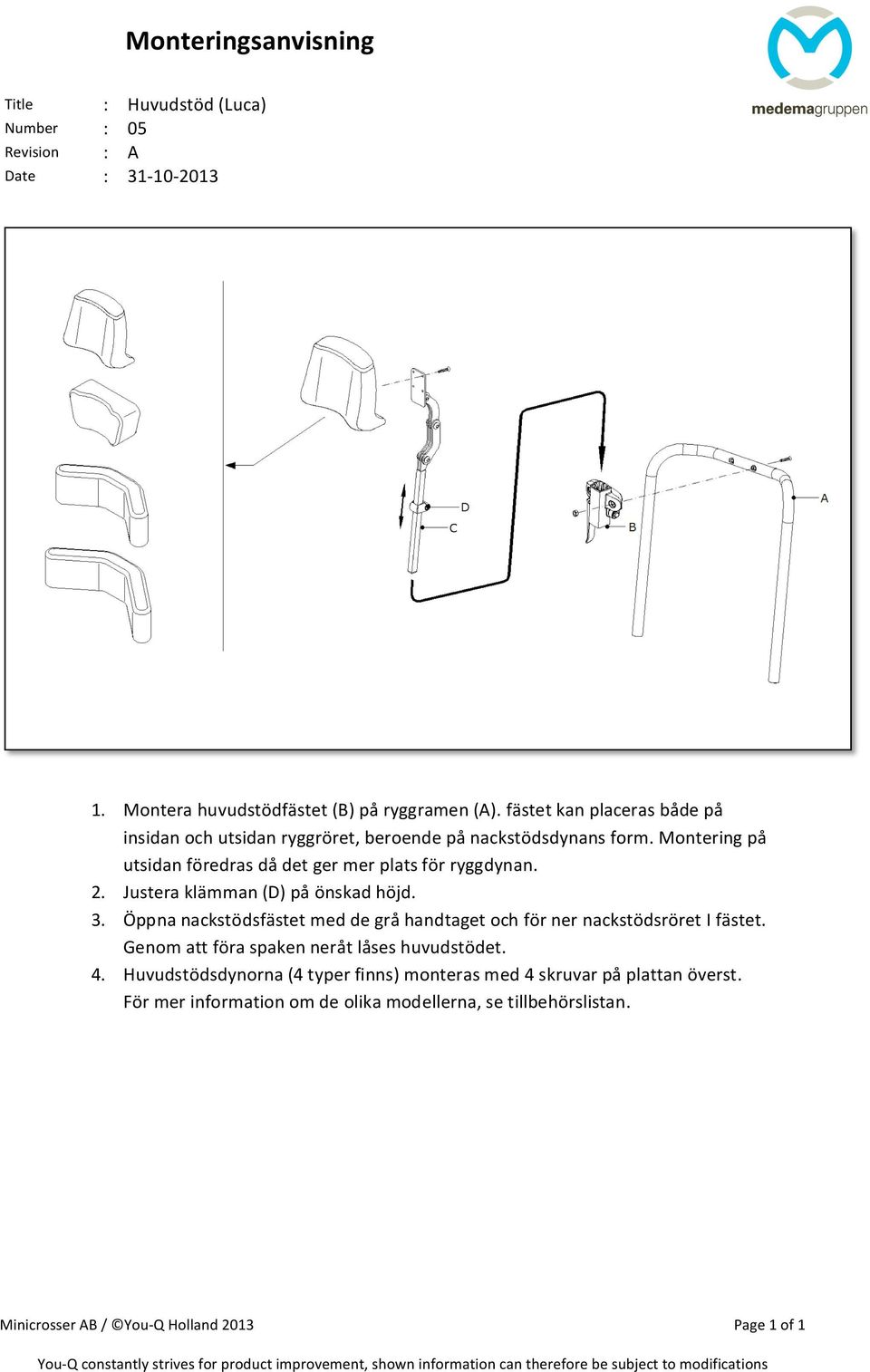

11 Title : Huvudstöd (Luca) Number : Montera huvudstödfästet (B) på ryggramen (A). fästet kan placeras både på insidan och utsidan ryggröret, beroende på nackstödsdynans form. Montering på utsidan föredras då det ger mer plats för ryggdynan. 2. Justera klämman (D) på önskad höjd. 3. Öppna nackstödsfästet med de grå handtaget och för ner nackstödsröret I fästet. Genom att föra spaken neråt låses huvudstödet. 4. Huvudstödsdynorna (4 typer finns) monteras med 4 skruvar på plattan överst. För mer information om de olika modellerna, se tillbehörslistan. Minicrosser AB / You- Q Holland 2013

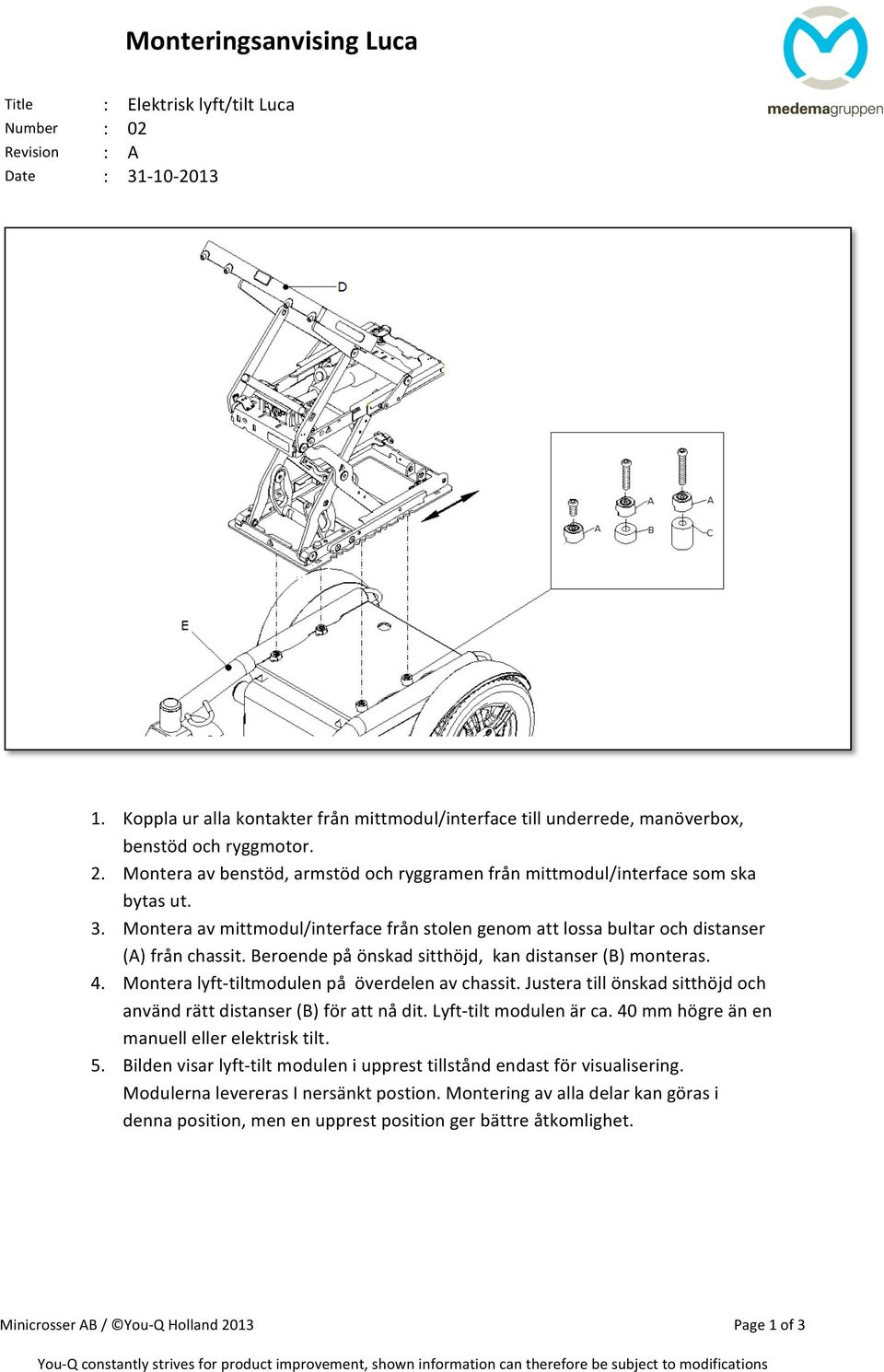

12 Monteringsanvising Luca Title : Elektrisk lyft/tilt Luca Number : Koppla ur alla kontakter från mittmodul/interface till underrede, manöverbox, benstöd och ryggmotor. 2. Montera av benstöd, armstöd och ryggramen från mittmodul/interface som ska bytas ut. 3. Montera av mittmodul/interface från stolen genom att lossa bultar och distanser (A) från chassit. Beroende på önskad sitthöjd, kan distanser (B) monteras. 4. Montera lyft- tiltmodulen på överdelen av chassit. Justera till önskad sitthöjd och använd rätt distanser (B) för att nå dit. Lyft- tilt modulen är ca. 40 mm högre än en manuell eller elektrisk tilt. 5. Bilden visar lyft- tilt modulen i upprest tillstånd endast för visualisering. Modulerna levereras I nersänkt postion. Montering av alla delar kan göras i denna position, men en upprest position ger bättre åtkomlighet. Minicrosser AB / You- Q Holland 2013 Page 1 of 3
13 Monteringsanvising Luca Title : Elektrisk lyft/tilt Luca Number : För FWD och RWD/MWD el- rullstolar är 3 positioner möjliga för lyft/tilt- modulen. (se bild ovanför). Mittposition är standard, beroende på hur stolen är uppbyggd är det möjligt att uppnå en passande balans med två andra positionerna. 7. Eftter montering, dra åt skruvar. 8. När modulen är fixerad I underredet, kan alla tidigare avmonterade delar återmonteras. Minicrosser AB / You- Q Holland 2013 Page 2 of 3

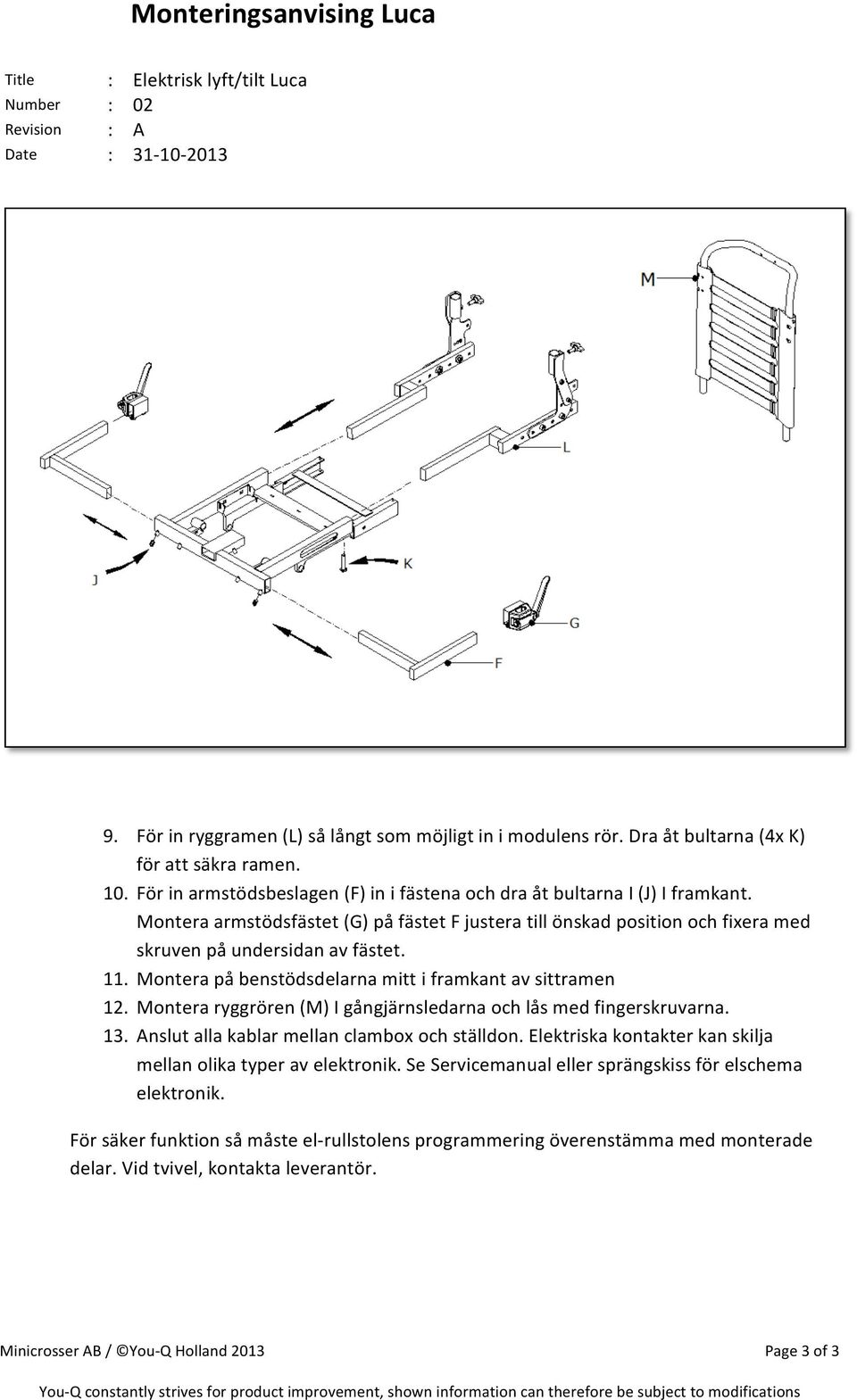

14 Monteringsanvising Luca Title : Elektrisk lyft/tilt Luca Number : För in ryggramen (L) så långt som möjligt in i modulens rör. Dra åt bultarna (4x K) för att säkra ramen. 10. För in armstödsbeslagen (F) in i fästena och dra åt bultarna I (J) I framkant. Montera armstödsfästet (G) på fästet F justera till önskad position och fixera med skruven på undersidan av fästet. 11. Montera på benstödsdelarna mitt i framkant av sittramen 12. Montera ryggrören (M) I gångjärnsledarna och lås med fingerskruvarna. 13. Anslut alla kablar mellan clambox och ställdon. Elektriska kontakter kan skilja mellan olika typer av elektronik. Se Servicemanual eller sprängskiss för elschema elektronik. För säker funktion så måste el- rullstolens programmering överenstämma med monterade delar. Vid tvivel, kontakta leverantör. Minicrosser AB / You- Q Holland 2013 Page 3 of 3

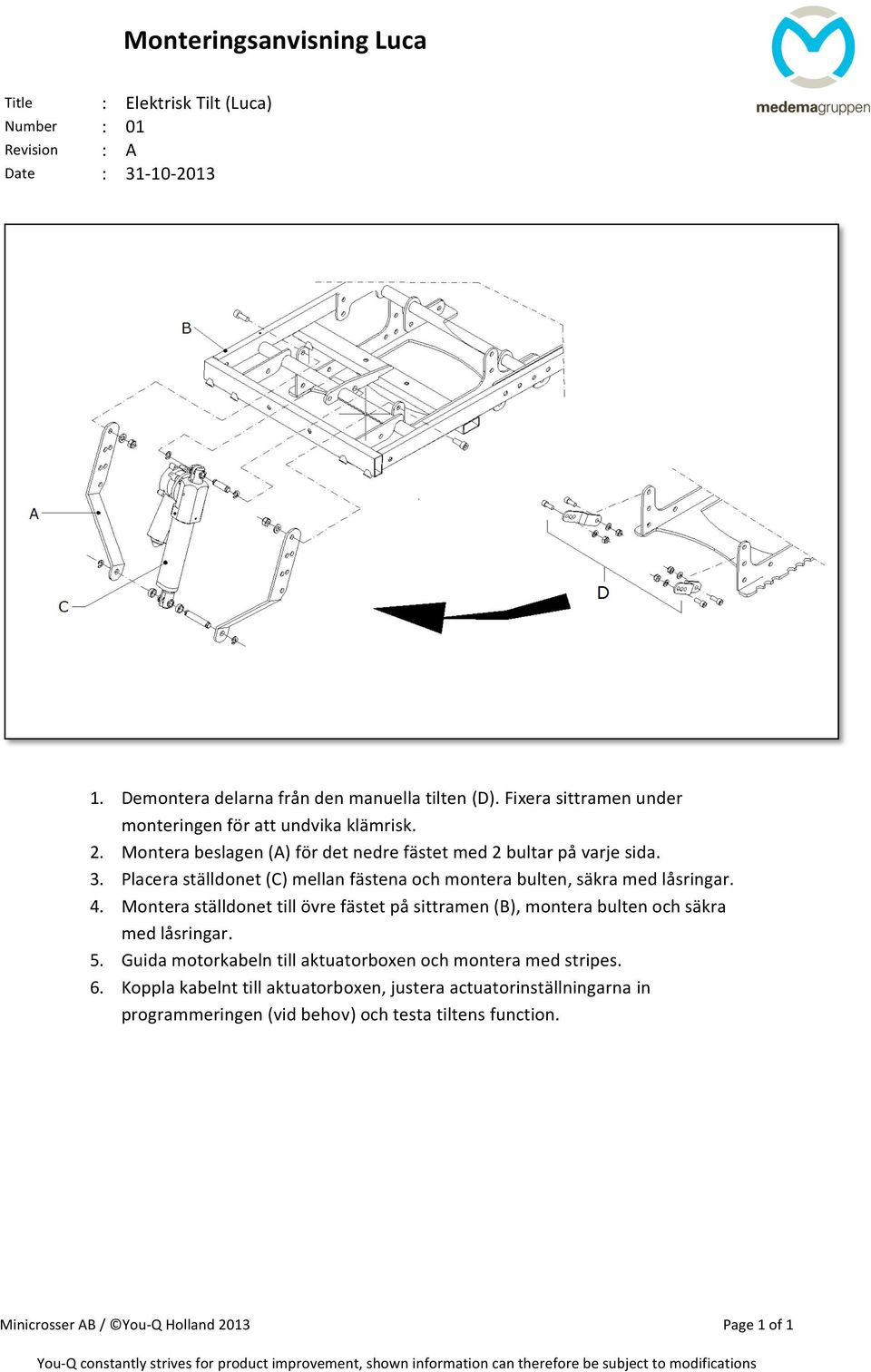

15 Luca Title : Elektrisk Tilt (Luca) Number : Demontera delarna från den manuella tilten (D). Fixera sittramen under monteringen för att undvika klämrisk. 2. Montera beslagen (A) för det nedre fästet med 2 bultar på varje sida. 3. Placera ställdonet (C) mellan fästena och montera bulten, säkra med låsringar. 4. Montera ställdonet till övre fästet på sittramen (B), montera bulten och säkra med låsringar. 5. Guida motorkabeln till aktuatorboxen och montera med stripes. 6. Koppla kabelnt till aktuatorboxen, justera actuatorinställningarna in programmeringen (vid behov) och testa tiltens function. Minicrosser AB / You- Q Holland 2013

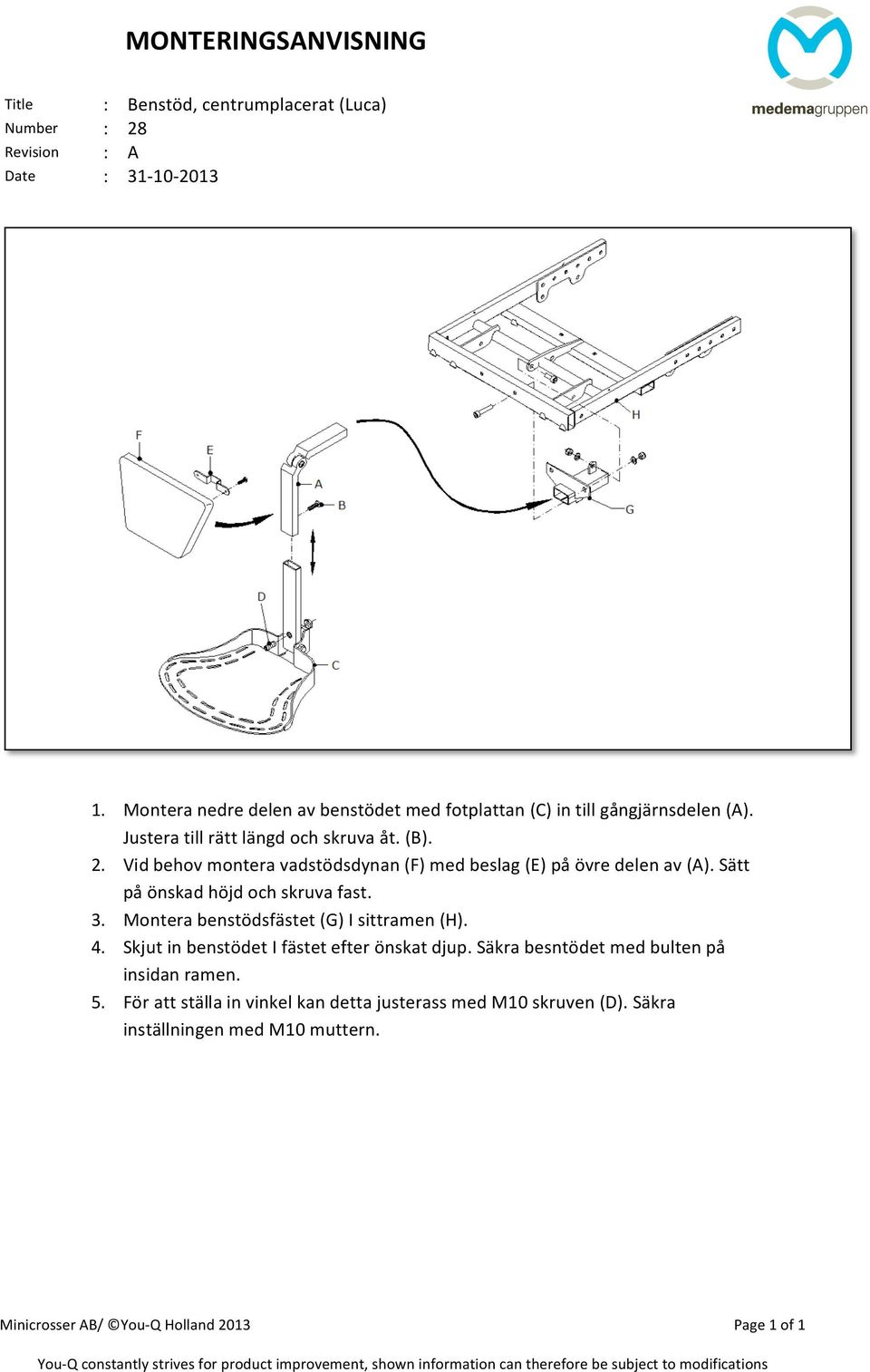

16 MONTERINGSANVISNING Title : Benstöd, centrumplacerat (Luca) Number : Montera nedre delen av benstödet med fotplattan (C) in till gångjärnsdelen (A). Justera till rätt längd och skruva åt. (B). 2. Vid behov montera vadstödsdynan (F) med beslag (E) på övre delen av (A). Sätt på önskad höjd och skruva fast. 3. Montera benstödsfästet (G) I sittramen (H). 4. Skjut in benstödet I fästet efter önskat djup. Säkra besntödet med bulten på insidan ramen. 5. För att ställa in vinkel kan detta justerass med M10 skruven (D). Säkra inställningen med M10 muttern. Minicrosser AB/ You- Q Holland 2013

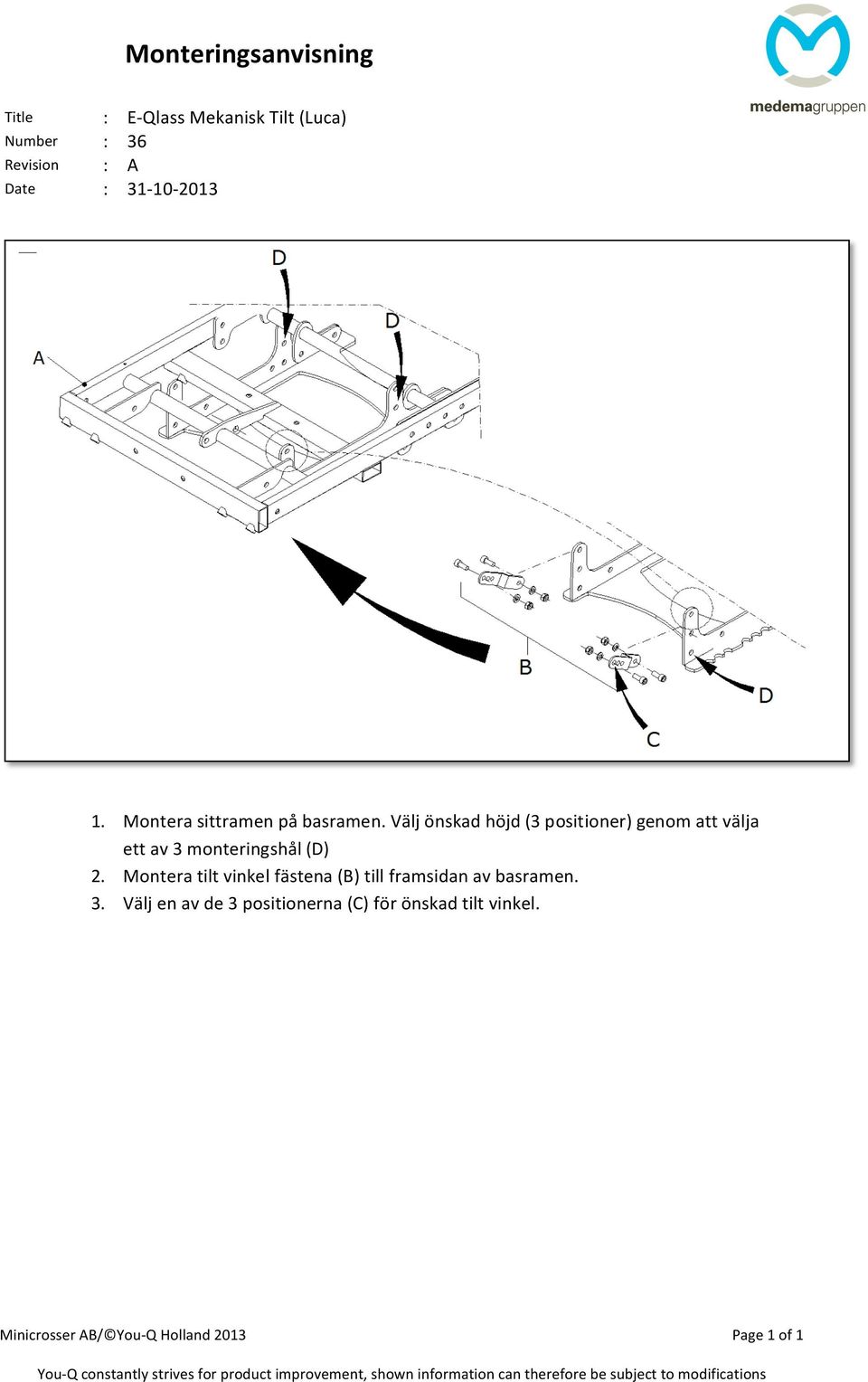

17 Title : E- Qlass Mekanisk Tilt (Luca) Number : Montera sittramen på basramen. Välj önskad höjd (3 positioner) genom att välja ett av 3 monteringshål (D) 2. Montera tilt vinkel fästena (B) till framsidan av basramen. 3. Välj en av de 3 positionerna (C) för önskad tilt vinkel. Minicrosser AB/ You- Q Holland 2013
18 medemagruppen Minicrosser AB - Bultgatan Kungälv - Tel
