Monteringsanvisningar Klicka på önskad monteringsanvisning, eller scrolla nedåt.

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "Monteringsanvisningar Klicka på önskad monteringsanvisning, eller scrolla nedåt."

Transkript

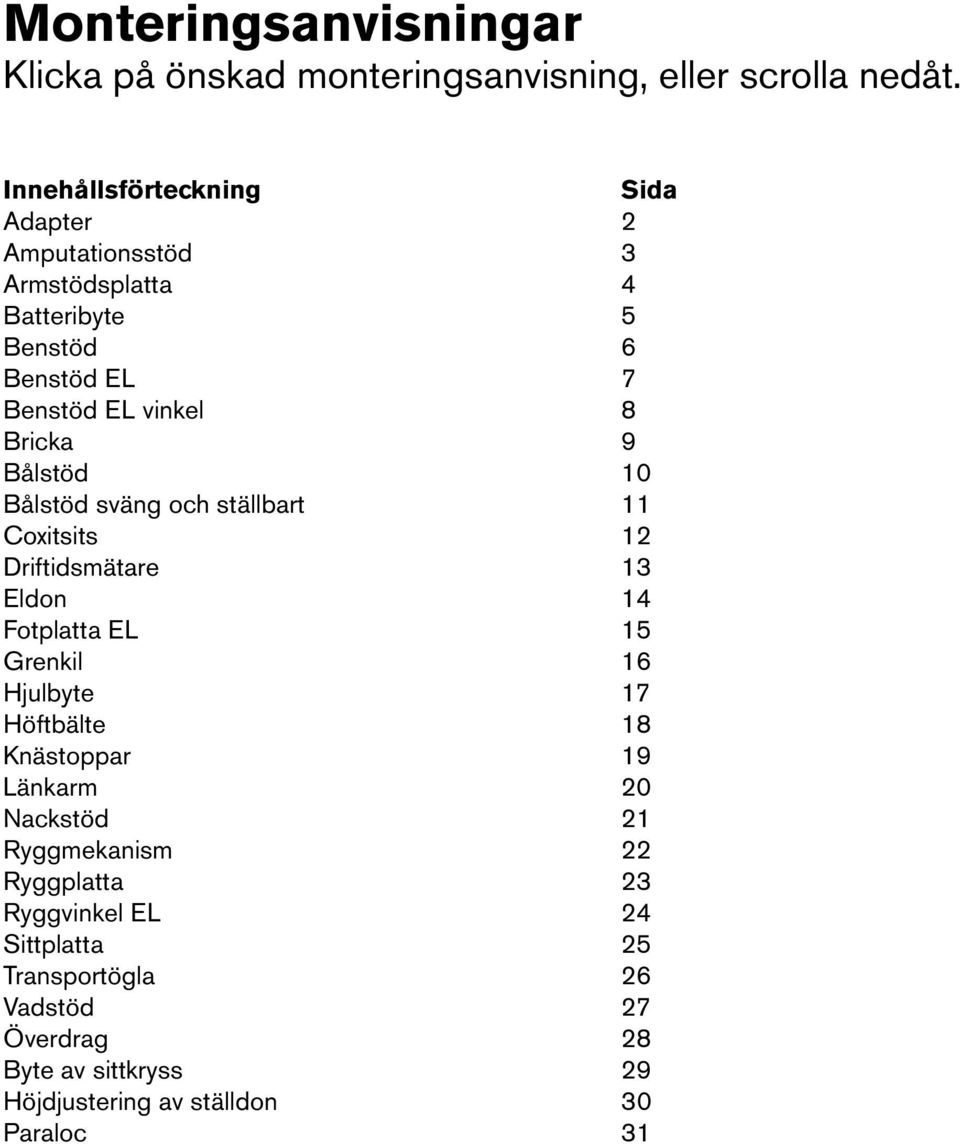

1 Monteringsanvisningar Klicka på önskad monteringsanvisning, eller scrolla nedåt. Innehållsförteckning Sida Adapter Amputationsstöd Armstödsplatta 4 Batteribyte 5 Benstöd 6 Benstöd EL 7 Benstöd EL vinkel 8 Bricka 9 Bålstöd 0 Bålstöd sväng och ställbart Coxitsits Driftidsmätare Eldon 4 Fotplatta EL 5 Grenkil 6 Hjulbyte 7 Höftbälte 8 Knästoppar 9 Länkarm 0 Nackstöd Ryggmekanism Ryggplatta Ryggvinkel EL 4 Sittplatta 5 Transportögla 6 Vadstöd 7 Överdrag 8 Byte av sittkryss 9 Höjdjustering av ställdon 0 Paraloc

2 Benstöds adapter REAL 9000, REAL MOBIL 600 Artikelnr:: 8007 September 00 Giltig från 0600 ADAPTER PAR ADAPTER HÖGER ADAPTER VÄNSTER Adapt Adapt Adapt 8009 Comfort Comfort Comfort Cross 807 Cross 806 Cross Meyra Meyra Meyra Ortopedia Ortopedia Ortopedia Spinner Spinner Spinner T-nyckel 5mm (Insexnyckel 5 mm) Montera adaptern () på vänster eller höger armstödsbåge () i de främre eller bakre hålen beroende på sitsens storlek. OBS! De ovala hålen ska vara placerade ut från stolen. Fäst armstödsbågen () på sittkrysset (). Ställ in rätt armstödsbredd och lås fast med ratt (4). Lås därefter fast adaptern i rätt läge genom att dra åt skruvarna (5) med T-nyckeln. Justera till rätt djup och lås med ratten (6)

3 Fäste Amputationsstöd/Amputationsstöd REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: April 009 Giltig från Amputationsstödsfäste Hö+Vä 74XX0 Amputationsstöd kudde 5x Amputationsstödsmekanism u fäste o stoppdetalj XX färgkoder finns i prislistan & utprovningsprotokollet. Innehåll st Fäste för amputationsstöd st Uppsättning erforderliga skruvar muttrar och brickor Insexnyckel 6 mm Ringnyckel mm Montera fästet för amputationsstöd () med två M8 genom hålen () på fästet och genom motsvarande hål på sittkryssets framsida. Observera att om stolen är vinkelställbar monteras fästet i sittkryssets övre del () om stolen ej är vinkelställbar monteras fästet i sittkryssets nedre del (4). Lås med låsmutter. Brickor skall användas på båda sidor. Amputationsstödet (7) monteras i öppningarna (5) och låses med rattarna (6). alt

4 Armstödsplatta REAL MOBIL 600 Artikelnr: 8008 Maj 009 Giltig från T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) För att montera på en ny armstödsplatta, skruva loss skruven på undersidan av armstödsplattan med Mercado nyckeln. Montera därefter på den nya armstödsplattan och dra åt skruven.

5 Byte av batteri REAL 600 Artikelnr: 8078 Februari 0 Giltig från Batteri Mobil 600 V5A Sonnenschein A5/5G Kablage Mobil 600 f batteri Montera bort skruven () Dra ut lådan () Dra ut batterierna () ur chassiet (4) koppla loss dem och ersätt dem med nya. Koppla in dem och skjut tillbaka dem i chassiet (4). Sätt tillbaka lådan () montera ihop med skruven () 4

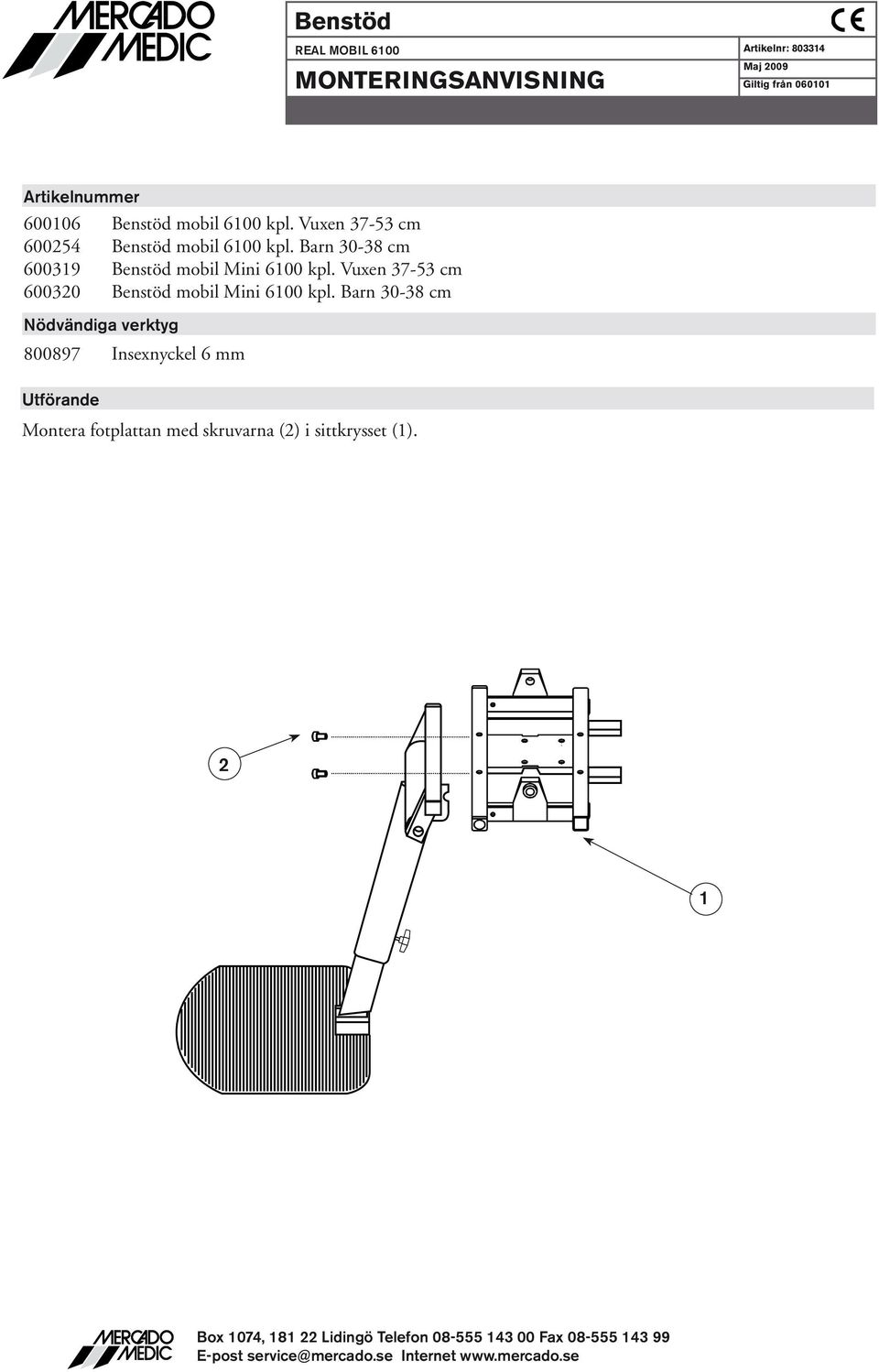

6 Benstöd REAL MOBIL 600 Artikelnr: 804 Maj 009 Giltig från Benstöd mobil 600 kpl. Vuxen 7-5 cm Benstöd mobil 600 kpl. Barn 0-8 cm 6009 Benstöd mobil Mini 600 kpl. Vuxen 7-5 cm 6000 Benstöd mobil Mini 600 kpl. Barn 0-8 cm Insexnyckel 6 mm Montera fotplattan med skruvarna () i sittkrysset ().

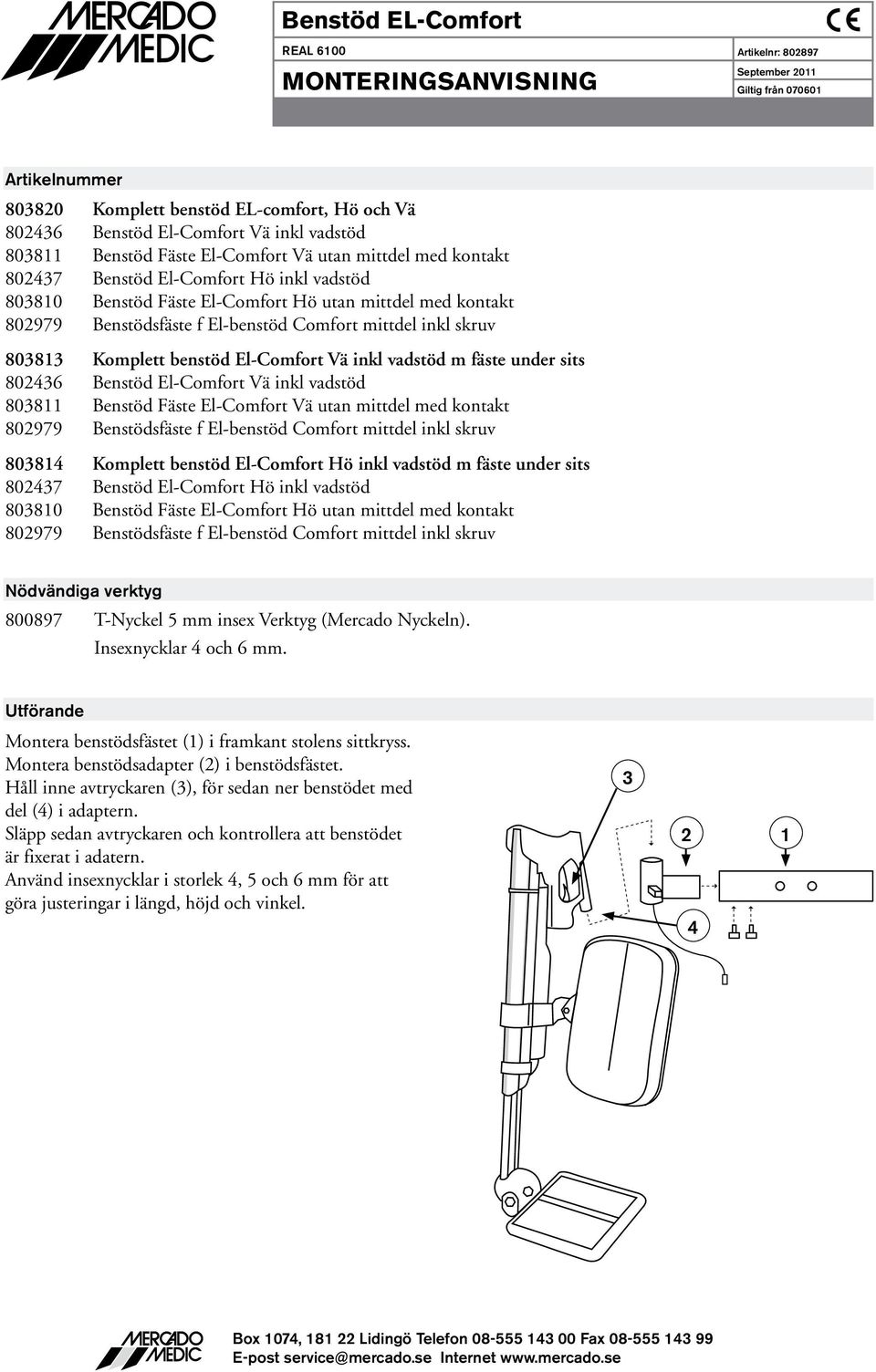

7 Benstöd EL-Comfort REAL 600 Artikelnr: September 0 Giltig från Komplett benstöd EL-comfort, Hö och Vä 8046 Benstöd El-Comfort Vä inkl vadstöd 808 Benstöd Fäste El-Comfort Vä utan mittdel med kontakt 8047 Benstöd El-Comfort Hö inkl vadstöd 8080 Benstöd Fäste El-Comfort Hö utan mittdel med kontakt Benstödsfäste f El-benstöd Comfort mittdel inkl skruv 808 Komplett benstöd El-Comfort Vä inkl vadstöd m fäste under sits 8046 Benstöd El-Comfort Vä inkl vadstöd 808 Benstöd Fäste El-Comfort Vä utan mittdel med kontakt Benstödsfäste f El-benstöd Comfort mittdel inkl skruv 8084 Komplett benstöd El-Comfort Hö inkl vadstöd m fäste under sits 8047 Benstöd El-Comfort Hö inkl vadstöd 8080 Benstöd Fäste El-Comfort Hö utan mittdel med kontakt Benstödsfäste f El-benstöd Comfort mittdel inkl skruv T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln). Insexnycklar 4 och 6 mm. Montera benstödsfästet () i framkant stolens sittkryss. Montera benstödsadapter () i benstödsfästet. Håll inne avtryckaren (), för sedan ner benstödet med del (4) i adaptern. Släpp sedan avtryckaren och kontrollera att benstödet är fixerat i adatern. Använd insexnycklar i storlek 4, 5 och 6 mm för att göra justeringar i längd, höjd och vinkel. 4

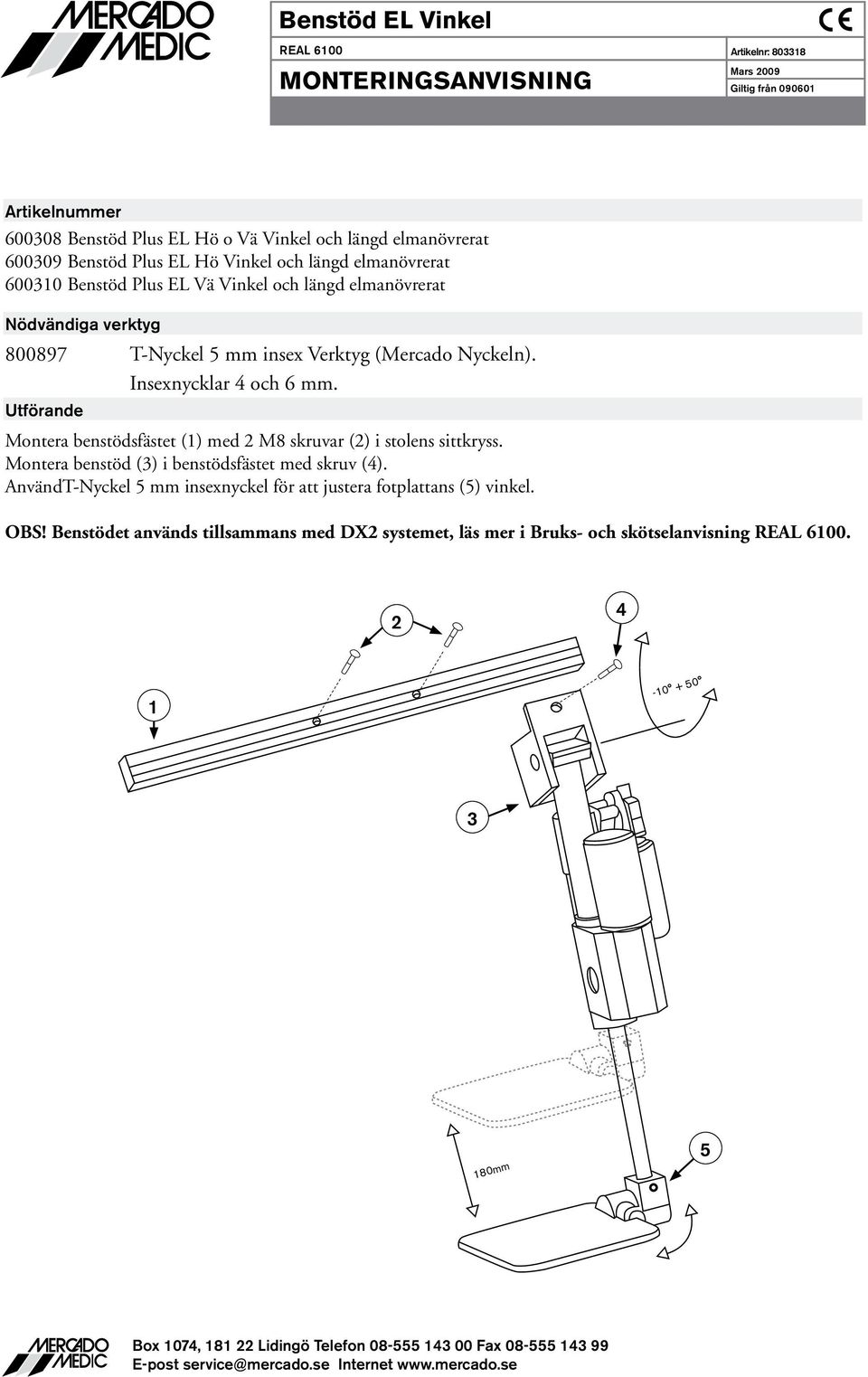

8 Benstöd EL Vinkel REAL 600 Artikelnr: 808 Mars 009 Giltig från Benstöd Plus EL Hö o Vä Vinkel och längd elmanövrerat Benstöd Plus EL Hö Vinkel och längd elmanövrerat 6000 Benstöd Plus EL Vä Vinkel och längd elmanövrerat T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln). Insexnycklar 4 och 6 mm. Montera benstödsfästet () med M8 skruvar () i stolens sittkryss. Montera benstöd () i benstödsfästet med skruv (4). AnvändT-Nyckel 5 mm insexnyckel för att justera fotplattans (5) vinkel. OBS! Benstödet används tillsammans med DX systemet, läs mer i Bruks- och skötselanvisning REAL mm 5

9 Bricka/Bord REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 80 April 009 Giltig från Bord Bricka 45x0 kpl Real 600/Real T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) Montera adaptern () på vänster eller höger armstödsbåge (). OBS! De ovala hålen ska vara placerade ut från stolen. Fäst armstödsbågen () på sittkrysset (). Ställ in rätt armstödsbredd och lås fast med ratt (4). Lås därefter fast adaptern i rätt läge genom att dra åt skruvarna (5) med T-nyckeln. Bordets djupledsläge justeras med hjälp av skruvarna (8). Bordets höjd justeras med fäste (7). Bordets kan höjas/sänkas och svängas med ratt (6). Under bordet finns en ratt (9) som kontrollerar bordets vinkling. Bord/Bricka går att montera på höger eller vänster sida Breddbåge PLUS Armstödsmekanism 600

10 Bålstöd REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 800 April 009 Giltig från Bålstödsmek. Medic Rak* Hö+Vä utan stoppdetalj Bålstödmek. Medic Svängd Hö+Vä utan stoppdetalj 80XX0 Bålstöd kudde 5x XX färgkoder finns i prislistan & utprovningsprotokollet. * Visas på bild T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) Stjärnmejsel/Skruvdragare Montera ihop bålstödet enligt bilden. Skruva i skruvarna (4) på den sida av bålstödsdynan som är försedd med nitar. Placera brukaren i stolen och prova ut lämplig placering av bålstöden. Skruva sedan fast bålstödsfästena i ryggplattan med skruvarna (). Bålstödet justeras i höjd med skruven (), i sidled med skruven ().Bålstödsplattans placering i djupled kan justeras genom att flytta skruvarna (4) inom bågens hålbild. 4

11 Sväng- och Ställbart bålstöd REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: April 009 Giltig från Bålstöd mek. Sväng & ställbar Hö+Vä u stoppdetalj Bålstöd kudde sväng & ställbar Bålstöd Fäste f special kudde f Bålstöd Sväng & ställbart T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) OBS! Endast höga barnryggar är förberedda för bålstöd Har du en stol som är tillverkad tidigare än januari 00 finns inga islagsmuttrar insatta i ryggen. Ny rygg kan beställas ifrån Mercado Medic. Känn efter var islagsmuttrarna sitter i stolsryggen. Skär upp ett litet kryss i tyget vid varje islagsmutter (4 st). Montera fast bålstödet enligt bilden, dra sedan i medföljande skruvar på plats (), med hjälp av insexnyckeln. Montera det andra bålstödet på samma sätt. För att ställa in bredden se till att inställningsbulten (4) är i sitt låsläge. Lossa sedan på skruv (). Ställ in bredden med brukaren i stolen. Drag åt skruv (). Lossa på låsskruv () och ställ in lämplig höjd. Dra sedan åt låsskruv (). OBS! Stor kraft erfodras ej. För att justera djupet lossas låsskruv (5). Flytta kudden framåt eller bakåt efter behov. Drag sedan åt låsskruv (5). OBS! Stor kraft erfodras ej. 5 4

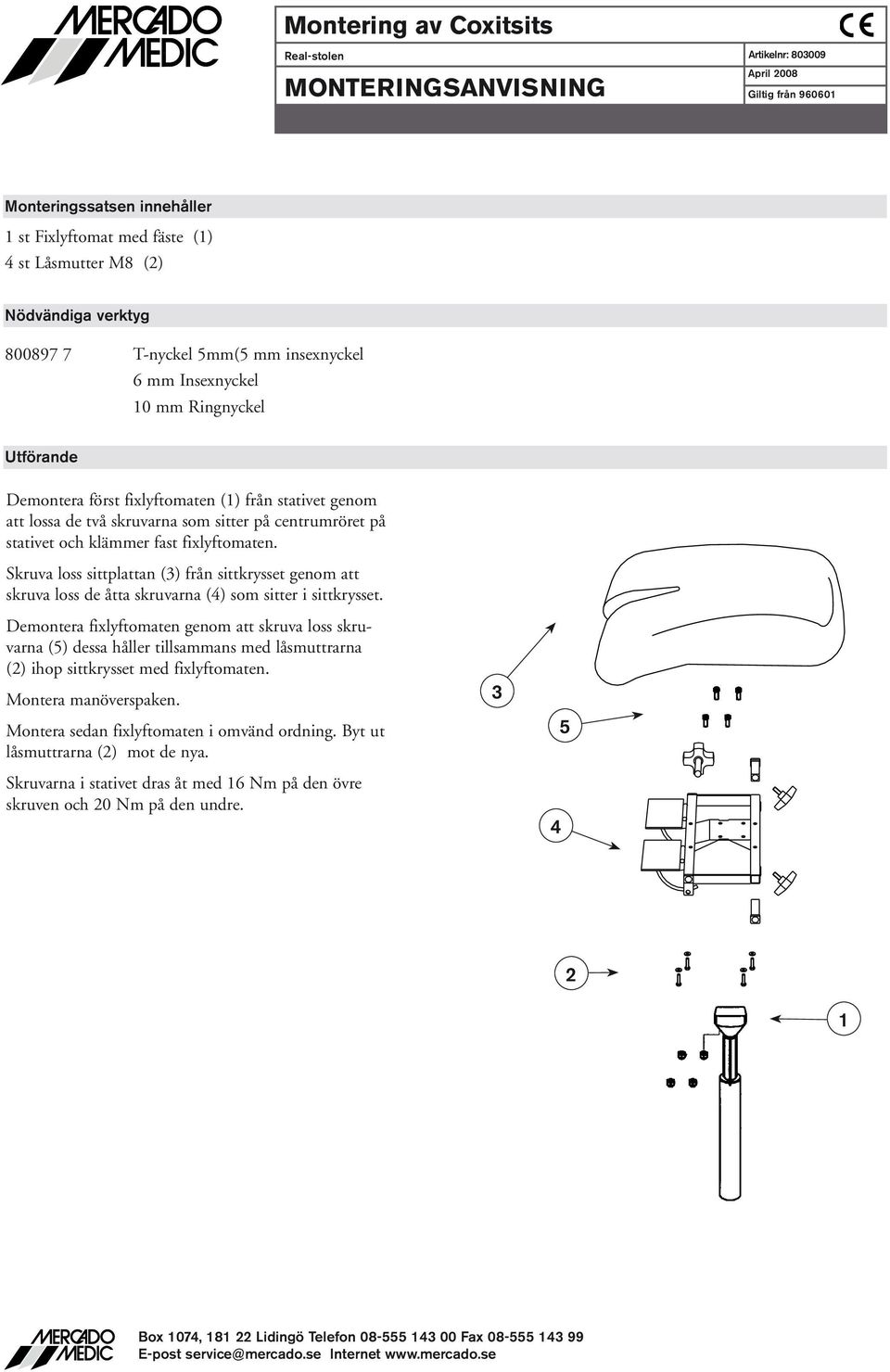

12 Montering av Coxitsits Real-stolen Artikelnr: April 008 Giltig från Monteringssatsen innehåller st Fixlyftomat med fäste () 4 st Låsmutter M8 () T-nyckel 5mm(5 mm insexnyckel 6 mm Insexnyckel 0 mm Ringnyckel Demontera först fixlyftomaten () från stativet genom att lossa de två skruvarna som sitter på centrumröret på stativet och klämmer fast fixlyftomaten. Skruva loss sittplattan () från sittkrysset genom att skruva loss de åtta skruvarna (4) som sitter i sittkrysset. Demontera fixlyftomaten genom att skruva loss skruvarna (5) dessa håller tillsammans med låsmuttrarna () ihop sittkrysset med fixlyftomaten. Montera manöverspaken. Montera sedan fixlyftomaten i omvänd ordning. Byt ut låsmuttrarna () mot de nya. Skruvarna i stativet dras åt med 6 Nm på den övre skruven och 0 Nm på den undre. 4 5

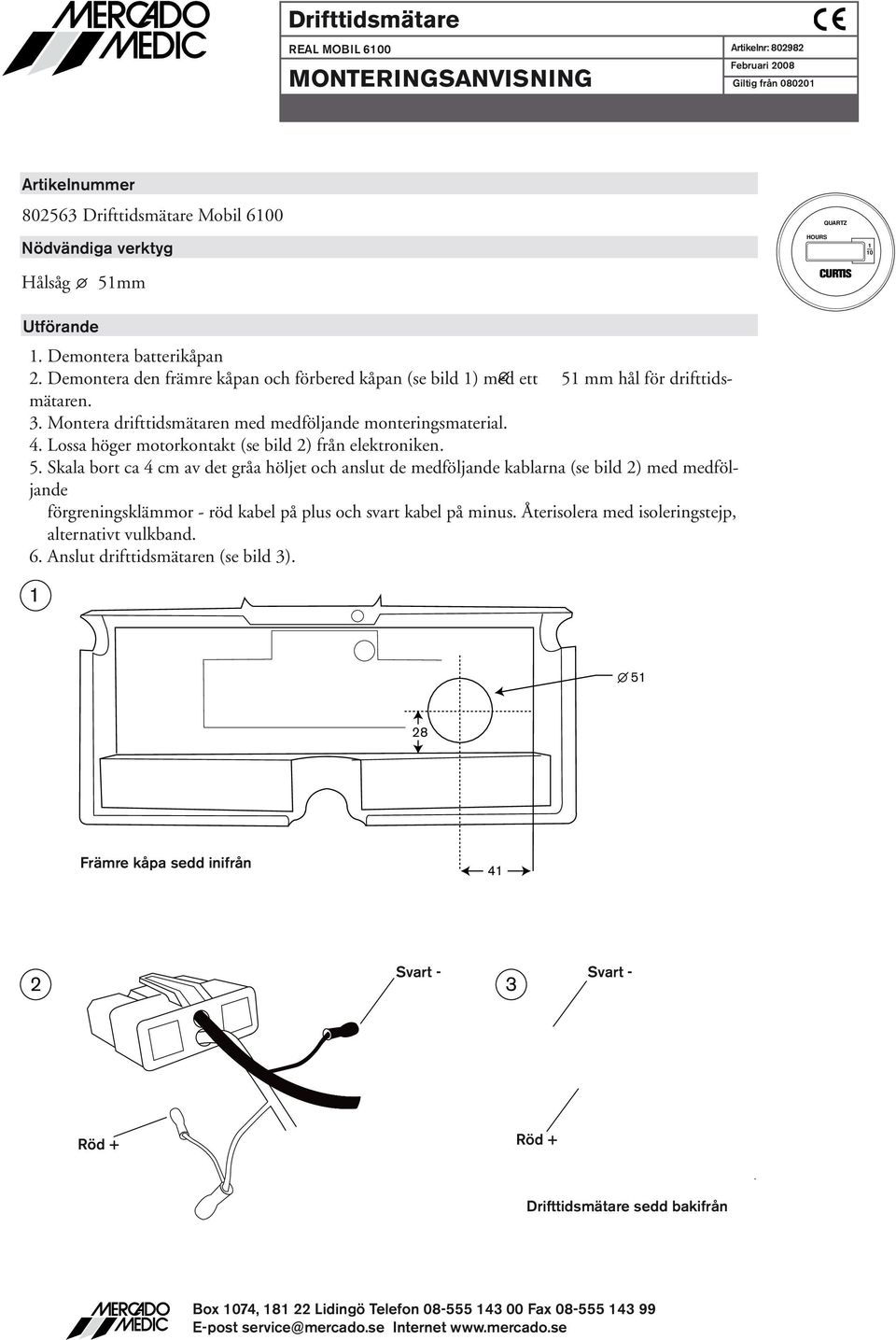

13 Drifttidsmätare REAL MOBIL 600 Artikelnr: 8098 Februari 008 Giltig från Drifttidsmätare Mobil 600 HOURS QUARTZ 0 Hålsåg 5mm CURTIS. Demontera batterikåpan. Demontera den främre kåpan och förbered kåpan (se bild ) med ett 5 mm hål för drifttidsmätaren.. Montera drifttidsmätaren med medföljande monteringsmaterial. 4. Lossa höger motorkontakt (se bild ) från elektroniken. 5. Skala bort ca 4 cm av det gråa höljet och anslut de medföljande kablarna (se bild ) med medföljande förgreningsklämmor - röd kabel på plus och svart kabel på minus. Återisolera med isoleringstejp, alternativt vulkband. 6. Anslut drifttidsmätaren (se bild ). 5 8 Främre kåpa sedd inifrån 4 Svart - Svart - Röd + Röd + Drifttidsmätare sedd bakifrån

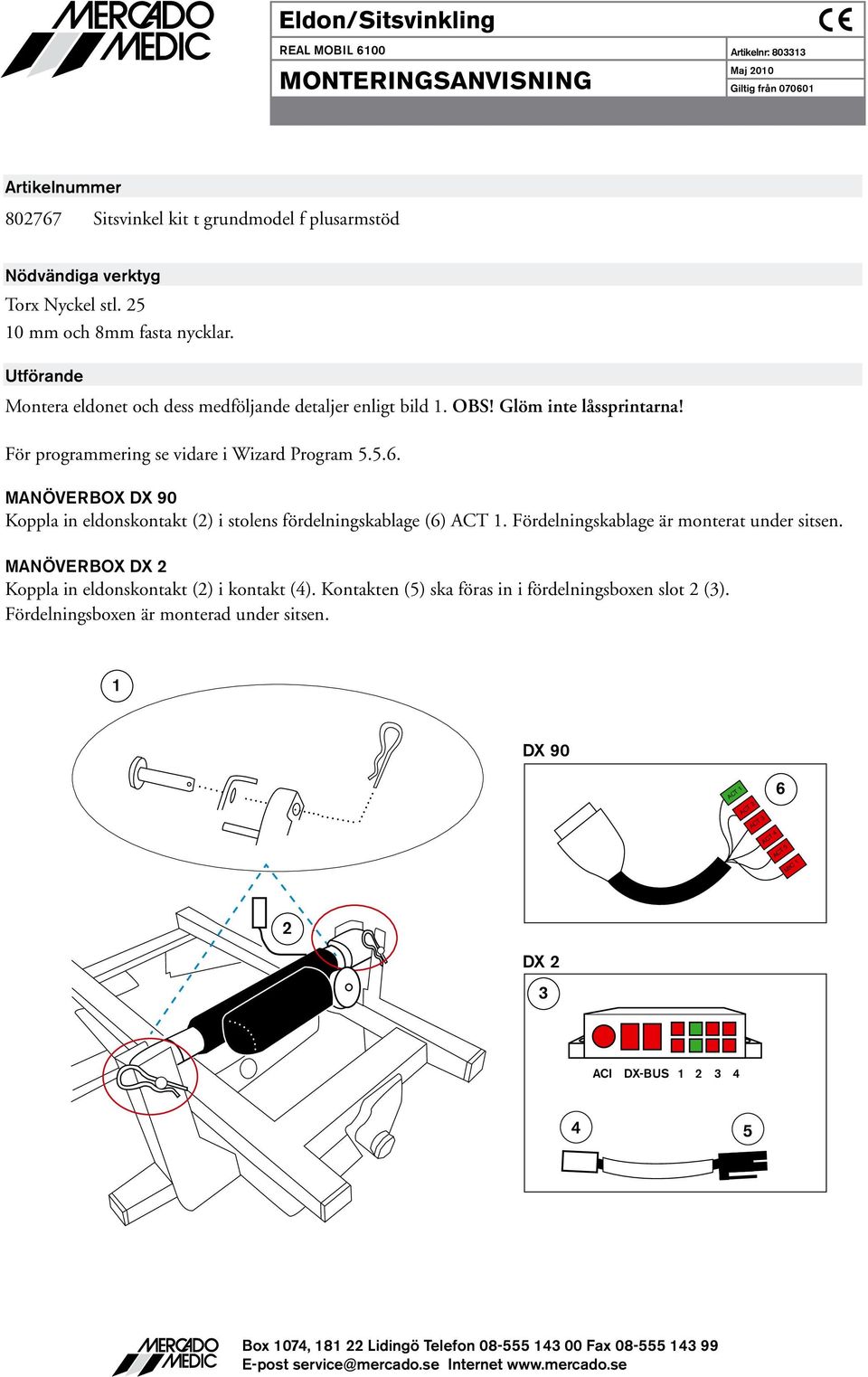

14 Eldon/Sitsvinkling REAL MOBIL 600 Artikelnr: 80 Maj 00 Giltig från Sitsvinkel kit t grundmodel f plusarmstöd Torx Nyckel stl. 5 0 mm och 8mm fasta nycklar. Montera eldonet och dess medföljande detaljer enligt bild. OBS! Glöm inte låssprintarna! För programmering se vidare i Wizard Program MANÖVERBOX DX 90 Koppla in eldonskontakt () i stolens fördelningskablage (6) ACT. Fördelningskablage är monterat under sitsen. MANÖVERBOX DX Koppla in eldonskontakt () i kontakt (4). Kontakten (5) ska föras in i fördelningsboxen slot (). Fördelningsboxen är monterad under sitsen. DX 90 6 ACT ACT ACT ACT 4 ACT 5 MIC DX ACI DX-BUS 4 4 5

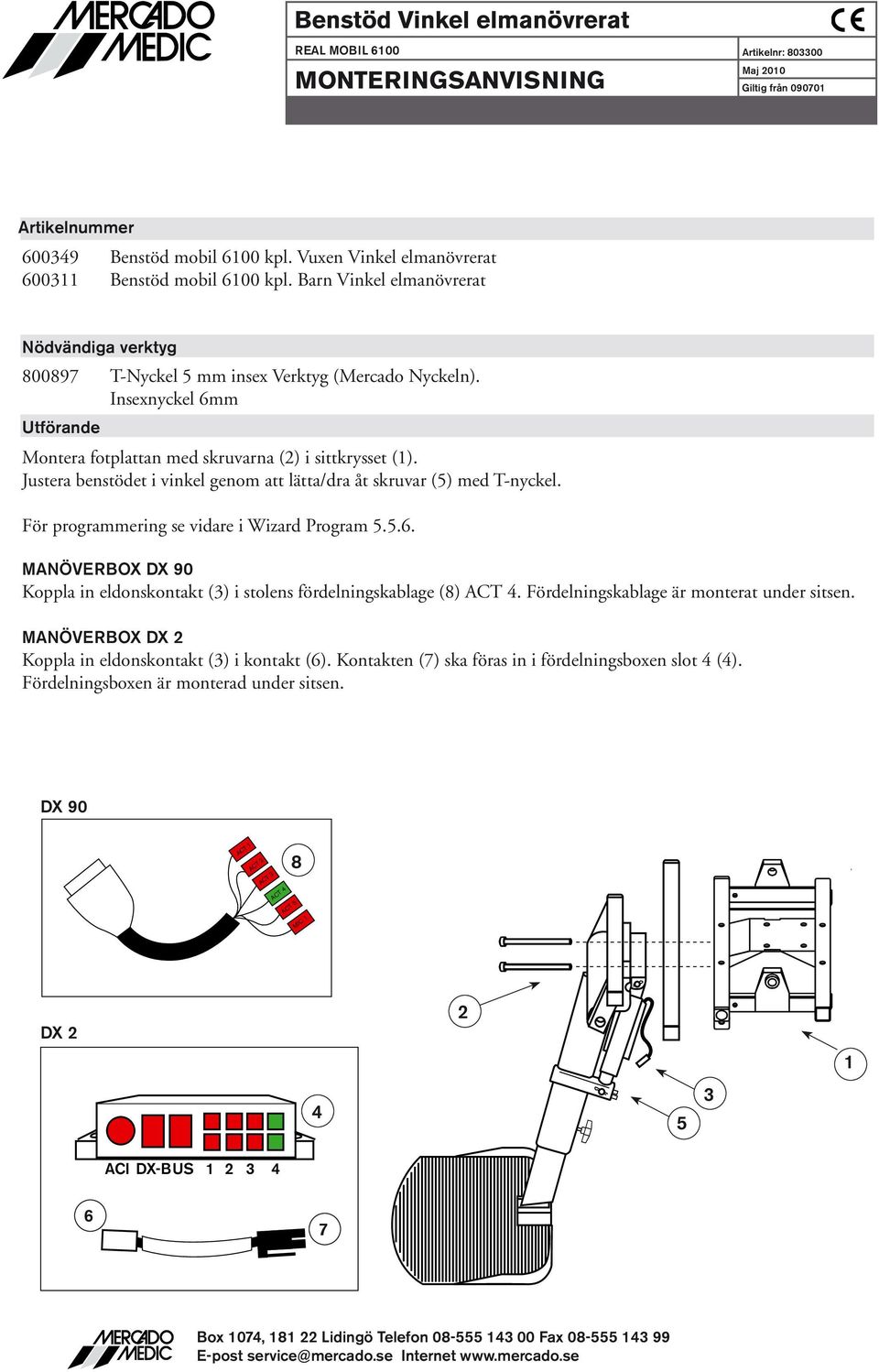

15 Benstöd Vinkel elmanövrerat REAL MOBIL 600 Artikelnr: 8000 Maj 00 Giltig från Benstöd mobil 600 kpl. Vuxen Vinkel elmanövrerat 600 Benstöd mobil 600 kpl. Barn Vinkel elmanövrerat T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln). Insexnyckel 6mm Montera fotplattan med skruvarna () i sittkrysset (). Justera benstödet i vinkel genom att lätta/dra åt skruvar (5) med T-nyckel. För programmering se vidare i Wizard Program MANÖVERBOX DX 90 Koppla in eldonskontakt () i stolens fördelningskablage (8) ACT 4. Fördelningskablage är monterat under sitsen. MANÖVERBOX DX Koppla in eldonskontakt () i kontakt (6). Kontakten (7) ska föras in i fördelningsboxen slot 4 (4). Fördelningsboxen är monterad under sitsen. DX 90 ACT ACT ACT ACT 4 ACT 5 MIC 8 DX 4 5 ACI DX-BUS 4 6 7

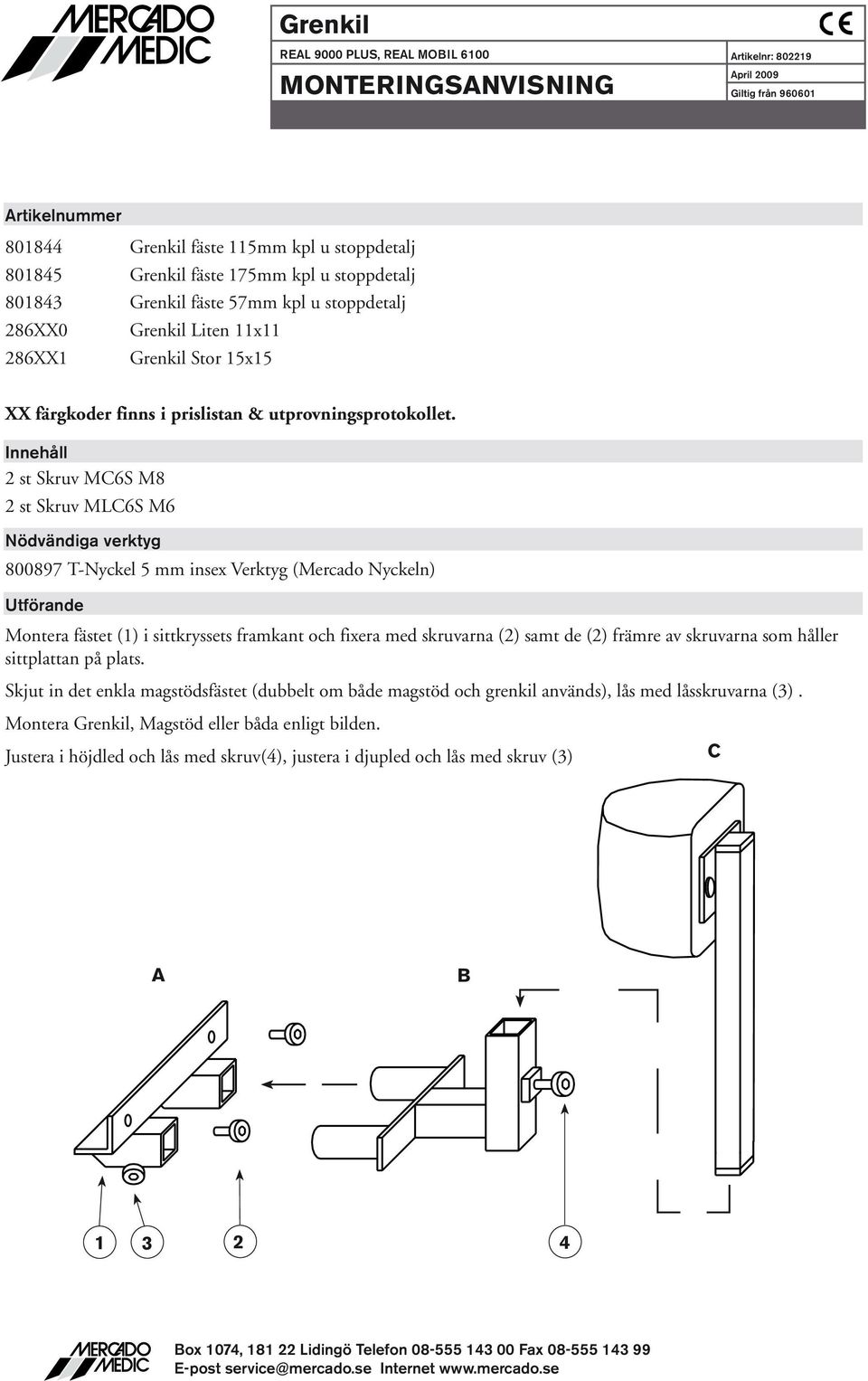

16 Grenkil REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 809 April 009 Giltig från Grenkil fäste 5mm kpl u stoppdetalj Grenkil fäste 75mm kpl u stoppdetalj 8084 Grenkil fäste 57mm kpl u stoppdetalj 86XX0 Grenkil Liten x 86XX Grenkil Stor 5x5 XX färgkoder finns i prislistan & utprovningsprotokollet. Innehåll st Skruv MC6S M8 st Skruv MLC6S M T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) Montera fästet () i sittkryssets framkant och fixera med skruvarna () samt de () främre av skruvarna som håller sittplattan på plats. Skjut in det enkla magstödsfästet (dubbelt om både magstöd och grenkil används), lås med låsskruvarna (). Montera Grenkil, Magstöd eller båda enligt bilden. Justera i höjdled och lås med skruv(4), justera i djupled och lås med skruv () C A B 4

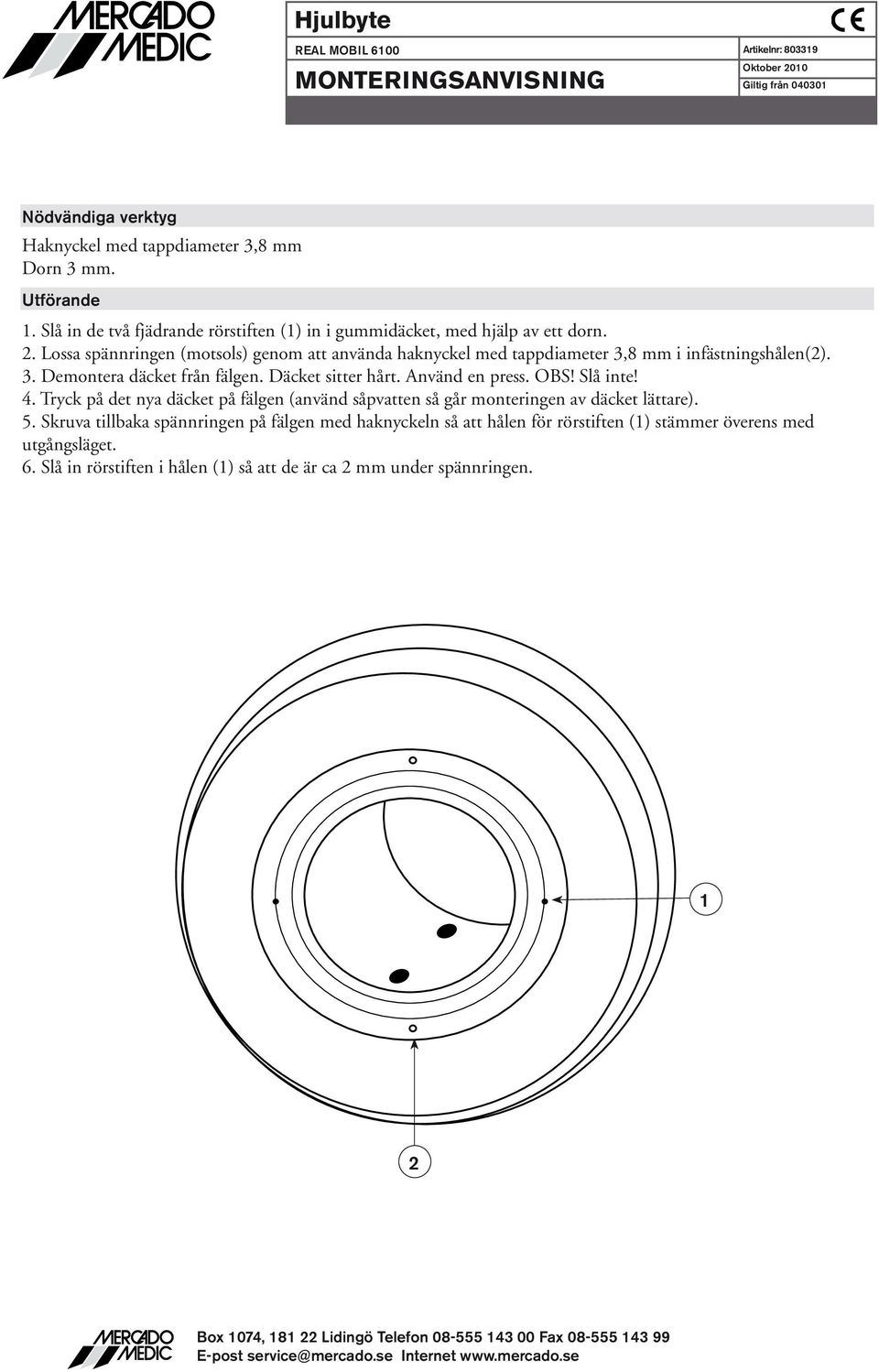

17 Hjulbyte REAL MOBIL 600 Artikelnr: 809 Oktober 00 Giltig från 0400 Haknyckel med tappdiameter,8 mm Dorn mm.. Slå in de två fjädrande rörstiften () in i gummidäcket, med hjälp av ett dorn.. Lossa spännringen (motsols) genom att använda haknyckel med tappdiameter,8 mm i infästningshålen().. Demontera däcket från fälgen. Däcket sitter hårt. Använd en press. OBS! Slå inte! 4. Tryck på det nya däcket på fälgen (använd såpvatten så går monteringen av däcket lättare). 5. Skruva tillbaka spännringen på fälgen med haknyckeln så att hålen för rörstiften () stämmer överens med utgångsläget. 6. Slå in rörstiften i hålen () så att de är ca mm under spännringen.

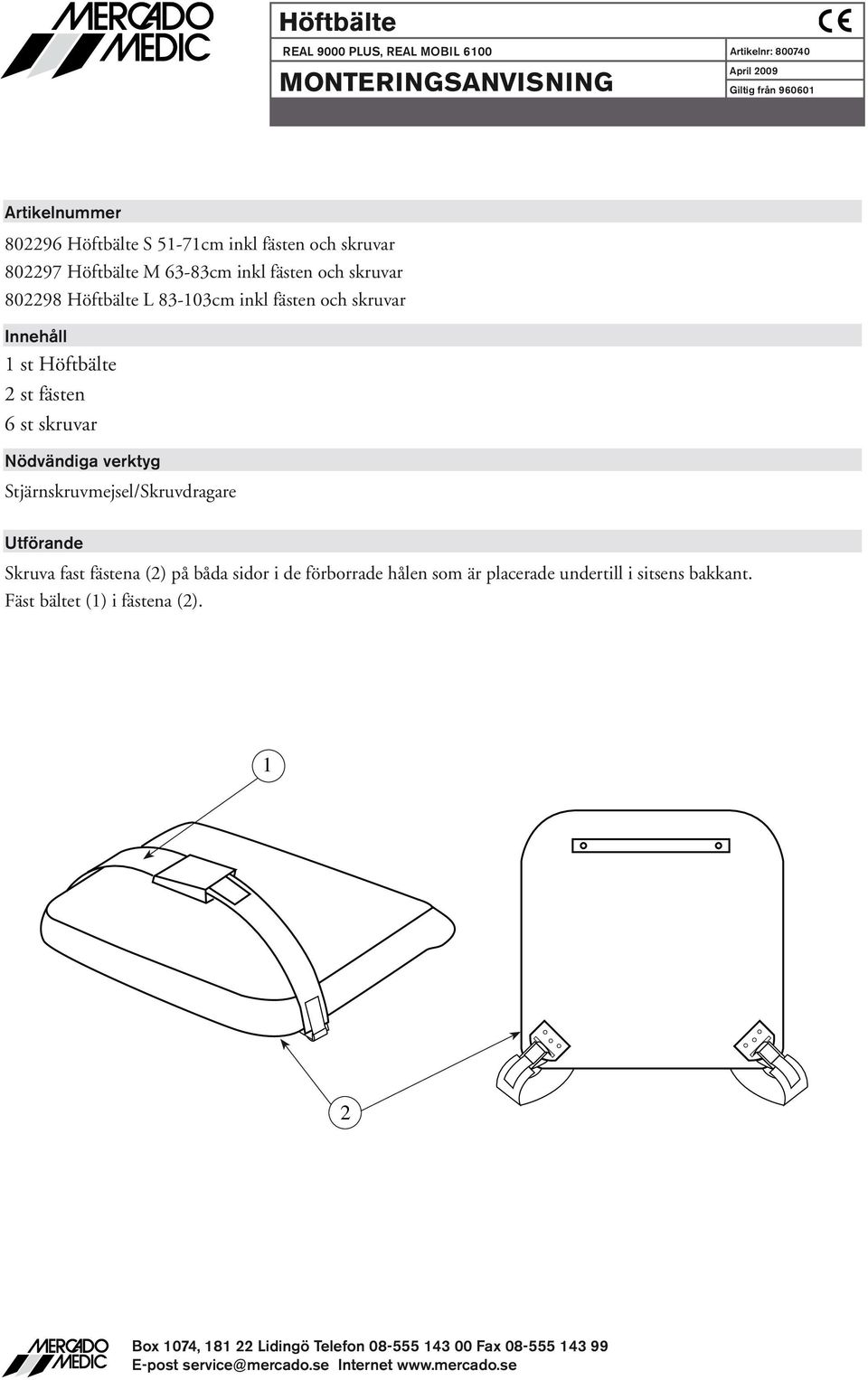

18 Höftbälte REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: April 009 Giltig från Höftbälte S 5-7cm inkl fästen och skruvar 8097 Höftbälte M 6-8cm inkl fästen och skruvar 8098 Höftbälte L 8-0cm inkl fästen och skruvar Innehåll st Höftbälte st fästen 6 st skruvar Stjärnskruvmejsel/Skruvdragare Skruva fast fästena () på båda sidor i de förborrade hålen som är placerade undertill i sitsens bakkant. Fäst bältet () i fästena ().

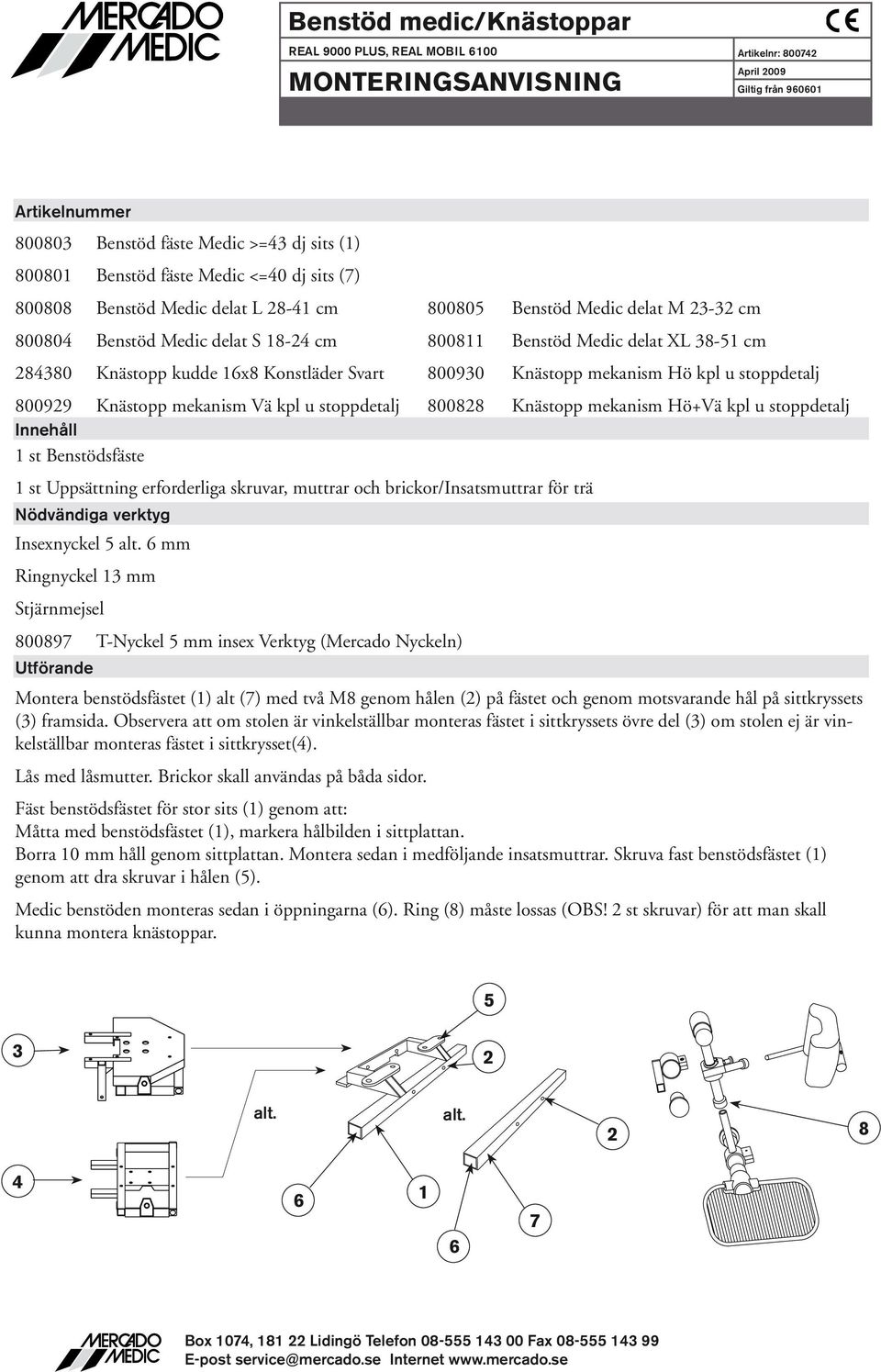

19 Benstöd medic/knästoppar REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: April 009 Giltig från Benstöd fäste Medic >=4 dj sits () Benstöd fäste Medic <=40 dj sits (7) Benstöd Medic delat L 8-4 cm Benstöd Medic delat M - cm Benstöd Medic delat S 8-4 cm 8008 Benstöd Medic delat XL 8-5 cm 8480 Knästopp kudde 6x8 Konstläder Svart Knästopp mekanism Hö kpl u stoppdetalj Knästopp mekanism Vä kpl u stoppdetalj Knästopp mekanism Hö+Vä kpl u stoppdetalj Innehåll st Benstödsfäste st Uppsättning erforderliga skruvar, muttrar och brickor/insatsmuttrar för trä Insexnyckel 5 alt. 6 mm Ringnyckel mm Stjärnmejsel T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) Montera benstödsfästet () alt (7) med två M8 genom hålen () på fästet och genom motsvarande hål på sittkryssets () framsida. Observera att om stolen är vinkelställbar monteras fästet i sittkryssets övre del () om stolen ej är vinkelställbar monteras fästet i sittkrysset(4). Lås med låsmutter. Brickor skall användas på båda sidor. Fäst benstödsfästet för stor sits () genom att: Måtta med benstödsfästet (), markera hålbilden i sittplattan. Borra 0 mm håll genom sittplattan. Montera sedan i medföljande insatsmuttrar. Skruva fast benstödsfästet () genom att dra skruvar i hålen (5). Medic benstöden monteras sedan i öppningarna (6). Ring (8) måste lossas (OBS! st skruvar) för att man skall kunna montera knästoppar. 5 alt. alt

20 Länkarmar REAL MOBIL 600 Artikelnr: 80 Juni 004 Giltig från Länkarmar för REAL Mobil 6000, serie Monteringssatsen innehåller st Länkhuvud, hona, övre (liten) () st Länkhuvud, hane () st Länkhuvud, hona, nedre (stor) () 4 st Skruv MLC6S M8 x 8 (4) Insexnyckel 6 mm Insexnyckel 5 mm Montera länkarmarna som visas på bilden. Notera att den mindre av länkarna () måste monteras i centralröret och att honlänken () monteras under centralröret. Använd skruvarna (4) för att fästa länkarna, dra åt med 0 Nm och lås med Locktite 4. 4

21 Nackstöd REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: April 009 Giltig från Nackstöd Mek. Universal L h 48 u stoppdetalj Nackstöd Mek. Universal M h 8 u stoppdetalj Nackstöd Mek. Universal S h 8 u stoppdetalj. Detta nackstöd bör sitta på barn ryggar x6-7x 70XX0 Nackstöd kudde Plan 9x6 7XX0 Nackstöd kudde Skålad x8 70XX5 Nackstöd kudde EM Plus 0x XX färgkoder finns i prislistan & utprovningsprotokollet T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) Ta loss ryggplattan från stolen. Skruva därefter det nedre nackstödsfästet () mellan ryggplattan och ryggstolpen. OBS! Nackstödet skall monteras med M6x5 skruv. Skjut ned resten av nackstödet () i fästet (). Justera så att nackstödet kommer bra i höjd och ger bra stöd i nacken. Lås alla plastrattar och vred. x x x

22 Montering av Ryggmekanism REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 80 Maj 009 Giltig från T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln). För att montera ryggmekanismen på sittkrysset, skruva fast de fyra skruvarna i sittplattan enligt bilden nedan. För att sedan montera fast ryggplattan på mekanismen se vår monteringsanvisning för Ryggplatta. På bilden visas Medic Ryggmekanism.

23 Ryggplatta REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 8006 Maj 009 Giltig från T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln) För att montera på en ny ryggplatta, skruva loss skruvarna () på baksidan av ryggplattan ( skruvar på den höga ryggplattan och skruvar på den låga) med Mercado nyckeln. Montera därefter på den nya ryggplattan och skruva åt skruvarna igen. Hög rygg Låg rygg

24 Montering av Ryggmekanism EL REAL MOBIL 600 Artikelnr: 805 Maj 00 Giltig från Eldonssats f ryggvinkel f Real T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln). För att montera ryggmekanismen på sittkrysset, skruva fast de fyra skruvarna() i stolens sittplatta enligt bilden nedan. För att sedan montera fast ryggplattan på mekanismen se vår monteringsanvisning för Ryggplatta. För programmering se vidare i Wizard Program MANÖVERBOX DX 90 Koppla in eldonskontakt () i stolens fördelningskablage (6) ACT. Fördelningskablage är monterat under sitsen. MANÖVERBOX DX Koppla in eldonskontakt () i kontakt (4). Kontakten (5) ska föras in i fördelningsboxen slot (). Fördelningsboxen är monterad under sitsen. DX 90 6 ACT ACT ACT ACT 4 ACT 5 MIC DX ACI DX-BUS 4 5 4

25 Montering av sittplatta REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 80 Maj 009 Giltig från T-Nyckel 5 mm insex Verktyg (Mercado Nyckeln). För att montera sittplattan på sittkrysset, skruva fast skruvarna i sittkryssets ram enligt bilden nedan. Vinkelställbart sittkryss monteras med 6 st skruvar. Vinkelfast sittkryss monteras med 4 st skruvar. Vinkelställbart sittkryss Vinkelfast sittkryss

26 Transportögla REAL MOBIL 600 Artikelnr: 80 September 006 Giltig från Transportögla REAL 600 (H+V) T-nyckel (Insexnyckel 5 mm) 0 mm blocknyckel. Placera de två byglarna() ovanpå den gula markeringen på mobilens bakben.. Montera öglan () i underkant mellan byglarna.. Fäst med de fyra medföljande skruvarna. Vid färdtjänsttransport av REAL MOBIL 600 Vid färdtjänsttransport eller motsvarande av real mobil 600 måste brukaren flytta över till fordonets säte. Stolen skall vid färdtjänsttransport vara utrustad med transportöglor och måste förankras med transportfordets spännremmar. Transportöglor är ett tillbehör som kan beställas med artikelnummer 800.

27 Vadstöd REAL MOBIL 600 Artikelnr: 8009 Oktober 007 Giltig från Vadstöd mekanism kpl Plus Benstöd T-nyckel 5mm (Insexnyckel 5 mm). Fäst ringen () på det övre benstöds röret (5).. Fäst bågen () i fästet ().. Skruva fast fäste () på vadstödskudde (4). 4. Montera vadstödkudden med fäste på bågen (). 4 5

28 Överdrag Inkontinens REAL-stolen Artikelnr: 8000 April 008 Giltig från Monteringssatsen innehåller Överdrag Sits Inkontinens 44x48 cm, grå plastad frotté Trä överdraget över sitsen med frottématerialet vänt utåt. Notera att lappen för storlek och skötselanvisning placeras över sitsens bakkant. Var noggrann att sömmen på överdraget är trätt jämnt över sitsens kant. Överdrag finns till alla stoppdetaljer Se el kontakta Mercado för mer info om överdrag till stoppdetaljer.

29 Byte av sittkryss REAL MOBIL 600 Artikelnr: Februari 0 Giltig från T-nyckel 5 mm Montera först ut ställdonet med de 4 skruvarna () Ta sedan av sitsen och demontera sittkrysset med de 4 skruvarna () Montera ihop allt igen.

30 Justering av ställdon REAL 600 Artikelnr: 8079 Mars 0 Giltig från 000 Placera en distans med 5-0 mm höjd under ställdonet. OBS! Om detta intee görs kan ställdonet slå i marken. Lossa på vredet (). Lossa på skruvarna (). Lossa på skruven () använd insexnyckel 6mm. Justera ställdonet i höjd välj mellan 5-0 mm. OBS! Se till att stolens sits obehindrat kan navigeras i vinkel och djup. Dra åt alla skruvar och vreden. 4

31 Paraloc REAL 600 PLUS MONTERING/BRUKSANVISNING Artikelnr: December 0 Giltig från ParaLoc enkel t manöverbox DX f Real ParaLoc enkel t manöverbox DX f Real ParaLoc enkel t manöverbox SHARK f Real 600 Manöverbox för Vårdarkontroll 8009 Kuggrem f parallellogram Sidbyte Skruva ut skruv (). Ta bort ParaLocen från armstödet. Skruva bort () och (). Vänd på magneten (4) och haspeln (5). Skruva magneten i den andra hållbilden. Skruva fast haspeln. Skruva fast ParaLocen med skruv () i armstödet igen Byte av kuggrem Skruva upp skruv (6). Ta isär ParaLocen. Ta bort rem (7). Se till att haspeln är låst mot magneten (8). Montera den nya remmen, börja med att trä remmen över hjul (9) sedan över hjul (0). Säkerhetställ att båda hjulens skruvar () är parallella med varandra. Frigör hasplen och testa funktionen. Montera ihop igen. Mercado Medic AB Telefon & Fax & Internet Tryffelslingan 4 Tel Lidingö Fax Internet
