Modifiering av Scaniacertifierade komponenter. Allmänt

Storlek: px
Starta visningen från sidan:

Download "Modifiering av Scaniacertifierade komponenter. Allmänt"

Transkript

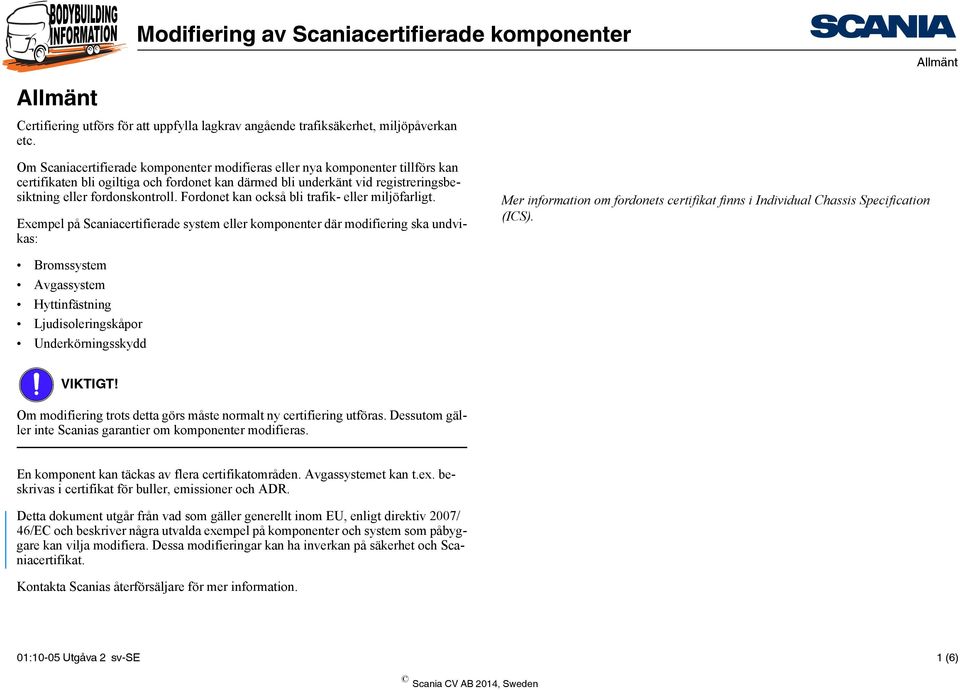

1 Allmänt Allmänt Certifiering utförs för att uppfylla lagkrav angående trafiksäkerhet, miljöpåverkan etc. Om Scaniacertifierade komponenter modifieras eller nya komponenter tillförs kan certifikaten bli ogiltiga och fordonet kan därmed bli underkänt vid registreringsbesiktning eller fordonskontroll. Fordonet kan också bli trafik- eller miljöfarligt. Exempel på Scaniacertifierade system eller komponenter där modifiering ska undvikas: Mer information om fordonets certifikat finns i Individual Chassis Specification (ICS). Bromssystem Avgassystem Hyttinfästning Ljudisoleringskåpor Underkörningsskydd VIKTIGT! Om modifiering trots detta görs måste normalt ny certifiering utföras. Dessutom gäller inte Scanias garantier om komponenter modifieras. En komponent kan täckas av flera certifikatområden. Avgassystemet kan t.ex. beskrivas i certifikat för buller, emissioner och ADR. Detta dokument utgår från vad som gäller generellt inom EU, enligt direktiv 2007/ 46/EC och beskriver några utvalda exempel på komponenter och system som påbyggare kan vilja modifiera. Dessa modifieringar kan ha inverkan på säkerhet och Scaniacertifikat. Kontakta Scanias återförsäljare för mer information. 01:10-05 Utgåva 2 sv-se 1 (6)

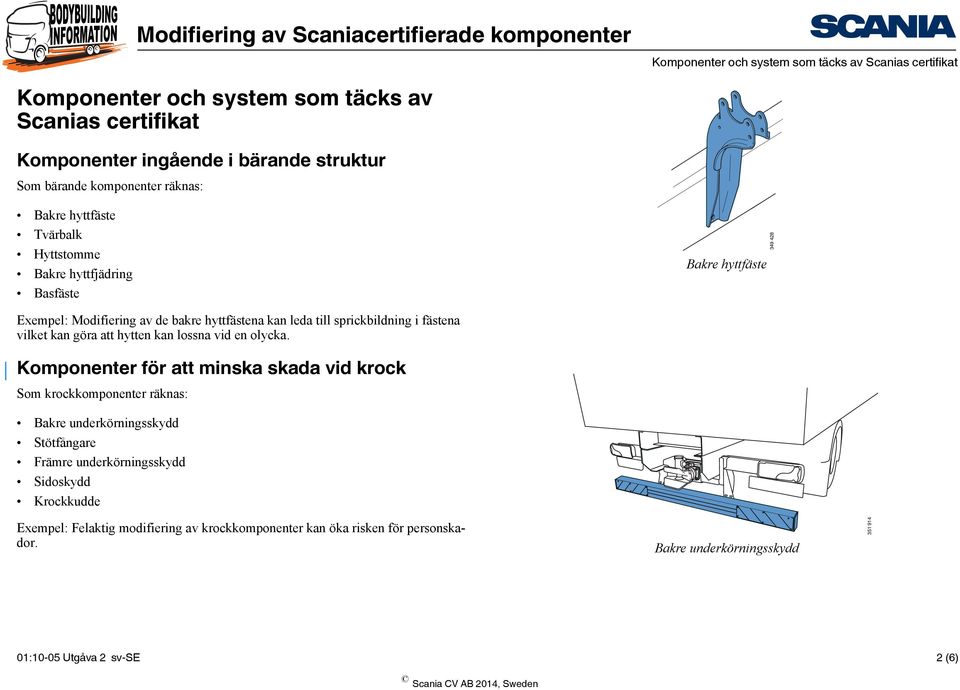

2 Komponenter och system som täcks av Scanias certifikat Komponenter ingående i bärande struktur Som bärande komponenter räknas: Bakre hyttfäste Tvärbalk Hyttstomme Bakre hyttfjädring Basfäste Bakre hyttfäste Exempel: Modifiering av de bakre hyttfästena kan leda till sprickbildning i fästena vilket kan göra att hytten kan lossna vid en olycka. Komponenter för att minska skada vid krock Som krockkomponenter räknas: Bakre underkörningsskydd Stötfångare Främre underkörningsskydd Sidoskydd Krockkudde Exempel: Felaktig modifiering av krockkomponenter kan öka risken för personskador. Bakre underkörningsskydd :10-05 Utgåva 2 sv-se 2 (6)

3 Draganordningar Som draganordningar räknas: Dragbalk med infästning Vändskiva med infästning Bogserkoppling Släpfordonsanordning Exempel: Felaktig modifiering kan leda till att släpfordonet lossnar. Dragbalken försvagas om något svetsas fast på den Dragbalk med infästning Belysning och reflexer Vid modifiering av och påbyggnad på fordonet får inte synligheten för belysning och reflexer försämras. Exempel: Det är viktigt att vid påbyggnad uppmärksamma lyktors belysningsvinklar. Ytterligare lyktor kan behöva sättas dit Belysning och reflexer 01:10-05 Utgåva 2 sv-se 3 (6)

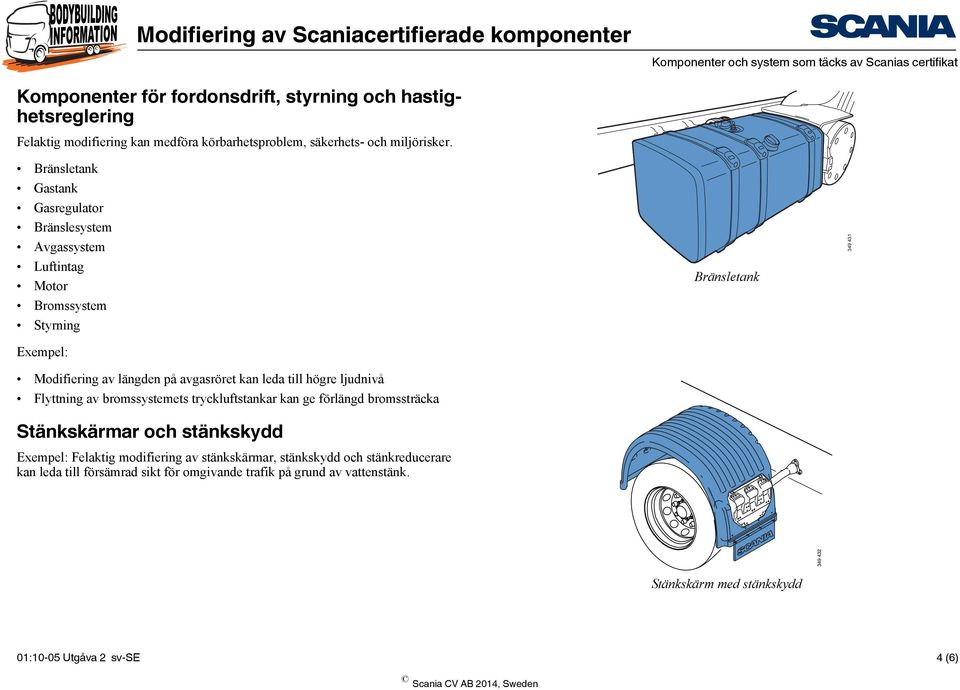

4 Komponenter för fordonsdrift, styrning och hastighetsreglering Felaktig modifiering kan medföra körbarhetsproblem, säkerhets- och miljörisker. Bränsletank Gastank Gasregulator Bränslesystem Avgassystem Luftintag Motor Bromssystem Styrning Exempel: Modifiering av längden på avgasröret kan leda till högre ljudnivå Flyttning av bromssystemets tryckluftstankar kan ge förlängd bromssträcka Stänkskärmar och stänkskydd Exempel: Felaktig modifiering av stänkskärmar, stänkskydd och stänkreducerare kan leda till försämrad sikt för omgivande trafik på grund av vattenstänk. Bränsletank Stänkskärm med stänkskydd 01:10-05 Utgåva 2 sv-se 4 (6)

5 Elsystem Elektriska komponenter kan ingå i flera certifieringsområden, till exempel bromssystem. Reglage Elektromagnetiska komponenter Indikatorer i instrumentpanelen Belysning Exempel: Elektriskt styrd hydraulventil som kan ge signalstörningar med felmeddelanden som följd vid felaktig modifiering Magnetventiler Hyttens utsida Ploginfästning Insteg Backspeglar Backkamera Frontkamera Exempel: Alla detaljer på hyttens utsida bedömda med avseende på dess kanter och hörn. Vassa kanter skulle innebära onödig risk för skador vid påkörning Ploginfästning 01:10-05 Utgåva 2 sv-se 5 (6)

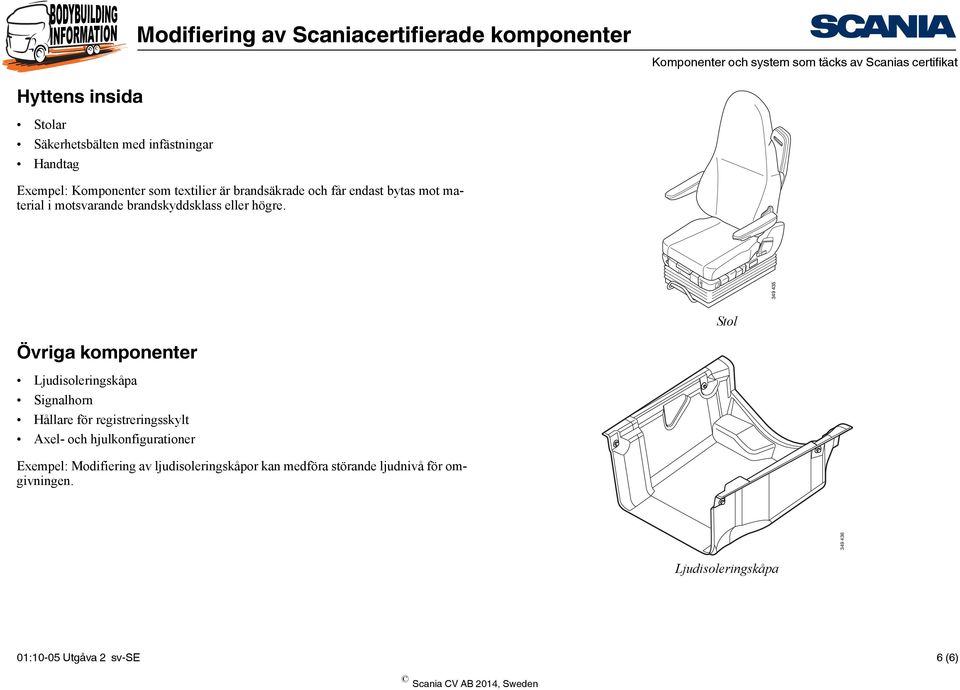

6 Hyttens insida Stolar Säkerhetsbälten med infästningar Handtag Exempel: Komponenter som textilier är brandsäkrade och får endast bytas mot material i motsvarande brandskyddsklass eller högre Stol Övriga komponenter Ljudisoleringskåpa Signalhorn Hållare för registreringsskylt Axel- och hjulkonfigurationer Exempel: Modifiering av ljudisoleringskåpor kan medföra störande ljudnivå för omgivningen Ljudisoleringskåpa 01:10-05 Utgåva 2 sv-se 6 (6)
