Monteringsanvisning. Frihängande fläktar

Transkript

1 Monteringsanvisning Frihängande fläktar

2

3 Innehållsförteckning Modell Arcad Sid 3 Balans Sid 6 Fokus Sid 11 Ikon Sid 6 Kub Sid 8 Mixer Sid 6 Pendel Sid 14 Plan Sid 3 Transistor Sid 14 Övrigt InHouse fyrkantig skorsten Sid 17 InHouse Rund Skorsten Sid 19

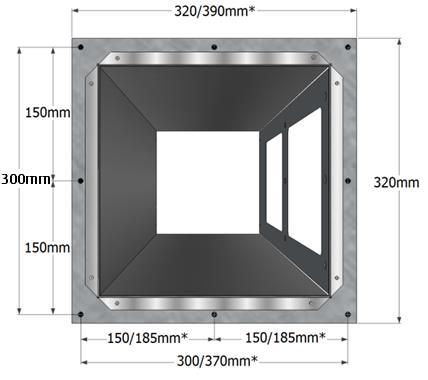

4 Monteringsanvisning Fyrkantig skorsten Översikt: 1. Skorsten 2. Övre infästning 3. Takstos 4. Kallrasskydd 5. Reduktion 6. Öppningsbar inspektionslucka 7. Trumsats (extratillbehör) Före Montering. Förbered monteringen genom att märka ut var i taket genomföringen av ventilationskanalen skall vara. Tänk på att spiskåpan inte skall hänga i liv med bänkskivans framkant utan skall hängas in ca 10 centimeter för att inte vara i vägen. Drag fram ventilationskanalen. För att underlätta monteringen av spiskåpan skall kanalen inte sticka ner mer än 10 centimeter från innertaket. Förbered också för en elkabelgenomföring bredvid ventilationskanalen. Att tänka på! Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade. Vi rekommenderar 160 millimeters ventilationsrör till spiskåpor med separat kanal. Till centralventilation används 125 millimeters. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt. Rekommenderad monteringshöjd är ca 65 cm ovan spis. För ett stabilt montage är det viktigt att det är reglat ordentligt ovanför spiskåpans fästpunkter, se skiss. 3 De bredare måtten avser alla 120cm breda kupor samt Plan 95cm.

5 1. Montera först loss takstosen från skorstensdelen. Montera sedan loss den öppningsbara sidan på skorstensröret. Skruva fast Skorstensröret i taket med öppningen åt höger, detta för att enkelt komma åt elektroniken som sitter monterad till höger på kupans fläkthus. Har man ett tak som lutar åt fel håll måste man ha luckan på vänster annars går det inte att öppna. För ett stabilt montage är det viktigt att det är reglat ordentligt ovanför skorstenens fästpunkter. 2. Skjut upp takstosen (A) en bit upp på skorstensröret. Låt hänga. Obs! Sidorna med hålen skall vara vända kortsidor. 3. Tryck fast anslutnings-stosen med kallrasskyddet på spiskåpans stos, (kan vara förmonterat). Trä sedan på trumsatsen och drag försiktigt fast slangklämman. Kontrollera att kallrasskyddet kan öppna obehindrat. 4. Lyft upp spiskåpan och passa försiktigt in skorstensdelen i uttaget på kupans ovansida. Obs! Montera först bort monteringsskruvarna för upphängningen som sitter förmonterade i spiskåpans fläkthus. Se nästa punkt. 4

6 5. Skruva dit monteringsskruvarna för upphängningen utan att helt dra fast dom Skruvarna skall dras förbi det första hålet och fästa skorstenen i kupan. 6. Anslut elkontakten. Kontrollera att trumsatsen har rätt längd, den skall vara väl sträckt. Lyft upp trumsatsen på ventilationskanalen och drag fast med slangklämman. Gör en funktionskontroll. 7. Skjut ner inspektionsluckan i uttaget mellan spiskåpan och skorstenen på den öppningsbara sidan. Fäll sedan in inspektionsluckans överkant mot skorstenen. Den fastnar med magnetlås. 8. Skjut försiktigt upp takstosen mot taket. Skruva sedan fast med de försänkta skruvarna. - Drag fast de fyra upphängningsskruvarna i underkanten ordentligt. Använd inte skruvdragare, den kan skada gängorna. -Se mer teknisk info i bruksanvisningen som medlevererads separat. 5

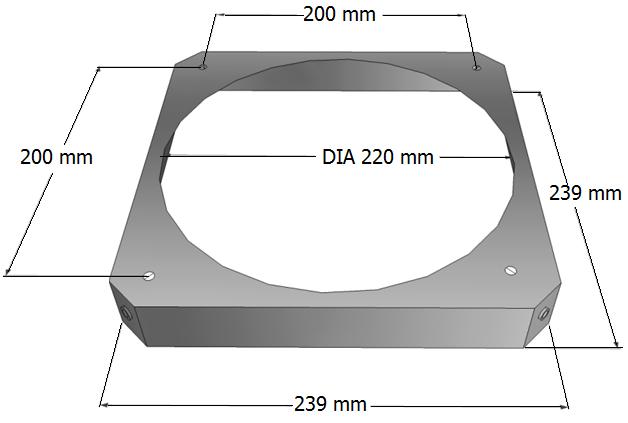

7 Monteringsanvisning Rund skorsten Översikt: 1. Takstos 2 Skorstensrör måttanpassat 3 kallrasskydd 4 Reduktion mm 5 Trumsats Montering. - Börja med att mäta upp var i taket centrum på spiskåpan skall monteras. Tänk på att kupan inte skall hänga i liv med bänkskivans framkant utan skall hängas in ca. 10 cm. - Drag ner ventilationskanalen genom innertaket i centrum av kupan. Röret bör sticka ned mellan 5 och 10 cm från innertaket. Vi rekommenderas 160 mm kanal. - Tänk på att plåtkanal skall användas vid genomföringen. Kanalen skall ha minst 30 millimeters isolering runt om. - Förbered för en elkabelgenomföring bredvid kanalen. - För ett stabilt montage är det viktigt att det är reglat ordentligt bakom spiskåpans fästpunkter, (se skiss). 6

8 1. Tag loss takstosen från skorstenen, (fig. 1). Skruva fast den i taket med lämplig skruv. 2. Trä på ventilationsslangen på spiskåpans kallrasskydd. Drag försiktigt fast med en slangklämma. Kontrollera att kallrasskyddet inte blockerats utan kan öppna obehindrat. 3. Skruva loss skruvarna som sitter förmonterade i skorstenens underkant. Stoppa försiktigt ner skorstensröret i uttaget på spiskåpans ovansida. Vrid skorstenen rätt så att infästningshålen stämmer med pressmuttrarna i skorstenens underkant. - Skorstenens skarvar skall vara vända åt kortsidorna. - Montera fast skorstenen med monteringsskruvarna. 4. Ställ upp spiskåpan på t.ex. 2 stolar eller kartonger så att skorstenen hamnar mellan 10 till 15 centimeter från taket. -Anslut elen. - Fånga upp trumsatsen och anslut den på ventilationskanalen med slangklämman, (1). -Lyft upp spiskåpan mot taket och montera fast med monteringsskruvarna, (2). Gör en funktionskontroll på spiskåpan. Monteringen är färdig. 7

9 Monteringsanvisning Kub 2 Översiktsbild 1. Spiskupa 2. Takstos 3. Kallrasskydd 4. Undersida 5. Fläkthus 6. Trumsats tillval Måttskiss infästning Kub spiskåpa levereras som standard i olika två bredder samt mått-anpassas på höjden. Måttskissen visar produkten uppifrån. 8

10 1. Drag fram ventilationskanalen i spiskåpans centrum. Förbered också för el dragning bredvid. Montera loss takstosen från spiskåpan. Centrera takstosen i taket och skruva fast den. 2. Anslut ventilationsslangen på ventilationsröret, (A). Klipp av slangen så att den slutar ca. 25 cm ovanför spiskåpans nedersta del. Kontrollmät höjden på spiskåpan så att måtten stämmer. Skruva sedan fast kallrasskyddet i slangens nedre del, (B). Kontrollera så att det kan öppna fritt. 3. Anslut elen och lyft sedan upp spiskåpan mot taket. Drag fast kupan i takstosen med de medföljande skruvarna. 9

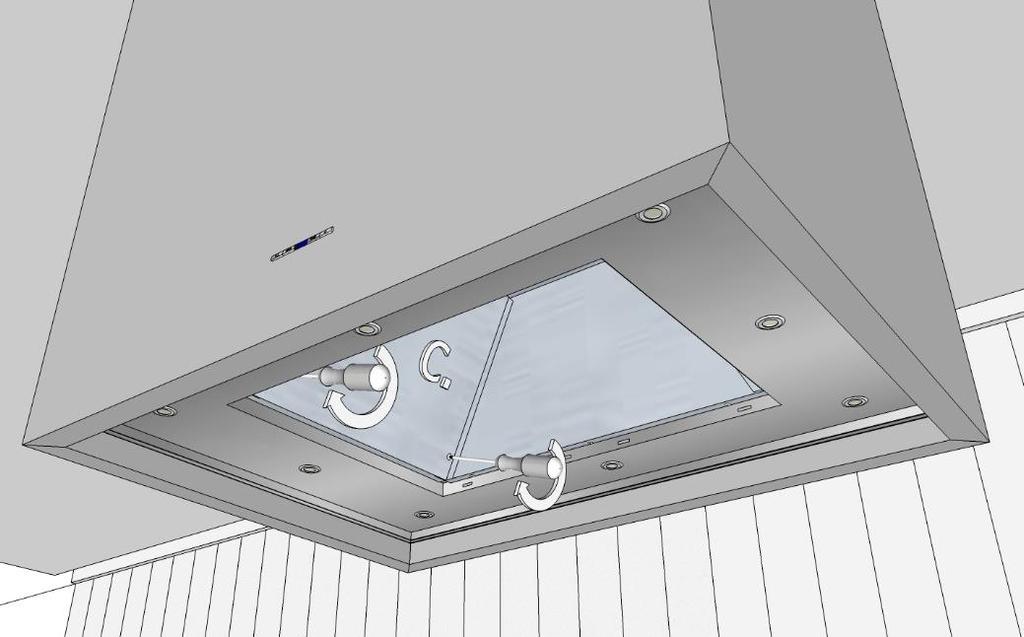

11 4. Tag ur fettfilterna ur kupan. Lossa sedan skruvarna som håller fläkthusets gavlar, ( C ). 5. Tag ur gavlarna ur spiskåpan. 6. Tryck fast kallrasskyddet på spiskåpans stos. Gör en funktionskontroll. Montera sedan tillbaka fläkthusets gavlar och sätt i fettfiltren. Kupan är nu klar för användning! 10

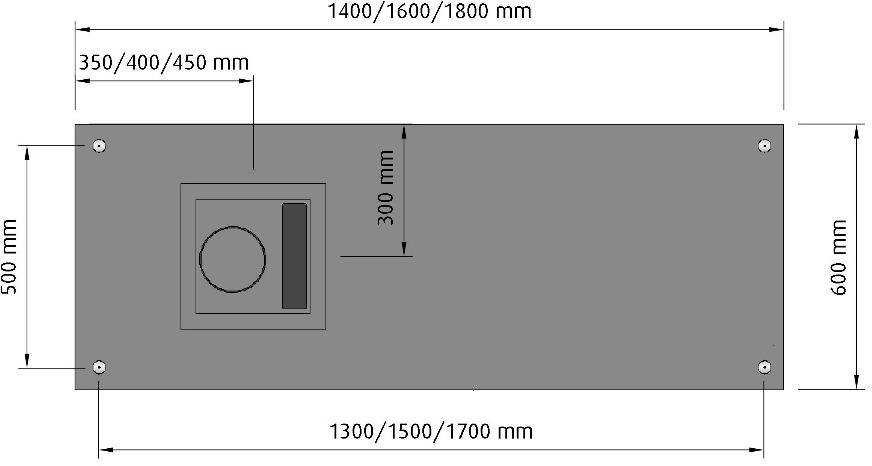

12 Monteringsanvisning Fokus Översikt: 1. Skorsten 2. Övre infästning 3. Takstos 4. Vajerbeslag Kallrasskydd 6. Reduktion 5 7. Öppningsbar inspektionslucka 8. Trumsats (extratillbehör) Måttskissen visar produktens ovansida och skorstenens hål bild uppifrån. Förbered taket så att det är reglat ovanför fästpunkterna. Förbered också för el dragning. Eluttaget placeras under innertak inne i skorstensdelen alternativt ovan tak på vind eller liknande. Måttsättningens längdmått visar 140, 160 & 180cm bred kupa. Vid skorsten på höger sida är måtten samma fast spegelvända. 11

13 1. Montera först loss takstosen från skorstensdelen. Montera sedan loss den öppningsbara sidan på skorstensröret. Skruva fast Skorstensröret i taket med öppningen åt sidan med elektroniklåda, detta för att enkelt komma åt elektroniken som sitter monterad på kupans fläkthus. Har man ett tak som lutar åt fel håll måste man ha luckan på vänster annars går det inte att öppna. För ett stabilt montage är det viktigt att det är reglat ordentligt ovanför skorstenens fästpunkter. 2. Skjut upp takstosen (A) en bit upp på skorstensröret. Låt hänga. Obs! Sidorna med hålen skall vara vända åt kupans kortsidor. 3. Tryck fast anslutnings-stosen med kallrasskyddet på spiskåpans stos, (kan vara förmonterat). Trä sedan på trumsatsen och drag försiktigt fast slangklämman. Kontrollera att kallrasskyddet kan öppna obehindrat. 4. Skruva upp vajerfästen med vajrar i taket enligt måttskissen på förra sidan. Lyft upp spiskåpan och mata in vajrarna i kupan, vajrarna låses automatiskt. Behöver det matas ut vajer trycker man ner det lilla vajer låset och drar ut vajer. Passa försiktigt in skorstensdelen i uttaget på kupans ovansida. Obs! Montera först bort monteringsskruvarna för upphängningen som sitter förmonterade i spiskåpans fläkthus. Se nästa punkt. 12

14 5. Skruva dit monteringsskruvarna för upphängningen utan att helt dra fast dom Skruvarna skall dras förbi det första hålet och fästa skorstenen i kupan. 6. Anslut elkontakten. Kontrollera att trumsatsen har rätt längd, den skall vara väl sträckt. Lyft upp trumsatsen på ventilationskanalen och drag fast med slangklämman. Gör en funktionskontroll. 7. Skjut ner inspektionsluckan i uttaget mellan spiskåpan och skorstenen på den öppningsbara sidan. Fäll sedan in inspektionsluckans överkant mot skorstenen. Den fastnar med magnetlås. 8. Skjut försiktigt upp takstosen mot taket. Skruva sedan fast med de försänkta skruvarna. - Drag fast de fyra upphängningsskruvarna i underkanten ordentligt. Använd inte skruvdragare, den kan skada gängorna. -Se mer teknisk info i bruksanvisningen som medlevererads separat. 13

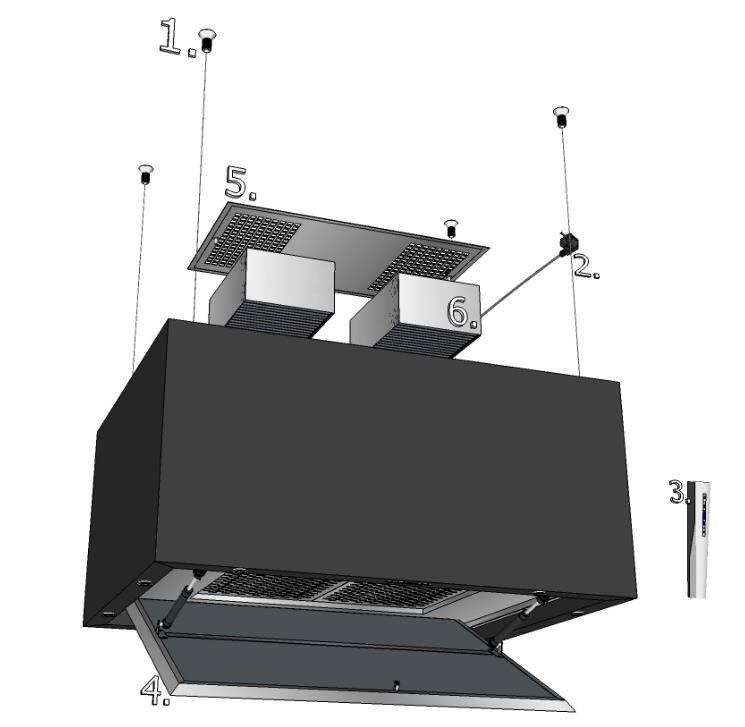

15 Monteringsanvisning Pendel och Transistor Översikt: 1. Vajerbeslag 2. Elkontakt 3. Fjärrkontroll 4. Lucka för spaltsug 5. Frånluftsgaller 6. Kolfilterkassett (506mm) (620/820mm) Måttskissen visar produktens ovansida. Svarta siffror visar modell Pendel och röda modell Transistor Förbered taket så att det är reglat ovanför fästpunkterna. Förbered också för eldragning. Eluttaget placeras under innertak alternativt ovan tak på vind eller liknande. Måttsättningens längdmått visar 80 respektive 100 cm bred kupa. 14

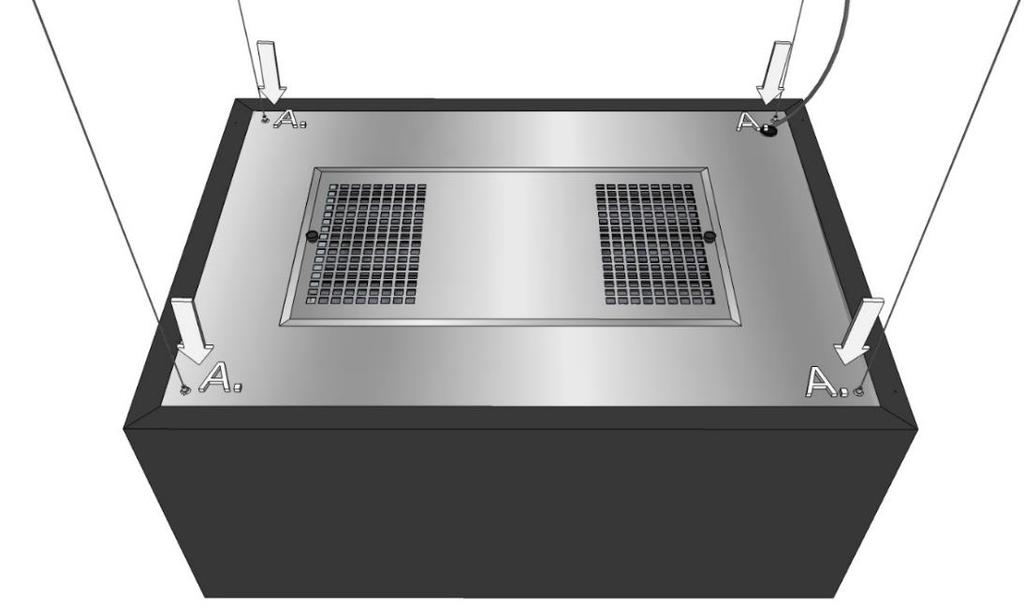

16 1. Börja med att skruva isär vajerbeslagen som medföljer, (4 st.). (620/820mm) (506mm) Mät upp var de fyra vajerbeslagen skall placeras, (För Pendel text i svart och Transistor i rött). Montera sedan fast vajerbeslagen i taket med medföljande skruv. Skruva sedan ihop vajer och beslag igen. 15 Mata sedan ner vajern i kåpans vajerfästen, (A.). Vajern låser automatiskt fast när du släpper. Vid behov av att sänka kåpan kan man trycka ovanpå kåpans vajerfäste så frigörs låsmekanismen. Vi rekommenderar en monteringshöjd på 65 centimeter ovan spis. Anslut elkontakten och mata ner överflödig kabel i kupans lock. Gör en funktionskontroll. Produkten är nu färdig att användas.

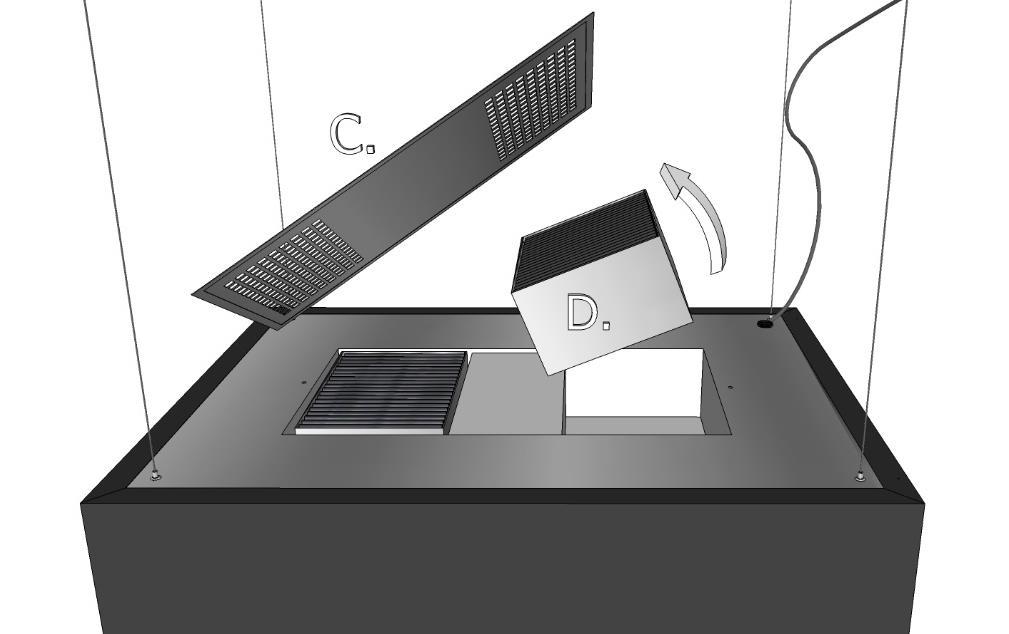

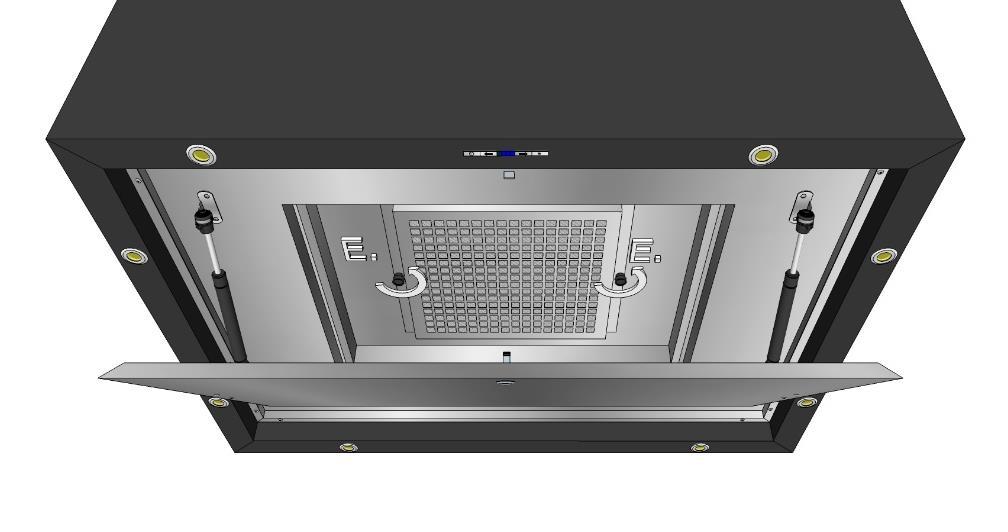

17 Kolfilterbyte Kupan är utrustad med 2 effektiva kolfilterkassetter. Efter ungefär 18 månader börjar de bli mättade och måste bytas ut. Läs mer om InHouse systemet bruksanvisningen. Lossa fingerskruvarna, (B) som håller frånluftsgallret. Lyft bort frånluftsgallret, (C) och de förbrukade kolfilterkassetterna, (D). Montera sedan dit de nya kassetterna och skruva tillbaks frånluftsgallret. Kupan är även utrustad med ett extra trådfilter som måste rengöras varannan månad. Tag ur fettfiltren ur spiskåpan. Lossa sedan fingerskruvarna, (E) som håller trådfiltret. Plocka ut trådfiltret ur plåtramen och diska det i maskin. 16

18 InHouse Frihängande med fyrkantig skorsten 1. Mät upp längden på skorstensdelen. 2. Klipp till luftslangen i rätt längd. Till frihängande modeller skall slangen vara ca 45 cm kortare än skorstensdelen. 3. Montera upp skorstensdelen enligt spiskåpans monteringsanvisning. 4. Använd slangklämman och skruva fast luftslangen på spiskåpans fläktstos. A A Montera upp spiskåpan på skorstensdelen enligt separat monteringsanvisning. Anslut el kontakten. Vid behov - släpp på skruvarna som håller luftspridaren och sänk ner denna, (A). 6. Montera fast slangen på luftspridarens stos.

19 7. Fäll upp mittenplåten så att den fastnar i öppet läge. 8. Stoppa in kolfilterkasetten i luftspridaren. 9. Vik ner mittenplåten och lås fast kolfilterkasetten. 10. Montera på inspektionsluckan på skorstenen. 11. Montera avluftsgallren på skorstenen. 18

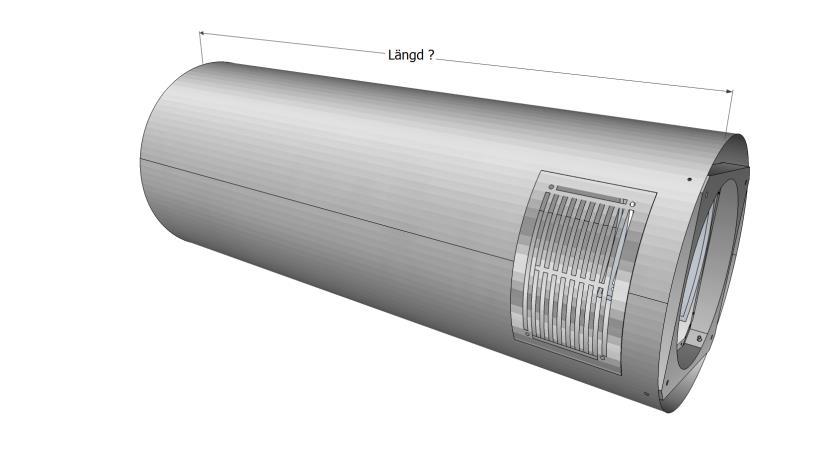

20 InHouse för frihängande med rund skorsten 1. Mät upp längden på skorstensdelen. 2. Klipp till luftslangen i rätt längd. Slangen ska vara ca 45 cm kortare än skorstensdelen. 3. Skruva loss fästramen, (fig 1) och tag ur stosen med InHouse luftspridaren, (fig 2). 4. Skruva loss luftstosen i botten på luftspridaren, (fig 1). 5. Använd slangklämmorna och skruva fast luftslangen på spiskåpans fläktstos, ( fig 1). Skruva sedan fast luftstosen till InHouse luftspridaren, (fig 2) Montera upp fästramen med luftspridaren i taket. Elkabeln dras igenom gummigenomföringen, (fig B). Mer detaljer kring montaget finner du i monteringsanvisningen som medföljer med din spiskåpa.

21 7. Tag loss frånluftsgallren från skorstensröret. Skjut upp skorstensröret mot taket. Montera fast skorstensröret med monteringsskruvarna. 8. Lyft sedan upp spiskupan och montera fast i skorstensröret. Se separat monteringsanvisning. 9. Fäll upp mittenplåten så att den fastnar i öppet läge. 10. Fånga upp luftstosen genom hålen för avluftsgallren. Skruva fast stosen. 11. Stoppa in kolfilterkasetten. Se till att den hamnar rätt. 12. Vik ner mittenplåten och lås fast kolfilterkasetten. Montera sedan dit frånluftsgallren. 20
