1 Vårdsystem 80 M Sida av 7 FMV:AUH 5/98 MVSCHG RABV RADIOBANDVAGN 206 MATERIELVÅRDSSCHEMA GRUNDTILLSYN Allmänt Regler och riktlinjer för grundtillsynens genomförande återfinns i M FAG F (Försvarsmaktens Regler för Grundtillsyn av Fordon). För grundtillsyn på fordonsdelen används M MVSCHG BV 206. Förrådsbeteckning Referenser, Utrustning M Reparationsbok bandvagn 206 M Instruktionsbok Kontrollbok - Eventuella felrapporter - Utförda TO Erforderliga instrument och utrustning: - Anslutningsplint 0 DL - DL-kabel - Fälttelefon M/37 - Isolationsprovare (provsp = 250 V) - Koaxialkabel 50 ohm (BNC i båda ändarna) - Elkabel med skyddsjord - Stn-kabel 5 m - SVF-meter - Universalinstrument - Provdon för manöverpanel. F (inkl provningsanvisning) - 24 V DC Likspänningsaggregat, 2 A. Instrument som erfordras för provdonet: - LF-generator (50 ohm, KHz, 2,0 V) - Oscilloskop ( MHz) - Voltmeter LF (200 m V-5 V) - Amperemeter (för likström <500 ma) Sändtagarna Ra 45/46, Ra 42/422 och Ra 95 kontrolleras enligt respektive materielvårdsschema grundtillsyn Även på övrig sambandsmateriel som är tillförd bandvagnen ska grundtillsyn utföras.

2 Vårdsystem 80 M Sida 2 av 7 FMV:AUH 5/98 MVSCHG RABV Bakvagn utvändigt, bak 20 x Jordanslutning (kabel, spett) ador, funktion 202 x Högerantennfäste ador, funktion Bakvagn utvändigt, vänster sida 203 x Anslutningsfack: Belysning, stagpinne 204 x Trådskalare, dragavlastning, elkabel 220 V 205 x Jordanslutning bak Jord i elkabel 220 V ador, funktion ador, funktion OHM-mät. Krav ohm 206 x Åskskydd OBS! Vid mätning av åskskydd koppla ur P67 på termineringskortet. Efter genomförd mätning ansluts åter kontakt P67. Mät mellan jord och La Lb resp par. Krav: Min ohm vid 250 V provspänning Bakvagn utvändigt, tak 207 x Antennanpassningsenhet A, B, C ador, anslutning 208 x Antennfäste D ador Framvagn utvändigt, tak 30 x Antennfäste LUFOR ador

3 Vårdsystem 80 M Sida 3 av 7 FMV:AUH 5/98 MVSCHG RABV Framvagn utvändigt, fram 302 x Högantennfäste ador, funktion Bakvagn invändigt 40 x Antennhållare: Fordonsantenner ador Uppkoppling inför funktionskontrollen: Kontrollera att bandvagnen är jordad. Kontrollera nät- och batterispänningen Kontrollera arr 3 st UK-antenner och st Stn- kabel och anslutningsplint 0 DL anslutes i anslutningsfacket. Anslut i fälttelefon på par 0 på anslutningsplinten. Kontrollera att sändtagarna är rätt anslutna 402 x Strömförsörjningsenhet ador, funktion 24 V TILL-Batterispänning 220 V TILL-Nätspänning 403 x Uttag 24 V, 220 V ador, funktion 404 x Likriktare ador, anslutningar Funktion: Max 28,2 V vid drift Jordfelsbrytare får ej utlösa Tillbehör 405 x Förvaringspåse för sambandsutrustning ador, befintlighet 406 x Handmikrotelefon (vikbar) ador, funktion, befintlighet 407 x Linjekopplingsstycke ador, funktion, befintlighet 408 x Mellankoppling 2 ador, funktion, befintlighet

4 Vårdsystem 80 M Sida 4 av 7 FMV:AUH 5/98 MVSCHG RABV x arvkabel för LUFOR ador, funktion, befintlighet 40 x Manöverpanel och 2 ador, funktion Kontrollera (funktion): - Att tryckknappar och ljudstyrkevred känns normala och att all märkning är tydlig. - Att lysdioderna och lamporna i tryckknapparna fungerar och markering för anrop och upptaget ges korrekt vid genomringning av linje 0-7 (linje 0-3, ringlinje, snabbtelefon och fjärrbetjäning panel -2), vilken görs med fälttelefon. Gör förbindelseprov med fälttelefon på linje 0-7 (vid linje 6-7, FK -2, använd mellankoppling 2), dels från plint 0 Dl och dels direkt i anslutningsfacket - Att omkoppling a handmik höger sker till handmik vänster vid bortkoppling av handmik höger 4 x Handmikrotelefonhållare ador 42 x Hållare för kablage ador, befintlighet Linje A och B i anslutningsfacket (polklämmor A och B ovanför manöverpanel ): OHM-mät dessa förbindelser dels från plint 0 Dl dels direkt i anslutningsfacket (med kortsluten ände). Krav: Max ohm Provning av manöverpanelernas alla funktioner och nivåer utföres enligt provdon F för manöverpanel F Krav enligt provningsanvisning för provdon Stationsplatser A-C 43 x Fästram ador, fastsättning 44 x Hållare för kablage ador, befintlighet 45 x Koaxialkabel, anslutningsdon för fordonsantenn ador, märkning

5 Vårdsystem 80 M Sida 5 av 7 FMV:AUH 5/98 MVSCHG RABV x Koaxialkabel, anslutningsdon för högantenn 47 x Anslutningskabel, anslutningsdon för antennkont ador, märkning Isolationsmät koaxialkablarna till högantennanslutningarna. Mät med öppen ände. Krav: ohm vid 250 V. OHM-mät ovanstående med kortsluten ände. Krav: Max ohm ador, märkning 48 x Antennanpassningsenhet Funktion Ställ sändtagaren A på frekvensen 3.50 MHz.Anslut SVF-metern mellan STN A och fordonsantenn STN A (när Ra 45/46 är ansluten tänk på ANT CONT på kraftaggregatet Ra 45). Mät SVF vid frekvenserna: 3.50, 35.00, 39.50, 44.25, 49.75, 54.50, 58.00, 62.50, 67.25, MHz (9 ändringar av ANT anpassaren). SVF ska vara bättre än 3. Gör enligt ovan på sändtagaren B och C. Stationsplats D 49 x Koaxialkabel, anslutningsdon för fordonsantenn 420 x Koaxialkabel, anslutningsdon för högantenn 42 x Anslutningskabel 4-pol till kraftaggregat Ra 95 ador, märkning ador, märkning Isolationsmät koaxialkablarna till högantennanslutningen, mät med öppen ände. Krav: Max ohm ador, märkning

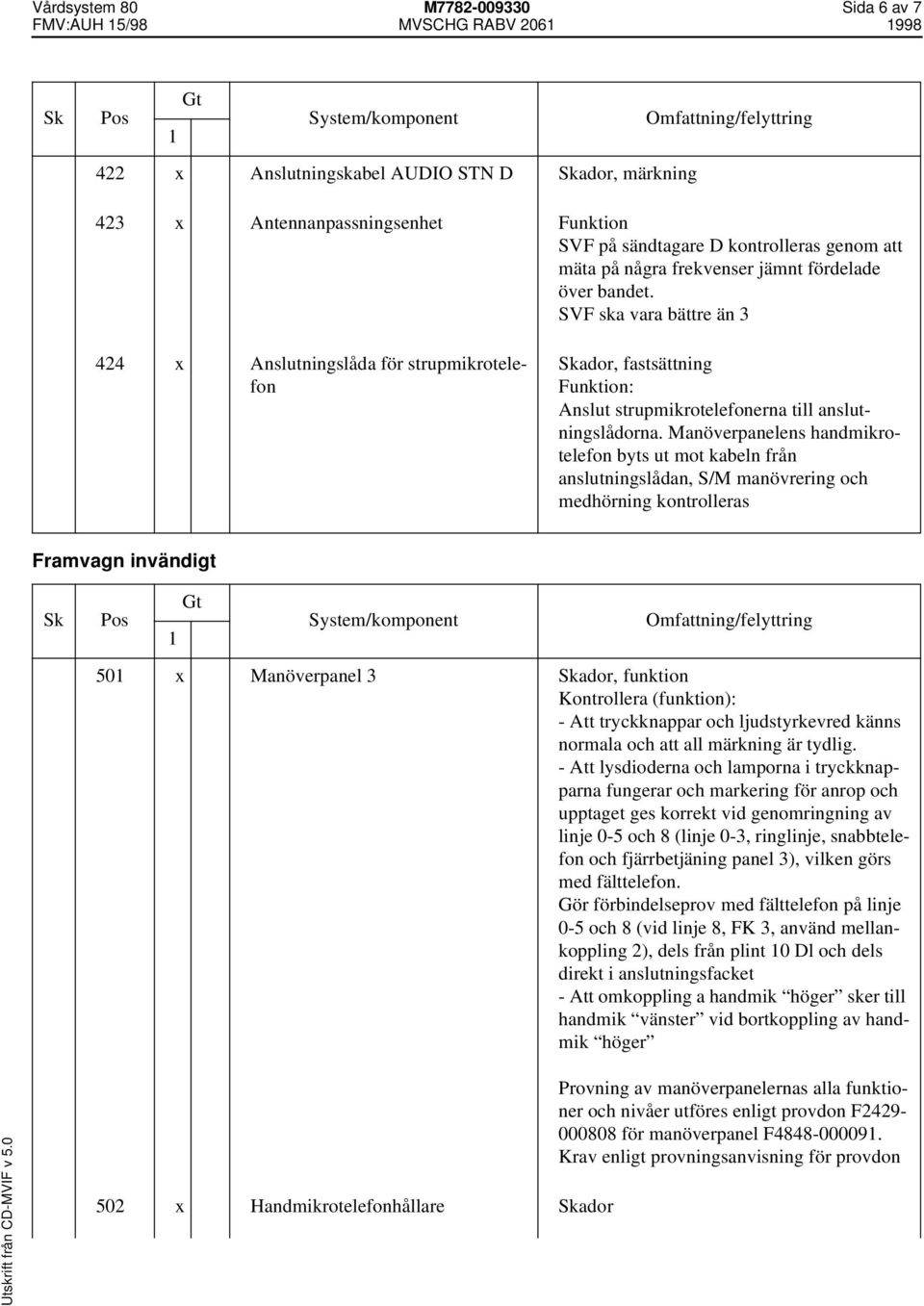

6 Vårdsystem 80 M Sida 6 av 7 FMV:AUH 5/98 MVSCHG RABV x Anslutningskabel AUDIO STN D ador, märkning 423 x Antennanpassningsenhet Funktion SVF på sändtagare D kontrolleras genom att mäta på några frekvenser jämnt fördelade över bandet. SVF ska vara bättre än x Anslutningslåda för strupmikrotelefon ador, fastsättning Funktion: Anslut strupmikrotelefonerna till anslutningslådorna. Manöverpanelens handmikrotelefon byts ut mot kabeln från anslutningslådan, S/M manövrering och medhörning kontrolleras Framvagn invändigt 50 x Manöverpanel 3 ador, funktion Kontrollera (funktion): - Att tryckknappar och ljudstyrkevred känns normala och att all märkning är tydlig. - Att lysdioderna och lamporna i tryckknapparna fungerar och markering för anrop och upptaget ges korrekt vid genomringning av linje 0-5 och 8 (linje 0-3, ringlinje, snabbtelefon och fjärrbetjäning panel 3), vilken görs med fälttelefon. Gör förbindelseprov med fälttelefon på linje 0-5 och 8 (vid linje 8, FK 3, använd mellankoppling 2), dels från plint 0 Dl och dels direkt i anslutningsfacket - Att omkoppling a handmik höger sker till handmik vänster vid bortkoppling av handmik höger 502 x Handmikrotelefonhållare ador Provning av manöverpanelernas alla funktioner och nivåer utföres enligt provdon F för manöverpanel F Krav enligt provningsanvisning för provdon

7 Vårdsystem 80 M Sida 7 av 7 FMV:AUH 5/98 MVSCHG RABV x Hållare för kablage ador, befintlighet 504 x Kablage till bakvagnen ador, fastsättning 505 x Anslutningslåda för strupmikrotelefon ador, fastsättning Funktion: Anslut strupmikrotelefonerna till anslutningslådorna. Manöverpanelens handmikrotelefon byts ut mot kabeln från anslutningslådan, S/M manövrering och medhörning kontrolleras I förarutrymmet 506 x Anslutningslåda för snabbtelefon ador, fastsättning Funktion: Anslut strupmikrotelefonen, kontrollera förbindelserna snabbtfn (återfjädrande) ringlinje (fast läget på S/M omk) 507 x Luformottagare ador, fastsättning Kontrollera (funktion): Anslutningar, strömställare, stationsinställning. Lyssning kan ske i manöverpanelernas högtalare
