PERSONTERRÄNGBIL KOMBI/FLAKLASTBIL DUBBELHYTT (MERCEDES BENZ SPRINTER 4X4)

Transkript

1 Vårdsystem FM M Sida 1 av 6 PERSONTERRÄNGBIL KOMBI/FLAKLASTBIL DUBBELHYTT (MERCEDES BENZ SPRINTER 4X4) MATERIELVÅRDSSCHEMA GRUNDTILLSYN Vårdbestämmelser Regler och riktlinjer för grundtillsynens genomförande återfinns i M FAG F (Försvarsmaktens Regler för Grundtillsyn av Fordon). Anvisningar för smörjning finns i smörjschema, instruktionsbok och reparationsbok. Pos = Positionsnummer enligt Reparationsbok. Gt = Grundtillsyn (utförs varje år). = anvisningar i Reparationsbok. Schemat är uppställt med tillsynspunkterna i följande arbetsordning: 1 Invändigt, framtill 2 Vänster sida, utvändigt 3 Utvändigt, framtill 4 Motorutrymme 5 Höger sida, utvändigt 6 Utvändigt, baktill 7 Invändigt, baktill 8 Undertill 9 Tak 10 Smörjning 11 Rostskyddsbehandling Referenser Förrådsbeteckning Förrådsbenämning AB Svensk Bilprovning Kontrollbesiktningshandbok bil/släp M CD SMSTDOK MB SPRI M RBOK MB SPRINTER M IBOK PTGB 4X4 5P M SMSCH PTGB 4X4 5P M ROSKSCH PTGB 4X4 5P

2 Vårdsystem FM M Sida 2 av 6 Allmänt x Registreringsbevis Registreringsnummer, skyltar, ändringar, ombyggnader, förrådsbeteckning x Reparationsjournal Reparationer som kräver uppföljning, översyn som styrs av föreskrivet intervall, utfärdade tekniska order x Garantier Uppföljning x Särskild tillsyn Utförd max 30 dagar innan GT x Felrapport Kvarstående fel x Bevakningskort Kontroll avseende utförd GT-smörjning x TO Ej utförda åtgärder Trafikvärdighetskontroll x Kontrollbesiktning Motsvarar Svensk Bilprovnings kontrollbesiktning enligt ASB Kontrollbesiktningshandbok bil/släp. Trafiksäkerhetskontroll Utförs på fordon registrerade i Militära fordonsregistret som ej ska kontrollbesiktigas. Utförs på fordon som skall genomgå trafiksäkerhetskontroll enligt FAG F. Utförs enligt ASB Kontrollbesiktningshandbok bil/släp i tillämpliga delar. x Militär utrustning, tillbehör Skador, fastsättning, funktion samt läckning Tillägg utöver trafikvärdighetskontroll: allmänt x Allmänt Kontroll ska göras beträffande skador, fastsättning, funktion samt läckning x Dekaler, skyltar * Läsbarhet, befintlighet, skador, fastsättning 1. Invändigt, framtill x ASSYST * Nollställning x Sätesvärmare förarstol Funktionskontroll x Värmefläkt Missljud x Uttag 12 V för vinsch framtill och baktill

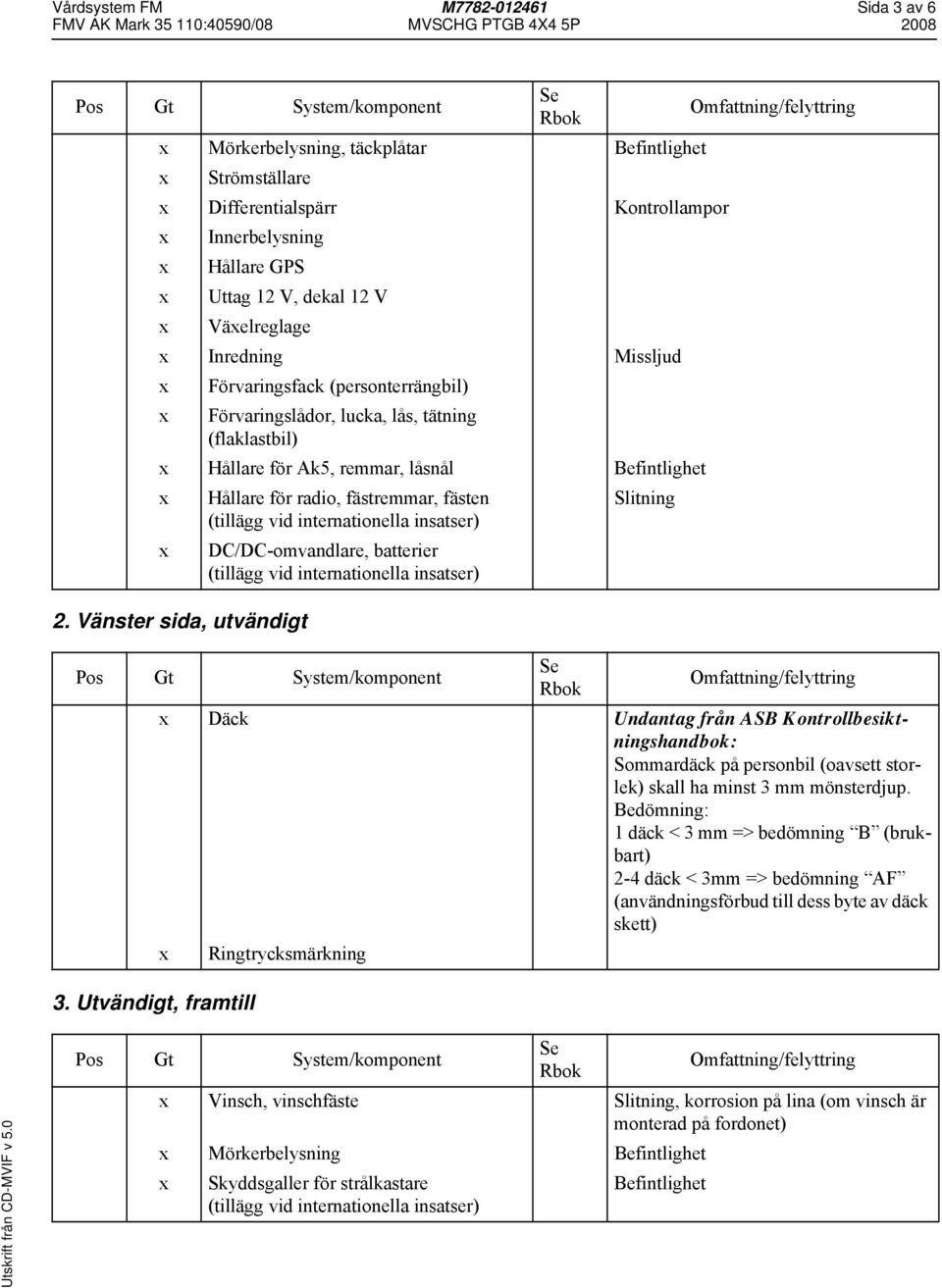

3 Vårdsystem FM M Sida 3 av 6 2. Vänster sida, utvändigt 3. Utvändigt, framtill x Mörkerbelysning, täckplåtar Befintlighet x Strömställare x Differentialspärr Kontrollampor x Innerbelysning x Hållare GPS x Uttag 12 V, dekal 12 V x Växelreglage x Inredning Missljud x Förvaringsfack (personterrängbil) x Förvaringslådor, lucka, lås, tätning (flaklastbil) x Hållare för Ak5, remmar, låsnål Befintlighet x Hållare för radio, fästremmar, fästen Slitning x DC/DC-omvandlare, batterier x Däck Undantag från ASB Kontrollbesiktningshandbok: Sommardäck på personbil (oavsett storlek) skall ha minst 3 mm mönsterdjup. Bedömning: 1 däck < 3 mm => bedömning B (brukbart) 2-4 däck < 3mm => bedömning AF (användningsförbud till dess byte av däck skett) x Ringtrycksmärkning x Vinsch, vinschfäste Slitning, korrosion på lina (om vinsch är monterad på fordonet) x Mörkerbelysning Befintlighet x Skyddsgaller för strålkastare Befintlighet

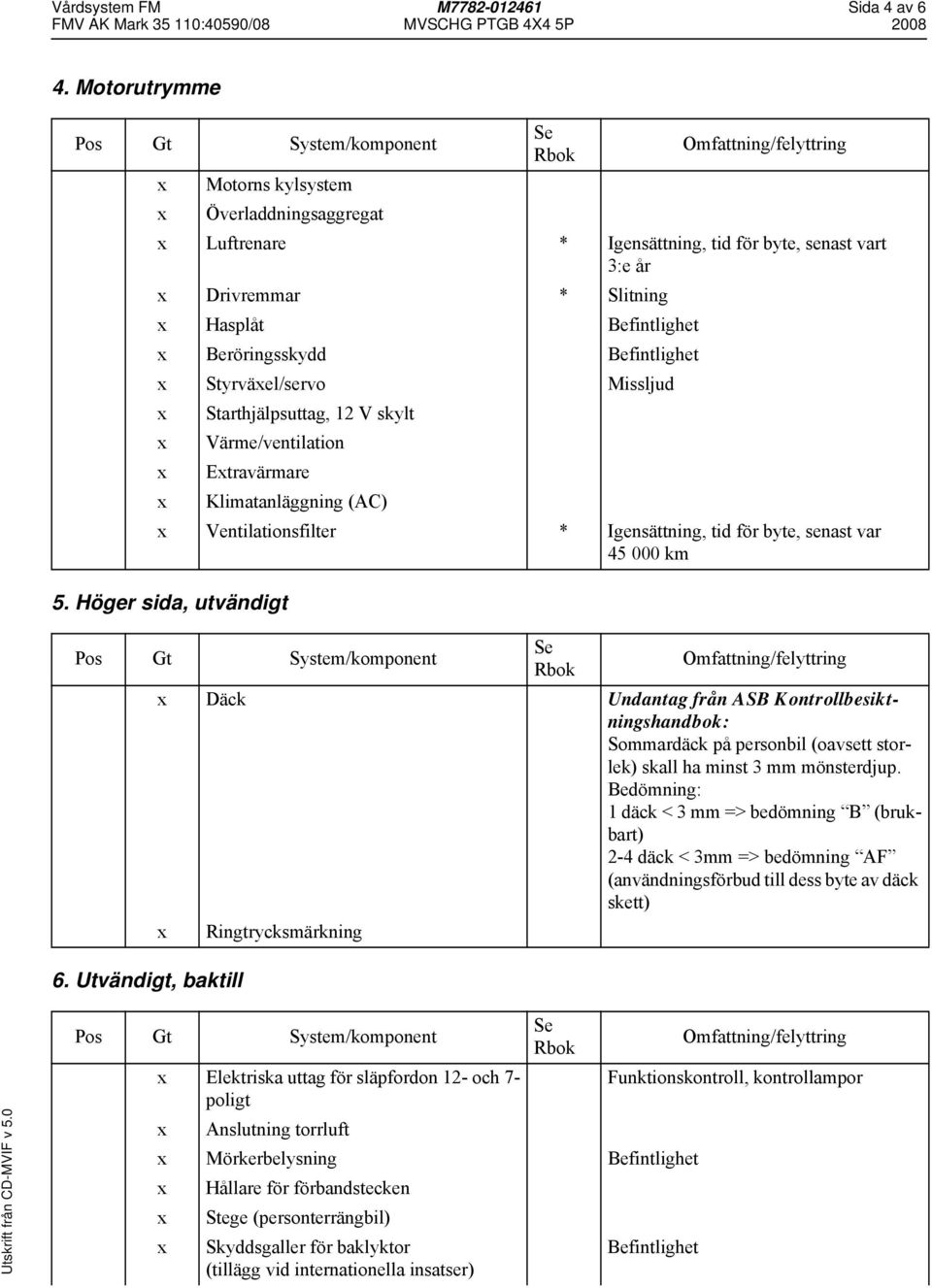

4 Vårdsystem FM M Sida 4 av 6 4. Motorutrymme x Motorns kylsystem x Överladdningsaggregat x Luftrenare * Igensättning, tid för byte, senast vart 3:e år x Drivremmar * Slitning x Hasplåt Befintlighet x Beröringsskydd Befintlighet x Styrväxel/servo Missljud x Starthjälpsuttag, 12 V skylt x Värme/ventilation x Extravärmare x Klimatanläggning (AC) x Ventilationsfilter * Igensättning, tid för byte, senast var km 5. Höger sida, utvändigt x Däck Undantag från ASB Kontrollbesiktningshandbok: Sommardäck på personbil (oavsett storlek) skall ha minst 3 mm mönsterdjup. Bedömning: 1 däck < 3 mm => bedömning B (brukbart) 2-4 däck < 3mm => bedömning AF (användningsförbud till dess byte av däck skett) x Ringtrycksmärkning 6. Utvändigt, baktill x Elektriska uttag för släpfordon 12- och 7- Funktionskontroll, kontrollampor poligt x Anslutning torrluft x Mörkerbelysning Befintlighet x Hållare för förbandstecken x Stege (personterrängbil) x Skyddsgaller för baklyktor Befintlighet

5 Vårdsystem FM M Sida 5 av 6 x Flak, lämmar, förankringsöglor, containerfästen (flaklastbil) x Draganordning Slitning x Vinschfäste Slitning 7. Invändigt, baktill x Lastförankringsöglor x Bilbälten Lås, upprullningsdon (utöver de kontrollerade vid trafikvärdighetskontrollen) x Förvaringsfack x Stolsramp, infästning, låsanordning, Låsning, befintlighet stjärnvred (personterrängbil) x Hållare för Ak5, remmar, låsnål Befintlighet x Lastförskjutningsskydd, låsanordning Låsning (personterrängbil) x Lastförskjutningsskydd (flaklastbil) x Ståplattform, stödben, spännrem, låsanordning Låsning x Taklucka, låshandtag Låsning 8. Undertill x Bromsbelägg * Slitning x Växellådor/axelväxlar, hjulväxlar Ventilation, missljud x Reservhjulshållare, reservhjul Låsning 9. Tak x x x Takräcken, ksp-fäste Sidolyktor främre takräcke, vänster och höger sida Ljusramp, extrastrålkastare, högtalare/ sirener, varningsljus x Antenner, antennkablar för GPS, Ra 180, Kommradio och GSM, fästen

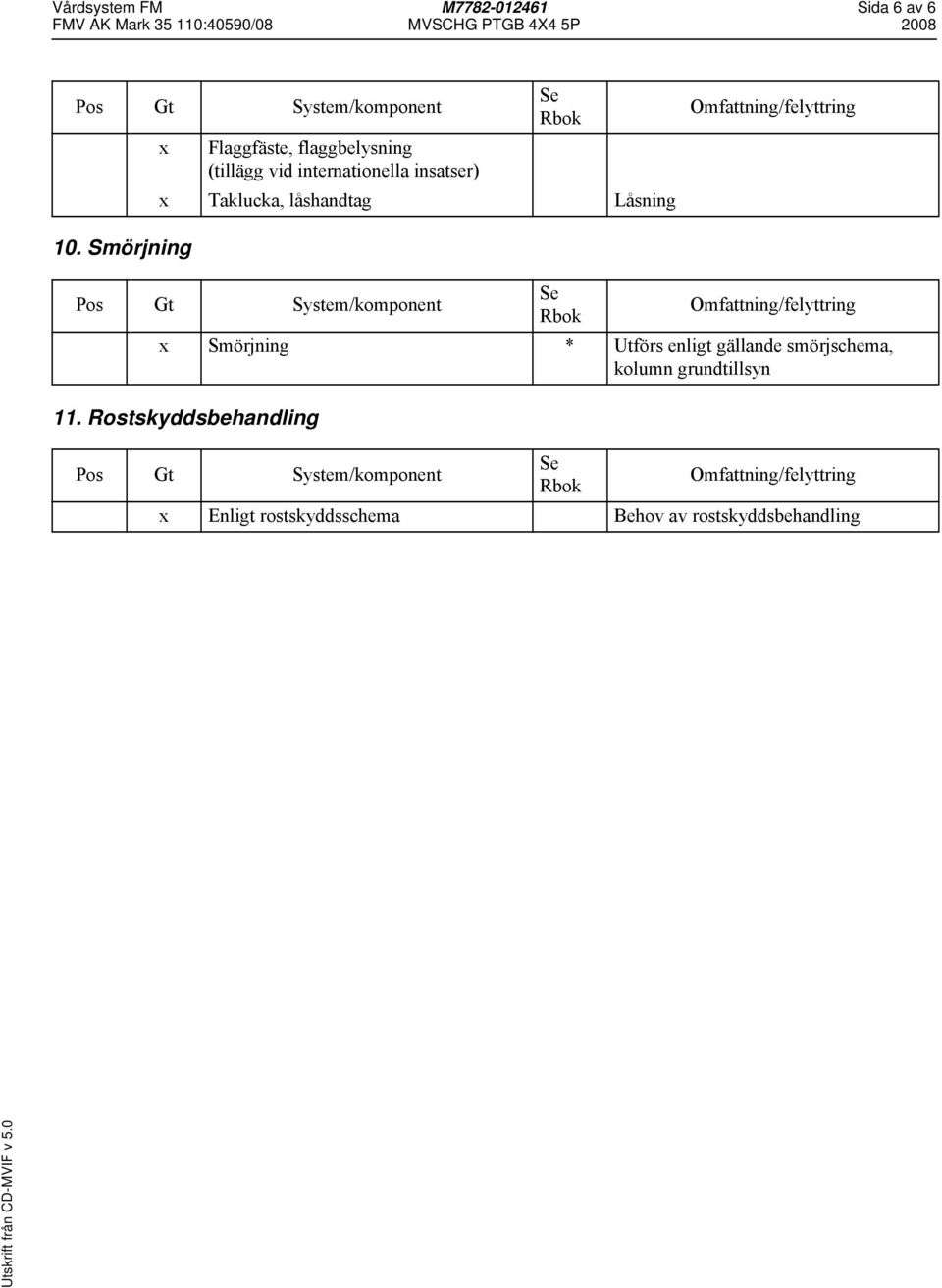

6 Vårdsystem FM M Sida 6 av 6 x Flaggfäste, flaggbelysning x Taklucka, låshandtag Låsning 10. Smörjning x Smörjning * Utförs enligt gällande smörjschema, kolumn grundtillsyn 11. Rostskyddsbehandling x Enligt rostskyddsschema Behov av rostskyddsbehandling
