ROBOTSYSTEM 56 OCH 56B

Transkript

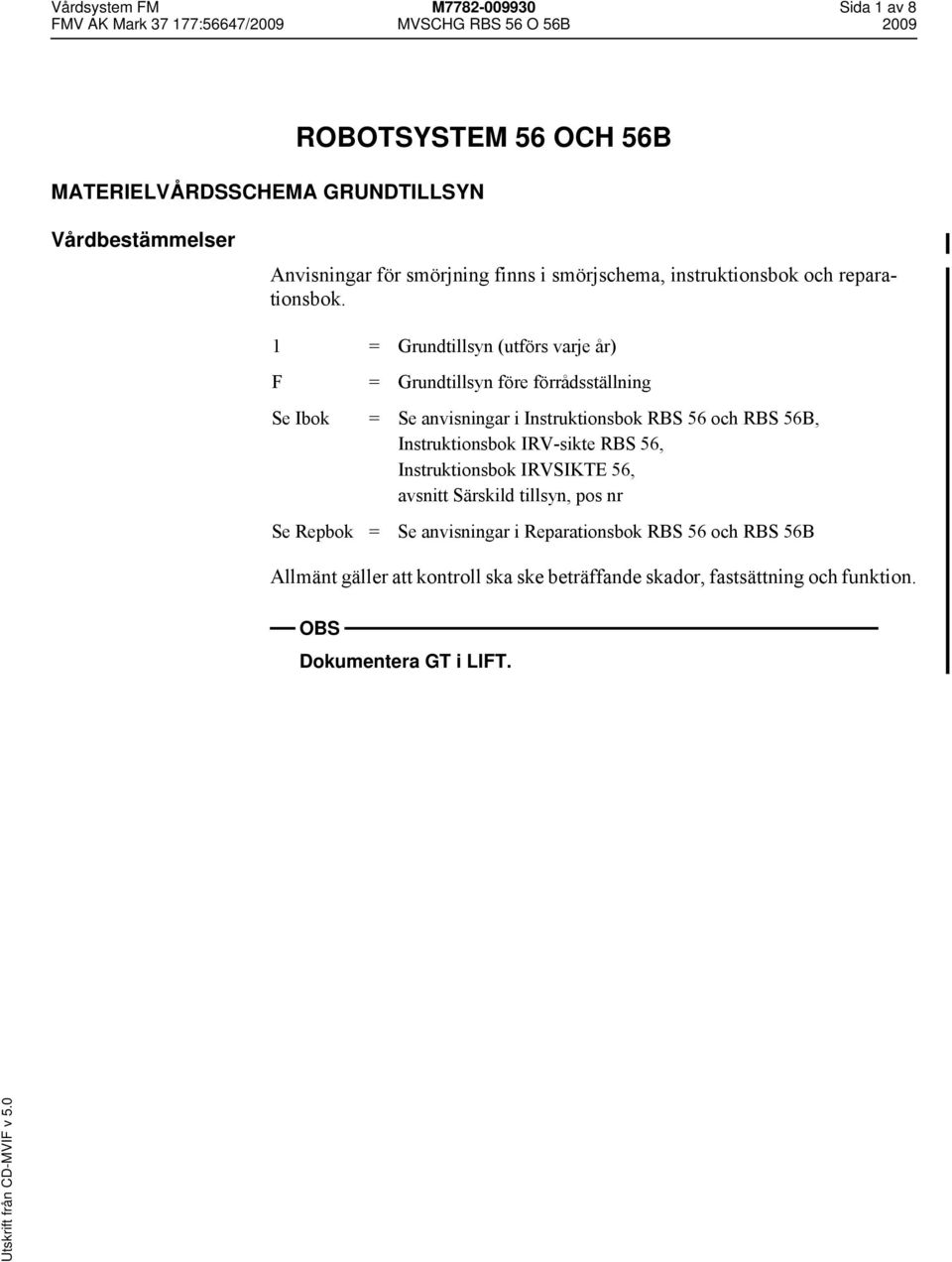

1 Vårdsystem FM M Sida 1 av 8 ROBOTSYSTEM 56 OCH 56B MATERIELVÅRDSSCHEMA GRUNDTILLSYN Vårdbestämmelser Anvisningar för smörjning finns i smörjschema, instruktionsbok och reparationsbok. 1 = Grundtillsyn (utförs varje år) F = Grundtillsyn före förrådsställning = anvisningar i Instruktionsbok RBS 56 och RBS 56B, Instruktionsbok IRV-sikte RBS 56, Instruktionsbok IRVSIKTE 56, avsnitt Särskild tillsyn, pos nr = anvisningar i Reparationsbok RBS 56 och RBS 56B Allmänt gäller att kontroll ska ske beträffande skador, fastsättning och funktion. OBS Dokumentera GT i LIFT.

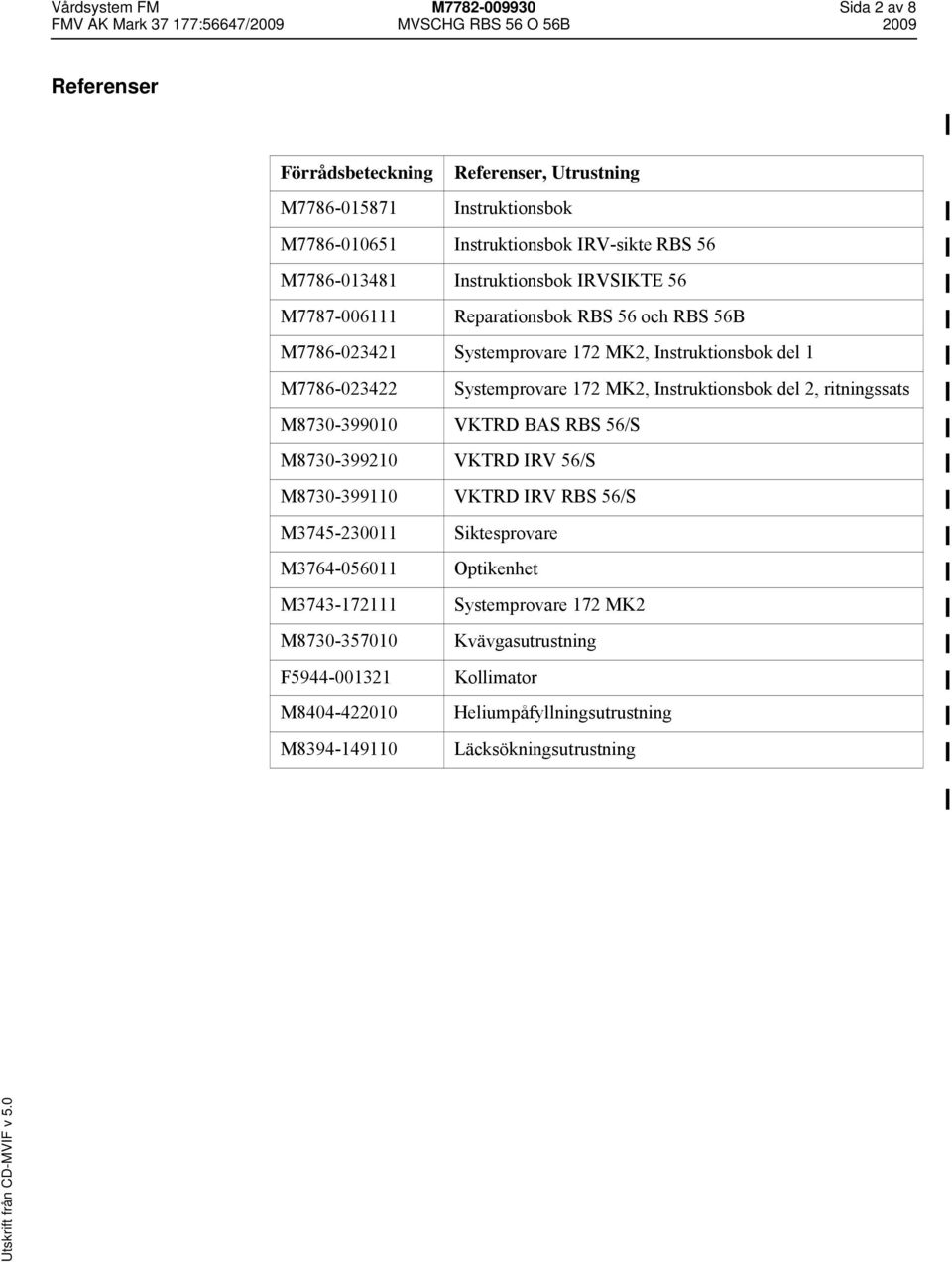

2 Vårdsystem FM M Sida 2 av 8 Referenser Förrådsbeteckning Referenser, Utrustning M Instruktionsbok M Instruktionsbok IRV-sikte RBS 56 M Instruktionsbok IRVSIKTE 56 M Reparationsbok RBS 56 och RBS 56B M Systemprovare 172 MK2, Instruktionsbok del 1 M Systemprovare 172 MK2, Instruktionsbok del 2, ritningssats M VKTRD BAS RBS 56/S M VKTRD IRV 56/S M VKTRD IRV RBS 56/S M Siktesprovare M Optikenhet M Systemprovare 172 MK2 M Kvävgasutrustning F Kollimator M Heliumpåfyllningsutrustning M Läcksökningsutrustning

3 Vårdsystem FM M Sida 3 av 8 Sikte, Sikte RBS 56B, Sikte mät RBS 56 och Sikte mät RBS 56B Lavett, underlavett 1 x x Stötskydd och remmar skador 2 x x Kontaktdon skador 3 x x Fästpunkter ej deformerade, fjädrande, ligger an mot linjalen 4 x x V-block ej stukade 5 x x Hårkors funktion 6 x x Optiska detaljer skärpa, fukt, repor 7 x x Fuktindikator <30%RH 8 x x Transportlåda skador, funktion 9 x x Märkning skador, läsbarhet x x Sidlutlåsning låsning, skador 11 x x Lavettben ej kärvar 11 x x Fjäderstag rörelse, låsning 12 x x Lavettbensfötter skador x x Centrumrör rörelse, låsning 14 x x Gasfjäder lyftförmåga x x Parallellstångens låsning låsning, skador x x Gasfjäder låsanordning >500N 17 x x Huvudbalk och fot skador

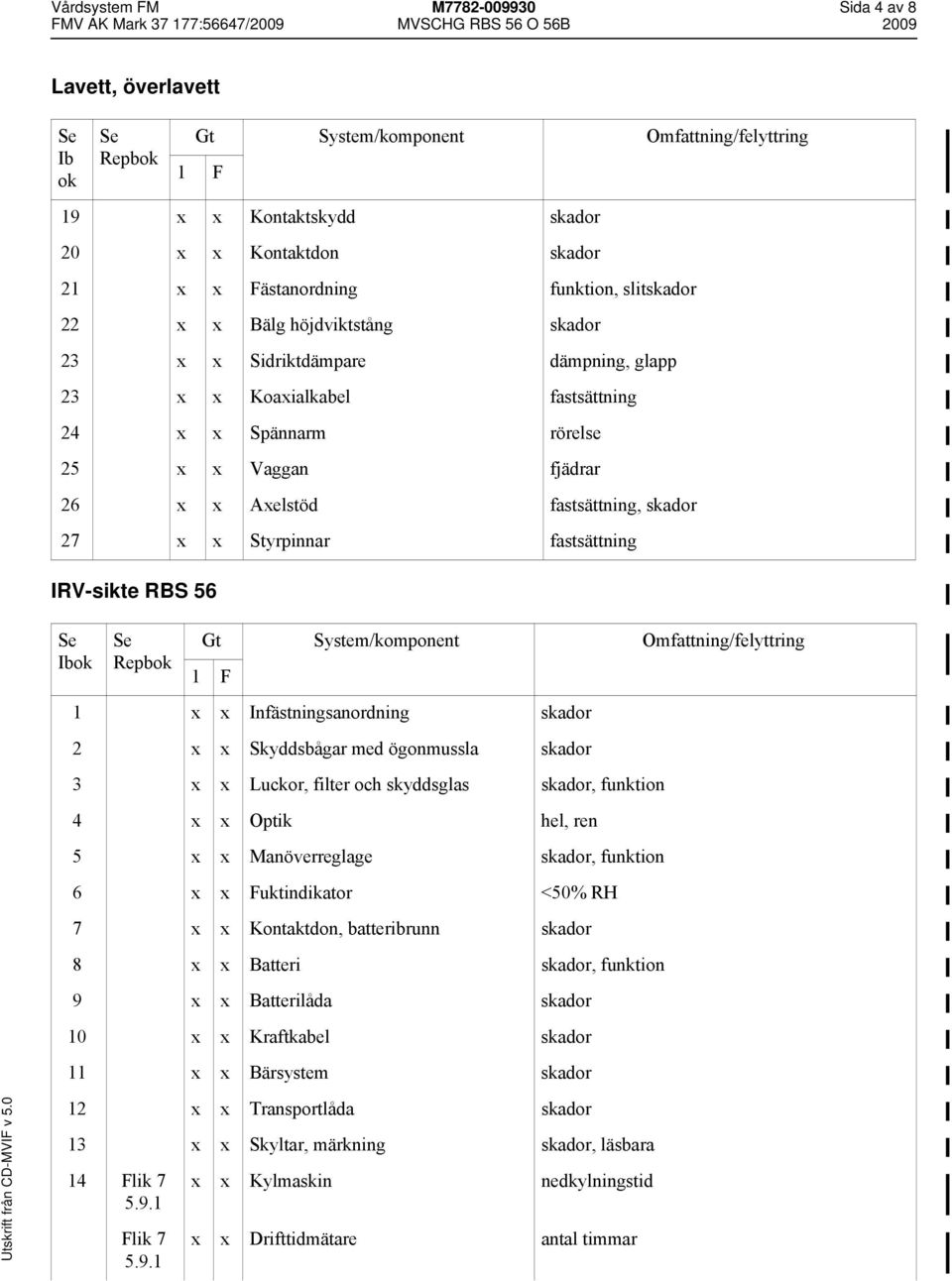

4 Vårdsystem FM M Sida 4 av 8 Lavett, överlavett Ib ok 19 x x Kontaktskydd skador 20 x x Kontaktdon skador 21 x x Fästanordning funktion, slitskador 22 x x Bälg höjdviktstång skador 23 x x Sidriktdämpare dämpning, glapp 23 x x Koaxialkabel fastsättning 24 x x Spännarm rörelse 25 x x Vaggan fjädrar 26 x x Axelstöd fastsättning, skador 27 x x Styrpinnar fastsättning IRV-sikte RBS 56 1 x x Infästningsanordning skador 2 x x Skyddsbågar med ögonmussla skador 3 x x Luckor, filter och skyddsglas skador, funktion 4 x x Optik hel, ren 5 x x Manöverreglage skador, funktion 6 x x Fuktindikator <50% RH 7 x x Kontaktdon, batteribrunn skador 8 x x Batteri skador, funktion 9 x x Batterilåda skador 10 x x Kraftkabel skador 11 x x Bärsystem skador 12 x x Transportlåda skador 13 x x Skyltar, märkning skador, läsbara 14 x x Kylmaskin nedkylningstid x x Drifttidmätare antal timmar

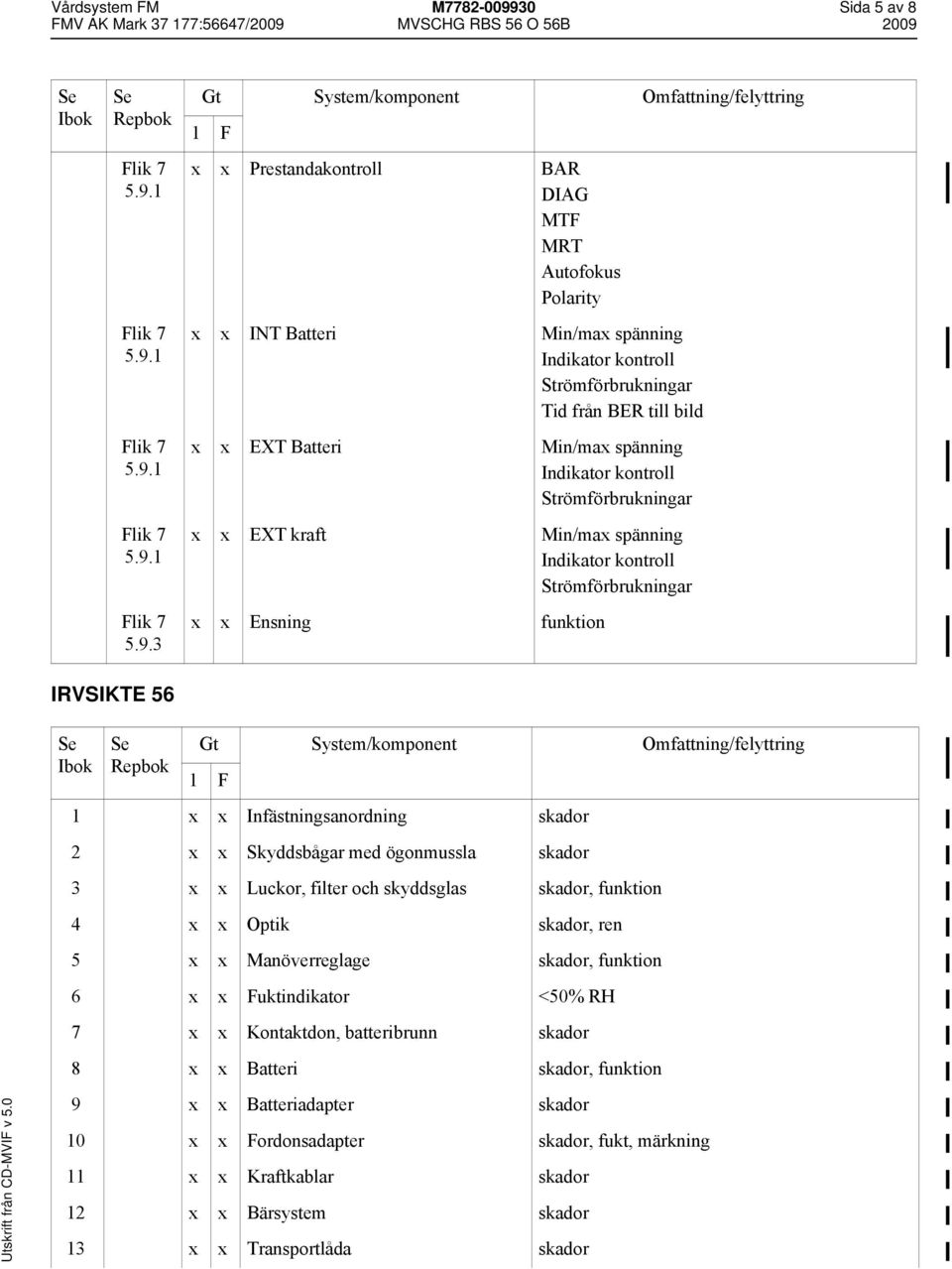

5 Vårdsystem FM M Sida 5 av x x Prestandakontroll BAR DIAG MTF MRT Autofokus Polarity x x INT Batteri Min/max spänning Tid från BER till bild x x EXT Batteri Min/max spänning x x EXT kraft Min/max spänning x x Ensning funktion IRVSIKTE 56 1 x x Infästningsanordning skador 2 x x Skyddsbågar med ögonmussla skador 3 x x Luckor, filter och skyddsglas skador, funktion 4 x x Optik skador, ren 5 x x Manöverreglage skador, funktion 6 x x Fuktindikator <50% RH 7 x x Kontaktdon, batteribrunn skador 8 x x Batteri skador, funktion 9 x x Batteriadapter skador 10 x x Fordonsadapter skador, fukt, märkning 11 x x Kraftkablar skador 12 x x Bärsystem skador 13 x x Transportlåda skador

6 Vårdsystem FM M Sida 6 av 8 14 x x Skyltar, märkning skador, läsbara x x Kylmaskin nedkylningstid x x Drifttidmätare antal timmar x x Självtest BIT x x Offsetkalibrering funktion x x Ensning funktion x x Prestandakontroll BAR MTF MRT Autofokus Polarity x x INT Batteri Min/max spänning Tid från BER till bild x x Batteriadapter Min/max spänning x x Fordonsadapter Min/max spänning Test med siktesprovare och optikenhet 4.4 x Test med siktesprovare och optikenhet testresultat 00 Test med systemprovare 172 Mk2 5.1 x Test med systemprovare 172 protokoll

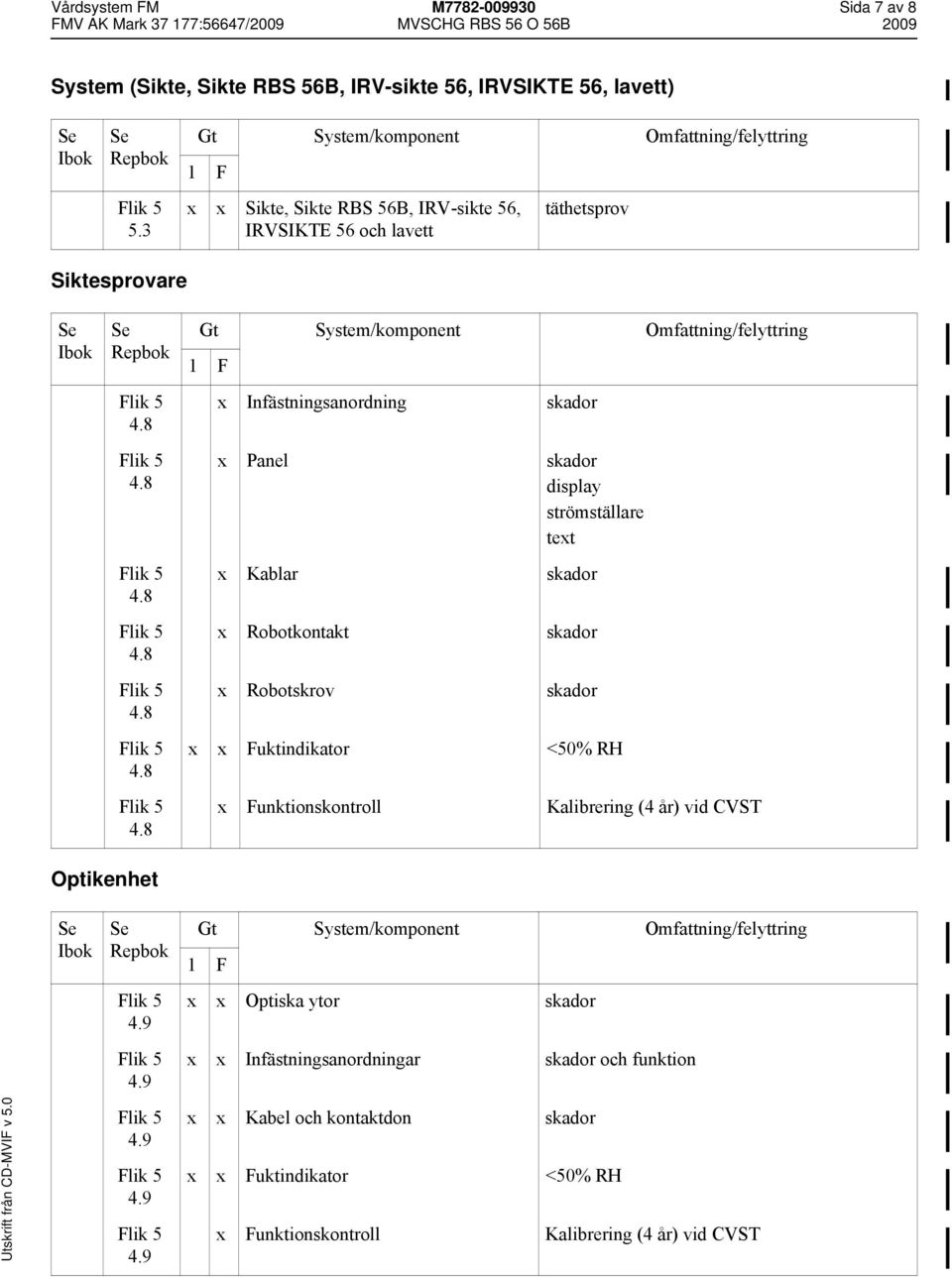

7 Vårdsystem FM M Sida 7 av 8 System (Sikte, Sikte RBS 56B, IRV-sikte 56, IRVSIKTE 56, lavett) 5.3 x x Sikte, Sikte RBS 56B, IRV-sikte 56, IRVSIKTE 56 och lavett täthetsprov Siktesprovare x Infästningsanordning skador x Panel skador display strömställare text x Kablar skador x Robotkontakt skador x Robotskrov skador x x Fuktindikator <50% RH x Funktionskontroll Kalibrering (4 år) vid CVST Optikenhet x x Optiska ytor skador x x Infästningsanordningar skador och funktion x x Kabel och kontaktdon skador x x Fuktindikator <50% RH x Funktionskontroll Kalibrering (4 år) vid CVST

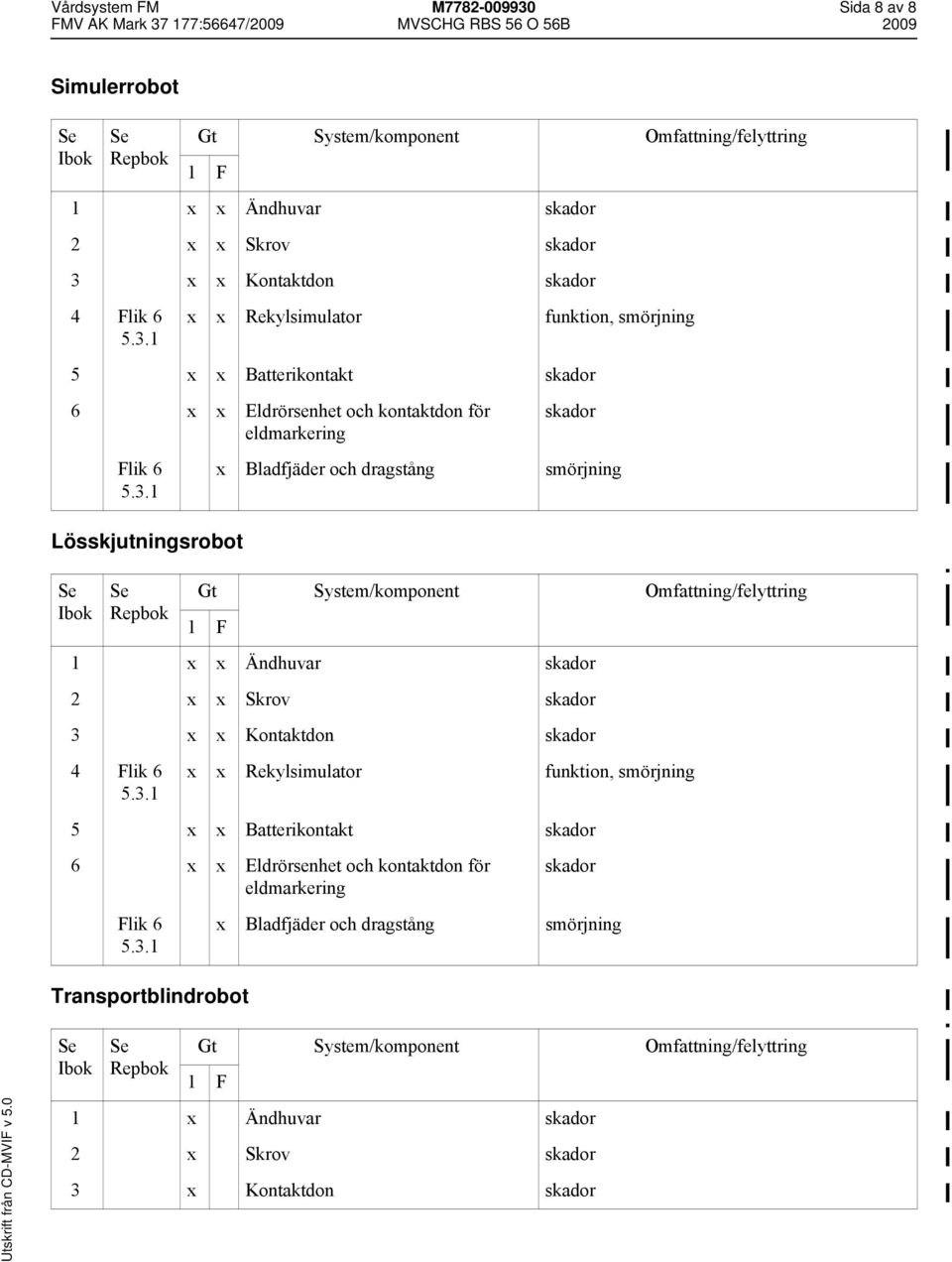

8 Vårdsystem FM M Sida 8 av 8 Simulerrobot Lösskjutningsrobot Transportblindrobot 1 x x Ändhuvar skador 2 x x Skrov skador 3 x x Kontaktdon skador 4 Flik x x Rekylsimulator funktion, smörjning 5 x x Batterikontakt skador 6 x x Eldrörsenhet och kontaktdon för eldmarkering Flik skador x Bladfjäder och dragstång smörjning 1 x x Ändhuvar skador 2 x x Skrov skador 3 x x Kontaktdon skador 4 Flik x x Rekylsimulator funktion, smörjning 5 x x Batterikontakt skador 6 x x Eldrörsenhet och kontaktdon för eldmarkering Flik skador x Bladfjäder och dragstång smörjning 1 x Ändhuvar skador 2 x Skrov skador 3 x Kontaktdon skador
