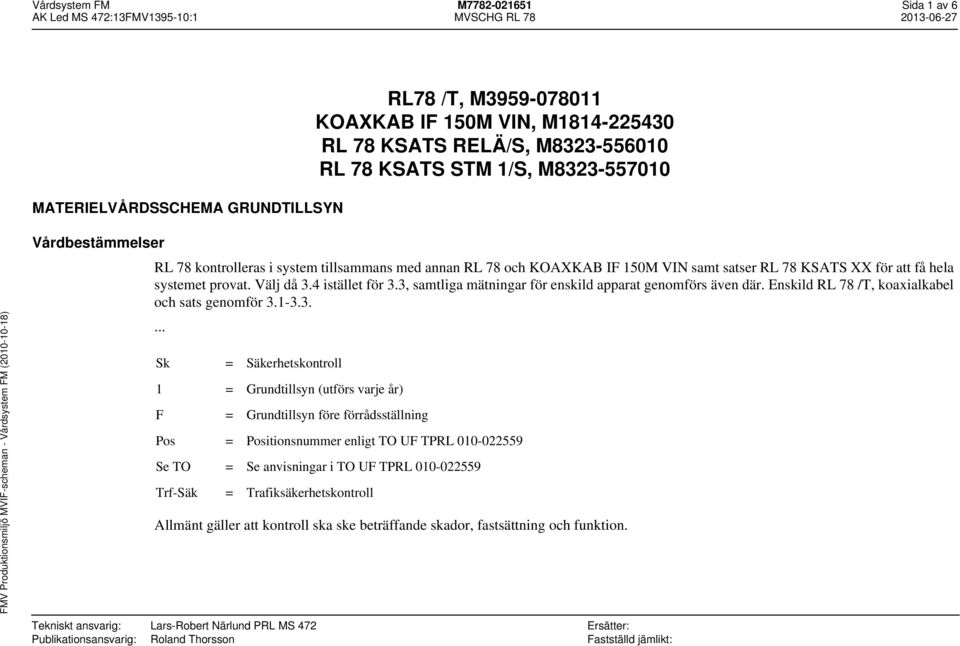

1 Vårdsystem FM M Sida 1 av 6 MATERIELVÅRDSSCHEMA GRUNDTILLSYN RL78 /T, M KOAXKAB IF 150M VIN, M RL 78 KSATS RELÄ/S, M RL 78 KSATS STM 1/S, M Vårdbestämmelser RL 78 kontrolleras i system tillsammans med annan RL 78 och KOAXKAB IF 150M VIN samt satser RL 78 KSATS XX för att få hela systemet provat. Välj då 3.4 istället för 3.3, samtliga mätningar för enskild apparat genomförs även där. Enskild RL 78 /T, koaxialkabel och sats genomför Sk = Säkerhetskontroll 1 = Grundtillsyn (utförs varje år) F = Grundtillsyn före förrådsställning = itionsnummer enligt TO UF TPRL Se TO = Se anvisningar i TO UF TPRL Trf-Säk = Trafiksäkerhetskontroll Allmänt gäller att kontroll ska ske beträffande skador, fastsättning och funktion. Tekniskt ansvarig: Lars-Robert Närlund PRL MS 472 Publikationsansvarig: Roland Thorsson Ersätter: Fastställd jämlikt:

2 Vårdsystem FM M Sida 2 av 6 Utrustning Förrådsbeteckning Förrådsbenämning M Provlåda koax/s M PCM-enhet /T (motsv) Tillgång till 230V, 48V och 24V krävs. Effektmeter (för frekvensområdet) Stegdämpare minst 4 GHz, db, 1dB steg Dator med webläsare, ethernetport Vid systemprov krävs 2 st Referenser Förrådsbeteckning Förrådsbenämning M IBOK RL 78 INKL CD M UF TPRL

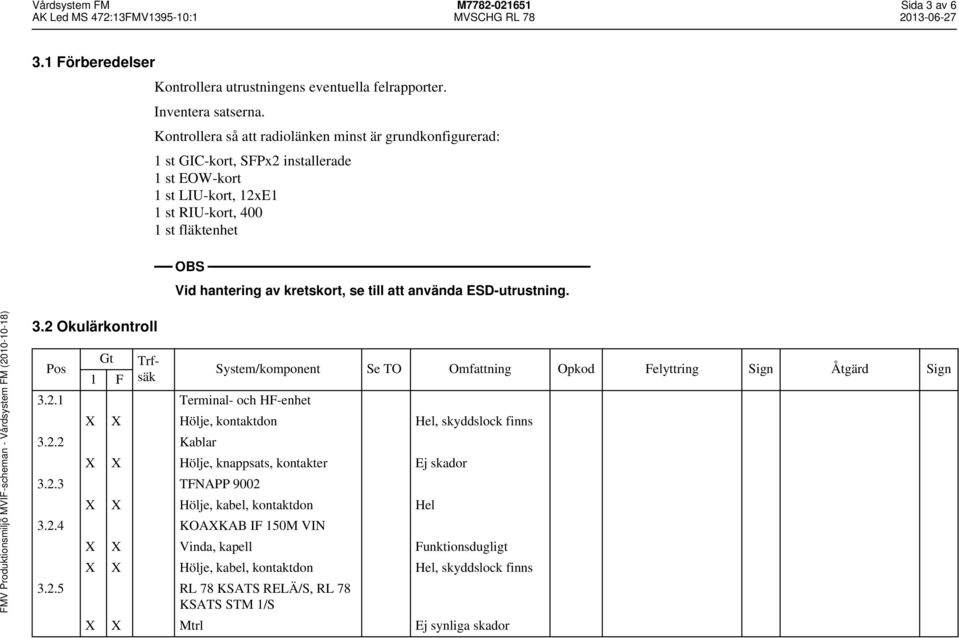

3 Vårdsystem FM M Sida 3 av 6 3.örberedelser Kontrollera utrustningens eventuella felrapporter. Inventera satserna. Kontrollera så att radiolänken minst är grundkonfigurerad: 1 st GIC-kort, SFPx2 installerade 1 st EOW-kort 1 st LIU-kort, 12xE1 1 st RIU-kort, st fläktenhet OBS Vid hantering av kretskort, se till att använda ESD-utrustning. 3.2 Okulärkontroll Gt Trfsäk Terminal- och HF-enhet X X Hölje, kontaktdon Hel, skyddslock finns Kablar X X Hölje, knappsats, kontakter Ej skador TFNAPP 9002 X X Hölje, kabel, kontaktdon Hel KOAXKAB IF 150M VIN X X Vinda, kapell Funktionsdugligt X X Hölje, kabel, kontaktdon Hel, skyddslock finns RL 78 KSATS RELÄ/S, RL 78 KSATS STM 1/S X X Mtrl Ej synliga skador

4 Vårdsystem FM M Sida 4 av RL 78 /T, mätningar Apparat Gt Trfsäk Återställning till fabriksinst X X Uppkoppling, bygling RL X Fabriksinställning Anslut dator X X Konfigurera grundparametrar X Se IBOK enl anv TO X X Kontroll systemprogramvara X Notera version X X Konfigurera LINK X Se IBOK enl anv TO PARAMETERS X X Loopa HF-ENHET X Bitfelsmätning och larm X X Bitfelsmätning 2MB/s, PRBS X 5 min, 0 bitfel 15-mönster X X Larmhantering X Förväntade larm, nollställning, LEDlampor gröna X X Bitfelsmätning forts: övriga E1- X Funktion portar Spänningsmatning X X Prova resp driftfall X Fortsatt drift, inget bortfall (PCM-enhet) X X Mät spänningsmatning X Krav: -40,5V till -57,0V radiomodul IF-KABEL X X Cable monitoring X Värde bör ligga mellan: SNR db

5 Vårdsystem FM M Sida 5 av 6 Gt Trfsäk Trfsäk Prov HF 2 och KOAXIALKABEL 8M X X Bitfelsmätning och larm X Enligt X X Test av interface ETH 1-4 X Funktion X X Återställ till fabriksinställning/ blockeringar larmar X Grundkonfigurerad 3.4 Systemprov RL 78 /T, mätningar System Gt Återställning till fabriksinställning X Uppkoppling, bygling RL X Fabriksinställning Anslut dator X Konfigurera grundparametrar X Se IBOK enl anv TO X Kontroll systemprogramvara X Notera version X Konfigurera LINK PARAMETERS X Se IBOK enl anv TO X Station B, grundinställning för prov X Gå igenom punkt , grundinställd X Ändra ip-adress i station B X Ledig adress, omstart X Ställ uteffekt i station A och B X Uteffekt enl tabell, se TO X Bitfelsmätning och larmhantering X Ena sidan loopad, PCM-mätenhet ansluten

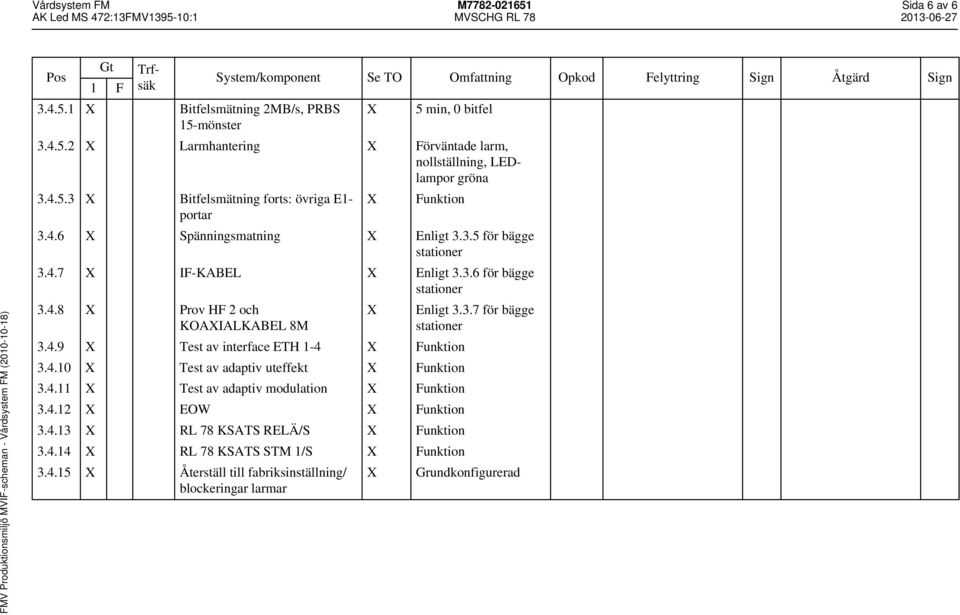

6 Vårdsystem FM M Sida 6 av 6 Gt Trfsäk X Bitfelsmätning 2MB/s, PRBS X 5 min, 0 bitfel 15-mönster X Larmhantering X Förväntade larm, nollställning, LEDlampor gröna X Bitfelsmätning forts: övriga E1- X Funktion portar X Spänningsmatning X Enligt för bägge stationer X IF-KABEL X Enligt för bägge stationer X Prov HF 2 och KOAXIALKABEL 8M X Enligt för bägge stationer X Test av interface ETH 1-4 X Funktion X Test av adaptiv uteffekt X Funktion X Test av adaptiv modulation X Funktion X EOW X Funktion X RL 78 KSATS RELÄ/S X Funktion X RL 78 KSATS STM 1/S X Funktion X Återställ till fabriksinställning/ blockeringar larmar X Grundkonfigurerad
