1 Vårdsystem FM M Sida 1 av 9 MATERIELVÅRDSSCHEMA GRUNDTILLSYN MOB RASYST L16 /S, M Allmänt Detta GT-schema behandlar grundinstallation för aktuellt system. I samband med kontrollen skall reparationsjournalen samt föregående besiktningsprotokoll granskas. Hänsyn ska även tas till de reparationer mm som utförts sedan föregående kontroll och översyn. Jämför märkskyltar för underhåll och ändringar. Anvisningar för kontroller enligt detta schema finns utgivna som: Teknisk order TO DF Link 16 SAS Teknisk order TO AF Link 16 SAS Teknisk order TO UF Link 16 SAS Teknisk order TO UF MIDS Teknisk order TO UF SAMBAND Teknisk order TO UF SAMBAND Förekommande förkortningar: = Säkerhetskontroll 1 = Grundtillsyn (utförs 1 gång varje år) 2 = Grundtillsyn (utförs 2 gånger varje år) F = Grundtillsyn före förrådsställning = itionsnummer Tekniskt ansvarig: Hans Jonsson PRL MS 463 Publikationsansvarig: Anders Persson Ersätter: Tidigare fastställd:

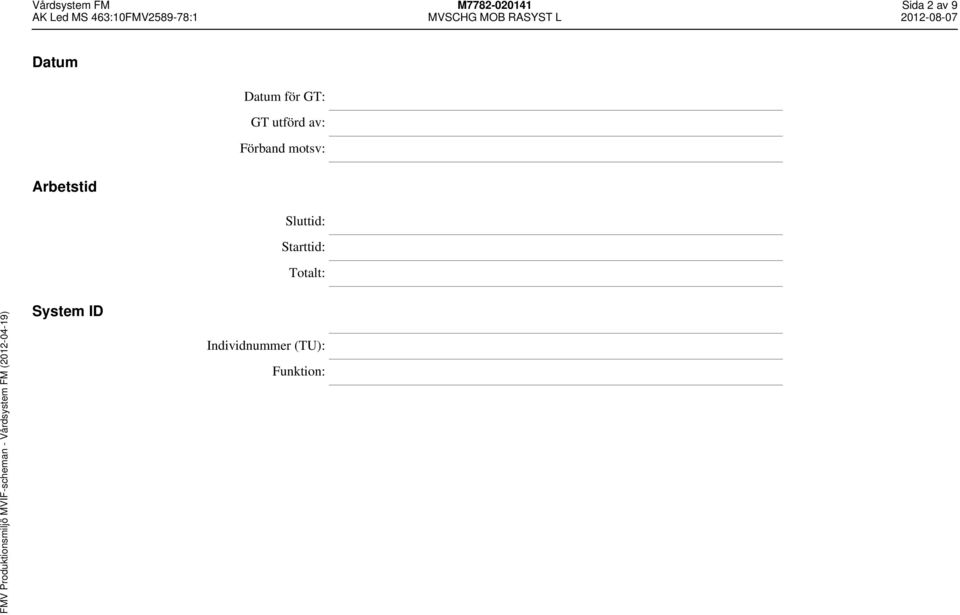

2 Vårdsystem FM M Sida 2 av 9 Datum Datum för GT: GT utförd av: Förband motsv: Arbetstid Sluttid: Starttid: Totalt: System ID Individnummer (TU): Funktion:

3 Vårdsystem FM M Sida 3 av 9 Individnummer (övrigt ingående systemenheter) BENÄMNING BETECKNING IND NR TYP AV APPARAT SÄNDTAGARTERM L16 M TU, stativlåda. MIDS TERMINAL LVT 4 M sändtagarenhet. MIDS KRAFTENHET M strömförsörjningsenhet till MIDS TERMINALENHET. SERVERPROC L16 M PU, stativlåda. HDENH PGMV SERV L16 F HÅRDDISK 80GB (M ) med installerad programvara till SERVER L16. ARBETSSTATION L16 M WU, stativlåda. HDENH PGMV ASTN L16 F HÅRDDISK 80GB (M ) med installerad programvara till SERVER ARBSTNL16. GPS 08 (DAGR) M GPS mottagare baserad på satellitpositionering. DATALADDNINGSENHET M Laddar krypto till MIDS TERMINAL LVT 4.

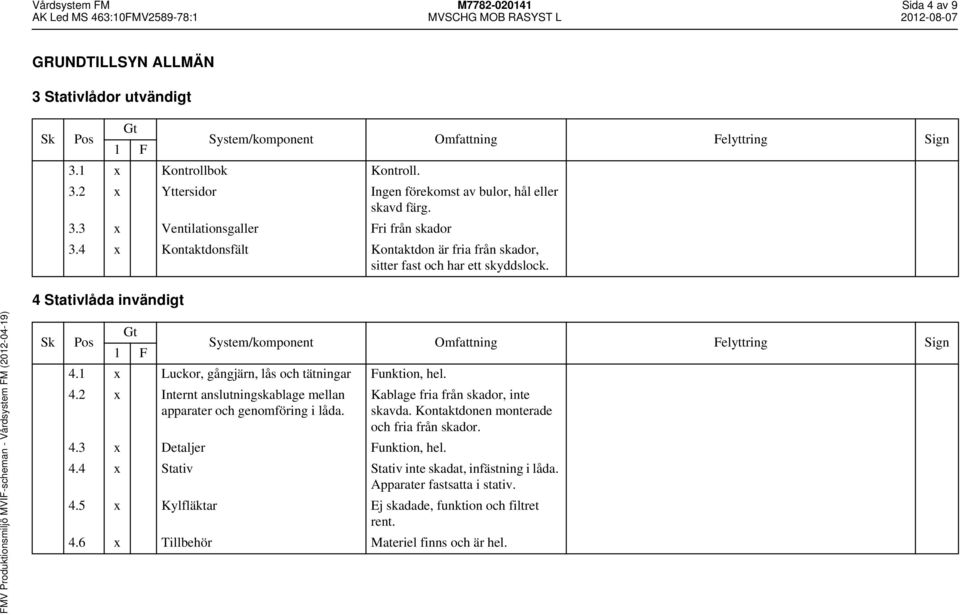

4 Vårdsystem FM M Sida 4 av 9 GRUNDTILLSYN ALLMÄN 3 Stativlådor utvändigt 3.1 x Kontrollbok Kontroll. 3.2 x Yttersidor Ingen förekomst av bulor, hål eller skavd färg. 3.3 x Ventilationsgaller Fri från skador 3.4 x Kontaktdonsfält Kontaktdon är fria från skador, sitter fast och har ett skyddslock. 4 Stativlåda invändigt 4.1 x Luckor, gångjärn, lås och tätningar Funktion, hel. 4.2 x Internt anslutningskablage mellan apparater och genomföring i låda. Kablage fria från skador, inte skavda. Kontaktdonen monterade och fria från skador. 4.3 x Detaljer Funktion, hel. 4.4 x Stativ Stativ inte skadat, infästning i låda. Apparater fastsatta i stativ. 4.5 x Kylfläktar Ej skadade, funktion och filtret rent. 4.6 x Tillbehör Materiel finns och är hel.

5 Vårdsystem FM M Sida 5 av 9 5 Elkraftsinstallation 5.1 Växelströmsdel x Okulärkontroll elcentraler Inga synliga skador x Okulärkontroll uttag och intag Inga synliga skador x yddsjordning Max 2 mellan jordhylsa i uttag och jordskruv på stativlåda. Hylstag och kablage fria från skador. 5.2 Spänningsmatning 230 VAC, Normaldrift x Spänningsmatning Spänningen presenteras som 0 V vid bruten kraft, samt att voltmetern visar 230 VAC vid tillslag av kraft. 5.3 Kraftsystem 24 VDC x Okulärkontroll av apparat och Inga synliga skador, mtrl sitter fast anslutningar

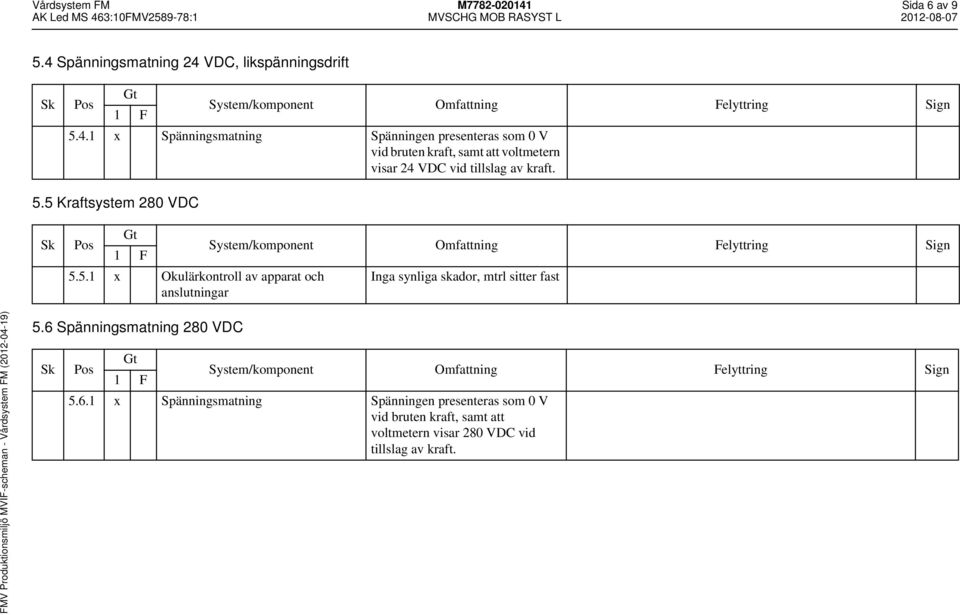

6 Vårdsystem FM M Sida 6 av Spänningsmatning 24 VDC, likspänningsdrift x Spänningsmatning Spänningen presenteras som 0 V vid bruten kraft, samt att voltmetern visar 24 VDC vid tillslag av kraft. 5.5 Kraftsystem 280 VDC x Okulärkontroll av apparat och Inga synliga skador, mtrl sitter fast anslutningar 5.6 Spänningsmatning 280 VDC x Spänningsmatning Spänningen presenteras som 0 V vid bruten kraft, samt att voltmetern visar 280 VDC vid tillslag av kraft.

7 Vårdsystem FM M Sida 7 av 9 6 Kablage 6.1 x Antennkablage till antennanslutning på TU. Instrumentmätning TDR (50) Isolationsprov <1 och >10M Inga synliga skador och materielen sitter fast 6.2 x Spridningsnät, opto Se TO UF SAMBAND Dämpning<4 db. Inga synliga skador och materielen är komplett. 6.3 x KABELSATS RUGG L16 /S och i förekommande fall, KABELSATS STD L16 /S, testas genom funktionsprov i denna tillsyn. 7 Konstlast Kablar och kontaktdon är hela och rena samt erhåller funktion mellan enheterna. 7.1 x Kontroll av KONSTLAST, M samt KONSTLASTKABEL TU, F Instrumentmätning med nätverksanalysator (50 Ohm). Instrumentmätning med TDR (50) Isolationsprov <1 och >10M Inga synliga skador och materielen sitter fast

8 Vårdsystem FM M Sida 8 av 9 8 MIDS TERMINAL LVT x MIDS TERMINAL LVT 4, M med MIDS KRAFTENHET, M Genomför BIT (Built In Test) och starta programmet Rapid Loader i en PU. Om kommunikation via PU och MIL-STD 1553 bussen till MIDS fungerar, ska ikon för BUS - och INTERFACE STATUS lysa grönt. Se vidare i TO UF LINK 16 SAS För demontering och montering av MIDS, samt byte av batteri - agera enligt TO MIDS x MIDS TERMINAL LVT 4, M med MIDS KRAFTENHET, M GPS 08 (DAGR) (om den finns tillgänglig) Lokalisera märkningar och plomberingar enligt TO UF MIDS Brister och felaktigheter följs av åtgärd enligt nämnd TO. 9.1 x GPS 08 funktion. Driftsätt GPS 08 i TU. Kontrollera GPS status under Diagnostics -> GPS i Rapid Loader (PU). a presentera aktiva satelliter och aktuell position.

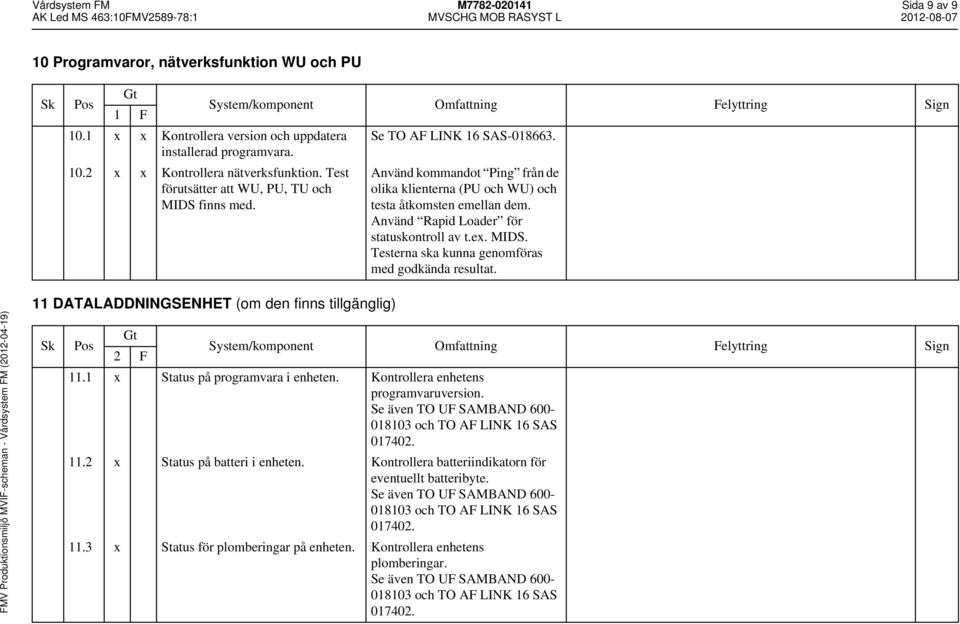

9 Vårdsystem FM M Sida 9 av 9 10 Programvaror, nätverksfunktion WU och PU 10.1 x x Kontrollera version och uppdatera installerad programvara. Se TO AF LINK 16 SAS x x Kontrollera nätverksfunktion. Test förutsätter att WU, PU, TU och MIDS finns med. Använd kommandot Ping från de olika klienterna (PU och WU) och testa åtkomsten emellan dem. Använd Rapid Loader för statuskontroll av t.ex. MIDS. Testerna ska kunna genomföras med godkända resultat. 11 DATALADDNINGSENHET (om den finns tillgänglig) 2 F 11.1 x Status på programvara i enheten. Kontrollera enhetens programvaruversion. Se även TO UF SAMBAND och TO AF LINK 16 SAS x Status på batteri i enheten. Kontrollera batteriindikatorn för eventuellt batteribyte. Se även TO UF SAMBAND och TO AF LINK 16 SAS x Status för plomberingar på enheten. Kontrollera enhetens plomberingar. Se även TO UF SAMBAND och TO AF LINK 16 SAS
