TRANSPORTABEL LEDNINGSENHET STABSCONTAINER 20 FOT 2 DÖRRAR MD TBH

Transkript

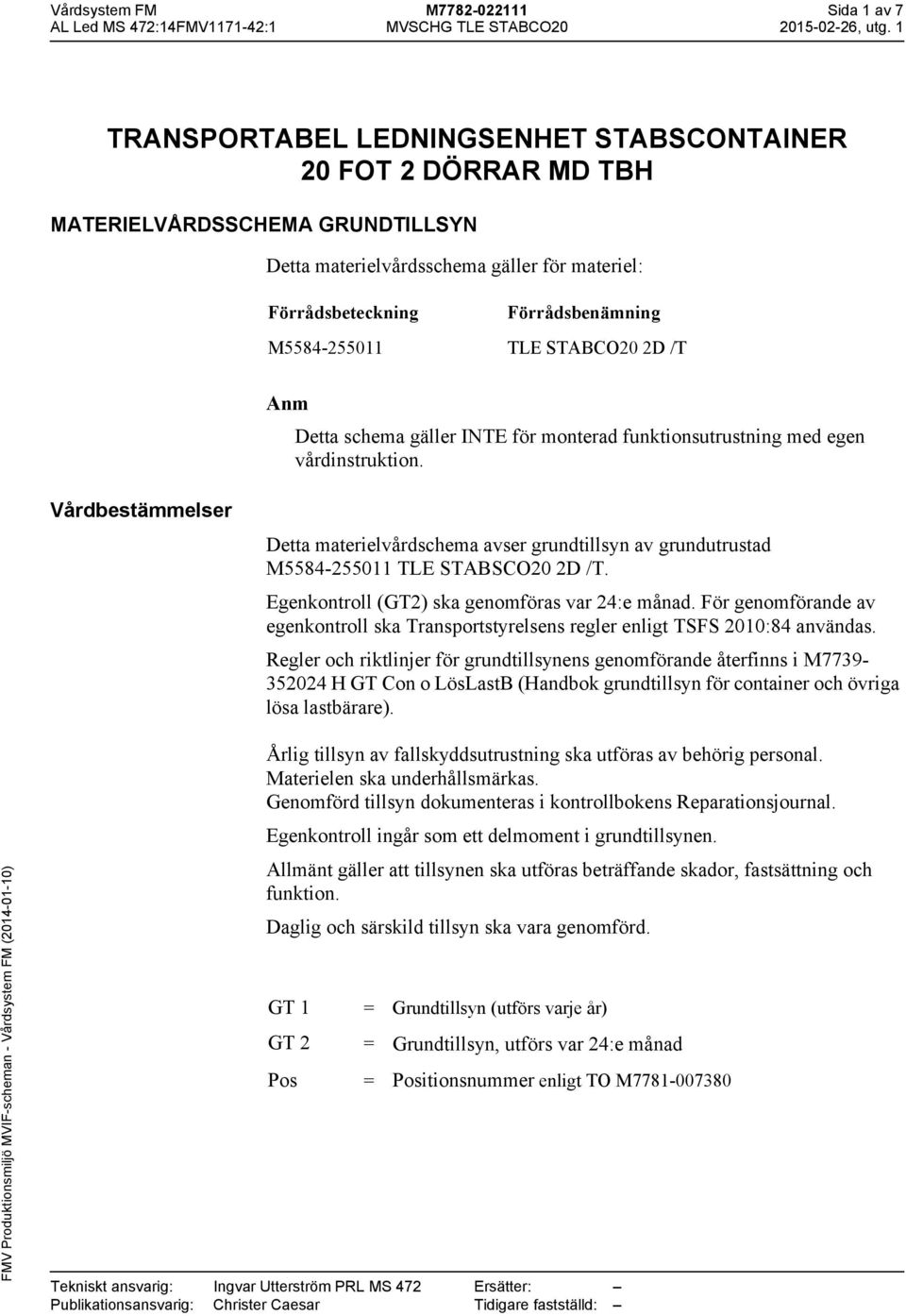

1 Vårdsystem FM M Sida 1 av 7 TRANSPORTABEL LEDNINGSENHET STABSCONTAINER 20 FOT 2 DÖRRAR MD TBH MATERIELVÅRDSSCHEMA GRUNDTILLSYN Detta materielvårdsschema gäller för materiel: Förrådsbeteckning Förrådsbenämning M TLE STABCO20 2D /T Anm Detta schema gäller INTE för monterad funktionsutrustning med egen vårdinstruktion. Vårdbestämmelser Detta materielvårdschema avser grundtillsyn av grundutrustad M TLE STABSCO20 2D /T. Egenkontroll (GT2) ska genomföras var 24:e månad. För genomförande av egenkontroll ska Transportstyrelsens regler enligt TSFS 2010:84 användas. Regler och riktlinjer för grundtillsynens genomförande återfinns i M H GT Con o LösLastB (Handbok grundtillsyn för container och övriga lösa lastbärare). Tekniskt ansvarig: Ingvar Utterström PRL MS 472 Publikationsansvarig: Christer Caesar Årlig tillsyn av fallskyddsutrustning ska utföras av behörig personal. Materielen ska underhållsmärkas. Genomförd tillsyn dokumenteras i kontrollbokens Reparationsjournal. Egenkontroll ingår som ett delmoment i grundtillsynen. Allmänt gäller att tillsynen ska utföras beträffande skador, fastsättning och funktion. Daglig och särskild tillsyn ska vara genomförd. GT 1 = Grundtillsyn (utförs varje år) GT 2 = Grundtillsyn, utförs var 24:e månad Pos = Positionsnummer enligt TO M Ersätter: Tidigare fastställd:

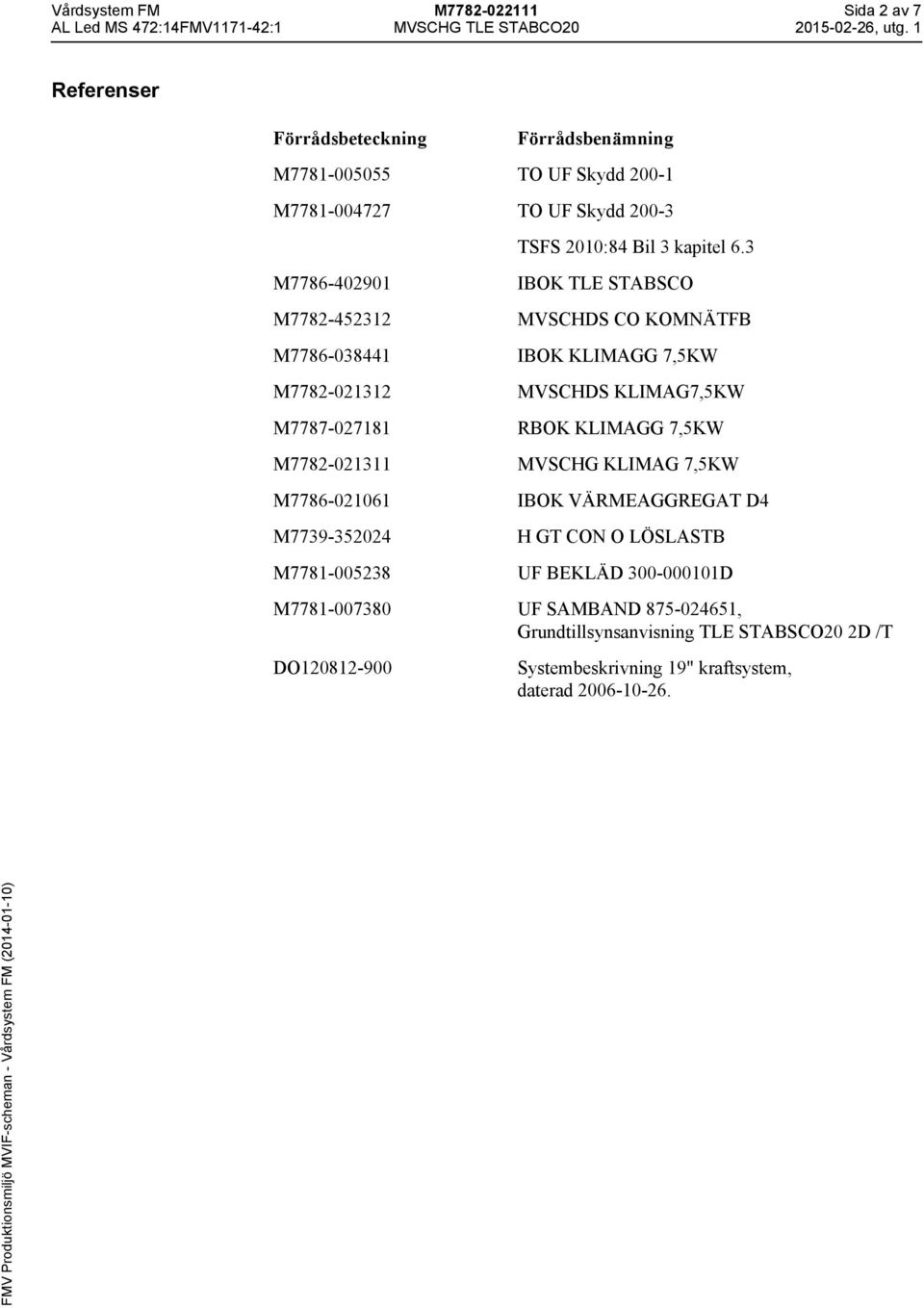

2 Vårdsystem FM M Sida 2 av 7 Referenser Förrådsbeteckning Förrådsbenämning M TO UF Skydd M TO UF Skydd TSFS 2010:84 Bil 3 kapitel 6.3 M IBOK TLE STABSCO M MVSCHDS CO KOMNÄTFB M IBOK KLIMAGG 7,5KW M MVSCHDS KLIMAG7,5KW M RBOK KLIMAGG 7,5KW M MVSCHG KLIMAG 7,5KW M IBOK VÄRMEAGGREGAT D4 M H GT CON O LÖSLASTB M UF BEKLÄD D M UF SAMBAND , Grundtillsynsanvisning TLE STABSCO20 2D /T DO Systembeskrivning 19" kraftsystem, daterad

3 Vårdsystem FM M Sida 3 av 7 Egenkontroll Pos Gt 2 System/komponent Ref Omfattning/felyttring X Lasthantering Egenkontroll enligt M SJÖKLASSAD CONTAINER Allmänt X Identifiering Kontrollera att uppgifter överensstämmer X Kontrollbok, innehåll Befintlighet, komplett enligt Vård FM, läsbarhet, rapporterade fel X Typskyltar, id-märkning Befintlighet, läsbarhet X Tekniska order Beordrade TO, utförda åtgärder X Tillbehör Inventering, fallskyddsutr årlig tillsyn X Utrustning för lastsäkring Container utvändigt Främre gavel X Klimataggregat, dräneringsslang, M RBOK KLIMAGG 7,5KW fästpunkter X Friskluftsfläkt Byte filter, rengöring X Id-märkning Läsbarhet X Övre balk med lucka Vänster sida X Gaffeltunnlar Sprickbildning X Skorsten, täcklock X Varningsskyltar Läsbarhet X Anslutningsfack vänster sida: gummidukar, plats för drivmedelsdunk, bränsleledning, luckspärr, lås, tillbehörsfack, vågfällor, lastsäkring, gummilist

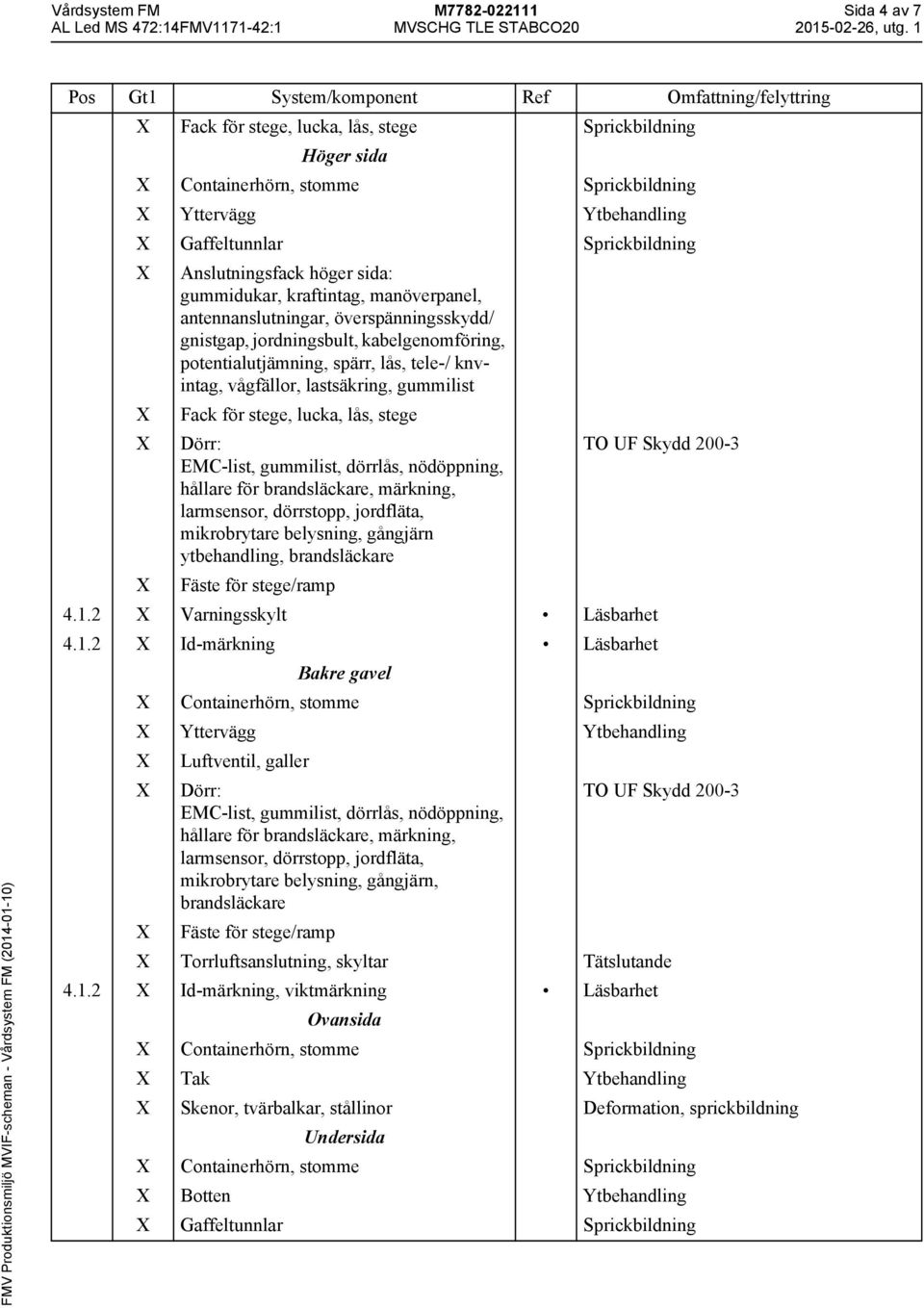

4 Vårdsystem FM M Sida 4 av 7 X Fack för stege, lucka, lås, stege Sprickbildning Höger sida X Gaffeltunnlar Sprickbildning X Anslutningsfack höger sida: gummidukar, kraftintag, manöverpanel, antennanslutningar, överspänningsskydd/ gnistgap, jordningsbult, kabelgenomföring, potentialutjämning, spärr, lås, tele-/ knvintag, vågfällor, lastsäkring, gummilist X Fack för stege, lucka, lås, stege X Dörr: EMC-list, gummilist, dörrlås, nödöppning, hållare för brandsläckare, märkning, larmsensor, dörrstopp, jordfläta, mikrobrytare belysning, gångjärn ytbehandling, brandsläckare TO UF Skydd X Fäste för stege/ramp X Varningsskylt Läsbarhet X Id-märkning Läsbarhet Bakre gavel X Luftventil, galler X Dörr: EMC-list, gummilist, dörrlås, nödöppning, hållare för brandsläckare, märkning, larmsensor, dörrstopp, jordfläta, mikrobrytare belysning, gångjärn, brandsläckare TO UF Skydd X Fäste för stege/ramp X Torrluftsanslutning, skyltar Tätslutande X Id-märkning, viktmärkning Läsbarhet Ovansida X Tak Ytbehandling X Skenor, tvärbalkar, stållinor Deformation, sprickbildning Undersida X Botten Ytbehandling X Gaffeltunnlar Sprickbildning

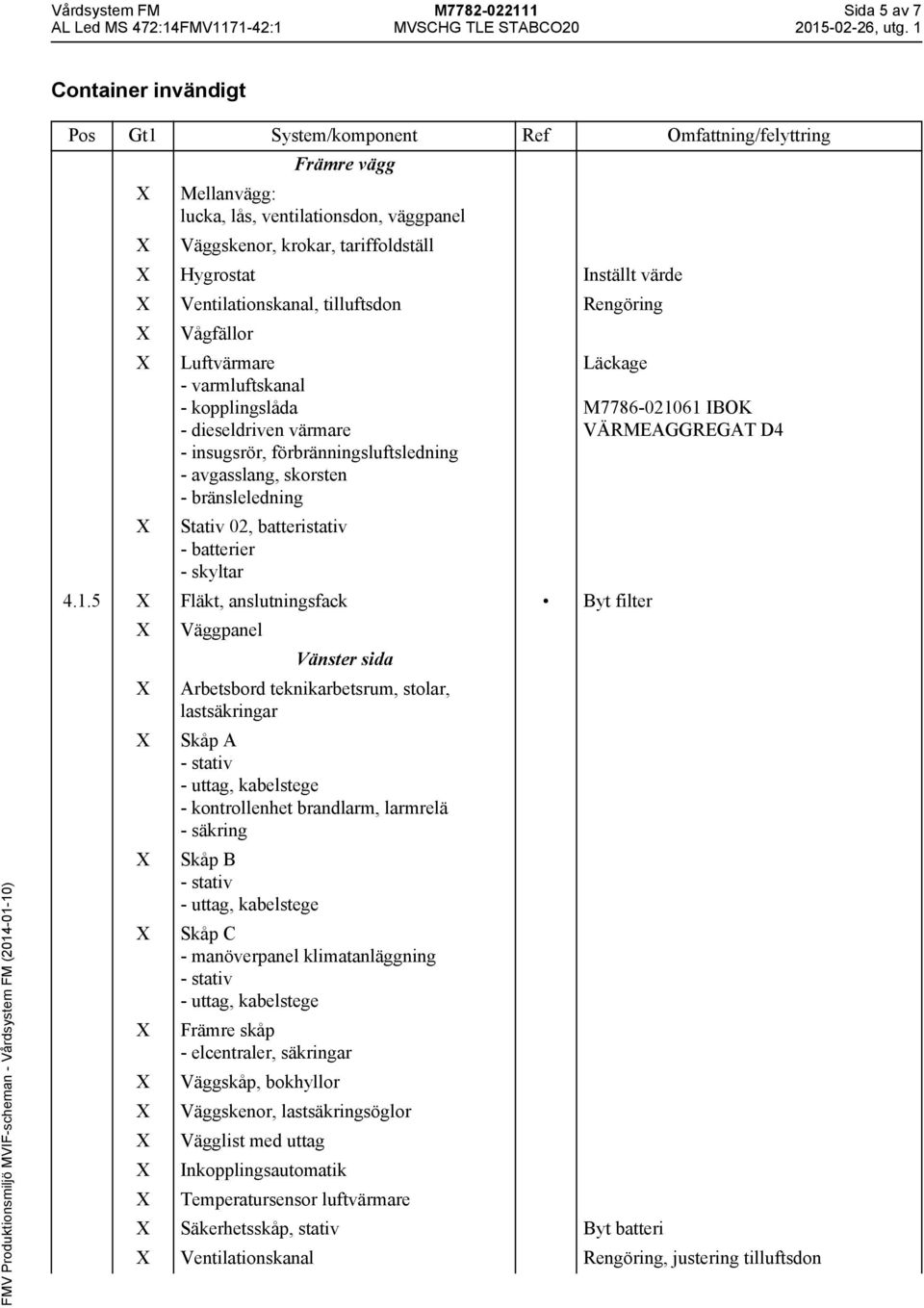

5 Vårdsystem FM M Sida 5 av 7 Container invändigt Främre vägg X Mellanvägg: lucka, lås, ventilationsdon, väggpanel X Väggskenor, krokar, tariffoldställ X Hygrostat Inställt värde X Ventilationskanal, tilluftsdon Rengöring X Vågfällor X Luftvärmare - varmluftskanal - kopplingslåda - dieseldriven värmare - insugsrör, förbränningsluftsledning - avgasslang, skorsten - bränsleledning Läckage M IBOK VÄRMEAGGREGAT D4 X Stativ 02, batteristativ - batterier - skyltar X Fläkt, anslutningsfack Byt filter Vänster sida X Arbetsbord teknikarbetsrum, stolar, lastsäkringar X Skåp A - stativ - uttag, kabelstege - kontrollenhet brandlarm, larmrelä - säkring X Skåp B - stativ - uttag, kabelstege X Skåp C - manöverpanel klimatanläggning - stativ - uttag, kabelstege X Främre skåp - elcentraler, säkringar X Väggskåp, bokhyllor X Väggskenor, lastsäkringsöglor X Vägglist med uttag X Inkopplingsautomatik X Temperatursensor luftvärmare X Säkerhetsskåp, stativ Byt batteri X Ventilationskanal Rengöring, justering tilluftsdon

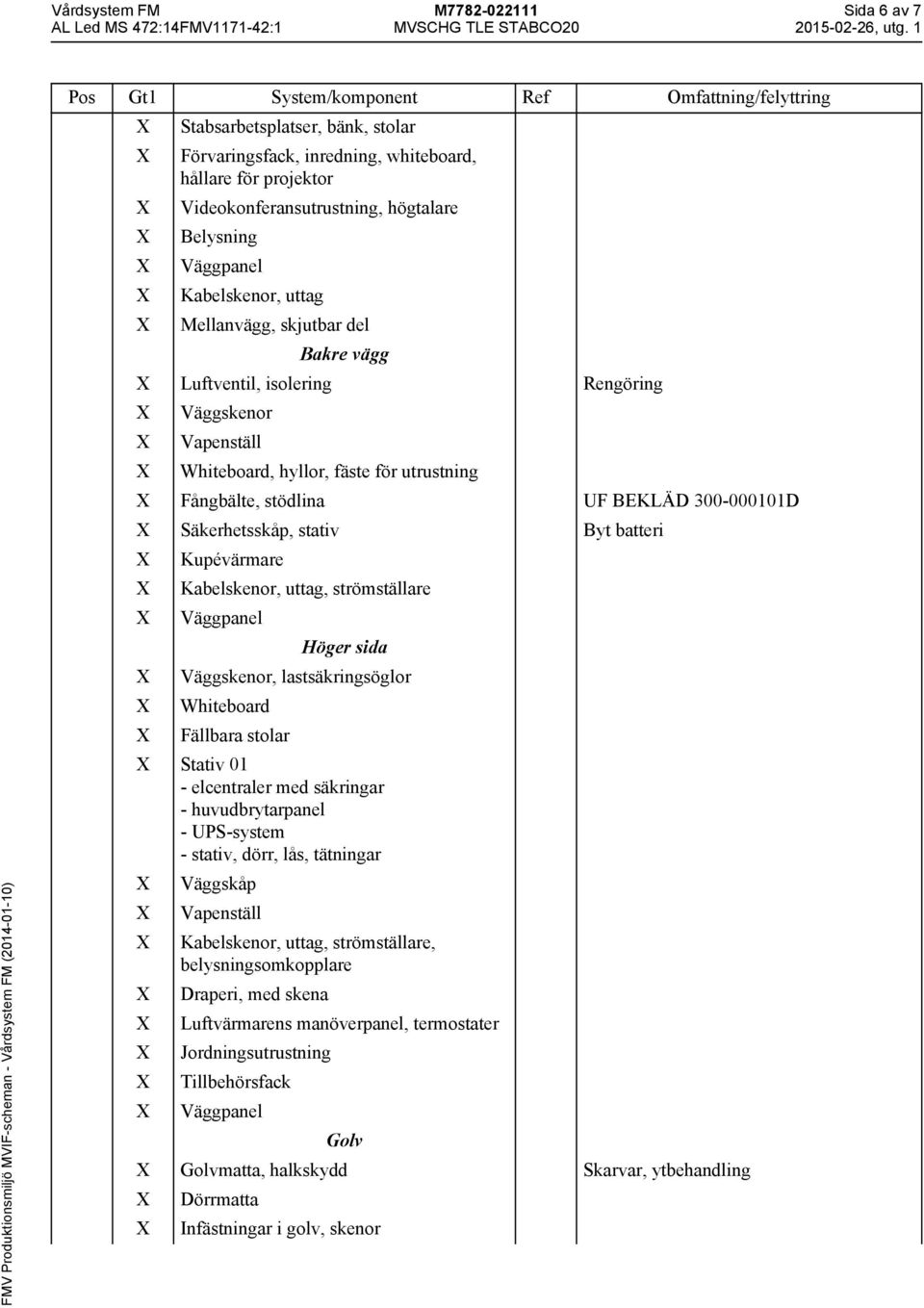

6 Vårdsystem FM M Sida 6 av 7 X Stabsarbetsplatser, bänk, stolar X Förvaringsfack, inredning, whiteboard, hållare för projektor X Videokonferansutrustning, högtalare X Belysning X Kabelskenor, uttag X Mellanvägg, skjutbar del Bakre vägg X Luftventil, isolering Rengöring X Väggskenor X Vapenställ X Whiteboard, hyllor, fäste för utrustning X Fångbälte, stödlina UF BEKLÄD D X Säkerhetsskåp, stativ Byt batteri X Kupévärmare X Kabelskenor, uttag, strömställare Höger sida X Väggskenor, lastsäkringsöglor X Whiteboard X Fällbara stolar X Stativ 01 - elcentraler med säkringar - huvudbrytarpanel - UPS-system - stativ, dörr, lås, tätningar X Väggskåp X Vapenställ X Kabelskenor, uttag, strömställare, belysningsomkopplare X Draperi, med skena X Luftvärmarens manöverpanel, termostater X Jordningsutrustning X Tillbehörsfack Golv X Golvmatta, halkskydd Skarvar, ytbehandling X Dörrmatta X Infästningar i golv, skenor

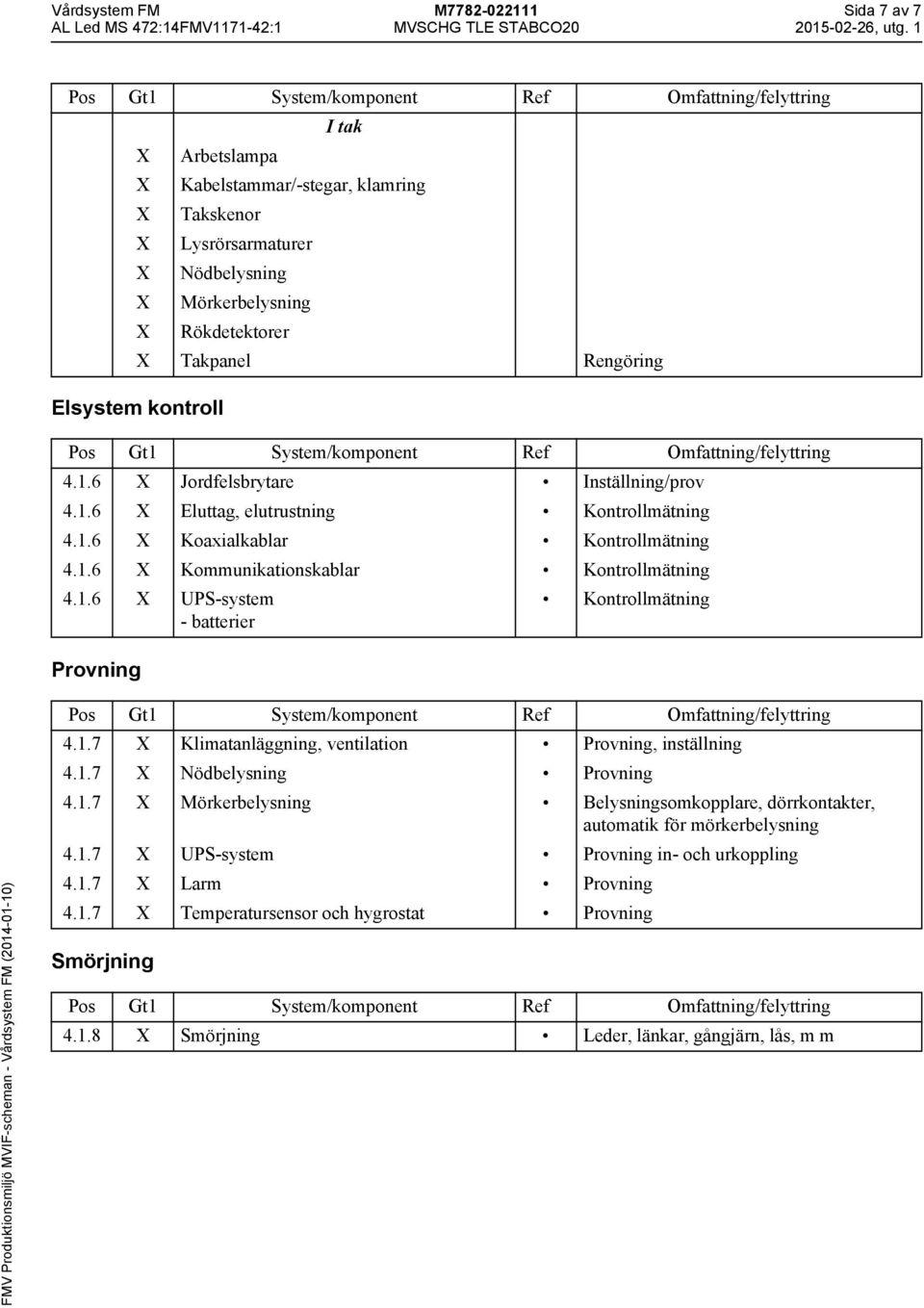

7 Vårdsystem FM M Sida 7 av 7 I tak X Arbetslampa X Kabelstammar/-stegar, klamring X Takskenor X Lysrörsarmaturer X Nödbelysning X Mörkerbelysning X Rökdetektorer X Takpanel Rengöring Elsystem kontroll X Jordfelsbrytare Inställning/prov X Eluttag, elutrustning Kontrollmätning X Koaxialkablar Kontrollmätning X Kommunikationskablar Kontrollmätning X UPS-system - batterier Kontrollmätning Provning X Klimatanläggning, ventilation Provning, inställning X Nödbelysning Provning X Mörkerbelysning Belysningsomkopplare, dörrkontakter, automatik för mörkerbelysning X UPS-system Provning in- och urkoppling X Larm Provning X Temperatursensor och hygrostat Provning Smörjning X Smörjning Leder, länkar, gångjärn, lås, m m
