RL-KÄRRA GRUNDUTR TS/T

Transkript

1 Vårdsystem FM M Sida 1 av 6 MATERIELVÅRDSSCHEMA GRUNDTILLSYN Detta materielvårdsschema gäller för materiel: Förrådsbeteckning Förrådsbenämning M RLKÄRRA GRUTR TS /T RL-KÄRRA GRUNDUTR TS/T FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Vårdbestämmelser Regler och riktlinjer för grundtillsynens genomförande återfinns i M FAG F (Försvarasmaktens Regler för Grundtillsyn av Fordon) Detta GT-schema behandlar endast grundutrustad släpkärra. För materiel såsom teleskopmast, elverk och TS-utrustning, se separata GT-scheman. Anvisningar för kontroll enligt detta schema finns utgiven som teknisk order: M , UF TPRL Särskild tillsyn ska vara utförd tidigast 30 dagar innan Grundtillsyn. Gt 1 = Grundtillsyn (utförs varje år) Gt F = Grundtillsyn före förrådsställning, utförs enligt Gt 1 Pos = Positionsnummer enligt TO UF, M Se TO = Se anvisningar i TO UF, M Se Kb = Se Besiktningsprotokoll Fordon, M Allmänt gäller att kontroll ska ske beträffande skador, fastsättning och funktion. Tekniskt ansvarig: Publikationsansvarig: Lars-Olof Wadestig TC LED MS423 Kent Sundbaum Ersätter: M MVSCHG RL-KÄRRA Tidigare fastställd: FMV ProjLed :12161/03

2 Vårdsystem FM M Sida 2 av 6 Referenser Förrådsbeteckning Förrådsbenämning M Försvarsmaktens Regler för Grundtillsyn av Fordon (FAG F) M Grundtillsyn RL-kärra grundutr/t M Smörjschema släpkärra 101, 1011 och 1012 Transportstyrelsens författningssamling TSFS 2010:84 Kontrollbesiktning M Besiktningsprotokoll fordon FSD 6677 Rostskyddsbehandling av fordon.

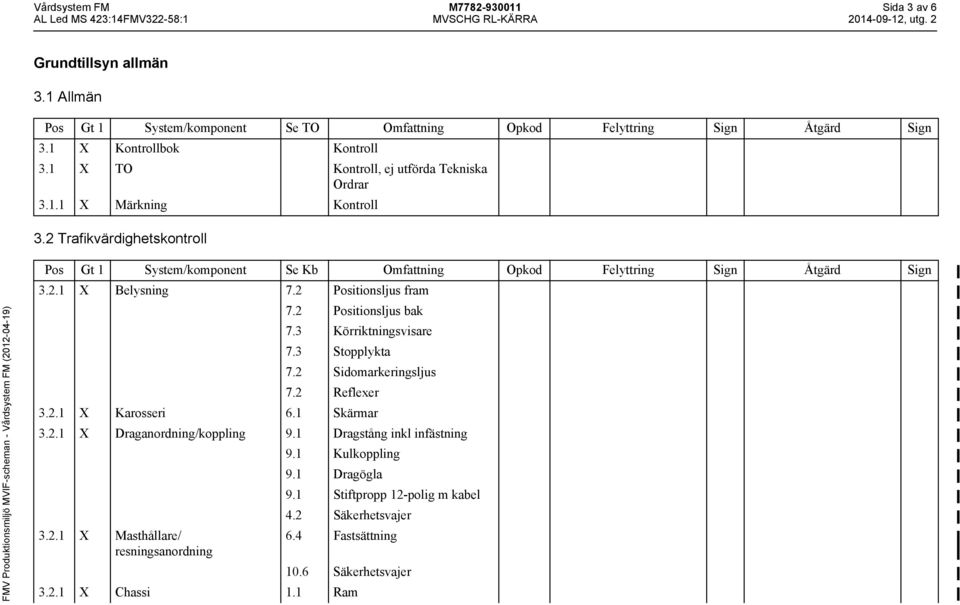

3 Vårdsystem FM M Sida 3 av 6 Grundtillsyn allmän 3.1 Allmän 3.1 X Kontrollbok Kontroll 3.1 X TO Kontroll, ej utförda Tekniska Ordrar X Märkning Kontroll 3.2 Trafikvärdighetskontroll Pos Gt 1 System/komponent Se Kb Omfattning Opkod Felyttring Sign Åtgärd Sign X Belysning 7.2 Positionsljus fram 7.2 Positionsljus bak 7.3 Körriktningsvisare 7.3 Stopplykta 7.2 Sidomarkeringsljus 7.2 Reflexer X Karosseri 6.1 Skärmar X Draganordning/koppling 9.1 Dragstång inkl infästning 9.1 Kulkoppling 9.1 Dragögla 9.1 Stiftpropp 12-polig m kabel 4.2 Säkerhetsvajer X Masthållare/ 6.4 Fastsättning resningsanordning 10.6 Säkerhetsvajer X Chassi 1.1 Ram

4 Vårdsystem FM M Sida 4 av 6 Pos Gt 1 System/komponent Se Kb Omfattning Opkod Felyttring Sign Åtgärd Sign 2.2 Fjädrar inkl. infästningar 2.3 Axlar 2.2 Anslagsgummin 2.1 Hjullager 2.1 Däck 2.1 Fälgar 4.1 Bromsar 4.7 Parkeringsbroms 4.4 Bromsvajer 4.7 Katastrofbroms 4.4 Länkage 3.3 Tillägg utöver trafikvärdighetskontroll X Allmänt Okulär kontroll, funktion X Brandsläckare Kontroll, rätt typ, fastsättning, plombering X Stödben Kontroll, funktion, utan sprickor X Lämmar Fästen, funktion Låsanordning, funktion Trä, inga lösa eller utstickande delar Förstärkningar, inga lösa eller utstickande delar X Stomme Balkar, utan allvarlig rost och sprickor

5 Vårdsystem FM M Sida 5 av 6 Bultförband, åtdragna, hela, hål utan sprickor X Mtrl på flak Remmar, inga skador Fastsättningsanordningar, inga skador och fastsättning Förvaringslådor, inga stora hål och funktionsdugliga lås 3.4 Elsystem X Jordning Kablage, max 2 Ohm motstånd, hel Jordspett, kabelfäste funktionsdugligt Infästning, funktion 3.5 Mastresningsanordning och hållare för teleskopmast X Mastresningsanordning Fastsättning, hel utan sprickor Funktion Vinsch med spärr, hel, funktion, infästning, spärrar Vajer, hel, funktion Avhåll, hel, funktion, infästning

6 Vårdsystem FM M Sida 6 av 6 Avhåll med spärranordning, hel, funktion, infästning, spärrar X Hållare för teleskopmast Låsanordning fram och bak, infästning, funktion, sprintar Främre säkerhetsvajer, infästning, funktion Bakre säkerhetsvajer, infästning, funktion 3.6 Smörjning och rostskydd 3.6 X Smörjning Enligt Smörjschema M X Smörjning Mastresningsanordning inkl. linspel och vajer 3.6 X Rostskydd Enligt FSD6677
