FORDONSBURNA FLAKLYFTBORD (BAKGAVELLYFT)

Transkript

1 Vårdsystem FM M Sida 1 av 6 FORDONSBURNA FLAKLYFTBORD (BAKGAVELLYFT) ALLMÄNT Normtabell Publikationen gäller Fordonsburna flaklyftbord För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Hantering och transport Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans 0 Kbok:9 0 Kallfd:9 4:9 TB Fd OBSERVERA! Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV. Avgränsningar Publikationen gäller i tillämpliga delar även för flaklyftbord på andra fordonstyper än lastbil. Tillsyn av elektriska komponenter för manövrering av flaklyftbordet samordnas med tillsynen av fordonets elsystem. Särskilda riktlinjer Vårdmarkering Fordonsburet flaklyftbord ska vara godkänd vid senast utförda återkommande besiktning. Detta ska framgå av kontrollmärke på vindrutan och i bevakningskortet i kontrollboken. Förvaringsmetod Vårdintervall Om flaklyftbordet är monterat på ett fordon som förvaras i helavfuktat förråd minskar antalet åtgärder som behöver utföras. Utöver åtgärderna vart 4:e år ska viss tillsyn utföras vart 8:e år.

2 Vårdsystem FM M Sida 2 av 6 Teknisk orientering Allmänt Konstruktion Flaklyftborden används för att underlätta lastning och avlastning av gods på fordon. Flaklyftborden manövreras el-hydrauliskt. Ett eldrivet hydraulaggregat förser hydraulcylindrar med hydraulolja. Cylindrarna påverkar flaklyftbordet så att det lyfts / sänks alternativt vippas ner / upp. Med ett manöverdon påverkas flaklyftbordets rörelser. Hydraulaggregatet startar då någon av de yttre manöverknapparna påverkas, förutsatt att fordonets huvudströmställare är i läge till. Bild 1. Flaklyftbord Flaklyftbord Flaklyftborden är oftast infästa i fordonets rambalkar baktill. Hydraulaggregatet sitter oftast baktill, under flaket eller i en tillbehörslåda. Det finns oftast två manöverdon, ett fast på flakets undersida och ett med en lång spiralkabel, som kan användas då personal åker med lasten upp/ner. Detta manöverdon förvaras vanligtvis uppe på flaket i lastutrymmet.

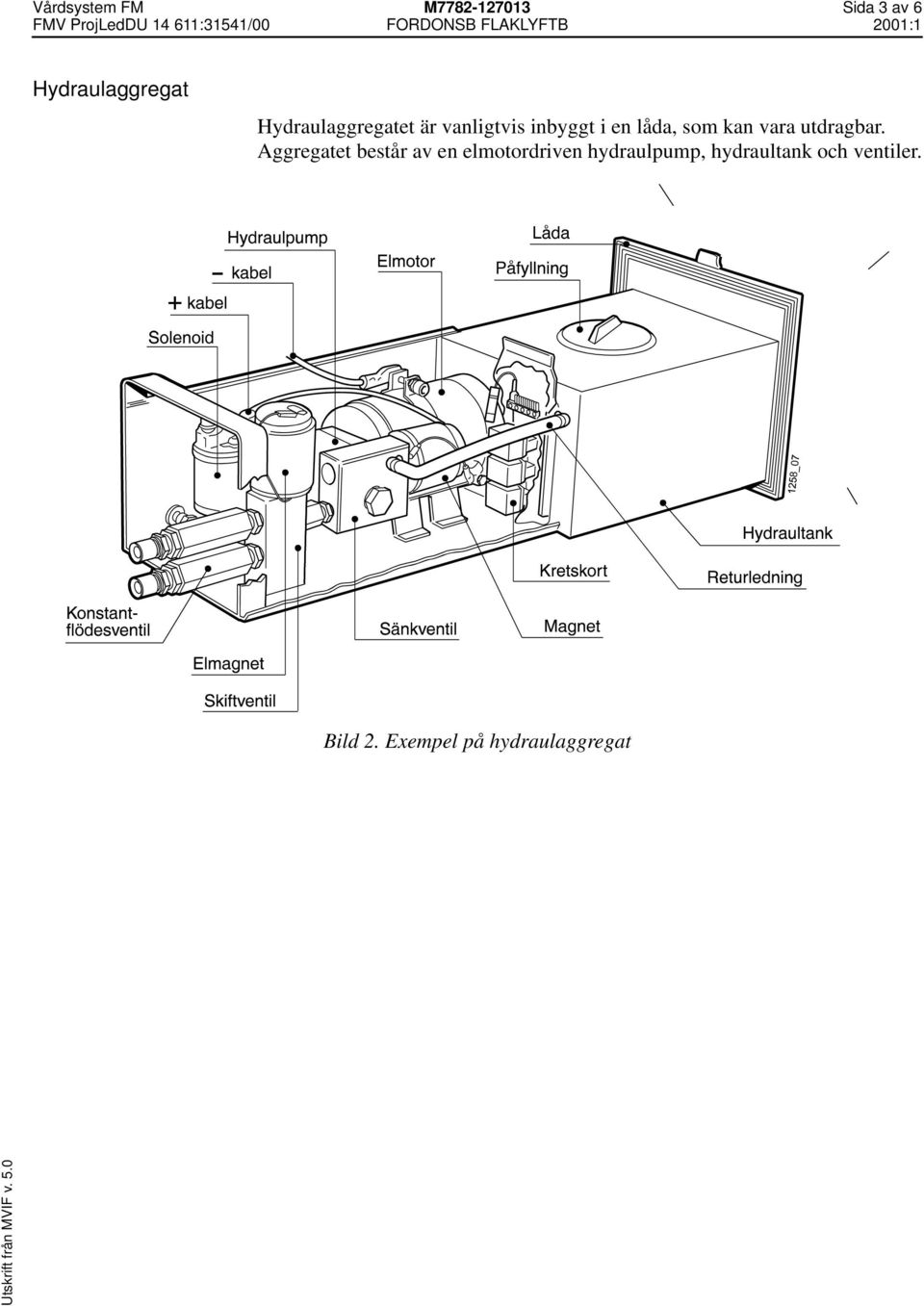

3 Vårdsystem FM M Sida 3 av 6 Hydraulaggregat Hydraulaggregatet är vanligtvis inbyggt i en låda, som kan vara utdragbar. Aggregatet består av en elmotordriven hydraulpump, hydraultank och ventiler. Bild 2. Exempel på hydraulaggregat

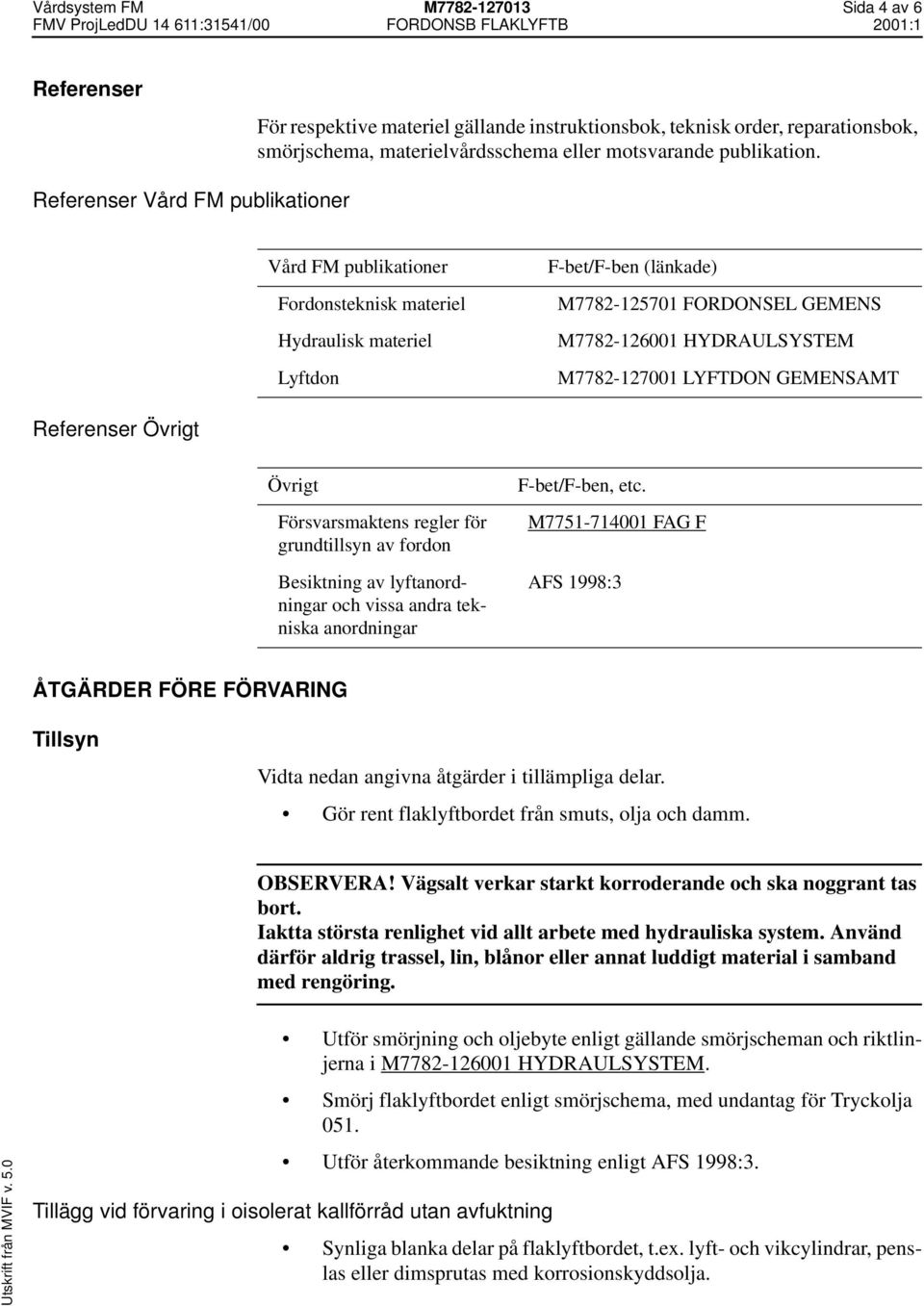

4 Vårdsystem FM M Sida 4 av 6 Referenser För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Fordonsteknisk materiel Hydraulisk materiel Lyftdon F-bet/F-ben (länkade) M FORDONSEL GEMENS M HYDRAULSYSTEM M LYFTDON GEMENSAMT Referenser Övrigt Övrigt Försvarsmaktens regler för grundtillsyn av fordon Besiktning av lyftanordningar och vissa andra tekniska anordningar F-bet/F-ben, etc. M FAG F AFS 1998:3 ÅTGÄRDER FÖRE FÖRVARING Tillsyn Vidta nedan angivna åtgärder i tillämpliga delar. Gör rent flaklyftbordet från smuts, olja och damm. OBSERVERA! Vägsalt verkar starkt korroderande och ska noggrant tas bort. Iaktta största renlighet vid allt arbete med hydrauliska system. Använd därför aldrig trassel, lin, blånor eller annat luddigt material i samband med rengöring. Utför smörjning och oljebyte enligt gällande smörjscheman och riktlinjerna i M HYDRAULSYSTEM. Smörj flaklyftbordet enligt smörjschema, med undantag för Tryckolja 051. Utför återkommande besiktning enligt AFS 1998:3. Tillägg vid förvaring i oisolerat kallförråd utan avfuktning Synliga blanka delar på flaklyftbordet, t.ex. lyft- och vikcylindrar, penslas eller dimsprutas med korrosionskyddsolja.

5 Vårdsystem FM M Sida 5 av 6 Förrådsställning Placera kopia av Åtgärder vid mobilisering, på väl synlig plats, tillsammans med fordonets kopia av Åtgärder vid mobilisering. ÅTGÄRDER UNDER FÖRVARING Tillsyn Vart 4:e år Vart 8:e år Utför åtgärder enligt ÅTGÄRDER FÖRE FÖRVARING. Utför ej återkommande besiktning och byt ej hydraulolja eller filter. Utöver åtgärderna vart 4:e år: Byt hydraulolja. ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid och vid mobilisering OBSERVERA! Kontrollera att lyftdonet inte är belagd med automatiskt nyttjandeförbud i fredstid. I fredstid gäller bestämmelserna i FAG F för återkommande besiktning av lyftdon. Detta innebär i korthet att om lyftdonet förrådsställdes inom 90 dagar efter det att återkommande besiktning utfördes får lyftdonet brukas i högst 45 dagar vid ibruktagandet efter långtidsförvaring. Hade längre tid än 90 dagar förflutit mellan återkommande besiktning och förrådsställning har lyftdonet automatiskt användningsförbud. Lyftdonet skall då godkännas vid återkommande besiktning innan det får användas i fredstid. Utför Åtgärder vid mobilisering. Se nästa sida.

6 Vårdsystem FM M Sida 6 av 6 Åtgärder vid mobilisering Flaklyftbord OBSERVERA! Reglerna för återkommande besiktning av lyftdon som tas i bruk efter långtidsförvaring återfinns i M FAG F. Två alternativa tidpunkter finns: 1. Om återkommande besiktning vid grundtillsyn är gjord tidigare än 90 dagar före förrådsställning skall återkommande besiktning utföras innan lyftdonet får användas vid ibruktagande. 2. Om återkommande besiktning vid grundtillsyn är gjord mindre än 90 dagar före förrådsställning skall återkommande besiktning utföras senast 45 dagar efter ibruktagandet. För detta lyftdon gäller nedanstående tidpunkt för återkommande besiktning. Tidpunkten bör samordnas med trafikvärdighetskontrollen av fordonet. Fordonets registreringsnummer: Detta lyftdon har AUTOMATISKT ANVÄNDNINGSFÖRBUD när det tas i bruk i fredstid. Lyftdonet får ej användas innan återkommande besiktning har utförts. 2. Lyftdonet får brukas i högst 45 dagar från ibruktagandet, sedan inträder AUTOMATISKT ANVÄNDNINGSFÖRBUD om inte återkommande besiktning har utförts. Namn, befattning, datum:... Om lyftdonet ej har användningsförbud: 1. Kontrollera och fyll vid behov på hydraulolja. 2. Utför särskild tillsyn innan lyftdonet används.
