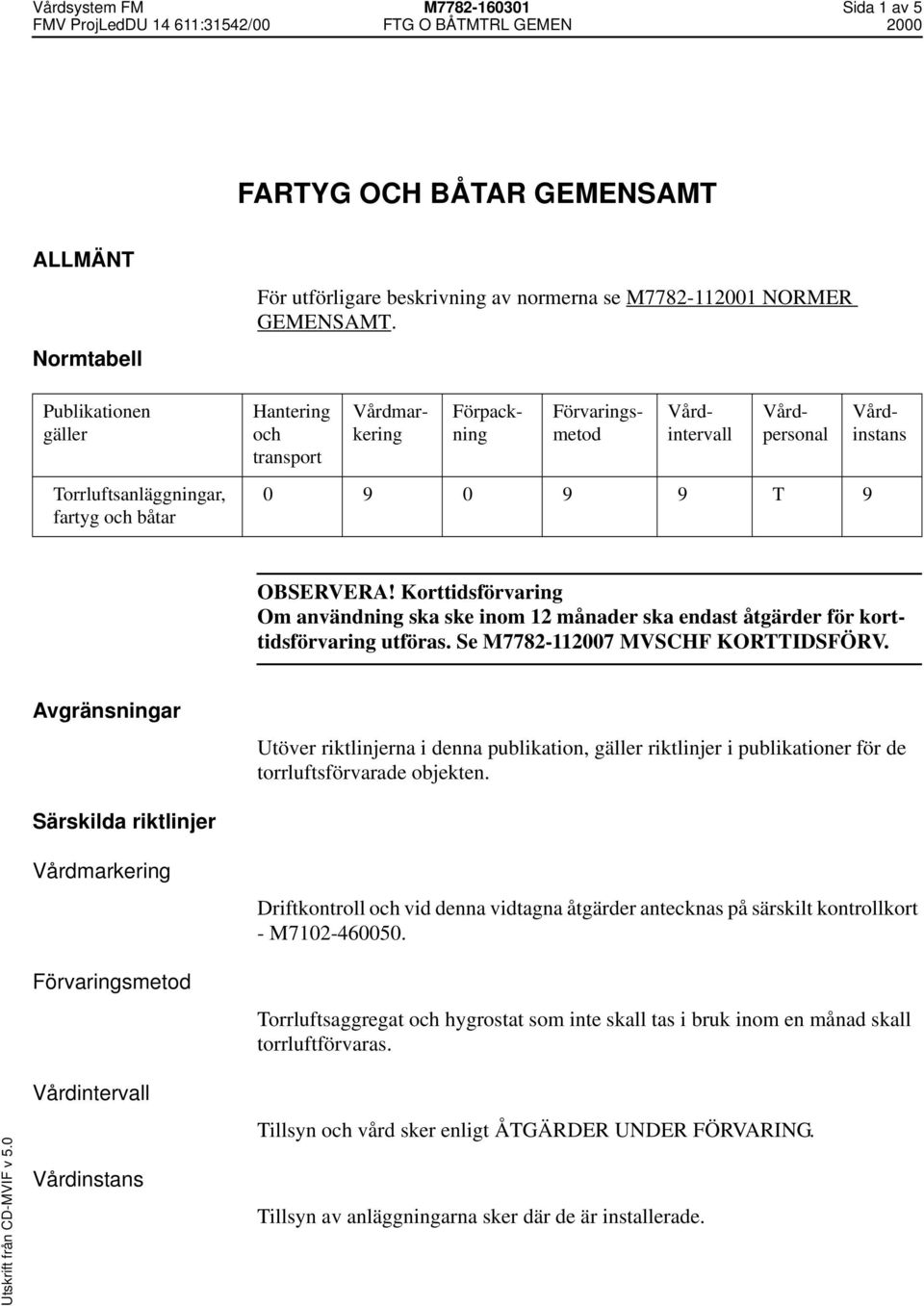

1 Vårdsystem FM M Sida 1 av 5 FARTYG OCH BÅTAR GEMENSAMT ALLMÄNT Normtabell Publikationen gäller Torrluftsanläggningar, fartyg och båtar För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Hantering och transport T 9 Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans OBSERVERA! Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV. Avgränsningar Utöver riktlinjerna i denna publikation, gäller riktlinjer i publikationer för de torrluftsförvarade objekten. Särskilda riktlinjer Vårdmarkering Förvaringsmetod Driftkontroll och vid denna vidtagna åtgärder antecknas på särskilt kontrollkort - M Torrluftsaggregat och hygrostat som inte skall tas i bruk inom en månad skall torrluftförvaras. Vårdintervall Vårdinstans Tillsyn och vård sker enligt ÅTGÄRDER UNDER FÖRVARING. Tillsyn av anläggningarna sker där de är installerade.

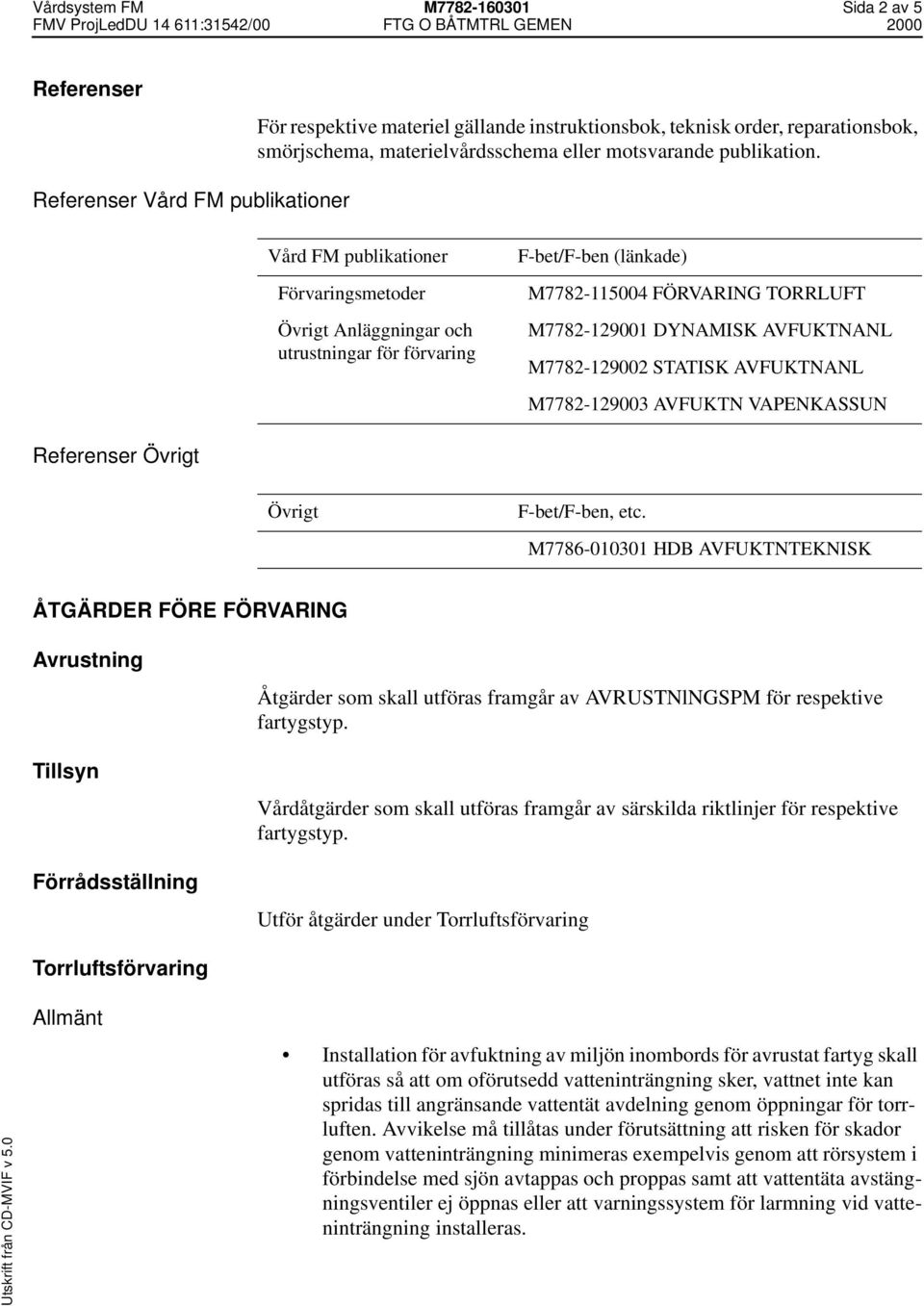

2 Vårdsystem FM M Sida 2 av 5 Referenser För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Förvaringsmetoder Övrigt Anläggningar och utrustningar för förvaring F-bet/F-ben (länkade) M FÖRVARING TORRLUFT M DYNAMISK AVFUKTNANL M STATISK AVFUKTNANL M AVFUKTN VAPENKASSUN Referenser Övrigt Övrigt F-bet/F-ben, etc. M HDB AVFUKTNTEKNISK ÅTGÄRDER FÖRE FÖRVARING Avrustning Tillsyn Förrådsställning Åtgärder som skall utföras framgår av AVRUSTNlNGSPM för respektive Vårdåtgärder som skall utföras framgår av särskilda riktlinjer för respektive Utför åtgärder under Torrluftsförvaring Torrluftsförvaring Allmänt Installation för avfuktning av miljön inombords för avrustat fartyg skall utföras så att om oförutsedd vatteninträngning sker, vattnet inte kan spridas till angränsande vattentät avdelning genom öppningar för torrluften. Avvikelse må tillåtas under förutsättning att risken för skador genom vatteninträngning minimeras exempelvis genom att rörsystem i förbindelse med sjön avtappas och proppas samt att vattentäta avstängningsventiler ej öppnas eller att varningssystem för larmning vid vatteninträngning installeras.

3 Vårdsystem FM M Sida 3 av 5 På avfuktade fartyg får inga reparations- eller underhållsarbeten utföras, som medför brytande av tätningen på fartyget annat än i samband med driftkontroll och översyn eller efter tillstånd från ansvarig för torrluftsförvaring. Torrluftsinstallation kan ges olika utformning beroende av vilket utrymme som skall avfuktas såsom särskilda arrangemang ovan däck för avfuktning av pjäs, torpedtuber m, utnyttjande av befintliga ventilationskanaler till inredningar, stridsledningsutrymmen, maskinutrymmen mm, till- och frånledning av torrluften genom påfyllnads- och avloppsledningar till tankutrymmen. Lätt demonterbar utrustning ovan däck förvaras i avfuktat utrymme under däck. Installation Avfuktare placeras väderskyddad (ev i regelstomme med polyamidväv) i centrum av anläggningen och med fritt utlopp för våtluft. För kontinuerlig kontroll av den relativa fuktigheten i utrymmen upphängs på lämpliga platser fritt hängande indikerpapper (-kort). Hygrostat placeras i utrymme som under intrimningen visar sig vara lämpligt för reglering av den relativa fuktigheten. Dörrar och luckor (dock ej manluckor) inom vattentät avdelning även som dörrar och luckor till apparater/utrustningar öppnas för erforderligt tillträde av torrluften. Stamledning med avtappningsställen upphängs i däckshus, pjäs och mast ca 2 m ovan huvuddäck för att underlätta framkomligheten. Separata ledningar ansluts mellan stamledning och anordnade torrluftsintag. Tätningsskivor med inloppsrör tillverkas och monteras i torrluftsintag. Övriga tilluftsöppningar samt frånluftsöppningar stängs och tätas med grön polyamidväv som klistras mot däck eller skott. Objekt på huvuddäck som ej behöver torrluftförvaras, väderskyddas med ett hölje av grön polyamidväv (alternativt ordinarie kapell) som klistras mot däck eller skott så att möjlighet till luftväxling garanteras. Trimning Kontrollera avfuktare. Hygrostater, termohygrografer, fuktighetsmätare samt manometrar kalibreras enligt respektive tillverkares anvisningar. Torrluftsinstallationen skall trimmas och hygrostater inställas så att den relativa fuktigheten blir högst 50% i såväl stål- som träfartyg. Luftflödet mäts med mätrör och regleras med spjäll vid avtappningsställena.

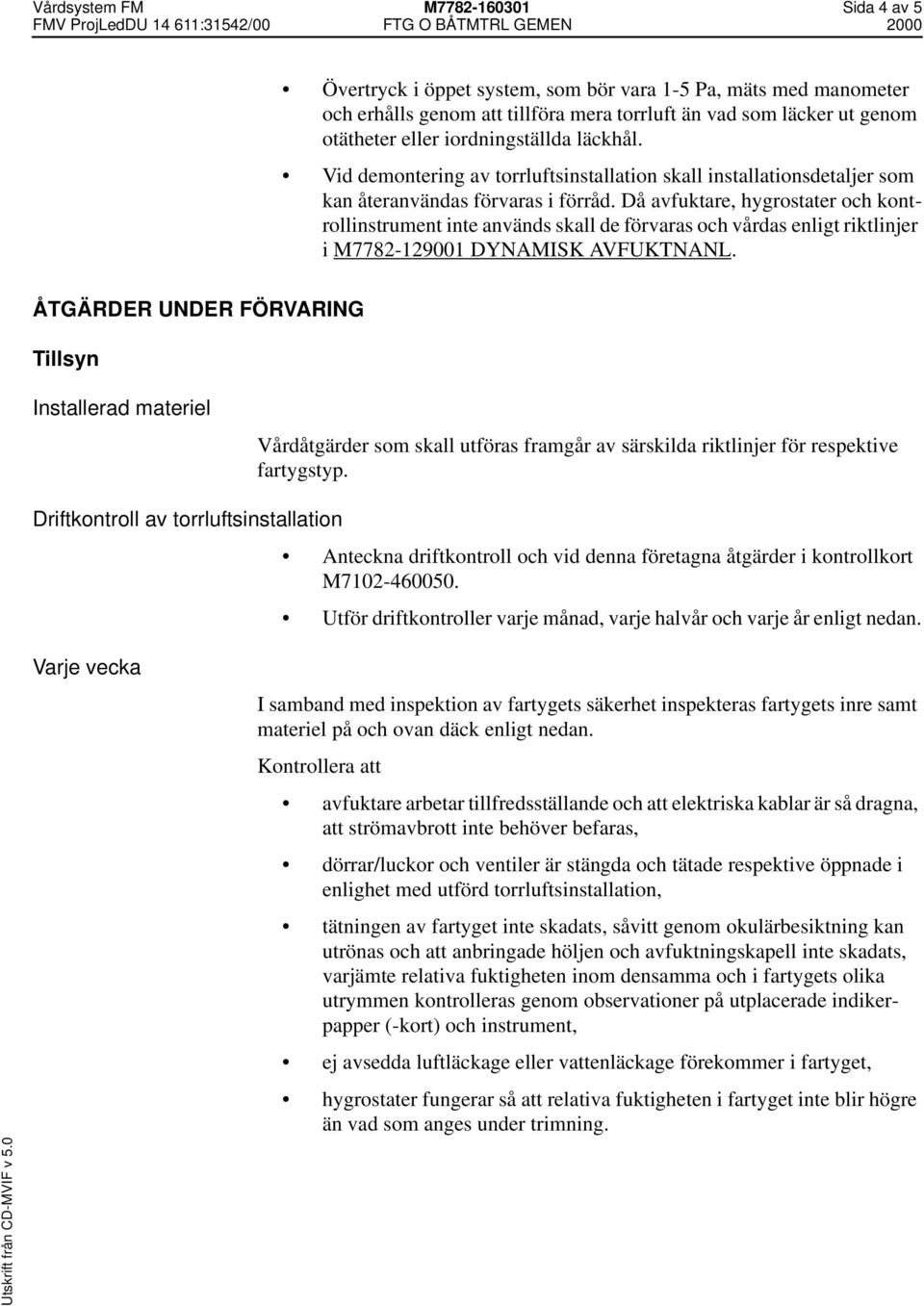

4 Vårdsystem FM M Sida 4 av 5 Övertryck i öppet system, som bör vara 1-5 Pa, mäts med manometer och erhålls genom att tillföra mera torrluft än vad som läcker ut genom otätheter eller iordningställda läckhål. Vid demontering av torrluftsinstallation skall installationsdetaljer som kan återanvändas förvaras i förråd. Då avfuktare, hygrostater och kontrollinstrument inte används skall de förvaras och vårdas enligt riktlinjer i M DYNAMISK AVFUKTNANL. ÅTGÄRDER UNDER FÖRVARING Tillsyn Installerad materiel Vårdåtgärder som skall utföras framgår av särskilda riktlinjer för respektive Driftkontroll av torrluftsinstallation Anteckna driftkontroll och vid denna företagna åtgärder i kontrollkort M Utför driftkontroller varje månad, varje halvår och varje år enligt nedan. Varje vecka I samband med inspektion av fartygets säkerhet inspekteras fartygets inre samt materiel på och ovan däck enligt nedan. Kontrollera att avfuktare arbetar tillfredsställande och att elektriska kablar är så dragna, att strömavbrott inte behöver befaras, dörrar/luckor och ventiler är stängda och tätade respektive öppnade i enlighet med utförd torrluftsinstallation, tätningen av fartyget inte skadats, såvitt genom okulärbesiktning kan utrönas och att anbringade höljen och avfuktningskapell inte skadats, varjämte relativa fuktigheten inom densamma och i fartygets olika utrymmen kontrolleras genom observationer på utplacerade indikerpapper (-kort) och instrument, ej avsedda luftläckage eller vattenläckage förekommer i fartyget, hygrostater fungerar så att relativa fuktigheten i fartyget inte blir högre än vad som anges under trimning.

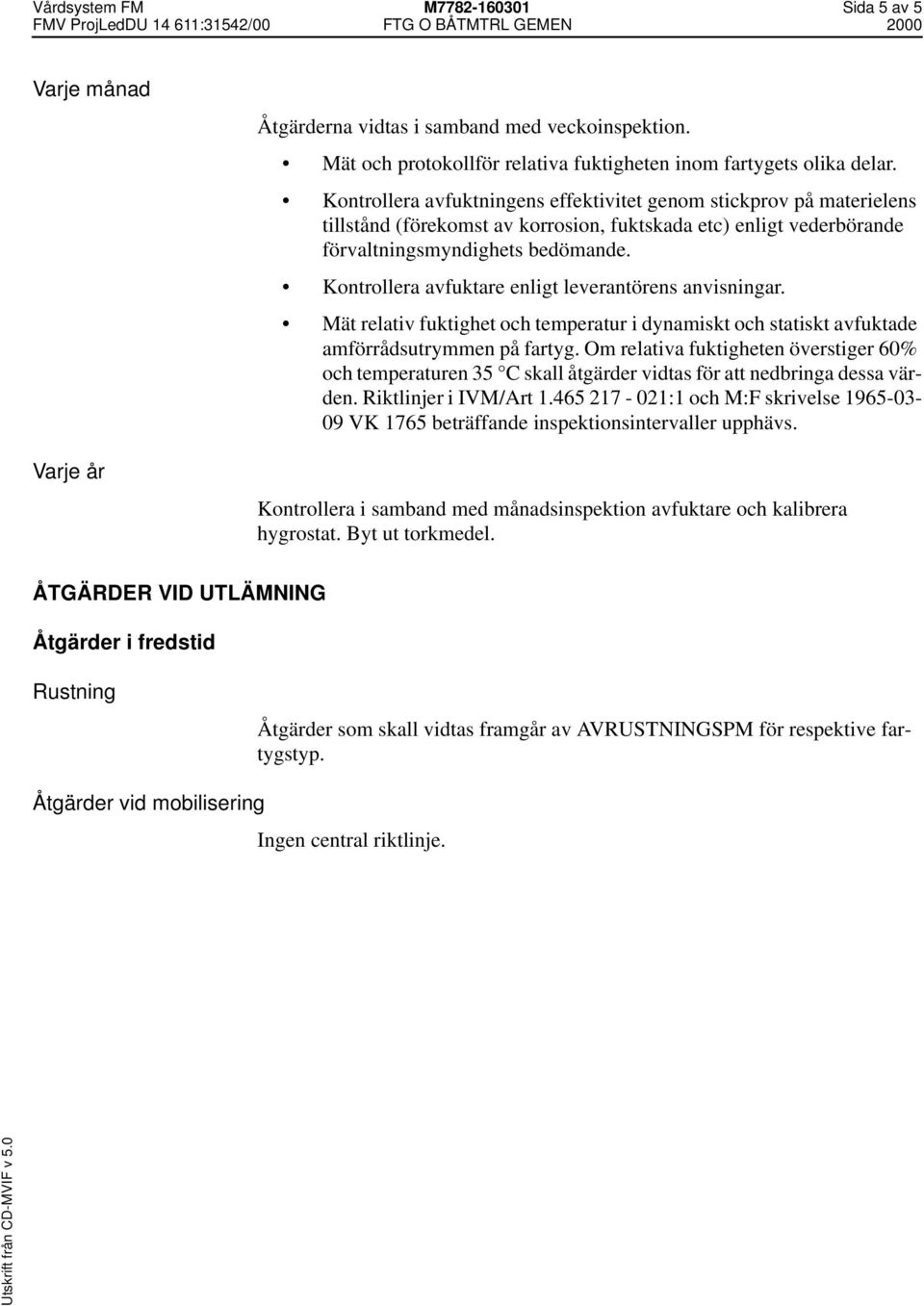

5 Vårdsystem FM M Sida 5 av 5 Varje månad Varje år Åtgärderna vidtas i samband med veckoinspektion. Mät och protokollför relativa fuktigheten inom fartygets olika delar. Kontrollera avfuktningens effektivitet genom stickprov på materielens tillstånd (förekomst av korrosion, fuktskada etc) enligt vederbörande förvaltningsmyndighets bedömande. Kontrollera avfuktare enligt leverantörens anvisningar. Mät relativ fuktighet och temperatur i dynamiskt och statiskt avfuktade amförrådsutrymmen på fartyg. Om relativa fuktigheten överstiger 60% och temperaturen 35 C skall åtgärder vidtas för att nedbringa dessa värden. Riktlinjer i IVM/Art :1 och M:F skrivelse VK 1765 beträffande inspektionsintervaller upphävs. Kontrollera i samband med månadsinspektion avfuktare och kalibrera hygrostat. Byt ut torkmedel. ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid Rustning Åtgärder som skall vidtas framgår av AVRUSTNINGSPM för respektive Åtgärder vid mobilisering Ingen central riktlinje.
