TELEINFORMATIONSSYSTEMCONTAINER 20 FOT TYP 5

Transkript

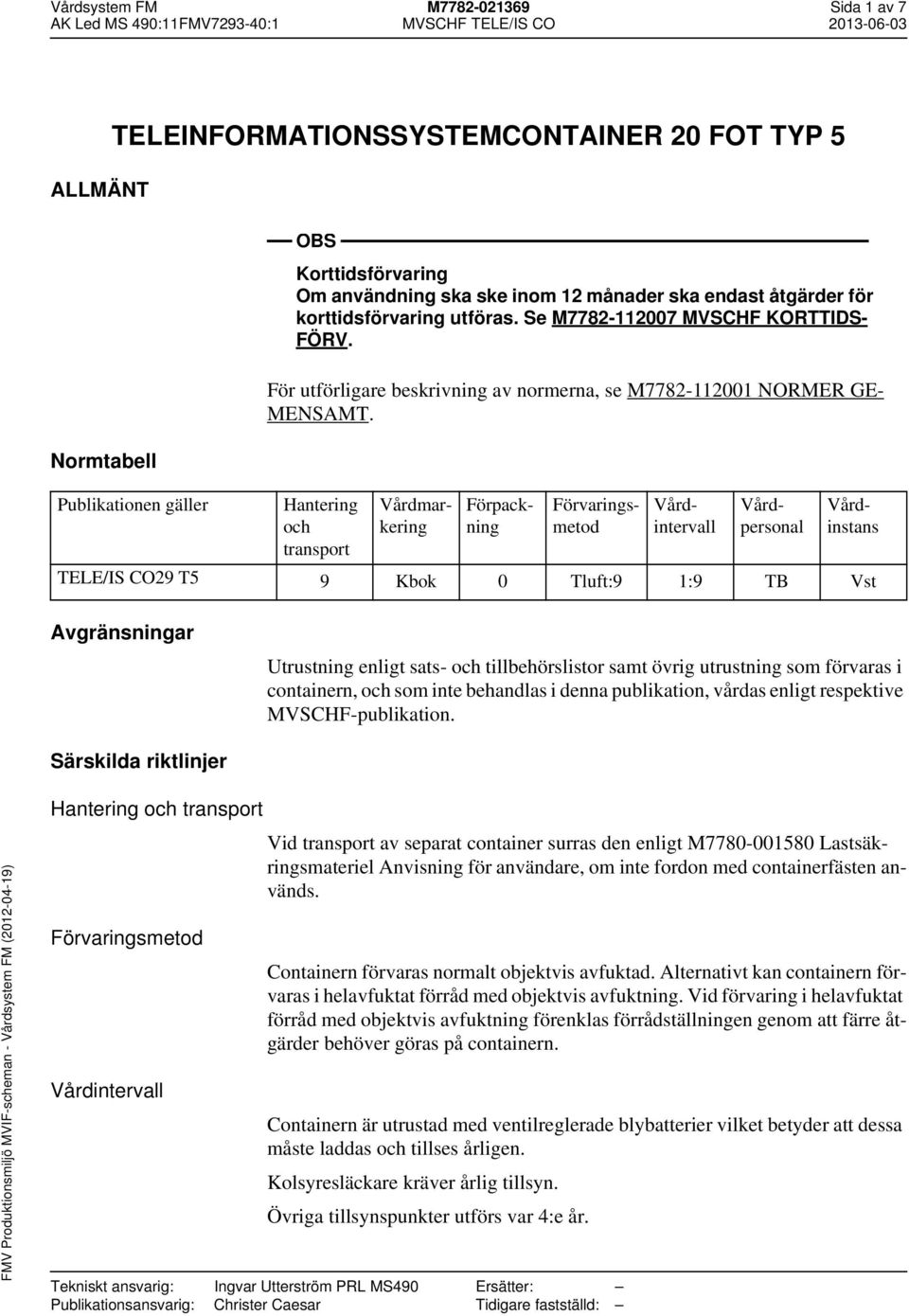

1 Vårdsystem FM M Sida av 7 ALLMÄNT Normtabell TELEINFORMATIONSSYSTEMCONTAINER 20 FOT TYP 5 Publikationen gäller OBS Korttidsförvaring Om användning ska ske inom 2 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDS- FÖRV. För utförligare beskrivning av normerna, se M NORMER GE- MENSAMT. Hantering och transport Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans TELE/IS CO29 T5 9 Kbok 0 Tluft:9 :9 TB Vst Avgränsningar Utrustning enligt sats- och tillbehörslistor samt övrig utrustning som förvaras i containern, och som inte behandlas i denna publikation, vårdas enligt respektive MVSCHF-publikation. Särskilda riktlinjer Hantering och transport Vid transport av separat container surras den enligt M Lastsäkringsmateriel Anvisning för användare, om inte fordon med containerfästen används. Förvaringsmetod Vårdintervall Tekniskt ansvarig: Publikationsansvarig: Containern förvaras normalt objektvis avfuktad. Alternativt kan containern förvaras i helavfuktat förråd med objektvis avfuktning. Vid förvaring i helavfuktat förråd med objektvis avfuktning förenklas förrådställningen genom att färre åtgärder behöver göras på containern. Containern är utrustad med ventilreglerade blybatterier vilket betyder att dessa måste laddas och tillses årligen. Kolsyresläckare kräver årlig tillsyn. Övriga tillsynspunkter utförs var 4:e år. Ingvar Utterström PRL MS490 Christer Caesar Ersätter: Tidigare fastställd:

2 Vårdsystem FM M Sida 2 av 7 Referenser För containerns materielvårdsinstruktioner se instruktionsbok, reparationsbok materielvårdsscheman samt teknisk order. Referenser Vårdpublikationer Materiel/Vårdpublikation Batterier Handbrandsläckare Daglig/särskild tillsyn Grundtillsyn F-bet/F-ben (länkade) M BLYBATT VENTREGL M HANDBRSLÄCK GEM M KOLSYRESLÄCKARE M MVSCHDS TELE/IS T5 M MVSCHG TELE/IS T5 Referenser Övrigt Övrigt Instruktionsbok Reparationsbok F-bet/F-ben, etc M IBOK TELE/IS CO T5 M RBOK TELE/IS CO T5 Civila publikationer för ingående materiel ÅTGÄRDER FÖRE FÖRVARING Tillsyn Allmänt VARNING Materielvård kan medföra risker ur miljövårdssynpunkt. Arbetet ska därför bedrivas på plats som har erforderlig utrustning för att förhindra utsläpp och annan miljöskadlig påverkan. Vårda containern enligt materielvårdsschema Särskild tillsyn. Utför åtgärder enligt materielvårdsschema Grundtillsyn. Om container ska förvaras med batterier ska dessa vara fulladdade.

3 Vårdsystem FM M Sida 3 av 7 Förrådsställning Lasta i förekommande fall av containern från transportfordonet. Placera containern på avsedd plats i förrådet, uppallad på bockar, virke eller stående på rullbanor. Till containern hörande utrustning förvaras lämpligen på sina platser i containern. Koppla in förrådsdrift om containern ska förvaras med batterier. Ta ur batterier från UPS-stativ samt ta bort nödbelysningsarmaturerna om containern ska förrådställas utan. Förvaras och tillses enligt lokalt bestämmande. Ställ dörr på elcentral och UPS-stativ på glänt. Öppna upp anslutningsfacket invändigt. Lösgör locket för terminalbox larm. Ställ kolsyresläckaren utanför dörren till vänster. Anteckna förrådställninguppgifter i förrådskort i kontrollboken. Notera uppgifter för inrapportering i uppföljningssystem (Lift, Prio). Lägg kontrollboken i en plastficka eller motsvarande och förvara denna utvändigt vid dörren på lämplig plats (Upphängd) tillsammans med kopia av Åtgärder vid utlämning. Torrluftåtgärder Förvaring i helavfuktat förråd Ingångsdörren, lucka till anslutningsfack ställs i öppet läge. Om ingångsdörren måste vara stängd vid förvaring, pga stöldrisk eller EMP-skydd, ska containern vara objektvis avfuktad även i helavfuktat förråd. Utvändiga avtätningsåtgärder enligt objektvis avfuktning behövs inte utföras. Objektvis avfuktning Erforderlig luftmängd: 6,9 l/s (25 m 3 /h). Siffror inom parentes nedan anger posnr på bild. Täta in-/uttagsgaller för klimatanläggning () med plastfolie och tejp. 2 Stäng spjällen för friskluftsventilerna invändigt. 3 Täta kanten runt täckluckan för extern klimatanläggning (2) med tejp. 4 Kontrollera att luckan för anslutningsfacket (5) är stängd, tejpa kanterna. 5 Sätt fast ett indikerpapper inuti containern. 6 Skruva bort täckluckan för extern klimatanläggning (4) och förvara den med skruvar inne i containern. Monterad lämplig tillverkad lucka med uttag för avstämd frånluft. (Beräknas enligt avfuktningsteknisk material handbok (ATH). 7 Placera i förekommande fall hygrostaten i containern. Lossa skruvlocket (3) för Intag kabel hygrostat och dra ut hygrostatkabeln.

4 Vårdsystem FM M Sida 4 av 7 8 Stäng dörren till containern. Täta dörrspringor med tejp. 9 Ta bort skruvlocket för torrluftsanslutningen (3) på bakre gaveln och anslut containerutrymmet till avfuktningsanläggningen _ Bild. Container 283_44

5 Vårdsystem FM M Sida 5 av 7 ÅTGÄRDER UNDER FÖRVARING Tillsyn Varje år Anm Om containern är förrådsställd med batterier ska dessa tillses enligt nedanstående punkter. Batterier Ladda batterierna och kontrollera batteriernas status. Handbrandsläckare Utför årlig tillsyn alternativ ersätt med åtgärdad handbrandsläckare. Vart 4:e år Ta bort tätningar m m enligt åtgärder vid mobilisering så att containern kan driftsättas. 2 Ladda batterierna och kontrollera batteristatus. 3 Driftsätt containern enligt instruktionsbok. 4 Utför funktionskontroll enligt Materielvårdsschema Grundtillsyn samt kontrollera samtliga jordfelsbrytare och personskyddsautomater. 5 På övrig materiel utförs begränsad kontroll. 6 Efter kontrollen återställs torrluftsanslutningen och tätningar m m enligt åtgärder före förvaring.

6 Vårdsystem FM M Sida 6 av 7 ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid och vid insats OBS Kontrollera att containern inte är belagt med automatiskt användningsförbud i fredstid. I fredstid gäller bestämmelserna i Transportstyrelsens författningssamling TSFS 200:84 samt anvisningar i handbok grundtillsyn för lösa lastbärare. Egenkontroll av lösa lastbärare ska genomföras med intervall om 24 månader vilket innebär att senaste tidpunkt för utförd egenkontroll gäller oavsett förrådsställningstiden. Åtgärder vid insats Siffrorna inom parentes anger posnr på bild 2. Lossa anslutningsslangen till torrluftsanläggningen och placera den i sin upphängningsanordning. Skruva i locket för Anslutning torrluft (3). 2 Tag bort tätningar för klimatanläggningens in/uttagsgaller (). Ta bort tätningstejp vid anslutningsfack, dörr och för täcklucka extern klimatanläggning (2). 3 Ta bort tillverkad lucka för extern klimatanläggning och skruva dit ordinarie täcklucka (4). 4 Ta bort ansluten strömförsörjningskabel om förrådsdrift är inkopplad. 5 Kontrollera laddstatus på batterierna. 6 Genomför särskild tillsyn snarast i samband med driftsättning. 7 Om containern är belagd med användningsförbud ska egenkontroll (GT2) utföras före driftsättning. 8 Lastsäkra all utrustning invändigt och utvändigt. 9 Lasta containern på transportfordonet.

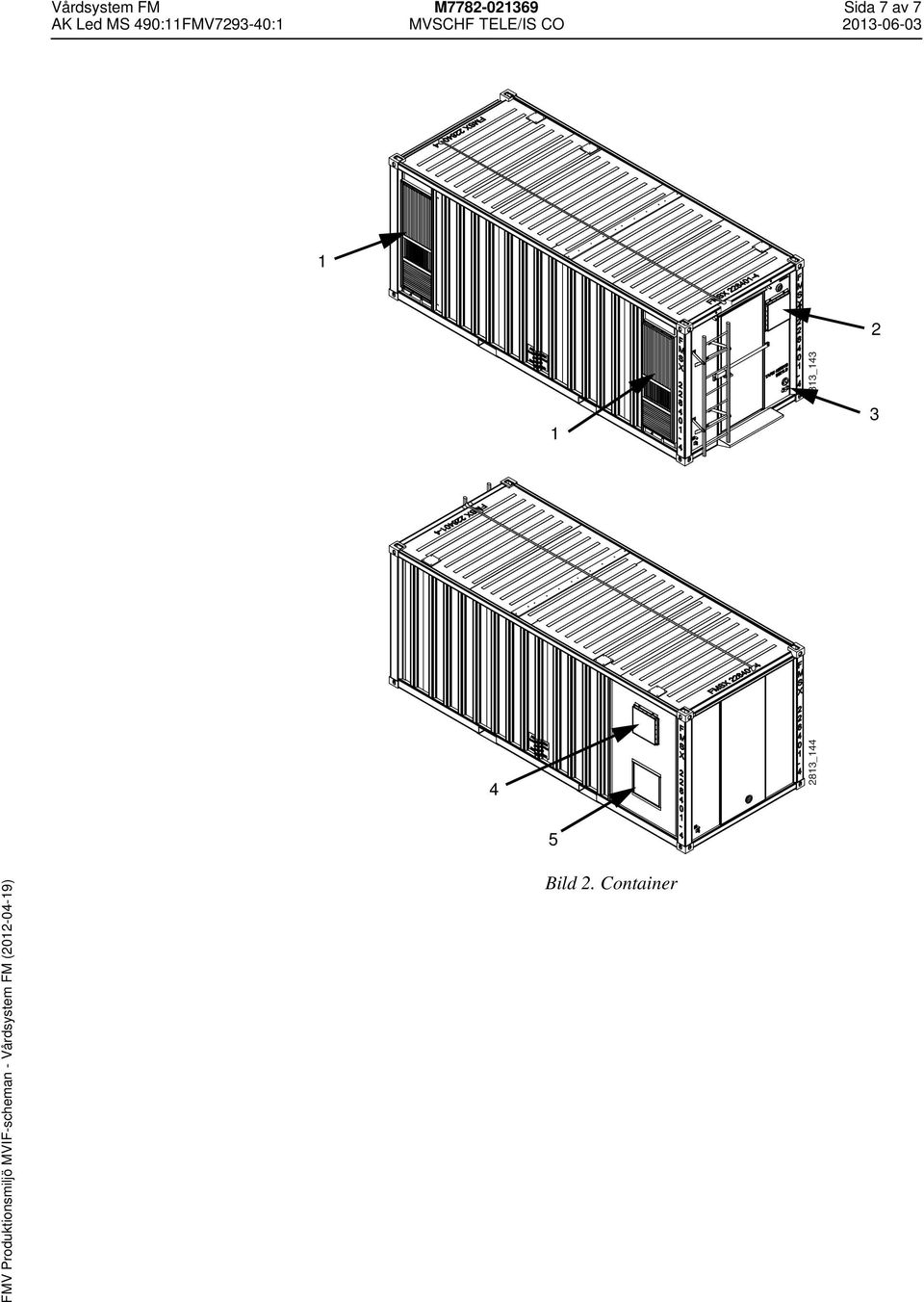

7 Vårdsystem FM M Sida 7 av _ _44 5 Bild 2. Container
