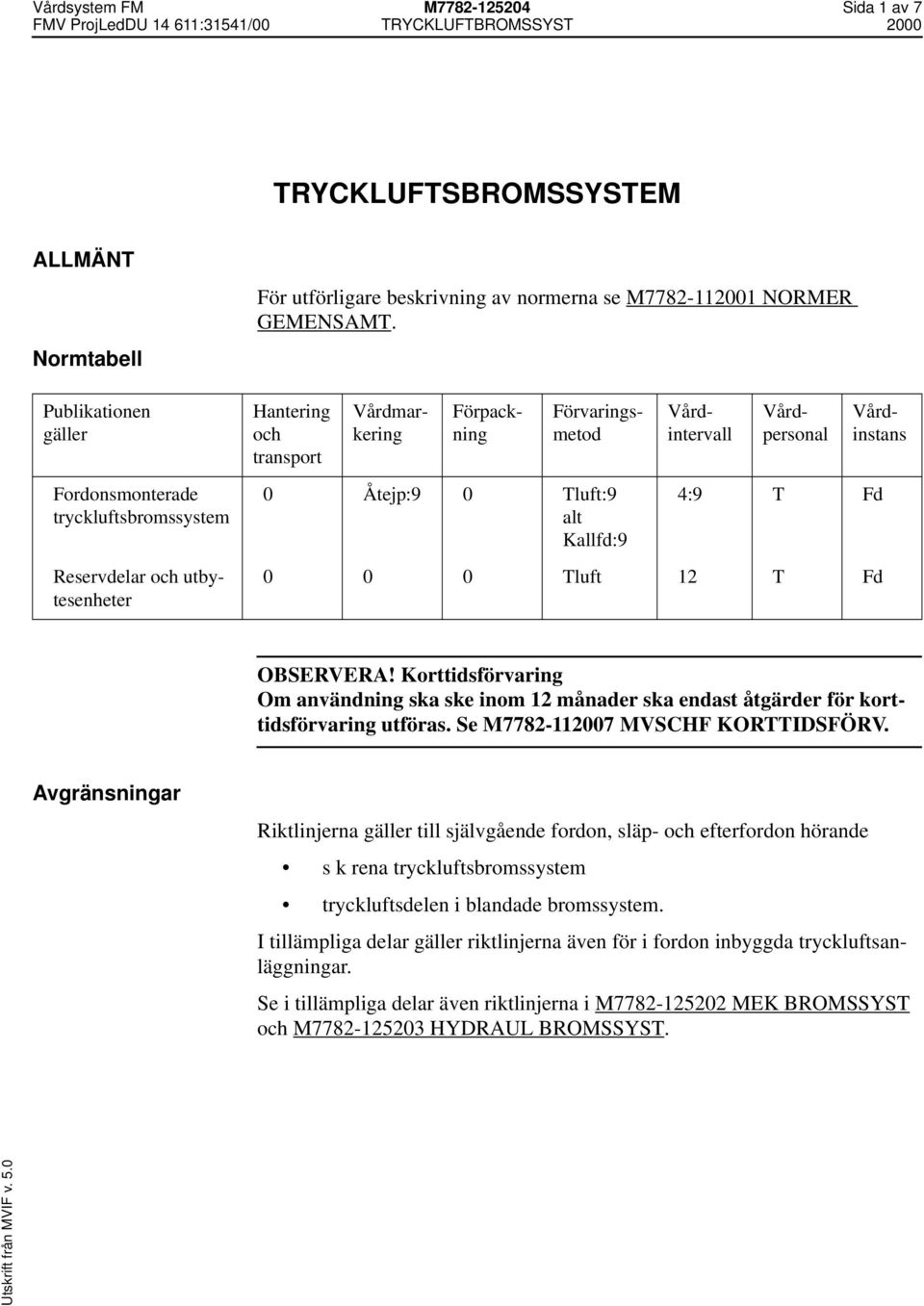

1 Vårdsystem FM M Sida 1 av 7 TRYCKLUFTSBROMSSYSTEM ALLMÄNT Normtabell Publikationen gäller Fordonsmonterade tryckluftsbromssystem Reservdelar och utbytesenheter För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Hantering och transport 0 Åtejp:9 0 Tluft:9 alt Kallfd:9 I tillämpliga delar gäller riktlinjerna även för i fordon inbyggda tryckluftsanläggningar. Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans 4:9 T Fd Tluft 12 T Fd OBSERVERA! Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV. Avgränsningar Riktlinjerna gäller till självgående fordon, släp- och efterfordon hörande s k rena tryckluftsbromssystem tryckluftsdelen i blandade bromssystem. Se i tillämpliga delar även riktlinjerna i M MEK BROMSSYST och M HYDRAUL BROMSSYST.

2 Vårdsystem FM M Sida 2 av 7 Särskilda riktlinjer Vårdmakering För omonterade detaljer används årtalstejp eller kontrollapp. Förvaringsmetod, vårdintervall För monterade bromssystem gäller den förvaringsmetod och de vårdintervaller som anges för fordonet. Lastbilar, terrängbilar, bussar m fl har normalt 4 års vårdintervall, medan släpfordon har normalt 8 års vårdintervall. Undantag från generella vårdintervall framgår av de objektvisa MVSCHF-publikationerna. Teknisk orientering Referenser Beskrivning av bromssystem finns i SoldR Motor Vård. Närvaron av fukt är orsaken till korrosion i ledningar, luftbehållare, ventiler och fjädrar i bromssystemet. Här föreskrivna åtgärder har därför som mål att driva ut den fukt som kan ha kommit in i systemet under drift. Tillförsel av korrosionsskyddande olja har bedömts mindre lämplig på grund av risken för överdosering samt svårigheten att få sådan olja jämnt fördelad på aktuella ytor. För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörj-, materielvårds-, rostskyddsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Gummidetaljer Mekaniska bromssystem Hydrauliska bromssystem Elektriska bromsar F-bet/F-ben (länkade) M GUMMI GEMENS M MEK BROMSSYST M HYDRAUL BROMSSYST M EL BROMSSYSTEM Referenser Övrigt Övrigt F-bet/F-ben, etc. M SoldR Motor Vård

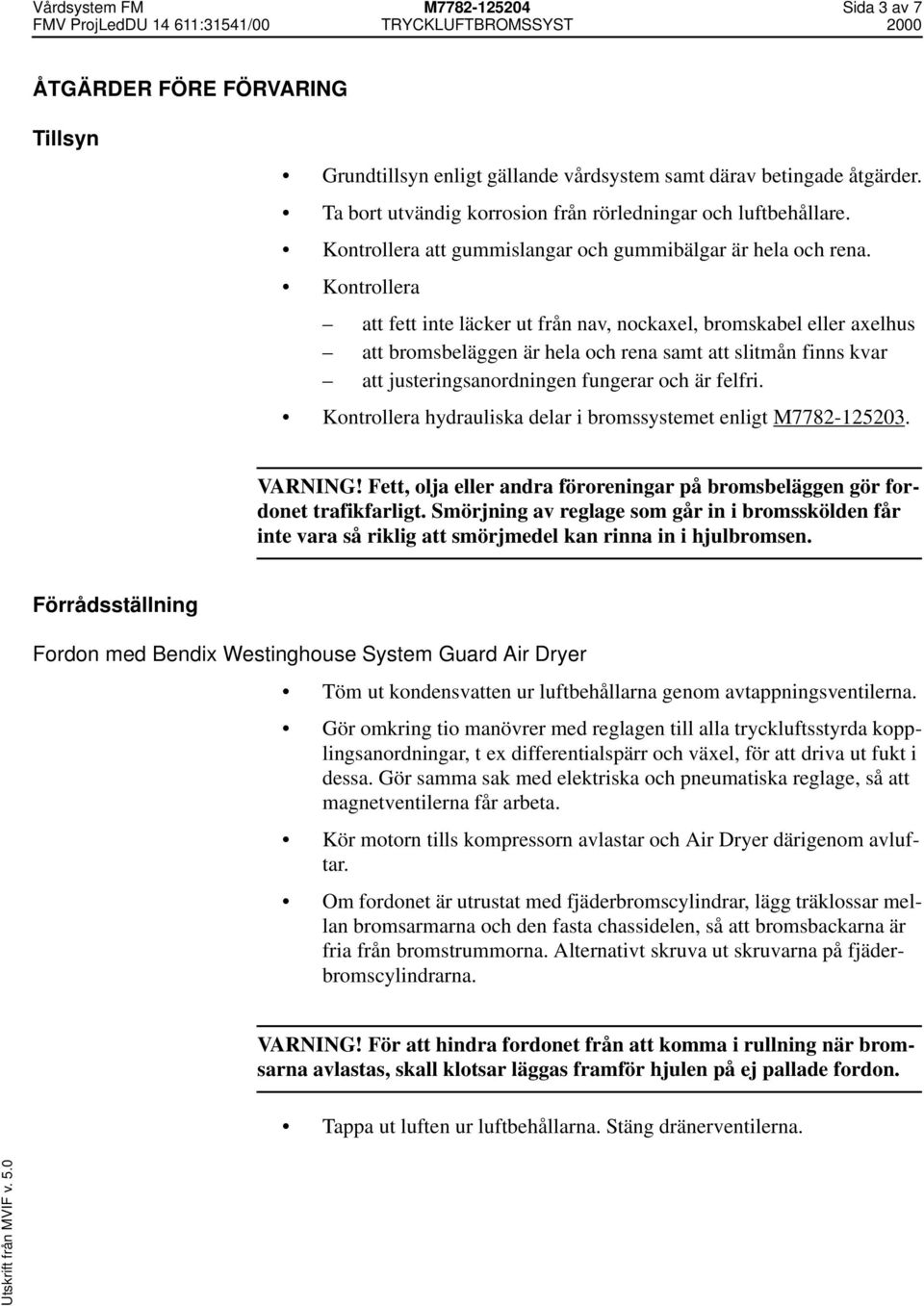

3 Vårdsystem FM M Sida 3 av 7 ÅTGÄRDER FÖRE FÖRVARING Tillsyn Grundtillsyn enligt gällande vårdsystem samt därav betingade åtgärder. Ta bort utvändig korrosion från rörledningar och luftbehållare. Kontrollera att gummislangar och gummibälgar är hela och rena. Kontrollera att fett inte läcker ut från nav, nockaxel, bromskabel eller axelhus att bromsbeläggen är hela och rena samt att slitmån finns kvar att justeringsanordningen fungerar och är felfri. Kontrollera hydrauliska delar i bromssystemet enligt M VARNING! Fett, olja eller andra föroreningar på bromsbeläggen gör fordonet trafikfarligt. Smörjning av reglage som går in i bromsskölden får inte vara så riklig att smörjmedel kan rinna in i hjulbromsen. Förrådsställning Fordon med Bendix Westinghouse System Guard Air Dryer Töm ut kondensvatten ur luftbehållarna genom avtappningsventilerna. Gör omkring tio manövrer med reglagen till alla tryckluftsstyrda kopplingsanordningar, t ex differentialspärr och växel, för att driva ut fukt i dessa. Gör samma sak med elektriska och pneumatiska reglage, så att magnetventilerna får arbeta. Kör motorn tills kompressorn avlastar och Air Dryer därigenom avluftar. Om fordonet är utrustat med fjäderbromscylindrar, lägg träklossar mellan bromsarmarna och den fasta chassidelen, så att bromsbackarna är fria från bromstrummorna. Alternativt skruva ut skruvarna på fjäderbromscylindrarna. VARNING! För att hindra fordonet från att komma i rullning när bromsarna avlastas, skall klotsar läggas framför hjulen på ej pallade fordon. Tappa ut luften ur luftbehållarna. Stäng dränerventilerna.

4 Vårdsystem FM M Sida 4 av 7 Bild 1. Bendix Westinghouse System Guard Air Dryer Fordon icke utrustade med lufttorkare Töm kondensvatten ur alla luftbehållare och filter. Töm behållare för frysskyddsmedel på sprit eller glykol. Avfukta systemet. Anslut luftbehållaren närmast efter kompressorn till matarledningen på ett fordon som är försett med Bendix Westinghouse System Guard Air Dryer eller till annan kompressor med sådan utrustning. Annan anläggning med för ändamålet godkänd avfuktningsanordning får också användas. Låt systemet laddas upp till sitt normala arbetstryck. Öppna första luftbehållarens dränerventil snabbt och helt, och låt luften rusa ut tills trycket är ca 350 kpa (3,5 kp/cm 2 ). Stäng dränerventilen och låt systemet på nytt laddas upp till normalt arbetstryck. Gör detta ytterligare tre gånger med första luftbehållaren. Öppna nästa luftbehållares dränerventil snabbt och helt och låt luften rusa ut tills trycket är ca 350 kpa (3,5 kp/cm 2 ). Stäng dränerventilen och låt systemet på nytt laddas upp till normalt arbetstryck. Använd samma förfarande för varje annan luftbehållare i systemet. Koppla en Duo-Matic kopplingsdel för släp, utan anslutna slangar, till bilens bromskoppling. Låt luften rusa ut tills trycket är ca 300 kpa (3,0 kp/cm 2 ).

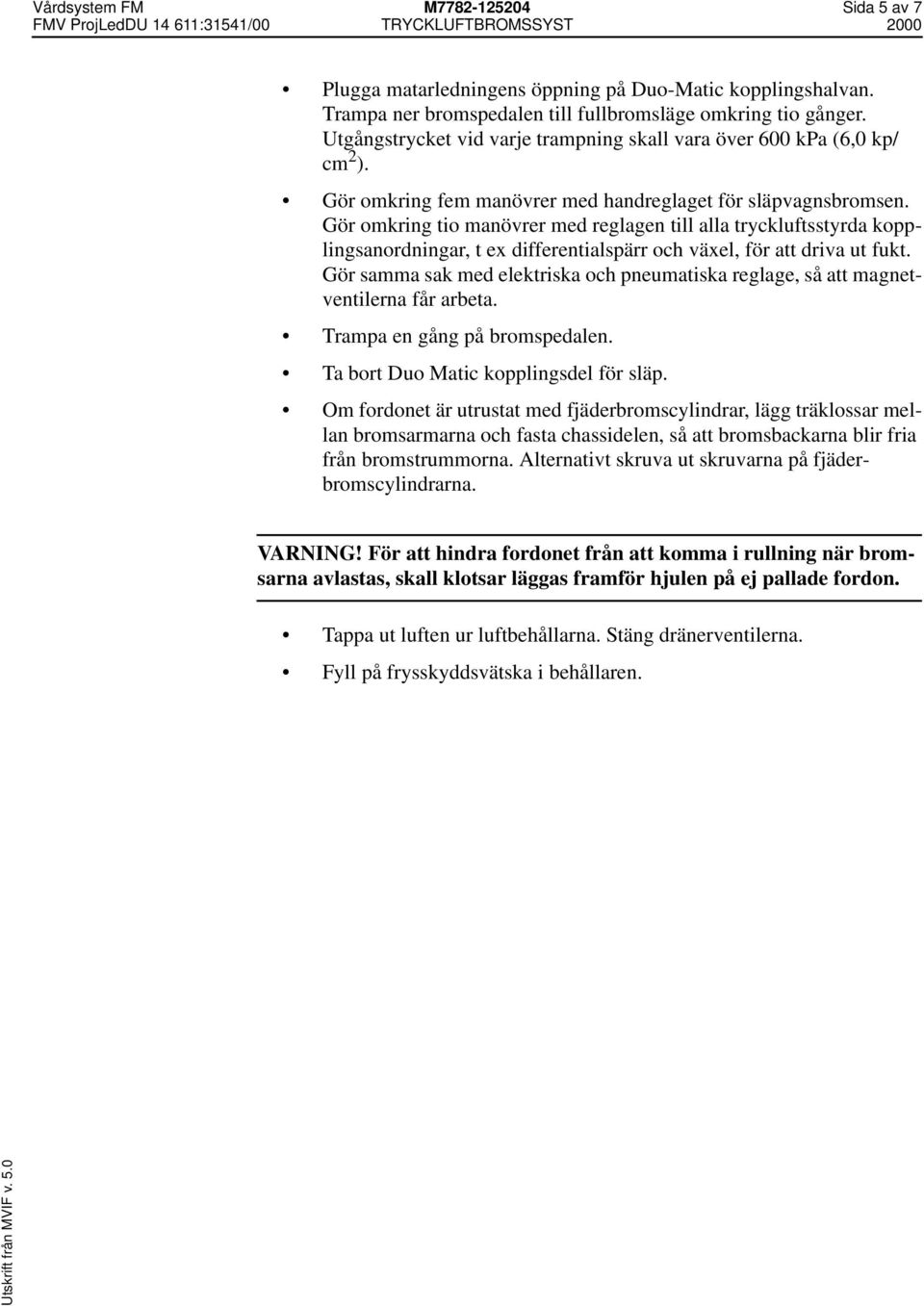

5 Vårdsystem FM M Sida 5 av 7 Plugga matarledningens öppning på Duo-Matic kopplingshalvan. Trampa ner bromspedalen till fullbromsläge omkring tio gånger. Utgångstrycket vid varje trampning skall vara över 600 kpa (6,0 kp/ cm 2 ). Gör omkring fem manövrer med handreglaget för släpvagnsbromsen. Gör omkring tio manövrer med reglagen till alla tryckluftsstyrda kopplingsanordningar, t ex differentialspärr och växel, för att driva ut fukt. Gör samma sak med elektriska och pneumatiska reglage, så att magnetventilerna får arbeta. Trampa en gång på bromspedalen. Ta bort Duo Matic kopplingsdel för släp. Om fordonet är utrustat med fjäderbromscylindrar, lägg träklossar mellan bromsarmarna och fasta chassidelen, så att bromsbackarna blir fria från bromstrummorna. Alternativt skruva ut skruvarna på fjäderbromscylindrarna. VARNING! För att hindra fordonet från att komma i rullning när bromsarna avlastas, skall klotsar läggas framför hjulen på ej pallade fordon. Tappa ut luften ur luftbehållarna. Stäng dränerventilerna. Fyll på frysskyddsvätska i behållaren.

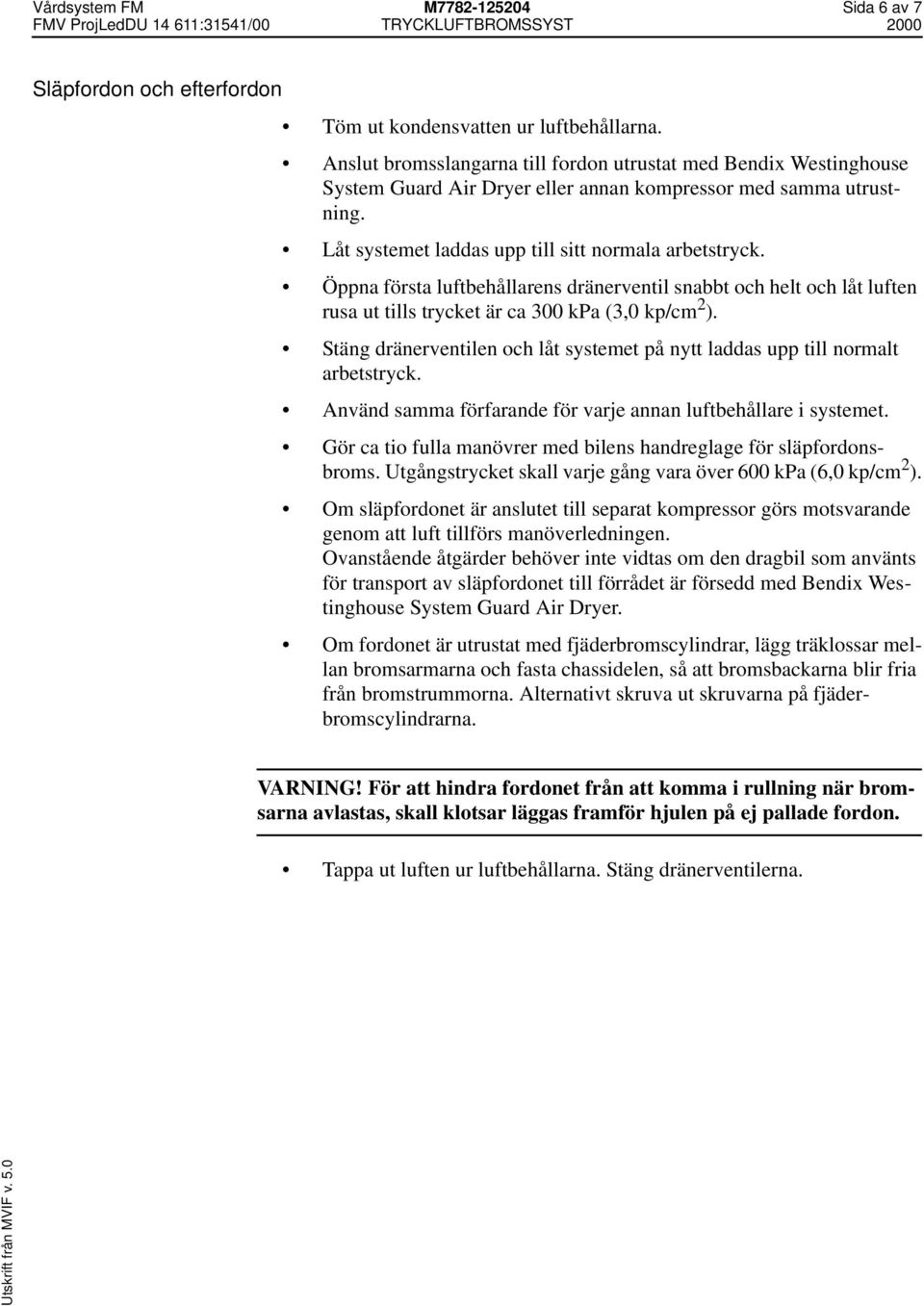

6 Vårdsystem FM M Sida 6 av 7 Släpfordon och efterfordon Töm ut kondensvatten ur luftbehållarna. Anslut bromsslangarna till fordon utrustat med Bendix Westinghouse System Guard Air Dryer eller annan kompressor med samma utrustning. Låt systemet laddas upp till sitt normala arbetstryck. Öppna första luftbehållarens dränerventil snabbt och helt och låt luften rusa ut tills trycket är ca 300 kpa (3,0 kp/cm 2 ). Stäng dränerventilen och låt systemet på nytt laddas upp till normalt arbetstryck. Använd samma förfarande för varje annan luftbehållare i systemet. Gör ca tio fulla manövrer med bilens handreglage för släpfordonsbroms. Utgångstrycket skall varje gång vara över 600 kpa (6,0 kp/cm 2 ). Om släpfordonet är anslutet till separat kompressor görs motsvarande genom att luft tillförs manöverledningen. Ovanstående åtgärder behöver inte vidtas om den dragbil som använts för transport av släpfordonet till förrådet är försedd med Bendix Westinghouse System Guard Air Dryer. Om fordonet är utrustat med fjäderbromscylindrar, lägg träklossar mellan bromsarmarna och fasta chassidelen, så att bromsbackarna blir fria från bromstrummorna. Alternativt skruva ut skruvarna på fjäderbromscylindrarna. VARNING! För att hindra fordonet från att komma i rullning när bromsarna avlastas, skall klotsar läggas framför hjulen på ej pallade fordon. Tappa ut luften ur luftbehållarna. Stäng dränerventilerna.

7 Vårdsystem FM M Sida 7 av 7 ÅTGÄRDER UNDER FÖRVARING Tillsyn Vart 4:e år Prova bromssystemets funktion i samband med provkörning av fordonet. Parkeringsbromsar kontrolleras genom att låta fordonet rulla sakta framåt och stegvis ansätta bromsen. VARNING! Vintertid skall försiktigthet iakttas så att fordonet inte råkar i sladdning när parkeringsbromsen ansätts. Vart 8:e år Smörj leder för stänger, axlar, länkar och andra reglage. Kontrollera smörjning och rörlighet hos reglage av typ bowdenkabel. Kontrollera skyddsbälgar av gummi beträffande sprickbildning eller smetning. Ta bort bromstrummorna och kontrollera innanförliggande delar beträffande smörjning, korrosion och läckning. Sätt dit bromstrummorna. Kontrollera hydrauliska delar i bromssystemet enligt M På släpfordon kontrolleras systemet genom att bromsslangarna kopplas till bil eller kompressornät. Kontrollera parkeringsbromsens funktion på uppallade släpfordon genom att rotera hjulen och stegvis ansätta bromsen. Kontrollera plaströr beträffande åldringsskador - sprödhet, mjukhet, krakelering. Avhjälp korrosionsskador. Avfukta bromssystem monterade på fordon enligt avsnittet Åtgärder före förvaring. ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid Åtgärder vid mobilisering Ta bort träklossar för bromsarmarna - gäller fordon med fjäderbromscylindrar. Alternativt skruva in skruvarna på fjäderbromscylindrarna. Ta bort träklossar för bromsarmarna - gäller fordon med fjäderbromscylindrar. Alternativt skruva in skruvarna på fjäderbromscylindrarna. Påpekande härom skall finnas medtaget på anslag för bruksenheten.
