1 Vårdsystem FM M Sida 1 av 11 KOLVKOMPRESSORER ALLMÄNT Normtabell För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Publikationen gäller Hantering och transport Kompressor 705 MT 0 Klapp:9 0 Tluft:9 8:9 T Fd Kompressor 715 MT 0 Klapp:9 0 Tluft:9 8:9 T Fd Kompressor 513 MT 0 Klapp:9 0 Tluft:9 8:9 T Fd Tryckluftskärra 51/S 0 Klapp:9 0 Tluft:9 8:9 T:9 Fd Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans OBSERVERA! Korttidsförvaring. Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV. Avgränsningar Utrustning enligt sats- och tillbehörslista som inte är behandlad i denna publikation, vårdas enligt riktlinjerna i vårdpublikationer för aktuell utrustning. Högtrycksanläggningen i Verkstadskärra 2 och 2B vårdas enligt vårdriktlinjerna i M KÄRROR F REPTJÄNST. Kompressor 705 är en Lågtryckskompressor VT 4 Dd. Särskilda riktlinjer Vårdmarkering Anteckningar om motorkonservering är utförd och om bränsletanken är tömd eller fylld, görs på kontrollapp (M ). Fäst den väl synlig på materielen, t ex hängande i motorluckans handtag. Förvaringsmetod Om materielen förrådsställs i helavfuktat förråd reduceras antalet åtgärder före och under förvaring.

2 Vårdsystem FM M Sida 2 av 11 Riktlinjer för konservering av motorer och val av bränsle finns i M FÖRBRMOTOR GEMENS Förbränningsmotorer, gemensamt. Riktlinjer för konservering av kompressorer och val av konserveringsmedel finns i M KOMPRESSOR GEMENS. Vårdpersonal Vårdintervall Referenser Trafiksäkerhetskontroll av fordon skall utföras av militär besiktningsman fordon. Åtgärder anges såväl vid vart 4:e som vid vart 8:e år. Om materielen konserverats kan vårdintervallet utökas till 8 år vid förvaring i helavfuktat förråd. Se avsnittet ÅTGÄRDER UNDER FÖRVARING. För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Elektroteknisk materiel Fordonsteknisk materiel Fältarbets- och bromateriel Handbrandsläckare F-bet/F-ben (länkade) M BLYBATT GEMENS M BLYBATT TORRLADD M BLYBATT FYLLDA M FÖRBRMOTOR GEMENS M DIESELMOTORER M KARDAN MEKTRANS M MEK BROMSSYST M HYDRAUL BROMSSYST M DÄCK O SLANG M RAMAR M KAROSS HYTT FLAK M DRAGANORDNINGAR M FORDONSEL GEMENS M KOMPRESSOR GEMENS M TRYCKLUFTSMATERIEL M HANDBRSLÄCK GEM M PULVERSLÄCKARE

3 Vårdsystem FM M Sida 3 av 11 Referenser Övrigt Vård FM publikationer Reparations-, underhållsoch hanteringsmateriel Övrig utrustning på kompressorerna Daglig/särskild tillsyn Grundtillsyn F-bet/F-ben (länkade) M ALLMÄNNA VERKTYG M KÄRROR F REPTJÄNST Se respektive publikation i MVSCHF M MVSCHDS KOMPRESSOR M MVSCHG HJULFORDON Objektvisa materielvårdsscheman Smörjschema M SMSCH KOMPAGGR 517 M SMSCH KOMPRESSOR715 M SMSCH KOMPRESSOR705 Övrigt Regler för grundtillsyn av fordon FM instruktion för åtg mot brand- och explosionsfara, vattenförorening mm F-bet/F-ben, etc. M FAG F M BVKF ÅTGÄRDER FÖRE FÖRVARING Tillsyn Utför särskild tillsyn enligt gällande materielvårdsschema. Smörj kompressorn enligt gällande smörjschema. Byt motorolja, om motorn körts mer än 50 timmar sedan föregående oljebyte. Om motorn skall konserveras utförs olje- och filterbyte först i samband med konserveringen. Byt oljefilter. Tappa av dieselbrännoljan från bränslefiltren och gör ren filterhusen. Byt bränslefilter av engångstyp. Fyll kylsystemet med 50% glykol. Förse påfyllningen med lappen Kylvätska med glykol (M ). Notera bytesdatum på lappen.

4 Vårdsystem FM M Sida 4 av 11 VARNING! Tänk på riskerna för förorening av mark och vatten vid hantering och byten av oljor och vätskor. Se M BVKF. Utför revisionsbesiktning/återkommande besiktning på kompressorn, samt övriga åtgärder enligt materielvårdsschema grundtillsyn eller TO UF. OBSERVERA! Grundtillsynens delmoment trafiksäkerhetskontroll skall vara utförd högst 90 dagar före förrådsställning, om fordonet skall få brukas i högst 45 dagar vid ibruktagandet i fredstid. Har mer än 90 dagar gått mellan trafiksäkerhetskontroll och förrådsställning är fordonet belagt med automatiskt körförbud vid ibruktagande i fredstid och får endast köras närmaste vägen mellan förrådet och platsen för trafiksäkerhetskontroll. Se M FAG F. Notera på anslaget för Åtgärder vid mobilisering i rutan för KÖRFÖR- BUD om körförbud råder vid uttag av fordon i fredstid, d.v.s. om trafiksäkerhetskontroll utförts tidigare än 90 dagar före förrådsställning. Se till att rostskyddsbehandling är utförd enligt gällande riktlinjer. Kontrollera däckens mönsterdjup och allmänna skick. Handbrandsläckare Kontrollera att handbrandsläckaren har genomgått översyn under det senaste halvåret. Kontrollera att plomberingen inte är bruten. Notera på kontrolletiketten att tillsyn utförts. Vidta åtgärder på kompressorns ingående utrustning enligt vårdriktlinjerna i M TRYCKLUFTSMATERIEL och M ALLMÄNNA VERKTYG. Tillägg vid förvaring i oisolerat kallförråd utan avfuktning Blås rent säkringsdosor, ledningsanslutningar och kontaktytor. Pensla åtkomliga kontaktytor med korrosionskyddsolja. Rengör invändigt nedsmutsade, avtagbara lyktglas på baklyktor m fl. samt smörj in fästskruvar med korrosionskyddsolja. Se till att rostskyddsbehandling är utförd enligt gällande bestämmelser. Konservera kompressorer som inte förvaras i torrluft. Se nedanstående riktlinjer. VARNING! Tänk på riskerna för förorening av mark och vatten vid hantering av oljor och vätskor. Se M BVKF.

5 Vårdsystem FM M Sida 5 av 11 Förrådsställning Palla upp kompressorn så att hjulen kan roteras fritt. Se till att materielen inte kommer i rullning. Lossa parkeringsbromsen. Förvara kompressorerna med fyllda eller tömda bränsletankar enligt vederbörande chefs bestämmande. Konservera vid behov kompressorn enligt texten under Motorkonservering nedan. Ta ur batterierna. Rengör batterilådan och dimspruta med korrskyddsolja. Ställ in torrladdade batterier av motsvarande antal och typ i batteriskåpet, tillsammans med elektrolyt för påfyllning och aktivering. Sätt kopia av Åtgärder vid mobilisering på väl synlig plats på kompressorerna. Konservering VARNING! Tänk på koloxidfaran vid konservering av motorer och kompressorer i förrådet. Kompressor 705 Lågtryckskompressor VT 4 Dd Byt olja i motorns och kompressorns vevhus enligt smörjschema. Gör rent och torrblås spaltfiltret och oljerenarens hus. Drivmotorn Tappa bränslet ur bränsletanken genom dräneringsslangen. Tappa bränslet ur bränslefiltret och ta bort bränslefilterinsatsen. Rengör filterhuset och bränslefiltret. Sätt i bränslefiltret och sätt fast locket till filterhuset. Ta bort luftrenaren, gör den ren och dimspruta med konservermedel. Fyll på motorolja i den nedre behållaren till angiven nivå. Fyll en dunk med konserverbränsle, bestående av: en del Dieselbrännolja MK 1 (M ) en del Motorolja 15W/40. Stäng bränslekranen om sådan finns. Lossa bränsleledningen. Anslut en plastslang mellan dunken med konserverbränsle och bränslefiltret. Starta motorn. Vi behov lufta bränslesystemet.

6 Vårdsystem FM M Sida 6 av 11 Kompressorn Ta ur luftfiltret. Öppna luftuttagen till tryckluftbehållaren och dräneringsskruven för regleringsventilen. Starta kompressorn. Kör kompressoraggregatet ca 10 min, i tomgångsvarv (1250 r/min). Under den sista minuten av körningen, dimspruta 3-5 dl konservermedel i kompressorns luftintag. Kompressoraggregatet stannas då oljedimma kommer ut ur luftuttagen (tryckluftsuttagen). Sätt fast luftfiltret. Vid behov renblås eller byt till ny filterinsats. Ta isär regleringsventilen på följande sätt: lossa ventilsätet från ventilhuset och ta bort fjädern, fjäderstyrningen och ventilkäglan dimspruta detaljerna med konservermedel dimspruta ventilhuset invändigt med konservermedel. Regleringsventilens inställning får inte ändras. Iakttag stor noggrannhet och lossa inga andra detaljer än som ovan angivits. Se till att alla mellanläggsbrickor för justering av avlastningsperioderna åter kommer på plats. Sätt ihop regleringsventilen. Stäng dräneringskranen sedan överskottsoljan runnit ut. Drivmotorn Starta drivmotorn men inte kompressorn och dimspruta konservermedel i luftintaget till dess oljerök kommer ur avgasröret. Stanna därefter motorn omedelbart. Ta bort glödstiften. Dimspruta konservermedel under ca 5 s i varje cylinder samtidigt som motorn dras runt några varv med startmotorn. Dimspruta därefter under ca 1 sek i varje cylinder utan runddragning. Sätt fast glödstiften. OBSERVERA! Motorn får inte dras runt efter det att konserveringen utförts, med hänsyn till oljefilmen i cylindrarna och risk för glödtändning. Ta bort plastslangarna från bränslefiltret och återställ bränsleledningen. Öppna bränslekranen. Sätt fast luftrenaren.

7 Vårdsystem FM M Sida 7 av 11 Kompressor 715 Byt olja i motorns och kompressorns vevhus enligt smörjschema. Gör rent och torrblås oljefilterhuset. Ta bort tak och luckor på kompressoraggregatet. Drivmotorn Tappa bränslet ur bränsletanken. Fyll en dunk med konserverbränsle, bestående av: en del Dieselbrännolja MK 1 (M ) en del Motorolja 15W/40. Lossa bränslerörets anslutning vid inloppet till bränslefilterhuset och förskruvningen vid den böjliga slangen på returbränsleledningen. Anslut en plastslang mellan inloppet till bränslefiltret och dunken med konserverbränsle. Starta motorn. Vid behov lufta bränslesystemet. Kör kompressoraggregatet i tomgångsvarv under 10 minuter. Kompressorn Ta bort luftfiltret. Öppna luftuttagen till tryckluftbehållaren och dräneringsskruven för regleringsventilen. Kör kompressoraggregatet i tomgångsvarv under 10 minuter. Under den sista minuten av körningen tillförs kompressorns luftintag en jämn ström av konservermedel med hjälp av en plastslang med tratt. Avväg tillförseln av konservermedel så att förbrukningen blir ca 0,5 1. Kompressoraggregatet stannas då oljedimma kommer ut ur luftuttagen. Sätt fast luftfiltret. Drivmotorn Starta drivmotorn men inte kompressorn. Dimspruta ca cl konservermedel i luftintaget under en tid av ca 1 minut. Stanna därefter motorn omedelbart. Ta bort glödstiften. Dimspruta konservermedel under ca 5 s i varje cylinder samtidigt som motorn dras runt några varv med starmotorn. Dimspruta därefter under ca 1 s i varje cylinder utan runddragning. Sätt fast glödstiften. OBSERVERA! Motorn får inte dras runt efter det att konserveringen utförts, med hänsyn till oljefilmen i cylindrarna och risk för glödtändning. Ta bort plastslangarna och anslut ordinarie bränsleledningar.

8 Vårdsystem FM M Sida 8 av 11 Kompressor 513 Byt olja i motor och kompressor enligt smörjschema. Töm bränsletanken. Fyll i en liter konserverbränsle, bestående av: tre delar Motorbensin 95 (M (Mk 3)) alt (M (Mk 2)) en del Motorolja 15W/40 (M ). Starta motorn. Stäng av motorn efter ca 2 minuter. Innan motorn stannar, dimspruta under ca en halv minut konservermedel i kompressorns luftrenare. Dimsprutningen skall pågå till dess motorn stannat. Töm ur konserverbränslet. Dimspruta med konservermedel i motorns luftrenare. Ta bort tändstiftet och dimspruta med konservermedel i tändstiftsfästet. Sätt i nytt tändstift. Tryckluftskärra 51 Koppla en hjultraktor till tryckluftskärran enligt riktlinjerna. Öppna luftuttagen och renblåsningskranen på luftbehållaren. Gör ren filtret i tryckregulatorns kondensvattenavskiljare. Ta bort luftfiltrets svampgummiskiva och filternäten. Skydda svampgummiskivan mot olja. Sätt i gång kompressorn. Öppna ventilen till luftrenaren för färgsprututrustningen. Blås ren vattenavskiljaren genom hålet för bottenkranen. Stäng ventilen efter ca 1 minut. Dimspruta konservermedel under ca 1 minut i luftrenaren till dess en oljedimma kommer ut ur luftuttagen. Stanna kompressorn. Ta ut filtret ur filterhuset under tryckregleringsventilen och gör rent. Skydda filtret mot olja. Ställ reduceringsventilen på luftrenaren i öppet läge (regleringsskruven utskruvad). Öppna ventilen till luftrenaren.

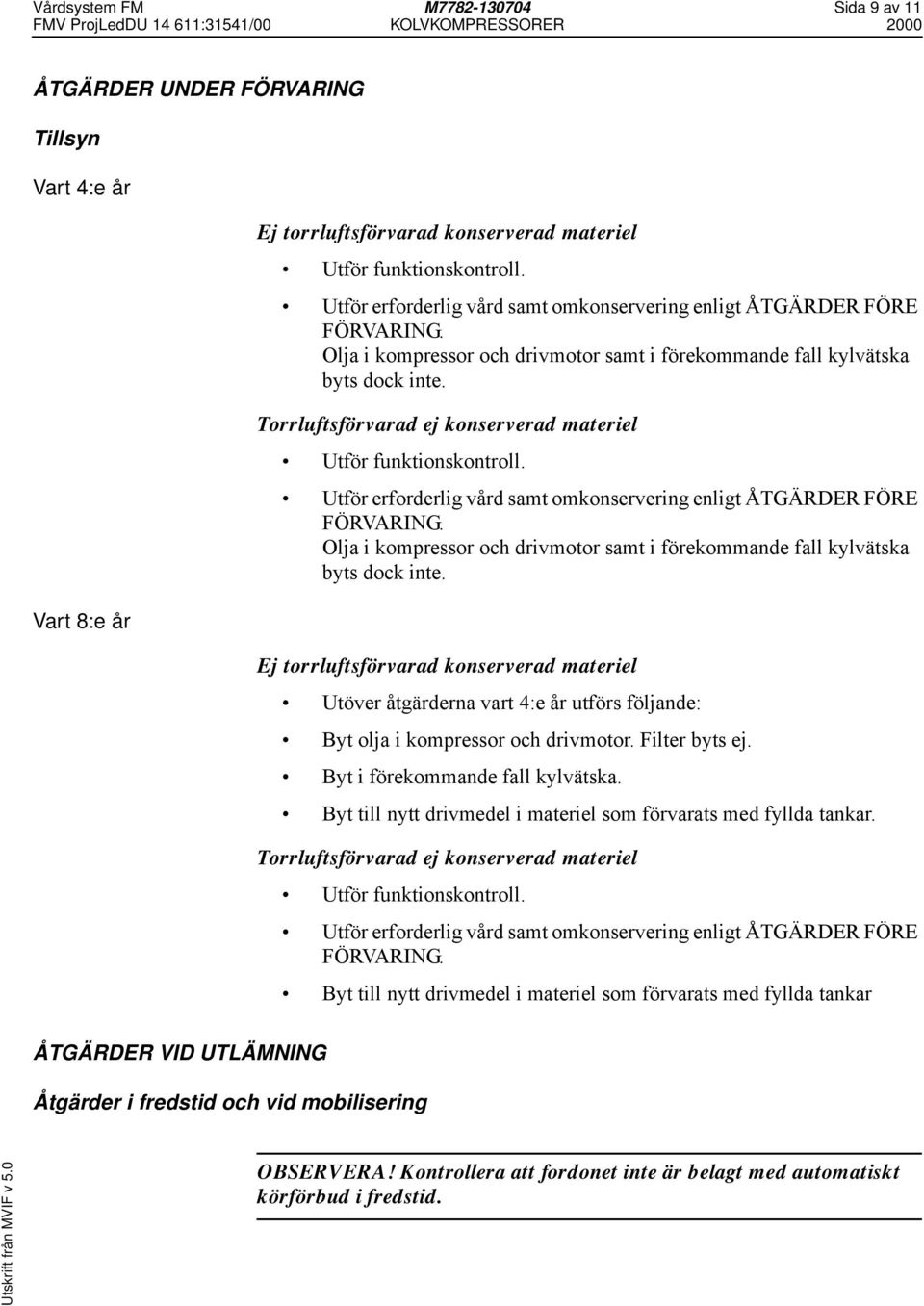

9 Vårdsystem FM M Sida 9 av 11 ÅTGÄRDER UNDER FÖRVARING Tillsyn Vart 4:e år Vart 8:e år Ej torrluftsförvarad konserverad materiel Utför funktionskontroll. Utför erforderlig vård samt omkonservering enligt ÅTGÄRDER FÖRE FÖRVARING. Olja i kompressor och drivmotor samt i förekommande fall kylvätska byts dock inte. Torrluftsförvarad ej konserverad materiel Utför funktionskontroll. Utför erforderlig vård samt omkonservering enligt ÅTGÄRDER FÖRE FÖRVARING. Olja i kompressor och drivmotor samt i förekommande fall kylvätska byts dock inte. Ej torrluftsförvarad konserverad materiel Utöver åtgärderna vart 4:e år utförs följande: Byt olja i kompressor och drivmotor. Filter byts ej. Byt i förekommande fall kylvätska. Byt till nytt drivmedel i materiel som förvarats med fyllda tankar. Torrluftsförvarad ej konserverad materiel Utför funktionskontroll. Utför erforderlig vård samt omkonservering enligt ÅTGÄRDER FÖRE FÖRVARING. Byt till nytt drivmedel i materiel som förvarats med fyllda tankar ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid och vid mobilisering OBSERVERA! Kontrollera att fordonet inte är belagt med automatiskt körförbud i fredstid.

10 Vårdsystem FM M Sida 10 av 11 I fredstid gäller bestämmelserna i FAG F för grundtillsyn av fordon. Detta innebär i korthet att om fordonet förrådsställdes inom 90 dagar efter det att grundtillsynens delmoment trafiksäkerhetskontroll utfördes får fordonet brukas i högst 45 dagar vid ibruktagandet efter långtidsförvaring. Hade längre tid än 90 dagar förflutit mellan trafiksäkerhetskontroll och förrådsställning har fordonet automatiskt körförbud. Fordonet skall då godkännas vid trafiksäkerhetskontroll innan det får brukas i fredstid. Fordonet får bara köras närmaste vägen från mobförrådet till kontrollstationen, efter det att särskild tillsyn utförts omedelbart före körningen. Utför Åtgärder vid mobilisering. Se nästa sida.

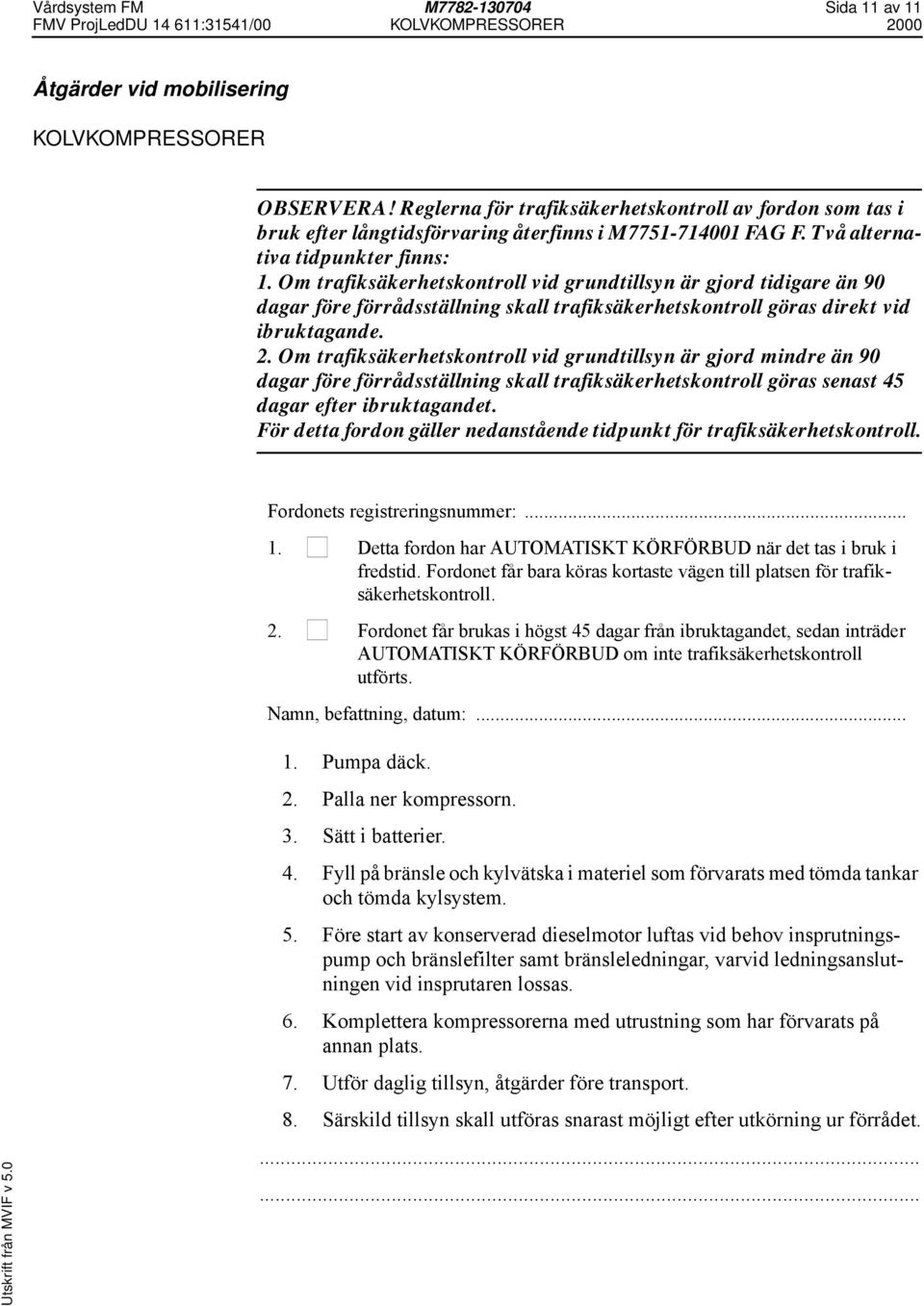

11 Vårdsystem FM M Sida 11 av 11 Åtgärder vid mobilisering KOLVKOMPRESSORER OBSERVERA! Reglerna för trafiksäkerhetskontroll av fordon som tas i bruk efter långtidsförvaring återfinns i M FAG F. Två alternativa tidpunkter finns: 1. Om trafiksäkerhetskontroll vid grundtillsyn är gjord tidigare än 90 dagar före förrådsställning skall trafiksäkerhetskontroll göras direkt vid ibruktagande. 2. Om trafiksäkerhetskontroll vid grundtillsyn är gjord mindre än 90 dagar före förrådsställning skall trafiksäkerhetskontroll göras senast 45 dagar efter ibruktagandet. För detta fordon gäller nedanstående tidpunkt för trafiksäkerhetskontroll. Fordonets registreringsnummer: Detta fordon har AUTOMATISKT KÖRFÖRBUD när det tas i bruk i fredstid. Fordonet får bara köras kortaste vägen till platsen för trafiksäkerhetskontroll. 2. Fordonet får brukas i högst 45 dagar från ibruktagandet, sedan inträder AUTOMATISKT KÖRFÖRBUD om inte trafiksäkerhetskontroll utförts. Namn, befattning, datum: Pumpa däck. 2. Palla ner kompressorn. 3. Sätt i batterier. 4. Fyll på bränsle och kylvätska i materiel som förvarats med tömda tankar och tömda kylsystem. 5. Före start av konserverad dieselmotor luftas vid behov insprutningspump och bränslefilter samt bränsleledningar, varvid ledningsanslutningen vid insprutaren lossas. 6. Komplettera kompressorerna med utrustning som har förvarats på annan plats. 7. Utför daglig tillsyn, åtgärder före transport. 8. Särskild tillsyn skall utföras snarast möjligt efter utkörning ur förrådet
