Vårdsystem FM M Sida 1 av 7 FMV ProjLedDU :31541/00 ALLMÄNNA VERKTYG 2000 ALLMÄNNA VERKTYG. Förpackning

Transkript

1 Vårdsystem FM M Sida 1 av 7 ALLMÄNNA VERKTYG ALLMÄNT Normtabell För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Publikationen gäller Mekaniska verktyg: Hantering och transport Eggverktyg Kallfd:9 8 Fdm Fd Åtdragande verktyg och tänger Kallfd Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans 8 Fdm Fd Slagverktyg: Kallfd 8 Fdm Fd Bearbetnings- och ytbehandlingsverktyg Elektriska verktyg: Laddningsbara verktyg Starkströmsdrivna verktyg Mätverktyg: Kalibreringspliktiga verktyg Allmänna kontrollverktyg Tryckluftsverktyg: Kallfd 8 Fdm Fd Aktas 9 9 Tluft:9 8 Fdm Fd Tluft 8 Fdm Fd 0 Åtejp:9 9 Tluft 8 T Vst Kallfd 8 Fdm Fd Tryckluftsverktyg 0 Klapp:9 Orig Tluft 8 Fdm Fd OBSERVERA! Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV.

2 Vårdsystem FM M Sida 2 av 7 Avgränsningar Allmänna verktyg är indelade i fyra huvudgrupper med undergrupper: Undergrupperna är redovisade med exempel på allmänt förekommande verktyg enligt tabell nedan. Ej upptagna verktygstyper hänförs till lämplig undergrupp och behandlas på likartartat sätt. Mekaniska verktyg Eggverktyg: Borrar, Bågfilar, Dorn, Filar, Gängsnitt, Gängtappar, Hyvlar, Hålstansar, Knivar, Ritsverktyg, Röravskärare, Saxar, Skavstål, Spacklar, Spadar, Spett, Stämjärn, Svarvstål, Sågar, Yxor Åtdragande verktyg och tänger: Avbitare, Avdragare, Borrsväng, Fasta nycklar, Hylsnycklar, Lednycklar, Mejslar, Skiftnycklar, Skruvstycken, Spärrnycklar, Tänger Slagverktyg: Hammare, Klubbor, Släggor Bearbetnings- och ytbehandlingsverktyg: Borstar, Brynen, Kratsar, Målningsrullar, Penslar, Slipband, Sliprondeller, Slipskivor, Slipstift Elektriska verktyg Laddningsbara verktyg: Borrmaskiner, Handlampor, Skruvdragare Starkströmsdrivna verktyg: Borrmaskiner, Elhandhyvlar, Elkedjesågar, Putsmaskiner, Sladdlampor, Slipmaskiner, Sticksågar, Varmluftsapparater Mätverktyg Kalibreringspliktiga verktyg: Momentnycklar, Mikrometrar, Mätklockor, Presstänger Allmänna verktyg: Bilelprovare, Bladmått, Kompressionsmätare, Måttband, Måttkärl, Ringtrycksmätare, Skjutmått, Stålskalor, Syramätare, Tumstockar, Vattenpass, Vinkelhakar Tryckluftsverktyg Tryckluftsverktyg: Borrmaskiner, Gängmaskiner, Mejselhammare, Mutterdragare, Nibblare, Nithammare, Plattsågar, Skruvdragare, Sliprondeller

3 Vårdsystem FM M Sida 3 av 7 Särskilda riktlinjer Hantering och transport Eggverktyg Eggverktyg läggs så att eggen inte skadas under förvaring eller transport. Laddningsbara verktyg Iakttag försiktighet med ackumulatorer för att förhindra skador och läckage. Förpackning Förvaringsmetod Referenser Verktyg av metall som ingår i verktygssatser smörjs med Korrskyddsvätska 056 (M ). Då korrosionsskyddsvätska används, skall lösningsmedlet hunnit avdunsta, innan verktygen förpackas. Se även Verktygsvisa riktlinjer. Övriga verktyg av metall smörjs rikligt med Smörjolja 042 (M ) alternativt Korrskyddsvätska 020 (M ) eller motorolja och förpackas i polyetenpåsar. Vid val av påsar ska hänsyn tas till verktygets vikt och form. Se Verktygsvisa riktlinjer För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Vårdmetoder och förpackning Elektroteknisk materiel Tryckluftsmateriel F-bet/F-ben (länkade) M VÅRDMET O FÖRP GEM M VÅRDMET RENGÖRING M VÅRDMET SMÖRJNING M VÅRDMET INSMÖRJNING M VÅRDMET MÅLNING M VÅRDMET KORRINHIBIT M VÅRDMET FÖRPACKNING M LADDBARA ALKBATT M ALKBATT SLUTNA M BATTLADD GEMENS M TRYCKLUFTSMATERIEL

4 Vårdsystem FM M Sida 4 av 7 Referenser Övrigt Övrigt FM instruktion för åtg mot brand- och explosionsfara, vattenförorening mm F-bet/F-ben, etc. M BVKF ÅTGÄRDER FÖRE FÖRVARING Tillsyn och förrådsställning Allmänt Rengöring Felaktigheter som är väsentliga för funktion och säkerhet skall rättas till före förrådställningen. Övriga fel rättas till om det är förenligt med god ekonomi. Verktyg av metall rengöres med Nafta 15 (M ), om inget annat anges. OBSERVERA! Vid rengöring med Nafta 15 blir den rengjorda ytan torr och är mycket rostbenägen. Därför skall verktyget smörjas in snarast enligt Ytbehandling. Endast rengöringsmedel som är godkända av FMV får användas. Kontroll Ytbehandling Verktygen ska kontrolleras med avseende på korrosion, funktion och mekaniska defekter. Material behäftade med sådana fel eller brister skall kasseras, kompletteras eller repareras. Kontrollera skärpan hos eggverktyg. Skärp vid behov. Verktyg som saknar ytbehandling skall i förekommande fall målas med rostskyddande färg och/eller insmörjas med Korrskyddsolja 020, om inget annat anges. Jämför även Särskilda riktlinjer, Förpackning. Verktygsvisa riktlinjer Mekaniska verktyg, eggverktyg Skydda plasthandtag från korrskyddsoljor/-vätskor. Kontrollera skärpan och skärp vid behov.

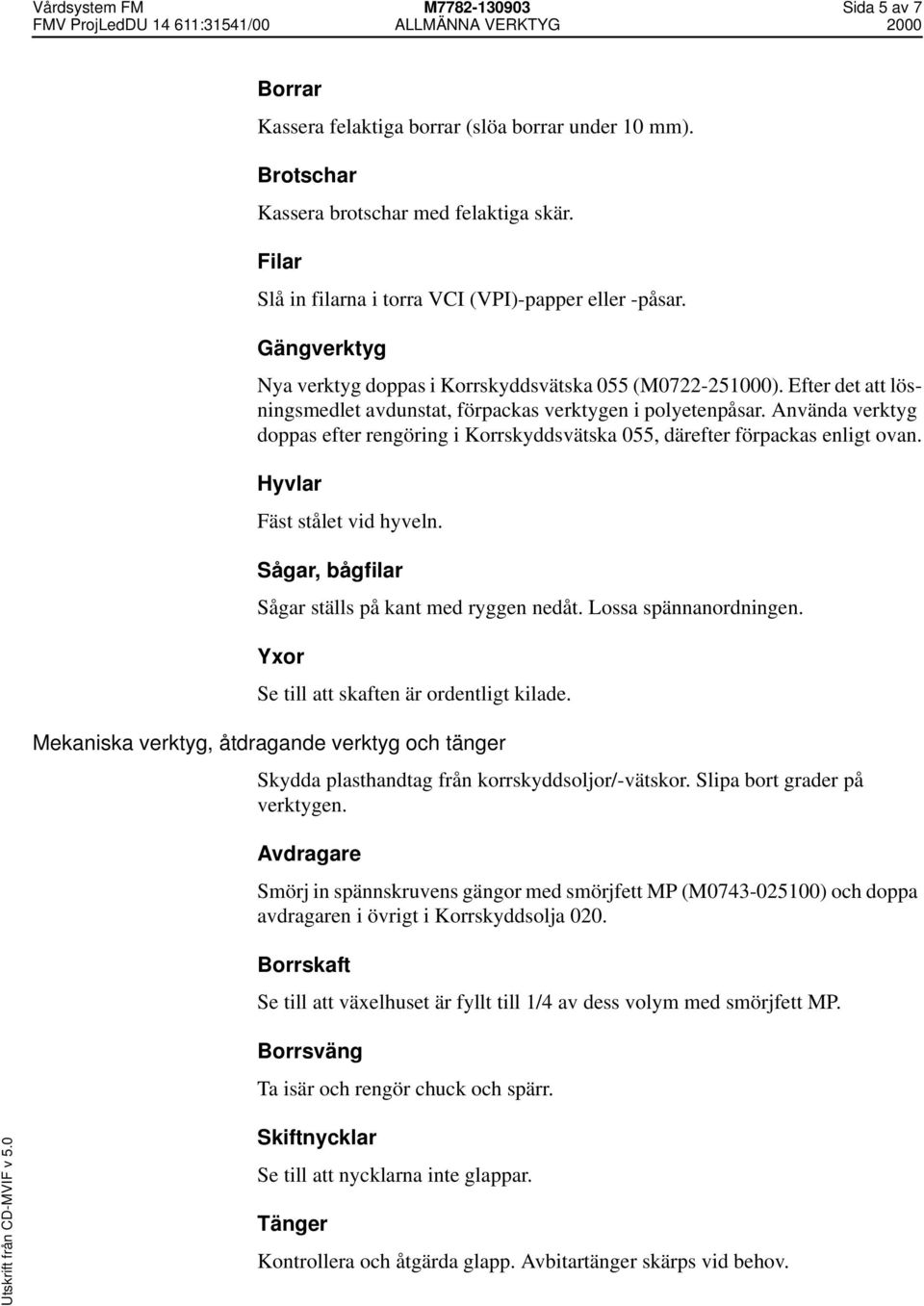

5 Vårdsystem FM M Sida 5 av 7 Borrar Kassera felaktiga borrar (slöa borrar under 10 mm). Brotschar Kassera brotschar med felaktiga skär. Filar Slå in filarna i torra VCI (VPI)-papper eller -påsar. Gängverktyg Nya verktyg doppas i Korrskyddsvätska 055 (M ). Efter det att lösningsmedlet avdunstat, förpackas verktygen i polyetenpåsar. Använda verktyg doppas efter rengöring i Korrskyddsvätska 055, därefter förpackas enligt ovan. Hyvlar Fäst stålet vid hyveln. Sågar, bågfilar Sågar ställs på kant med ryggen nedåt. Lossa spännanordningen. Yxor Se till att skaften är ordentligt kilade. Mekaniska verktyg, åtdragande verktyg och tänger Skydda plasthandtag från korrskyddsoljor/-vätskor. Slipa bort grader på verktygen. Avdragare Smörj in spännskruvens gängor med smörjfett MP (M ) och doppa avdragaren i övrigt i Korrskyddsolja 020. Borrskaft Se till att växelhuset är fyllt till 1/4 av dess volym med smörjfett MP. Borrsväng Ta isär och rengör chuck och spärr. Skiftnycklar Se till att nycklarna inte glappar. Tänger Kontrollera och åtgärda glapp. Avbitartänger skärps vid behov.

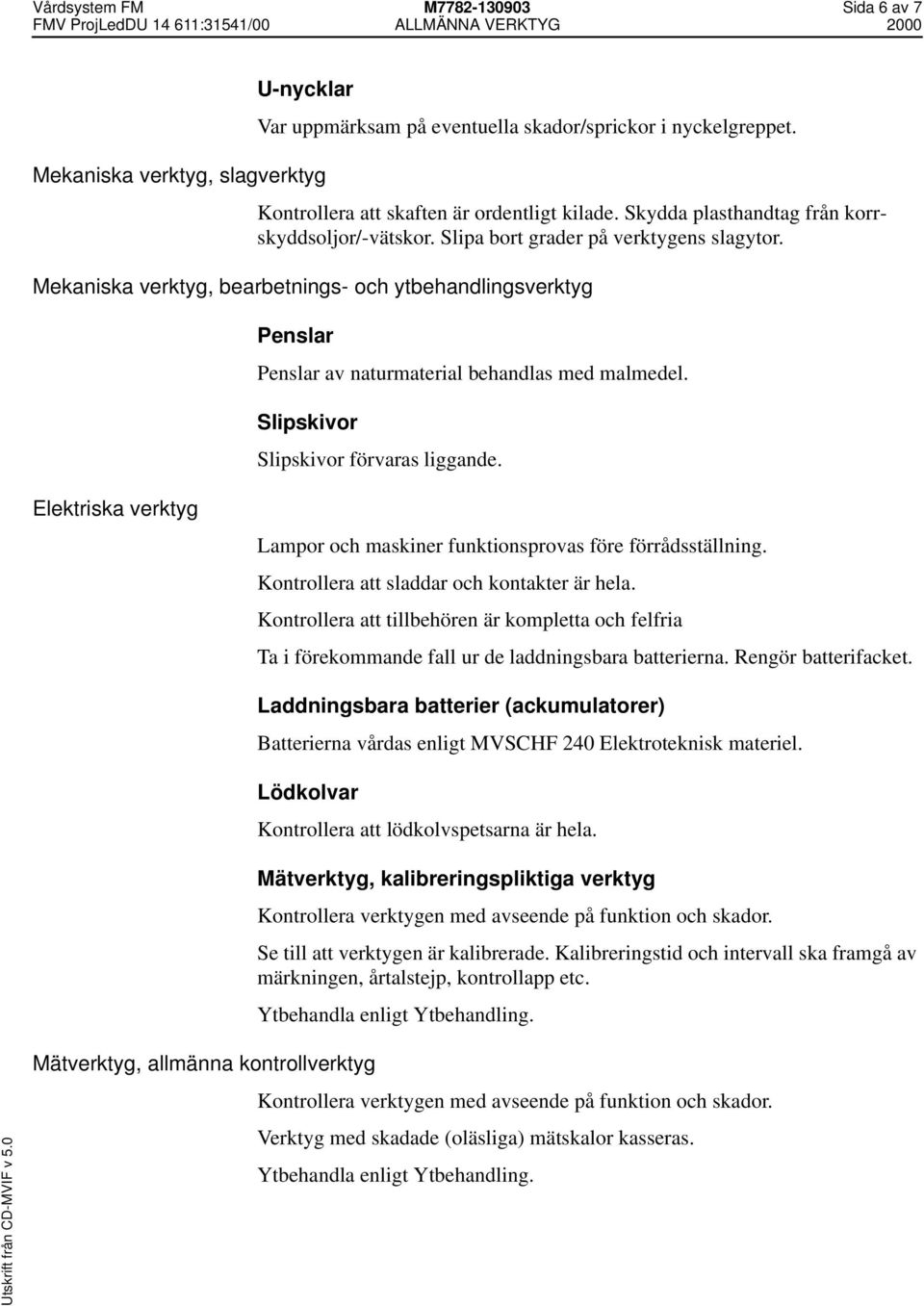

6 Vårdsystem FM M Sida 6 av 7 U-nycklar Mekaniska verktyg, slagverktyg Var uppmärksam på eventuella skador/sprickor i nyckelgreppet. Kontrollera att skaften är ordentligt kilade. Skydda plasthandtag från korrskyddsoljor/-vätskor. Slipa bort grader på verktygens slagytor. Mekaniska verktyg, bearbetnings- och ytbehandlingsverktyg Penslar Penslar av naturmaterial behandlas med malmedel. Slipskivor Slipskivor förvaras liggande. Elektriska verktyg Lampor och maskiner funktionsprovas före förrådsställning. Kontrollera att sladdar och kontakter är hela. Kontrollera att tillbehören är kompletta och felfria Ta i förekommande fall ur de laddningsbara batterierna. Rengör batterifacket. Laddningsbara batterier (ackumulatorer) Batterierna vårdas enligt MVSCHF 240 Elektroteknisk materiel. Lödkolvar Kontrollera att lödkolvspetsarna är hela. Mätverktyg, kalibreringspliktiga verktyg Kontrollera verktygen med avseende på funktion och skador. Se till att verktygen är kalibrerade. Kalibreringstid och intervall ska framgå av märkningen, årtalstejp, kontrollapp etc. Ytbehandla enligt Ytbehandling. Mätverktyg, allmänna kontrollverktyg Kontrollera verktygen med avseende på funktion och skador. Verktyg med skadade (oläsliga) mätskalor kasseras. Ytbehandla enligt Ytbehandling.

7 Vårdsystem FM M Sida 7 av 7 Tryckluftsverktyg Tryckluftsverktygen vårdas enligt M TRYCKLUFTSMATE- RIEL. Se till att momentinställda skruv- och mutterdragare är kalibrerade. Kalibreringstid och intervall ska framgå av märkningen, årtalstejp, kontrollapp etc. ÅTGÄRDER UNDER FÖRVARING Tillsyn Vart 8:e år Kontrollera korrosionsskyddet på verktyg av metall. Utför vid behov omsmörjning. Elektriska verktyg Gör funktionskontroll av verktygen. Utför därefter ÅTGÄRDER FÖRE FÖRVARING. Tryckluftsverktyg Gör funktionskontroll av verktygen. Utför därefter ÅTGÄRDER FÖRE FÖRVARING. ÅTGÄRDER VID UTLÄMNING I fredstid och vid mobilisering Elektriska verktyg: Sätt i batterier i laddningsbara verktygen. Se till att batterierna är laddade. Mätverktyg, kalibreringspliktiga: Se till att verktygen är kalibrerade vid utlämningen. Kalibreringstid och intervall ska framgå av märkningen, årtalstejp, kontrollapp etc. Tryckluftsverktyg, momentinställda skruv- och mutterdragare: Se till att verktygen är kalibrerade vid utlämningen. Kalibreringstid och intervall ska framgå av märkningen, årtalstejp, kontrollapp etc.
