B-LABORATORIECONTAINER 20FOT SPLITTERSKYDDAD

Transkript

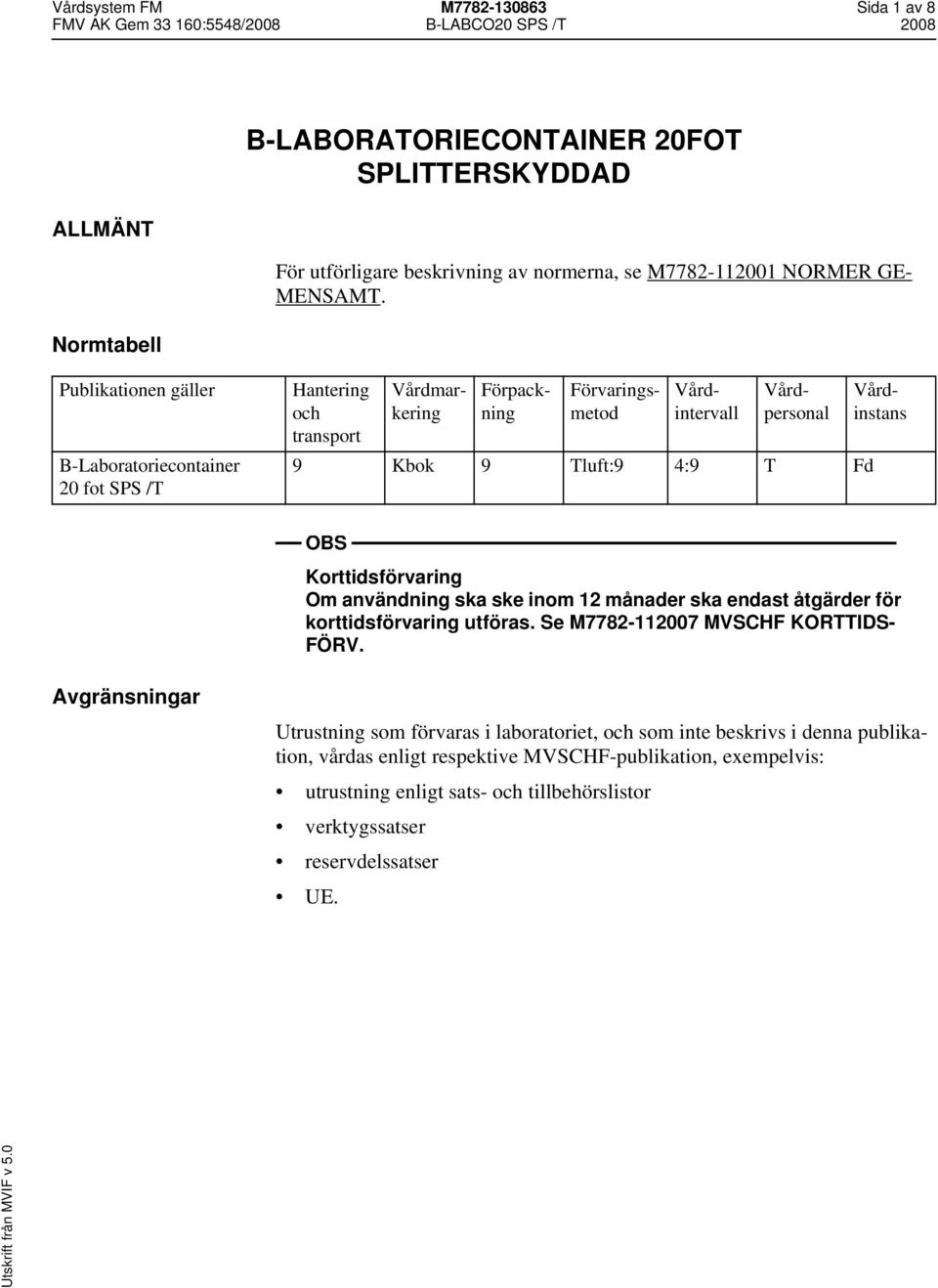

1 Vårdsystem FM M Sida 1 av 8 ALLMÄNT Normtabell B-LABORATORIECONTAINER 20FOT SPLITTERSKYDDAD För utförligare beskrivning av normerna, se M NORMER GE- MENSAMT. Publikationen gäller B-Laboratoriecontainer 20 fot SPS /T Hantering och transport 9 Kbok 9 Tluft:9 4:9 T Fd Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans OBS Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDS- FÖRV. Avgränsningar Utrustning som förvaras i laboratoriet, och som inte beskrivs i denna publikation, vårdas enligt respektive MVSCHF-publikation, exempelvis: utrustning enligt sats- och tillbehörslistor verktygssatser reservdelssatser UE.

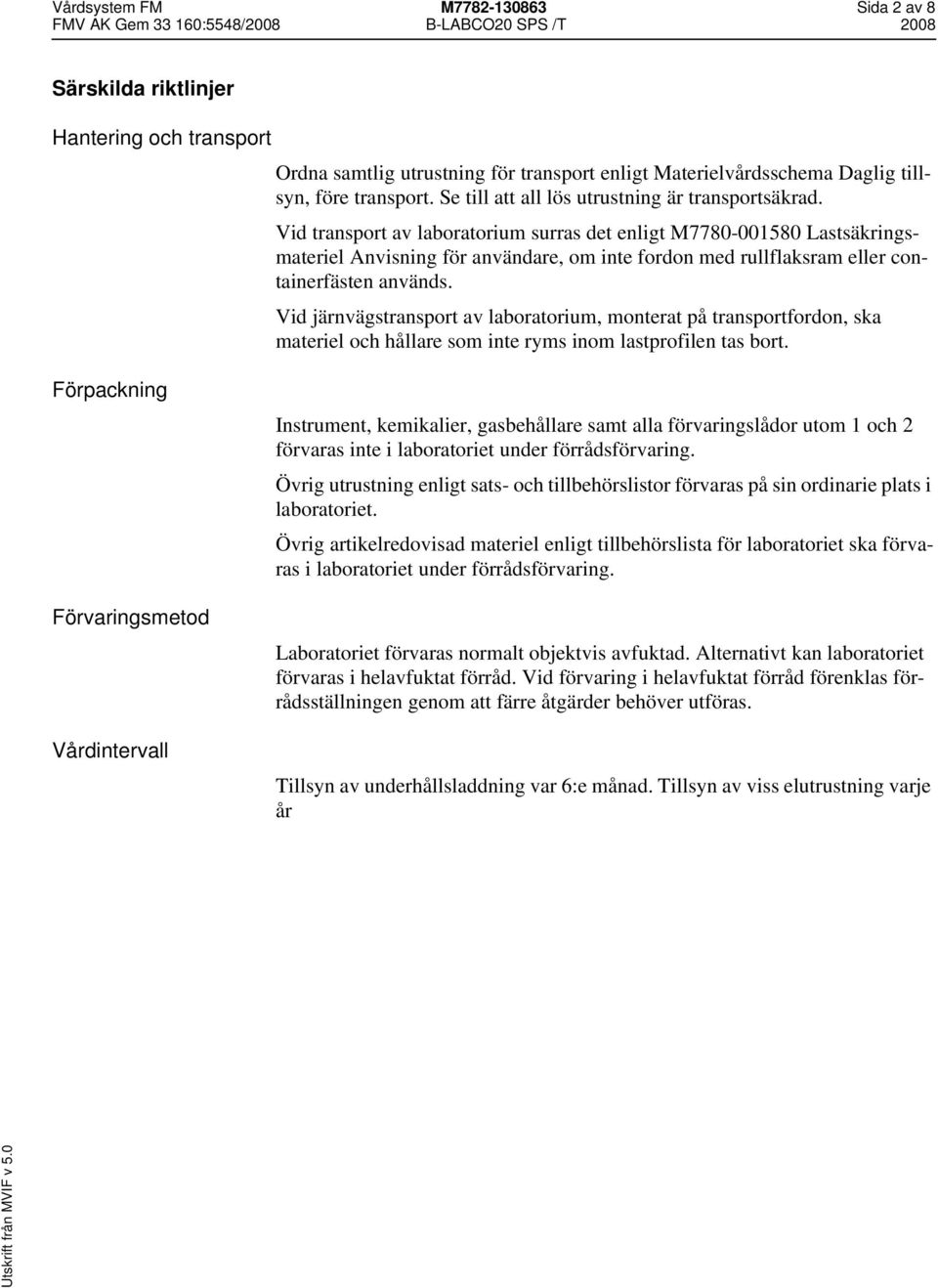

2 Vårdsystem FM M Sida 2 av 8 Särskilda riktlinjer Hantering och transport Ordna samtlig utrustning för transport enligt Materielvårdsschema Daglig tillsyn, före transport. Se till att all lös utrustning är transportsäkrad. Vid transport av laboratorium surras det enligt M Lastsäkringsmateriel Anvisning för användare, om inte fordon med rullflaksram eller containerfästen används. Vid järnvägstransport av laboratorium, monterat på transportfordon, ska materiel och hållare som inte ryms inom lastprofilen tas bort. Förpackning Förvaringsmetod Vårdintervall Instrument, kemikalier, gasbehållare samt alla förvaringslådor utom 1 och 2 förvaras inte i laboratoriet under förrådsförvaring. Övrig utrustning enligt sats- och tillbehörslistor förvaras på sin ordinarie plats i laboratoriet. Övrig artikelredovisad materiel enligt tillbehörslista för laboratoriet ska förvaras i laboratoriet under förrådsförvaring. Laboratoriet förvaras normalt objektvis avfuktad. Alternativt kan laboratoriet förvaras i helavfuktat förråd. Vid förvaring i helavfuktat förråd förenklas förrådsställningen genom att färre åtgärder behöver utföras. Tillsyn av underhållsladdning var 6:e månad. Tillsyn av viss elutrustning varje år

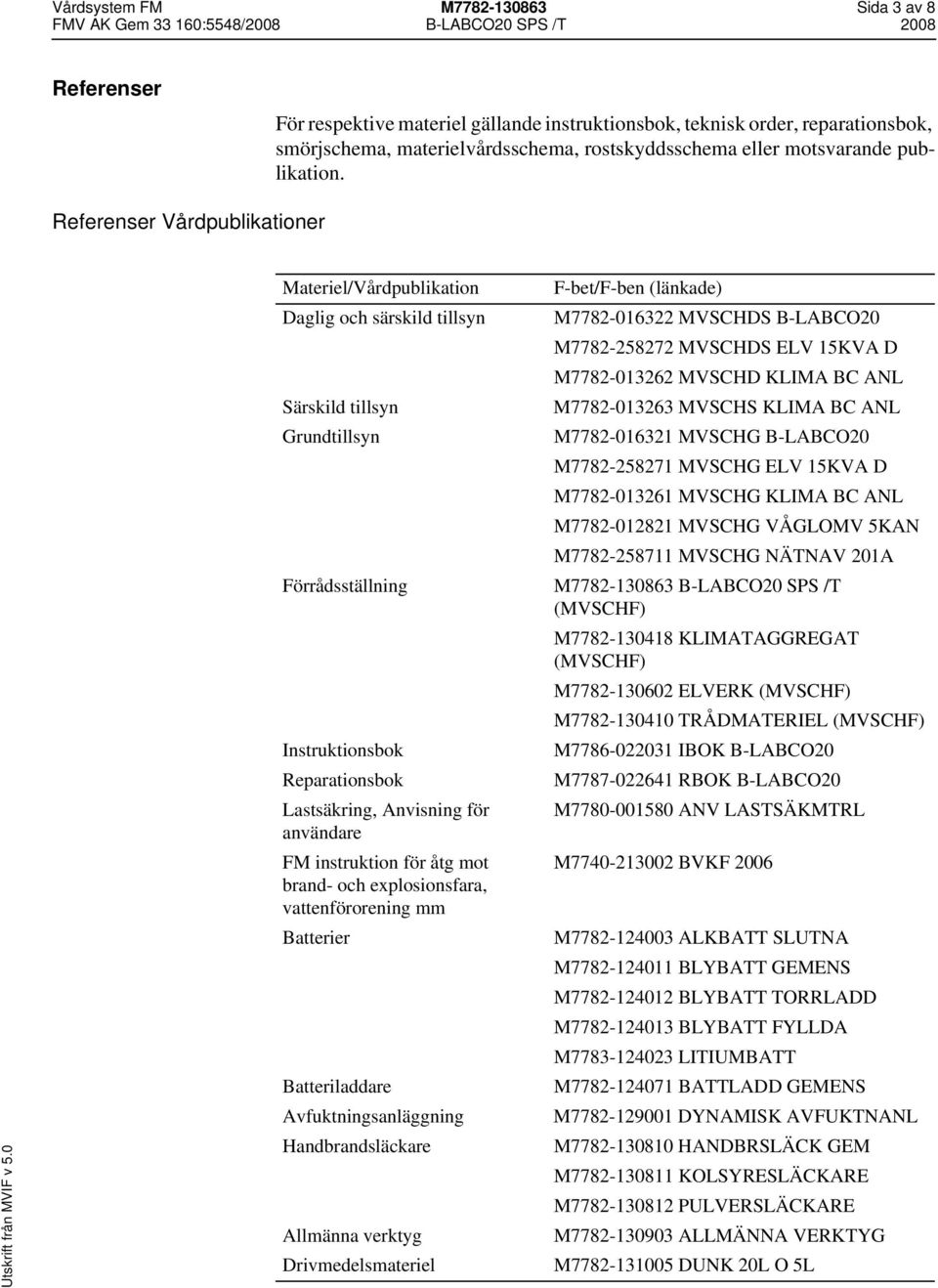

3 Vårdsystem FM M Sida 3 av 8 Referenser För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema, rostskyddsschema eller motsvarande publikation. Referenser Vårdpublikationer Materiel/Vårdpublikation Daglig och särskild tillsyn Särskild tillsyn Grundtillsyn F-bet/F-ben (länkade) M MVSCHDS B-LABCO20 M MVSCHDS ELV 15KVA D M MVSCHD KLIMA BC ANL M MVSCHS KLIMA BC ANL M MVSCHG B-LABCO20 M MVSCHG ELV 15KVA D M MVSCHG KLIMA BC ANL M MVSCHG VÅGLOMV 5KAN M MVSCHG NÄTNAV 201A Förrådsställning M B-LABCO20 SPS /T (MVSCHF) M KLIMATAGGREGAT (MVSCHF) M ELVERK (MVSCHF) M TRÅDMATERIEL (MVSCHF) Instruktionsbok M IBOK B-LABCO20 Reparationsbok M RBOK B-LABCO20 Lastsäkring, Anvisning för M ANV LASTSÄKMTRL användare FM instruktion för åtg mot M BVKF 2006 brand- och explosionsfara, vattenförorening mm Batterier Batteriladdare Avfuktningsanläggning Handbrandsläckare Allmänna verktyg Drivmedelsmateriel M ALKBATT SLUTNA M BLYBATT GEMENS M BLYBATT TORRLADD M BLYBATT FYLLDA M LITIUMBATT M BATTLADD GEMENS M DYNAMISK AVFUKTNANL M HANDBRSLÄCK GEM M KOLSYRESLÄCKARE M PULVERSLÄCKARE M ALLMÄNNA VERKTYG M DUNK 20L O 5L

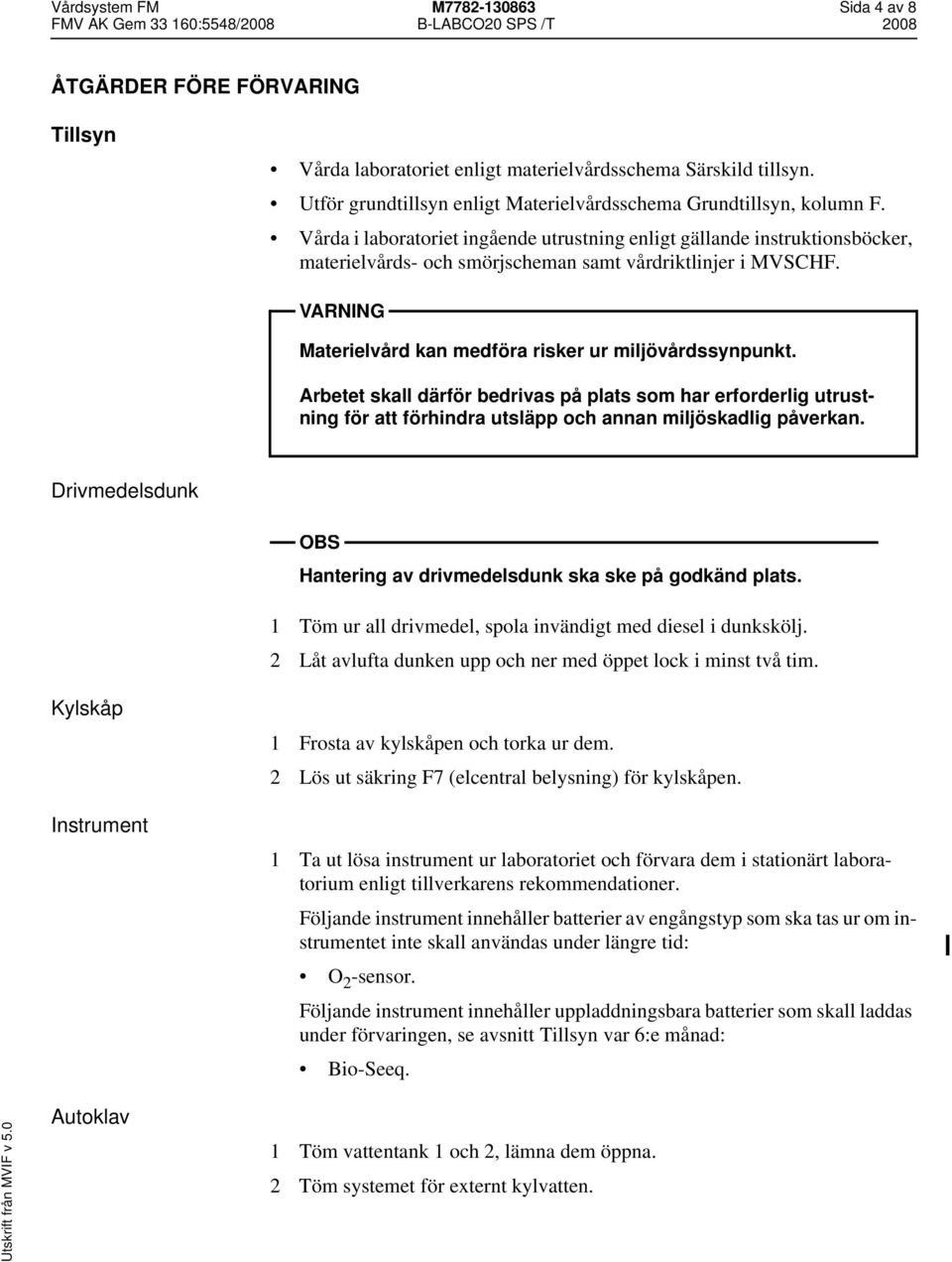

4 Vårdsystem FM M Sida 4 av 8 ÅTGÄRDER FÖRE FÖRVARING Tillsyn Vårda laboratoriet enligt materielvårdsschema Särskild tillsyn. Utför grundtillsyn enligt Materielvårdsschema Grundtillsyn, kolumn F. Vårda i laboratoriet ingående utrustning enligt gällande instruktionsböcker, materielvårds- och smörjscheman samt vårdriktlinjer i MVSCHF. VARNING Materielvård kan medföra risker ur miljövårdssynpunkt. Arbetet skall därför bedrivas på plats som har erforderlig utrustning för att förhindra utsläpp och annan miljöskadlig påverkan. Drivmedelsdunk OBS Hantering av drivmedelsdunk ska ske på godkänd plats. 1 Töm ur all drivmedel, spola invändigt med diesel i dunkskölj. 2 Låt avlufta dunken upp och ner med öppet lock i minst två tim. Kylskåp Instrument 1 Frosta av kylskåpen och torka ur dem. 2 Lös ut säkring F7 (elcentral belysning) för kylskåpen. 1 Ta ut lösa instrument ur laboratoriet och förvara dem i stationärt laboratorium enligt tillverkarens rekommendationer. Följande instrument innehåller batterier av engångstyp som ska tas ur om instrumentet inte skall användas under längre tid: O 2 -sensor. Följande instrument innehåller uppladdningsbara batterier som skall laddas under förvaringen, se avsnitt Tillsyn var 6:e månad: Bio-Seeq. Autoklav 1 Töm vattentank 1 och 2, lämna dem öppna. 2 Töm systemet för externt kylvatten.

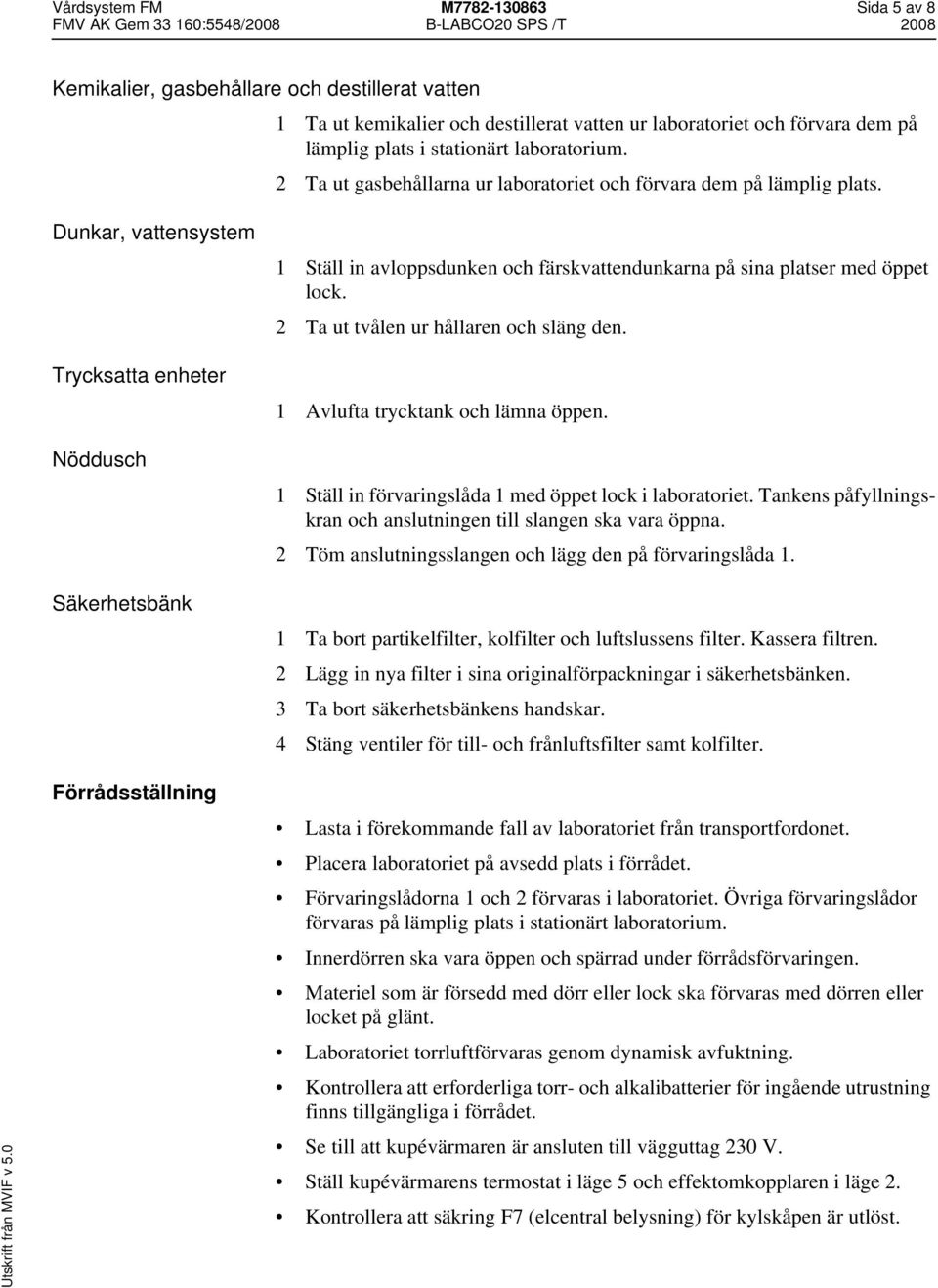

5 Vårdsystem FM M Sida 5 av 8 Kemikalier, gasbehållare och destillerat vatten 1 Ta ut kemikalier och destillerat vatten ur laboratoriet och förvara dem på lämplig plats i stationärt laboratorium. 2 Ta ut gasbehållarna ur laboratoriet och förvara dem på lämplig plats. Dunkar, vattensystem Trycksatta enheter Nöddusch Säkerhetsbänk 1 Ställ in avloppsdunken och färskvattendunkarna på sina platser med öppet lock. 2 Ta ut tvålen ur hållaren och släng den. 1 Avlufta trycktank och lämna öppen. 1 Ställ in förvaringslåda 1 med öppet lock i laboratoriet. Tankens påfyllningskran och anslutningen till slangen ska vara öppna. 2 Töm anslutningsslangen och lägg den på förvaringslåda 1. 1 Ta bort partikelfilter, kolfilter och luftslussens filter. Kassera filtren. 2 Lägg in nya filter i sina originalförpackningar i säkerhetsbänken. 3 Ta bort säkerhetsbänkens handskar. 4 Stäng ventiler för till- och frånluftsfilter samt kolfilter. Förrådsställning Lasta i förekommande fall av laboratoriet från transportfordonet. Placera laboratoriet på avsedd plats i förrådet. Förvaringslådorna 1 och 2 förvaras i laboratoriet. Övriga förvaringslådor förvaras på lämplig plats i stationärt laboratorium. Innerdörren ska vara öppen och spärrad under förrådsförvaringen. Materiel som är försedd med dörr eller lock ska förvaras med dörren eller locket på glänt. Laboratoriet torrluftförvaras genom dynamisk avfuktning. Kontrollera att erforderliga torr- och alkalibatterier för ingående utrustning finns tillgängliga i förrådet. Se till att kupévärmaren är ansluten till vägguttag 230 V. Ställ kupévärmarens termostat i läge 5 och effektomkopplaren i läge 2. Kontrollera att säkring F7 (elcentral belysning) för kylskåpen är utlöst.

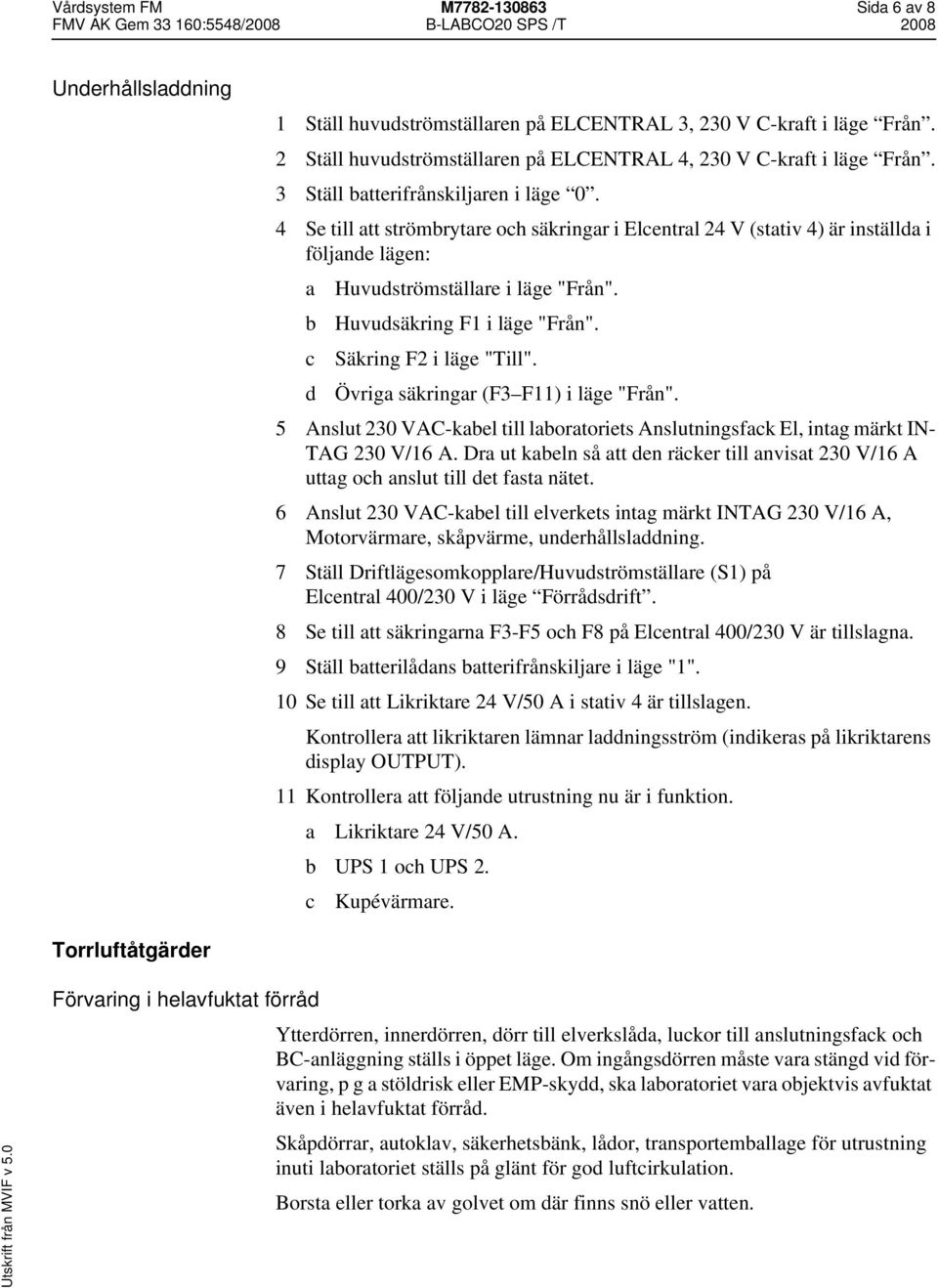

6 Vårdsystem FM M Sida 6 av 8 Underhållsladdning 1 Ställ huvudströmställaren på ELCENTRAL 3, 230 V C-kraft i läge Från. 2 Ställ huvudströmställaren på ELCENTRAL 4, 230 V C-kraft i läge Från. 3 Ställ batterifrånskiljaren i läge 0. 4 Se till att strömbrytare och säkringar i Elcentral 24 V (stativ 4) är inställda i följande lägen: a Huvudströmställare i läge "Från". b Huvudsäkring F1 i läge "Från". c Säkring F2 i läge "Till". d Övriga säkringar (F3 F11) i läge "Från". 5 Anslut 230 VAC-kabel till laboratoriets Anslutningsfack El, intag märkt IN- TAG 230 V/16 A. Dra ut kabeln så att den räcker till anvisat 230 V/16 A uttag och anslut till det fasta nätet. 6 Anslut 230 VAC-kabel till elverkets intag märkt INTAG 230 V/16 A, Motorvärmare, skåpvärme, underhållsladdning. 7 Ställ Driftlägesomkopplare/Huvudströmställare (S1) på Elcentral 400/230 V i läge Förrådsdrift. 8 Se till att säkringarna F3-F5 och F8 på Elcentral 400/230 V är tillslagna. 9 Ställ batterilådans batterifrånskiljare i läge "1". 10 Se till att Likriktare 24 V/50 A i stativ 4 är tillslagen. Kontrollera att likriktaren lämnar laddningsström (indikeras på likriktarens display OUTPUT). 11 Kontrollera att följande utrustning nu är i funktion. a Likriktare 24 V/50 A. b UPS 1 och UPS 2. c Kupévärmare. Torrluftåtgärder Förvaring i helavfuktat förråd Ytterdörren, innerdörren, dörr till elverkslåda, luckor till anslutningsfack och BC-anläggning ställs i öppet läge. Om ingångsdörren måste vara stängd vid förvaring, p g a stöldrisk eller EMP-skydd, ska laboratoriet vara objektvis avfuktat även i helavfuktat förråd. Skåpdörrar, autoklav, säkerhetsbänk, lådor, transportemballage för utrustning inuti laboratoriet ställs på glänt för god luftcirkulation. Borsta eller torka av golvet om där finns snö eller vatten.

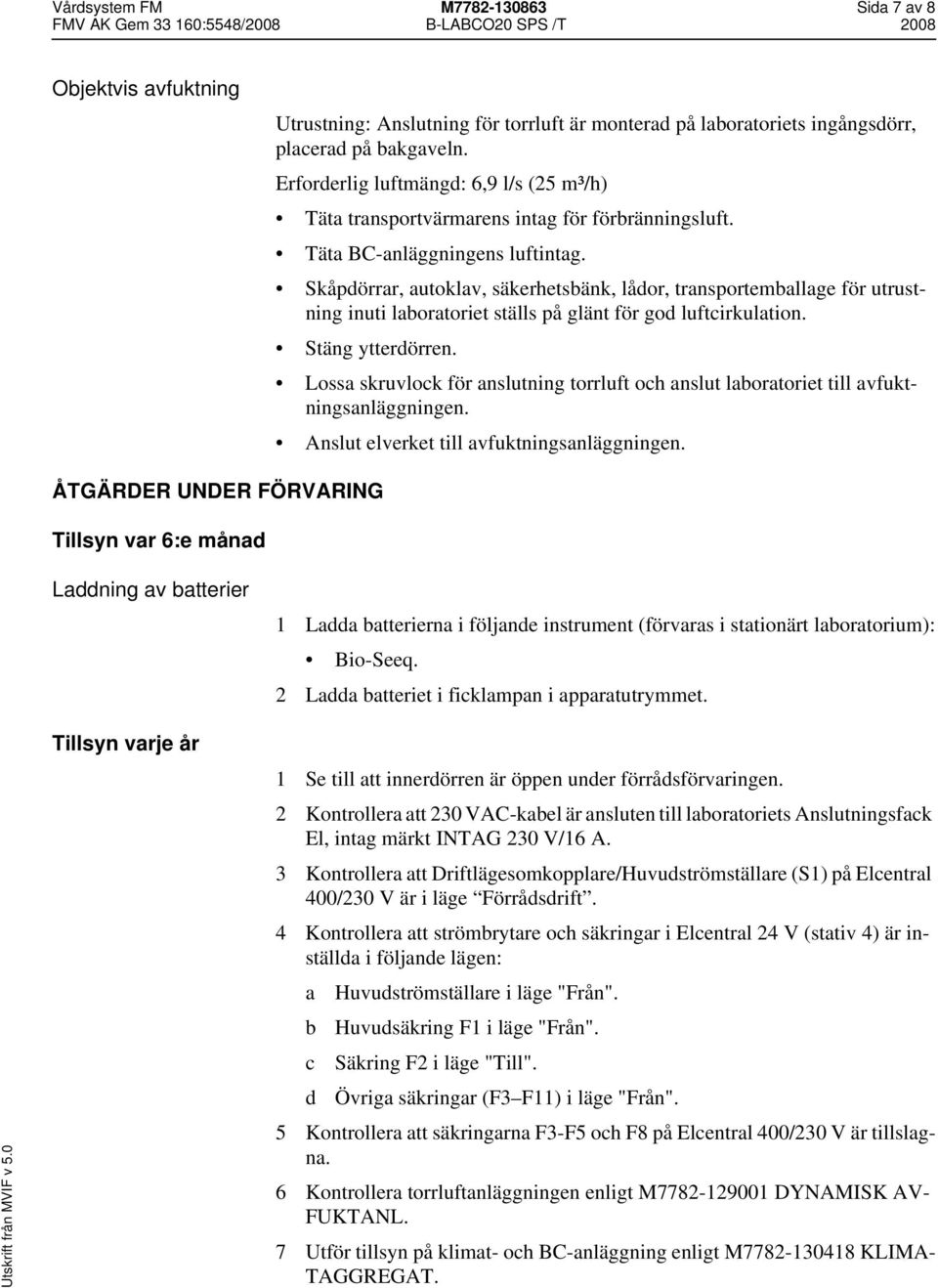

7 Vårdsystem FM M Sida 7 av 8 Objektvis avfuktning Utrustning: Anslutning för torrluft är monterad på laboratoriets ingångsdörr, placerad på bakgaveln. Erforderlig luftmängd: 6,9 l/s (25 m³/h) Täta transportvärmarens intag för förbränningsluft. Täta BC-anläggningens luftintag. Skåpdörrar, autoklav, säkerhetsbänk, lådor, transportemballage för utrustning inuti laboratoriet ställs på glänt för god luftcirkulation. Stäng ytterdörren. Lossa skruvlock för anslutning torrluft och anslut laboratoriet till avfuktningsanläggningen. Anslut elverket till avfuktningsanläggningen. ÅTGÄRDER UNDER FÖRVARING Tillsyn var 6:e månad Laddning av batterier 1 Ladda batterierna i följande instrument (förvaras i stationärt laboratorium): Bio-Seeq. 2 Ladda batteriet i ficklampan i apparatutrymmet. Tillsyn varje år 1 Se till att innerdörren är öppen under förrådsförvaringen. 2 Kontrollera att 230 VAC-kabel är ansluten till laboratoriets Anslutningsfack El, intag märkt INTAG 230 V/16 A. 3 Kontrollera att Driftlägesomkopplare/Huvudströmställare (S1) på Elcentral 400/230 V är i läge Förrådsdrift. 4 Kontrollera att strömbrytare och säkringar i Elcentral 24 V (stativ 4) är inställda i följande lägen: a Huvudströmställare i läge "Från". b Huvudsäkring F1 i läge "Från". c Säkring F2 i läge "Till". d Övriga säkringar (F3 F11) i läge "Från". 5 Kontrollera att säkringarna F3-F5 och F8 på Elcentral 400/230 V är tillslagna. 6 Kontrollera torrluftanläggningen enligt M DYNAMISK AV- FUKTANL. 7 Utför tillsyn på klimat- och BC-anläggning enligt M KLIMA- TAGGREGAT.

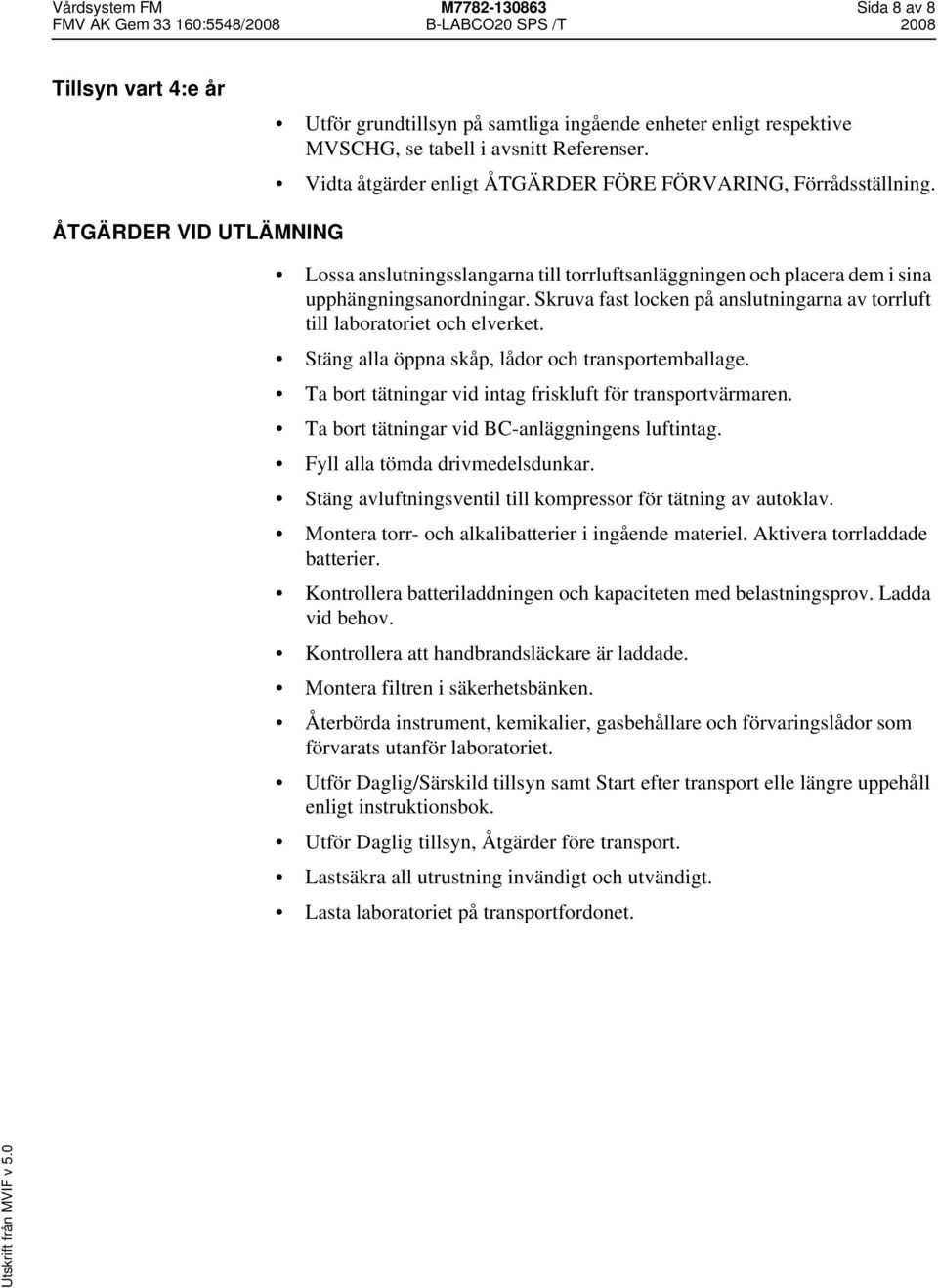

8 Vårdsystem FM M Sida 8 av 8 Tillsyn vart 4:e år Utför grundtillsyn på samtliga ingående enheter enligt respektive MVSCHG, se tabell i avsnitt Referenser. Vidta åtgärder enligt ÅTGÄRDER FÖRE FÖRVARING, Förrådsställning. ÅTGÄRDER VID UTLÄMNING Lossa anslutningsslangarna till torrluftsanläggningen och placera dem i sina upphängningsanordningar. Skruva fast locken på anslutningarna av torrluft till laboratoriet och elverket. Stäng alla öppna skåp, lådor och transportemballage. Ta bort tätningar vid intag friskluft för transportvärmaren. Ta bort tätningar vid BC-anläggningens luftintag. Fyll alla tömda drivmedelsdunkar. Stäng avluftningsventil till kompressor för tätning av autoklav. Montera torr- och alkalibatterier i ingående materiel. Aktivera torrladdade batterier. Kontrollera batteriladdningen och kapaciteten med belastningsprov. Ladda vid behov. Kontrollera att handbrandsläckare är laddade. Montera filtren i säkerhetsbänken. Återbörda instrument, kemikalier, gasbehållare och förvaringslådor som förvarats utanför laboratoriet. Utför Daglig/Särskild tillsyn samt Start efter transport elle längre uppehåll enligt instruktionsbok. Utför Daglig tillsyn, Åtgärder före transport. Lastsäkra all utrustning invändigt och utvändigt. Lasta laboratoriet på transportfordonet.
