MASKINBEARBETNINGSCONTAINER 20 FOT TEKNISK TJÄNST

Transkript

1 Vårdsystem FM M Sida 1 av 7 MASKINBEARBETNINGSCONTAINER 20 FOT TEKNISK TJÄNST MATERIELVÅRDSSCHEMA GRUNDTILLSYN Detta materielvårdsschema gäller för materiel: Förrådsbeteckning Förrådsbenämning M MASKINB CO20 TT /T Vårdbestämmelser Tekniskt ansvarig: Göran Heidenvall PRL MS 582 Publikationsansvarig: Ingemar Meyer Grundtillsynen är indelad i följande delar: 1 = Statusbedömning (genomförs var 12:e månad) 2 = Egenkontroll lösa lastbärare (genomförs var 24:e månad) 2 = Egenkontroll sjöklassad container (genomförs var 24:e månad) Elsäkerhetskontroll (genomförs var 12:e månad) Smörjning Regler och riktlinjer för grundtillsynens genomförande återfinns i M H GT Con o LösLastB (Handbok grundtillsyn för container och övriga lösa lastbärare). Vid egenkontroll av containrar med integrerad rullflaksram ska M MVSCHG RULLFLAKSRAM användas. Vid egenkontroll av sjöklassad container ska M MVSCH SJÖKL CONT användas. Vid elsäkerhetskontroll ska M MVSCHG ELCENTRALER användas och endast personal med erforderlig kompetens får genomföra kontrollen. Protokoll över gjorda iakttagelser ska upprättas och utgöra underlag för reparationsbeställning. Datum, plats och signatur för utförd Grundtillsyn (Statusbedömning/Egenkontroll) redovisas på bevakningskort i kontrollboken och i gällande underhållsdatasystem (LIFT/PRIO). Kontrollmärke för genomförd och godkänd Grundtillsyn (Statusbedömning/ Egenkontroller) anslås på märkskylt och CSC skylt. Vid långtidsförvaring/förrådsställning (längre än 12 månader) ska en fullständig grundtillsyn genomföras ( 1 och 2). Anvisningar för smörjning och korrosionsskydd finns i instruktionsbok och i bascontainerns reparationsbok. Ersätter: Tidigare fastställd:

2 Vårdsystem FM M Sida 2 av 7 Allmänt gäller att kontroll ska göras beträffande skador, fastsättning och funktion. = Löpande positionsnummer 1 = Statusbedömning F = Förrådsställning Publ = Se anvisningar i angiven publikation Referenser Förrådsbeteckning Förrådsbenämning M IBOK MASKINB CO20TT M SMSCH CO20 TT RFR M RBOK CO20 TT RFR M TILLBEHÖRSLISTA M H GT CON O LÖSLASTB M MVSCHG RULLFLAKSRAM M MVSCHG SJÖKL CONT M MVSCHG ELCENTRALER M UF SKYDD

3 Vårdsystem FM M Sida 3 av 7 Allmänt 1 x x Kontrollbok Komplett enl. Vård FM. 2 x x Särskild tillsyn Utförd max 30 dagar innan GT. 3 x x Felrapport Kvarstående fel 4 x x Bevakningskort Kontroll avseende senast utförd GTsmörjning och egenkontroller 5 x x Reparationsjournal Reparationer som kräver uppföljning, översyn som styrs av föreskrivet intervall, utfärdade tekniska order, jämför märkskyltar för underhåll och ändring 6 x x Identifiering, BIC-nr, märkskylt Kbok Kontroll av överensstämmelse 7 x x Dekaler, skyltar, kontrollmärke Rbok Läsbarhet, befintlighet 8 x x TO Ej utförda åtgärder 9 x x Tillbehör Tbhlista Inventering 10 x x Utrustning för lastsäkring 11 x x Jordflätor Okulärkontroll, utvändigt främre gavel 12 x x Höger skåp, dörrar, tätningar, låsreglar Sprickor, otäthet, infästning, dekal 13 x x - Elcentral 24 V, batteriladdare, Märkning, indikering, läsbarhet voltmeter, skyddslock, dekal 14 x x - Tele/Antenn central, skyddslock Märkning 15 x x - Elcentral 400/230 V, skyddslock, dekal Märkning, läsbarhet 16 x x - Intagslåda 400/230 V, skyddslock, Märkning, läsbarhet dekal 17 x x - Jordningsskena Rengöring 18 x x - Batterier, kablar, batterilåda, rem Rengöring, status 19 x x Vänster skåp, dörrar, tätningar, låsreglar Sprickbildning, otäthet, infästning 20 x x - Hydraulpump, pumpspak, strypning Ibok Läckning, oljenivå 21 x x - Förvaringshyllor, nivelleringsramper Ibok 22 x x Torrluftsanslutning, hygrostatgenomföring 23 x x Intag för varmlufts- och klimataggregat 24 x x Ventilationsöppningar, spolskydd 25 x x Containerhörn, stomme med väggar Sprickbildning, ytbehandling 26 x x Varningsskyltar, dekaler, märkningar Ibok Läsbarhet

4 Vårdsystem FM M Sida 4 av 7 Okulärkontroll, utvändigt vänster sida 27 x x Containerhörn, stomme med väggar Sprickbildning, ytbehandling 28 x x Dekaler, märkningar Läsbarhet 29 x x Gaffeltunnlar Sprickbildning Okulärkontroll, utvändigt höger sida 30 x x Containerhörn, stomme med väggar Sprickbildning, ytbehandling 31 x x Dekaler, märkningar Läsbarhet 32 x x Gaffeltunnlar Sprickbildning 33 x x Utblås utsugningsfläkt, fästskenor, stos, dekaler Rengöring, passning, befintlighet Okulärkontroll, utvändigt bakre gavel 34 x x Trappstege, takstege, låspinnar Infästning, manövrering 35 x x Gaveldörr, personaldörr, tätning, dörrlås, Sprickbildning, otäthet, infästning låsreglar, gångjärn, fäste för hänglås 36 x x Torrluftsanslutning, hygrostatgenomföring 37 x x Ventilationsöppningar, spolskydd 38 x x Varningsskyltar, dekaler, märkningar Läsbarhet 39 x x Märkskylt Läsbarhet 40 x x Containerhörn, stomme med väggar Sprickbildning, ytbehandling Okulärkontroll, utvändigt tak 41 x x Halkskydd Befintlighet 42 x x Containerhörn, stomme med tak Sprickbildning, ytbehandling

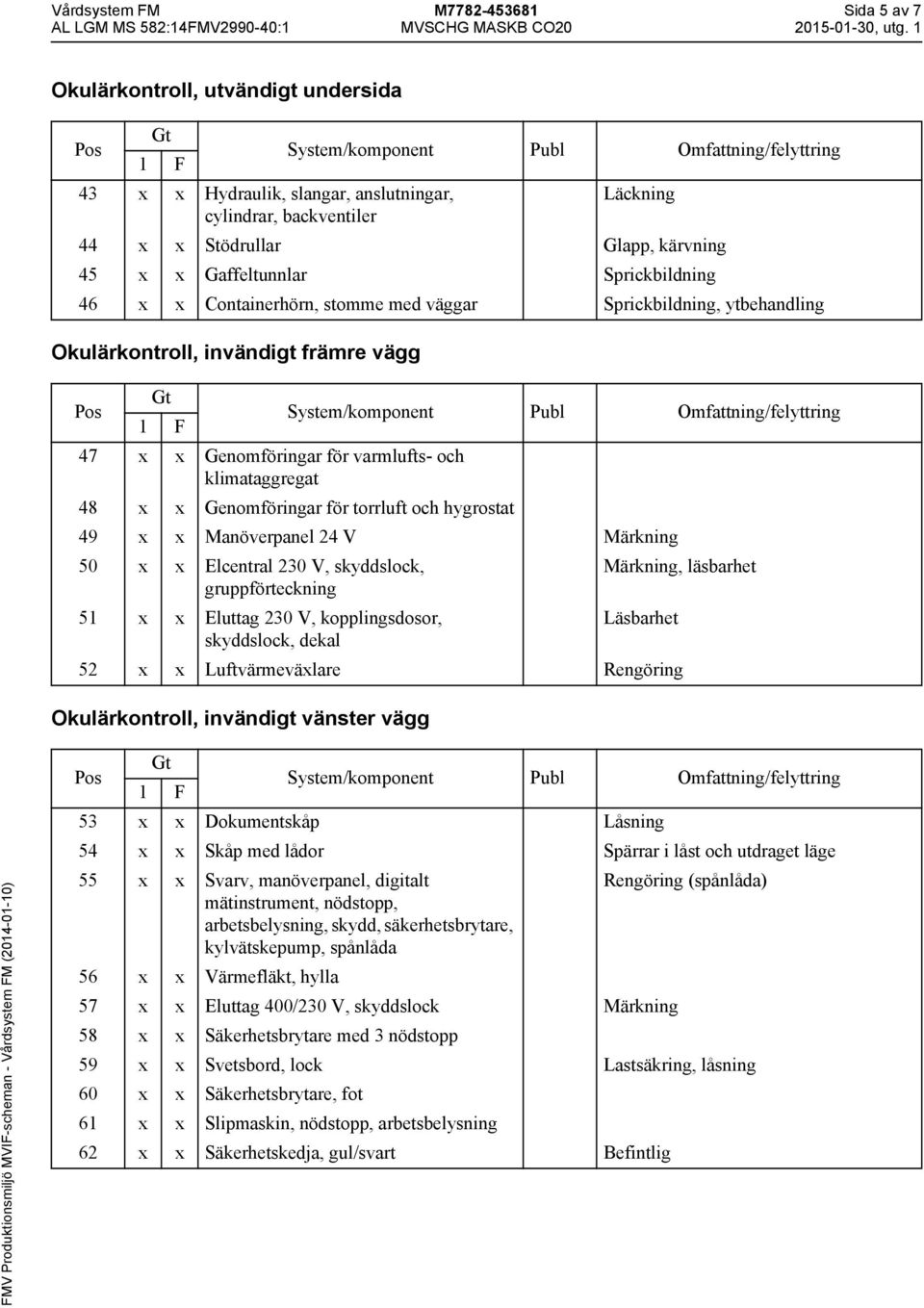

5 Vårdsystem FM M Sida 5 av 7 Okulärkontroll, utvändigt undersida 43 x x Hydraulik, slangar, anslutningar, Läckning cylindrar, backventiler 44 x x Stödrullar Glapp, kärvning 45 x x Gaffeltunnlar Sprickbildning 46 x x Containerhörn, stomme med väggar Sprickbildning, ytbehandling Okulärkontroll, invändigt främre vägg 47 x x Genomföringar för varmlufts- och klimataggregat 48 x x Genomföringar för torrluft och hygrostat 49 x x Manöverpanel 24 V Märkning 50 x x Elcentral 230 V, skyddslock, Märkning, läsbarhet gruppförteckning 51 x x Eluttag 230 V, kopplingsdosor, Läsbarhet skyddslock, dekal 52 x x Luftvärmeväxlare Rengöring Okulärkontroll, invändigt vänster vägg 53 x x Dokumentskåp Låsning 54 x x Skåp med lådor Spärrar i låst och utdraget läge 55 x x Svarv, manöverpanel, digitalt mätinstrument, nödstopp, arbetsbelysning, skydd, säkerhetsbrytare, kylvätskepump, spånlåda Rengöring (spånlåda) 56 x x Värmefläkt, hylla 57 x x Eluttag 400/230 V, skyddslock Märkning 58 x x Säkerhetsbrytare med 3 nödstopp 59 x x Svetsbord, lock Lastsäkring, låsning 60 x x Säkerhetsbrytare, fot 61 x x Slipmaskin, nödstopp, arbetsbelysning 62 x x Säkerhetskedja, gul/svart Befintlig

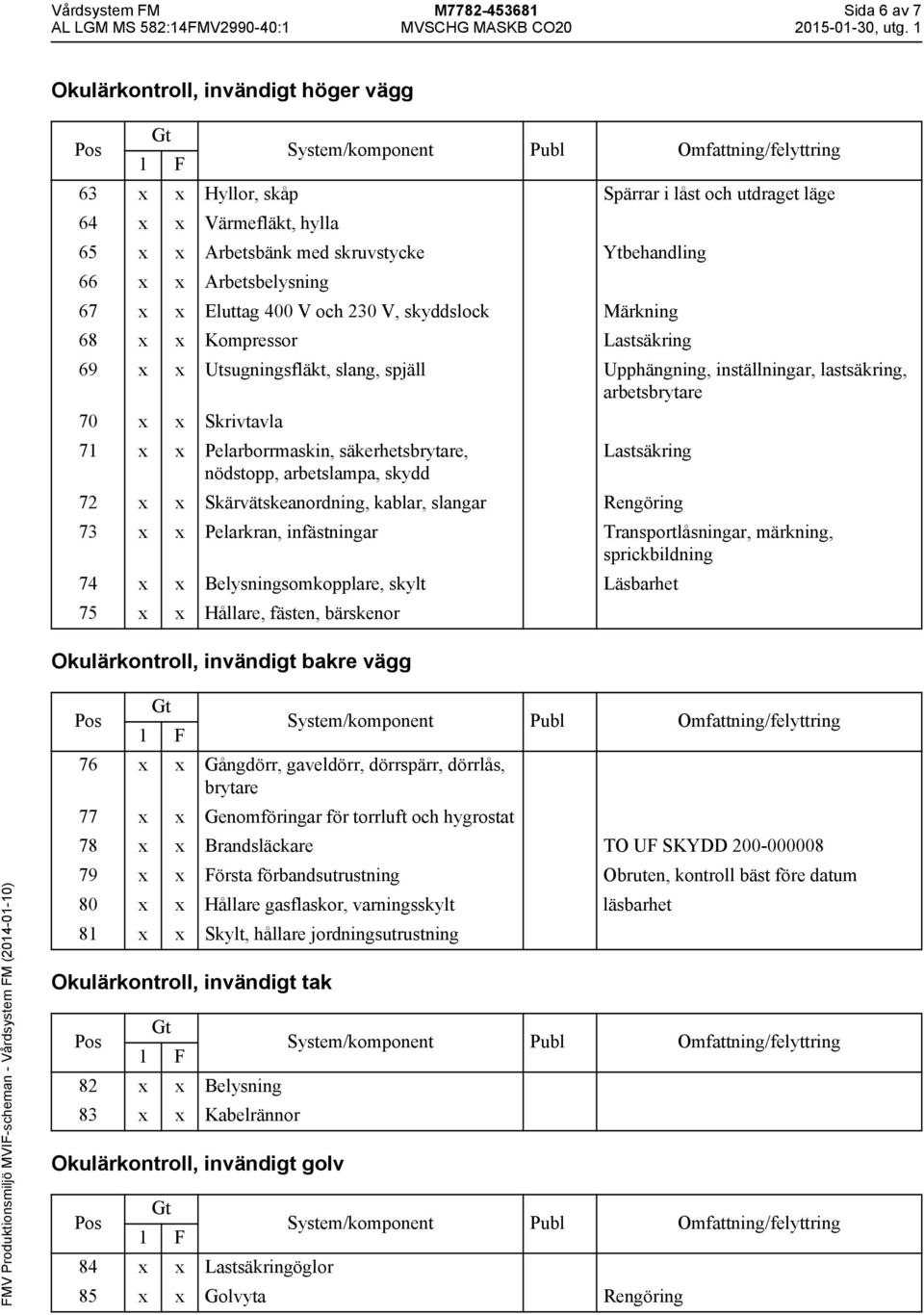

6 Vårdsystem FM M Sida 6 av 7 Okulärkontroll, invändigt höger vägg 63 x x Hyllor, skåp Spärrar i låst och utdraget läge 64 x x Värmefläkt, hylla 65 x x Arbetsbänk med skruvstycke Ytbehandling 66 x x Arbetsbelysning 67 x x Eluttag 400 V och 230 V, skyddslock Märkning 68 x x Kompressor Lastsäkring 69 x x Utsugningsfläkt, slang, spjäll Upphängning, inställningar, lastsäkring, arbetsbrytare 70 x x Skrivtavla 71 x x Pelarborrmaskin, säkerhetsbrytare, Lastsäkring nödstopp, arbetslampa, skydd 72 x x Skärvätskeanordning, kablar, slangar Rengöring 73 x x Pelarkran, infästningar Transportlåsningar, märkning, sprickbildning 74 x x Belysningsomkopplare, skylt Läsbarhet 75 x x Hållare, fästen, bärskenor Okulärkontroll, invändigt bakre vägg 76 x x Gångdörr, gaveldörr, dörrspärr, dörrlås, brytare 77 x x Genomföringar för torrluft och hygrostat 78 x x Brandsläckare TO UF SKYDD x x Första förbandsutrustning Obruten, kontroll bäst före datum 80 x x Hållare gasflaskor, varningsskylt läsbarhet 81 x x Skylt, hållare jordningsutrustning Okulärkontroll, invändigt tak 82 x x Belysning 83 x x Kabelrännor Okulärkontroll, invändigt golv 84 x x Lastsäkringöglor 85 x x Golvyta Rengöring

7 Vårdsystem FM M Sida 7 av 7 Elsystem kontroll 86 x x Jordfelsbrytare Inställning/prov 87 x x Eluttag, elcentraler elutrustning, Kontrollmätning enligt M anslutningskablar och adaptrar 88 x x Koaxialkablar, uttag Kontrollmätning 89 x x Kommunikationskablar Kontrollmätning Funktionskontroll 90 x x Hydraulsystem, stödrullar Rbok Läckning 91 x x Kompressor Rbok Täthet, inställning, rengöring filter 92 x x Säkerhetsbrytare 93 x x Belysningsomkopplare 94 x x Utsugningsfläkt 95 x x Värmefläktar Inställning 96 x x Tvättutrustning 97 x x Svarv, broms, nödstopp 98 x x Pelarborrmaskin, nödstopp 99 x x Slipmaskin, nödstopp 100 x x Batteriladdare Rbok 101 x x Batteriövervakning Rbok Smörjning 102 x x Smörjning Rbok Utförs enligt gällande smörjschema, grundtillsyn 103 x x Svarv Ibok Oljebyte, smörjning växelhjul 104 x x Pelarborrmaskin Ibok Oljebyte, smörjning växellåda 105 x x Pelarkran Ibok Smörjning två nipplar 106 x x Kompressor Ibok Oljebyte 107 x x Blanka metallytor, svarv och Ibok Korrosionsskyddsbehandling pelarborrmaskin 108 x Låsklackar på hurtsar Ibok Smörjning (utför ej vid dammig miljö)
