MOBIL RADIOLÄNKMAST 36M

Transkript

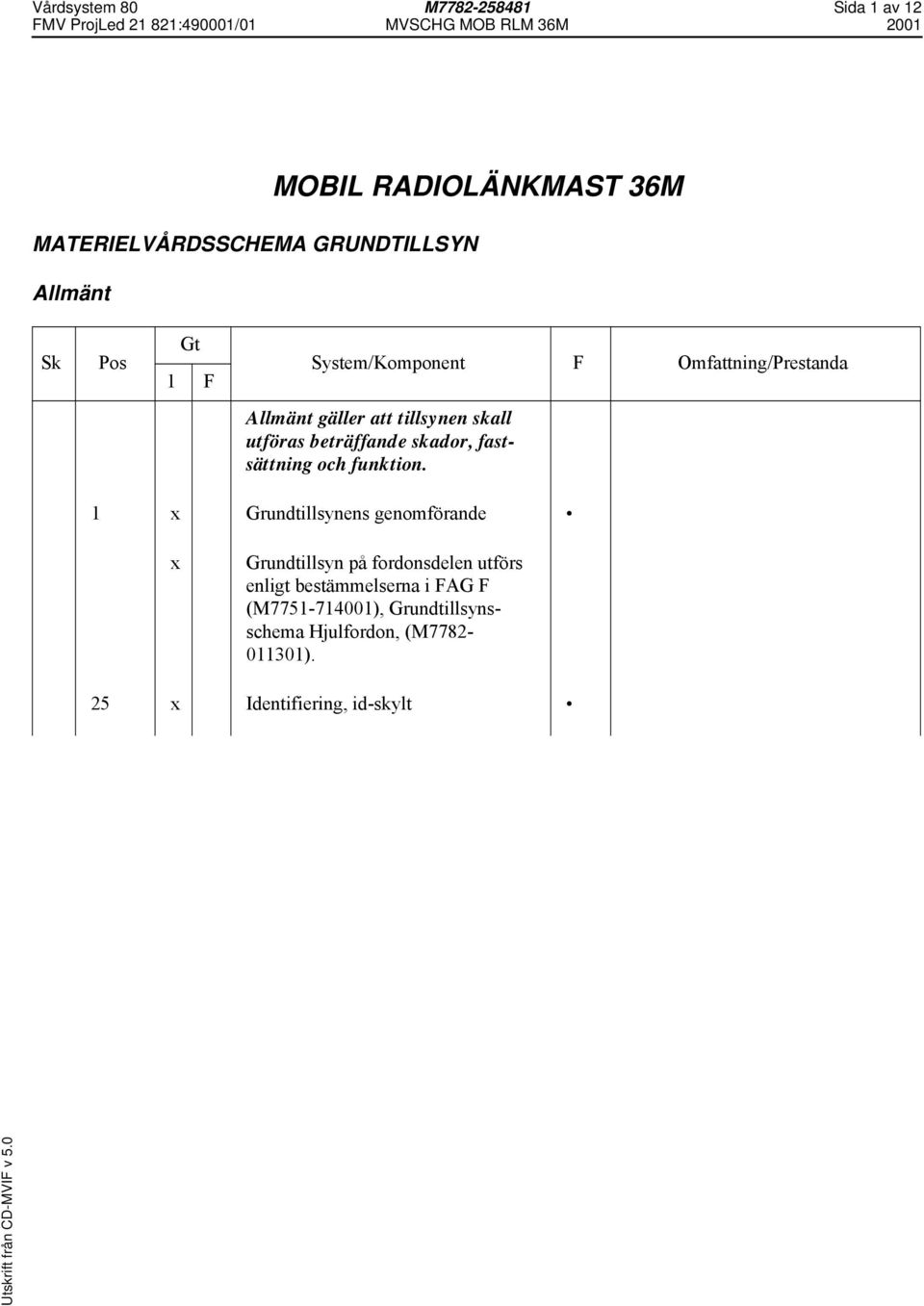

1 Vårdsystem 80 M Sida 1 av 12 MOBIL RADIOLÄNKMAST 36M MATERIELVÅRDSSCHEMA GRUNDTILLSYN Allmänt Allmänt gäller att tillsynen skall utföras beträffande skador, fastsättning och funktion. 1 Grundtillsynens genomförande Grundtillsyn på fordonsdelen utförs enligt bestämmelserna i FAG F (M ), Grundtillsynsschema Hjulfordon, (M ). 25 Identifiering, id-skylt

2 Vårdsystem 80 M Sida 2 av yltar Befintlighet, läsbarhet TO Utförda åtgärder Kontrollbok - materielvårdsschema - vård- och driftkort - felrapport - smörjschema - uppföljningslista - tillbehörslista - bevakningskort - reparationsjournal - registreringsbevis/ - komponentförteckning - förrådskort - instruktionsbok - åtgärder vid olycka Vänster sida från markplan Kompass med fäste Transporthållare för antennspröt Kopplingslåda bakom förarhytt, kablar, klamring, kontaktdon Oid, skador 4 Transporthållare för utliggare Ditsatta, säkrade 4 Lagring utliggare, hållare Sprickbildning Hållare, fästen och tillbehör Placering, låsning Stege Befintlighet, placering 4 yltar Befintlighet, läsbarhet

3 Vårdsystem 80 M Sida 3 av 12 5 Stödbensplattor Placering 3 Gångbrygga Låsning, märkning Lämna gångbryggan i utdraget och spärrat läge efter kontroll Bakifrån 25 yltar Befintlighet, läsbarhet Tillbehörsfack, luckor, hyllplan, fästen, gångjärn evhet, kärvning Termometer, hållare Befintlighet, funktion Hållare och fästen, tillbehör Placering, skador, fastsättning, befintlighet Apparatskåp, gummiduk, anslutningar, fästöglor, strömställare Täckning, oid, fastsättning 22 Jordanslutning, ram Stege, manöverstång Befintlighet, skador Höger sida från markplan 3 Gångbrygga Låsning, märkning Lämna gångbryggan i utdraget och spärrat läge efter kontroll 4 Lagring utliggare, hållare Sprickbildning Hållare, fästen och tillbehör Placering, låsning 25 yltar Befintlighet, läsbarhet

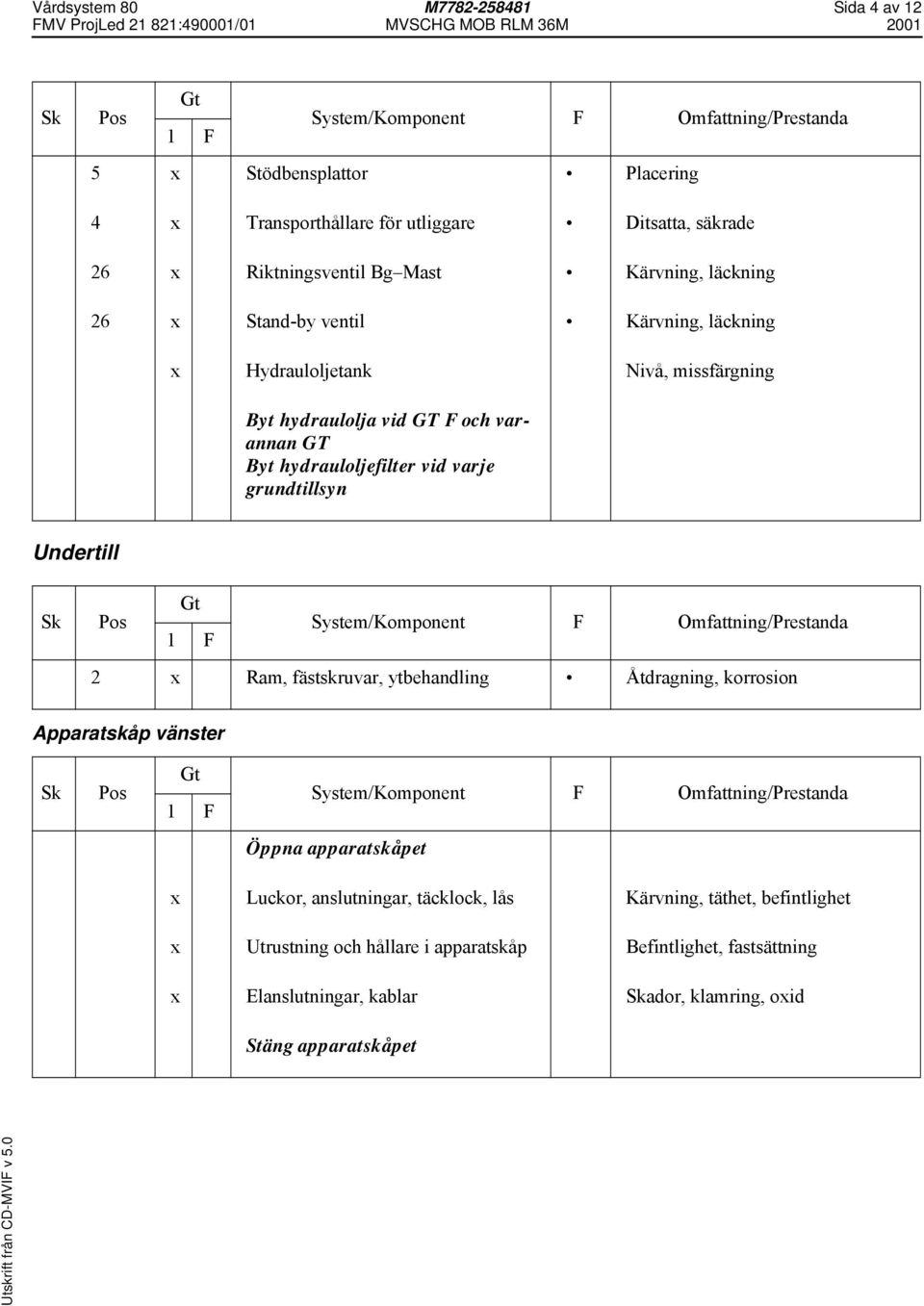

4 Vårdsystem 80 M Sida 4 av 12 5 Stödbensplattor Placering 4 Transporthållare för utliggare Ditsatta, säkrade 26 Riktningsventil Bg Mast Kärvning, läckning 26 Stand-by ventil Kärvning, läckning Hydrauloljetank Nivå, missfärgning Byt hydraulolja vid GT F och varannan GT Byt hydrauloljefilter vid varje grundtillsyn Undertill 2 Ram, fästskruvar, ytbehandling Åtdragning, korrosion Apparatskåp vänster Öppna apparatskåpet Luckor, anslutningar, täcklock, lås Kärvning, täthet, befintlighet Utrustning och hållare i apparatskåp Befintlighet, fastsättning Elanslutningar, kablar ador, klamring, oid Stäng apparatskåpet

5 Vårdsystem 80 M Sida 5 av 12 Apparatskåp höger Öppna apparatskåpet Luckor, anslutningar, lås Kärvning, täthet Utrustning och hållare i apparatskåp Befintlighet, fastsättning Elanslutningar, kablar ador, klamring, oid Öppna luckan till elcentralen Elcentral, anslutningar, säkringar, strömbrytare Klamring, fastsättning, oid, fukt Stäng luckan till elcentralen och stäng apparatskåpet. Stödbenssystem Starta fordonet och koppla in hydraulsystemet enligt anvisningar i instruktionsboken. Kontrollera att varvtalet på fordonets motor sänks till låg tomgång, efter ca 120 sekunder utan manövrering av någon hydraulfunktion. Kör ut och sänk ner utliggarna 4 Utliggare, lagring, stoppklack, hållare för stödbensplattor, nödstoppsbrytare 4 Hydraulcylindrar, hydraullås, hydraulledningar Kärvning, missljud, sprickor, justering, funktion Missljud, läckning, rörelsehastighet 24 Manöverlåda, nödstoppsbrytare Koder, anslutningar, funktion Sätt dit utliggarnas stag 4 Stag, fästen, låsning Kärvning, skador, inställning

6 Vårdsystem 80 M Sida 6 av 12 Kör ut stödbenscylindrarna en bit och sätt dit stödbensplattorna 5 Stödbensplattor, fästen, märkning Låsning, sprickbildning, bucklor 4 Hydraulcylindrar, infästning, stödbensrör, tryckvakter, induktiva givare Inställning, missljud, läckning, sprickbildning Ställ in horisontalläget 22 Jordanslutningar Ta bort skyddsplåten över stödbenscylindrarnas ventilblock. 4 Ventilblock, tryckvakter, hydraulrör, mättutag, täcklock Läckning, befintlighet, skador Sätt tillbaka skyddsplåtarna. Masttopp 14 Masttopplås, klämbackar, rullar Inställning, låsning, missljud, kärvning, glapp Öppna masttopplåset 14 Masttopplås, hydraulcylinder, hydraullås, ledningar, induktiva givare Läckning, glapp, upphettning, missljud, inställning 24 Manöverlåda Koder 8 Masttopp, fästen, hållare, antenner Ytbehandling 9 Hinderljus 10 Vindsensor 11 Antennrotorer Åtdragningsmoment

7 Vårdsystem 80 M Sida 7 av 12 Sätt dit manöverstången och vik ut masttoppen 8 Lagring, induktiv givare, skylt, låsanordningar 8 Kablar, kabelavlastningar, styrenhet för antennrotorer Inställning, kärvning, läsbarhet, låsning Klamring 8 Antennhållare UHF-antenner Glapp, infästning Mastpaket Fäll ut den vikbara plattformen 3 Vikbar plattform Transportsäkring 6 Mastsektioner, linhjul, ut-/ inkörningslås, skyddsplåtar, fästen, hållare Sprickbildning, ytbehandling, inställning 7 Lagring mastpaket Glapp, låsning 13 Mastsektionlås, lagring, infästning, låsreglar, induktiva givare, fyrkantrör 13 Mastsektionlås, hydraulcylinder, kolvstång, hydraulledningar Sprickbildning, glapp, kärvning, inställning Läckning, skador, fastsättning, infästning 26 Hydraulledningar, ventiler Klamring, läckning, kärvning

8 Vårdsystem 80 M Sida 8 av 12 Ram Ta bort plåtarna på mastbockens högra sida. 2 Främre ram, mastbock, hållare, fästen, 26 Hydraulkomponenter, hydraulledningar, klamring Sprickbildning, ytbehandling, inställning Kärvning, läckning Bussmoduler, lutningsgivare, kopplingsboar, anslutningar Fastsättning, skador, täthet yltar, märkningar Befintlighet, läsbarhet Sätt dit plåtarna på mastbocken. 27 Nödkörningspump, handpump, anslutningar 30 Byt tryckfilter i matarkretsen vid GT. 15 Mastlås, hydraulcylindrar, hydraullås, låsreglar, infästning, induktiva givare Läckning, kärvning, fastsättning Byte Läckning, inställning, kärvning, skador, glapp Öppna mastpaketlåset. 24 Manöverlåda Koder 16 Mastpaketlås, hydraulcylindrar, induktiva givare Låsning, inställning, missljud, kärvning Res mastpaketet 9 Hinderljus Automatisk tändning 24 Manöverlåda Koder 17 Tiltcylindrar, lagring, induktiva givare, hydraullås, hydraulledningar 17 Tiltsystem, inre läckage Sjunkning Lås mastlåset. Rörelsehastighet, inställning, missljud, kärvning, läckning

9 Vårdsystem 80 M Sida 9 av Manöverlåda Koder 15 Mastlås, induktiva givare, kablage Inställning, kärvning 15 Mastlås, hydraulcylindrar, induktiva givare 16 Mastpaketlås, induktiva givare, hydraulcylindrar 2 Bakre ram, fästen, hållare, tillbehör, maststöd 23 Kabelvindor, spärrar, kablar, kontaktdon Missljud, läckning, kärvning Inställning, slitning, kärvning Placering, ytbehandling, befintlighet, sprickbildning Mastsektioner 18 Utkörningsvinsch Kärvning, handmanöver 19 Inkörningsvinsch Kärvning, handmanöver 20 Stållina, ut- och inkörningsvinsch 21 Stoppklots Placering 25 yltar och dekaler Befintlighet, läsbarhet 26 Hydraulsystem Kärvning, läckning 30 Smörjning Smörj vinscharna Öppna mastsektionlåset 24 Manöverlåda Koder 13 Mastsektionlås, hydraulcylinder, induktiva givare Kör ut mastsektionerna Missljud, läckning, kärvning 24 Manöverlåda Koder, vindvärde

10 Vårdsystem 80 M Sida 10 av Utkörning mastsektioner, utkörningsvinsch, hydraulmotor, gränslägesbrytare Missljud, läckning, kärvning 19 Utkörning mastsektioner, inkörningsvinsch, hydraulmotor, gränslägesbrytare 6 Ut-/ Inkörningslås, linhjul, sektionsstyrningar 13 Mastsektionlås, hydraulcylinder, induktiva givare Missljud, läckning, kärvning Utkörningsordning, missljud, kärvning Missljud, läckning, kärvning, låsning på masthöjder 11 Inställning av antennrotorer Funktion manöverlåda, värden, koder Öppna mastsektionlåset och kör in mastsektionerna 24 Manöverlåda Koder 18 Inkörning mastsektioner, utkörningsvinsch, gränslägesbrytare 19 Inkörning mastsektioner, inkörningsvinsch, gränslägesbrytare 6 Ut-/ Inkörningslås, linhjul, sektionsstyrningar Missljud, läckning, kärvning Missljud, läckning, kärvning Inkörningsordning, missljud, kärvning 23 Kabelvindor, kablar Upplindning, kärvning Lås mastsektionlåset och öppna mastlåset. fäll mastpaketet. Fäll mastpaketet och lås mastpaketlåset. 24 Manöverlåda mast och antennrotorer Koder, transportläge Fäll in masttoppen och lås masttopplåset.

11 Vårdsystem 80 M Sida 11 av 12 Provning 28 Tryckbegränsningsventiler Öppningstryck Tillbehör Värmare Grundtillsyn enligt separat GTschema Elverk Grundtillsyn enligt separat GTschema Nödkörning Ta bort stagen från utliggarna och placera dem i sina transporthållarna på ramen. Kör in stödbenscylindrarna, ta bort stödbensplattorna och placera dem i sina hållare. Koppla in handpumpen till en av sänkcylindrarna och lyft utliggaren. 27 Handpump Funktion, läckning Provkörning Genomför provkörning vid behov. 29 Stödbenssystem Funktion

12 Vårdsystem 80 M Sida 12 av Mastfunktioner Funktion 29 Vinschsystem Funktion 29 Manöverlåda antennrotorer, maststyrning Funktion
