CONTAINERTRUCK 10T. Materielvårdsschema grundtillsyn. Allmänt

Transkript

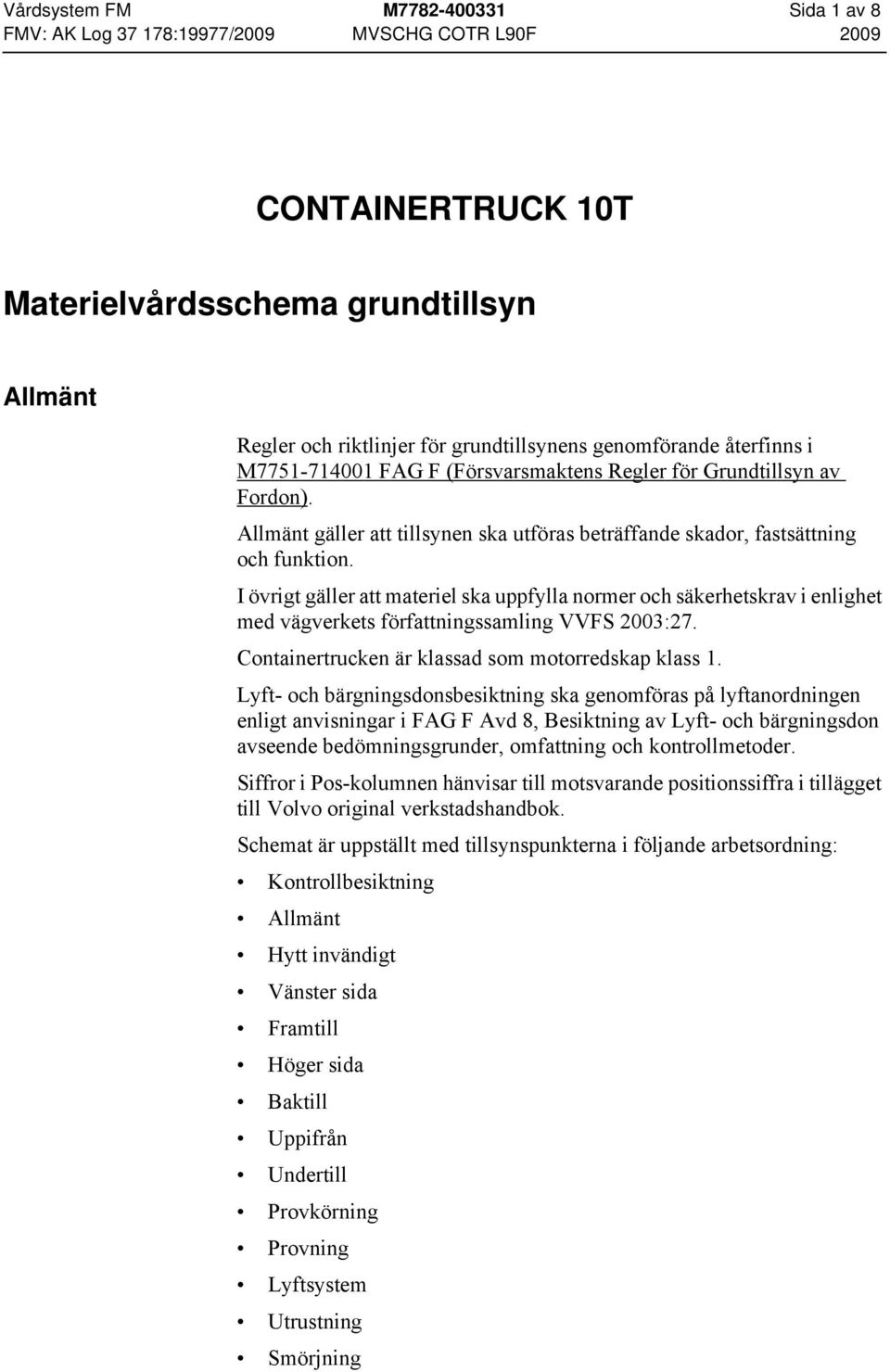

1 Vårdsystem FM M Sida 1 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2009 CONTAINERTRUCK 10T Materielvårdsschema grundtillsyn Allmänt Regler och riktlinjer för grundtillsynens genomförande återfinns i M FAG F (Försvarsmaktens Regler för Grundtillsyn av Fordon). Allmänt gäller att tillsynen ska utföras beträffande skador, fastsättning och funktion. I övrigt gäller att materiel ska uppfylla normer och säkerhetskrav i enlighet med vägverkets författningssamling VVFS 2003:27. Containertrucken är klassad som motorredskap klass 1. Lyft- och bärgningsdonsbesiktning ska genomföras på lyftanordningen enligt anvisningar i FAG F Avd 8, Besiktning av Lyft- och bärgningsdon avseende bedömningsgrunder, omfattning och kontrollmetoder. Siffror i Pos-kolumnen hänvisar till motsvarande positionssiffra i tillägget till Volvo original verkstadshandbok. Schemat är uppställt med tillsynspunkterna i följande arbetsordning: Kontrollbesiktning Allmänt Hytt invändigt Vänster sida Framtill Höger sida Baktill Uppifrån Undertill Provkörning Provning Lyftsystem Utrustning Smörjning

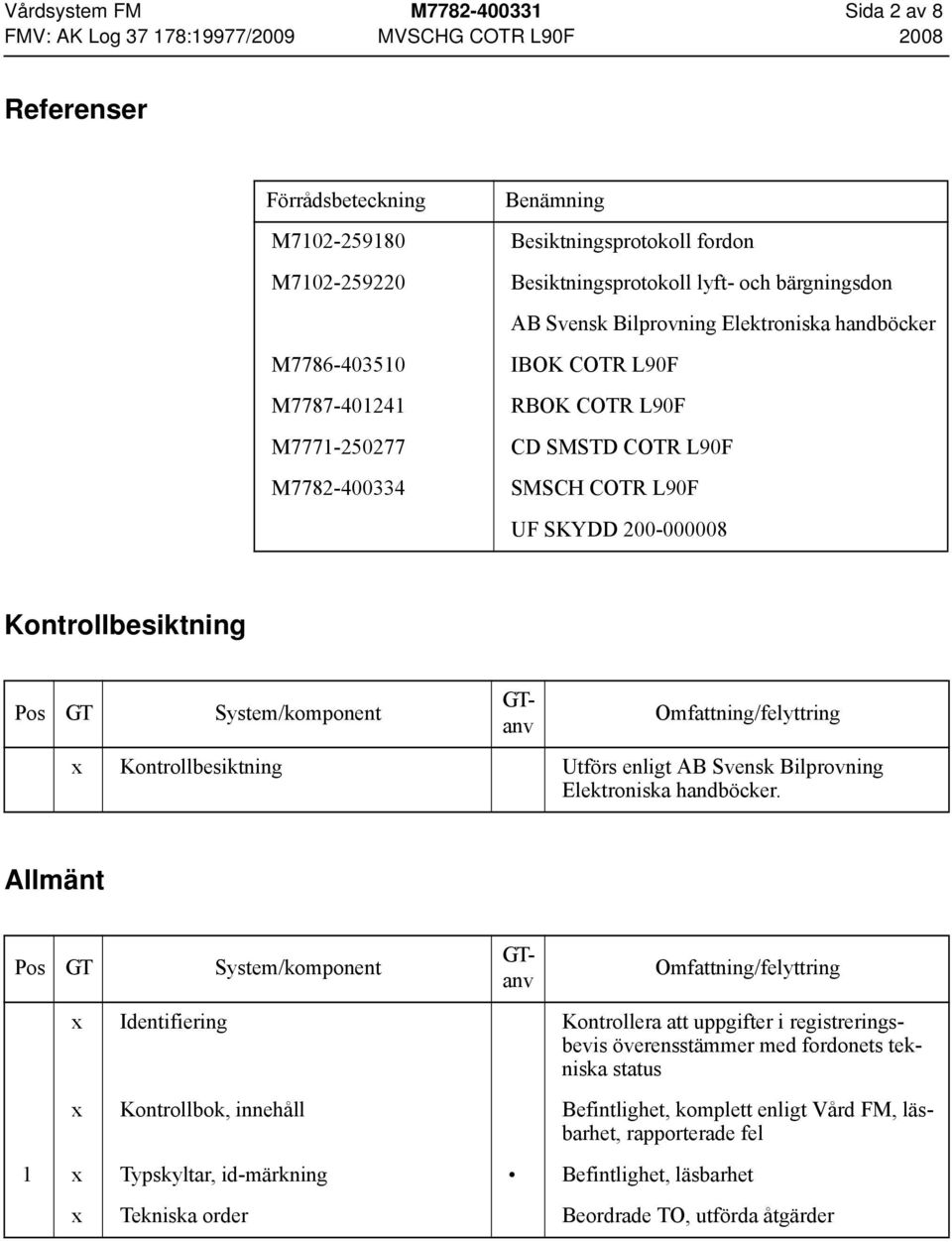

2 Vårdsystem FM M Sida 2 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2008 Referenser Förrådsbeteckning Benämning M Besiktningsprotokoll fordon M Besiktningsprotokoll lyft- och bärgningsdon AB Svensk Bilprovning Elektroniska handböcker M IBOK COTR L90F M RBOK COTR L90F M CD SMSTD COTR L90F M SMSCH COTR L90F UF SKYDD Kontrollbesiktning Kontrollbesiktning Utförs enligt AB Svensk Bilprovning Elektroniska handböcker. Allmänt Identifiering Kontrollera att uppgifter i registreringsbevis överensstämmer med fordonets tekniska status Kontrollbok, innehåll Befintlighet, komplett enligt Vård FM, läsbarhet, rapporterade fel 1 Typskyltar, id-märkning Befintlighet, läsbarhet Tekniska order Beordrade TO, utförda åtgärder

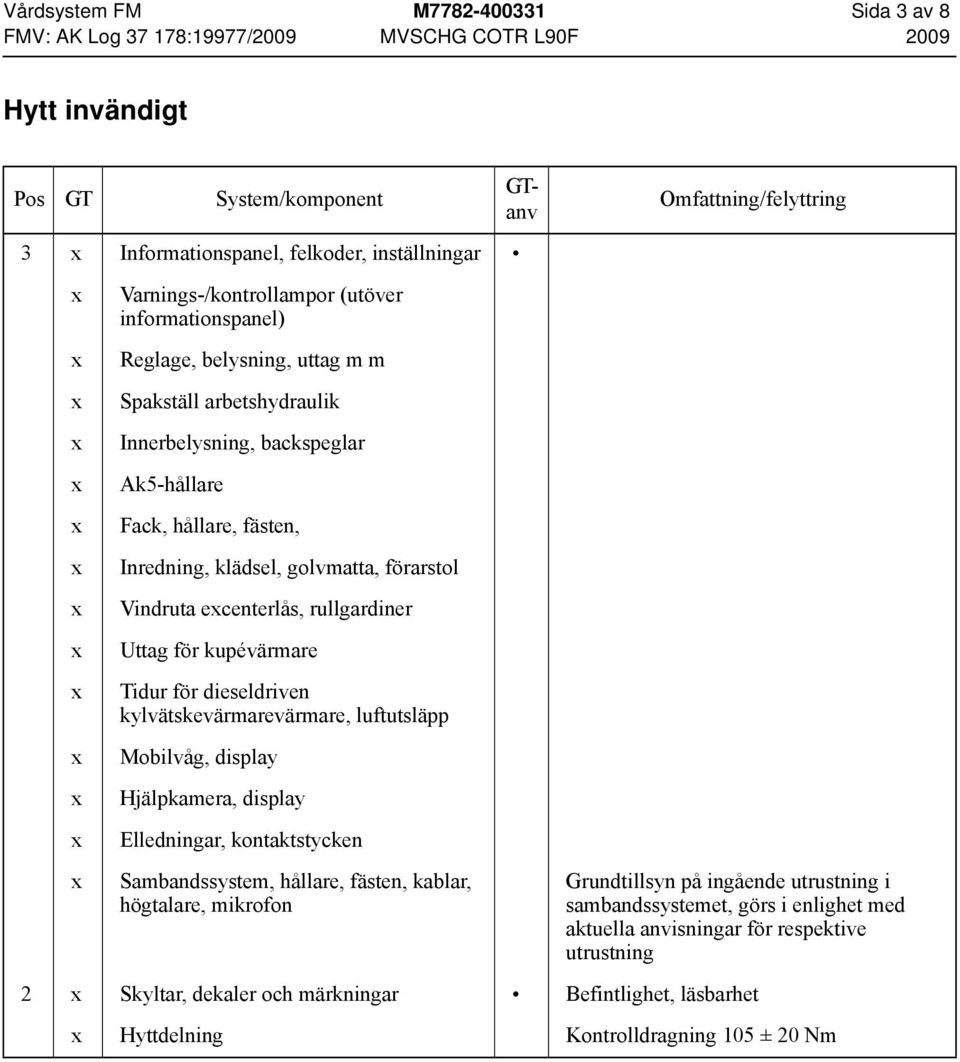

3 Vårdsystem FM M Sida 3 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2009 Hytt invändigt 3 Informationspanel, felkoder, inställningar Varnings-/kontrollampor (utöver informationspanel) Reglage, belysning, uttag m m Spakställ arbetshydraulik Innerbelysning, backspeglar Ak5-hållare Fack, hållare, fästen, Inredning, klädsel, golvmatta, förarstol Vindruta ecenterlås, rullgardiner Uttag för kupévärmare Tidur för dieseldriven kylvätskevärmarevärmare, luftutsläpp Mobilvåg, display Hjälpkamera, display Elledningar, kontaktstycken Sambandssystem, hållare, fästen, kablar, högtalare, mikrofon Grundtillsyn på ingående utrustning i sambandssystemet, görs i enlighet med aktuella anvisningar för respektive utrustning 2 Skyltar, dekaler och märkningar Befintlighet, läsbarhet Hyttdelning Kontrolldragning 105 ± 20 Nm

4 Vårdsystem FM M Sida 4 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2008 Vänster sida Dörr, lås, gångjärn, tätningslist, hållare för öppen dörr Rutor, låsning vindruta Tätning Handbrandsläckare, hållare UF SKYDD Hållare, fästen Hjul, däck, hjulmuttrar Åtdragningsmoment 600 Nm Fram- och bakskärm, lyftöglor Fotsteg, handtag Elintag, kupévärmare/batteriladdare och motorvärmare, lock Befintlighet Lastsäkringsöglor Gulmålade, sprickbildning Centralsmörjning Hydrauloljetank transmission, påfyllningsrör, inspektionsglas Missfärgning Styrbegränsningsplåt, styrdämpare Sprickbildning Ramled, ramledslås Rödmålad, sprickbildning Hyttinfästning Öppna motorluckan och luckan till utrymmet mellan motor och kylare Motorlucka, gasfjädrar, gångjärn, dämpmatta, låsanordning Dieseldriven kylvätskevärmare, anslutningar, slangar, kablar, luftkanaler, insugningsluftrenare Byt insugningsluftrenare Hydrauloljetank, inspektionsglas Läckning, missfärgning Kompressordrivrem luftkonditioneringsaggregat Batteriladdare Stäng motorluckan och luckan till utrymmet mellan motor och kylare Remspänning 2 Skyltar, dekaler och märkningar Befintlighet, läsbarhet

5 Vårdsystem FM M Sida 5 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2009 Framtill Lastsäkringsöglor Gulmålade, sprickbildning Arbetsbelysning, skyddsgaller, kablar Klamring Truckstativ, cylindrar, skyddsplåtar, slangar, rör, kopplingar, skyddsproppar, slangskydd, slangrulle, tiltindikering Höjdindikering, induktiv givare, plåt, kablar Klamring, läckning, kärvning Inställning, klamring Centralsmörjning, slangar Läckning, klamring Ta bort locket på framramen Ventilblock, slangar, rör, mätblock våginstrument, magnetventiler Kablar, kontaktdon Klamring Sätt dit locket på framramen Hållare, fästen Läckning, klamring 2 Skyltar, dekaler och märkningar Befintlighet, läsbarhet Höger sida Rutor, tätningslist, hållare för öppet fönster, gångjärn Tätning Hjul, däck, hjulmuttrar Åtdragningsmoment 600 Nm Fotsteg, handtag Fram- och bakskärm, lyftöglor Låda för sambandsutrustning, kablar, ventilation, fästen, tätningslist, fästram, hylstag, kontaktdon, låsanordning Förvaringsutrymmen, lock, gångjärn, ecenterlås, tätningslist Tätning 4 Hyttfilter Byt förfilter, rengör huvudfilter (byt huvudfilter vid varannan GT)

6 Vårdsystem FM M Sida 6 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2008 Styrbegränsningsplåt, styrdämpare Sprickbildning Styrcylinder, slangar Läckning, torrsprickor Batterilåda, lock, ecenterlås, tätningslist, kabelskydd Hållare, fästen Öppna motorluckan och luckan till utrymmet mellan motor och kylare Motorlucka, gasfjädrar, luckspärr, gångjärn, dämpmatta, låsanordning Tätning, låsning Remspänning Fläkt, fläktmotor Läckning Stäng motorluckan och luckan till utrymmet mellan motor och kylare Lastsäkringsöglor Gulmålade, sprickbildning 2 Skyltar, dekaler och märkningar Befintlighet, läsbarhet Baktill Baklyktor, arbetsbelysning, skyddsgaller, kablar, kabelskydd Drivremmar generator och kylvätskepump Befintlighet Bogserbygel, bult, ringsprint Slitning, befintlighet Motvikt, lyftöglor, märkning, stopplattor Sprickbildning, läsbarhet Öppna kylarkåpan Låsanordning, dekaler, kylare, slangar, klamring Huvudströmställare, strömställare värmare och batteriladdare Påfyllningsrör dieselbrännolja, sil Stäng kylarkåpan Läckning, torrsprickor, behov av rengöring Lastsäkringsöglor Gulmålade, sprickbildning 2 Skyltar, dekaler och märkningar Befintlighet, läsbarhet

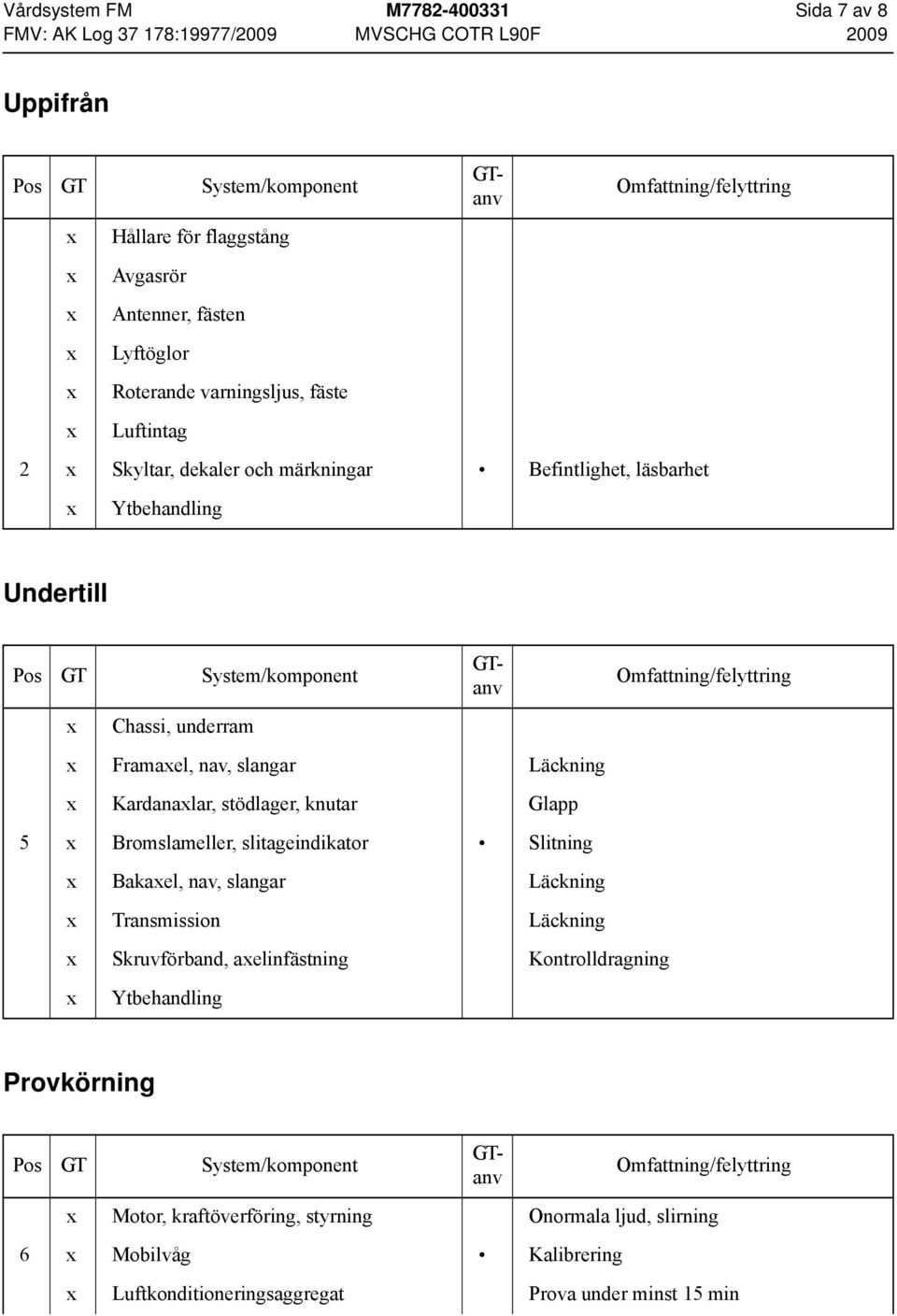

7 Vårdsystem FM M Sida 7 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2009 Uppifrån Hållare för flaggstång Avgasrör Antenner, fästen Lyftöglor Roterande varningsljus, fäste Luftintag 2 Skyltar, dekaler och märkningar Befintlighet, läsbarhet Undertill Chassi, underram Framael, nav, slangar Läckning Kardanalar, stödlager, knutar Glapp 5 Bromslameller, slitageindikator Slitning Bakael, nav, slangar Läckning Transmission Läckning Skruvförband, aelinfästning Kontrolldragning Provkörning Motor, kraftöverföring, styrning Onormala ljud, slirning 6 Mobilvåg Kalibrering Luftkonditioneringsaggregat Prova under minst 15 min

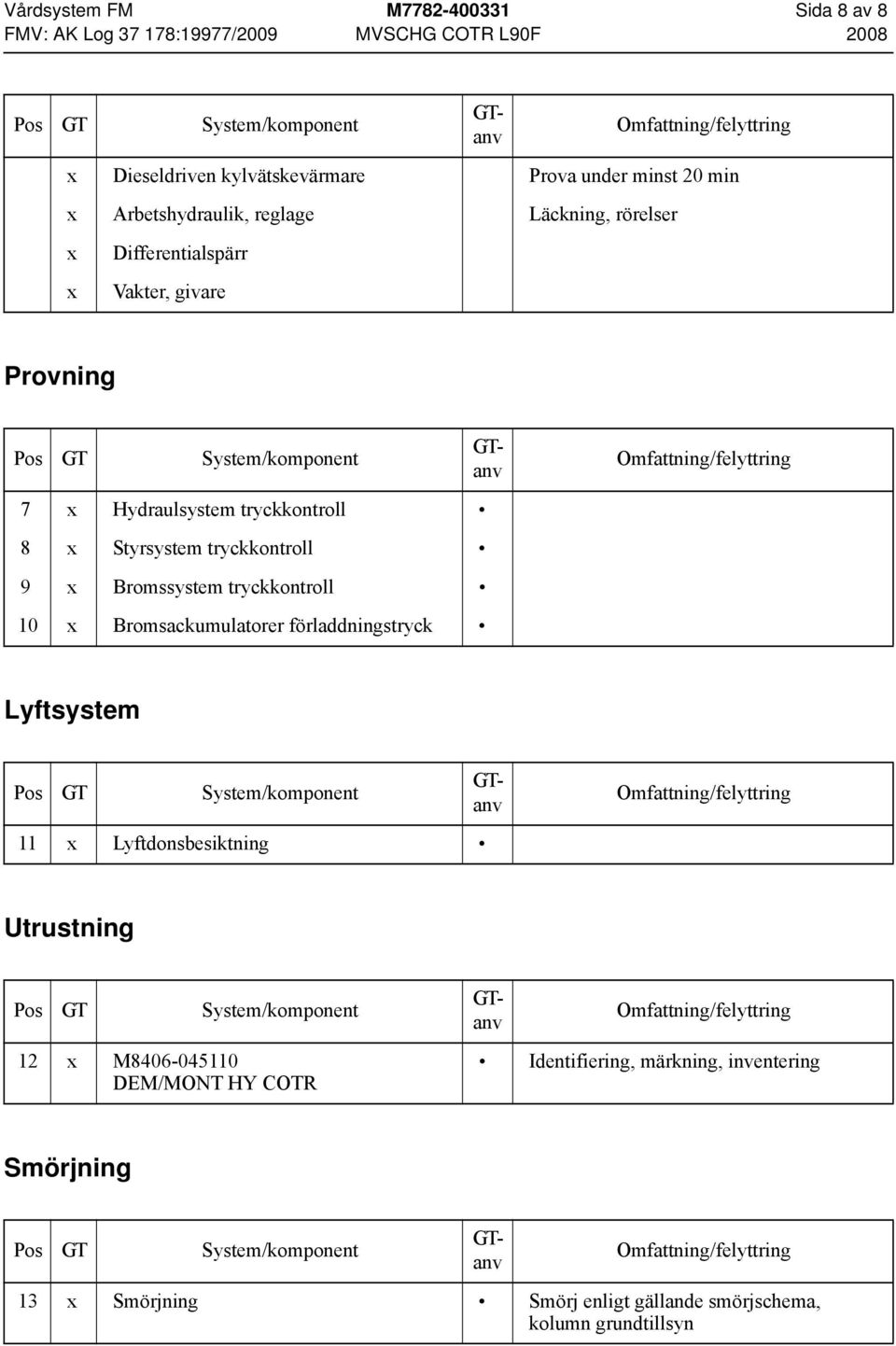

8 Vårdsystem FM M Sida 8 av 8 FMV: AK Log :19977/2009 MVSCHG COTR L90F 2008 Dieseldriven kylvätskevärmare Prova under minst 20 min Arbetshydraulik, reglage Läckning, rörelser Differentialspärr Vakter, givare Provning 7 Hydraulsystem tryckkontroll 8 Styrsystem tryckkontroll 9 Bromssystem tryckkontroll 10 Bromsackumulatorer förladdningstryck Lyftsystem 11 Lyftdonsbesiktning Utrustning 12 M DEM/MONT HY COTR Identifiering, märkning, inventering Smörjning 13 Smörjning Smörj enligt gällande smörjschema, kolumn grundtillsyn
