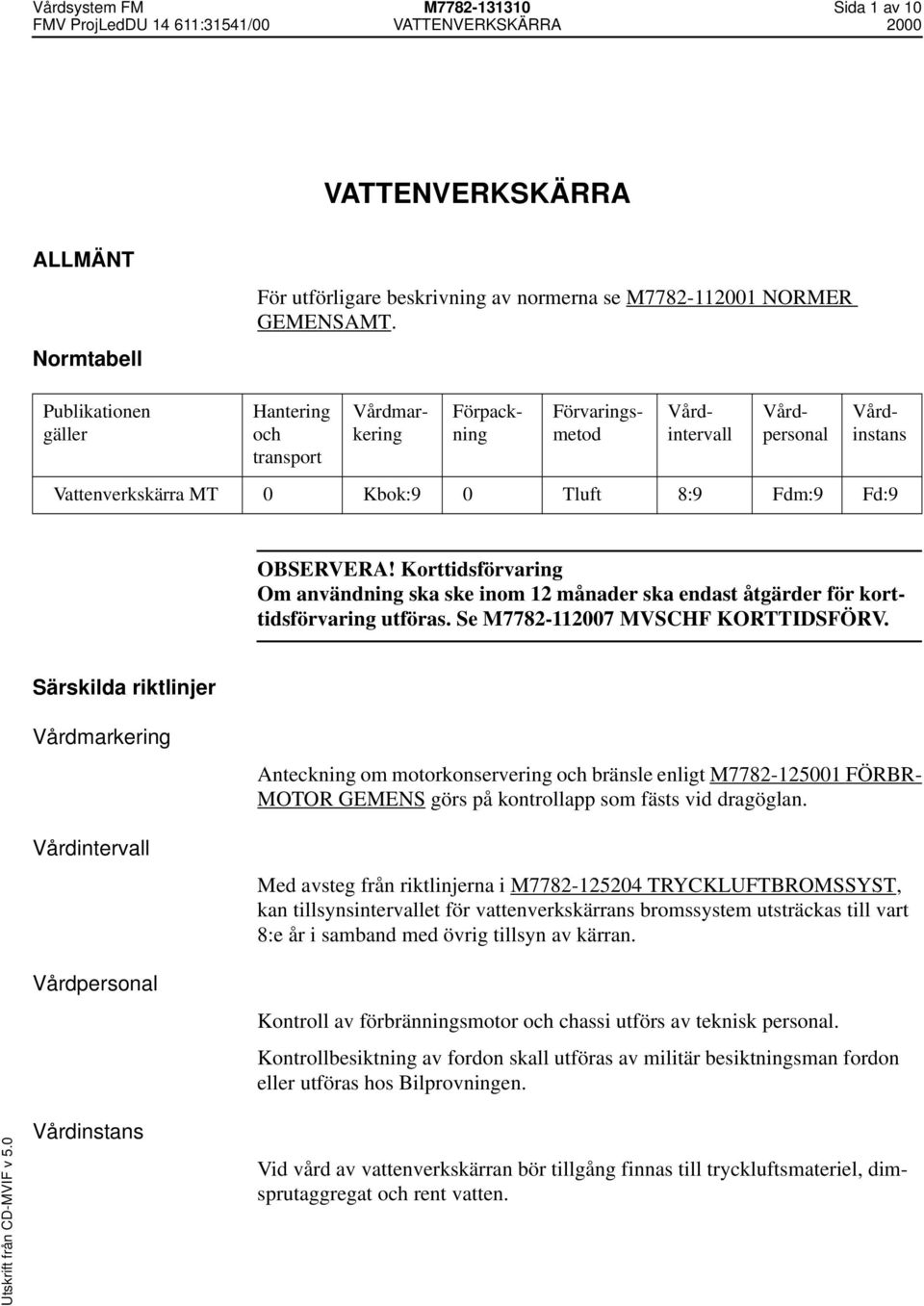

1 Vårdsystem FM M Sida 1 av 10 VATTENVERKSKÄRRA ALLMÄNT Normtabell För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Publikationen gäller Hantering och transport Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans Vattenverkskärra MT 0 Kbok:9 0 Tluft 8:9 Fdm:9 Fd:9 OBSERVERA! Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV. Särskilda riktlinjer Vårdmarkering Vårdintervall Vårdpersonal Anteckning om motorkonservering och bränsle enligt M FÖRBR- MOTOR GEMENS görs på kontrollapp som fästs vid dragöglan. Med avsteg från riktlinjerna i M TRYCKLUFTBROMSSYST, kan tillsynsintervallet för vattenverkskärrans bromssystem utsträckas till vart 8:e år i samband med övrig tillsyn av kärran. Kontroll av förbränningsmotor och chassi utförs av teknisk personal. Kontrollbesiktning av fordon skall utföras av militär besiktningsman fordon eller utföras hos Bilprovningen. Vårdinstans Vid vård av vattenverkskärran bör tillgång finnas till tryckluftsmateriel, dimsprutaggregat och rent vatten.

2 Vårdsystem FM M Sida 2 av 10 Teknisk orientering Referenser Vattenverkskärran är ett transportabelt reningsverk med en kapacitet att filtrera och klorera 200 kbm vatten per dygn. Kärran är utrustad med en självsugande centrifugalpump som drivs med en 2-cylindrig 4-takts bensinmotor. För belysning och för drift av klorpumpen är kärran utrustad med 12 V elsystem med generator och blybatteri. För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Elektroteknisk materiel Fordonsteknisk materiel Skydds- och säkerhetsmateriel Fordonsmateriel Daglig- och särskild tillsyn Grundtillsyn F-bet/F-ben (länkade) M BLYBATT GEMENS M BLYBATT TORRLADD M BLYBATT FYLLDA M FÖRBRMOTOR GEMENS M OTTOMOTORER M KARDAN MEKTRANS M AXLAR FJÄDRAR M TRYCKLUFTBROMSSYST M HJUL NAV M DÄCK O SLANG M RAMAR M KAROSS HYTT FLAK M DRAGANORDNINGAR M BLÅSLAMPSVÄRMARE M FORDONSEL GEMENS M HANDBRSLÄCK GEM M PULVERSLÄCKARE M SLÄPFORDON M MVSCHDS HJULFORDON M MVSCHDS VATTENVKÄRRA M MVSCHG VATTENVKÄRRA

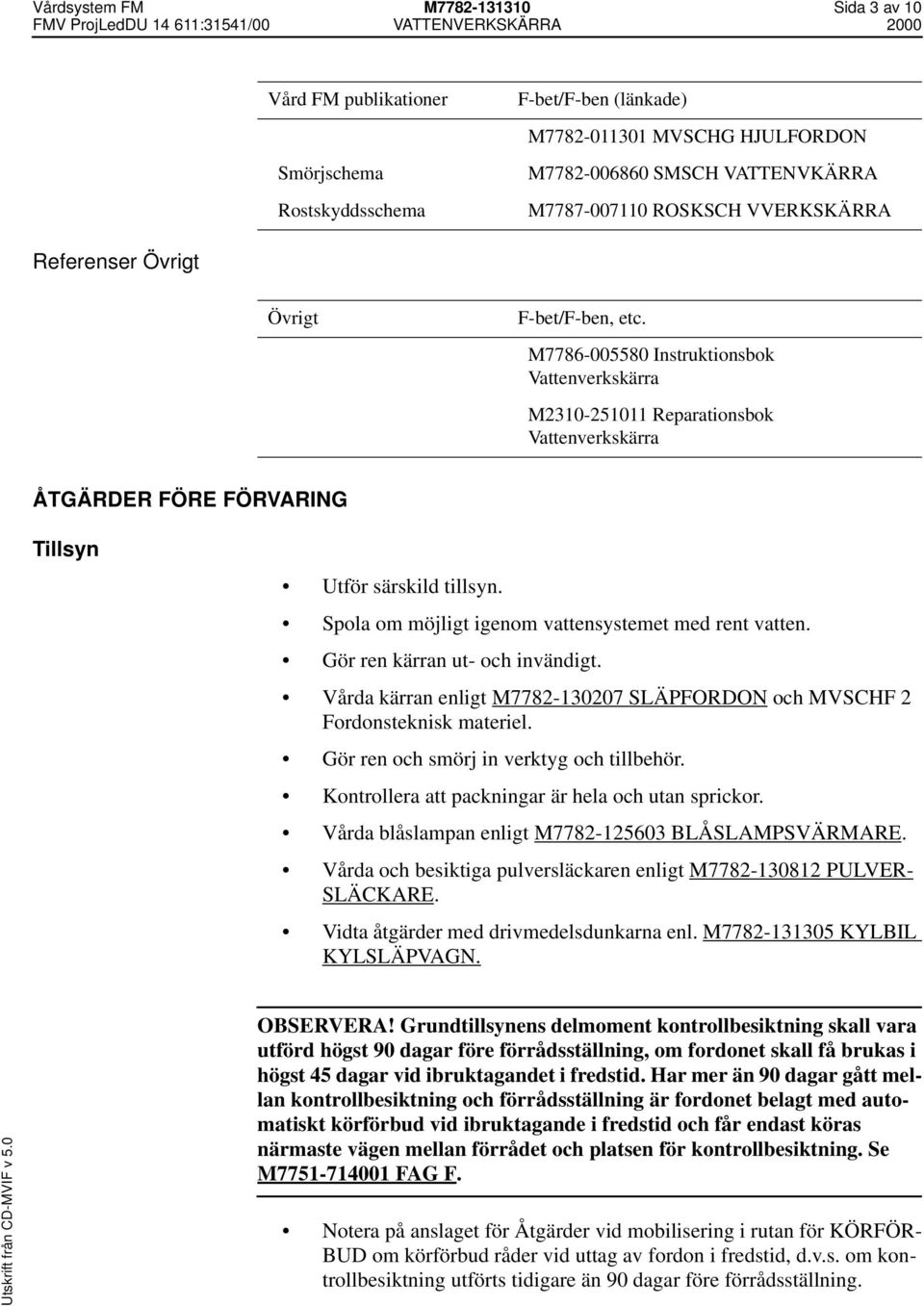

3 Vårdsystem FM M Sida 3 av 10 Vård FM publikationer Smörjschema Rostskyddsschema F-bet/F-ben (länkade) M MVSCHG HJULFORDON M SMSCH VATTENVKÄRRA M ROSKSCH VVERKSKÄRRA Referenser Övrigt Övrigt F-bet/F-ben, etc. M Instruktionsbok Vattenverkskärra M Reparationsbok Vattenverkskärra ÅTGÄRDER FÖRE FÖRVARING Tillsyn Utför särskild tillsyn. Spola om möjligt igenom vattensystemet med rent vatten. Gör ren kärran ut- och invändigt. Vårda kärran enligt M SLÄPFORDON och MVSCHF 2 Fordonsteknisk materiel. Gör ren och smörj in verktyg och tillbehör. Kontrollera att packningar är hela och utan sprickor. Vårda blåslampan enligt M BLÅSLAMPSVÄRMARE. Vårda och besiktiga pulversläckaren enligt M PULVER- SLÄCKARE. Vidta åtgärder med drivmedelsdunkarna enl. M KYLBIL KYLSLÄPVAGN. OBSERVERA! Grundtillsynens delmoment kontrollbesiktning skall vara utförd högst 90 dagar före förrådsställning, om fordonet skall få brukas i högst 45 dagar vid ibruktagandet i fredstid. Har mer än 90 dagar gått mellan kontrollbesiktning och förrådsställning är fordonet belagt med automatiskt körförbud vid ibruktagande i fredstid och får endast köras närmaste vägen mellan förrådet och platsen för kontrollbesiktning. Se M FAG F. Notera på anslaget för Åtgärder vid mobilisering i rutan för KÖRFÖR- BUD om körförbud råder vid uttag av fordon i fredstid, d.v.s. om kontrollbesiktning utförts tidigare än 90 dagar före förrådsställning.

4 Vårdsystem FM M Sida 4 av 10 Bensinmotor Blybatteri Flödesmätare Kloreringssystem Konservera motorn och vårda bränsletanken enligt M OTTOMOTORER. Ta ur batteriet. Vårda batteriet enligt M BLYBATT GEMENS. Rengör batteriutrymmet och dimspruta med korrskyddsvätska. Demontera mätröret och gör rent med diskmedel och diskborste. Montera därefter röret. Töm systemet. Gör ren klorbehållaren med rent vatten tillsatt med handdiskmedel. Skölj med rent vatten. Fyll systemet med ca 20 l vatten och kör systemet med mikroinställningen inställd på max kapacitet under en halv timme. Töm systemet från vatten. Ta bort och gör ren alla slangar och ventiler. Torka dem noga. Montera ledningar och ventiler efter rengöringen. Oljekamin Töm bränslesystemet och vårda bränsletanken enligt M OTTOMOTORER. Gör rent bränslefiltret på ledningen. Gör ren kaminen ut- och invändigt. Torka upp utspilld fotogen i bottenskålen. Gör rent förbränningsrummet och bränslesystemet enligt Instruktionsboken. Gör rent rökröret och smörj genom dimsprutning av obehandlade ytor med Korrskyddsolja 020. Töm vattensystemet till radiatorerna. Fyll systemet med en blandning lika delar glykol och vatten.

5 Vårdsystem FM M Sida 5 av 10 Renvattenslangar Råvattenrör Vattenfilter Vattenpump Förrådsställning Gör ren slangarna utvändigt med ljum tvållösning. Skölj slangarna utvändigt i kallt vatten. Skölj slangarna invändigt med rent vatten. Häng upp slangarna för dränering och torkning. Rulla ihop slangarna utan att pressa dem för hårt. Gör ren rören utvändigt, skölj med rent vatten ut- och invändigt, dränera och torka. Ta bort grenröret. Montera bort filterbehållarnas lock. Lyft upp filterstavarna. Gör ren behållarna och filterstavarna med rent vatten tillsatt med handdiskmedel. Skölj med rent vatten. Blås rent och torka med tryckluft. Sätt tillbaka filterstavarna och montera fast locken på filterbehållarna. Montera grenröret. Gör ren vattenpumpen. Smörj om lagren. Vattenverkskärran avfuktas dynamiskt enligt nedan. Sätt kopia av Åtgärder vid mobilisering på väl synlig plats på kärran.

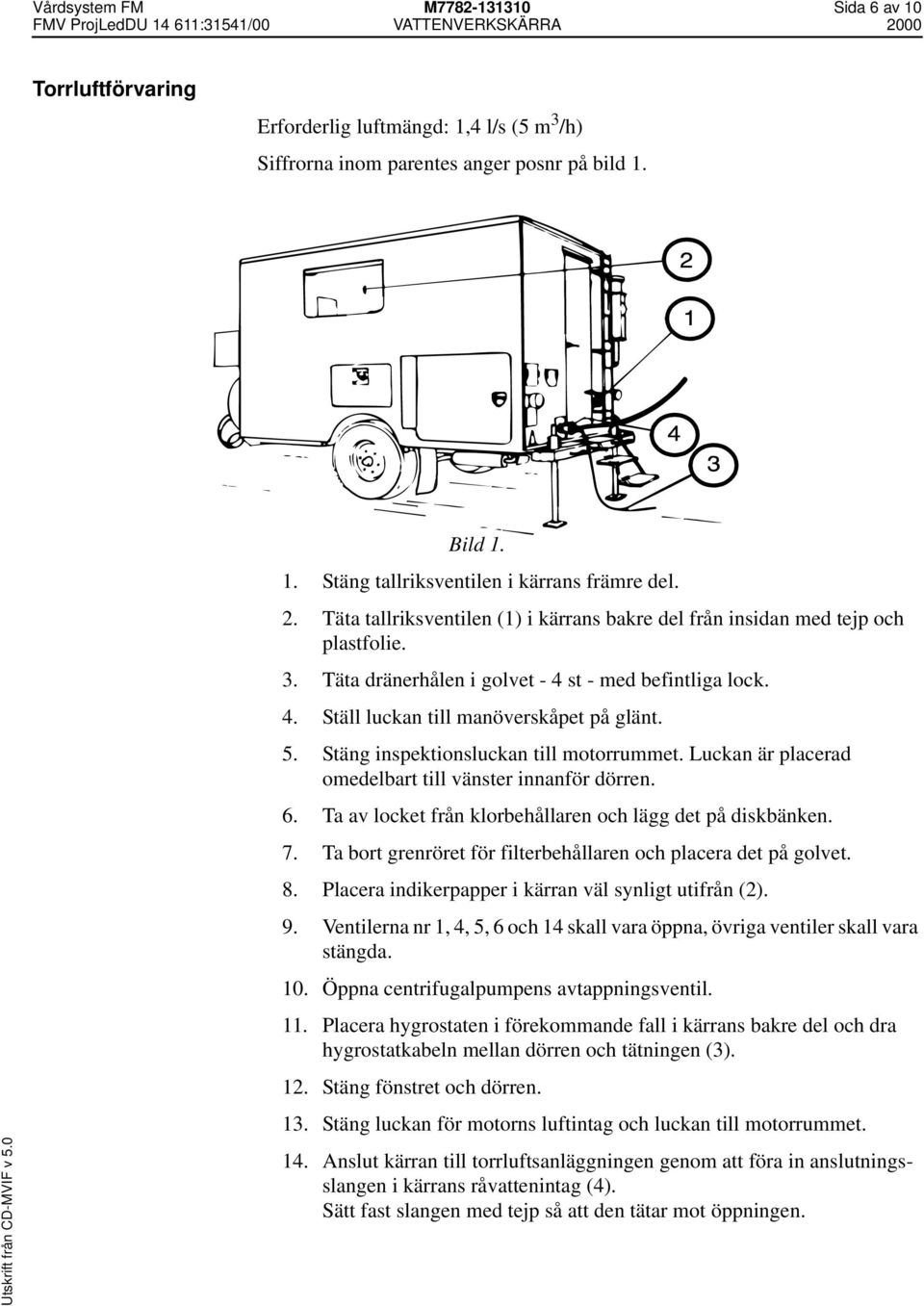

6 Vårdsystem FM M Sida 6 av 10 Torrluftförvaring Erforderlig luftmängd: 1,4 l/s (5 m 3 /h) Siffrorna inom parentes anger posnr på bild 1. Bild Stäng tallriksventilen i kärrans främre del. 2. Täta tallriksventilen (1) i kärrans bakre del från insidan med tejp och plastfolie. 3. Täta dränerhålen i golvet - 4 st - med befintliga lock. 4. Ställ luckan till manöverskåpet på glänt. 5. Stäng inspektionsluckan till motorrummet. Luckan är placerad omedelbart till vänster innanför dörren. 6. Ta av locket från klorbehållaren och lägg det på diskbänken. 7. Ta bort grenröret för filterbehållaren och placera det på golvet. 8. Placera indikerpapper i kärran väl synligt utifrån (2). 9. Ventilerna nr 1, 4, 5, 6 och 14 skall vara öppna, övriga ventiler skall vara stängda. 10. Öppna centrifugalpumpens avtappningsventil. 11. Placera hygrostaten i förekommande fall i kärrans bakre del och dra hygrostatkabeln mellan dörren och tätningen (3). 12. Stäng fönstret och dörren. 13. Stäng luckan för motorns luftintag och luckan till motorrummet. 14. Anslut kärran till torrluftsanläggningen genom att föra in anslutningsslangen i kärrans råvattenintag (4). Sätt fast slangen med tejp så att den tätar mot öppningen.

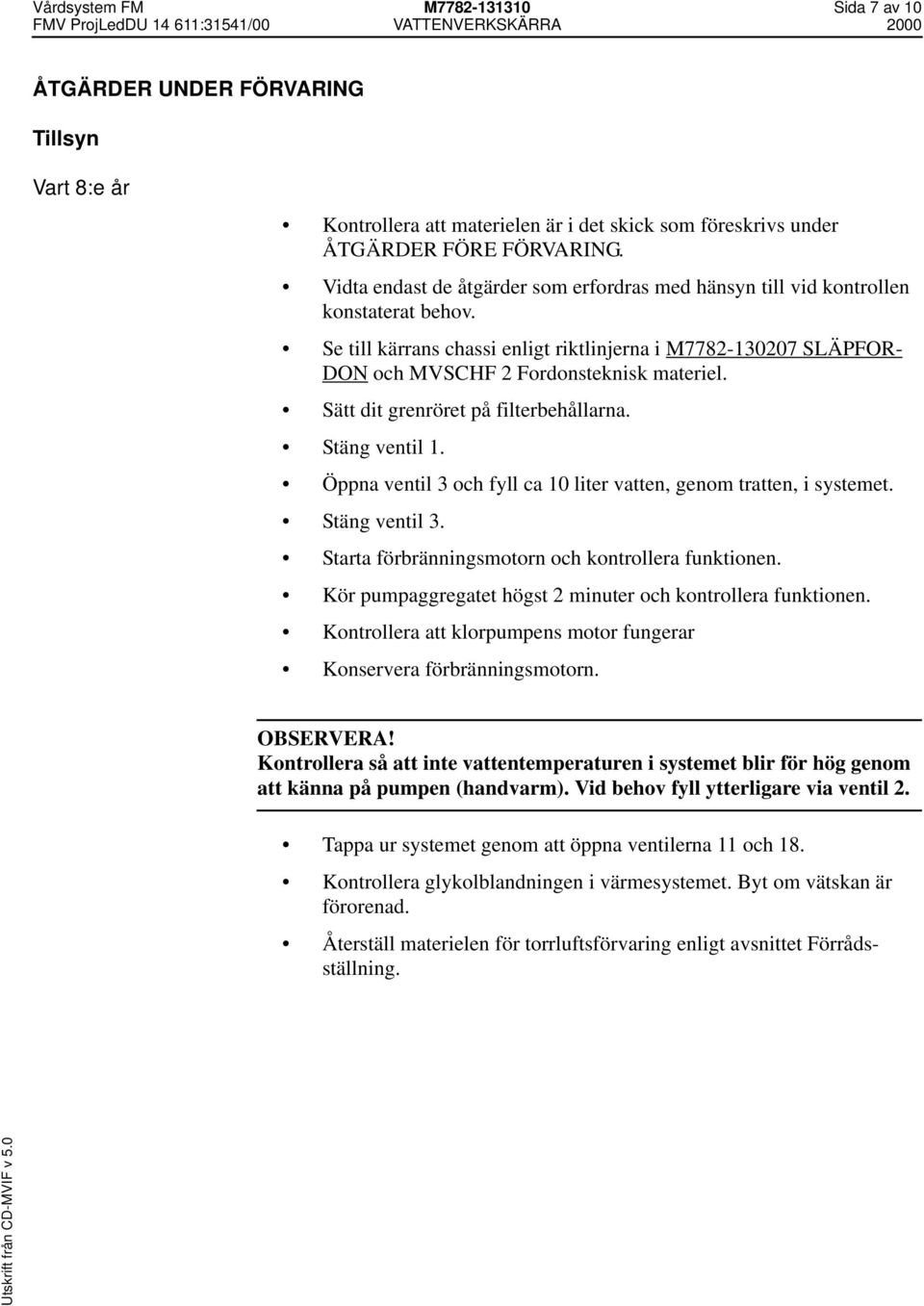

7 Vårdsystem FM M Sida 7 av 10 ÅTGÄRDER UNDER FÖRVARING Tillsyn Vart 8:e år Kontrollera att materielen är i det skick som föreskrivs under ÅTGÄRDER FÖRE FÖRVARING. Vidta endast de åtgärder som erfordras med hänsyn till vid kontrollen konstaterat behov. Se till kärrans chassi enligt riktlinjerna i M SLÄPFOR- DON och MVSCHF 2 Fordonsteknisk materiel. Sätt dit grenröret på filterbehållarna. Stäng ventil 1. Öppna ventil 3 och fyll ca 10 liter vatten, genom tratten, i systemet. Stäng ventil 3. Starta förbränningsmotorn och kontrollera funktionen. Kör pumpaggregatet högst 2 minuter och kontrollera funktionen. Kontrollera att klorpumpens motor fungerar Konservera förbränningsmotorn. OBSERVERA! Kontrollera så att inte vattentemperaturen i systemet blir för hög genom att känna på pumpen (handvarm). Vid behov fyll ytterligare via ventil 2. Tappa ur systemet genom att öppna ventilerna 11 och 18. Kontrollera glykolblandningen i värmesystemet. Byt om vätskan är förorenad. Återställ materielen för torrluftsförvaring enligt avsnittet Förrådsställning.

8 Vårdsystem FM M Sida 8 av 10 ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid och vid mobilisering OBSERVERA! Kontrollera att fordonet inte är belagt med automatiskt körförbud i fredstid. I fredstid gäller bestämmelserna i FAG F för grundtillsyn av fordon. Detta innebär i korthet att om fordonet förrådsställdes inom 90 dagar efter det att grundtillsynens delmoment kontrollbesiktning utfördes får fordonet brukas i högst 45 dagar vid ibruktagandet efter långtidsförvaring. Hade längre tid än 90 dagar förflutit mellan kontrollbesiktning och förrådsställning har fordonet automatiskt körförbud. Fordonet skall då godkännas vid kontrollbesiktning innan det får brukas i fredstid. Fordonet får bara köras närmaste vägen från mobförrådet till kontrollstationen, efter det att särskild tillsyn utförts omedelbart före körningen. Utför Åtgärder vid mobilisering. Se nästa sida.

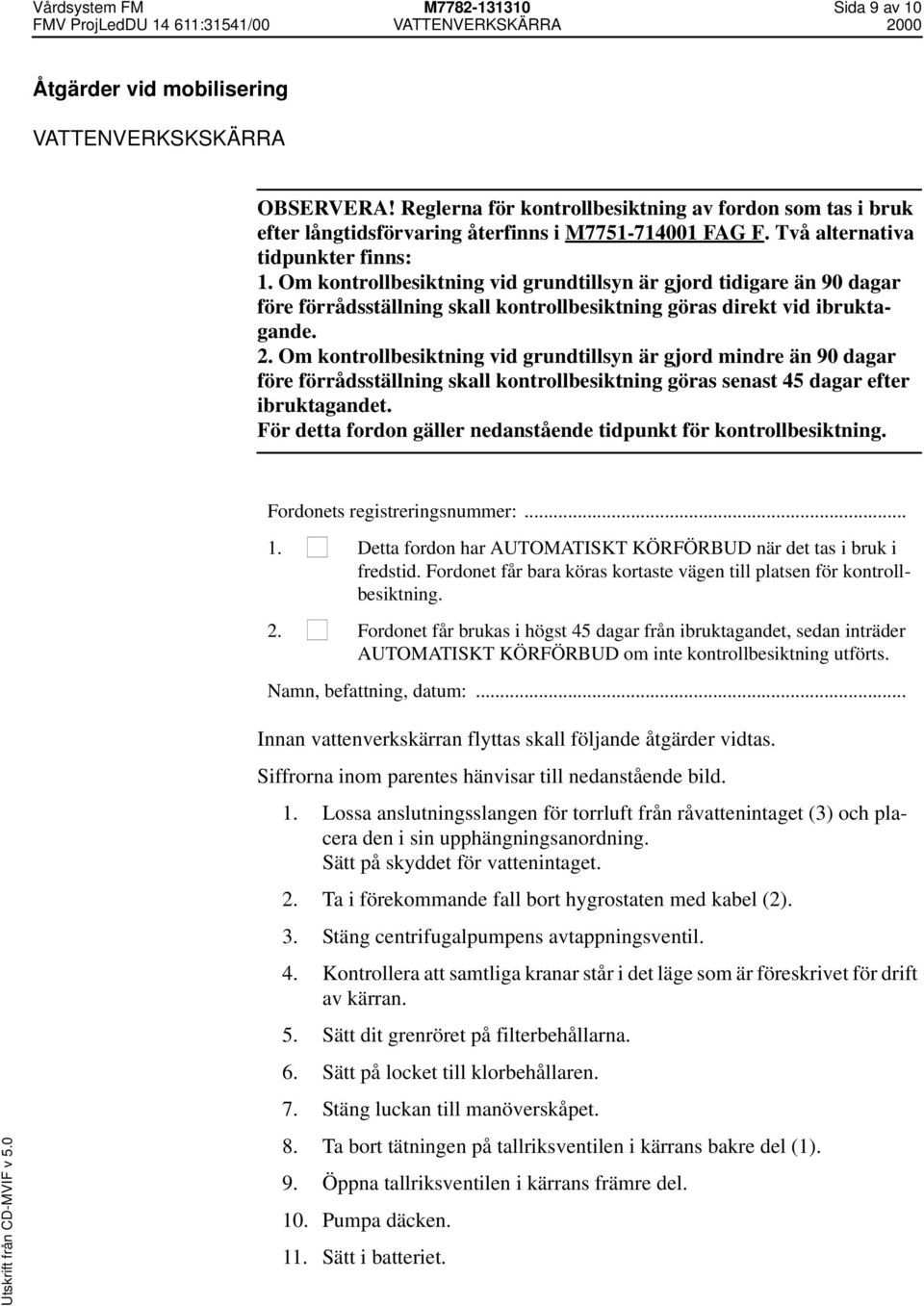

9 Vårdsystem FM M Sida 9 av 10 Åtgärder vid mobilisering VATTENVERKSKSKÄRRA OBSERVERA! Reglerna för kontrollbesiktning av fordon som tas i bruk efter långtidsförvaring återfinns i M FAG F. Två alternativa tidpunkter finns: 1. Om kontrollbesiktning vid grundtillsyn är gjord tidigare än 90 dagar före förrådsställning skall kontrollbesiktning göras direkt vid ibruktagande. 2. Om kontrollbesiktning vid grundtillsyn är gjord mindre än 90 dagar före förrådsställning skall kontrollbesiktning göras senast 45 dagar efter ibruktagandet. För detta fordon gäller nedanstående tidpunkt för kontrollbesiktning. Fordonets registreringsnummer: Detta fordon har AUTOMATISKT KÖRFÖRBUD när det tas i bruk i fredstid. Fordonet får bara köras kortaste vägen till platsen för kontrollbesiktning. 2. Fordonet får brukas i högst 45 dagar från ibruktagandet, sedan inträder AUTOMATISKT KÖRFÖRBUD om inte kontrollbesiktning utförts. Namn, befattning, datum:... Innan vattenverkskärran flyttas skall följande åtgärder vidtas. Siffrorna inom parentes hänvisar till nedanstående bild. 1. Lossa anslutningsslangen för torrluft från råvattenintaget (3) och placera den i sin upphängningsanordning. Sätt på skyddet för vattenintaget. 2. Ta i förekommande fall bort hygrostaten med kabel (2). 3. Stäng centrifugalpumpens avtappningsventil. 4. Kontrollera att samtliga kranar står i det läge som är föreskrivet för drift av kärran. 5. Sätt dit grenröret på filterbehållarna. 6. Sätt på locket till klorbehållaren. 7. Stäng luckan till manöverskåpet. 8. Ta bort tätningen på tallriksventilen i kärrans bakre del (1). 9. Öppna tallriksventilen i kärrans främre del. 10. Pumpa däcken. 11. Sätt i batteriet.

10 Vårdsystem FM M Sida 10 av Kontrollera vätskenivån i värmesystemet. 13. Kontrollera och fyll vid behov smörolja 019, M enligt beskrivningen i kloreringssystemets doseringspump. 14. Kontrollera oljenivån i förbränningsmotorn. 15. Fyll på drivmedel till motor och kamin. 16. Fyll pumphuset i vattenpumpen med vatten före start av motorn. Bild 2.
