DRAGTRUCK F59 DRAGTRUCK F59B

Transkript

1 Vårdsystem FM M Sida 1 av 5 DRAGTRUCK F59 DRAGTRUCK F59B MATERIELVÅRDSSCHEMA GRUNDTILLSYN Detta materielvårdsschema gäller för materiel: Förrådsbeteckning Förrådsbenämning M DRAGTRUCK F59 /T M DRAGTRUCK F59B /T Vårdbestämmelser Tekniskt ansvarig: Börje Jansson PRL MS 369 Publikationsansvarig: Jens Aldheim Regler och riktlinjer för grundtillsynens genomförande återfinns i M FAG F (Försvarsmaktens Regler för Grundtillsyn av Fordon). Allmänt gäller att kontroll ska ske beträffande skador, fastsättning och funktion. Anvisningar för smörjning finns i smörjschema, instruktionsbok och reparationsbok. Reservdelar är anskaffade och utgörs av två servicepaket som beställs från FMLOG RESMAT. M SERVICEPAKET F59 för version F59.56 och F59.69 M SERVICEPAKET F59B för version F59.77 För att återfinna respektive GT-anvisning finns bokstäver och siffror i kolumnen GT-anv. Bokstäverna återfinns i kolumn Kod GT-anvisningar, i referenstabellen och hänvisar till originalpublikationer. Schemat är uppställt med tillsynspunkterna i följande ordning: 1 Trafikvärdighet 2 Allmänt 3 Dragtruck 4 Provkörning 5 Smörjning GT 1 = Grundtillsyn (utförs varje år) GT 2 = Grundtillsyn (utförs vart annat år) GT-anv = Se anvisningar i originalpublikation Allmänt gäller att kontroll ska ske beträffande skador, fastsättning och funktion. Ersätter: Tidigare fastställd: M MVSCHG DRAGTR F59 AK Log MS 369:12FMV158-70:1

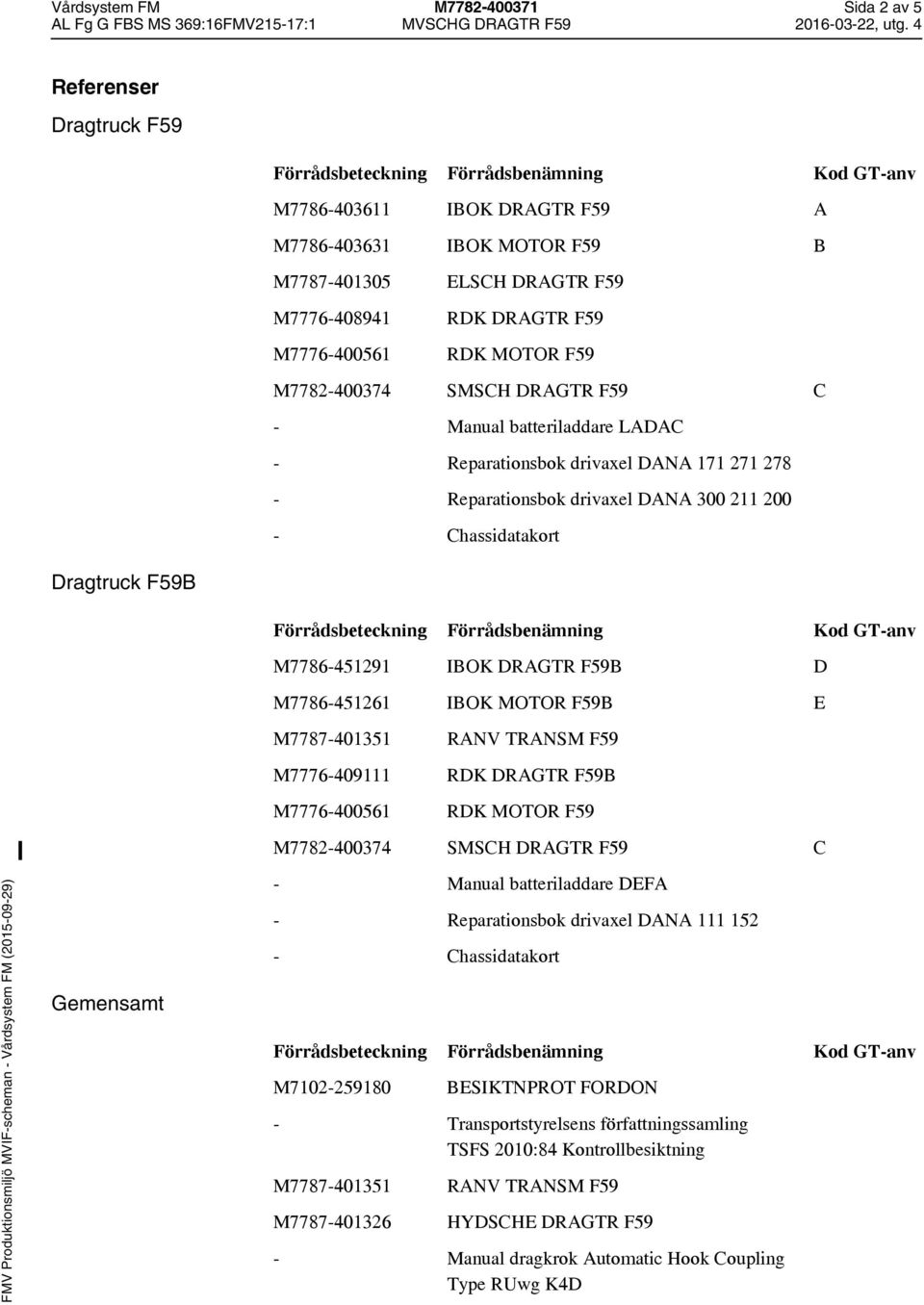

2 Vårdsystem FM M Sida 2 av 5 Referenser Dragtruck F59 M IBOK DRAGTR F59 A M IBOK MOTOR F59 B M ELSCH DRAGTR F59 M RDK DRAGTR F59 M RDK MOTOR F59 M SMSCH DRAGTR F59 C - Manual batteriladdare LADAC - Reparationsbok drivael DANA Reparationsbok drivael DANA Chassidatakort Dragtruck F59B M IBOK DRAGTR F59B D M IBOK MOTOR F59B E M RANV TRANSM F59 M RDK DRAGTR F59B M RDK MOTOR F59 M SMSCH DRAGTR F59 C Gemensamt - Manual batteriladdare DEFA - Reparationsbok drivael DANA Chassidatakort M BESIKTNPROT FORDON - Transportstyrelsens författningssamling TSFS 2010:84 Kontrollbesiktning M RANV TRANSM F59 M HYDSCHE DRAGTR F59 - Manual dragkrok Automatic Hook Coupling Type RUwg K4D

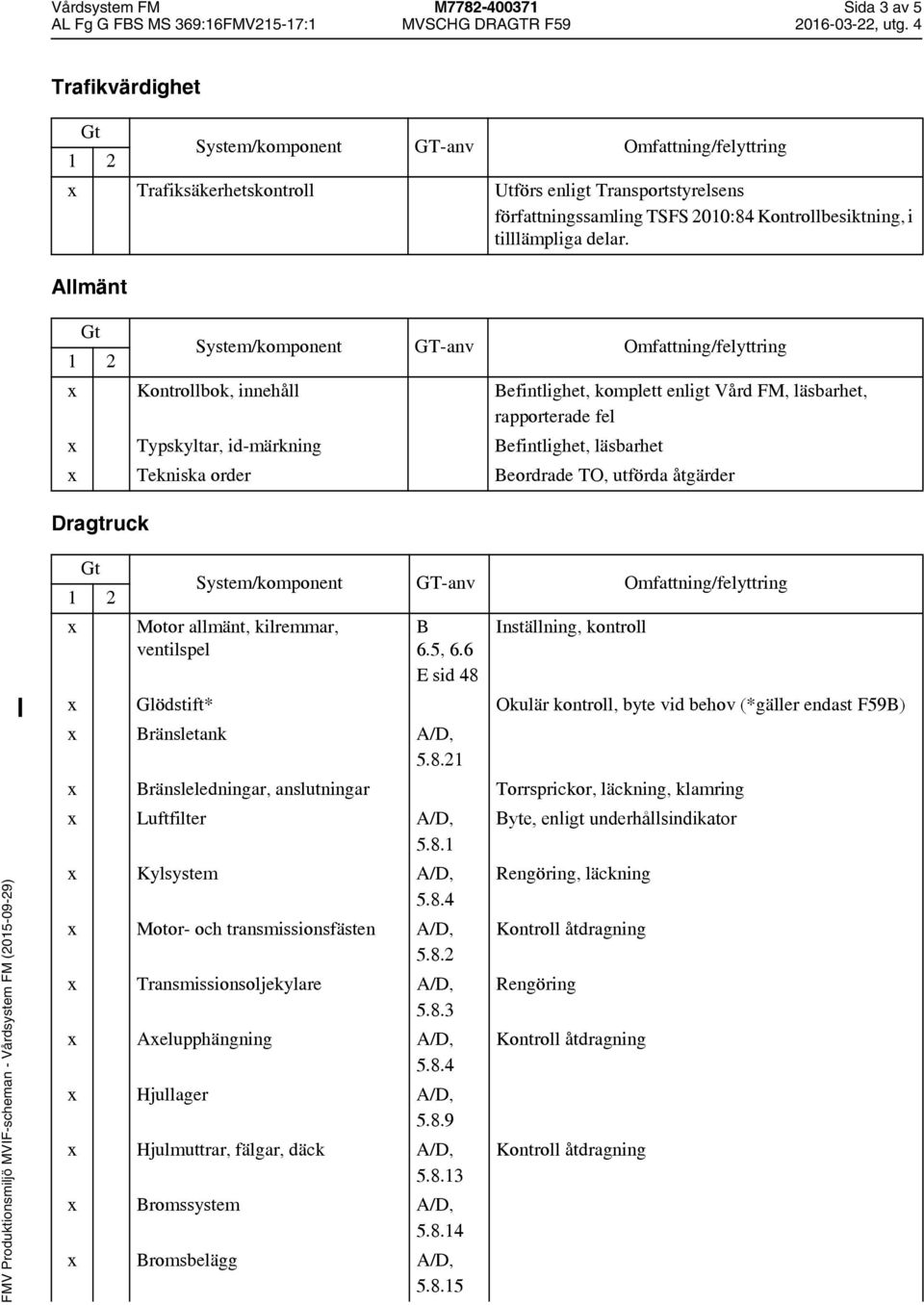

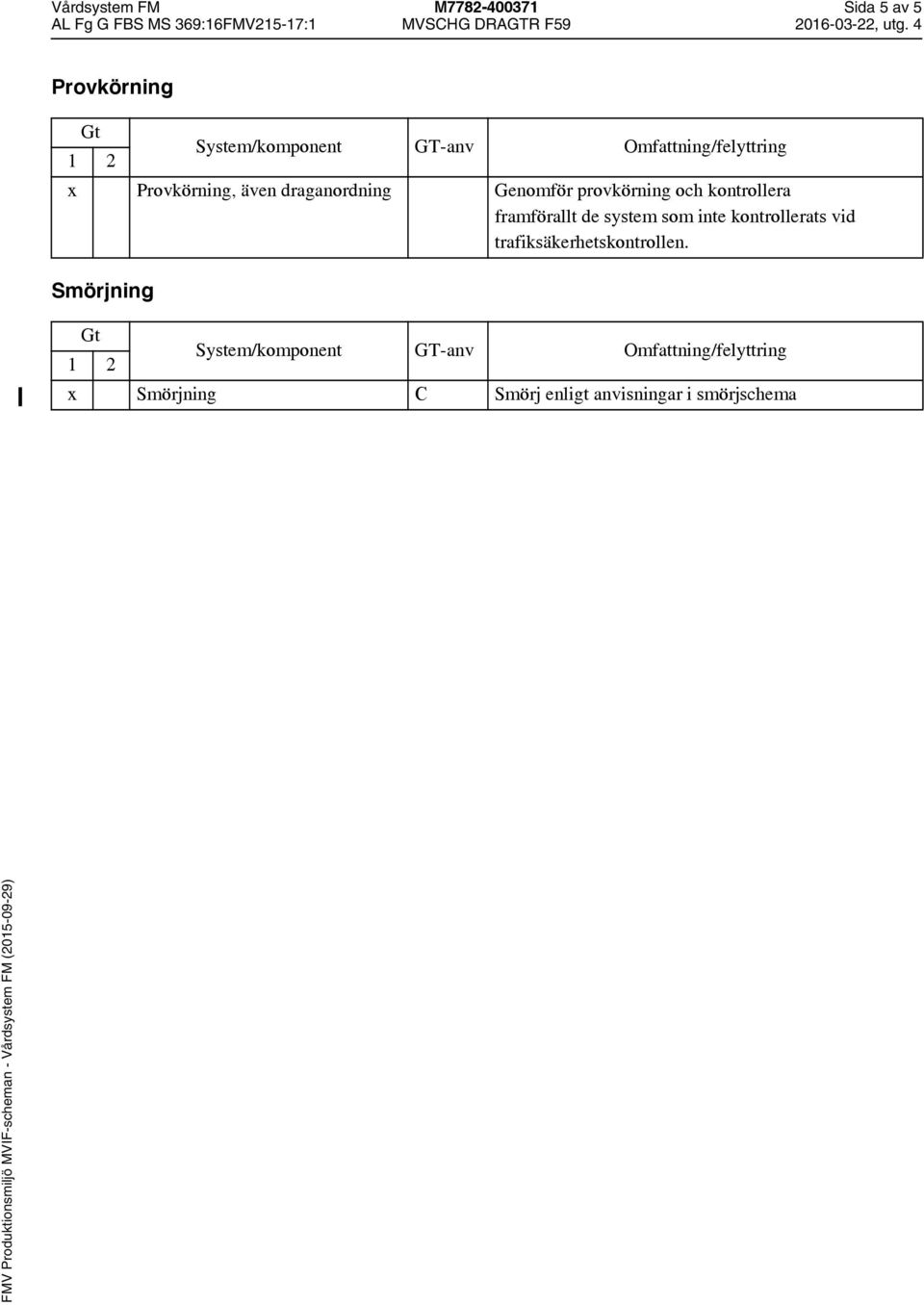

3 Vårdsystem FM M Sida 3 av 5 Trafikvärdighet Trafiksäkerhetskontroll Utförs enligt Transportstyrelsens författningssamling TSFS 2010:84 Kontrollbesiktning, i tilllämpliga delar. Allmänt Kontrollbok, innehåll Befintlighet, komplett enligt Vård FM, läsbarhet, rapporterade fel Typskyltar, id-märkning Befintlighet, läsbarhet Tekniska order Beordrade TO, utförda åtgärder Dragtruck Motor allmänt, kilremmar, ventilspel B 6.5, 6.6 E sid 48 Inställning, kontroll Glödstift* Okulär kontroll, byte vid behov (*gäller endast F59B) Bränsletank A/D, Bränsleledningar, anslutningar Torrsprickor, läckning, klamring Luftfilter A/D, Byte, enligt underhållsindikator Kylsystem A/D, Rengöring, läckning Motor- och transmissionsfästen A/D, Kontroll åtdragning Transmissionsoljekylare A/D, Rengöring Aelupphängning A/D, Kontroll åtdragning Hjullager A/D, Hjulmuttrar, fälgar, däck A/D, Kontroll åtdragning Bromssystem A/D, Bromsbelägg A/D,

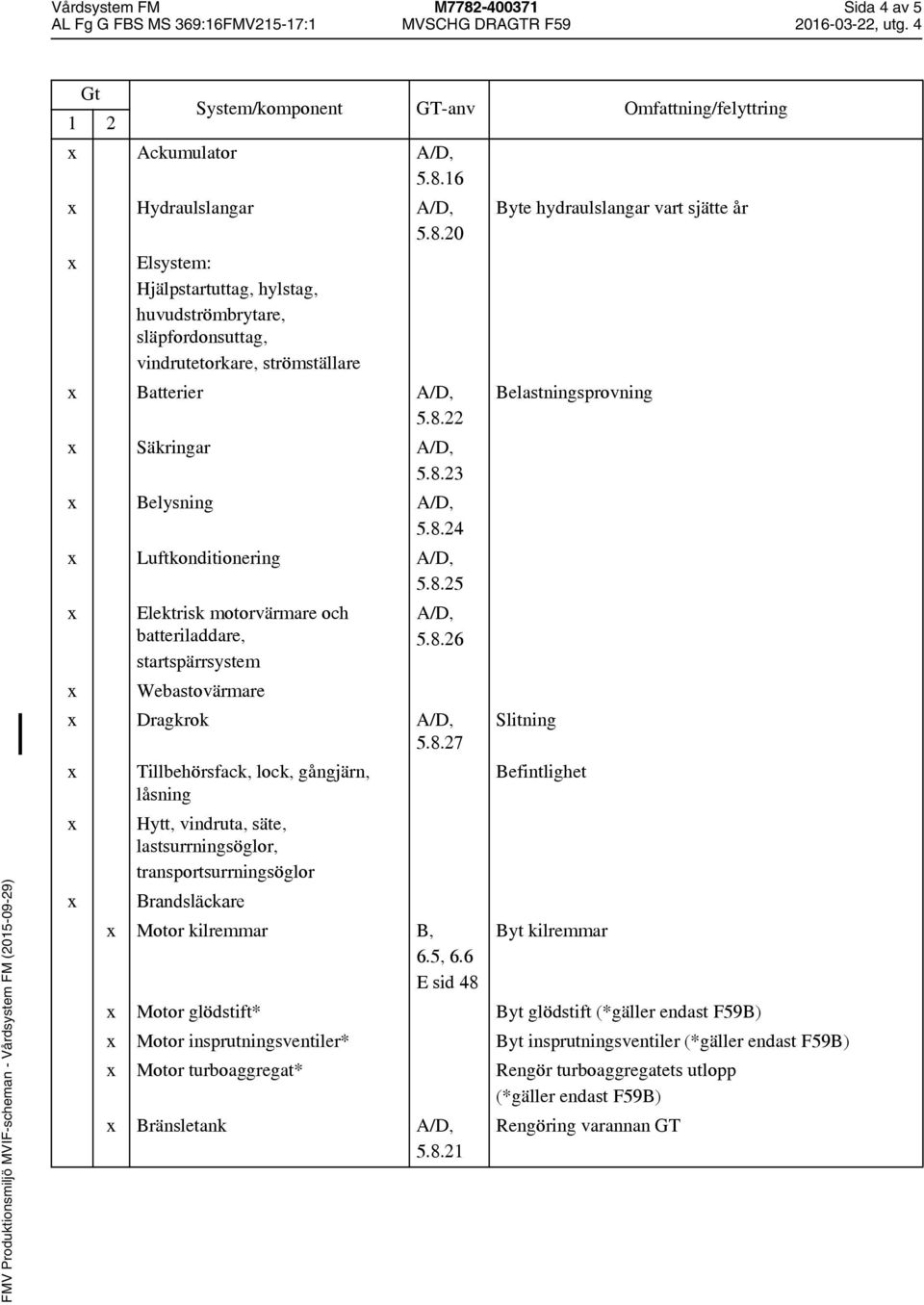

4 Vårdsystem FM M Sida 4 av 5 Ackumulator A/D, Hydraulslangar A/D, Elsystem: Hjälpstartuttag, hylstag, huvudströmbrytare, släpfordonsuttag, vindrutetorkare, strömställare Batterier A/D, Säkringar A/D, Belysning A/D, Luftkonditionering A/D, Elektrisk motorvärmare och batteriladdare, startspärrsystem Webastovärmare A/D, Dragkrok A/D, Tillbehörsfack, lock, gångjärn, låsning Hytt, vindruta, säte, lastsurrningsöglor, transportsurrningsöglor Brandsläckare Motor kilremmar B, 6.5, 6.6 E sid 48 Byte hydraulslangar vart sjätte år Belastningsprovning Slitning Befintlighet Byt kilremmar Motor glödstift* Byt glödstift (*gäller endast F59B) Motor insprutningsventiler* Byt insprutningsventiler (*gäller endast F59B) Motor turboaggregat* Rengör turboaggregatets utlopp (*gäller endast F59B) Bränsletank A/D, Rengöring varannan GT
