Vårdsystem FM M Sida 1 av 10 AK Led MS 423:15FMV711-65:1 MVSCHG TEKNHYTT 20FOT , utg. 2 TEKNIKHYTT 20 FOT

Transkript

1 Vårdsystem FM M Sida av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 TEKNIKHYTT 20 FOT MATERIELVÅRDSSCHEMA GRUNDTILLSYN Detta materielvårdsschema gäller för materiel: Förrådsbeteckning Anm Förrådsbenämning M TEKNHYTT 20FOT /T Tillsynspunkter för kablar finns i M MVSCHG KABEL UTTAG. Notera resultatet från grundtillsynen i protokollet i slutet av detta MVSCHG. Skicka protokollet till grundtillsyn@mobilaledningsplatser.se. FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Vårdbestämmelser Egenkontroll Tekniskt ansvarig: Lars-Olof Wadestig PRL MS 423 Publikationsansvarig: Kent Sundbaum Daglig och särskild tillsyn ska vara genomförd innan genomförandet av grundtillsynen. Egenkontroll ska utföras enligt tillsynspunkter MVSCHG för sjöklassad container även om containern inte är klassad som sjöklassad container. Allmänt gäller att kontroll ska ske beträffande skador, fastsättning och funktion. Regler och riktlinjer för grundtillsynens genomförande finns i M H GT CONT O LÖSLASTB (Handbok grundtillsyn för container och övriga lastbärare). Vid grundtillsynen måste containern vara uppställd och inkopplad för drift. Anvisningar för smörjning finns i smörjschema, instruktionsboken och TO UF- Grundtillsynsanvisning. Protokoll över gjorda iakttagelser ska upprättas och utgöra underlag för reparationsbeställning. Datum, plats och signatur för utförd grundtillsyn redovisas på bevakningskort i kontrollboken. Kontrollmärke för genomförd och godkänd grundtillsyn anslås på märkskylt. Egenkontroll för sjöklassade containrar, skall genomföras var 24:e månad. Egenkontrollen utförs enligt M MVSCHG SJÖKL CONT. Egenkontrollen utförs av militär besiktningsman, CSC eller civil instans med personal utbildad i att utföra egenkontroll enligt CSC. Kontrollen syftar till att containern ska uppfylla krav enligt internationella konventioner för säker transport till sjöss (CSC). = Grundtillsyn (utförs varje år) 2 = Grundtillsyn egenkontroll (utförs var 24:e månad) Se TO = Se anvisningar i TO UF SAMBAND Ersätter: M MVSCHGTEKNHYTT 20FOT Tidigare fastställd: AK Led MS 423:3FMV346-63: (203)

2 Vårdsystem FM M Sida 2 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Referenser FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Förrådsbeteckning Förrådsbenämning M TO UF SAMBAND M MVSCHG SJÖKL CONT M IBOK TEKNHYTT 20FOT M RBOK TEKNHYTT 20FOT M MVSCHDS TEKNHYTT 20 M SMSCH TEKNHYTT 20 M TL F M M AF EL M UF EL M UF SKYDD M UF BEKLÄD M HANDBOK ELSÄKERHET I FÖRSVARSMAKTEN, H ELSÄK 2008 M UF SAMBAND M UF SAMBAND M MVSCHG KABEL UTTAG M IBOK MÅLNING HYTTER M MVSCHG LUFTKONDENH M UF SAMBAND M UF SAMBAND M UF SAMBAND Svensk Standard SS Svensk Kylnorm, Faktablad 0

3 Vårdsystem FM M Sida 3 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Allmänt 2 Kontrollbok 3.2 Befintlighet, komplett enligt Vård FM Daglig och särskild tillsyn 3.2 Utförd Instruktionsbok, M Befintlighet, senaste utgåva Skyltar, typskylt, märkning 3.2 Identifiering, befintlighet, läsbarhet Felrapport 3.2 Kvarstående åtgärder utförda Bevakningskort 3.2 Åtgärder utförda TO 3.2 Aktuell, åtgärder utförda Hytt 3.2 Egenkontroll enligt M MVSCHG SJÖKL CONT Hytt utvändigt Ramverk och skal FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Skal 3.3. Korrosion, rostskydd, bättringsmålning enligt M IBOK MÅLNING HYTTER Containerhörn 3.3. Korrosion, sprickor, deformation Gaffeltunnel 3.3. Korrosion, sprickor, deformation Stopp för trappa 3.3. Korrosion, deformation, befintlighet Fästen för trappa 3.3. Korrosion, sprickor, deformation Fästskena för dörrsluss 3.3. Korrosion, deformation Skyddsplåt övertrycksventil 3.3. Korrosion, deformation, befintlighet Partikelustsläpp friskluftsfläkt 3.3. Korrosion, deformation, igensättning Utlopp dränering klimatanläggning 3.3. Igensättning Stege, handtag, fästanordningar, 3.3. Korrosion, infästning, sprickor, deformation, befintlighet låssprint, låsplatta Plattform, fjäderbelastad stoppanordning 3.3. Korrosion, infästning, sprickor, deformation, justering Dörr Dörr, gångjärn, spak dörrhandtag, täckplåt lås, fäste för hänglås, gummilister, EMC-lister Torrluftanslutning, lock torrluftanslutning, fästanordning hygrostatanslutning, genomföring Korrosion, deformation, befintlighet Gummilister Byte vart femte år EMC-lister Byte vart tredje år Inte blockerad, befintlighet, korrosion, deformation

4 Vårdsystem FM M Sida 4 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Luckor Förvaringsfack trappa Anslutningsfack el Lucka, gångjärn, arm, lås, låsmekanism, handtag, luckspärr, hänglåsfäste, gummiläpp för hänglåsfäste, skjutbart lock, gummiläpp för skjutbart lock Ventilationsöppningar, rullgardin, fäst- och upphängningsanordningar för rullgardin Korrosion, deformation, befintlighet, sprickor, torrsprickor, revor Korrosion, deformation, befintlighet, revor, hål Jordanslutning lucka Befintlighet Tätningslist Sprickor Gummilister Kontroll, byte vart femte år Lucka, gångjärn, fästögla, sprint med fästanordning Korrosion, deformation, befintlighet Trappa, ledstång, handskruvar Korrosion, infästning, deformation, sprickor, befintlighet FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Uttag, intag, skyddslock och fästanordningar, jordbult, potentialutjämningsskruv Anslutningsfack tele och data Överhettning, korrosion, befintlighet Fäste för dragavlastningslina Befintlighet, deformation Kontaktdon (FOKS2, FOKS4, FOKS2, BNC/N 50/75 Ohm), överspänningsskydd, vågfällor, insats vågfälla, skyddslock med fästanordningar Befintlighet, korrosion, deformation, befintlighet, fjädring Fäste för dragavlastningslina Befintlighet, deformation

5 Vårdsystem FM M Sida 5 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Aggregatutrymme Luftslangar, fästanordningar Sprickor Dräneringsslangar, fästanordningar Sprickor, isolering Kablar, kontaktdon Sprickor, korrosion Anslutningspanel, anslutningar, Befintlighet skyddslock, Jordanslutning, Befintlighet Glidskenor för klimatanläggning Deformation Tak GPS-antenn Linor för stödsystem Halkskydd Befintlighet Blindskruvar Befintlighet FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( )

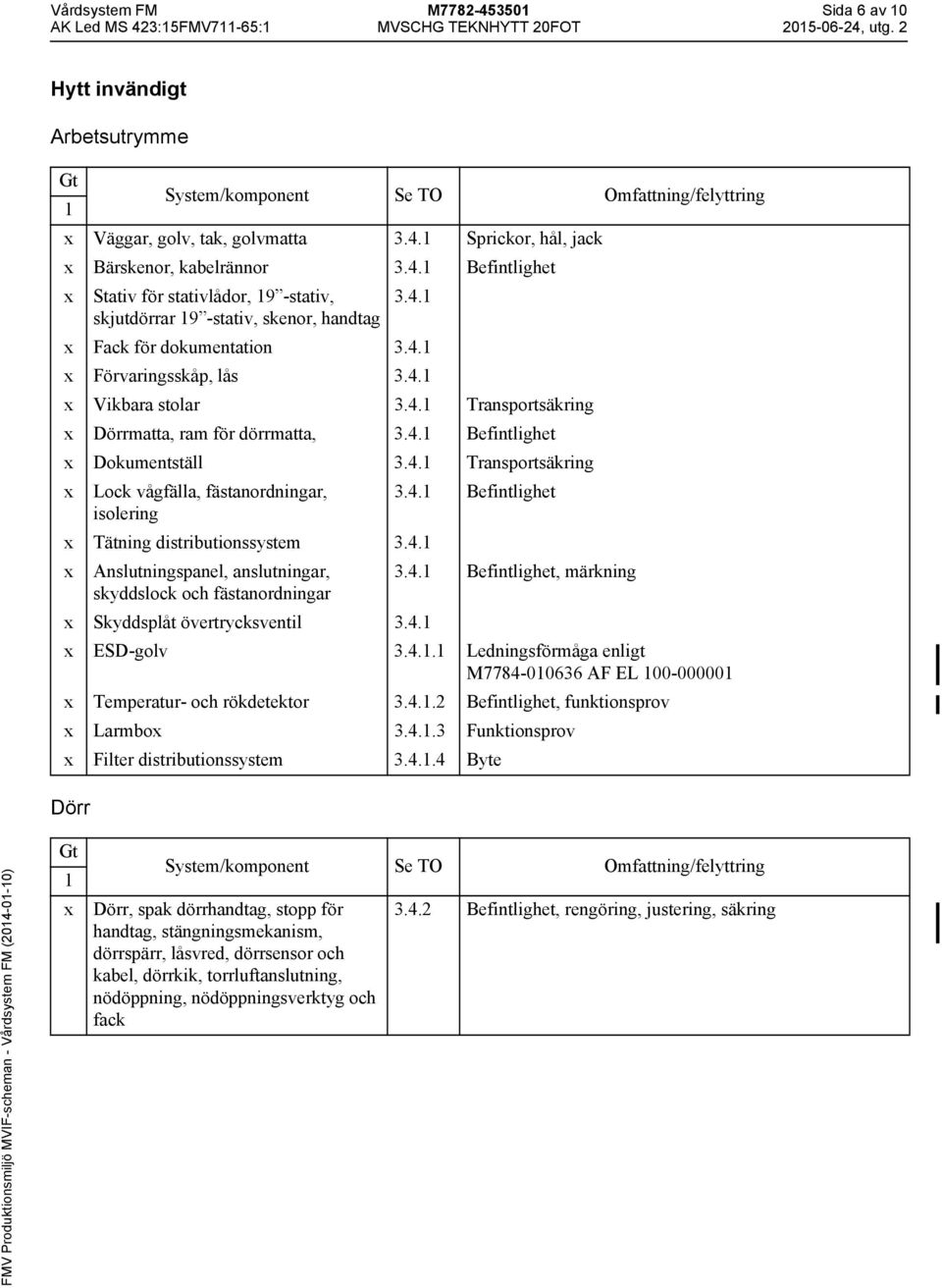

6 Vårdsystem FM M Sida 6 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Hytt invändigt Arbetsutrymme Väggar, golv, tak, golvmatta 3.4. Sprickor, hål, jack Bärskenor, kabelrännor 3.4. Befintlighet Stativ för stativlådor, 9 -stativ, 3.4. skjutdörrar 9 -stativ, skenor, handtag Fack för dokumentation 3.4. Förvaringsskåp, lås 3.4. Vikbara stolar 3.4. Transportsäkring Dörrmatta, ram för dörrmatta, 3.4. Befintlighet Dokumentställ 3.4. Transportsäkring Lock vågfälla, fästanordningar, 3.4. Befintlighet isolering Tätning distributionssystem 3.4. Anslutningspanel, anslutningar, 3.4. Befintlighet, märkning skyddslock och fästanordningar Skyddsplåt övertrycksventil 3.4. ESD-golv Ledningsförmåga enligt M AF EL Temperatur- och rökdetektor Befintlighet, funktionsprov Larmbo Funktionsprov Filter distributionssystem Byte Dörr FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Dörr, spak dörrhandtag, stopp för handtag, stängningsmekanism, dörrspärr, låsvred, dörrsensor och kabel, dörrkik, torrluftanslutning, nödöppning, nödöppningsverktyg och fack Befintlighet, rengöring, justering, säkring

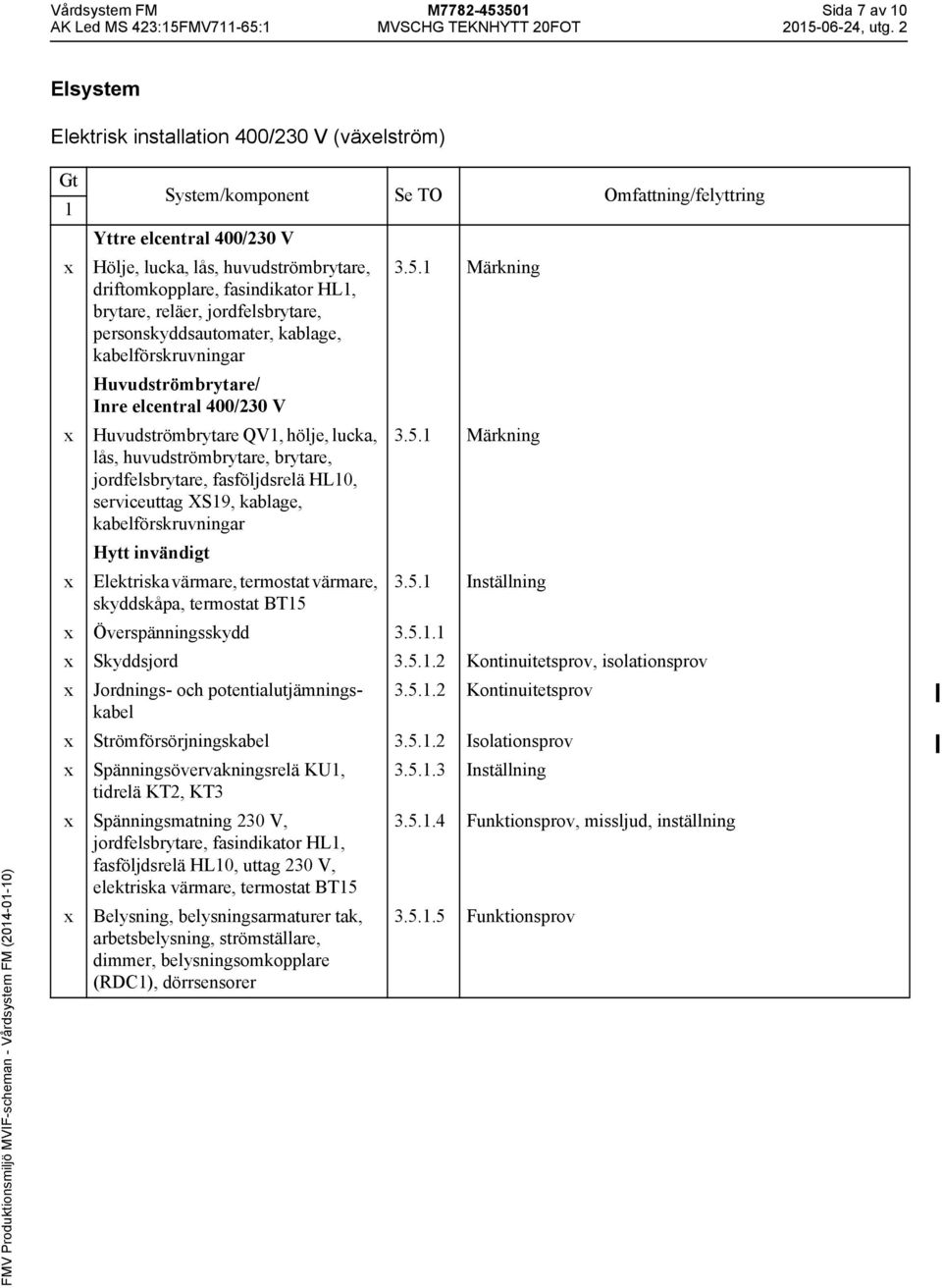

7 Vårdsystem FM M Sida 7 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Elsystem Elektrisk installation 400/230 V (väelström) FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Yttre elcentral 400/230 V Hölje, lucka, lås, huvudströmbrytare, driftomkopplare, fasindikator HL, brytare, reläer, jordfelsbrytare, personskyddsautomater, kablage, kabelförskruvningar Huvudströmbrytare/ Inre elcentral 400/230 V Huvudströmbrytare QV, hölje, lucka, lås, huvudströmbrytare, brytare, jordfelsbrytare, fasföljdsrelä HL0, serviceuttag XS9, kablage, kabelförskruvningar 3.5. Märkning 3.5. Märkning Hytt invändigt Elektriska värmare, termostat värmare, 3.5. Inställning skyddskåpa, termostat BT5 Överspänningsskydd Skyddsjord Kontinuitetsprov, isolationsprov Jordnings- och potentialutjämningskabel Kontinuitetsprov Strömförsörjningskabel Isolationsprov Spänningsövervakningsrelä KU, Inställning tidrelä KT2, KT3 Spänningsmatning 230 V, jordfelsbrytare, fasindikator HL, fasföljdsrelä HL0, uttag 230 V, elektriska värmare, termostat BT Funktionsprov, missljud, inställning Belysning, belysningsarmaturer tak, arbetsbelysning, strömställare, dimmer, belysningsomkopplare (RDC), dörrsensorer Funktionsprov

8 Vårdsystem FM M Sida 8 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Elektrisk installation 24 V (likström) 9 -stativ Uttagspanel 24 V (uttag, automatsäkringar), kabelanslutningar Instrumentpanel 24 V RDC (huvudströmställare, automatsäkringar, batteriövervakare, belysningsomkopplare) kabelanslutningar Instrumenpanel 24 V RDC2 (automatsäkringar, lysdioder, summer) kabelanslutningar Likriktare GU, GU2, GU3 (strömställare, display, lysdioder), kablar, kabelanslutningar, Märkning Märkning Märkning Batterier, kablar, kabelskor, Korrosion, rengöring, fria ventilationsslangar Batterier Kapacitetsprov enligt M UF EL Spänningsmatning 24 V (batteriövervakare PA, summer HA40, tidrelä summer, övervakningsrelä KP40, över-/underspänning HL40, frånslag 24 V vid underspänning) Kretsprov Likriktare 24 V/80 A Grundtillsyn enligt dokumentation för M LIKRIKTARE 24 V/80A Likriktare 24 V/80 A Laddningsspänning, parallelldrift FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( )

9 Vårdsystem FM M Sida 9 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Tele- och datasystem 9 -stativ Distributionspanel opto/fiber 3.6 Märkning (ethernet) Koa-trunkpanel 3.6 Märkning (BNC/N 50/75 Ohm, GPS) Antenndistribution anslutningsfack 3.6. Kontinuitetsprov, isolationsprov, funktionsprov ädelgasrör och takantenn, ädelgasrör GPS-antenn Kontinuitetsprov. isolationsprov, funktionsprov Optokablage anslutningsfack och klientanslutningar Dämpningsmätning enligt M TO UF SAMBAND och M TO UF SAMBAND Klimatanläggning Klimatenheter, fästen, kablar, kontaktdon, slangar, slanganslutningar, fläktar, kompressor, kondensor, förångare, torkare, manöverpanel, skyddslock manöverpanel 3.7. Grundtillsyn enligt M MVSCHG LUFTKONDENH, M UF SAMBAND och M UF SAMBAND alternativt M UF SAMBAND CBRN-system FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( ) Kablar, kontaktdon 3.8 Korrosion, sprickor Slangar, slanganslutningar 3.8 Torrsprickor CBRN-enhet, fästen, dörr, gångjärn 3.8 Missljud Gummilist dörr CBRN-enhet 3.8. Sprickor, byte vart femte år eller vid behov Förfilter, koalescensfilter Byte varje år, byte vart femte år eller vid behov Drifttidsräknare, skyddslock Befintlighet, deformation, avläsning drifttimmar Fläktmotor, komplett Byte efter drifttimmar Övertrycksventil Kontroll, justering Friskluftsfläkt Friskluftsenhet, fästen 3.9 Missljud Slangar, slanganslutningar 3.9 Sprickor Kablar, kontaktdon, automatsäkring 3.9 Sprickor

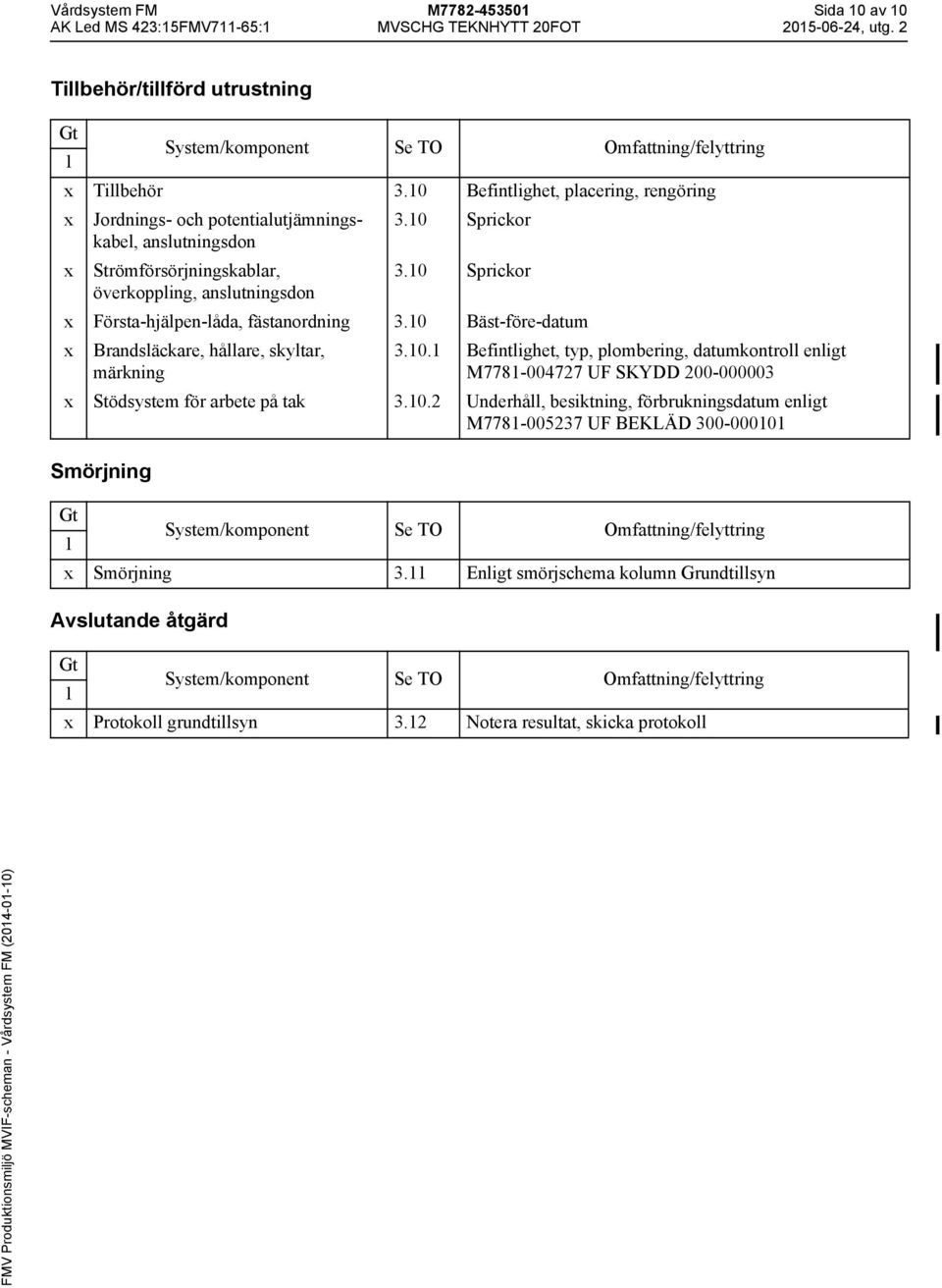

10 Vårdsystem FM M Sida 0 av 0 AK Led MS 423:5FMV7-65: MVSCHG TEKNHYTT 20FOT , utg. 2 Tillbehör/tillförd utrustning Tillbehör 3.0 Befintlighet, placering, rengöring Jordnings- och potentialutjämningskabel, 3.0 Sprickor anslutningsdon Strömförsörjningskablar, 3.0 Sprickor överkoppling, anslutningsdon Första-hjälpen-låda, fästanordning 3.0 Bäst-före-datum Brandsläckare, hållare, skyltar, märkning 3.0. Befintlighet, typ, plombering, datumkontroll enligt M UF SKYDD Stödsystem för arbete på tak Underhåll, besiktning, förbrukningsdatum enligt M UF BEKLÄD Smörjning Smörjning 3. Enligt smörjschema kolumn Grundtillsyn Avslutande åtgärd Protokoll grundtillsyn 3.2 Notera resultat, skicka protokoll FMV Produktionsmiljö MVIF-scheman - Vårdsystem FM ( )
