Vårdsystem 80 M Sida 1 av 14 FMV ProjMark :35663/02 MVSCHG BOGSERBÅT BOGSERBÅT 4. Se System/komponent

Transkript

1 Vårdsystem 80 M Sida 1 av 14 BOGSERBÅT 4 MATERIELVÅRDSSCHEMA GRUNDTILLSYN Referenser Förrådsbeteckning Förrådsbenämning M Reparationsbok Bogserbåt 4 M Instruktionsbok Bogserbåt 4 M Smörjschema Bogserbåt 4 Kontrollbok Materielvårdsschema Uppföljning Vård- och driftkort Uppföljning Felrapport Uppföljning Smörjschema Uppföljning Uppföljningslista Uppföljning Tillbehörslista Uppföljning Bevakningskort Uppföljning Reparationsjournal Reparationer som kräver uppföljning, översyn som styrs av föreskrivet intervall, utförda tekniska order Registreringsbevis/komponentförteckning Förrådskort Uppföljning Instruktionsbok Uppföljning Åtgärder vid olycka Uppföljning Registreringsnummer, skyltar, ändringar, ombyggnader, förrådsbeteckning

2 Vårdsystem 80 M Sida 2 av 14 Allmänt Allmänt gäller att tillsynen ska utföras beträffande skador, fastsättning och funktion 1 Grundtillsynens genomförande Förutsättning: Båten är upptagen på land och placerad på båtkärra eller motsvarande 2 TO Utförda åtgärder 3 yltar allmänt Läsbarhet, befintlighet Utvändigt Framtill Stävklaff, gångjärn, låsanordning Bogserknä, fenderlister, halkskydd Fäste för dragkula, fjädrande låstapp, handtag Fäste för lastvälare/dragsprint, brickor, sapinnar Slitning Stävögla Slitning 4 Slitköl, rundstång Slitning Vänster sida 5 Relingslist, räcke, skrov, halkskydd Fästöglor för äntringståg (4 st) Pollare (2 st) Ytbehandling

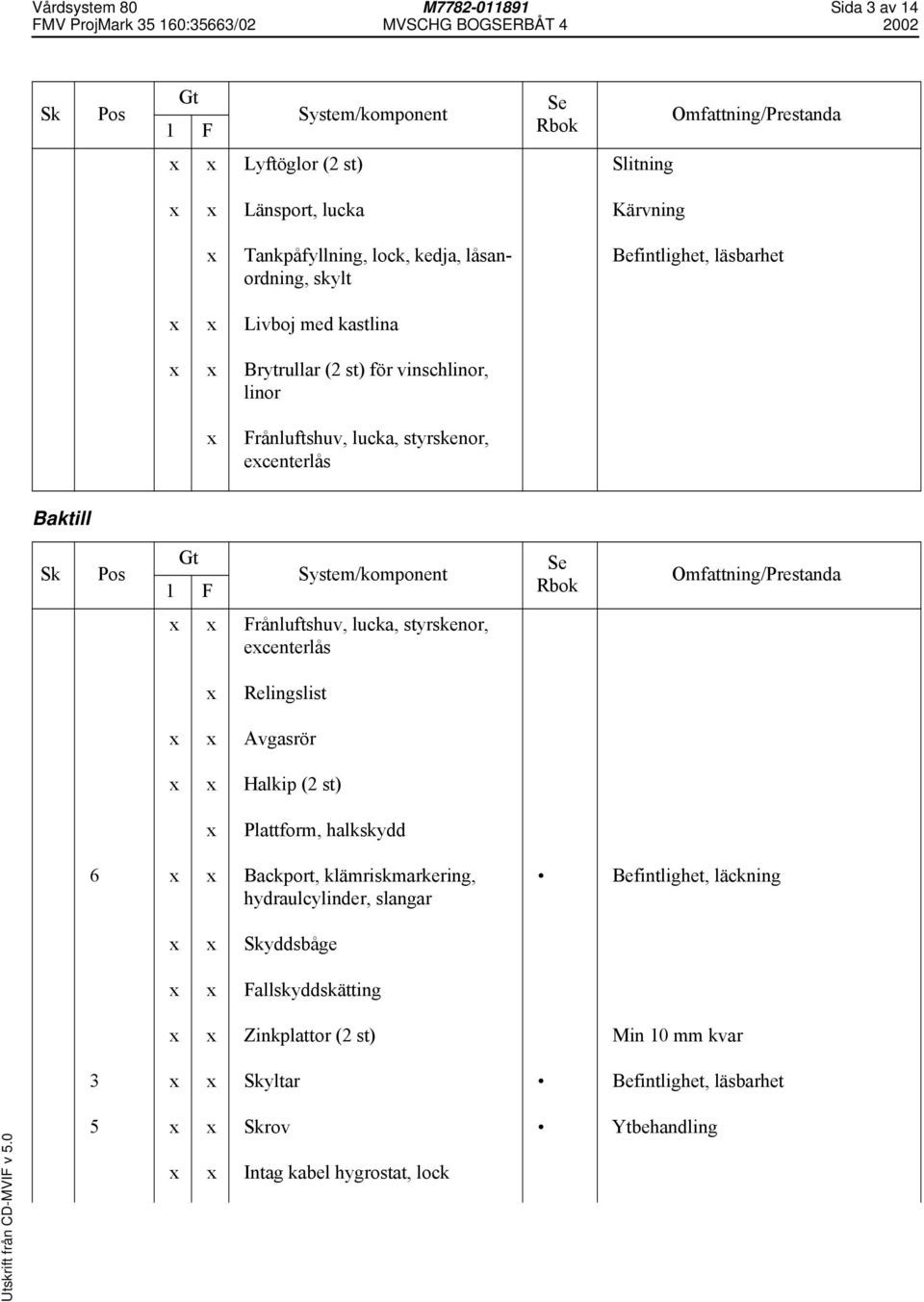

3 Vårdsystem 80 M Sida 3 av 14 Lyftöglor (2 st) Slitning Länsport, lucka Kärvning Tankpåfyllning, lock, kedja, låsanordning, skylt Befintlighet, läsbarhet Livboj med kastlina Brytrullar (2 st) för vinschlinor, linor Frånluftshuv, lucka, styrskenor, ecenterlås Baktill Frånluftshuv, lucka, styrskenor, ecenterlås Relingslist Avgasrör Halkip (2 st) Plattform, halkskydd 6 Backport, klämriskmarkering, hydraulcylinder, slangar Befintlighet, läckning yddsbåge Fallskyddskätting Zinkplattor (2 st) Min 10 mm kvar 3 yltar Befintlighet, läsbarhet 5 rov Ytbehandling Intag kabel hygrostat, lock

4 Vårdsystem 80 M Sida 4 av 14 Anslutning för torrluft, lock Utlopp för länspumpar, slang, klammer Upphängningsanordning för bredlastskylt Höger sida Tilluftshuv, lucka, låsanordning Brytrullar (2 st) för vinschlinor, linor Relingslist, räcke, skrov, halkskydd Ytbehandling Lyftöglor (2 st) Slitning Pollare (2 st) Fästöglor för äntringståg (4 st) Länsport, lucka Kärvning Urluftning från bränsletank, flamskydd Däck Framtill Fäll stävklaffen Stävklaff, låsanordning för fällhandtag, markering, tet, halkskydd, lastförankringsögla Klafförlängning, märkning, halkskydd Pulpit (2 st) Låsbarhet

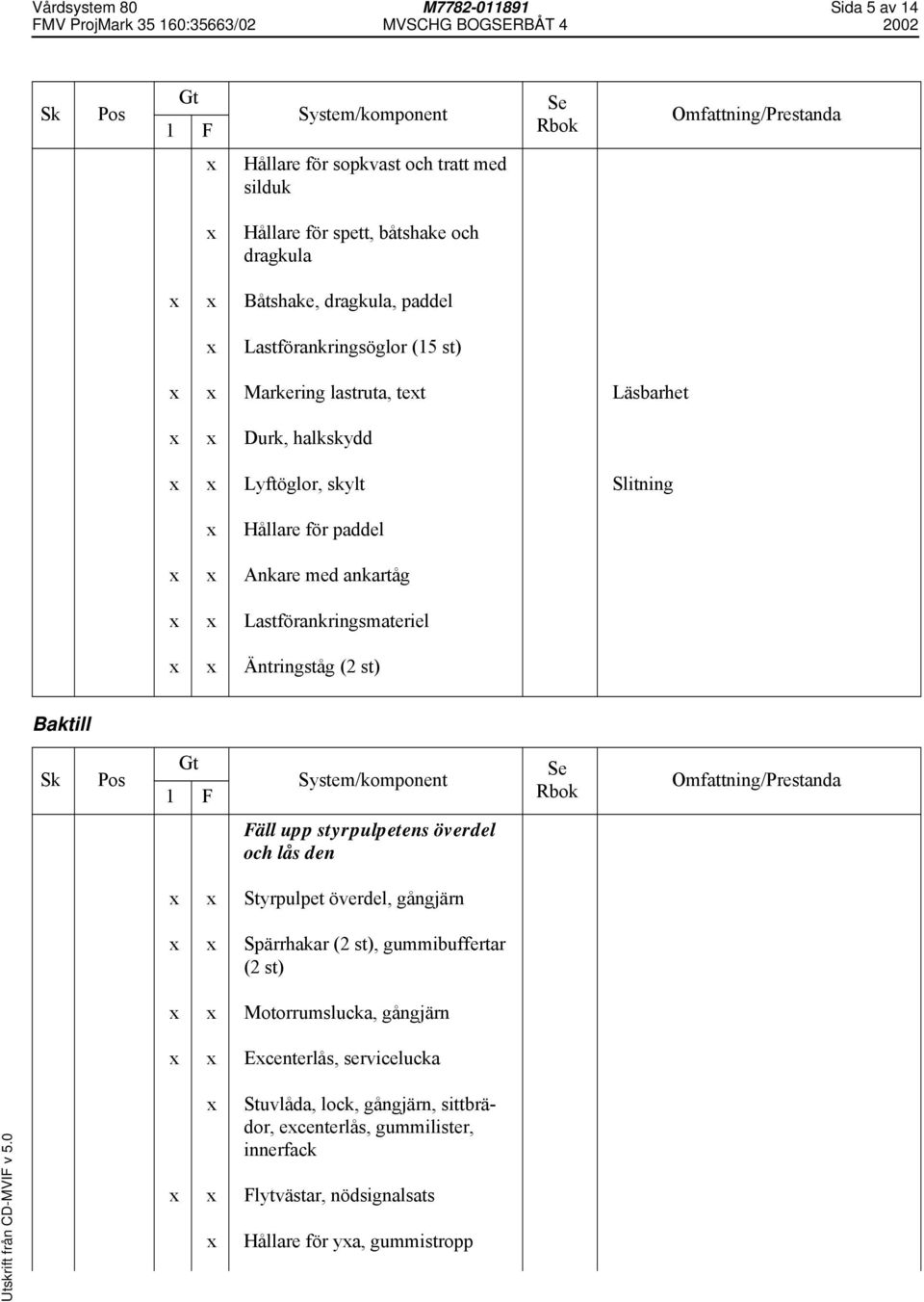

5 Vårdsystem 80 M Sida 5 av 14 Hållare för sopkvast och tratt med silduk Hållare för spett, båtshake och dragkula Båtshake, dragkula, paddel Lastförankringsöglor (15 st) Markering lastruta, tet Läsbarhet Durk, halkskydd Lyftöglor, skylt Slitning Hållare för paddel Ankare med ankartåg Lastförankringsmateriel Äntringståg (2 st) Baktill Fäll upp styrpulpetens överdel och lås den Styrpulpet överdel, gångjärn Spärrhakar (2 st), gummibuffertar (2 st) Motorrumslucka, gångjärn Ecenterlås, servicelucka Stuvlåda, lock, gångjärn, sittbrädor, ecenterlås, gummilister, innerfack Flytvästar, nödsignalsats Hållare för ya, gummistropp

6 Vårdsystem 80 M Sida 6 av 14 Halkip Lasträcken på till- och frånluftshuvar Durk, halkskydd Dunkhållare, fästremmar Länspumpar, pumphandtag Kapellbågar (3 st), fästremmar, kapell Flagghållare Öppna serviceluckan och spärra den. Ställ huvudströmställaren i tilläge Instrumentpanel Vrid startströmställaren till läge 1 Larm Tryck på knappen avstängning larm Tryck in knappen LAMPPROV Indikeringslampor Läsbarhet Mätare, instrument Läsbarhet yltar Befintlighet, läsbarhet Strömställare instrumentbelysning, reostat Ta bort locket på instrumentpanelen

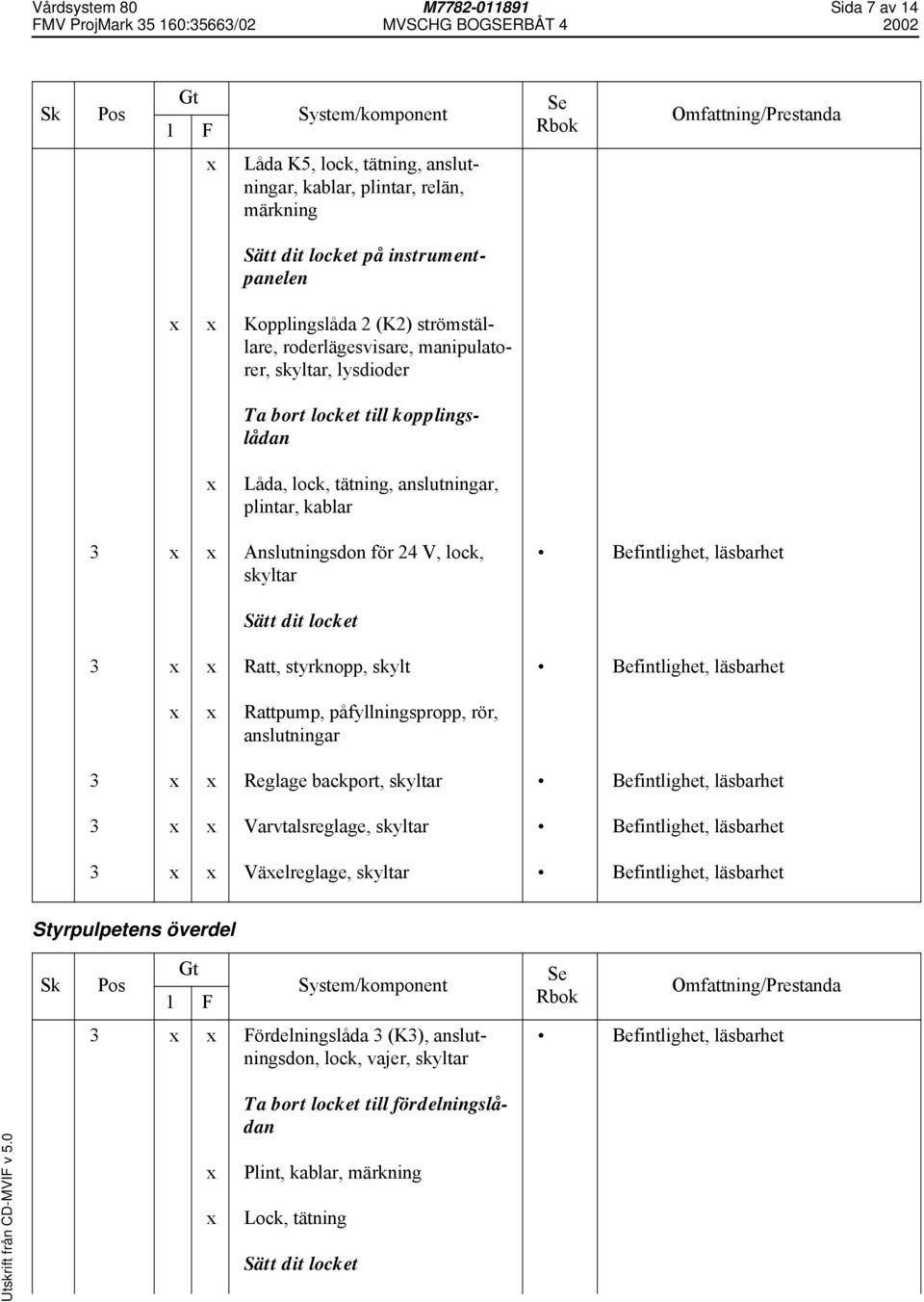

7 Vårdsystem 80 M Sida 7 av 14 Låda K5, lock, tätning, anslutningar, kablar, plintar, relän, märkning Sätt dit locket på instrumentpanelen Kopplingslåda 2 (K2) strömställare, roderlägesvisare, manipulatorer, skyltar, lysdioder Ta bort locket till kopplingslådan Låda, lock, tätning, anslutningar, plintar, kablar 3 Anslutningsdon för 24 V, lock, skyltar Befintlighet, läsbarhet Sätt dit locket 3 Ratt, styrknopp, skylt Befintlighet, läsbarhet Rattpump, påfyllningspropp, rör, anslutningar 3 Reglage backport, skyltar Befintlighet, läsbarhet 3 Varvtalsreglage, skyltar Befintlighet, läsbarhet 3 Väelreglage, skyltar Befintlighet, läsbarhet Styrpulpetens överdel 3 Fördelningslåda 3 (K3), anslutningsdon, lock, vajer, skyltar Befintlighet, läsbarhet Ta bort locket till fördelningslådan Plint, kablar, märkning Lock, tätning Sätt dit locket

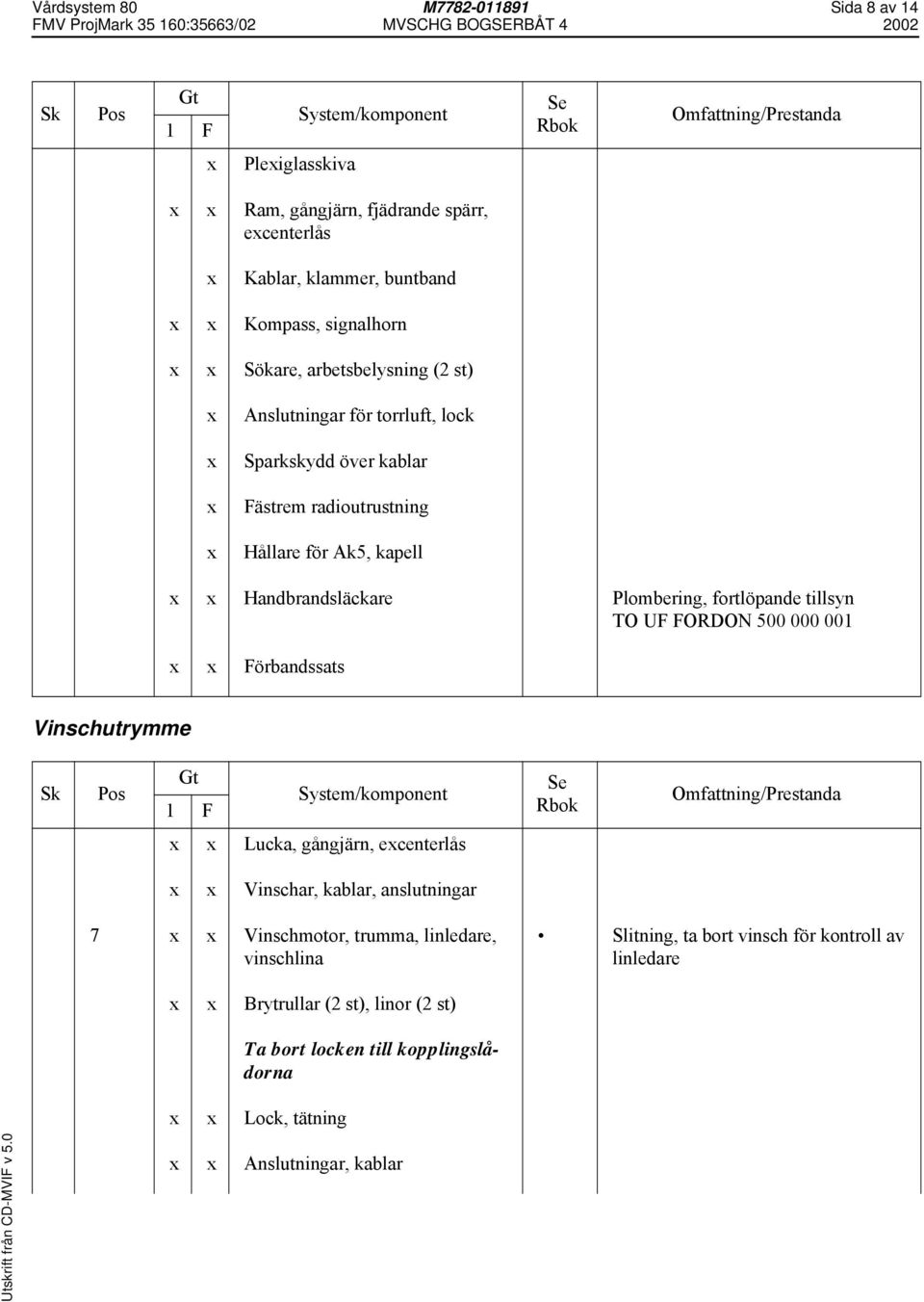

8 Vårdsystem 80 M Sida 8 av 14 Pleiglasskiva Ram, gångjärn, fjädrande spärr, ecenterlås Kablar, klammer, buntband Kompass, signalhorn Sökare, arbetsbelysning (2 st) Anslutningar för torrluft, lock Sparkskydd över kablar Fästrem radioutrustning Hållare för Ak5, kapell Handbrandsläckare Plombering, fortlöpande tillsyn TO UF FORDON Förbandssats Vinschutrymme Lucka, gångjärn, ecenterlås Vinschar, kablar, anslutningar 7 Vinschmotor, trumma, linledare, vinschlina Slitning, ta bort vinsch för kontroll av linledare Brytrullar (2 st), linor (2 st) Ta bort locken till kopplingslådorna Lock, tätning Anslutningar, kablar

9 Vårdsystem 80 M Sida 9 av 14 Kontaktorer, säkring Kör vinscharna ut och in för att kontrollera kontaktorernas funktion Sätt dit locken rviceutrymme rvicelucka Lucka, tätningslist, gångjärn, gasfjädrar, spärr, infästningar, dekal Lanternemast, mast för dykflagg, hållare, gummistropp Batterilåda Låda, lock, ecenterlås, halkskydd Ta bort locket till batterilådan Låda, batterier, kablar, polskydd, skylt Befintlighet, läsbarhet Sätt dit locket Övrigt Väska för kontrollbok Bränsleförfilter, rör, slangar, anslutningar Ta bort locket på kopplingslåda B1

10 Vårdsystem 80 M Sida 10 av 14 Batterifrånskiljare, kablar, anslutningar, genomföringar Kopplingslåda 1 (K1), automatsäkringar, skylt, lucka Ställ batterifrånskiljaren i frånläge. Ta bort lucka och framstycke från kopplingslåda 1 Kablar, anslutningar, märkning, genomföringar Fukt, oidation, läsbarhet Anslutningsdon 24 V, lock, skyltar Befintlighet, läsbarhet Hållare för verktygslåda och dunk samt remmar till dessa Befintlighet Verktygslåda bgb 4 Dunk 10 L Motorutrymme Motor rov, slang till länspump 8 Bränslepump, finfilter Sprickbildning, läckning Oljefilter Tid för byte, läckning Kopplingslåda K4, lock, tätning, automatsäkringar, bladsäkring, kopplingsplint, kablar, anslutningsdon, anslutningar, märkning, gummiupphängning Stoppmagnet, anslutning 9 Pumpelement, tryckrör, läckoljeslang Läckning Hydraulpump, slangar Läckning, sprickbildning

11 Vårdsystem 80 M Sida 11 av 14 Handpump för tömning av motorolja, snabbkoppling, pumphandtag, slangar Läckning rov, slang till länspump, klammer Luftfilter, slangar, klammer Tid för byte Länspumpar, slangar, klammer Fäll ner serviceluckan Motorrumslucka Fäll upp motorrumsluckan Anm: Stuvlådan ska vara borttagen och styrpulpetens överdel uppfälld. Lucka, tätning, stoppvajer, fästöron, schackel, gasfjädrar Trådbrott, sprickbildning, slitning Kabelgenomföring Motorkuddar 3 Påfyllning för motorolja, lock, skylt 3 Påfyllning för kylvätska, lock, skylt Befintlighet, läsbarhet Befintlighet, läsbarhet Trampskydd över motor Värmeskydd över avgasrör Befintlighet Turboladdare, inloppsslang, klammer 10 Fläktgaller, drivremmar, remspännare 11 Generator, anslutningar, kablar, drivrem, remspännare Sprickbildning, läckning Sprickbildning, slitning Sprickbildning, slitning

12 Vårdsystem 80 M Sida 12 av 14 Ta bort plåten över frånluftskanalen Tätningskrage Sprickbildning Kylvätske- och oljekylare Läckning Avgassystem Läckning Sätt dit plåten över frånluftskanalen Kraftöverföringssystem Väel, avluftning, kablar, oljemätsticka, slangar Mellanael yddskåpa Trycklager, smörjnippel Om båten är upptagen på land. Öppna rensluckan Renslucka, tätning, skyltar, impeller, impellerblad Befintlighet, läsbarhet Sätt dit rensluckan Styrcylinder, roderlägesgivare Läckning, inställning ottgenomföring, anslutningar, kablar, slangar Fäll ner motorrumsluckan

13 Vårdsystem 80 M Sida 13 av 14 Hydraulsystem backport 12 Hydraultank, nivåglas, returfilter, manometer, påfyllnings- och luftfilterlock, ventilblock, ventiler, ackumulator, mätuttag, lock, kedja, riktningsventil, hydraulcylinder, pleiglasskiva Länkarmar, sprintar, sapinnar Läckning, förladdningstryck, befintlighet Provkörning Motor Onormala ljud Reduktionsväel Onormala ljud 13 Styrsystem Rörelse, lägesgivning 14 Backport Rörelse Provning (utförs vid behov efter provning) 15 Kylsystem Provtryckning 16 Smörjsystem Tryckkontroll 17 Bränslesystem Tryckkontroll 18 Kompression Kompressionsprov 19 Reverseringssystem Tryckkontroll 20 Styrsystem Luftning

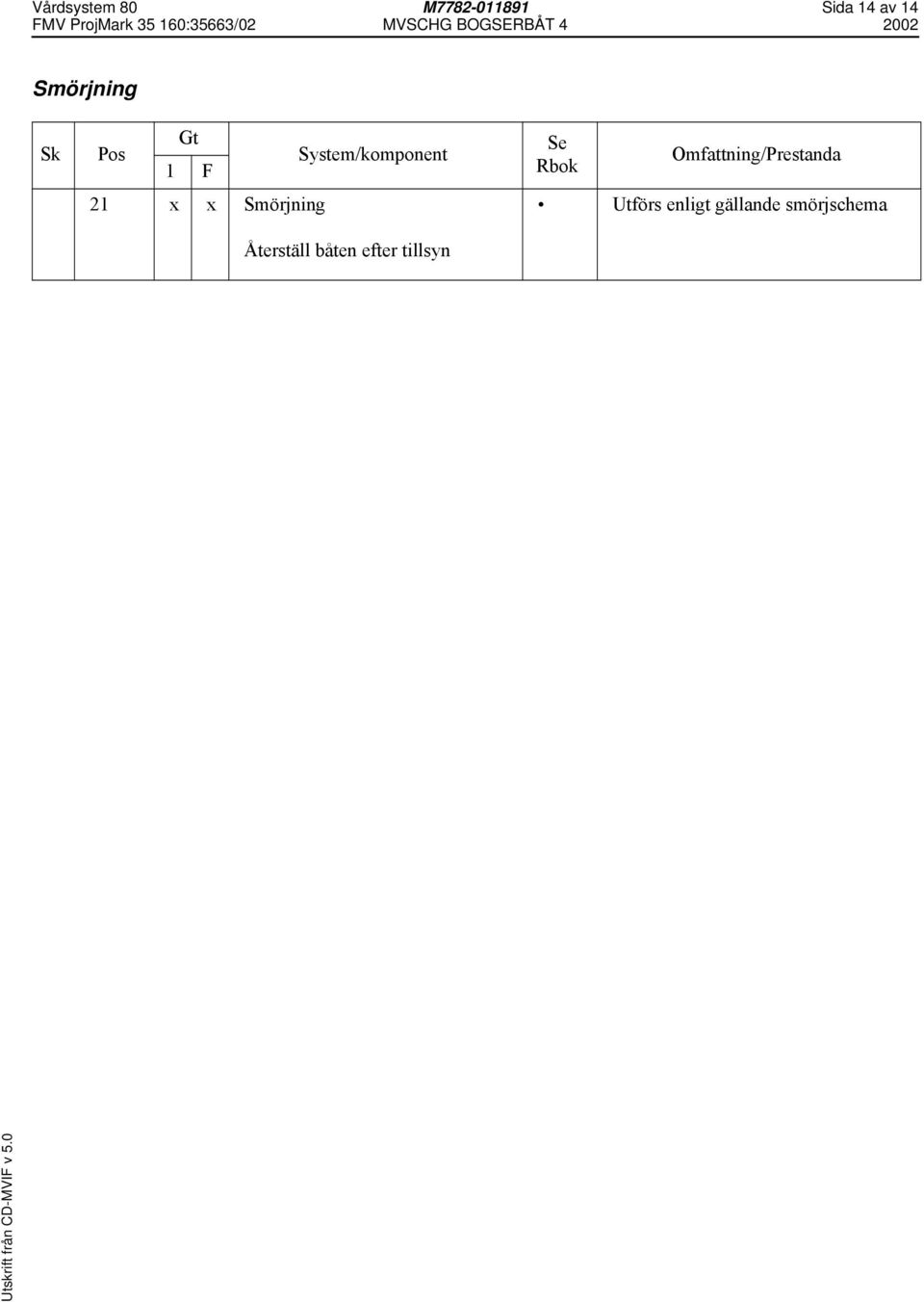

14 Vårdsystem 80 M Sida 14 av 14 Smörjning 21 Smörjning Utförs enligt gällande smörjschema Återställ båten efter tillsyn
