TANKBIL DISTRIBUTION, TANKSLÄPVAGN

Transkript

1 Vårdsystem FM M Sida av 5 FMV VO Logistik 4 540:62774/2005 MVSCHG TANKBIL,TSLV 2005 TANKBIL DISTRIBUTION, TANKSLÄPVAGN MATERIELVÅRDSSCHEMA GRUNDTILLSYN Allmänt Kontroll och översyn enligt Materielvårdsschema - Grundtillsyn skall utföras varje år om inte annat anges. Innan grundtillsynen utförs ska tankbilen eller tanksläpvagnen vara väl rengjord samt daglig och särskild tillsyn utförd. Tillsyn ADR/ADR-S bör samordnas med grundtillsyn () för att underlätta planering och uppföljning. I samband med kontrollen skall reparationsjournalen samt föregående Materielvårdsschema Grundtillsyn granskas. Hänsyn skall även tas till de reparationer mm som utförts sedan föregående kontroll och översyn. Jämför märkskyltar för underhåll och ändringar. Datum, plats och signatur för utförd s grundtillsyn redovisas på bevakningskort i kontrollboken. Materielvårdsschemat arkiveras till nästa grundtillsyn. = Grundtillsyn (utförs varje år) = itionsnummer som hänvisar till reparationsboken Tekniskt underlag, referenser Regler och riktlinjer för grundtillsynens genomförande återfinns i M FAG F (Försvarsmaktens Regler för Grundtillsyn av Fordon). Allmänt gäller att kontrollen skall utföras beträffande skador, fastsättning och funktion. Tankfack och drivmedelsutrustning skall vara väl tömd och dränerad innan tillsynen. Om tankbilen eller tanksläpvagnen har innehållit brandfarlig vara, klass, 2a eller brandfarlig gas krävs dessutom avgasning och utfärdande av gasfrihetsintyg. Vid arbete i trånga utrymmen med otillfredsställande ventilation skall godkänt andningsskydd användas. Tillsyn på grundfordonet utförs enligt MVSCHG Tung lastbil, respektive MVSCHG Släp. Förrådsbeteckning Förrådsbenämning Instruktionsbok M UF SKYDD (Gäller i de fall brandsläckare finns monterad) M UF DRIVMAT M AF DRIVMAT M UF DRIVMAT

2 Vårdsystem FM M Sida 2 av 5 FMV VO Logistik 4 540:62774/2005 MVSCHG TANKBIL,TSLV 2005 Allmänt Brandsläckare Drivmedelstank Domlock Rörsystem, apparater, kopplingar, ventiler x Identifiering 2 x Skyltar Befintlighet, läsbarhet 4 x TO Utförda åtgärder 5 x Pulversläckare Tillsyn UF SKYDD x Tankinfästning, gummikuddar, mellanlägg, Åtdragning, metallisk förbindning muttrar, jordfläta 7 x Tankfack Invändig rengöring 8 x Tankfack, tankplåt, mellanväggar, svetsfogar, Sprickor, korrosion lackering 9 x Bottenventil, käglor, packningar Kärvning, läckning 0 x Nivåmarkeringar, volymskyltar Läsbarhet x Slangfack Rengöring 2 x Stegar, halkskydd, skyddsräcken Funktion 3 x Fällock, lås, ventiler, packningar Kärvning, funktion 4 x Tryck- och vakuumventiler, luftventiler Rengöring, funktion 5 x Nivågivare, överfyllnadsskydd Funktion 6 x Rörsystem, svets- och flänsförband, Läckning gummiförbindningar, skyddslock 7 x Kopplingar, ventiler, ventilsiffror, skyltar Funktion, kärvning, läsbarhet 8 x Smutsavskiljare, silkorg, packningar, behållare Rengöring 9 x Luftavskiljare, sil, behållare Rengöring

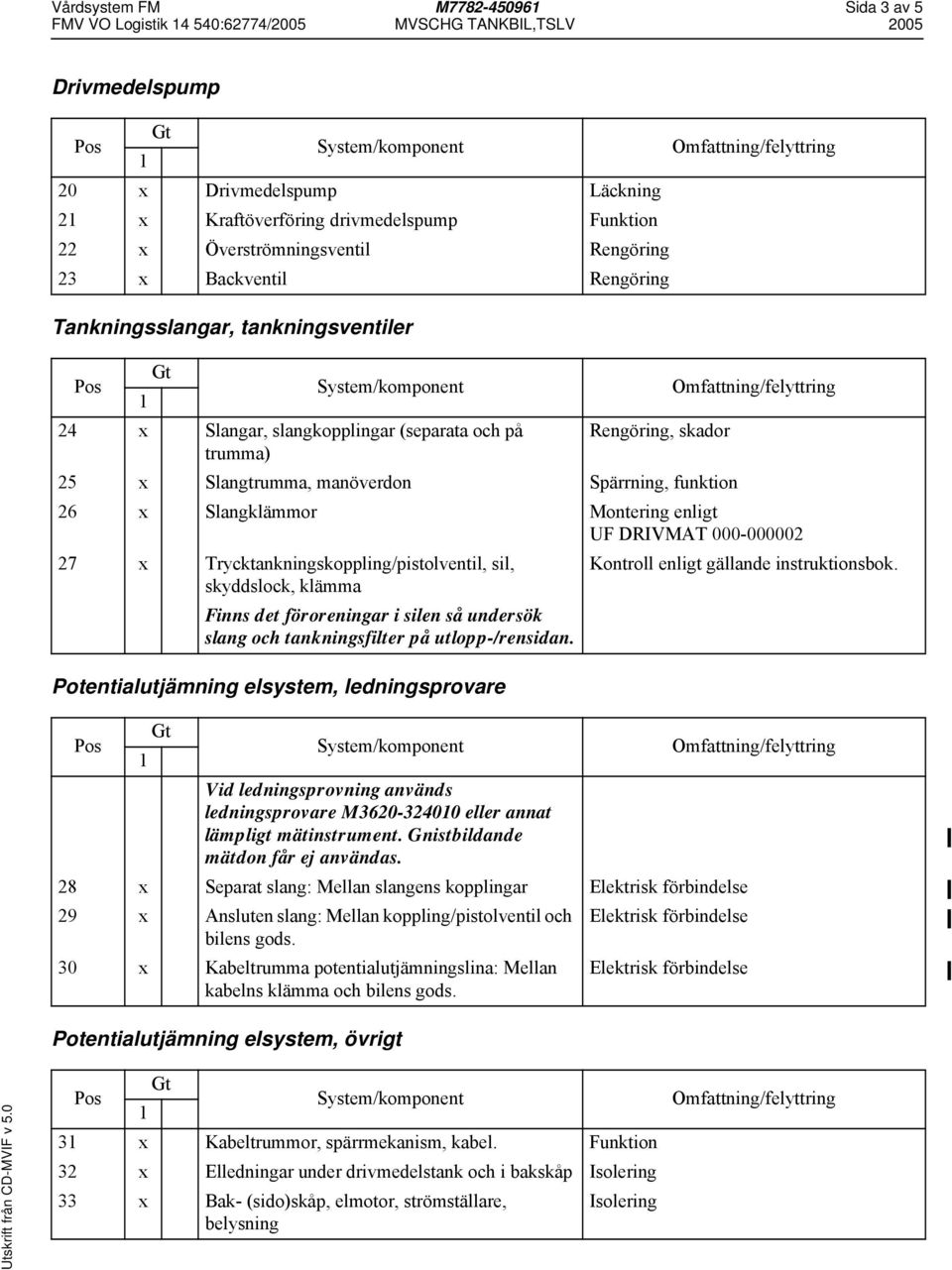

3 Vårdsystem FM M Sida 3 av 5 FMV VO Logistik 4 540:62774/2005 MVSCHG TANKBIL,TSLV 2005 Drivmedelspump 20 x Drivmedelspump Läckning 2 x Kraftöverföring drivmedelspump Funktion 22 x Överströmningsventil Rengöring 23 x Backventil Rengöring Tankningsslangar, tankningsventiler Potentialutjämning elsystem, ledningsprovare Potentialutjämning elsystem, övrigt 24 x Slangar, slangkopplingar (separata och på Rengöring, skador trumma) 25 x Slangtrumma, manöverdon Spärrning, funktion 26 x Slangklämmor Montering enligt UF DRIVMAT x Trycktankningskoppling/pistolventil, sil, Kontroll enligt gällande instruktionsbok. skyddslock, klämma Finns det föroreningar i silen så undersök slang och tankningsfilter på utlopp-/rensidan. Vid ledningsprovning används ledningsprovare M eller annat lämpligt mätinstrument. Gnistbildande mätdon får ej användas. 28 x Separat slang: Mellan slangens kopplingar Elektrisk förbindelse 29 x Ansluten slang: Mellan koppling/pistolventil och Elektrisk förbindelse bilens gods. 30 x Kabeltrumma potentialutjämningslina: Mellan kabelns klämma och bilens gods. Elektrisk förbindelse 3 x Kabeltrummor, spärrmekanism, kabel. Funktion 32 x Elledningar under drivmedelstank och i bakskåp Isolering 33 x Bak- (sido)skåp, elmotor, strömställare, Isolering belysning

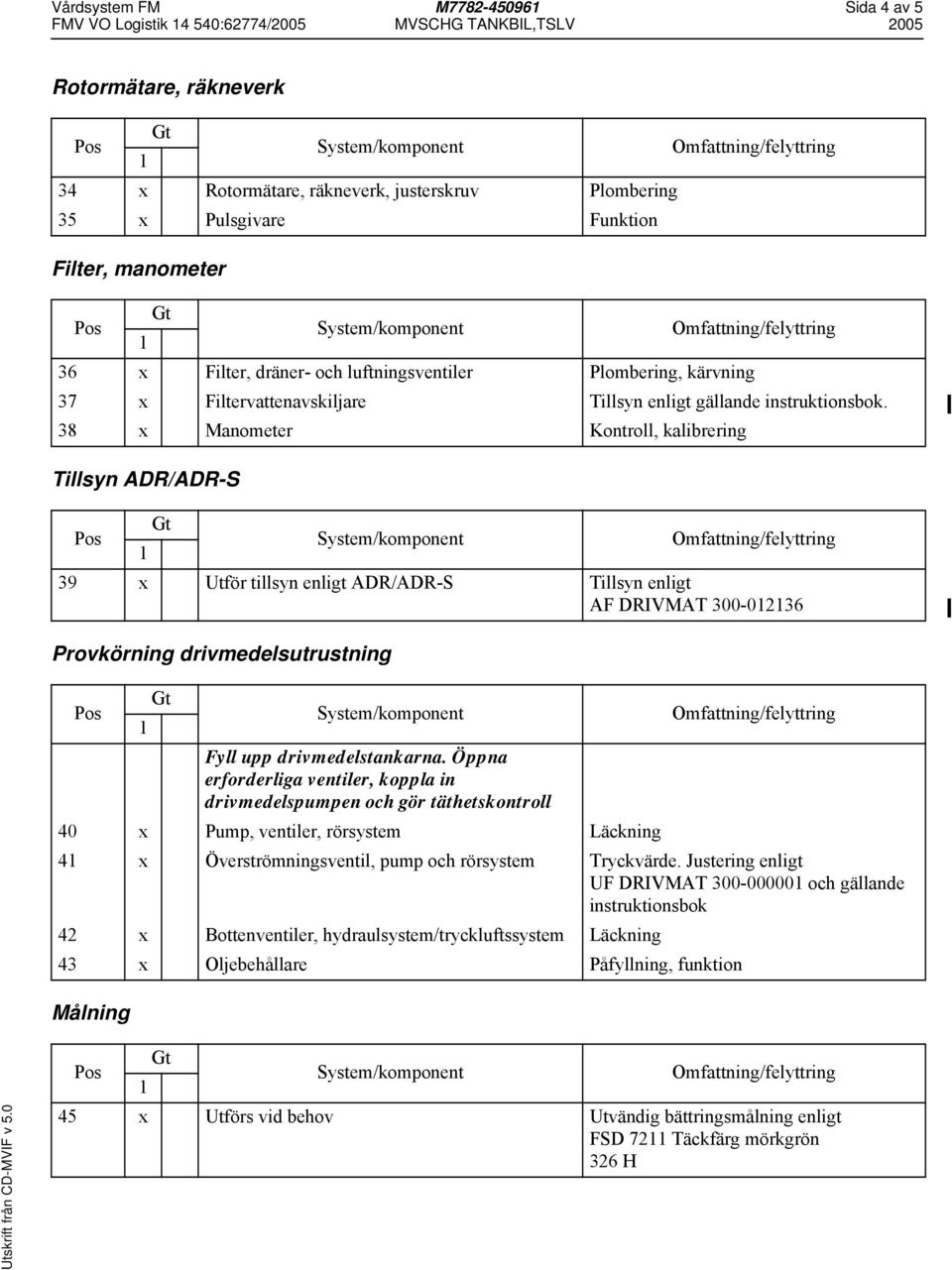

4 Vårdsystem FM M Sida 4 av 5 FMV VO Logistik 4 540:62774/2005 MVSCHG TANKBIL,TSLV 2005 Rotormätare, räkneverk Filter, manometer Tillsyn ADR/ADR-S Provkörning drivmedelsutrustning Målning 34 x Rotormätare, räkneverk, justerskruv Plombering 35 x Pulsgivare Funktion 36 x Filter, dräner- och luftningsventiler Plombering, kärvning 37 x Filtervattenavskiljare Tillsyn enligt gällande instruktionsbok. 38 x Manometer Kontroll, kalibrering 39 x Utför tillsyn enligt ADR/ADR-S Tillsyn enligt AF DRIVMAT Fyll upp drivmedelstankarna. Öppna erforderliga ventiler, koppla in drivmedelspumpen och gör täthetskontroll 40 x Pump, ventiler, rörsystem Läckning 4 x Överströmningsventil, pump och rörsystem Tryckvärde. Justering enligt UF DRIVMAT och gällande instruktionsbok 42 x Bottenventiler, hydraulsystem/tryckluftssystem Läckning 43 x Oljebehållare Påfyllning, funktion 45 x Utförs vid behov Utvändig bättringsmålning enligt FSD 72 Täckfärg mörkgrön 326 H

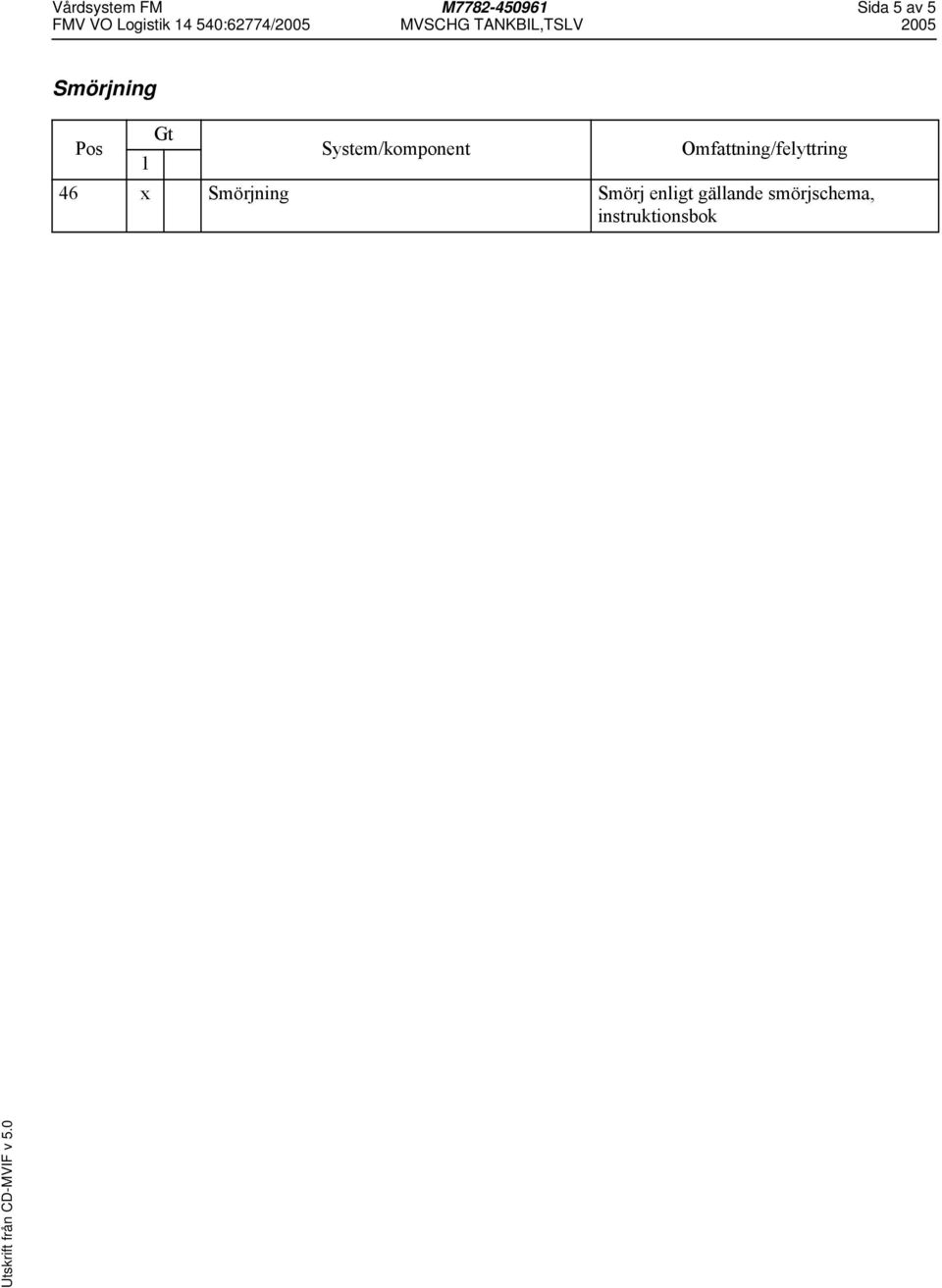

5 Vårdsystem FM M Sida 5 av 5 FMV VO Logistik 4 540:62774/2005 MVSCHG TANKBIL,TSLV 2005 Smörjning 46 x Smörjning Smörj enligt gällande smörjschema, instruktionsbok
