1 Vårdsystem FM M Sida 1 av 14 MATERIELVÅRDSSCHEMA GRUNDTILLSYN FUNKTIONSINSTALLATION STÖRPATGB 2022 /T Vårdbestämmelser Detta GT-schema behandlar stör-/övervakningsfunktion EA/SIS-UTR T2 /S, M För materiel såsom elverk och fordon se separata GT-schemor. Anvisningar för kontroller enligt detta schema finns utgivna som tekniska ordrar UF SAMBAND , M Åtgärder genomförs i den mån de är genomförbara avseende bestyckning etc.

2 Vårdsystem FM M Sida 2 av 14 Datum Datum för GT: GT utförd av: Förband motsv: Arbetstid Sluttid: Starttid: Totalt: Bärare/Hytt Hyttyp: Individnummer hytt: Hyttfunktion: Fordonstyp bärare: Registreringsnummer bärare:

3 Vårdsystem FM M Sida 3 av 14 Individnummer Benämning Ind.nr Typ Televäxel 900X Radiolänk 371 RL 1: Radiolänk 371 RL 2: Optoterminal 05 OT 1: OT 2: Ra 180, RAP och fordonsenhet RA/RAP 1: Fordonsenhet 1: RA/RAP 2: Fordonsenhet 2: Gränssnittsomvandlare GSO: Ra 195, 1951A ALE RA 1: RA 2: Likriktare 24V/50A Likriktare 24V/50A

4 Vårdsystem FM M Sida 4 av 14 Benämning Ind.nr Typ Syskondator Dator 1: ärm 1: Tangentbord 1: Dator 7001 Dator Bildsk/tangbenh rivare 7000 Våglängdsomvandlare Router 3620

5 Vårdsystem FM M Sida 5 av 14 Grundtillsyn allmän 3 al 3.1 x Kontrollbok Kontroll x Tak Materielen är fri från skador. 3.3 x Ingångsstege Materielen finns, är fri från skador, sitter fast och är funktionsduglig. 3.4 x Anslutningsfack tele/jord Materielen finns, är fri från skador, sitter fast och är funktionsduglig. 4 Operatörsutrymme invändigt 4.1 x Underhållsvärmare Funktion, hel 4.2 x Brandsläckare Rätt typ av brandsläckare. Plombering hel. Tillsyn genomförd. Instruktion och kontrolletikett skall vara väl läsbara. 4.3 x Stativ Mtrl fastsättning 4.4 x Stolar Fastsättning, bältets funktion 4.5 x Arbetsbord Funktion, hel 4.6 x Tillbehör Materiel finns och är hel. Säkerhetsutr godkänd enl TO

6 Vårdsystem FM M Sida 6 av 14 5 Elkraftsinstallation 5.1 Batterier x Batterispänning 27 ±0,2V. 13,5 ±0,5V respektive batteri x Belastningsprov 36 A > 3 timmar. 5.2 Likspänning 24 V 5.2 x Spänningsmatning 24 V Funktion 6 Kablage 6.1 x Antennkablage till anslutningsfack och takantenn <1 Ohm. >10 MOhm. Inga synliga skador och materielen sitter fast 6.2 x Basbandskablage 75 ohm <1 Ohm >10 MOhm. 6.3 x Basbandskablage 120 ohm <1 Ohm.

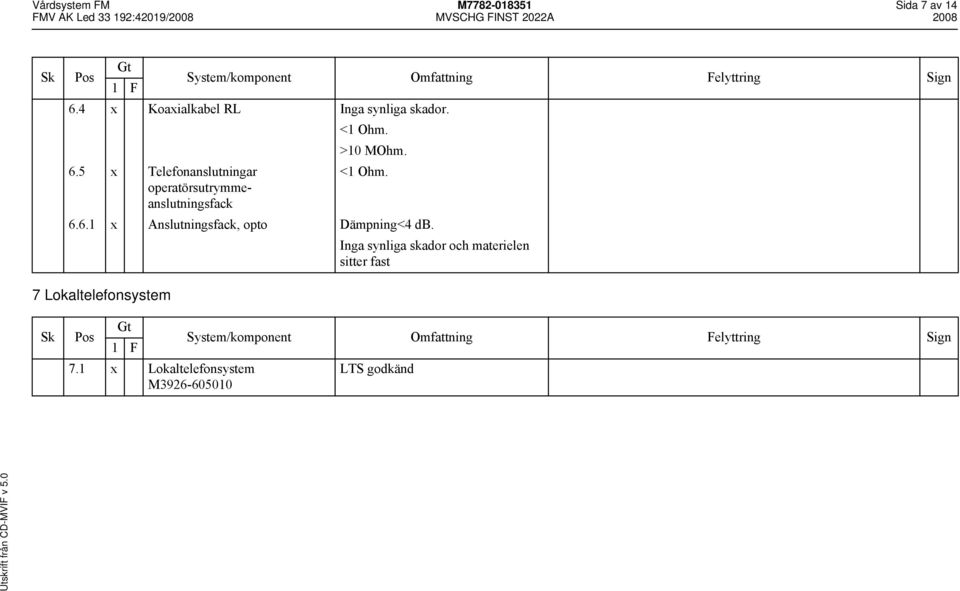

7 Vårdsystem FM M Sida 7 av x Koaxialkabel RL Inga synliga skador. <1 Ohm. >10 MOhm. 6.5 x Telefonanslutningar operatörsutrymmeanslutningsfack <1 Ohm x Anslutningsfack, opto Dämpning<4 db. Inga synliga skador och materielen sitter fast 7 Lokaltelefonsystem 7.1 x Lokaltelefonsystem LTS godkänd M

8 Vårdsystem FM M Sida 8 av 14 Grundtillsyn system 3 Genomförande 3.1 Televäxel 9000 och Syskondator x MK/OK Utan anmärkning x Abonnentanslutningsenhet 2tr/ 4tr, ev. Abonnentanslutningsplint 2tr/4tr och ev. Telefonanslutningspanel Utan anmärkning x Abonnentanslutningsenhet V.36/ Utan anmärkning. V x Televäxel Utan anmärkning x Plombering Plombering hel, korrekt utförd och läsbar x Kontakter etc. Utan anmärkning x TO läge Enligt gällande TO x Syskondator 9000 Hel, ren, filter är hela x Kontakter etc. Utan anmärkning x TO läge Enligt gällande TO x Kontroll av miljöfunktioner i DC OK lyser grönt. Syskondator x Kontroll av BIOS-inställningar Rätt inställda parametrar. Syskondator 9000A + B x Kontroll av BIOS-inställningar Rätt inställda parametrar. Syskondator SLE-A x Kontroll av SCSI BIOSinställningar i syskondator Rätt inställda parametrar.

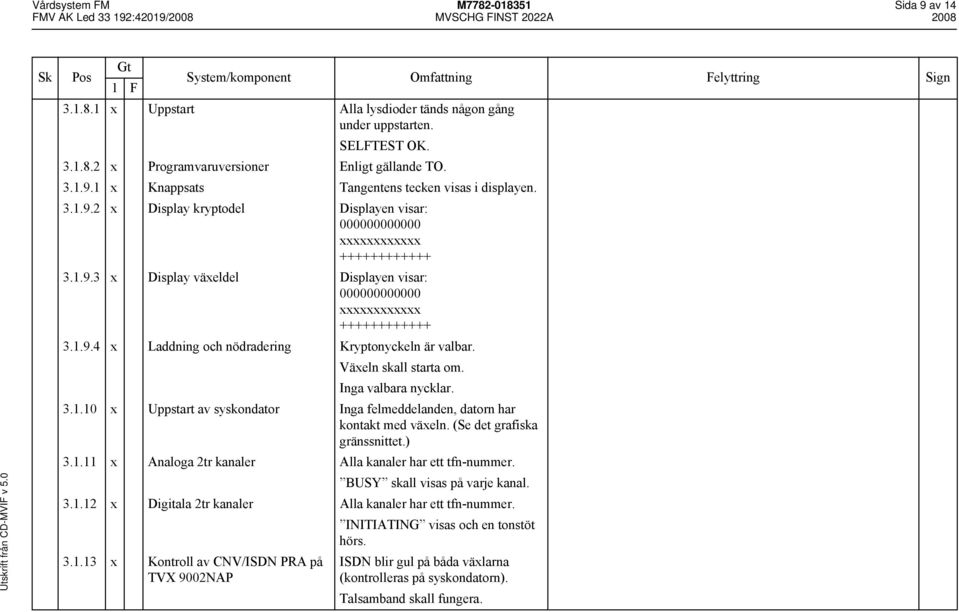

9 Vårdsystem FM M Sida 9 av x Uppstart Alla lysdioder tänds någon gång under uppstarten. SELFTEST OK x Programvaruversioner Enligt gällande TO x Knappsats Tangentens tecken visas i displayen x Display kryptodel Displayen visar: xxxxxxxxxxxx x Display växeldel Displayen visar: xxxxxxxxxxxx x Laddning och nödradering Kryptonyckeln är valbar. Växeln skall starta om. Inga valbara nycklar x Uppstart av syskondator Inga felmeddelanden, datorn har kontakt med växeln. (Se det grafiska gränssnittet.) x Analoga 2tr kanaler Alla kanaler har ett tfn-nummer. BUSY skall visas på varje kanal x Digitala 2tr kanaler Alla kanaler har ett tfn-nummer. INITIATING visas och en tonstöt hörs x Kontroll av CNV/ISDN PRA på TVX 9002NAP ISDN blir gul på båda växlarna (kontrolleras på syskondatorn). Talsamband skall fungera.

10 Vårdsystem FM M Sida 10 av Gränssnittsomvandlare x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x 75 Ohm gränssnittet, 2Mbit Växeln hittar sin egen identitet på portarna x 120 Ohm gränssnittet Växeln hittar sin egen identitet på portarna x Uppkoppling Modul B Enl. ovan. 3.3 Radiolänkstation x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x Självtest radiolänk Ton, brus i handmik samt duplexfiltrets motor skall höras. Larm TP 72, 51, 74, 73 och x Lagra data i datainjektor LOAD ska blinka. Nedräkning ska ske x Manuell uteffekt Uteffekten ändras x Uteffekt vid olika frekvenser >6,3 W (38 dbm) x Mätuppkoppling 2 Kontrollera att kanalen accepteras på båda stationerna.

11 Vårdsystem FM M Sida 11 av x Automatisk sändarkontroll REM blinkar. RX Quality 0 på ref.stn. LOC lyser. RX Q3 på båda stn. Signalen indikeras i referensstationen. Kontrollera att växeln hittar sin egen identitet på porten x Slingbildning Inga larm på stationen. Kontrollera att växeln hittar sin egen identitet på porten. 3.4 Antennkabel x Okulärkontroll Utan anmärkning x Effektdämpning >=25% av uteffekten på radiolänkstationen.

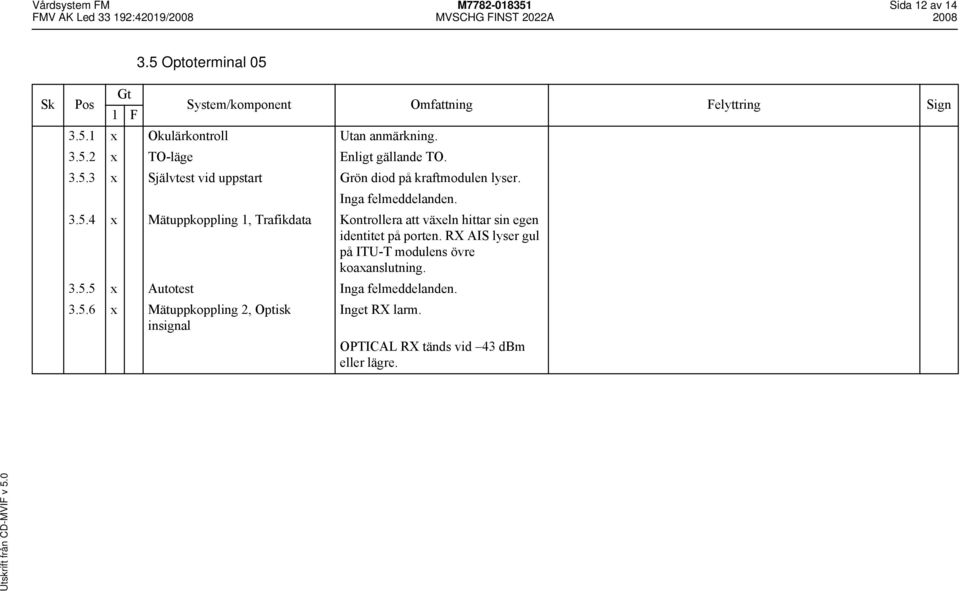

12 Vårdsystem FM M Sida 12 av Optoterminal x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x Självtest vid uppstart Grön diod på kraftmodulen lyser. Inga felmeddelanden x Mätuppkoppling 1, Trafikdata Kontrollera att växeln hittar sin egen identitet på porten. RX AIS lyser gul på ITU-T modulens övre koaxanslutning x Autotest Inga felmeddelanden x Mätuppkoppling 2, Optisk insignal Inget RX larm. OPTICAL RX tänds vid 43 dbm eller lägre.

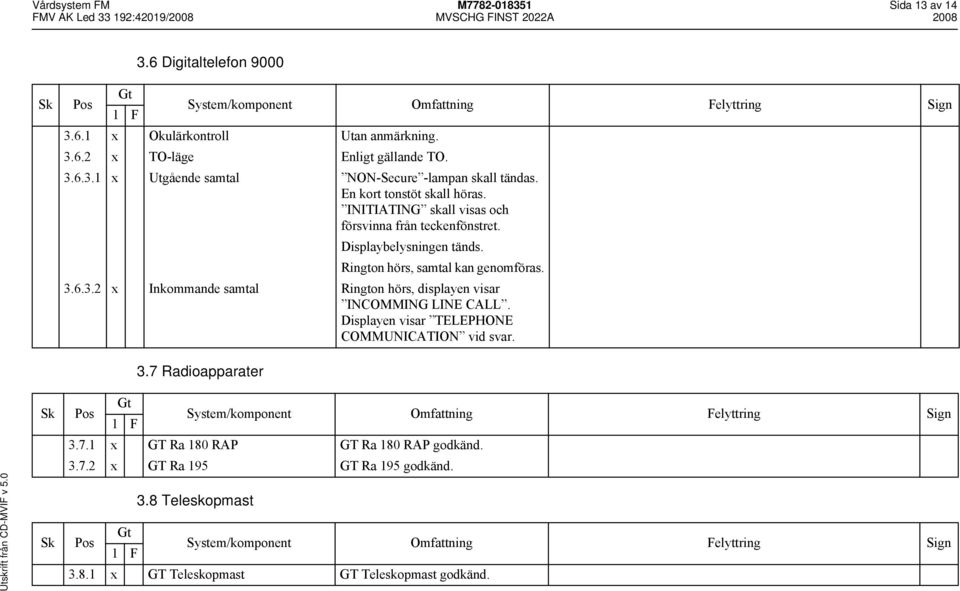

13 Vårdsystem FM M Sida 13 av Digitaltelefon x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x Utgående samtal NON-Secure -lampan skall tändas. En kort tonstöt skall höras. INITIATING skall visas och försvinna från teckenfönstret. Displaybelysningen tänds. Rington hörs, samtal kan genomföras x Inkommande samtal Rington hörs, displayen visar INCOMMING LINE CALL. Displayen visar TELEPHONE COMMUNICATION vid svar. 3.7 Radioapparater x GT Ra 180 RAP GT Ra 180 RAP godkänd x GT Ra 195 GT Ra 195 godkänd. 3.8 Teleskopmast x GT Teleskopmast GT Teleskopmast godkänd.

14 Vårdsystem FM M Sida 14 av Elverk x GT Elverk GT Elverk godkänd Taktiskt internet x GT Nätnav GT Nätnav godkänd x GT Router GT Router godkänd x GT Kryapp 531 GT Kryapp 531 godkänd x GT Serverdator GT Serverdator godkänd x GT Dator 7000 GT Dator 7000 godkänd x GT Massminnesenhet GT Massminnesenhet godkänd x GT rivare 7000 GT rivare 7000 godkänd x GT Dator bärbar GT Dator bärbar godkänd x GT Projektor GT Projektor godkänd EA/SIS-UTR T2 /S, M x Se UF SAMBAND , Se UF SAMBAND , M M
