1 Vårdsystem FM M Sida 1 av 14 MATERIELVÅRDSSCHEMA GRUNDTILLSYN STABSCONTAINER 20 FOT EXPANDERBAR 3:1 /T Vårdbestämmelser Vid grundinstallerad container genomföres endast tillämpliga delar av GT-schemat. Detta GT-schema behandlar grundinstallation för aktuell container. Anvisningar för kontroller enligt detta schema finns utgivna som tekniska ordrar M och M indelade i allmänna och systemspecifika delar. Datum Arbetstid Datum för GT:... GT utförd av:... Förband motsv:... Sluttid:... Starttid:... Totalt:...

2 Vårdsystem FM M Sida 2 av 14 Bärare/Container Individnummer Individnummer:... Funktion:... Fordonstyp bärare:... Registreringsnummer... bärare: Benämning Ind.nr. Typ Televäxel 900X: Radiolänk 371: RL 1: Optoterminal 05: OT 1: OT 2: OT 3: Ra 180, RAP och fordonsenhet: RA/RAP 1: Fordonsenhet 1: RA/RAP 2: Fordonsenhet 2: RA/RAP 3: Fordonsenhet 3: Gränssnittsomvandlare: GSO 1: GSO 2:

3 Vårdsystem FM M Sida 3 av 14 Benämning Ind.nr. Typ Ra 195, 1951A ALE och Kragg: RA 1: Kragg 1: RA 2: Kragg 2: Likriktare 24 V/50 A: Likriktare 24 V/50 A: Likriktare 24 V/50 A: Syskondator: Dator 1: ärm 1: Tangentbord 1: Dator 2: ärm 2: Tangentbord 2:

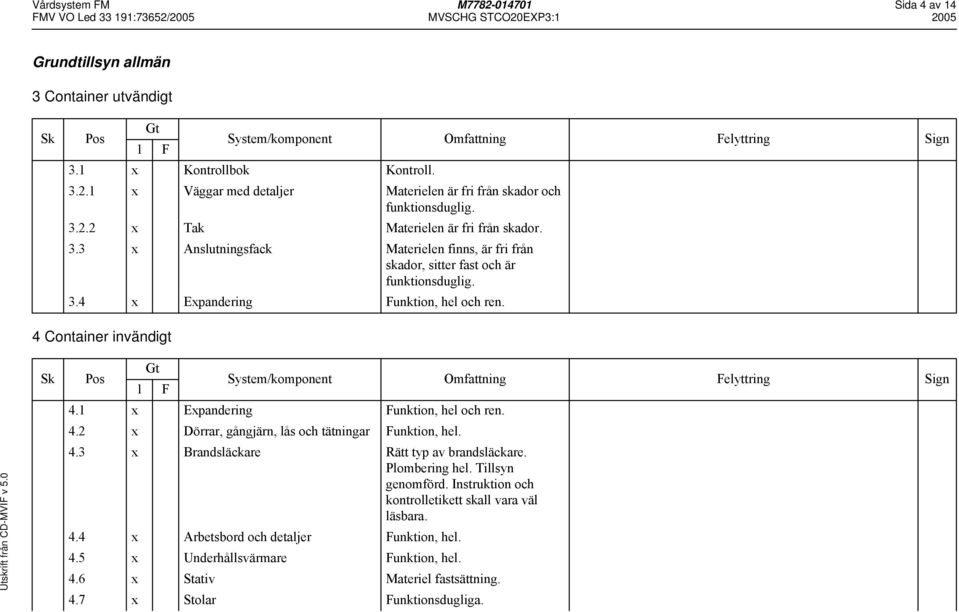

4 Vårdsystem FM M Sida 4 av 14 Grundtillsyn allmän 3 Container utvändigt 3.1 x Kontrollbok Kontroll x Väggar med detaljer Materielen är fri från skador och funktionsduglig x Tak Materielen är fri från skador. 3.3 x Anslutningsfack Materielen finns, är fri från skador, sitter fast och är funktionsduglig. 3.4 x Expandering Funktion, hel och ren. 4 Container invändigt 4.1 x Expandering Funktion, hel och ren. 4.2 x Dörrar, gångjärn, lås och tätningar Funktion, hel. 4.3 x Brandsläckare Rätt typ av brandsläckare. Plombering hel. Tillsyn genomförd. Instruktion och kontrolletikett skall vara väl läsbara. 4.4 x Arbetsbord och detaljer Funktion, hel. 4.5 x Underhållsvärmare Funktion, hel. 4.6 x Stativ Materiel fastsättning. 4.7 x Stolar Funktionsdugliga.

5 Vårdsystem FM M Sida 5 av x Tillbehör Materiel finns och är hel. Säkerhetsutrustning godkänd enligt TO. 4.9 x Värmeanläggning Funktion, hel. 5 Elkraftsinstallation 5.1 Växelströmsdel x Okulärkontroll elcentral 230/400 V Inga synliga skador x Okulärkontroll uttag och intag Inga synliga skador x yddsjordning Max 2 Ohm vid alla mätpunkter. Hylstag och kablage fria från skador x Spänningsmatning 230 V Spänningen försvinner på avsedd plats och voltmetern visar utslag under alla prov.

6 Vårdsystem FM M Sida 6 av Kraftfördelning 24 V x Okulärkontroll kraftfördelning Inga synliga skador. 24 V x Kontroll av underspänningsrelä med tidkrets i elcentral 27,0 ± 0,5 V. Kontaktorn slår till. 20,0 ± 0,3 V, larm ± 0,3 V, larm tyst. Kontaktorn slår till. 20,0 ± 0,3 V, larm. 5 min ± 15 sek x Spänningsmatning 24 V Funktion, hel. 5.3 Likriktare 24 V/50 A x Okulärkontroll Inga synliga skador och materielen sitter fast x Normaldrift Likriktaren strömförsörjer 24 V- förbrukarna. 27,0 ± 0,2 V. 26,5 ± 0,2 V x Parallelldrift Likriktarna ska dela lasten med avvikelse på max ± 5 A.

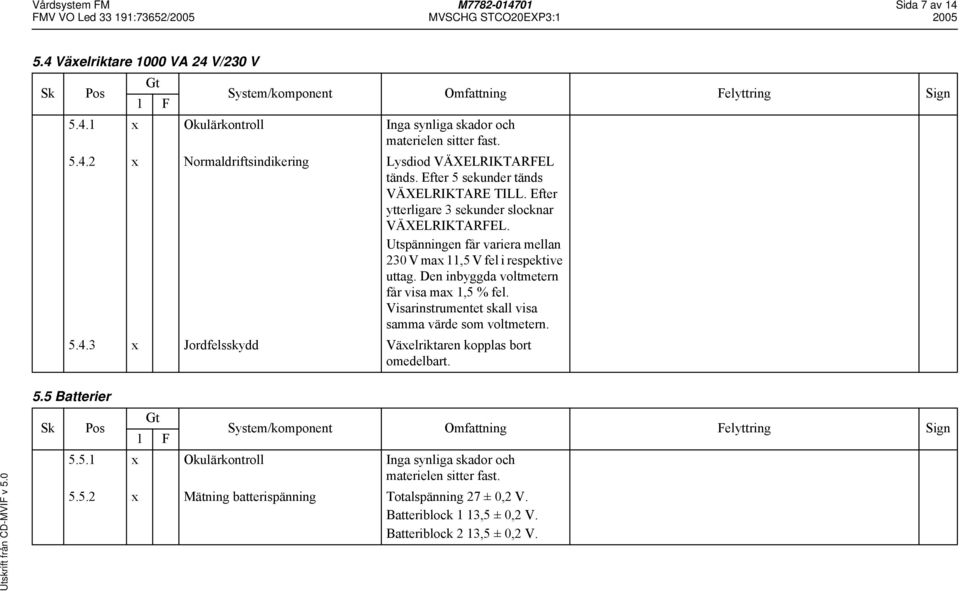

7 Vårdsystem FM M Sida 7 av Växelriktare 1000 VA 24 V/230 V x Okulärkontroll Inga synliga skador och materielen sitter fast x Normaldriftsindikering Lysdiod VÄXELRIKTARFEL tänds. Efter 5 sekunder tänds VÄXELRIKTARE TILL. Efter ytterligare 3 sekunder slocknar VÄXELRIKTARFEL. Utspänningen får variera mellan 230 V max 11,5 V fel i respektive uttag. Den inbyggda voltmetern får visa max 1,5 % fel. Visarinstrumentet skall visa samma värde som voltmetern x Jordfelsskydd Växelriktaren kopplas bort omedelbart. 5.5 Batterier x Okulärkontroll Inga synliga skador och materielen sitter fast x Mätning batterispänning Totalspänning 27 ± 0,2 V. Batteriblock 1 13,5 ± 0,2 V. Batteriblock 2 13,5 ± 0,2 V.

8 Vårdsystem FM M Sida 8 av 14 6 Kablage 6.1 x Antennkablage till anslutningsfack <1 Ohm. >10 MOhm. Inga synliga skador och materielen sitter fast. 6.2 x Telefonanslutningar Inga synliga skador x Anslutningsfack, opto Dämpning <4 db. Inga synliga skador och materielen sitter fast x Klientanslutningar container, opto Dämpning <4 db. Inga synliga skador och materielen finns.

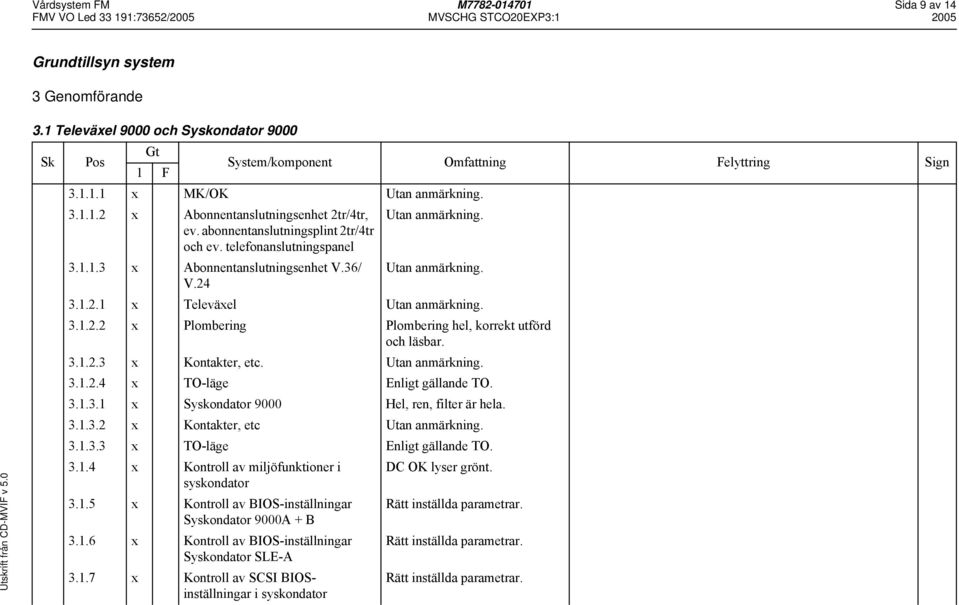

9 Vårdsystem FM M Sida 9 av 14 Grundtillsyn system 3 Genomförande 3.1 Televäxel 9000 och Syskondator x MK/OK Utan anmärkning x Abonnentanslutningsenhet 2tr/4tr, ev. abonnentanslutningsplint 2tr/4tr och ev. telefonanslutningspanel Utan anmärkning x Abonnentanslutningsenhet V.36/ Utan anmärkning. V x Televäxel Utan anmärkning x Plombering Plombering hel, korrekt utförd och läsbar x Kontakter, etc. Utan anmärkning x TO-läge Enligt gällande TO x Syskondator 9000 Hel, ren, filter är hela x Kontakter, etc Utan anmärkning x TO-läge Enligt gällande TO x Kontroll av miljöfunktioner i DC OK lyser grönt. syskondator x Kontroll av BIOS-inställningar Rätt inställda parametrar. Syskondator 9000A + B x Kontroll av BIOS-inställningar Rätt inställda parametrar. Syskondator SLE-A x Kontroll av SCSI BIOSinställningar i syskondator Rätt inställda parametrar.

10 Vårdsystem FM M Sida 10 av x Uppstart Alla lysdioder tänds någon gång under uppstarten. SELFTEST OK x Programvaruversioner Enligt gällande TO x Knappsats Tangentens tecken visas i displayen x Display kryptodel Displayen visar: xxxxxxxxxxxx x Display växeldel Displayen visar: xxxxxxxxxxxx x Laddning och nödradering Kryptonyckeln är valbar. Växeln skall starta om. Inga valbara nycklar x Uppstart av syskondator Inga felmeddelanden, datorn har kontakt med växeln. (Se det grafiska gränssnittet.) x Analoga 2tr-kanaler Alla kanaler har ett tfn-nummer. BUSY skall visas på varje kanal x Digitala 2tr-kanaler Alla kanaler har ett tfn-nummer. INITIATING visas och en tonstöt hörs x Kontroll av CNV/ISDN PRA på TVX 9002NAP ISDN blir gul på båda växlarna (kontrolleras på syskondatorn). Talsamband skall fungera.

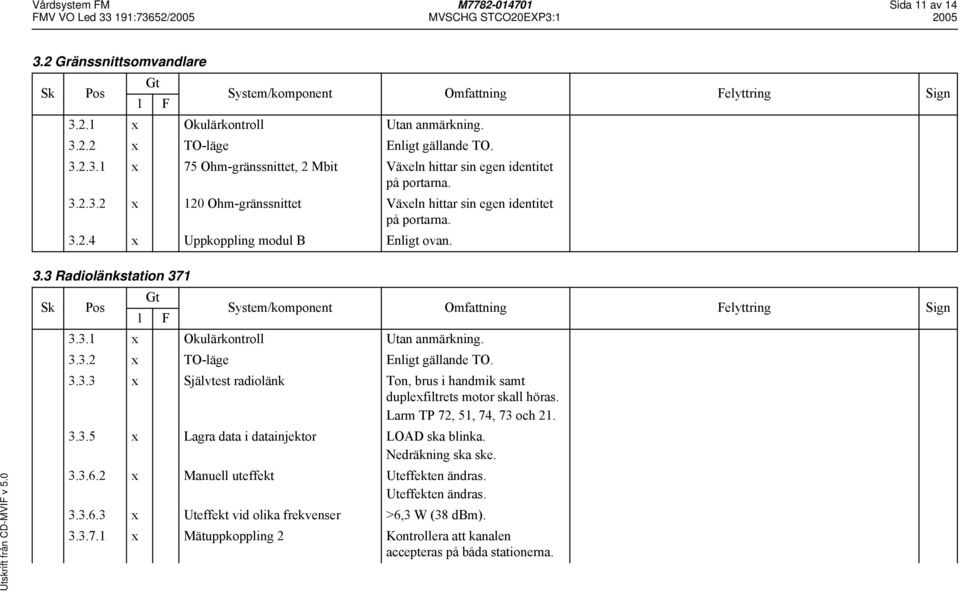

11 Vårdsystem FM M Sida 11 av Gränssnittsomvandlare x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x 75 Ohm-gränssnittet, 2 Mbit Växeln hittar sin egen identitet på portarna x 120 Ohm-gränssnittet Växeln hittar sin egen identitet på portarna x Uppkoppling modul B Enligt ovan. 3.3 Radiolänkstation x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x Självtest radiolänk Ton, brus i handmik samt duplexfiltrets motor skall höras. Larm TP 72, 51, 74, 73 och x Lagra data i datainjektor LOAD ska blinka. Nedräkning ska ske x Manuell uteffekt Uteffekten ändras. Uteffekten ändras x Uteffekt vid olika frekvenser >6,3 W (38 dbm) x Mätuppkoppling 2 Kontrollera att kanalen accepteras på båda stationerna.

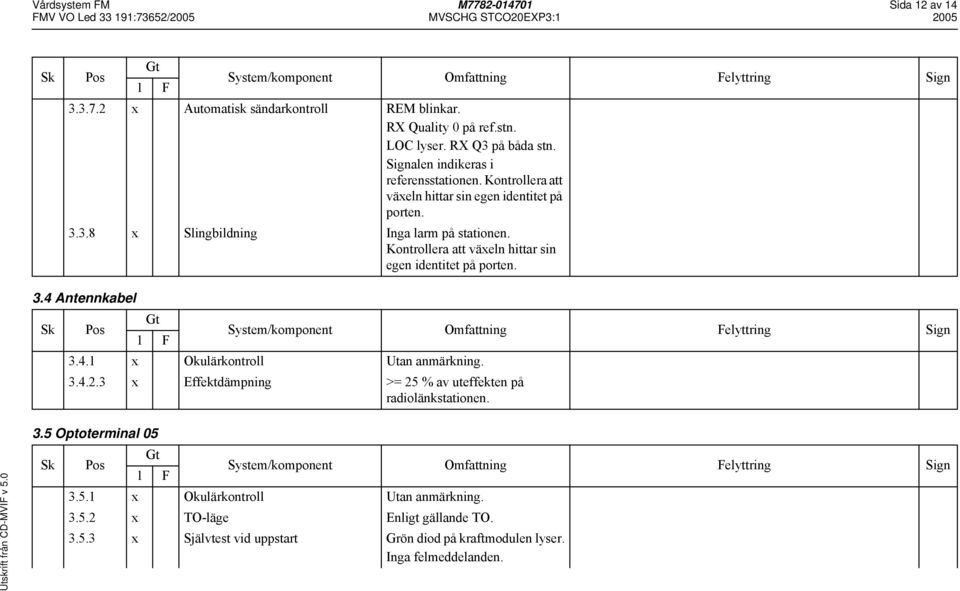

12 Vårdsystem FM M Sida 12 av x Automatisk sändarkontroll REM blinkar. RX Quality 0 på ref.stn. LOC lyser. RX Q3 på båda stn. Signalen indikeras i referensstationen. Kontrollera att växeln hittar sin egen identitet på porten x Slingbildning Inga larm på stationen. Kontrollera att växeln hittar sin egen identitet på porten. 3.4 Antennkabel x Okulärkontroll Utan anmärkning x Effektdämpning >= 25 % av uteffekten på radiolänkstationen. 3.5 Optoterminal x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x Självtest vid uppstart Grön diod på kraftmodulen lyser. Inga felmeddelanden.

13 Vårdsystem FM M Sida 13 av x Mätuppkoppling 1, Trafikdata Kontrollera att växeln hittar sin egen identitet på porten. RX AIS lyser gul på ITU-T-modulens övre koaxanslutning x Autotest Inga felmeddelanden x Mätuppkoppling 2, Optisk insignal Inget RX-larm. OPTICAL RX tänds vid 43 dbm eller lägre. 3.6 Digitaltelefon x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x Utgående samtal NON-Secure -lampan skall tändas. En kort tonstöt skall höras. INITIATING skall visas och försvinna från teckenfönstret. Displaybelysningen tänds. Rington hörs, samtal kan genomföras x Inkommande samtal Rington hörs, displayen visar INCOMING LINE CALL. Displayen visar TELEPHONE COMMUNICATION vid svar.
